滚压成型
滚压成型
定义利用滚压头和模型各自绕自己轴线的定轴转动，将投放在模型中的塑性泥料延展压制成型。
优点：(1).坯体致密，强度高，不易变形。
(2).水分低，制品光洁平整，产品规格一致。
(3).生产率高，劳动强度较低。
(4).适应于阴、阳模成型，单机联线。
(5).操作技术不要很高，便于组成自动化生产线
1、按成形工艺分
⑴.阳模成形：用凸模，坯体的使用面对着模型，滚头决定坯体的外表面。
它适用于扁平状的盘类制品(浅制品)。
优点：带模干燥时不易变形(有支撑)，使用面能随模型而刻印出花纹及曲边，在生产线中取坯和回模较为简单。
缺点：取坯时易使坯体变形、开裂。
⑵.阴模成形：用凹模，坯体的非使用面对着模型，滚头决定坯体的内表面。
它适用于碗、杯、碟类和尺寸不大的盘类制品(深制品)。
优点：取坯时不接触坯体，变形小。
主轴转速可高些，不易飞泥。
缺点：在生产线中回模较为复杂(翻转180°)。
2、按滚压头分
⑴.冷滚压(常温)：滚头结构简单，不需加热和恒温控制设备，泥料含水率要低，易粘滚头。
⑵.热滚压(100～120℃)：表面产生一层蒸汽膜，不易粘滚头，坯体表面光滑，泥料水分可高些，可塑性也可差些。
3、按工作台分
⑴.固定工作台式
⑵.回转工作台式
⑶.往复工作台式。
浅谈辊压成型工艺
浅谈辊压成型工艺一、背景简介确保汽车安全可靠的前提下，减轻整车重量可以做到降低油耗，提升性能的作用，故而轻量化、节能环保一直是汽车行业各大主机厂、配套供应商追求的目标，目前轿车行业为解决轿车轻量化问题，实现的手段是采用材质替代或者高强度钢板，在等强度计条件下减少板厚度及重量。
进而高强钢、超高强钢广泛应用于汽车零部件中，并且占整车比重呈逐年上升的趋势。
随着强度级别的加大，材质塑性急剧下降、回弹也越来越大、一次成型性变差，常规冲压工艺很难满足工艺要求，从而热成型工艺、辊压工艺成为优选工艺，具体应用到汽车上，其中A 柱、B柱目前主流的生产工位为热成型，而前后防撞梁、车门槛、车门顶饰条、门框亮条、座椅滑轨、汽车等截面纵梁、车门上框、玻璃导槽、车门导轨、落水槽嵌条等辊压成型又是最主要的工艺。
二、辊压工艺基本原理辊压成型指的是成卷带料经过多道次不同形状、规格辊轮，宽度方向不断弯曲，进而形成特定断面形状的一种加工工艺，材料材质普遍为钢、铝，尤其适用于高强度钢材的成型，其中抗拉强度＞1 500 MPa 的马氏体钢已形成成熟的工艺。
三、辊压成型工艺基本流程辊压成型工艺核心工艺为冷弯成型，但是由于产品结构复杂，所以产线会涉及前后道工序，实现形式也不尽相同。
国内现有的辊压线工艺实现形式为：线上料带前冲孔、辊压成型、简单切断；线下借助于压机+切边模具、压机+异形端头切断模具、压机+压型模具单独工序实现。
且辊压精度低、工序漏冲孔等不能实现在线检测、用人多、效率低等缺点。
国外辊压线工艺实现现形式为: 线上料带前冲孔、辊压成型、在线切边、在线压型、在线异形端头切断、在线漏冲孔检测，整线的速度、精度、柔性、自动化程度均比较高。
根据产品结构不同工艺流程也不近相同以国内先进的开口直条型产品（门槛件）典型工艺流程为：开卷→整平→剪切对焊→地坑→预冲→伺服送料机→地坑→冷弯成型→压型模→切边模→定长切断→码料；其中开卷用于将卷料开卷为产线输送钢带；整平将用于释放钢带生产过程中的应力，保证钢带平整，从而保证后期产品稳定性；剪切对焊用于卷料头尾衔接，避免二次上料，极大节约时间；地坑也可以成为储料坑，主要用于保证产线线平衡；预冲主要用于冲孔等，对产品上部分孔进行辊压前冲压；冷弯成型是核心单元伺服驱动，通过一组组辊轮，钢带慢慢成型；压型模、切边模用于将成型产品进行凸台或者凹槽的加工，以及法兰边的加工，此工艺可以在产品下线后进行；定长切断可以根据产品图纸长度要求，对产品进行切断；码料单元用于将切断产品进行拾取，并放置到料箱中，用于传递到下一工序。
柔性滚压成型工艺流程
柔性滚压成型工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!柔性滚压成型工艺流程。
1. 材料准备，选取合适的金属板材或带材作为原料。
滚压成型机工作原理
滚压成型机工作原理
1.滚轮的运动：滚压成型机的关键部件是滚轮，滚轮通常由两个或多
个成对安装的轮子组成。
在工作时，滚轮可以沿水平、垂直或轴向等方向
进行运动。
滚轮的运动方式可以通过液压系统、气压系统或电动传动系统
来控制和驱动。
2.材料的加载：滚压成型机的工作过程通常是将坯料放置在滚轮之间，并通过合适的夹具或装置进行固定。
在工作时，滚轮对置于中间的坯料进
行压制，并以一定的速度和力度将其转动。
3.压制过程：在滚轮的压制和转动过程中，坯料会遭受到多方面的作
用力。
首先，滚轮的压制力会使得坯料的形状开始变化，并逐渐接近所需
的形状。
其次，滚轮的转动会使得坯料跟随滚轮的旋转而发生相应的旋转。
这种旋转可以使得坯料的表面光滑度得到提高。
4.塑性变形：滚轮对坯料的压制力会使坯料的内部产生塑性变形。
通
过合适的滚轮设计和工艺参数的选择，可以使坯料在不断变形的过程中逐
渐达到所需的形状和尺寸。
在滚轮移动时，坯料会逐渐从初始形状变形为
所需形状，并获得一定的强度和硬度。
5.控制与调整：滚压成型机通常具有一套完整的控制系统，可以通过
调整滚轮的运动速度、压制力度和坯料的固定方式来实现对成型工艺的控
制和调整。
通过合适的参数设置和操作方法，可以获得满足要求的成品。
总之，滚压成型机的工作原理主要包括滚轮的运动、材料的加载、压
制过程、塑性变形以及控制与调整等多个方面。
这些过程相互协作，通过
适当的参数设置和操作方法，可以实现对金属或塑料坯料的压制和转动，
最终得到所需的形状和尺寸的产品。
滚压成型设计论述
滚压（冷弯）成型工艺设计与应用宁波福耀汽车零部件有限公司徐远刚Xuyuangang1972@摘要讨论了滚压成型工艺的设计要点。
通过一个具体的实例，分析了滚压成型工艺的设计方法。
关键词滚压成型工艺设计实例Design and application of roll forming（Coldbending）process Fu Yao Automobile Parts Ning Bo Xu YuangangAbstract The design essentialities of roll forming process was discussed in this paper . The design method of roll formingprocess was analyzed throuth a real design instance Keywords Roll forming process design instance目录摘要 (1)Abstract (1)1滚压成型的简介 (3)1.1 滚压成型的定义 (3)1.2滚压成型的应用 (3)1.3滚压成型的工艺特点 (5)2滚压成型技术现状 (6)3滚压成型工艺设计 (8)3.1弯曲（展开）次序 (8)3.2变量的分配 (9)3.3设计注意要点 (9)4实例分析 (11)4.1汽车车门窗框装饰条 (11)4.2钢带展开尺寸 (11)4.3辊轮基准点 (14)4.4弯曲角度 (15)4.5滚花图展开 (15)4.6滚轮分片 (15)4.7成形断面中设计突出点描述 (17)4.8滚轮数 (18)4.9滚轮加工与技术要求 (19)5结束语 (20)参考文献 (21)致谢 (22)1滚压成型的简介1.1 滚压成型的定义用旋状的滚头，对同方向旋转的模型中的可塑坯料进行滚压，坯料受压延力的作用均匀展开而形成坯体的方法。
如图1所示为滚压U 形断面的工作原理。
滚压成型生产技巧浅谈
科技资讯科技资讯S I N &T NOLO GY I NFORM TI ON 2008N O.12SC I ENC E &TEC HNO LO GY I N FO RM A TI ON 工业技术滚压成型对于制造覆盖涂层的板材普及起到了巨大的贡献。
滚压成型明显的增加了板材的刚度,并且提供了一种改进了的制造外观和伪装用以连接板材。
金属滚压成型制造板材的工艺在概念上简单的,但它必须拥有充分的理论理解和控制,才能获得成功。
本文列出了并解释了一些滚压成形的常见问题,对造成这些问题的因素(如材料,设计和制造)是为了确定潜在的对策用以克服这些困难。
滚压成型是一个通过一系列轧辊式传递,以逐步弯曲的方式得到金属板材的形状的工艺过程,其设计式每一个辊都产生适当的变形。
一般来说,回弹调整以及尺寸的维持,变形的等级在每一个辊上并不是一个确定的常数。
由于模具被设计以控制板材的外部尺寸,轧辊成形通常被设计在特殊位置将金属过度弯曲。
如果材料必须在轧辊或者模具以外的其他设计中变形过度,则在成型系统和模具设计中的问题可能存在。
因此,当滚压成型的问题出现的时候,检查每一阶段的过程是极度重要,而不仅仅只是看到问题出现的地方。
平稳且顺利的滚压成型,其工作目标是在生产线上获得均匀的金属变形。
在操作中,滚压成型机需要被设计成能够平稳安静的运行。
如果在运行中,设计上使得材料之间互相碰撞和起皱,如果一旦出现这样的情况,那么作业过程则需要进行调查。
两种基本的滚压成型系统的类型是：预切割和延后切割。
预切割是在滚压成型之前将来料裁剪成一个特定的长度。
而延后切割操作中,滚压成型的板材连续不断的送入,并在成型结束后切断成所需要的长度。
定义滚压成型操作成功的一个主要参数是材料的性质。
为了设计出最优工艺,模具设计师应该得到材料的资料以用于模具的设计。
这包括了物质的力学范围内的性质,厚度公差,形状公差。
设计师通常要求提供一个关于公差标准的明确概念。

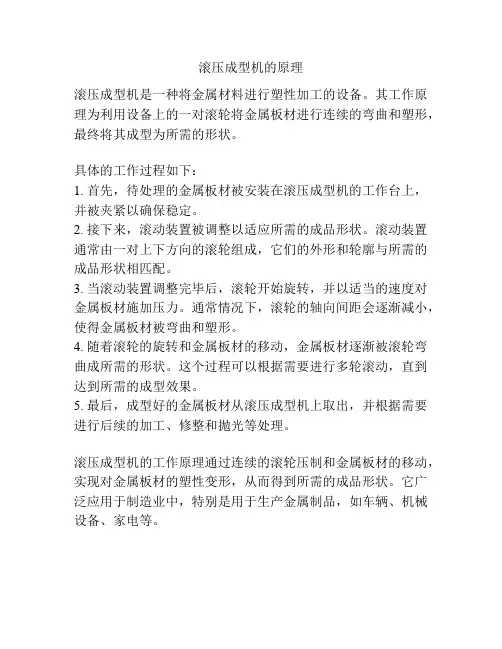

滚压成型机的原理
滚压成型机的原理
滚压成型机是一种将金属材料进行塑性加工的设备。
其工作原理为利用设备上的一对滚轮将金属板材进行连续的弯曲和塑形，最终将其成型为所需的形状。
具体的工作过程如下：
1. 首先，待处理的金属板材被安装在滚压成型机的工作台上，并被夹紧以确保稳定。
2. 接下来，滚动装置被调整以适应所需的成品形状。
滚动装置通常由一对上下方向的滚轮组成，它们的外形和轮廓与所需的成品形状相匹配。
3. 当滚动装置调整完毕后，滚轮开始旋转，并以适当的速度对金属板材施加压力。
通常情况下，滚轮的轴向间距会逐渐减小，使得金属板材被弯曲和塑形。
4. 随着滚轮的旋转和金属板材的移动，金属板材逐渐被滚轮弯曲成所需的形状。
这个过程可以根据需要进行多轮滚动，直到达到所需的成型效果。
5. 最后，成型好的金属板材从滚压成型机上取出，并根据需要进行后续的加工、修整和抛光等处理。
滚压成型机的工作原理通过连续的滚轮压制和金属板材的移动，实现对金属板材的塑性变形，从而得到所需的成品形状。
它广泛应用于制造业中，特别是用于生产金属制品，如车辆、机械设备、家电等。
金属板材的滚压成型
金属板材的滚压成型来源:中数休闲发表时间:2008-11-19 浏览次数:298【字体：大中小】1 板料滚压成型的功能及用途板料滚压成型通用于等断面制件的大批量生产。
由于使用多对辊轮的连续成型，可以滚制出许多壁薄、质轻、刚度大而且断面形状复杂的制件型材(如图1所示)。
加上顺序滚压过程中可以与冲洗、起状、卷筒、焊接等多种工艺装置连动，形成流水作业，故生产效率极高，成本低廉，是现代加工制品中广泛应用和大力推广的特种工艺加工方法。
如自行车钢圈的生产，自来水管的生产，塑料龙骨的生产，波汶板的生产以及国外广为应用的不锈钢窗框的生产。
2滚压成型的原理与设计要点滚压成型原理如图2所示，是由多对成型辊轮顺次对板料变形并向前送进的滚压成型。
成型在工艺上与弯曲工序极为相似，其设计要点主要有：2.1断面的展开长度和弯曲展开一样，要考虑中性层的移动。
2.2在弯曲半径很小时，要考虑到拉伸给截面宽度的增加。
2.3以轮廓外形所制定的轴线在各工步中保持一致。
2.4每对辊轮对型材壁的弯曲角度有所限制，否则将产生滚压不畅(卡壳)、制品不光滑，起皱现象。
弯曲数据如下：板材厚δ<1mm 弯曲角：30°～40°板材厚δ=1～2.5mm 弯曲角：30°～40°板材厚δ>1.5 mm 弯曲角：30°～40°塑性好的材料取上限，塑性差的材料取下限。
连续弯曲要考虑金属的加工硬化。
2.5起始变形时，竖壁弯曲和底部弯曲不能同时进行。
2.6最后一对成型辊轮形状应考虑弹性回跳数据。
在滚压成型中，目前理论尚不完整，以实践经验和类比推断为主，在金属板材变形机理上展开。
3.1制件花型展开图开始设计时，首先考虑断面形状。
以制件的弯曲过程逐渐展开，直至回复到平直板料的连续图形，就称之为花型展开图，如图3所示。
将展开过程的形状，叠放在同一张纸上的花型展开图进行分析研究、无论对形状简单还是复杂的断面都是十分有效的，进而可以从整体上考虑从一个辊轮孔型移至下一个辊轮孔型的时候，高度、宽度方向和弯曲加工有无不合理的地方。
滚压成型的工艺
滚压成型的工艺
滚压成型是一种常用的金属塑性加工工艺，用于将金属材料通过滚轧过程转变成所需形状的工艺。
其主要步骤包括：料段进料、滚动压扁、滚轧和出料。
具体工艺步骤如下：
1. 准备工作：确定滚压机设备的参数和滚轧辊的尺寸，并准备好金属材料。
2. 料段进料：将金属材料放置在滚压机的进料位置上。
3. 滚动压扁：滚轧机上的辊轴旋转，使辊轴上的辊压扁金属材料，使其变形。
4. 滚轧：经过前一步的压扁后，金属材料通过滚动轧制的辊轴，逐渐形成所需的形状。
5. 出料：完成滚轧后的金属材料从滚轧机的出料口排出。
滚压成型工艺具有以下优点：
1. 可以高效、精确地加工金属材料，使其形成规则的形状。
2. 可以在较短的时间内完成大批量的生产。
3. 滚压成型的过程中，金属材料的内部结构也发生变化，提高了材料的性能。
然而，滚压成型也存在一些限制和挑战，如对滚压机设备的要求较高，需要根据具体的形状和尺寸选择合适的滚轧工艺，并进行适当的模具设计。
此外，滚压成型也有一定的限制，无法实现过于复杂的形状。
陶瓷成型机械-滚压成型机
02
滚压成型机在陶瓷行业 的应用
滚压成型机在陶瓷行业的适用范围
适用于各种陶瓷制品 的成型，如餐具、厨 具、卫生洁具等。
适用于大规模生产， 提高生产效率和降低 成本。
可生产各种规格和形 状的陶瓷制品，满足 不同市场需求。
滚压成型机在陶瓷行业的应用优势
滚压成型机采用先进的滚压技术，可 实现高精度、高效率的陶瓷制品成型。
滚压成型机的售后服务及维修保养
厂家A
提供全面的售后服务，包括设备 安装、调试、培训和维修保养等， 确保客户使用无忧。
厂家B
重视客户体验，提供24小时在线 客服和免费的技术支持，定期回 访客户了解使用情况。
厂家C
提供专业的维修保养服务，定期 对设备进行全面检查和保养，确 保设备长期稳定运行。
滚压成型机的价格及性价比分析
价格对比
不同厂家的滚压成型机价格存在 差异，其中厂家A和厂家C的价格 相对较高，而厂家B的价格较为亲 民。
性价比分析
综合考虑产品品质、售后服务和 价格等方面，厂家A和厂家C的滚 压成型机性价比较高，而厂家B的 产品在价格和性能上相对均衡。
THANKS FOR WATCHING
感谢您的观看
电机功率：55KW
最大压力：2000KN 适用模具直径：300-1200mm
滚压成型机的操作和维护
操作注意事项
开机前检查各部件是否正常，确保机 器在良好状态下运行；操作过程中严 禁超负荷运行；定期检查油路、油位 及密封件，及时处理异常情况。
维护保养
定期清洗油箱、更换润滑油；检查主 轴轴承、曲轴及各运动副的磨损情况 ，及时维修或更换；定期检查电气元 件，确保电气系统正常工作。
滚压成型机可大幅减少材料浪费，降 低生产成本，同时减少环境污染。
滚压成形工艺设计及应用
金 属粉末 件钢模压制 形模具设 成 计计 算方法价… 余智勇 （一 ４ 等 ２ ５） 多工 压拉深棋设计，· ·· · · … 黄玉 （一 ４ 位冲 ，· ··· ·· … 滨 ３ ５） 翅高 壳体锻件模具 强度的有 分析 ··· ， 易 等 （ ８ 限元 。 ， 幼平 ，· ３ ） －５
应用广泛。但该方法成形的上步较多。 （） ２ 从板料的两边开始顺次向中间成形。 这种方
法在管形件成形时应用较多， 也可用于先使边缘成形 更为方便以及边缘成形以提高边缘的纵向强度等场 合 该方法对带料宽度尺寸以及辊轮的设计计算和制
造精度等要求较高。
（） ３在整个板宽范围内不加区别的同时对各部分 进行成形。 这种方法主要用于宽料、 断面形状复杂且 不规则的型材滚压成形。 通常， 选进行较缓和的过渡 弯曲， 然后再对急剧过渡的角度等进行精滚整形。 该 图 １ 滚压成形原理 方法成形工序较少．但易造成带料的横向拉伸变形， 滚压成形加工具有结构简单、 生产率高、 材断 ＇ Ｍ 其试验的成份较大， 滚形成功的可能性与设计者的水 面质量稳定等优Ｊ 在长尺寸Ｍ材、 俞， 大批量生产条件 平等有较大的关系。 下，具有明显的综合经济效益。 ２ 变形量的分配 ． 滚压成形是顺次弯曲变形的过程，侮对辊轮仅进 二、滚压成形工艺设计 行部 分变形， 因此， 合理的分配总变形量和确定每对辊 轮应完成的变形量对滚压成形加工具有极大的影响。 要进行滚压成形加工， 就必须对滚压成形工艺有 变形量的分配原则是保证每对滚轮完成的工作 男，３ ８岁，副教授 都是使材料变形处于弯曲 变形之中， 不能产生拉伸变 收稿 日期 ：１９ １２ ９９１－６
