国豪全电脑袜机-50页PPT资料
袜子PPT课件
a—护腕
b—露跟采脚腿套 图3-2-（3）
c—（袖）腿套
8
3，连裤类袜类产品 连裤类袜类产品是指主体织物在袜机上生产的连裤类产品，主要有：连裤袜、
九分裤、七分裤、五分裤等，其中又有不加裆、单面加裆、双面加裆，T形裆、 三角裆、菱形裆、裆部开孔、臀部开孔等不同款型。如图3-3-（1）所示。
…
…
…
…
…
莫代尔（MODAL） 纤维是由山毛榉木浆粕制成，浆粕的产生是在对环境无大量污染
的确良情况下进行的，所以是一种新型绿色纤维科技产品。莫代尔 （MODAL）纤维的优点是将天然纤维的豪华质感与人造纤维的实用性 合二为一。它有棉的柔软、丝的光滑、麻的滑爽，而且吸水透气性都 优于棉。,它与普通的纤维在区别在于高细度的均匀的短纤长度以及高 纯度。
16
• 羊毛 • 主要由一种不溶性蛋白质组成，弹性好，手感丰满，吸湿
能力强，保暖性好，不耐虫蛀，不易沾污，光泽柔和，染 色性优良，由于具有一种独特的缩绒性，所以一般需经过 防缩处理后才可以保证织物的尺码。 • 羊毛是一种非常受欢迎的做袜子的自然材料。不幸的是羊 毛袜不容易干，穿在脚上也容易发痒(注：新型的羊毛材 料例如马海毛没有这种问题)。如果不加入一些其他材料 他们还很容易被穿破。混纺的羊毛(用羊毛和合成材料组 成)非常受欢迎是因为他们解决了这些问题。
袜子篇
1
“ 袜子”是指穿戴在人脚上，保护脚掌，并给我 们提供御寒和装饰作用的一种常见服饰，是内衣家 族的重要成员之一。随着时代进步和经济发展，其 “御寒”功能趋于弱化，而“美化装饰”早已成了 首要目标。
2
男袜
童袜
女袜
3
袜子各个部位名称规定和术语
• 一、平脚袜（短筒）
袜机
第一章各种袜机简介一、平袜机（Cotton‘s patent hosiery machine ）编织女式有缝长统袜的袜机。
其制品为平针、纱罗和集圈等组织的成形袜片，经缝合而成袜子。
平袜的编织过程由袜口开始。
袜口是平袜的最宽部分，应具有最大的延伸性。
为了使袜口不卷边，并增加其牢度，常织成双层。
为使袜统部分符合腿形，须两次移圈收针，减小宽度。
后跟、袜底和袜头受到较多摩擦，要增添加固线。
平袜机的主要成圈机件有钩针、弯纱片、分纱片、脱圈片、压片和导纱器等。
钩针固定在针床上，作复合运动。
弯纱片每隔两针排列在针间，由推动板的斜面推动推片，从而推动弯纱片使之顺序弯纱。
分纱片配置在弯纱片之间，由沉降片罩的后缘带动同时移出，对已弯曲的纱线进行分纱。
脱圈片是在针下降时挡住旧线圈的延展线，并握持旧线圈。
在一般平袜机上无单独的压片，而以沉降片床的前缘起压片作用。
导纱器将纱管上引出的纱线沿针床移动进行垫纱。
把一根针上的线圈搬移到另一根针上去的过程叫移圈。
其目的是：①改变袜片编织宽度,以达到成形的要求；②将袜片织成纱罗组织,以减少脱散并形成花纹。
移圈过程是将移圈针的针尖对准钩针的针槽，由钩针压向移圈针，使针钩正处于移圈针的槽内，然后移圈针随钩针一起下降，将线圈移至移圈针上。
此后移圈针与钩针脱离，带着线圈横移一或二个针距，并将线圈移到另一根钩针上，完成移圈。
二、袜子编织机FR系列是完全由电子控制的全自动系列并且是一个可以利用各种模型，编织出高品质袜子的单针筒机。
<功能技术特点>1.本机采用进口电脑控制技术，可以编织各种类型的袜子，所有的功能由电控气路、步进马达、伺服电机来控制。
2.一个主色包含8个纱道，5个辅色，每个包含3个纱道，因此同一纱圈中包括基本颜色最多可使用16个颜色。
3.设置4矩形装配件，可编制不同颜色的袜跟和袜头。
4.伺服马达控制，电脑控制自由地编织不同大小的袜子。
5.采用全自动润油系统，高灵敏的断线，断针保护器，提高生产效益。
各种针织机器介绍PPT课件
调范围：0--99。
-
14
（11）换色系统：2*8组纱嘴配置在4支导轨的左右两侧 ，可在针床任何位置切换纱嘴（备特殊无虚线嵌花专 用纱嘴装置）。 （12）保护系统：当机器在动作过程 中出现断纱、结头、浮纱、倒卷、 数片结束、移床未
归、撞针脚、程序错误等情况，自 动报警。 （13） 控制系统：1.显示：采用LCD工业显示器，图形化界 面，内存设备采用USB，可同时存入大量花型文件， 并可根据生产需要随时调出使用。2.画面：可显示各 种工作参数，并在机器运转时随时进行调整，最大限 度方便操作。3.系统直观易懂，升级方便，为无偿配 置。 （14）电源：单项220V,采用先进CMOS技术， 在停电瞬间具有记忆功能。 （15）体积重量：长×宽 ×高，269×116×198CM，净重：1280Kg
1、 路 数：12路，16路，18路。 2、 针 数：864针，1296针。 3、 毛 高：5～12 mm。 4、 转 速：12～18转/分。
-
20
-
21
ShockSensor 振动传感器电脑横机
-
22
国光横机
-
23
中国 江苏
密度盘式横机
国家专利产品“龙星牌“密度盘式针织横机改变了原来的大三角 密度调节不易掌握，本机采用密度盘来控制密度调节，既简单 又易学的特点，又改变了传统的导轨开槽后机头滑动时阻力大 、调节不方便等缺点，采用导轨不开槽、铝合金机头，轴承装 配合理，使机子编织时轻巧、织物平整等有点。适合于羊绒、 羊毛、晴纶、人造合成纤维等各种纯、混纺绒线、可编织各种 规格的平针、罗纹、扳花、扭绳、鱼鳞花等花式的各类针织服 装。 公司具有一支高素质的技术开发、科技管理和技工队伍。

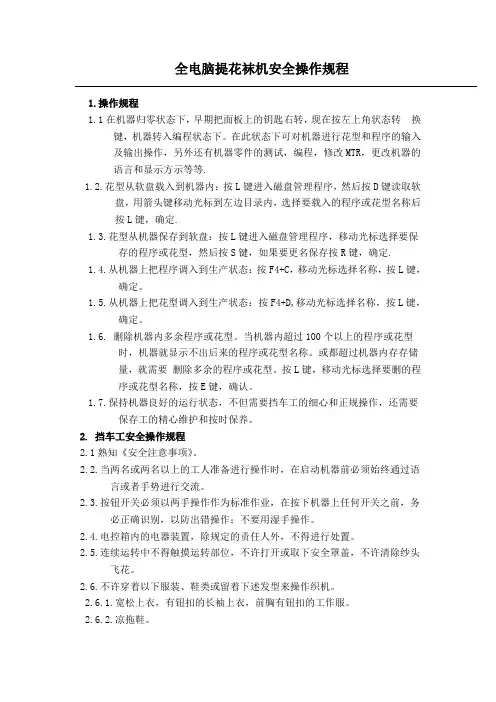

全电脑提花袜机安全操作规程
全电脑提花袜机安全操作规程1.操作规程1.1在机器归零状态下，早期把面板上的钥匙右转，现在按左上角状态转换键，机器转入编程状态下。
在此状态下可对机器进行花型和程序的输入及输出操作，另外还有机器零件的测试，编程，修改MTR，更改机器的语言和显示方示等等.1.2.花型从软盘载入到机器内：按L键进入磁盘管理程序，然后按D键读取软盘，用箭头键移动光标到左边目录内，选择要载入的程序或花型名称后按L键，确定.1.3.花型从机器保存到软盘：按L键进入磁盘管理程序，移动光标选择要保存的程序或花型，然后按S键，如果要更名保存按R键，确定.1.4.从机器上把程序调入到生产状态：按F4+C，移动光标选择名称，按L键，确定。
1.5.从机器上把花型调入到生产状态：按F4+D,移动光标选择名称，按L键，确定。
1.6. 删除机器内多余程序或花型。
当机器内超过100个以上的程序或花型时，机器就显示不出后来的程序或花型名称。
或都超过机器内存存储量，就需要删除多余的程序或花型。
按L键，移动光标选择要删的程序或花型名称，按E键，确认。
1.7.保持机器良好的运行状态，不但需要挡车工的细心和正规操作，还需要保存工的精心维护和按时保养。
2. 挡车工安全操作规程2.1熟知《安全注意事项》。
2.2.当两名或两名以上的工人准备进行操作时，在启动机器前必须始终通过语言或者手势进行交流。
2.3.按钮开关必须以两手操作作为标准作业，在按下机器上任何开关之前，务必正确识别，以防出错操作；不要用湿手操作。
2.4.电控箱内的电器装置，除规定的责任人外，不得进行处置。
2.5.连续运转中不得触摸运转部位，不许打开或取下安全罩盖，不许清除纱头飞花。
2.6.不许穿着以下服装、鞋类或留着下述发型来操作织机。
2.6.1.宽松上衣，有钮扣的长袖上衣，前胸有钮扣的工作服。
2.6.2.凉拖鞋。
2.6.3.胸前系有领带或围巾。
2.6.4.披着松散的长发或将其悬于胸前。
2.6.5.不许将剪刀和工具装入没有兜盖的上衣胸袋内。
大豪明德电脑md一c310a袜机说明书书
大豪明德电脑md一c310a袜机说明书书大豪明德电脑MD一C310A袜机说明书第一章：产品概述1.1 产品介绍大豪明德电脑MD一C310A袜机是一款高效、智能的袜子生产设备。
它采用先进的电脑控制技术和自动化生产工艺，能够快速、精确地制作各种款式的袜子。
1.2 产品特点- 高效生产：MD一C310A袜机采用全自动生产工艺，能够快速完成一条袜子的制作，大大提高生产效率。
- 精准定位：采用电脑控制技术，能够精确控制袜子的大小、长度和款式，确保每一双袜子都符合要求。
- 多样化款式：MD一C310A袜机配备了丰富的袜子款式设计，用户可以根据需求选择不同的袜子款式进行生产。
- 操作简便：该袜机采用人机界面操作，操作简单直观，即使对于没有经验的操作人员也能轻松上手。
第二章：产品安装与调试2.1 安装要求- 确保使用环境通风良好，避免灰尘和异物进入袜机内部。
- 将袜机放置在平稳的地面上，确保机器稳定运行。
- 检查电源电压是否符合要求，并确保接地良好。
2.2 调试步骤- 连接电源，并打开电源开关。
- 按照说明书连接袜机与电脑的数据线。
- 打开电脑，并运行袜机控制软件。
- 选择袜子款式和参数设置，点击开始生产按钮。
- 观察袜机运行情况，确保各项指示灯正常亮起。
- 完成调试后，开始正式生产。
第三章：操作指南3.1 打开电脑按下电脑主机上的电源按钮，等待电脑启动完成。
确保电脑连接稳定，没有松动的线缆。
3.2 运行袜机控制软件双击电脑桌面上的袜机控制软件图标，等待软件加载完成。
在软件界面上，可以选择袜子款式、设定参数、预览效果等。
3.3 选择袜子款式在软件界面上，点击袜子款式选择按钮，弹出袜子款式列表。
用户可以根据需求选择不同的袜子款式，也可以自定义袜子款式。
3.4 设定参数在软件界面上，点击参数设置按钮，进入参数设置界面。
用户可以根据需要设定袜子的大小、长度和款式等参数。
调整参数后，点击保存按钮，保存参数设置。
3.5 开始生产在软件界面上，点击开始生产按钮，袜机开始运行。
全电脑提花袜机简易培训手册
（参考机型：THS-F6PT）索引：一．机器操作（适用于挡车工和初学保全工）1．机器认识2．操作面板操作3．输入输出操作4．操作规程5．其它操作6．几种常见故障二．袜子设计（适用于袜子打样设计人员）1．原料认识2．机器简介3．袜子构成4．画图及程式简单修改5．设计流程三．机器维修（适用于代班保全工）1．技术特征2．机器组成及零件名称代码和作用3．编程4．故障显示5．毛病产生的原因及维修方法<DIV class=t_msgfont id=postmessage_3780>一．机器操作1．机器认识此机型适合生产平纹和毛圈两种袜子，每一行列加主口可做六色，一般正常袜子每班每台机产量可生产150双，可做双罗口，单罗口Y跟等多种款式，采用吸风装置，每一个袜子结束自动掉下。
自动供油，并有袜子计数及控制功能，能显示每班产量。
机器共有六口，从机器正面看，由左往右，分为第一口，第二口，第三口，第四口，第五口，第六口也称主口。
主口有8个梭子，由右往左称为1号，2号，3号，4号，5号，6号，7号，8号梭子，其它副口每口有3个梭子，由左往右称1号，2号和3号，主口1号2号梭子一般穿棉纱，常用于做袜子面纱，3号梭子一般用于做机头线，4号常穿尼龙用于做挂口线，5号梭子一般穿棉纱用于做头跟面纱，6号梭子一般穿氨纶常用于做袜子底纱，7号8号梭子常穿尼龙或氨纶用于做罗口底线。
2.操作面板操作机器面板右边有三个按钮，分别为停止钮，起动钮和点动钮，机器在停止状态下，按一下点动钮，机器就寸动一下，转动的速度由面板上L图标控制，在停止状态下按一下起动钮，机器运转。
而在机器运转状态下，按一下停止钮，机器停止运转。
面板上F1,F2,F3,F4为功能键，在不同的状态下其功能不一样。
在工作状态下。
F1为限速键，按120然后按F1，机器运转时不超过每分钟120转。
F2为停链，表示机器不执行平链条和花型的步序，而在原步一直运转。
F3为终点停机键，表示一个袜子结束后机器自动停止。
袜机
单针筒圆袜机 single cylinder circular hosiery machine
用一个针筒编织长、中、短统袜和连裤袜的袜机。可 生产平针、添纱、集圈、提花、毛圈和横条等各种组织的 袜子。主要成圈机件有舌针、沉降片、底脚片和提花片。 舌针针踵有长、中、短之分，一般长踵针和短踵针分别配 置在针筒的半个圆周上。舌针在针筒槽内作上下运动进行 编织。沉降片处于舌针之间,作径向进出,其作用是退圈时 握持线圈，成圈后牵拉线圈。成圈时靠针头离沉降片上平 面的距离来决定线圈长度。底脚片可将运动传递给舌针, 提花片上有多级片齿,可借以选针。选针后舌针按不同的 路线运行，以决定是否参加编织。
图* 扇形齿轮与往复套筒齿轮的安装位置
3、控制机构 • 控制机构的作用就是使各机件按照工艺要求，顺序协 调地进入或退出工作，从而完成整只袜子的编织。袜机的 控制机构有机械式和电脑式两种类型。 • 机械式控制机构及工作原理：机械式控制机构主要包括: 速度盘、推盘、花盘、链条盘和控制滚筒。图3－4为袜机 的一种控制机构示意图。链条盘4活套在推盘轴I上，花盘 3、推盘2和速度盘1则固装在轴1上，链条盘由小揍板6撑 动，推盘由大撑板5撑动，并通过齿轮传动控制滚筒(大滚 筒8和小滚筒9)，使整个控制系统作相应的运动。
袜子结构
目前穿着的袜子，尽管袜子的长短、原料、尺寸和组 织结构有差异，但是其组成的部段大致相同，一只普通的 短袜主要由以下几部段组成:
1——袜口 3——高后跟 5——袜底 7—— 加固圈 9——握持横列 2——袜统 4——袜跟 6——袜面 8——袜头
工艺上为了满足这些不同 部段的编织需要，要求袜机的针 筒既可作单向运动，又能往复运 动，并有快速、慢速和编织部段 变换等自动控制运动。
n0 Z 6 Z 8 Z 14 Z 6 18 96 Z6
袜机ppt课件
为收针，到工艺所规定的针数为止，也称袜之为袜跟的 前半部分。 • 在编织袜跟后半部分时，参加编织袜跟的针数逐渐增加， 称之为放针，到所有袜底部分的织针参加编织为止。
5
袜机的种类
2
3
袜机的结构
• （1）传动部分：有快速传动轮、慢速传动轮、开关轮等。 • （2）控制部分：有推盘、花盘、链条盘、大撑板、小撑
板、离合器等。 • （3）编织部分：有针筒、编织三角、收针器、放针器、
剪刀等。 • • （4）给纱牵拉部分：托纱架、张力器、导纱梭子等。 • （5）花色机构部分：选针滚筒、选针片、提花片、底脚
片、提花导纱器等。 • （6）密度调节部分：总密度调节螺丝、密度调节架等。
4
袜机的特点
• （1）袜口的编织：编织袜口时，有的预先在罗纹机上 编织好的袜口，套上袜机针筒之后再开始编织的；有的 是在袜机上直接从袜口开始编织的。
• （2）袜头、袜跟的编织：袜头的编织特点与袜跟的编 织大致相同，当袜跟开始编织时，
10
突然断电后织袜状态自动保护。恢复供电后即连续 编织、无断点。（选项） 全动作电脑控制（无链条）。（选项） 11只提花梭子及5只主吃梭子可由电脑自动调节。 （选项） 软件的智能化设计适用于任意型号、任意针数的提 花织袜机。而且在更换袜机针筒后软件自动跟踪针 数变化、无须更换信号机构。（选项） 电脑控制变频器自动调整袜机转速。（选项） 控制步进电机驱动剪刀盘自动剪纱。（选项） 三、 选针机构 机电一体化集成技术，属国内首创，公司专利技术, 频率高、功耗低。
8
电脑棉袜机
9
一、 袜机机械 在国内常见的棉袜机（503、581、951、891、893、 537、791、5002等）基础上，改机械选针为电脑选 针，实现电脑无规则大提花。 将507、503、581、891、893、5002、791的三角设 计更新为五组提花三角，实现每横列五色编织的 新技术。 二、 电脑控制器 IC卡花型传输、中文显示、织袜状态自动跟踪。 自动显示袜机转速、袜子产量。 花型位置可上下移、左右移。 软件设置起始针、选针器间距、袜子长度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
动。再次按该键指示灯灭后机器方可运行。
缩减链 按住该键2秒，本节链条的圈数快速减少。 ↓
条
SET
确认
ESC
退出
按该键，链条被锁定，第三指示灯亮。再次按该键，链条 F1 链条锁定
国豪全电脑袜机
服装设计与工程1002班 李淑华
第一章 概述
一. 使用注意事项
• 使用本产品时，为了保障机器安全运行和避免人员伤亡， 应始终遵守下列安全预防措施和注意事项：
1、本机只限使用产品铭牌标明的电源类型，电网电波动 超过10％时，必须配备电力稳压器。 2、电源进线要按规定பைடு நூலகம்行固定的安全防护，不能承受作 用力。 3、设备必须连接地线。接地不良将造成人员触电及对本 产品的安全可靠运行产生影响。 4、不要由非专业人员对电气部件修理调试，这将会降低 设备的安全性能，扩大故障甚至造成人员伤亡和财产损失。
6、采用传感装置自动保护。 7、可调节自动供油。 8、采用中文图形显示界面。大液晶显示器（320×240点 阵），可以提供清晰的显示效果。 9、电脑操作采用图形菜单方式，操作简便，人机界面十 分友好。 10、2M内存，可以存储超高花型。 11 、电脑控制箱最大可驱动6路16刀选针器，基本型电脑 64路气阀，扩展（T）型电脑7 路气阀。 12 、花型及参数可由磁盘输入机器，也可由机器输出至 磁盘保存。 13 、具有断电续织功能，可在机器突然断电时保存原编 织位置。 14 、采用伺服控制技术，保障机器平稳运行。
当前链条的名称显示在屏幕右边第二行。底下一行分别是： 【步序】： 本节链条在链条文件中的序号。 【尺寸】： 本节链条还没有做完的圈数。 【速度】： 显示链条中设定的转速。 【动作】： 本节链条调用的动作号。共有40个动作模 块可选。 【密度】： 链条中设定的棱角（ST1）、针筒密度(ST2)。 按“F8/PgDn”键进入修改，1--10是棱角密度，11--20是 针筒高低密度。密度的数值范围是0-180。所设置的密度 是相对独立的，可以在每一个链条中任意调用，在实际应 用中为保障袜子的品质，使用密度时要注意：相邻两个链 条调用的密度值相差不要过大。 【X位置】： 针筒位置（针数）。
屏幕上的其他项目是： 【针数－】：用户选择的针筒总针数。 【油量】：当前每次加油持续的时间（秒） 【编织花型】：1－编织1号花型；2－编织2号花型；C－ 轮流编织1、2号花型。 【链条名称】： 当前工作链条的总步序数。 【花型名称】： 当前工作花型的名称。 【风机状态】： 由链条控制的当前风机的状态。 【计划量】： 设定的总产量，在生产量达到计划量自动 停激，此后每按一次启动钮可以编织一只袜子。按 “F6/Basic”可以修改计划量及生产量，当计划量设为 9999后显示为XXXX,此时不检查生产量是否超过计划量。 【生产量】： 到目前为止，机器已经做出的产量。
三．阅读本手册的约定：
“ ”为键盘按键，【 】为屏幕上的显示。*为机器安全 运行的重要参数。
第二章 电脑操作
本机电脑工作方式分为“编织模式”、“程序模式”两部 分。
机器电源打开后，首先进行自我检测，自检完毕，按任意 一键，机器进入指定模式。（钥匙开关指向“WORK”时， 进入编织模式；指向“PROG”时，进入程序模式。）
5、要打开电脑机箱板时，首先切断机器电源。接触内部 件时，必须在切断电源1分钟后。接触伺服放大器时，必 须在切断电源10分钟后。 6、禁止机器在运动部件防护罩有缺陷的情况下，进行作 业。 7、禁止电器设备工作在潮湿、粉尘。腐蚀性气体、易燃 易爆气体场所，否则可能造成触电或火灾。 8、禁止直接对控制器的输入输出回路进行绝缘测试，否 则将造成电气设备损坏。 9、请严格按本产品所标示的规格更换熔断器。
二. 编织模式下按键功能介绍
按键名 功能
称
说明
机器加 停车状态下，按住该键１秒，机油泵工作，向机器加油一 2
油 次。
风机开 单机吸风时，在停车状态下，按该键可以开关风机，集体 3
关 吸风时，该键无用。
停车状态下，按该键所有所有梭子全部抬起，以便穿线。
梭子抬 再次按该键梭子掉下。 ↑
起 注：按该键后，电脑上的第二指示灯亮，此时机器只能点
二．功能介绍
• 本厂生产的全电脑袜机不但具有比进口同类产品 更强大的功能，而且具有高可靠性及低价格的优 势。现将其功能与特点简介如下：
1、5F机型单只袜可织入12种颜色，6F机型可织入15 种颜色。5F机型每一行列可织入一个主色和4个辅 色；6F机型多一个辅色。 2、编织系统由电脑控制。 3、保持高速运转改善内部三角。 4、采用步进马达可调整橡筋纱线张力和编织密度。 5、纱道和三角由电子气动控制。
第一节 编织模式操作说明
一. 织模式下的屏幕显示
屏幕底部的图标指示外部告警信号种类（从左起依次 是：伺服电机故障、缺油故障、上断纱故障、下断纱故障、 圆盘剪刀故障、断橡筋故障、坏针舌故障、断针故障、空、 头跟断线故障、气压不足故障、紧纱故障、密度马达故障、 保险丝断）。
屏幕右边显示袜子编织部位并以箭头指示袜子编织过 程。边上是机器的实际转速和袜子总长（圈数）。
10、机器工作的气压应在6公斤/平方厘米以上，否则气阀 的动作可能误动作。 11、机器运转时，禁止接触任何运动部件，否则可能会造 成人员伤害。 12、请使用本厂提供的零配件和损耗件。 11、机器运转时，禁止接触任何运动部件，否则可能会造 成人员伤害。 12、请使用本厂提供的零配件和损耗件。 13、磁盘驱动器是一种精密装置。插入磁盘时请认明方向。 正在读盘时（驱动器上指示灯亮）时请不要取出磁盘，否 则将会严重损坏磁盘及驱动器。
14、应使用有品质保证的磁盘，使用劣质的磁盘将会严重 损坏磁盘驱动器。 15、磁盘是磁性产品，存放时应远离磁场、辐射源。避免 磁盘的损坏和数据的丢失。 16、本产品应放在干净、通风的环境工作。控制箱周围不 要堆放杂物，以利于散热，并应定期清扫灰尘。17、本操 作手册的更改将以增加附页的形式进行。新增加附页的内 容若与原内容矛盾，以附页的内容为准。 18、本公司对于未经授权擅自改动本产品产生的后果不负 任何责任。
