2021年高考物理一轮复习考点过关检测题—12.9电磁感应综合—线框进出磁场问题
2021年高考物理一轮复习考点过关检测题12.9 电磁感应综合—线框进出磁场问题一、单项选择题1．如图所示，在粗糙绝缘水平面上有一正方形闭合金属线框abcd，其边长为L、质量为m，金属线框与水平面的动摩擦因数为μ。
虚线框a b c d''''内有一匀强磁场，磁场方向竖直向下。
开始时金属线框的ab 边与磁场的d c''边重合。
现使金属线框以初速度v0沿水平面滑入磁场区域，运动一段时间后停止，此时金属线框的dc边与磁场区域的边d c''距离为L。
在这个过程中，金属线框产生的焦耳热为（）A．12mv2＋μmgL B．12mv2－μmgLC．12mv2＋2μmgL D．12mv2－2μmgL2．如图所示，闭合导线框的质量可以忽略不计，将它从如图所示的位置匀速拉出匀强磁场．若第一次用时间t拉出，外力所做的功为W1，外力的功率为P1，通过导线截面的电荷量为q1；第二次用时间3t拉出，外力所做的功为W2，外力的功率为P2，通过导线截面的电荷量为q2，则（）A．W1=W2，P1= P2，q1<q2B．W1=3W2，P1=3P2，q1＝q2C．W1=3W2，P1= 9P2，q1＝q2D．W1=W2，P1= 9P2，q1=3q23．一正方形金属线框位于有界匀强磁场区域内，线框平面与磁场垂直，线框的右边紧贴着磁场边界，如图甲所示。
t＝0时刻对线框施加一水平向右的外力，让线框从静止开始做匀加速直线运动穿过磁场，外力F随时间t变化的图象如图乙所示。
已知线框质量m＝1kg、电阻R＝1Ω，以下说法不正确的是（）A．线框边长为1mB．匀强磁场的磁感应强度为TC．线框穿过磁场的过程中，通过线框的电荷量为2CD．线框做匀加速直线运动的加速度为1m/s24．如图，空间中存在一匀强磁场区域，磁感应强度大小为B，磁场方向与竖直面（纸面）垂直，磁场的上、下边界（虚线）均为水平面，间距为2L，纸面内磁场上方有一个质量为m、电阻为R的正方形导线框abcd，边长为L，其上、下两边均与磁场边界平行，若线框从上边界上方某处自由下落，恰能匀速进入磁场，则（）A．线框释放处距离磁场上边界的高度为22222m gR hB L =B．线圈进入磁场的过程中机械能的减少量为mgLC．线圈进入磁场的过程中流过线圈横截面的电量为BL RD．线圈的ab5．如图所示，边长为L的单匝均匀金属线框置于光滑水平桌面上，在拉力作用下以恒定速度通过宽度为D（D>L）、方向竖直向下的有界匀强磁场。
在整个过程中线框的ab边始终与磁场的边界平行，若以F表示拉力大小、以U ab表示线框ab两点间的电势差、I表示通过线框的电流、P表示拉力的功率，则下列反映这些物理量随时间变化的图像中可能正确的是（）A．B．C．D．6．如图所示，区域Ⅰ、Ⅲ均为匀强磁场，磁感强度大小都为B=5T，方向如图。
两磁场中间有宽为S=0.1m 的无磁场区Ⅱ。
有一边长为L=0.3m、电阻为R=10Ω的正方形金属框abcd置于区域Ⅰ，ab边与磁场边界平行。
现拉着金属框以v=2m/s的速度向右匀速移动，从区域Ⅰ完全进入区域Ⅲ，则此过程中下列说法正确的是（）A．金属框中的最大电流为0.3AB．金属框受到的最大拉力为0.9NC．拉力的最大功率为3.6WD．拉力做的总功为0.18J7．如图所示，两条平行虚线之间存在匀强磁场，虚线间的距离为l，磁场方向垂直纸面向外，abcd是位于纸面内的梯形线圈，其中ad=H、bc=h，ad与bc间的距离也为l，t=0时刻，bc边与磁场区域边界重合。
现令线圈以恒定的速度v沿垂直于磁场区域边界的方向穿过磁场区域.取沿a→b→c→d→a的感应电流为正，则在线圈穿越磁场区域的过程中感应电流I随时间t变化的图线可能是（）A．B．C．D．8．边长为L的正方形金属框在水平恒力F作用下运动，穿过方向如图所示的有界匀强磁场区域。
磁场区域的宽度为d（d>L）。
已知ab边进入磁场时，线框的加速度恰好为零。
则线框进入磁场的过程和从磁场另一侧穿出的过程相比较，有（）A．产生的感应电流方向相同B．所受的安培力F方向相反C．进入磁场过程的时间等于穿出磁场过程的时间D．进入磁场过程的发热量少于穿出磁场过程的发热量9．一个边长为L的正方形导线框在倾角为θ的光滑斜面上由静止开始沿斜面下滑，随后进入虚线下方垂直于斜面向上的匀强磁场中。
如图所示，斜面以及虚线下方的磁场往下方延伸到足够远。
下列说法正确的是（）A．线框进入磁场的过程，b点的电势比a点高B．线框进入磁场的过程一定是减速运动C．线框中产生的焦耳热小于线框减少的机械能D．线框从不同高度下滑时，进入磁场过程中通过线框导线横截面的电荷量相等10．如图所示，在光滑水平面上有宽度为d 的匀强磁场区域，边界线MN 平行于PQ ，磁场方向垂直平面向下，磁感应强度大小为B ，边长为L (L <d )的正方形金属线框，电阻为R ，质量为m ，在水平向右的恒力F 作用下，从距离MN 为2d 处由静止开始运动，线框右边到MN 时速度与到PQ 时的速度大小相等，运动过程中线框右边始终与MN 平行，则下列说法正确的是（ ）A ．线框在进磁场和出磁场的过程中，通过线框横截面的电荷量不相等B C ．线框进入磁场过程中一直做加速运动 D ．线框右边从MN 运动到PQ 的过程中，线框中产生的焦耳热小于Fd二、多项选择题11．如图甲，在光滑绝缘水平面上的MN 、OP 间存在一匀强磁场，一单匝正方形闭合线框自t=0开始，在水平向右的外力F 作用下紧贴MN 从静止开始做匀加速直线运动穿过磁场区域，外力F 随时间t 变化的图象如图乙所示，已知线框质量为0.5Kg ，电阻R=1 ，线框穿过磁场过程中，外力F 对线框做功73J ，下列说法正确的是（ ）A ．线框匀加速运动的加速度a=2m/s 2B ．磁场的宽度为1mC ．匀强磁场的磁感应强度为2TD ．线框在穿过磁场过程中，线框上产生的热量为1.0J12．如图所示，边长为l 、质量为m 、电阻为R 的正方形金属线框abcd 放在光滑绝缘的水平面上，边长为L 的正方形区域内有垂直于水平面向下的匀强磁场，L >l ，两个正方形均关于MN 对称。
给金属线框一个向右的初速度v 0使线框向右穿过磁场区域，线框运动过程中始终关于MN 对称，线框穿过磁场后的速度为012v ，磁场的磁感应强度为大小为B ，则下列说法正确的是（ ）A ．线框进入磁场过程中感应电流沿abcda 方向B ．线框进入磁场过程中通过线框截面的电量为2Bl RC ．线框完全进入磁场后的速度等于034v D ．线框进入磁场过程克服安培力做功是出磁场过程克服安培力做功的75倍13．如图所示，在倾角30θ=︒的光滑绝缘斜面上存在一有界匀强磁场，磁感应强度B =1T ，磁场方向垂直斜面向上，磁场上下边界均与斜面底边平行，磁场边界间距为L =0.5m 。
斜面上有一边长也为L 的正方形金属线框abcd ，其质量为m =0.1kg ，电阻为0.5R =Ω。
第一次让线框cd 边与磁场上边界重合，无初速释放后，ab 边刚进入磁场时，线框以速率v 1作匀速运动。
第二次把线框从cd 边离磁场上边界距离为d 处释放，cd 边刚进磁场时，线框以速率v 2作匀速运动。
两种情形下，线框进入磁场过程中通过线框的电量分别为q 1、q 2，线框通过磁场的时间分别t 1、t 2，线框通过磁场过程中产生的焦耳热分别为Q 1、Q 2.已知重力加速度g=10m/s 2，则：（ ）A ．121v v ==m/s ，0.05d =mB ．120.5q q ==C ，0.1d =mC ．12:9:10Q Q =D ．12:6:5t t =14．如图所示，有一边长为l 的正方形导线框，质量为m ，由高h 处自由落下，其下边ab 进入匀强磁场区域后，线框开始做减速运动，直到其上边cd 刚穿出磁场时，速度减小为ab 边刚进入磁场时速度的一半，此匀强磁场的宽度也是l ，则下列结论正确的是（ ）A ．线框穿过磁场区域时做匀减速直线运动B ．线框穿过磁场区域时加速度方向先向上后向下C ．线框进入磁场时的加速度大于穿出磁场时的加速度D ．线框穿过磁场区域的过程中产生的焦耳热为3(24mg l h ⎫+⎪⎭15．如图所示，在光滑的水平面上方，有两个磁感应强度大小均为B 、方向相反的水平匀强磁场，PQ 为两个磁场的边界，磁场范围足够大。
一个边长为a 、质量为m 、电阻为R 的金属正方形线框，以速度v 垂直磁场方向从实线Ⅰ位置开始向右运动，当线框运动到分别有一半面积在两个磁场中的Ⅱ位置时，线框的速度为2v 。
下列说法正确的是（ ）A ．在位置Ⅱ时线框中的电功率为222B a v RB ．此过程中线框产生的内能为38mv 2C ．在位置Ⅱ时线框的加速度为222B a v mRD ．此过程中通过线框截面的电量为22Ba R三、解答题16．如图所示，光滑的水平桌面上，质量0.1kg ，电阻为0.1Ω的正方形单匝线圈abcd 的边长为0.2m ，bc 边与匀强磁场边缘重合。
磁场的宽度等于线圈的边长，磁感应强度大小为0.5T ，线圈以8m/s 的初速度向右开始穿过磁场区域。
刚出磁场时速度刚好为0，求线圈在上述过程中(1)刚进磁场时感应电流的大小和方向；(2)刚进磁场时的加速度大小和感应电流产生的热量Q ；(3)流过线框的电荷量q 。
17．在质量为08kg .M =的小车上竖直固定一个质量为0.2kg m =、高0.05m h =、总电阻100ΩR =、100n =匝的矩形闭合线圈，且小车与线圈的水平长度均为l 。
现在线圈和小车一起在光滑的水平面上运动，速度为110m/s v =，随后穿过与线圈平面垂直的磁感应强度 1.0T B =的水平有界匀强磁场，如图甲所示。
已知小车（包括线圈）运动的速度v 随车的位移x 变化的v -x 图像如图乙所示。
求：(1)小车的水平长度l 和磁场宽度d ；(2)当小车位移10cm x =时，小车的加速度a ；(3)小车通过磁场的过程中线圈电阻产生的焦耳热Q 。
18．如图所示，用质量为m、电阻为R的均匀导线做成边长为L的单匝正方形线框MNPQ，线框每一边的电阻都相等．将线框置于光滑绝缘的水平面上．在线框的右侧存在竖直方向的有界匀强磁场，磁场边界间的距离为2L，磁感应强度为B．在垂直MN边的水平拉力作用下，线框以垂直磁场边界的速度v匀速穿过磁场．在运动过程中线框平面水平，且MN边与磁场的边界平行．求(1)线框MN边刚进入磁场时，线框中感应电流的大小；(2)线框MN边刚进入磁场时，M、N两点间的电压U MN；(3)在线框从MN边刚进入磁场到PQ边刚穿出磁场的过程中，水平拉力对线框所做的功W．19．均匀导线制成的单匝正方形闭合线框abcd，每边长为L，总电阻为R。
2021届一轮高考物理：电磁感应习题(含)答案
2021届一轮高考物理：电磁感应习题（含）答案一轮专题：电磁感应一、选择题1、(多选)如图所示，一个矩形线框从匀强磁场的上方自由落下，进入匀强磁场中，然后再从磁场中穿出。
已知匀强磁场区域的宽度L大于线框的高度h，下列说法正确的是()A．线框只在进入和穿出磁场的过程中，才有感应电流产生B．线框从进入到穿出磁场的整个过程中，都有感应电流产生C．线框在进入和穿出磁场的过程中，都是机械能转化成电能D．整个线框都在磁场中运动时，机械能转化成电能2、1831年，法拉第在一次会议上展示了他发明的圆盘发电机(图甲)．它是利用电磁感应原理制成的，是人类历史上第一台发电机．图乙是这个圆盘发电机的示意图：铜盘安装在水平的铜轴上，它的边缘正好在两磁极之间，两块铜片C、D分别与转动轴和铜盘的边缘良好接触．使铜盘转动，电阻R中就有电流通过．若所加磁场为匀强磁场，回路的总电阻恒定，从左往右看，铜盘沿顺时针方向匀速转动，CRD平面与铜盘平面垂直，下列说法正确的是()A．电阻R中没有电流流过B．铜片C的电势高于铜片D的电势C．保持铜盘不动，磁场变为方向垂直于铜盘的交变磁场，则铜盘中有电流产生D．保持铜盘不动，磁场变为方向垂直于铜盘的交变磁场，则CRD回路中有电流产生3、(多选)置于匀强磁场中的金属圆盘中央和边缘各引出一根导线，与套在铁芯上部的线圈A相连。
套在铁芯下部的线圈B引出两根导线接在两根水平导轨上，如图所示。
导轨上有一根金属棒ab处在垂直于纸面向外的匀强磁场中。
下列说法正确的是()A．圆盘顺时针加速转动时，ab棒将向右运动B．圆盘顺时针匀速转动时，ab棒将向右运动C．圆盘顺时针减速转动时，ab棒将向右运动D．圆盘顺时针加速转动时，ab棒将向左运动4、如图所示，闭合导线框的质量可以忽略不计，将它从如图所示的位置匀速拉出匀强磁场．若第一次用0．3 s时间拉出，外力所做的功为W1，通过导线截面的电荷量为q1；第二次用0．9 s时间拉出，外力所做的功为W2，通过导线截面的电荷量为q2，则()A．W1<W2，q1<q2B．W1<W2，q1＝q2C．W1>W2，q1＝q2D．W1>W2，q1>q25、(多选)如图所示，A、B是相同的白炽灯，L是自感系数很大、电阻可忽略的自感线圈。

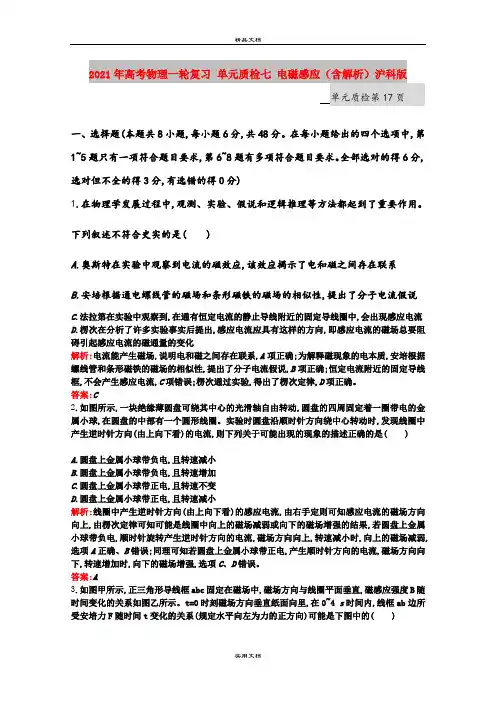

2021年高考物理一轮复习 单元质检七 电磁感应(含解析)沪科版
2021年高考物理一轮复习单元质检七电磁感应（含解析）沪科版单元质检第17页一、选择题(本题共8小题,每小题6分,共48分。
在每小题给出的四个选项中,第1~5题只有一项符合题目要求,第6~8题有多项符合题目要求。
全部选对的得6分,选对但不全的得3分,有选错的得0分)1.在物理学发展过程中,观测、实验、假说和逻辑推理等方法都起到了重要作用。
下列叙述不符合史实的是( )A.奥斯特在实验中观察到电流的磁效应,该效应揭示了电和磁之间存在联系B.安培根据通电螺线管的磁场和条形磁铁的磁场的相似性,提出了分子电流假说C.法拉第在实验中观察到,在通有恒定电流的静止导线附近的固定导线圈中,会出现感应电流D.楞次在分析了许多实验事实后提出,感应电流应具有这样的方向,即感应电流的磁场总要阻碍引起感应电流的磁通量的变化解析:电流能产生磁场,说明电和磁之间存在联系,A项正确;为解释磁现象的电本质,安培根据螺线管和条形磁铁的磁场的相似性,提出了分子电流假说,B项正确;恒定电流附近的固定导线框,不会产生感应电流,C项错误;楞次通过实验,得出了楞次定律,D项正确。
答案:C2.如图所示,一块绝缘薄圆盘可绕其中心的光滑轴自由转动,圆盘的四周固定着一圈带电的金属小球,在圆盘的中部有一个圆形线圈。
实验时圆盘沿顺时针方向绕中心转动时,发现线圈中产生逆时针方向(由上向下看)的电流,则下列关于可能出现的现象的描述正确的是( )A.圆盘上金属小球带负电,且转速减小B.圆盘上金属小球带负电,且转速增加C.圆盘上金属小球带正电,且转速不变D.圆盘上金属小球带正电,且转速减小解析:线圈中产生逆时针方向(由上向下看)的感应电流,由右手定则可知感应电流的磁场方向向上,由楞次定律可知可能是线圈中向上的磁场减弱或向下的磁场增强的结果,若圆盘上金属小球带负电,顺时针旋转产生逆时针方向的电流,磁场方向向上,转速减小时,向上的磁场减弱,选项A正确、B错误;同理可知若圆盘上金属小球带正电,产生顺时针方向的电流,磁场方向向下,转速增加时,向下的磁场增强,选项C、D错误。
2021版高考物理一轮复习专题八磁场综合检测
2021版高考物理一轮复习专题八磁场综合检测(满分110分考试时刻60分钟)一、选择题(本题共8小题，每小题6分，在每小题给出的四个选项中，第1～5题只有一项符合题目要求，第6～8题有多项符合题目要求．全部选对的得6分，选对但不全的得3分，有选错的得0分)1．(2021年浙江测试)如图81所示，把一根通电的硬直导线ab，用轻绳悬挂在通电螺线管正上方，直导线中的电流方向由a向b.闭合开关S瞬时，导线a端所受安培力的方向是( )图81A．向上 B．向下C．垂直纸面向外 D．垂直纸面向里2．如图82所示，两根长直导线m、n竖直插在光滑绝缘水平桌面上的小孔P、Q中，O 点为P、Q连线的中点，连线上a、b两点关于O点对称，导线中通有大小、方向均相同的电流I.下列说法正确的是( )图82A．O点的磁感应强度为零B．a、b两点磁感应强度的大小B a>B bC．a、b两点的磁感应强度相同D．n中电流所受的安培力方向由P指向Q3．(2021年北京昌平区月考)如图83所示，A、B、C是等边三角形的三个顶点，O是A、B连线的中点．以O为坐标原点，A、B连线为x轴，O、C连线为y轴，建立坐标系．过A、B、C、O四个点各有一条长直导线垂直穿过纸面，导线中通有大小相等、方向向里的电流．则过O点的通电直导线所受安培力的方向为( )图83A．沿y轴正方向 B．沿y轴负方向C．沿x轴正方向 D．沿x轴负方向4．(2021年江西师范大学附属中学高三月考)如图84所示，在xOy坐标系的Ⅰ、Ⅳ象限有垂直纸面向里的匀强磁场，在x轴上A点(L,0)同时以相同速率v沿不同方向发出a、b 两个相同带电粒子(粒子重力不计)，其中a沿平行＋y方向发射，经磁场偏转后，均先后到达y轴上的B点(0，L)，则两个粒子到达B点的时刻差为( )图84 A.3πL v B.4 3πL 3v C.4πL 3v D.8πL 3v5．(2021年宁夏银川一中高三月考)如图85所示，轨道分粗糙的水平段和光滑的圆弧段两部分，O 点为圆弧的圆心，半径R ＝1 m ．两轨道之间的宽度为0.5 m ，匀强磁场方向竖直向上，大小为0.5 T ．质量为0.05 kg 、长为0.5 m 的金属细杆置于轨道上的M 点，当在金属细杆内通以恒为2 A 的电流时，金属细杆沿轨道由静止开始运动．已知金属细杆与水平段轨道间的滑动摩擦因数μ＝0.6，N 、P 为导轨上的两点，ON 竖直、OP 水平，且|MN |＝1 m ，g 取10 m/s 2，则( )图85A ．金属细杆开始运动时的加速度大小为4 m/s 2B ．金属细杆运动到P 点时的速度大小为 2 m/sC ．金属细杆运动到P 点时的向心加速度大小为8 m/s 2D ．金属细杆运动到P 点时对每一条轨道的作用力大小为0.9 N6．(2021年山东枣庄高三期末)如图86所示，纸面内AB 两点之间连接有四段导线：ACB 、ADB 、AEB 、AFB ，四段导线的粗细相同、材料相同；匀强磁场垂直于纸面向内，现给AB 两端加上恒定电压，则下列说法正确的是( )图86A ．四段导线受到的安培力的方向相同B ．四段导线受到的安培力的大小相等C ．ADB 段受到的安培力最大D ．AEB 段受到的安培力最小7．(2021年湖南衡阳八中质检)如图87所示， 一束带电粒子以一定的初速度沿直线通过由相互正交的匀强磁场B 和匀强电场E 组成的速度选择器，然后粒子通过平板S 上的狭缝P ，进入另一匀强磁场B ′，最终打在A 1A 2上．下列表述正确的是( )图87A ．粒子带负电B ．所有打在A 1A 2上的粒子，在磁场B ′中运动时刻都相同C ．能通过狭缝P 的带电粒子的速率等于EBD ．粒子打在A 1A 2上的位置越靠近P ，粒子的比荷越大8．(2021年山西阳泉模拟)如图88所示，在真空中半径为r ＝0.1 m 的圆形区域内有垂直于纸面向外的匀强磁场及水平向左的匀强电场，磁感应强度B ＝0.01 T ，ab 和cd 是两条相互垂直的直径，一束带正电的粒子流连续不断地以速度v ＝1×103 m/s 从c 点沿cd 方向射入场区，粒子将沿cd 方向做直线运动，假如仅撤去磁场，带电粒子将通过a 点，假如撤去电场，使磁感应强度变为原先的12，不计粒子重力，下列说法正确的是( )图88 A ．电场强度的大小为10 N/CB ．带电粒子的比荷为1×106 C/kgC ．撤去电场后，带电粒子在磁场中运动的半径为0.1 mD ．撤去电场后，带电粒子在磁场中运动的时刻为7.85×10－5 s二、非选择题(本大题共4小题，共62分)9．(15分)(2021年北京丰台区检测)磁感应强度是描述磁场性质的重要物理量．不同物质周围存在的磁场强弱不同，测量磁感应强度的大小关于磁场的实际应用有着重要的物理意义．如图89所示为电流天平，能够用来测量匀强磁场的磁感应强度．它的右臂挂着匝数为n 匝的矩形线圈，线圈的水平边长为l ，处于匀强磁场内，磁场的方向与线圈平面垂直．当线圈中通过电流I 时，调剂砝码使两臂达到平稳，然后保持电流大小不变，使电流反向，这时需要在左盘中增加质量为m 的砝码，才能使两臂再达到新的平稳．重力加速度为g ，请利用题目所给的物理量，求出线圈所在位置处磁感应强度B 的大小．图8910．(15分)(2021年黑龙江哈尔滨第六中学高三模拟)如图810所示，某平面内有折线PAQ 为磁场的分界线，已知∠A ＝90°，AP ＝AQ ＝L .在折线的两侧分布着方向相反，与平面垂直的匀强磁场，磁感应强度大小均为B .现有一质量为m 、电荷量为＋q 的粒子从P 点沿PQ 方向射出，途经A 点而到达Q 点，不计粒子重力．求：(1)粒子初速度v 应满足的条件．(2)粒子从P 点至Q 点所需时刻的最小值．图81011．(16分)如图811所示，在平面直角坐标系的第一、二象限内有沿y 轴负方向的匀强电场，在第二象限内同时还存在垂直于纸面向里的匀强磁场．一个质量为m 、电荷量为q 的带正电的粒子，从A 点沿水平直线运动通过B 进入第一象限，穿过C 点后赶忙进入第四象限内的一个上边界与x 轴重合的矩形匀强磁场，磁场方向垂直于纸面向外(未画出)，粒子最后垂直于y 轴进入第三象限．已知：第二、四象限内磁场的磁感强度分别为B 0 、2B 0, A 、C两点的坐标分别为⎝⎛⎭⎪⎫－l ，32l ，(l,0)，不计重力． 求：(1)匀强电场的电场强度E .(2)第四象限内矩形磁场的最小面积S .(3)从A 点到刚进入第三象限通过的总时刻t .图81112．(16分)(2021年河北正定中学高三月考)如图812所示，左侧装置内存在着匀强磁场和方向竖直向下的匀强电场，装置上下两极板间电势差为U ，间距为L ，右侧为“梯形”匀强磁场区域ACDH ，其中，AH ∥CD ，AH ＝4L .一束电荷量大小为q 、质量不等的带电粒子(不计重力、可视为质点)，从狭缝S 1射入右侧装置中恰能沿水平直线运动并从狭缝S 2射出，接着粒子垂直于AH 、由AH 的中点M 射入“梯形”区域，最后全部从边界AC 射出．若两个区域的磁场方向均水平(垂直于纸面向里)、磁感应强度大小均为B ，“梯形”宽度MN ＝L ，忽略电场、磁场的边缘效应及粒子间的相互作用．(1)判定这束粒子所带电荷的种类，并求出粒子速度的大小．(2)求出这束粒子可能的质量最小值和最大值．(3)求出(2)问中偏转角度最大的粒子在“梯形”区域中运动的时刻．图812。

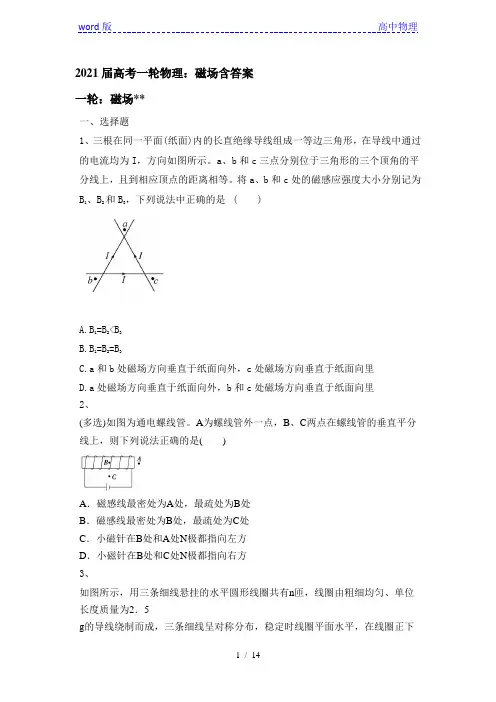

2021届高考一轮物理：磁场含答案
2021届高考一轮物理：磁场含答案一轮：磁场**一、选择题1、三根在同一平面(纸面)内的长直绝缘导线组成一等边三角形，在导线中通过的电流均为I，方向如图所示。
a、b和c三点分别位于三角形的三个顶角的平分线上，且到相应顶点的距离相等。
将a、b和c处的磁感应强度大小分别记为B 1、B2和B3，下列说法中正确的是( )A.B1=B2<B3B.B1=B2=B3C.a和b处磁场方向垂直于纸面向外，c处磁场方向垂直于纸面向里D.a处磁场方向垂直于纸面向外，b和c处磁场方向垂直于纸面向里2、(多选)如图为通电螺线管。
A为螺线管外一点，B、C两点在螺线管的垂直平分线上，则下列说法正确的是( )A．磁感线最密处为A处，最疏处为B处B．磁感线最密处为B处，最疏处为C处C．小磁针在B处和A处N极都指向左方D．小磁针在B处和C处N极都指向右方3、如图所示，用三条细线悬挂的水平圆形线圈共有n匝，线圈由粗细均匀、单位长度质量为2．5g的导线绕制而成，三条细线呈对称分布，稳定时线圈平面水平，在线圈正下方放有一个圆柱形条形磁铁，磁铁的中轴线OO′垂直于线圈平面且通过其圆心O，测得线圈的导线所在处磁感应强度大小为0．5T，方向与竖直线成30°角，要使三条细线上的张力为零，线圈中通过的电流至少为(g取10 m/s2)( )A．0．1 A B．0．2 A C．0．05 A D．0．01 A4、如图所示，两平行光滑金属导轨固定在绝缘斜面上，导轨间距为L，劲度系数为k的轻质弹簧上端固定，下端与水平直导体棒ab相连，弹簧与导轨平面平行并与ab垂直，直导体棒垂直跨接在两导轨上，空间存在垂直导轨平面斜向上的匀强磁场。
闭合开关S后导体棒中的电流为I，导体棒平衡时，弹簧伸长量为x1；调换图中电源极性，使导体棒中电流反向，导体棒中电流仍为I，导体棒平衡时弹簧伸长量为x2。
忽略回路中电流产生的磁场，则匀强磁场的磁感应强度B的大小为( )A．kIL(x1＋x2) B．kIL(x2－x1) C．k2IL(x2＋x1) D．k2IL(x2－x1)5、两相邻匀强磁场区域的磁感应强度大小不同、方向平行。

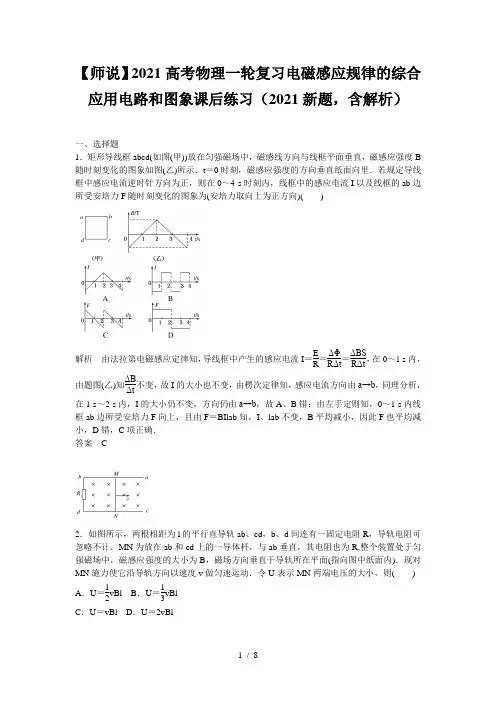

【师说】2021高考物理一轮复习电磁感应规律的综合应用电路和图象课后练习(2021新题,含解析)
【师说】2021高考物理一轮复习电磁感应规律的综合应用电路和图象课后练习（2021新题，含解析）一、选择题1．矩形导线框abcd(如图(甲))放在匀强磁场中，磁感线方向与线框平面垂直，磁感应强度B 随时刻变化的图象如图(乙)所示．t ＝0时刻，磁感应强度的方向垂直纸面向里．若规定导线框中感应电流逆时针方向为正，则在0～4 s 时刻内，线框中的感应电流I 以及线框的ab 边所受安培力F 随时刻变化的图象为(安培力取向上为正方向)( )解析 由法拉第电磁感应定律知，导线框中产生的感应电流I ＝E R ＝ΔΦRΔt ＝ΔBSRΔt ，在0～1 s 内，由题图(乙)知ΔBΔt 不变，故I 的大小也不变，由楞次定律知，感应电流方向由a→b ，同理分析，在1 s ～2 s 内，I 的大小仍不变，方向仍由a→b ，故A 、B 错；由左手定则知，0～1 s 内线框ab 边所受安培力F 向上，且由F ＝BIlab 知，I 、lab 不变，B 平均减小，因此F 也平均减小，D 错，C 项正确． 答案 C2．如图所示，两根相距为l 的平行直导轨ab 、cd ，b 、d 间连有一固定电阻R ，导轨电阻可忽略不计．MN 为放在ab 和cd 上的一导体杆，与ab 垂直，其电阻也为R.整个装置处于匀强磁场中，磁感应强度的大小为B ，磁场方向垂直于导轨所在平面(指向图中纸面内)．现对MN 施力使它沿导轨方向以速度v 做匀速运动．令U 表示MN 两端电压的大小，则( ) A ．U ＝12vBl B ．U ＝13vBlC ．U ＝vBlD ．U ＝2vBl解析 电路中电动势为E ＝Blv ，则MN 两端电压大小U＝E R ＋R ·R ＝12Blv.答案 A3.一正方形金属线框位于有界匀强磁场区域内，线框平面与磁场垂直，线框的右边紧贴着磁场边界，如图甲所示．t ＝0时刻对线框施加一水平向右的外力下，让线框从静止开始做匀加速直线运动穿过磁场，外力F 随时刻t 变化的图象如图乙所示．已知线框质量m ＝1 kg 、电阻R ＝ 1Ω，以下说法正确的是( )A ．线框做匀加速直线运动的加速度为1 m/s2B ．匀强磁场的磁感应强度为2 2 TC ．线框穿过磁场的过程中，通过线框的电荷量为22C D ．线框边长为1 m解析 开始时，a ＝F m ＝11 m/s2＝1 m/s2，由图可知t ＝ s 时安培力消逝，线框刚好离开磁场区域，则线框边长l ＝12at2＝ m ；由t ＝ s 时，线框速度v ＝at ＝1 m/s ，F ＝3 N ，依照牛顿第二定律有F －B2l2vR＝ma ，得B ＝2 2 T ；线框穿过磁场的过程中，通过线框的电荷量q ＝I t ＝12Blv R t ＝22C ，故D 错，A 、B 、C 正确．答案 ABC如图所示正方形闭合导线框处于磁感应强度恒定的匀强磁场中，C 、E 、D 、F 为线框中的四个顶点，图(甲)中的线框绕E 点转动，图(乙)中的线框向右平动，磁场足够大．下列判定正确的是( )A ．图(甲)线框中有感应电流产生，C 点电势比D 点低B ．图(甲)线框中无感应电流产生，C 、D 两点电势相等 C ．图(乙)线框中有感应电流产生，C 点电势比D 点低 D ．图(乙)线框中无感应电流产生，C 、D 两点电势相等解析 不论线框绕E 点转动，依旧向右平动，穿过闭合线框的磁通量均不发生变化，故线框中均无感应电流产生；当线框绕E 点转动时，相当于EC 、ED 绕E 点转动切割磁感线，由E ＝12Bl2ω可知，C 、D 两点电势相等；当线框向右平动时，由E ＝Blv 可知，CE 和FD产生的感应电动势大小相等，由右手定则可知，C 点电势高于D 点电势．综上所述，正确选项为B. 答案 B如图所示，垂直纸面的正方形匀强磁场区域内，有一位于纸面的、电阻平均的正方形导体框abcd ，现将导体框分别朝两个方向以v 、3v 速度匀速拉出磁场，则导体框从两个方向移出磁场的两过程中( )A ．导体框中产生的感应电流方向相同B ．导体框中产生的焦耳热相同C ．导体框ab 边两端电势差相同D ．通过导体框截面的电荷量相同解析 由楞次定律可知导体框中产生的感应电流方向相同，A 正确；由电磁感应定律可得Q ＝Blv 2l 4Rv ＝B2l3v4R，因此导体框中产生的焦耳热不同，故B 错误；两种情形下电源的电动势不相同，导体框ab 边两端电势差不同，C 错误；由q ＝ΔΦ4R 知通过导体框截面的电荷量与速度无关，D 正确． 答案 AD6．如图甲所示，垂直纸面向里的有界匀强磁场的磁感应强度B ＝ T ，质量m ＝ kg 、高h ＝ m 、总电阻R ＝5 Ω、n ＝100匝的矩形线圈竖直固定在质量M ＝ kg 的小车内，小车与线圈的水平长度l 相等．线圈和小车一起沿光滑水平面运动，并以初速度v1＝10 m/s 进入磁场，线圈平面和磁场方向始终垂直．若小车运动的速度v 随位移x 变化的v －x 图象如图乙所示，则依照以上信息可知( )A ．小车的水平长度l ＝15 cmB ．磁场的宽度d ＝35 cmC ．小车的位移为x ＝10 cm 时线圈的电流I ＝7 AD ．线圈通过磁场的过程中线圈产生的热量Q ＝ J解析 从x ＝5 cm 开始，线圈进入磁场，线圈中有感应电流，在安培力作用下小车做减速运动，速度v 随位移x 的增大而减小；当x ＝15 cm 时，线圈完全进入磁场，小车做匀速运动．小车的水平长度l ＝10 cm ，A 项错；当x ＝30 cm 时，线圈开始离开磁场，则d ＝30 cm －5 cm ＝25 cm ，B 项错；当x ＝10 cm 时，由图象知，线圈速度v2＝7 m/s ，感应电流I ＝E R ＝nBhv2R ＝7 A ，C 项正确；线圈左边离开磁场时，小车的速度为v3＝3 m/s ，线圈上产生的热量Q ＝12(M ＋m)(v21－v23)＝ J ，D 项错． 答案 C 7.[2020·天津卷]如图所示，纸面内有一矩形导体闭合线框abcd ，ab 边长大于bc 边长，置于垂直纸面向里、边界为MN 的匀强磁场外，线框两次匀速地完全进入磁场，两次速度大小相同，方向均垂直于MN.第一次ab 边平行MN 进入磁场，线框上产生的热量为Q1，通过线框导体横截面的电荷量为q1；第二次bc 边平行MN 进入磁场，线框上产生的热量为Q2，通过线框导体横截面的电荷量为q2，则( ) A ．Q1>Q2，q1＝q2 B ．Q1>Q2，q1>q2 C ．Q1＝Q2，q1＝q2 D ．Q1＝Q2，q1>q2解析 设线框ab 、bc 的长度分别为L1、L2，线框的电阻为R ，线框进入磁场过程中，产生的感应电动势分别为E1＝BL1v ，E2＝BL2v ，产生的热量Q1＝E21R t1＝B2L21L2v R ＝B2SL1vR 、Q2＝E22R t2＝B2L22L1V R ＝B2SL2v R ，故Q1>Q2；通过线框横截面的电荷量q ＝It ＝E R t ＝BL1L2R ，故q1＝q2，A 项正确． 答案 A如图所示，电阻R ＝1 Ω、半径r1＝ m 的单匝圆形导线框P 内有一个与P 共面的圆形磁场区域Q ，P 、Q 的圆心相同，Q 的半径r2＝ m ．t ＝0时刻，Q 内存在着垂直于圆面向里的磁场，磁感应强度B 随时刻t 变化的关系是B ＝2－t(T)．若规定逆时针方向为电流的正方向，则线框P 中感应电流I 随时刻t 变化的关系图象应该是下图中的( )解析 由法拉第电磁感应定律可得：圆形导线框P 中产生的感应电动势为E ＝⎪⎪⎪⎪ΔB Δt S ＝ΔBΔt·πr 2＝ π(V)，再由欧姆定律得：圆形导线框P 中产生的感应电流I ＝ π(A)，由楞次定律可知电流的方向是顺时针方向，C 对． 答案 C9．如图所示，EF 、GH 为平行的金属导轨，其电阻可不计，R 为电阻，C 为电容器，AB 为可在EF 和GH 上滑动的导体横杆．有平均磁场垂直于导轨平面．若用I1和I2分别表示图中该处导线中的电流，则当横杆AB( ) A ．匀速滑动时，I1≠0，I2＝0 B ．匀速滑动时，I1≠0，I2≠0 C ．加速滑动时，I1≠0，I2＝0 D ．加速滑动时，I1≠0，I2≠0解析 AB 杆做匀速运动时，AB 杆两端电压与电容器两端电压相等，现在电容器上无充放电，I2＝0，但I1≠0.当AB 杆做加速运动时，电容器上有充电电流，故I1≠0，I2≠0.故应选AD.答案 AD 10.[2020·海南卷]如图，水平桌面上固定有一半径为R 的金属细圆环，环面水平，圆环每单位长度的电阻为r ；空间有一匀强磁场，磁感应强度大小为B ，方向竖直向下；一长度为2R 、电阻可忽略的导体棒置于圆环左侧并与环相切，切点为棒的中点．棒在拉力的作用下以恒定加速度a 从静止开始向右运动，运动过程中棒与圆环接触良好．下列说法正确的是( ) A ．拉力的大小在运动过程中保持不变 B ．棒通过整个圆环所用的时刻为2R aC ．棒通过环心时流过棒的电流为B 2aRπrD ．棒通过环心时所受安培力的大小为8B2R 2aRπr解析 设外力大小为F ，依照牛顿第二定律可得，F ＝B2L2vr ＋ma ，当棒通过关于圆心O 左右对称的两个位置时，只有棒的速度v 不相等，因此拉力F 不相等，A 项错误；由运动规律可得，2R ＝12at2，解得，t ＝2Ra，即棒通过整个圆环所用的时刻t ＝2 Ra，B 项错误；同理可得，棒到达环心时的时刻t0＝2Ra、速度v ＝at0＝2aR ，现在棒产生的感应电动势E ＝B·2Rv ＝2BR·2aR ，现在整个电路的电阻为πRr 2，则流过棒的电流I ＝E πRr 2＝4B 2aRπr，C 项错误；棒通过圆心时所受的安培力F 安＝BI·2R ＝8B2R 2aRπr，D 项正确． 答案 D二、非选择题轻质细线吊着一质量为m ＝ kg ，边长为L ＝ m 、匝数n ＝10的正方形线圈，总电阻为r ＝1 Ω.边长为L2的正方形磁场区域对称分布在线圈下边的两侧，如图(甲)所示．磁场方向垂直纸面向里，大小随时刻变化规律如图(乙)所示，从t ＝0开始经t0时刻细线开始放松，g ＝10 m/s2.求：(1)在前t0时刻内线圈中产生的电动势； (2)在前t0时刻内线圈的电功率； (3)求t0的值．解析 (1)由法拉第电磁感应定律得： E ＝n ΔΦΔt ＝nS ΔB Δt＝10×12×错误!2× V ＝ V .(2)线圈中的电流为 I ＝Er＝错误! A ＝ A 线圈的电功率为P ＝I2r ＝ W.(3)分析线圈受力可知，当细线放松时有： F 安＝nBt0I L 2＝mg ，I ＝E r ，Bt0＝2mgrnEL ＝2 T由题中图象(乙)知：Bt0＝1＋，解得：t0＝2 s. 答案 (1) V (2) W (3)2 s12．如图，两根足够长的金属导轨ab 、cd 竖直放置，导轨间距离为L ，电阻不计．在导轨上端并接两个额定功率均为F 、电阻均为R 的小灯泡．整个系统置于匀强磁场中，磁感应强度方向与导轨所在平面垂直．现将一质量为m 、电阻能够忽略的金属棒MN 从图示位置由静止开始开释．金属棒下落过程中保持水平，且与导轨接触良好．已知某时刻后两灯泡保持正常发光．重力加速度为g.求： (1)磁感应强度的大小；(2)灯泡正常发光时导体棒的运动速率． 解析 (1)设小灯泡的额定电流为I0，有 P ＝I20R ①由题意，在金属棒沿导轨竖直下落的某时刻后，小灯泡保持正常发光，流经MN 的电流为 I ＝2I0②现在金属棒MN 所受的重力和安培力相等，下落的速度达到最大值，有 mg ＝BLI ③联立①②③式得 B ＝mg 2LR P④ (2)设小灯泡正常发光时，导体棒的速率为v ，由电磁感应定律与欧姆定律得 E ＝BLv ⑤ E ＝RI0⑥联立①②④⑤⑥式得 v ＝2P mg .⑦ 答案 (1)mg2LR P(2)2P mg超导现象是20世纪人类重大发觉之一，日前我国已研制出世界传输电流最大的高温超导电缆并成功示范运行．(1)超导体在温度专门低时电阻能够降到几乎为零，这种性质能够通过实验研究．将一个闭合超导金属圆环水平放置在匀强磁场中，磁感线垂直于圆环平面向上，逐步降低温度使环发生由正常态到超导态的转变后突然撤去磁场，若此后环中的电流不随时刻变化，则说明其电阻为零．请指出自上往下看环中电流方向，并说明理由．(2)为探究该圆环在超导状态的电阻率上限ρ，研究人员测得撤去磁场后环中电流为I ，并经一年以上的时刻t 未检测出电流变化．实际上仪器只能检测出大于ΔI 的电流变化，其中ΔI ≪I ，当电流的变化小于ΔI 时，仪器检测不出电流的变化，研究人员便认为电流没有变化．设环的横截面积为S ，环中定向移动电子的平均速率为v ，电子质量为m 、电荷量为e.试用上述给出的各物理量，推导出ρ的表达式．(3)若仍使用上述测量仪器，实验连续时刻仍旧为t ，为使实验获得的该圆环在超导状态的电阻率上限ρ的准确程度更高，请提出你的建议，并简要说明实现方法． 解析 (1)逆时针方向．撤去磁场瞬时，环所围面积的磁通量突变为零，由楞次定律可知，环中电流的磁场方向应与原磁场方向相同，即向上．由右手螺旋定则可知，环中电流的方向是沿逆时针方向． (2)设圆环周长为l 、电阻为R ，由电阻定律得R ＝ρl S设t 时刻内环中电流开释焦耳热而缺失的能量为ΔE ，由焦耳定律得ΔE ＝I2Rt 设环中单位体积内定向移动电子数为n ，则 I ＝nevS式中n 、e 、S 不变，只有定向移动电子的平均速率的变化才会引起环中电流的变化．电流变化大小取ΔI 时，相应定向移动电子的平均速率变化的大小为Δv ，则 ΔI ＝neSΔv设环中定向移动电子减少的动能总和为ΔEk ，则 ΔEk ＝nlS ⎣⎡⎦⎤12mv2－12m v －Δv 2 由于ΔI ≪I ，可得 ΔEk ＝lmveΔI依照能量守恒定律，得 ΔE ＝ΔEk联立上述各式，得 ρ＝mvSΔI etI2(3)由ρ＝mvSΔIetI2看出，在题设条件限制下，适当增大超导电流，能够使实验获得ρ的准确程度更高，通过增大穿过该环的磁通量变化率可实现增大超导电流． 答案 (1)沿逆时针方向 理由见解析 (2)ρ＝mvSΔI etI2(3)见解析。
2021届高考(一轮)物理：电磁感应含答案
2021届高考（一轮）物理：电磁感应含答案**电磁感应**一、选择题1、矩形导线框固定在匀强磁场中，如图甲所示。
磁感线的方向与导线框所在平面垂直，规定磁场的正方向为垂直纸面向里，磁感应强度B随时间t变化的规律如图乙所示，则()甲乙A．从0～t1时间内，导线框中电流的方向为a→b→c→d→aB．从0～t1时间内，导线框中电流越来越小C．从0～t2时间内，导线框中电流的方向始终为a→d→c→b→aD．从0～t2时间内，导线框bc边受到的安培力越来越大2、（双选）如图所示，水平放置的粗糙U形框架上接一个阻值为R0的电阻，放在垂直纸面向里、磁感应强度大小为B的匀强磁场中，一个半径为L、质量为m的半圆形硬导体AC在水平向右的恒定拉力F作用下，由静止开始运动距离d后速度达到v，半圆形硬导体AC的电阻为r，其余电阻不计．下列说法正确的是()A．此时AC两端电压为U AC＝2BL vB．此时AC两端电压为U AC＝2BL v R0 R0＋rC．此过程中电路产生的电热为Q＝Fd－12m v2D．此过程中通过电阻R0的电荷量为q＝2BLdR0＋r3、如图所示，条形磁铁以速度v向螺线管靠近，下面几种说法中正确的是()A．螺线管中不会产生感应电流B．螺线管中会产生感应电流C．只有磁铁速度足够大时，螺线管中才能产生感应电流D．只有在磁铁的磁性足够强时，螺线管中才会产生感应电流4、（双选）如图所示，灯泡A、B与定值电阻的阻值均为R，L是自感系数较大的线圈，当S1闭合、S2断开且电路稳定时，A、B两灯亮度相同，再闭合S2，待电路稳定后将S1断开，下列说法中正确的是()A．B灯立即熄灭B．A灯将比原来更亮一下后熄灭C．有电流通过B灯，方向为c→dD．有电流通过A灯，方向为b→a5、(多选)如图所示，条形磁铁位于固定的半圆光滑轨道的圆心位置。
一半径为R、质量为m的金属球从半圆轨道的一端沿半圆轨道由静止下滑。
重力加速度大小为g。
下列说法正确的是()A．金属球会运动到半圆轨道的另一端B．由于金属球没有形成闭合电路，所以金属球中不会产生感应电流C．金属球受到的安培力做负功D．系统产生的总热量为mgR6、(多选)如图所示，一金属棒AC在匀强磁场中绕平行于磁感应强度方向的轴(过O点)匀速转动，OA＝2OC＝2L，磁感应强度大小为B、方向垂直纸面向里，金属棒转动的角速度为 ω、电阻为r ，内、外两金属圆环分别与C 、A 良好接触并各引出一接线柱与外电阻R 相接(没画出)，两金属环圆心皆为O 且电阻均不计，则( )A ．金属棒中有从A 到C 的感应电流B ．外电阻R 中的电流为I ＝3BωL 22(R ＋r)C ．当r ＝R 时，外电阻消耗功率最小D ．金属棒AC 间电压为3BωL 2R 2(R ＋r)7、(多选)如图所示，边长为L 、不可形变的正方形导线框内有半径为r 的圆形磁场区域，其磁感应强度B 随时间t 的变化关系为B ＝kt(常量k>0)。
2021年高考物理一轮复习考点过关检测题—12.9电磁感应综合—线框进出磁场问题
2021年高考物理一轮复习考点过关检测题12.9 电磁感应综合—线框进出磁场问题一、单项选择题1．如图所示，在粗糙绝缘水平面上有一正方形闭合金属线框abcd，其边长为L、质量为m，金属线框与水平面的动摩擦因数为μ。
虚线框a b c d''''内有一匀强磁场，磁场方向竖直向下。
开始时金属线框的ab 边与磁场的d c''边重合。
现使金属线框以初速度v0沿水平面滑入磁场区域，运动一段时间后停止，此时金属线框的dc边与磁场区域的边d c''距离为L。
在这个过程中，金属线框产生的焦耳热为（）A．12mv2＋μmgL B．12mv2－μmgLC．12mv2＋2μmgL D．12mv2－2μmgL2．如图所示，闭合导线框的质量可以忽略不计，将它从如图所示的位置匀速拉出匀强磁场．若第一次用时间t拉出，外力所做的功为W1，外力的功率为P1，通过导线截面的电荷量为q1；第二次用时间3t拉出，外力所做的功为W2，外力的功率为P2，通过导线截面的电荷量为q2，则（）A．W1=W2，P1= P2，q1<q2B．W1=3W2，P1=3P2，q1＝q2C．W1=3W2，P1= 9P2，q1＝q2D．W1=W2，P1= 9P2，q1=3q23．一正方形金属线框位于有界匀强磁场区域内，线框平面与磁场垂直，线框的右边紧贴着磁场边界，如图甲所示。
t＝0时刻对线框施加一水平向右的外力，让线框从静止开始做匀加速直线运动穿过磁场，外力F随时间t变化的图象如图乙所示。
已知线框质量m＝1kg、电阻R＝1Ω，以下说法不正确的是（）A．线框边长为1mB．匀强磁场的磁感应强度为TC．线框穿过磁场的过程中，通过线框的电荷量为2CD．线框做匀加速直线运动的加速度为1m/s24．如图，空间中存在一匀强磁场区域，磁感应强度大小为B，磁场方向与竖直面（纸面）垂直，磁场的上、下边界（虚线）均为水平面，间距为2L，纸面内磁场上方有一个质量为m、电阻为R的正方形导线框abcd，边长为L，其上、下两边均与磁场边界平行，若线框从上边界上方某处自由下落，恰能匀速进入磁场，则（）A．线框释放处距离磁场上边界的高度为22222m gR hB L =B．线圈进入磁场的过程中机械能的减少量为mgLC．线圈进入磁场的过程中流过线圈横截面的电量为BL RD．线圈的ab5．如图所示，边长为L的单匝均匀金属线框置于光滑水平桌面上，在拉力作用下以恒定速度通过宽度为D（D>L）、方向竖直向下的有界匀强磁场。
(四川)2021届高考一轮(人教)物理：电磁感应含答案
（四川）2021届高考一轮（人教）物理：电磁感应含答案一轮：电磁感应一、选择题1、如图所示，正方形线框的左半侧处在磁感应强度为B的匀强磁场中，磁场方向与线框平面垂直，线框的对称轴MN恰与磁场边缘平齐。
若第一次将线框从磁场中以恒定速度v1向右匀速拉出，第二次以线速度v2让线框绕轴MN匀速转过90°。
为使两次操作过程中，线框产生的平均感应电动势相等，则()A．v1∶v2＝2∶π B．v1∶v2＝π∶2C．v1∶v2＝1∶2 D．v1∶v2＝2∶12、如图所示的装置中，cd杆原来静止，当ab杆做如下哪种运动时，cd杆将向右移动()A．向右匀速运动B．向右减速运动C．向左加速运动D．向左减速运动3、在法拉第时代，下列验证“由磁产生电”设想的实验中，能观察到感应电流的是()A．将绕在磁铁上的线圈与电流表组成一闭合回路，然后观察电流表的变化B．在一通电线圈旁放置一连有电流表的闭合线圈，然后观察电流表的变化C．将一房间内的线圈两端与相邻房间的电流表连接，往线圈中插入条形磁铁后，再到相邻房间去观察电流表的变化D．绕在同一铁环上的两个线圈，分别接电源和电流表，在给线圈通电或断电的瞬间，观察电流表的变化4、如图，空间有一匀强磁场，一直金属棒与磁感应强度方向垂直，当它以速度v沿与棒与磁感应强度都垂直的方向运动时，棒两端的感应电动势大小为ε；将此棒弯成两段长度相等且相互垂直的折线，置于与磁感应强度相垂直的平面内，当它沿两段折线夹角平分线的方向以速度v运动时，棒两端的感应电动势大小为ε'．则ε'ε等于()A．12B．22C．1 D． 25、如图所示，绝缘光滑水平面上有两个离得很近的导体环a、b。
将条形磁铁沿它们的正中向下移动(不到达该平面)，a、b将如何移动()A．a、b将相互远离B．a、b将相互靠近C．a、b将不动D．无法判断6、(多选)电吉他中电拾音器的基本结构如图所示，磁体附近的金属弦被磁化，因此弦振动时，在线圈中产生感应电流，电流经电路放大后传送到音箱发出声音。
2021年高考物理一轮复习 第九章 电磁感应高频考点真题验收全通关
2021年高考物理一轮复习第九章电磁感应高频考点真题验收全通关高频考点一：电磁感应现象楞次定律1．(多选)(xx·全国卷Ⅱ)在物理学发展过程中，观测、实验、假说和逻辑推理等方法都起到了重要作用。
下列叙述符合史实的是( )A．奥斯特在实验中观察到电流的磁效应，该效应揭示了电和磁之间存在联系B．安培根据通电螺线管的磁场和条形磁铁的磁场的相似性，提出了分子电流假说C．法拉第在实验中观察到，在通有恒定电流的静止导线附近的固定导线圈中，会出现感应电流D．楞次在分析了许多实验事实后提出，感应电流应具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化2．(多选)(xx·海南高考)如图1所示，在水平光滑桌面上，两相同的矩形刚性小线圈分别叠放在固定的绝缘矩形金属框的左右两边上，且每个小线圈都各有一半面积在金属框内。
在金属框接通逆时针方向电流的瞬间( )图1A．两小线圈会有相互靠拢的趋势B．两小线圈会有相互远离的趋势C．两小线圈中感应电流都沿顺时针方向D．左边小线圈中感应电流沿顺时针方向，右边小线圈中感应电流沿逆时针方向3．(xx·海南高考)如图2所示，一质量为m的条形磁铁用细线悬挂在天花板上，细线从一水平金属圆环中穿过。
现将环从位置Ⅰ释放，环经过磁铁到达位置Ⅱ。
设环经过磁铁上端和下端附近时细线的张力分别为T1和T2，重力加速度大小为g，则( )图2A．T1＞mg，T2＞mgB．T1＜mg，T2＜mgC．T1＞mg，T2＜mgD．T1＜mg，T2＞mg4．(xx·四川高考)如图3所示，在铁芯P上绕着两个线圈a和b，则( )图3A．线圈a输入正弦交变电流，线圈b可输出恒定电流B．线圈a输入恒定电流，穿过线圈b的磁通量一定为零C．线圈b输出的交变电流不对线圈a的磁场造成影响D．线圈a的磁场变化时，线圈b中一定有电场高频考点二：法拉第电磁感应定律5. (多选)(xx·江苏高考)如图4所示，在线圈上端放置一盛有冷水的金属杯，现接通交流电源，过了几分钟，杯内的水沸腾起来。
天津2021届高考物理一轮复习检测题之电磁感应规律及其应用Word版含答案
电磁感应规律及其应用一、单项选择题(本大题共5小题,每小题8分,共40分,每小题给出的四个选项中只有一个选项是正确的)1.朝南的钢窗原来关着,今将它突然朝外推开,转过一个小于90°的角度,考虑到地球磁场的影响,则钢窗活动的一条边中(西边) ( )A.有自下而上的微弱电流B.有自上而下的微弱电流C.有微弱电流,方向是先自上而下,后自下而上D.有微弱电流,方向是先自下而上,后自上而下2.(2021·北京高考)如图,在磁感应强度为B、方向垂直纸面对里的匀强磁场中,金属杆MN在平行金属导轨上以速度v向右匀速滑动,MN中产生的感应电动势为E1;若磁感应强度增为2B,其他条件不变,MN中产生的感应电动势变为E2。
则通过电阻R的电流方向及E1与E2之比E1∶E2分别为( )A.c→a,2∶1B.a→c,2∶1C.a→c,1∶2D.c→a,1∶23.(2022·孝感一模)如图甲所示,在竖直向上的匀强磁场中,水平放置一个不变形的铜圆环,规定从上向下看时,铜环中的感应电流I沿顺时针方向为正方向。
图乙表示铜环中的感应电流I随时间t变化的图像,则磁场B随时间t变化的图像可能是图中的( )4.(2022·烟台一模)如图甲所示,匀强磁场垂直纸面对里,磁感应强度的大小为B,磁场在y轴方向足够宽,在x轴方向宽度为a。
始终角三角形导线框ABC(BC边的长度为a)从图示位置向右匀速穿过磁场区域,以逆时针方向为电流的正方向,在图乙中感应电流i、BC两端的电压U BC与线框移动的距离x的关系图像正确的是( )5.(2021·海南高考)如图,水平桌面上固定有一半径为R的金属细圆环,环面水平,圆环每单位长度的电阻为r;空间有一匀强磁场,磁感应强度大小为B,方向竖直向下;一长度为2R、电阻可忽视的导体棒置于圆环左侧并与环相切,切点为棒的中点。
棒在拉力的作用下以恒定加速度a从静止开头向右运动,运动过程中棒与圆环接触良好。
