电气工程课程设计报告
电气工程课程设计报告（某塑料制品厂总配变电所及配电系统设计）专业：电气工程及其自动化班级：一班姓名：学号：小组成员：目录：1.设计依据与负荷计算 (3)1.1设计依据 (3)1.2电力负荷计算 (4)2．变电所高压电器设备选型 (6)2.1 补偿电容器选择 (6)2.2 主变压器的选择 (7)2.3 补偿后高压侧负荷计算 (9)3．短路电流计算 (10)3.1 三相短路电流的计算公式（标幺值计算方法）： (10)3.2 短路计算等效电路 (10)3.3 短路电流计算 (10)4. 设备选择 (14)4.1 高压设备选择 (14)4.2 高压设备选择列表 (16)4.3 线路选择 (20)5. 继电保护 (22)5.1 高压进线的继电保护 (22)5.2 各变电所进线保护 (23)5.3 变压器继电保护 (24)设计题目3 某塑料制品厂总配变电所及配电系统设计1.设计依据与负荷计算1.1设计依据一．此厂生产任务及车间组成1．本厂生产规模及产品规格年产量为万吨聚乙烯及烃塑料制品。
产品品种有薄膜、单丝、管材和注射等制品。
其原料来源于某石油化纤总厂。
2．车间组成及布置本厂设有薄膜、单丝、管材和注射等四个车间，设备选型全部采用我国最新定型设备，此外还有辅助车间及其它设备。
二．设计依据1.供用电协议。
工厂与电业部门所签定的供用电协议主要内容如下：1）工厂电源从电业部门某110/10 千伏变电所，用10 千伏架空线引入本厂，该变电所在厂南侧1 公里；2）电业部门对本厂提出的技术要求：①区域变电所10 千伏配出线路定时限过流保护装置的整定时间为2.5 秒，工厂“总降”不应大于2 秒；②在总配电所35 千伏侧进行计量；③本厂的功率因数值应在0.9 以上。
3）配电系统技术数据：电业部门变电所10 千伏母线其短路容量为200MV A。
2.多数车间为三班制，少数车间为一班或两班制。
年最大负荷利用小时数为5000 小时。
属于三级负荷。
3．气象条件1）最热月平均最高温度为35℃。
2）土壤中0.7～1 米深处一年中最热月平均温度为20℃。
3）年雷暴日为30 天。
4）土壤冻结深度为1.10 米。
5）夏季主导风向为南风。
4．地质及水文条件。
根据工程地质勘探资料获悉，本厂地质构造为：1）地表面比较平坦，土壤主要成分为积土及砂质粘土，层厚为1.6~7 米不等。
2）地下水位一般为0.7 米。
3）地耐压力为20 吨/平方米。
1.2电力负荷计算依据相关公式e x js P K P *=φtan *js js P Q = φcos /js js P S =现以NO.2变电所车间负荷计算为例，计算过程如下：（在计算各车间变电所负荷合计时，同时系数分别取值：p K =0.9；q K =0.95） NO.2变电所 单丝车间：有功功率：)1(js P =d K e P =1385.00×0.6=831 KW 无功功率：)1(js Q = )1(js P φtan =831×1.30=1080.3 Kvar 视在功率：)1(js S =ϕcos )1(js P =831÷0.6=1385 KV ·A水泵房及其附属设备：有功功率：)2(js P =d K e P =20.00×0.65=13 KW 无功功率：)2(js Q = )2(js P φtan =13×0.75=9.75 Kvar 视在功率：)2(js S =ϕcos )2(js P =13÷0.8=16.25 KV ·A对NO.2变电所总计可得：js P =844KW ，js Q =1090.05 KWjs S =22js js Q P +=2205.1090844+=1378.60 KV ·A 有p K =0.9；q K =0.95 改善后的总计可得：js P =844×0.9=759.60 KW js Q =1090.05×0.95=1035.55 KW js S =22js js Q P +=2255.103560.759+=1284.27 KV ·A以此得出相关量填入下表：表格 1 全厂各车间电气设备及车间变电所负荷计算表（380V侧）2．变电所高压电器设备选型2.1 补偿电容器选择依据设计要求可知，本厂功率因数应在0.9以上，而本厂的无功功率明显大于有功功率：cos φ=2392.02/4059.42=0.59远远小于要求的功率因数，所以需要进行无功补偿，综合考虑，设计为在低压侧进行补偿，这里选择功率因数为0.93.以对NO.1变电所进行无功补偿计算为例：Qc=21tan tan φφjs js P P -=788.58tan(arccos0.59)-788.58tan(arccos0.93)=771.76.Kvar由计算数据可以得到要补偿的功率，实际需总补偿800kvar ，故选用8个1-100-B WF6.3并联电容器进行补偿。
补偿前后数值填入下表：表格 2 个变电所无功补偿表2.2 主变压器的选择由于该厂的负荷属于三级负荷，对电源的供电可靠性要求一般，同时经题目要求，以所带负荷功率为依据。
(1)只装一台变压器的变电所变压器的容量T S :应满足用电设备全部的计算负荷30S 的需要，即js T S S ≥(2)装有两台变压器的变电所每台变压器的容量T S 应满足以下两个条件。
①任一台变压器工作时，宜满足总计算负荷30S 的大约60%~70%的需要，即T S =（0.6~0.7）js S②任一台变压器工作时，应满足全部一、二级负荷30S 的需要，即)21(+≥js T S S由此对五个变电所变压器进行选择： （1）NO.1选择两台变压器互为暗备用 js T N S S ⨯≥7.0.=0.7×846.48=592.536 KV ·A选择为两台10/6309-S 型低损耗配电变压器，其连接组别采用0Yyn （2）NO.2选择两台变压器互为暗备用 js T N S S ⨯≥7.0.=0.7×795.28=556.7 KV ·A选择为两台10/6309-S 型低损耗配电变压器，其连接组别采用0Yyn（3）NO.3选择一台变压器 ≥T N S .401.72 KV ·A选择为两台10/5009-S 型低损耗配电变压器，其连接组别采用0Yyn （4）NO.4选择一台变压器 ≥T N S .267.74 KV ·A选择为两台10/3159-S 型低损耗配电变压器，其连接组别采用0Yyn （5）NO.5选择两台变压器互为暗备用 js T N S S ⨯≥7.0.=0.7×208.75=146.12 KV ·A选择为两台10/2509-S 型低损耗配电变压器，其连接组别采用0Yyn表格 3 变压器选择2.3 补偿后高压侧负荷计算 变压器功率损耗计算：201⎪⎭⎫⎝⎛∆+∆=∆e js d b S S P n P n P （KW ）201⎪⎭⎫⎝⎛∆+∆=∆e js d b S S Q n Q n Q （KW ）100%00eS I Q =∆ （kvar ）100%ed d S U Q =∆ （kvar ）以变压器NO.1为例计算有功，无功损耗：201⎪⎭⎫ ⎝⎛∆+∆=∆e js d b S S P n P n P =2⨯1.2+21⨯6.2⨯()2630/48.846=8 KW 100%00eS I Q =∆=()100/6309.0⨯=5.67 kvar 100%ed d S U Q =∆=()100/6305.4⨯=28.35 kvar201⎪⎭⎫ ⎝⎛∆+∆=∆e js d b S S Q n Q n Q =2⨯5.67+21⨯28.35⨯()2630/48.846=36.93 kvar 总有功功率 js P =788.58+8=796.58 KW 总无功功率 js Q =307.69+36.93=344.62 KW总视在功率 js S =2262.34458.79622+=+js js Q P =867.93 KV ·A 将所有补偿后负荷计算完成下表：表格 4 补偿后高压侧负荷表3．短路电流计算3.1 三相短路电流的计算公式（标幺值计算方法）： 基准容量Sd=100MVA ，基准电压Uav=37KV ，=2d U 10.5KV (1)电力系统的电抗标幺值: *1X =Sd/Soc(2)电力线路的电抗标幺值: 20*/d d L U LS X X = (3)电力变压器的电抗标幺值: N d K T S S U X 100/%*=(4)三相短路电流周期分量有效值: *)3(/∑=X I I d (5)短路点处的次暂态短路电流: )3()3()3(I I I ==∞(6)短路冲击电流： )3"(55.2I i sh =（高压系统） )3"(84.1I i sh = （低压系统） (7)冲击电流有效值: )3"(51.1I I sh =（高压系统） )3"(09.1I I sh = （低压系统）(8)三项短路容量： *)3(/∑=X S S d(9))3()2(866.0I I =， )3()2(866.0sh sh i i =， )3()2(866.0shsh I I =3.2 短路计算等效电路3.3 短路电流计算取基准容量d S =100MVA ，高压侧基准电压kV U C 5.101= ，低压侧基kV U C 4.02= 高侧基准电流kA U S I C d d 5.5311==，低压侧基准电流kA U S I C dd 34.144322== （1）电力系统的电抗标幺值由OC S =200MVA 得：*1X =ocdS S =100÷200=0.5 （2）架空线路的电抗标幺值：由0X =0.35Ω/km l =1km 得： *2X =210c d U S lX =210.510010.35⨯⨯=0.32 （2）电力变压器的电抗标幺值，这里以NO.1为例计算，该变电所选的变压器是 S9-630/10，所以%k U =4.5%： =N dk S S U 100%⨯=)63.0100/()1005.4(⨯⨯=7.14=7.14 =8 =12.7 =16 计算K 点的短路电路总标幺值及三相短路电流和短路容量：1.总电抗标幺值*)(∑K X =*1X +*2X =0.5+0.32=0.822.三相短路电流周期分量有效值)3(K I =*)(1∑K d XI =5.5÷0.82=6.71 KA3.其他三相短路电流)3(''I =)3(∞I =)3(K I =6.71 KA)3(shi =2.55)3(''I =2.55×6.71=17.11 KA )3(shI =1.51)3(''I =1.51×6.71=10.13 KA )2(KI =0.866)3(K I =0.866×6.71=5.81 KA )2(shi =0.866)3(sh i =0.866×17.11=14.82 KA )2(shI =0.866)3(sh I =0.866×10.13=8.77 KA4.三相短路容量)3(K S =*)(∑K d X S =82.0100=121.95 MV ·A*1T X *2T X *3T X *4T X *5T X计算K1点的短路电路总标幺值及三相短路电流和短路容量：总电抗标幺值*)1(∑K X =*1X +*2X +2*1T X =0.82+7.14/2=4.391.三相短路电流周期分量有效值)3(1K I =*)1(2∑K d XI =144.34÷4.39=32.88 KA2.其他三相短路电流)3(''I =)3(∞I =)3(1K I =32.88 KA )3(shi =1.84)3(''I =1.84×32.88=60.5 KA )3(shI =1.09)3(''I =1.09×32.88=35.84 KA )2(1K I =0.866)3(1K I =0.866×32.88=28.47 KA )2(shi =0.866)3(sh i =0.866×60.5=52.393 KA )2(shI =0.866)3(sh I =0.866×35.84=31.04 KA 3.三相短路容量)3(1K S =*)1(∑K d X S =39.4100=22.78 MV ·A计算K2点的短路电路总标幺值及三相短路电流和短路容量： 计算结果与K1相同计算K3点的短路电路总标幺值及三相短路电流和短路容量：总电抗标幺值*)3(∑K X =*1X +*2X +*3T X =0.82+8=8.82 1.三相短路电流周期分量有效值)3(3K I =*)3(2∑K d XI =144.34÷8.82=16.37 KA2.其他三相短路电流)3(''I =)3(∞I =)3(3K I =16.37KA)3(shi =1.84)3(''I =1.84×16.37=30.12 KA )3(shI =1.09)3(''I =1.09×16.37=17.84 KA )2(3K I =0.866)3(3K I =0.866×16.37=14.18 KA)2(shi =0.866)3(sh i =0.866×30.12=26.08 KA )2(shI =0.866)3(sh I =0.866×17.84=15.45 KA 3.三相短路容量)3(3K S =*)3(∑K d X S =82.8100=11.34 MV ·A计算K4点的短路电路总标幺值及三相短路电流和短路容量：总电抗标幺值*)4(∑K X =*1X +*2X +*4T X =0.82+12.7=13.52 1.三相短路电流周期分量有效值)3(4K I =*)4(2∑K d XI =144.34÷13.52=10.68 KA2.其他三相短路电流)3(''I =)3(∞I =)3(4K I =10.68KA )3(shi =1.84)3(''I =1.84×10.68=19.33 KA )3(shI =1.09)3(''I =1.09×19.33=21.07 KA )2(4K I =0.866)3(4K I =0.866×10.68=9.25 KA)2(shi =0.866)3(sh i =0.866×19.33=16.74 KA )2(shI =0.866)3(sh I =0.866×21.07=18.25 KA 3.三相短路容量)3(4K S =*)4(∑K d X S =52.13100=7.4 MV ·A计算K5点的短路电路总标幺值及三相短路电流和短路容量： 计算结果与K3相同将所有计算数值填入下表：表格 5 短路电流计算表4.设备选择4.1 高压设备选择 （1）高压断路器选择：额定电压：U U e ≥ 额定电流：MAX e I I ≥ 额定开断电流：*I I ed ≥ 动稳定校验：max i i ch ≤热稳定校验：t I t I t j 22≤∞（2）隔离开关选择：额定电压：U U e ≥ 额定电流：MAX e I I ≥ 额定开断电流：*I I ed ≥ 动稳定校验：max i i ch ≤热稳定校验：t I t I t j 22≤∞（3）电流互感器选择： 准确级：0.5 1-3额定电压：U U e ≥ 额定电流：MAX e I I ≥额定负载：22e Z Z ≤ or 22e S S ≤ 动稳定校验：12e dw ch I K i ≤热稳定校验：222)(e t j I K t I ≤∞（4）电压互感器选择： 准确级：0.5 1-3一次额定电压：e e U U U 9.01.11>> 二次额定电压：V 100 V 3/100 3/100 额定负载：22e Z Z ≤ or 22e S S ≤ 4.2 高压设备选择列表表格 6 总线侧高压设备选择装置地点条件参数/KV/A/KA/KA量程 10 145.496.7117.11设备型号规格参数高压断路器ZW8-12/200 1220012.531.5隔离开关GN8-10T/200 10200—25.5高压熔断器RN2-10/0.510500200——电流互感器LQJ-10 10400/5—160××0.4=90.50电压互感器JDZ-10 10/0.1————电压互感器JDZ-10 10/0.1/0.1————避雷器FS4-1010————表格 7 10KV 侧设备选择表高压侧设备选择NO.1装置地点条件 参数 /KV /A /KA /KA量程10 50.1 6.71 17.11设备型号规参数格高压断路器ZW8-12/100 12 100 12.5 31.5隔离开关GN8-10T/200 10 200 —25.5电流互感器LQJ-10 10 75/5 ———NO.2装置地点条件参数/KV /A /KA /KA量程10 46.93 6.71 17.11设备型号规参数格高压断路器ZW8-12/100 10 100 12.5 31.5隔离开关GN8-10T/200 10 200 —25.5电流互感器LQJ-10 10 ———NO.3装置地点条件参数/KV /A /KA /KA量程0.38 610 16.69 30.17 同上设备型号规参数格高压断路器ZW8-12/100 10 100 12.5 31.5 同上隔离开关GN8-10T/200 10 200 —25.5 同上电流互感器LQJ-10 10 30/5 ———NO.4装置地点条件参数/KV /A /KA /KA量程10 17.3 6.71 17.11 同上设备型号规格参数高压断路器ZW8-12/100 10 100 12.5 31.5 同上隔离开关GN8-10T/200 10 200 —25.5 同上电流互感器LQJ-10 10 20/5 ———NO.5装置地点条件参数/KV /A /KA /KA量程10 12.28 6.71 17.11 同上设备型号规格参数高压断路器ZW8-12/100 10 100 12.5 —同上隔离开关GN8-10T/200 10 200 —25.5 同上电流互感器LQJ-10 10 15/5 ———表格8 380V压侧设备选择表低压侧设备选择NO.1装置地点条件参数/KV /A /KA /KA量程0.38 1290 32.88 60.5设备型号规格参数低压断路器DW15-1600/3 0.38 1600 40 ——低压刀开关HD13-1500/30 0.38 1500 ———电流互感器LMZJ1-0.5 0.5 1500/5 ———NO.2装置地点条件参数/KV/A /KA/KA量程0.38 1210 32.88 60.5设备型号参数规格低压断路器DW15-1600/3 0.38 1600 40 ——低压刀开关HD13-1500/30 0.38 1500 ———电流互感器LMZJ1-0.5 0.5 1500/5 ———NO.3装置地点条件参数/KV /A /KA /KA量程0.38 610 16.69 30.17设备型号参数规格低压断路器DW15-630/3 0.38 600 20 ——低压刀开关HD13-1000/30 0.38 1000 ———电流互感器LMZJ1-0.5 0.5 750/5 ———NO.4装置地点条件参数/KV /A /KA /KA量程0.38 410 13.55 24.93设备型号参数规格低压断路器DW15-600/3 0.38 600 30 ——低压刀开关HD13-600/30 0.38 600 ———电流互感器LMZJ1-0.5 0.5 500/3 ———NO.5装置地点条件参数/KV /A /KA /KA量程0.38 320 10.81 19.89设备型号参数规格低压断路器DW15-400/3 0.38 400 25 ——低压刀开关HD13-400/30 0.38 400 ———4.3 线路选择 1.架空线路选择：（1）按经济电流密度选择导线截面积线路工作时最大电流MAX I =150.39A ，本厂全年最大负荷利用小时数为5000小时，属于三级负荷。
电气工程综合课程设计
电气工程综合课程设计一、课程目标知识目标：1. 让学生理解电气工程基础理论，掌握电路分析、电力电子技术、电机控制等核心知识；2. 培养学生运用所学知识解决实际电气工程问题的能力，如设计简单电路、分析电力系统运行状况等；3. 使学生了解电气工程领域的发展趋势和新技术应用。
技能目标：1. 培养学生具备电气图纸阅读与绘制、电路仿真与测试、设备安装与调试等实践技能；2. 提高学生运用计算机软件（如CAD、Multisim等）进行电气工程设计和分析的能力；3. 培养学生团队协作、沟通表达、创新能力，为未来从事电气工程相关领域工作打下坚实基础。
情感态度价值观目标：1. 培养学生对电气工程的兴趣，激发他们探索未知、勇于创新的科学精神；2. 引导学生关注电气工程在国民经济发展中的作用，增强社会责任感和使命感；3. 培养学生严谨、勤奋、务实的学习态度，树立正确的价值观。
本课程结合高中年级学生的认知水平和兴趣特点，注重理论联系实际，提高学生的实践操作能力和创新能力。
课程目标明确，可衡量，有助于教师进行教学设计和评估，同时有利于学生了解课程预期成果，激发学习兴趣。
二、教学内容1. 电路基础：包括电路元件、基本电路定律、电路分析方法等，对应教材第一章内容；- 电路元件：电阻、电容、电感等；- 基本电路定律：欧姆定律、基尔霍夫定律等；- 电路分析方法：节点电压法、回路电流法等。
2. 电力电子技术：介绍常用电力电子器件、电路及其应用，对应教材第二章内容；- 电力电子器件：二极管、晶体管、晶闸管等；- 电路及其应用：整流电路、逆变电路、斩波电路等。
3. 电机与控制：涵盖电机原理、类型及控制方法，对应教材第三章内容；- 电机原理：交流电机、直流电机等；- 类型及控制方法：步进电机、伺服电机及其控制电路。
4. 电气工程实践：结合实际案例，进行电路设计、仿真与实验，对应教材第四章内容；- 电路设计：简单电路设计、照明电路设计等；- 仿真与实验：Multisim软件仿真、实验室实践操作。
电气工程基础课程设计报告 华科电气
课程设计说明书设计题目110kV变电站电气系统初步设计电气学院电气工程及其自动化专业班学生姓名：学号：完成日期：指导老师（签字）：华中科技大学1.对说明书的基本要求及注意事项2.说明书的编号内容参看课程设计指导书中的有关部分。
3.为清楚说明设计计算内容，应有必要的插图。
4.除插图可用铅笔绘制外，计算和说明一律用钢笔书写，并要求计算正确、完整、文字简明扼要、简介。
（打印一律用黑色）5.设计过程中所应用的公式和数据，应注明来源（参考资料的代号、页次以及图表编号等）。
6.根据计算稿本整理设计主要过程时，只须首先列出文字符号表达的计算公式，然后依次代入各相应文字符号的数值，就直接写出计算结果（不作任何运算和简化，但计算结果必须注明单位）。
7.设计中所选主要参数，尺寸或规格以及主要计算结果等，均应写入右侧结果栏中，有的也可采用表格形式列出。
8.对主要计算结果应用简短的结论。
如计算结果与实际取值相差较大时，应作简短的解释，并说明其原因。
9.对每一自成单元的内容，都应有大小标题和前后一致的顺序编号，使其醒目突出。
封面所列“设计题目”一栏，只须填写所设计的具体名称即可。
关于模板说明：前面两页必须打在同一页，即双面打印，后面内容单面打印。
目录110kV变电所电气系统设计说明书.................................................................. . (3)一、概述.................................................................. (3)1.设计目的.............................................................. (3)2.设计内容.............................................................. (3)3.设计要求.............................................................. (3)二、设计基础资料.................................................................. (4)1.待建变电站的建设规模.............................................................. (4)2.电力系统与待建变电站的连接情况 (4)3.待建变电站负荷.............................................................. (4)4.环境条件.............................................................. (4)5.其它.............................................................. (4)三、主变压器及主接线设计.................................................................. (5)1.各电压等级的合计负载及类型.............................................................. (5)2.主变压器的选择.............................................................. (5)四、短路电流计算.................................................................. (9)1.基准值的选取 (9)2.各元件参数标幺值的计算 (10)3.用于设备选择的短路电流计算 (10)五、电气设备选择 (12)1.电气设备选择的一般条件 (12)2.各回路的工作电流计算 (13)3.断路器和隔离开关选择 (14)4.导线的选择 (20)5.限流电抗器的选择 (22)6.电压互感器的选择 (23)7.电流互感器的选择 (24)8.高压熔断器的选择 (26)9.支持绝缘子和穿墙套管的选择 (26)10.消弧线圈的选择 (27)11.避雷器的选择 (27)六、课程设计体会及建议 (29)参考文献 (29)附录 (30)短路电流计算书 (30)附图：110kV变电所电气主接线图（#2图纸） (33)第页一、概述1设计目的（1）复习和巩固《电气工程基础》课程所学知识（2）培养分析问题和解决问题的能力（3）学习和掌握变电所电气部分设计的基本原理和设计方法2设计内容本设计只做电气部分的初步设计，不作施工设计和土建设计（1）主变压器选择：根据负荷选择主变压器的容量、型式、电压等级（2）电气主接线设计：可靠性、经济性和灵活性（3）短路电流计算：不同运行方式（大、小、主）、短路点与短路类型（4）主要电气设备的选择：断路器、隔离开关、电流互感器、电压互感器、高压熔断器、消弧线圈、避雷器等（5）绘制电气主接线图3设计要求（1）制定任务书（2）确定变压站各电压等级的合计负荷及负荷类型（3）选择主变压器，确定型号、相数、容量比等确定电压等级；各侧总负荷；选择台数、容量；校验近、远期变压器的负荷率，若不满足规程规定，应采取的措施；校验事故情况下变压器的过载能力；接地方式。
电气工程系实践教学设计(3篇)
第1篇一、背景随着我国经济的快速发展和科技的不断进步，电气工程领域在我国国民经济和社会发展中扮演着越来越重要的角色。
为了培养适应社会发展需求的电气工程人才，提高学生的实践能力和创新能力，电气工程系开展实践教学具有重要意义。
本文将对电气工程系实践教学设计进行探讨。
二、实践教学目标1. 培养学生掌握电气工程基本理论、基本知识和基本技能。
2. 提高学生实际操作能力和工程应用能力。
3. 培养学生的创新意识和团队协作精神。
4. 增强学生的就业竞争力。
三、实践教学内容1. 基础实践（1）电路实验：包括基本电路实验、模拟电子技术实验、数字电子技术实验等，使学生掌握电路分析方法、基本实验技能和仪器使用方法。
（2）电机与变压器实验：使学生了解电机、变压器的结构、原理和性能，掌握电机、变压器的运行和维护方法。
（3）电气测量实验：使学生掌握常用电气测量仪器和测量方法，提高电气测量能力。
2. 专业实践（1）电力系统实验：包括电力系统稳定实验、电力系统保护实验等，使学生掌握电力系统运行规律、保护原理和调试方法。
（2）电气控制实验：包括继电保护实验、可编程控制器实验等，使学生掌握电气控制系统的设计、安装和调试方法。
（3）电气设备实验：包括电气设备运行维护实验、电气设备故障诊断实验等，使学生掌握电气设备的运行、维护和故障诊断方法。
3. 综合实践（1）毕业设计：引导学生运用所学知识解决实际问题，提高学生的综合实践能力和创新能力。
（2）生产实习：组织学生到企业进行实习，使学生了解电气工程领域的实际应用，提高学生的就业竞争力。
（3）科技竞赛：鼓励学生参加各类科技竞赛，提高学生的创新意识和团队协作精神。
四、实践教学方式1. 实验室教学：建立完善的电气工程实验室，为学生提供良好的实验环境和设备，提高学生的实验技能。
2. 工程实训：与企业合作，建立校企合作实训基地，为学生提供实际工程项目实训机会。
3. 案例教学：结合实际工程项目，进行案例教学，提高学生的实际应用能力。
电气工程课程设计报告目的
电气工程课程设计报告目的一、课程目标知识目标：1. 让学生掌握电气工程基本概念，理解电路原理及电气设备的工作方式。
2. 使学生了解电气工程设计的基本流程，掌握设计电气控制系统的方法。
3. 引导学生掌握电气工程相关领域的法律法规、标准和规范。
技能目标：1. 培养学生运用所学知识进行电气控制系统设计、安装、调试及维护的能力。
2. 提高学生运用电气CAD软件绘制电气图纸的技能。
3. 培养学生运用专业软件进行电气工程仿真分析的能力。
情感态度价值观目标：1. 培养学生热爱电气工程事业，增强职业责任感和使命感。
2. 培养学生具备团队协作精神，提高沟通协调能力。
3. 引导学生关注电气工程领域的发展动态，提高自主学习能力和创新能力。
课程性质：本课程为电气工程专业核心课程，以实践性、应用性为主。
学生特点：学生已具备一定的电气工程基础知识，具有较强的动手能力和一定的创新能力。
教学要求：结合课程性质、学生特点，注重理论与实践相结合，强化实践操作训练，培养学生的实际工程能力。
通过课程学习，使学生达到以下具体学习成果：1. 能够独立完成电气控制系统的设计与安装。
2. 能够熟练运用电气CAD软件绘制电气图纸。
3. 能够运用专业软件进行电气工程仿真分析。
4. 具备较强的团队协作能力和沟通协调能力。
5. 关注电气工程领域的发展动态，具备一定的创新能力。
二、教学内容本课程教学内容主要包括以下几部分：1. 电气工程基本概念与电路原理：介绍电气工程的基本概念、电路元件、电路分析方法等，对应教材第一章。
2. 电气工程设计流程与方法：讲解电气工程设计的基本流程、设计方法及注意事项，对应教材第二章。
3. 电气控制系统设计与安装：学习电气控制系统的设计原理、设备选型、安装调试方法等，对应教材第三章。
4. 电气工程图纸绘制：教授电气CAD软件的使用方法，训练学生绘制电气图纸，对应教材第四章。
5. 电气工程仿真分析：介绍专业软件在电气工程中的应用，进行仿真分析实践，对应教材第五章。
电气工程课程设计plc
电气工程课程设计plc一、教学目标本节课的教学目标是使学生掌握PLC（可编程逻辑控制器）的基本原理和应用，培养学生对电气工程领域的兴趣和认识。
具体目标如下：1.知识目标：•了解PLC的基本组成部分和工作原理；•掌握PLC的编程方法和常用指令；•了解PLC在电气工程中的应用场景。
2.技能目标：•能够使用PLC编程软件进行简单的程序设计；•能够分析PLC程序并进行调试；•能够运用PLC解决实际工程问题。
3.情感态度价值观目标：•培养学生的创新意识和团队合作精神；•培养学生对电气工程领域的兴趣和热情；•培养学生遵守纪律、认真负责的工作态度。
二、教学内容根据教学目标，本节课的教学内容主要包括以下几个部分：1.PLC的基本原理：介绍PLC的定义、组成、工作原理和分类；2.PLC的编程方法：讲解PLC编程的基本方法、常用指令及其功能；3.PLC的应用案例：介绍PLC在电气工程领域的应用实例，如自动化生产线、控制系统等；4.PLC编程实践：通过实际案例，让学生动手实践，掌握PLC编程的基本步骤和方法。
三、教学方法为了实现教学目标，本节课将采用多种教学方法相结合的方式进行教学：1.讲授法：讲解PLC的基本原理、编程方法和应用案例；2.案例分析法：分析实际案例，让学生了解PLC在工程中的应用；3.实验法：让学生动手实践，进行PLC编程和调试；4.小组讨论法：分组讨论，培养学生的团队合作精神和创新意识。
四、教学资源为了支持教学内容和教学方法的实施，本节课将准备以下教学资源：1.教材：选用《电气工程与自动化》等相关教材，提供理论知识的学习；2.参考书：提供《可编程逻辑控制器原理与应用》等参考书籍，丰富学生的知识体系；3.多媒体资料：制作PPT、视频等多媒体资料，直观展示PLC的工作原理和应用案例；4.实验设备：准备PLC实验装置，让学生动手实践，加深对PLC编程的理解。
五、教学评估为了全面、客观地评估学生的学习成果，本节课将采用以下评估方式：1.平时表现：通过观察学生在课堂上的参与程度、提问回答等情况，评估学生的学习态度和理解程度；2.作业：布置相关的编程练习和实验报告，评估学生对PLC编程方法和应用的掌握程度；3.考试：安排一次期末考试，测试学生对PLC基本原理、编程方法和应用的全面理解。

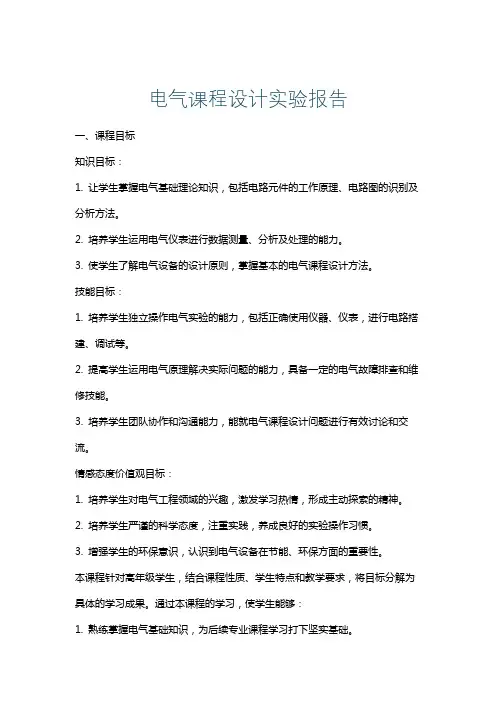

电气课程设计实验报告
