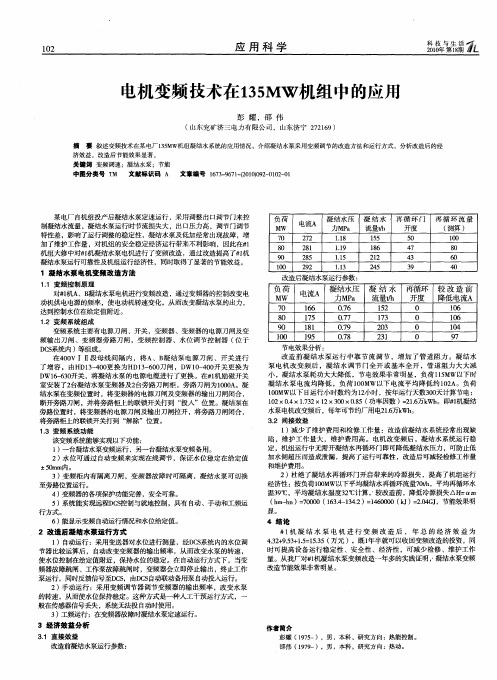

电机变频技术在135MW机组中的应用
济效益 ，改造 后节能效果 显著 。
关键 词 变频调速 ；凝结水泵 ；节能 中 豳分 类号 Ｔ 文 献标 识 码 Ａ Ｍ 文章 编 号 １７—６ １（ １） ２００ — １ ６３ ９７一２ ００ — １２０ ０ ９
某 电厂 自机组投产后凝结水泵定速运行 ，采用 调整 出口调节门来控 制凝结水流量 ，凝结水泵运行时节流损失大 ，出 口压力高 ，调节门调节 特性差 ， 响了运行 调整 的稳定性 ， 影 凝结水泵及低加经常 出现故障，增 加 了维护工作量 ，对机组的安全稳定经济运行带来不利影响 ，因此在＃ １ 机组大修中对存 机凝结水泵电机进行 了变频改造 ， ｌ 通过改造提高了＃ 机 ｉ 凝结水泵运行可靠性及机组运行经济性 ，同时取得 了显著的节能效益 。
１ 减少 了维护费用 和检修工作量 ： ） 改造前凝结水系统经常出现缺 陷，维 护工作量大 ，维护 费用 高。电机改变频后 ，凝结水 系统运行稳 定 ，机组运行 中无需开凝结水再循 环门即可降低凝结水压力 ， 可防止低 加水侧超压而造成泄漏，提高 了运行 可靠性 ，改造后可减轻检修工作量 和维护费用。 ２ 杜绝 了凝结水再循环门开启带来的冷源损失 ，提高了机组运行 ） 经济性 ： 按负荷１０ Ｗ以下平均凝结水再循环流量７ ｔ ， ０Ｍ ０ ｈ 平均再循环水 ／ 温３ ℃，平均凝结水温度３℃计算 ，较改造前，降低冷源损失 ＡＨ ａ ９ ２ ’ ＝ 珊 （ ｍ ｈ ） ７ ００（ ６ ． １ ．） １６ ００（ Ｊ ＝ ． Ｇ ，节能效果 明 ｈ — ｎ ＝ ０ ０ １３ — ３ ２ ＝ ４ ０ ０ ｋ ） ２ ４ Ｊ ４ ４ ０
１２ 变频 系统组成 ． 变频系统主要有电源刀 闸、开关 ，变频器 、变频器的电源刀闸及变 频输 出刀闸、变频器旁路 刀闸 ，变频控制器 、水位 调节控制器 （ 于 位 ＤＳ Ｃ 系统 内 ）等组成。 在 ４０ ０ Ｖ ＩⅡ段母线 间隔 内 ， Ａ 凝结 泵 电源 刀闸 、开关 进行 将 、Ｂ 了增 容 ，由ＨＤ１ － ０ 更换 为ＨＤ１— ０ 刀闸 ，ＤＷ１— ０ 开关更换 为 ３４ ０ ３ ６０ ０ ４０ Ｄ ６ ６０ Ｗ１— ３ 开关 ，将凝结水泵的 电源电缆进行了更换 。在＃ 机励磁开关 ｌ 室安装 了２ 台凝结水泵变频器及２ 台旁路刀闸柜 ，旁路刀闸为１０ Ａ ０ ０ 。凝 结水泵在变频位置时 ， 将变频器的电源刀闸及变频器 的输出刀闸闭合 ，
《高压电动机凝结水泵变频改造》范文
《高压电动机凝结水泵变频改造》篇一一、引言随着工业技术的不断进步和能源消耗的日益增长，企业对于节能减排、提高生产效率的需求愈发迫切。
在电力系统中，高压电动机凝结水泵作为重要的设备之一，其运行效率和能耗问题成为关注的焦点。
本文将探讨高压电动机凝结水泵变频改造的必要性、实施过程及改造后的效益，以期为相关领域的改造提供参考。
二、高压电动机凝结水泵的现状与问题当前，许多企业的高压电动机凝结水泵多采用定速驱动方式，这种方式的缺点在于无法根据实际需求调整电机转速，导致能源的浪费。
尤其是在负载变化较大的情况下，电机始终以固定速度运行，无法实现能源的有效利用。
此外，传统的驱动方式还可能带来设备维护成本高、系统稳定性差等问题。
因此，对高压电动机凝结水泵进行变频改造势在必行。
三、变频改造的实施过程1. 前期调研与方案设计：对现有高压电动机凝结水泵的运行状况进行全面调研，了解其负载特性、运行环境等。
在此基础上，制定详细的变频改造方案，包括设备选型、电路设计、控制策略等。
2. 设备选型与采购：根据改造方案，选择合适的变频器、电机等设备。
变频器的选择应考虑其与电机的匹配性、可靠性及节能效果等因素。
3. 电路改造与安装：对原有的电路进行改造，安装变频器及相关附件。
在安装过程中，需确保线路的连接正确、牢固，避免因接触不良导致设备损坏。
4. 控制策略的制定与实施：根据实际需求，制定合适的控制策略。
控制策略应考虑到系统的稳定性、响应速度以及节能效果等因素。
5. 调试与验收：完成改造后，进行系统的调试与验收。
调试过程中，需对系统的各项性能指标进行检测，确保其满足设计要求。
验收合格后，方可投入使用。
四、改造后的效益1. 节能减排：通过变频改造，高压电动机凝结水泵能够根据实际需求调整转速，从而实现能源的有效利用。
据统计，改造后设备的能耗可降低约XX%，有利于企业的节能减排。
2. 提高生产效率：变频改造后的系统响应速度更快，能够更好地适应负载变化，从而提高生产效率。
国家发展和改革委员会、国家能源局、财政部关于开展燃煤电厂综合升级改造工作的通知
国家发展和改革委员会、国家能源局、财政部关于开展燃煤电厂综合升级改造工作的通知文章属性•【制定机关】国家发展和改革委员会,财政部,国家能源局•【公布日期】2012.06.12•【文号】发改厅[2012]1662号•【施行日期】2012.06.12•【效力等级】部门规范性文件•【时效性】现行有效•【主题分类】电力及电力工业正文国家发展和改革委员会、国家能源局、财政部关于开展燃煤电厂综合升级改造工作的通知（发改厅[2012]1662号）各省、自治区、直辖市、新疆生产建设兵团发展改革委（能源局）、经信委（经贸委、工信委、经委）财政厅，国家电网公司、南方电网有限责任公司、华能、大塘、华电、国电、中电投、华润、神华集团公司、国家开发投资公司、中国国际工程咨询公司、中国电力工程顾问集团公司、西安热工研究院有限公司：目前，全国煤电装机约7亿千瓦，消耗煤炭占全社会消费总量的一半。
近年来，通过“上大压小”、技术进步和加强管理等措施，全国平均供电煤耗较“十一五”初期下降了10%。
另一方面，部分机组仍存在技术粗放、管理不善、能耗偏高等问题。
实施在役煤电机组综合升级改造，是能源“十二五”规划和电力“十二五”规划提出的一项重要任务，对于提高能源资源利用效率，推进电力行业加快转变发展方式，建设资源节约型、环境友好型社会具有重要意义。
现将有关事项通知如下：一、原则和目标按照“市场运作、政策扶持、试点先行、有序实施”的原则，“十二五”期间，采用成熟可靠、经济适用的先进发电技术和管理办法（详见附件一），对在役煤电机组进行综合升级改造，首批启动1000万千瓦示范项目，待取得经验后，再逐渐扩大改造规模。
二、范围和重点鼓励对供电煤耗高出同类机组平均水平5克/千瓦时以上的煤电机组实施综合升级改造。
重点支持满足下列条件的机组申报国家燃煤电厂综合升级改造项目年度实施计划。
（一）单机容量大于10万千瓦、小于100万千瓦。
（二）投产运行2年以上。
凝结水泵节能优化改造
凝结水泵节能优化改造摘要：随着我国推进经济结构的调整和发展方式的转变，电力体制改革逐步实行竞价上网。
这要求电力企业一方面努力降低发电耗能与成本，另一方面加大脱硫、除尘等设备投入，严格降低污染排放。
在提高上网电价竞争力的途径中，厂用电的节能见效快，适应当今环境与能源的需求，加强凝结水泵节能优化改造举足轻重。
关键词：凝结水泵；节能优化；改造引言：凝结水系统的功能是将凝汽器回收的汽轮机排汽，经凝结水泵加压，再到锅炉继续加热，作为工质循环的一个必要环节，同时在这个过程中也对凝结水进行了加热，回收了汽轮机轴封汽加热凝结水，增加了汽轮机的循环热效率。
凝结水泵作为凝结水系统最重要的辅机设备，占机组厂用电率的比率非常大。
1、凝结水泵改造前分析某厂2×600MW机组凝结水泵额定容量1618t/h，转速1490RPM，压头367mH2O。
凝泵电机为立式6000V电机，额定容量2100KW，额定电流229.06A，额定转速1490转，定速运行，为了适应机组不同负荷下的流量要求，在凝结水泵的出口主管路上装有除氧器水位主、辅调节阀来调节除氧器上水流量，此种调节方式为挡板调节，无法改变驱动泵电机功率，机组负荷360MW——600MW变化时，调节阀阀门开度在40％－80％之间变化，产生较大的节流损失。
凝结水泵进行变频改造，对节能降耗，降低厂用电率将有显著的作用。
2、凝泵改造的效果及应用2.1系统控制优化原除氧器水位控制系统，采用除氧器水位控制调门控制除氧器水位的同时，增加一路自动控制信号输出控制凝泵变频器，控制除氧器水位稳定在给定值2500mm±200mm。
在DCS上增加操作面板，当运行人员将凝泵启动且投入变频控制方式，便可以通过DCS操作面板手动调节变频器指令，系统稳定后通过操作面板可以将变频器投入自动运行。
机组负荷较高时（根据实际情况而定）运行人员将除氧器水位控制调门切至“手动”方式并全开调门，以减少节流损失，由变频器根据自动控制系统的指令自动调节除氧器水位。
基于中压变频技术的13 5MW机组凝结水泵的节能改造
基于中压变频技术的13 5MW机组凝结水泵的节能改造摘要：本文从对135MW机组凝结水泵和中压变频技术的介绍，对基于中压变频技术的135MW机组凝结水泵的节能改造设计及调试进行剖析，最后就基于中压变频技术的135MW机组凝结水泵的节能改造中需要注意的事项进行说明。
关键词：中压变频135MW机组凝结水泵节能改造1 135MW机组凝结水泵和中压变频技术说明1.1 135MW机组凝结水泵运行时存在的问题结合当前135MW机组凝结水泵的实际应用状况，笔者总结认为当前135MW机组凝结水泵在运行时还存在如下几个方面的问题：(1)135MW机组凝结水泵所采用的双速交流电动机在运行中由于调速范围比较窄，因此在调速时操作比较困难。
(2)135MW机组凝结水泵的电动机启动时，启动电流往往为额定电流的6到8倍，这样容易对电动机的定子绕组绝缘层造成损害，进而影响电动机的使用寿命。
(3)135MW机组凝结水泵运行时的阀门调节操作容易导致水位阀门执行机构的各种故障，进而严重影响凝结水泵各种功效的发挥。
(4)135MW机组凝结水泵的水位调节阀门动作迟缓，很难满足最佳的调节效果。
(5)135MW机组凝结水泵的功耗无法随机组负荷变化进行调整，浪费电能。
1.2 中压变频技术的原理中压变频的调速原理公式：n=60f (1-s) /p2 135MW机组凝结水泵的节能改造设计及调试2.1 135MW机组凝结水泵的节能改造设计说明2.1.1主回路的改造设计。
采用135MW机组凝结水泵原有的电源开关经中压变频装置、进线和出线刀闸至水泵电动机。
其中进线与出线刀闸利用旁路刀闸连接在一起，来有效控制变频事故的发生。
2.1.2保护回路的改造设计。
在不改变135MW机组凝结水泵原有保护功能的前提下，通过增加变压器保护机制来通过压板实现工、变频投入与退出考虑到工、变频方式下保护定值是不一样的，因此需要采用两套回路保护装置。
2.1.3控制回路的改造设计。
利用变频技术对给水泵电机的节能改造及综合效益分析
利用变频技术对给水泵电机的节能改造及综合效益分析随着节能环保意识的不断增强，对于水泵电机的节能改造越来越受到关注。
变频技术作为一种高效节能的控制手段，被广泛应用于给水泵电机的节能改造中。
本文将从变频技术的原理及应用、给水泵电机的节能改造方法、节能效益分析几个方面对给水泵电机的节能改造及综合效益进行探讨。
一、变频技术原理及应用变频技术是通过改变电机的供电频率来控制电机的转速，从而实现精确的控制和节能降耗的一种技术。
变频器作为变频技术的核心设备，通过改变输入电压的频率和幅度来调节电机的输出转速，实现能源的有效控制。
在给水泵电机的应用中，通过安装变频器控制给水泵电机的转速，可以实现流量的精确调节和节能降耗的目的。
由于水泵在工作过程中通常存在负载波动和流量变化的情况，传统的固定速率供电方式将使电机的能耗过高，浪费大量的能源。
而通过变频技术，可以根据实际需求实时调节给水泵的转速，使其在不同负载情况下达到最佳运行效果，提高系统的能效。
二、给水泵电机的节能改造方法1.安装变频器：将变频器安装在给水泵电机的供电线路上，通过改变电机的供电频率来实现对电机转速的精确控制。
2.设置参数：根据实际需求和给水泵电机的特性，对变频器进行参数设置，如最大转速、最小转速、流量曲线等。
3.控制策略选择：根据给水泵电机的实际工况，选择合适的控制策略，如恒差压控制、恒流控制等。
4.运行监测与调试：安装好变频器后，进行运行监测和调试，通过监测参数的变化来控制给水泵电机的工作状态，并进行相应的调整。
三、节能效益分析变频技术对给水泵电机的节能改造可以带来显著的节能效益和经济效益。
1.提高能效：通过变频技术控制给水泵电机的转速，可以使其在实际工况中保持最佳的能效，降低电机的无功耗和机械损耗，提高系统的效率。
2.节约能源：传统的固定速率供电方式会使给水泵电机在不同负载情况下效率低下，浪费大量的能源。
而变频技术可以根据实际需求实时调节给水泵的转速，使其在不同负载情况下达到最佳运行效果，节约能源。
探讨135MW机组给水泵及其节能改造
探讨135MW机组给水泵及其节能改造1.引言近年来，唐湖电力分公司对生产运行期间的环境保护工作予以高度重视，前后总计投入8770万元用于对环境保护设施的建设，有效实现了环保设施的“三同时”，且达到验收标准。
本文主要对公司135MW机组给水泵及其系统节能改造进行分析。
2.135MW机组给水泵及其系统存在的主要问题2.1泵的运行效率低大量实践表明，QFS-135-2双水内冷发电机给水泵的运行效率通常为70%左右，比先进设备低大约6%-8%，大大增加了给水的耗电功率。
2.2出力不够，对机组的满负荷运行造成影响随着电网调峰幅度的不断提升，电厂在原有的电机和泵之间加设了液力耦合器，实现对电机的调速运行。
因耦合器存在着一定的滑差，导致泵余量不足的情况出现，对机组的满负荷运行造成一定影响。
2.3叶轮和导叶通流部分的匹配不合理一旦叶轮与导叶的通流部分出现匹配不合理的情况，则极易导致泵的高效点与运行工况偏离的情况出现。
为此，应通过增加叶轮直径的方式实现对泵出力的提升，且在车削原正导叶之后，需进一步增加导叶进口通流的面积，使得泵的高效工况点逐步向大流量偏移。
总之，泵效率低的一大重要原因就是通流面积大。
2.4系统复杂，阻力增加为满足锅炉正常水位的需求，原有给水系统采用的是给水调节阀系统，加装耦合器之后，泵则改为调速运行状态，通过对泵转速的调整可以满足锅炉正常水位的需要。
加上给水操作台存在着一定的压差损失，无形中增加了泵的耗电功率。
3.135MW机组给水泵及其系统的节能改造措施3.1重新设计叶轮和导叶型线结合电厂的实际运行情况，对叶轮和导叶型线予以重新设计。
具体来说，主要表现为以下几个方面：第一，在对叶轮进口进行选择的过程中，可以使用口径较小的设备，从而有效降低泵的容积损失；第二，选择较大的反导叶出口角度，使得叶轮进口的流动性更加流畅、合理；第三，需要对导叶入口的速比进行合理选择，以便减小正导叶的入口面积，从而实现对泵的工况点和运行的控制，大大提升设备的高效运行范围；第四，不需要对中段进行更换，正导叶出口可以使用半圆截面，从而实现扩散段长度和扩散损失的降低；第五，选择较大的导叶进口基圆直径，并对叶轮直径的计算范围适当拓宽，以便满足机组的实际运行需求；第六，对泵的性能参数加以选择，使其能够适应机组不同参数的运行要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于中压变频技术的135MW机组凝结水泵的节能改造
摘要:本文从对135mw机组凝结水泵和中压变频技术的介绍,对基于中压变频技术的135mw机组凝结水泵的节能改造设计及调试进行剖析,最后就基于中压变频技术的135mw机组凝结水泵的节能改造中需要注意的事项进行说明。
关键词:中压变频 135mw机组凝结水泵节能改造
中图分类号:tn77 文献标识码:a 文章编
号:1674-098x(2012)05(b)-0062-01
1 135mw机组凝结水泵和中压变频技术说明
1.1 135mw机组凝结水泵运行时存在的问题
结合当前135mw机组凝结水泵的实际应用状况,笔者总结认为当前135mw机组凝结水泵在运行时还存在如下几个方面的问
题:(1)135mw机组凝结水泵所采用的双速交流电动机在运行中由于调速范围比较窄,因此在调速时操作比较困难。
(2)135mw机组凝结水泵的电动机启动时,启动电流往往为额定电流的6到8倍,这样容易对电动机的定子绕组绝缘层造成损害,进而影响电动机的使用寿命。
(3)135mw机组凝结水泵运行时的阀门调节操作容易导致水位阀门执行机构的各种故障,进而严重影响凝结水泵各种功效的发挥。
(4)135mw机组凝结水泵的水位调节阀门动作迟缓,很难满足最佳的调节效果。
(5)135mw机组凝结水泵的功耗无法随机组负荷变化进行调整,浪费电能。
1.2 中压变频技术的原理
中压变频的调速原理公式:n=60f(1-s)/p
2 135mw机组凝结水泵的节能改造设计及调试
2.1 135mw机组凝结水泵的节能改造设计说明
1)主回路的改造设计。
采用135mw机组凝结水泵原有的电源开关经中压变频装置、进线和出线刀闸至水泵电动机。
其中进线与出线刀闸利用旁路刀闸连接在一起,来有效控制变频事故的发生。
2)保护回路的改造设计。
在不改变135mw机组凝结水泵原有保护功能的前提下,通过增加变压器保护机制来通过压板实现工、变频投入与退出考虑到工、变频方式下保护定值是不一样的,因此需要采用两套回路保护装置。
3)控制回路的改造设计。
该变频装置的控制回路需要一路三相的380v电源和一路交直流的220v电源。
其中三相电源通过一套双电源快切装置由外回路的交直流电源供电,三相电源主要负责变频装置冷却分机的供电,而交直流电源主要负责功率器件电源板的供电。
当变频装置电源送电而未启动时,380v电源掉电变频装置将进行电源开关的跳闸。
如掉电超过一定的时间限制的话,变频装置立即进行电源开关的跳闸。
4)热工逻辑的改造设计。
热工逻辑的改造主要是根据旁路柜中刀闸的位置状态来对工、变频方式的电源开关进行切换。
5)冷却方式的改造设计。
为确保能够在保证变频装置正常运行的前提下实现节能的目的,可以通过改进房体的进风孔和出风道的冷却方式来实现。
2.2 135mw机组凝结水泵的节能改造调试说明
135mw机组凝结水泵的节能改造调试过程中出现的问题及相应的解决方法如下:
(1)启动和停止信号的干扰和丢失问题:相应的解决措施如下:第
一、对于电缆控制信号因受到较大干扰而引起设备停运的问题。
可以通过增设中间继电器的方法来解决问题。
第二、对于因指令信号丢失而不能维持电动机正常运转的问题。
可以通过更换变频装置的控制部分来有效的解决问题。
(2)控制电源故障问题:在对135mw机组凝结水泵的节能改造进行调试时会出现因控制电源切换装置的切换时间过长而导致的控制电源故障问题。
这一问题可以通过更换快速切换装置来有效的解决。
(3)控制板、功率模块损坏问题:在对135mw机组凝结水泵的节能改造进行调试时会遇到个别变频装置的控制板、功率模块损坏的问题,其原因为电子器件的长期存放可能造成其质量下降。
对于控制板有损坏的,可以通过更换相应的控制板来解决问题,对于功率模块有损坏的可以通过更换相应的功率模块或增设相应的功率单元旁路来保证变频装置的正常使用。
3 135mw机组凝结水泵的节能改造的经济效益及改造中需要注意的事项
3.1 135mw机组凝结水泵的节能改造的经济效益分析
为了135mw机组凝结水泵节能改造后的节能情况,选取相应机组分别在三种不同负荷工况下,将改造前后两种运行方式下的运行情况进行对比,机组运行工况以及改造前后两种运行方式下的耗电量
结果如表1所示。
从上表中的相关数据可以看出,在三种不同负荷工况下,135mw机组凝结水泵节能改造后的节电效果显著。
按135mw机组凝结水泵节能改造后平均每小时节电量675kwh计算,全年可节约电量2932200kwh。
如果电价按0．342元／kwh计算的话,将会给单位带来直接的经济效益达100.28万元。
3.2 135mw机组凝结水泵的节能改造中需要注意的事项
结合大量的关于135mw机组凝结水泵的节能改造实践经验,笔者总结认为在135mw机组凝结水泵的节能改造中需要注意如下几个方面的事项。
第一、135mw机组凝结水泵变频装置的冷却机制设计的是否合理在很大程度上决定了135mw机组凝结水泵的节能改造效果的成败,特别在夏季高温的情况下需增加其他的冷却手段,135mw机组凝结水泵在应用大容量变频装置时,根据实际情况,建议采用空冷和水冷方式。
第二、为了有效控制于135mw机组凝结水泵的节能改造后故障的发生,建议增设单元旁路功能,在不影响变频装置整体运行的前提下,可自动切除故障单元,从而有效预防故障的发生。
第三、为了有效控制135mw机组凝结水泵的转矩波动所产生的负载,应在了解实际工艺、工况条件下,要确保中压变频装置选型的额定电流一定要大于工频运行的最大电流。
第四、目前国内很多电厂在对135mw机组凝结水泵进行节能改造时所采用的变频装置多为开环控制方式,这并不能很好地发挥变频装置的节能效果,因此,建议采用的变频装置应为闭环控制方式。
第五、在机组建设时期需考虑变
频装置的安装,目前很多电厂在对135mw机组凝结水泵进行节能改造时均遇到了变频装置安装问题,为了杜绝变频装置安装问题的发生,要在机组建设期妥善处置好变频装置的安装问题,而且在变频装置选型时应考虑反转起动问题。
4 结语
目前国内火电机组燃煤问题非常棘手,降低厂用电率、降低煤耗是长期工作目标,通过对基于中压变频技术的135mw机组凝结水泵的节能改造的节能分析可以看出,对大电机、大负荷旋转机械的变频改造将是提高其节能效果的重要手段。
随着中压变频技术的不断发展和成熟,相信中压变频技术在火电厂领域将会应用的日益广泛。
参考文献
[1] 周东辉.中压变频技术在200mw机组控制中的应用[j]．现代电力,2010(5).。
