2019年低压电工实操27501
科目一口述简答题K1-1电工仪表安全使用考核容：测量交、直流电压，直流电流，电阻仪表的作用：1.万用表一般可以测量交流电压、直流电压、直流电流、电阻。
2.钳形电流表可以在不需要断开电路的情况下直接测量交流电流。
3.摇表又称兆欧表，专门用于测量电气线路或设备的绝缘电阻。
4.接地电阻测量仪使用用于测量各种情况下的接地电阻。
使用前检查1.万用表：合格证、外观、指针、表笔、档位检查及调零。
2.钳形电流表：合格证、外观、指针、档位、钳口检查及调零。
3.兆欧表：合格证、外观、指针、表笔、旋把、电压等级检查及校验（开路检查、短路检查）。
4.接地电阻测量仪：合格证、外观、指针、表笔、档位、手柄、配件检查及校验（短路检查）。
K1-2电工仪表安全使用考核容：测量三相交流电动机线电流、相电流、零序电流K1-3电工仪表安全使用考核容：测量三相交流电动机的相间绝缘电阻、相对地绝缘电阻结果判断：低压设备或线路的绝缘电阻不低于0.5MΩ为合格Ⅰ类电动工具的绝缘电阻不应低于2MΩⅡ类电动工具的绝缘电阻不应低于7MΩⅢ类电动工具的绝缘电阻不应低于1MΩK1-4电工仪表安全使用考核容：测量接地装置的接地电阻1.短路试验短路试验：不管是三端钮的仪表还是四端钮的仪表，均将所有端钮连接起来，测量表度盘旋转到刻度“0”位置上，顺时针摇动手柄，表的指针也应在刻度“0”位上，短路状态摇动手柄时，手感觉比较重。
2.结果判断：保护接地、工作接地电阻不应大于4Ω；重复接地电阻不应大于10Ω三类建筑防雷接地不应大于30Ω（防雷接地电阻不应大于10Ω）；防静电接地电阻不应大于100ΩK1-5电工安全用具使考核容：登高作业1、需用用具：防护手套、防护服、绝缘鞋、安全帽、安全带、脚扣或登高板2、使用前的检查。
3、正确佩戴及使用登杆作业前必须申请监护人4、口述以上用具作用及保养要求1.低压验电器（电笔）作用：低压验电器是检测电气设备、电路是否带电的一种常用基本安全用具。
使用场合：电压测量围为60～500V，高压500V的电压不能用普通低压验电器来测量。
保养：保存在干燥处，避免摔碰。
检查：（1）检查笔身有无破损；（2）在确定带电线路的相线上测试电表是否发亮。
2.绝缘手套作用：绝缘手套作为低压（1KV及以下）工作时的基本安全用具，可直接操作电气设备，而高压是只能作为辅助安全用具。
使用场合：保养：（1）使用后，应将外污物擦洗干净，待干燥后，撒上滑石粉；（2）放在干燥通风场所，避免直射，避免接触酸、碱、油等腐蚀品；（3）应倒立竖放，列册登记。
检查：合格证、有效期、外观、电压等级检查及充气试验。
3.绝缘鞋作用：低压绝缘鞋可作为防跨步电压的基本安全用具。
使用场合：保养：（1）放在干燥通风场所，避免直射，避免接触酸、碱、油等腐蚀品；（2）应倒立竖放，列册登记。
检查：合格证、有效期、外观、耐压数值检查。
4.绝缘靴作用：高压绝缘靴可作为防跨步电压的辅助安全用具。
使用场合：保养：（1）放在干燥通风场所，避免直射，避免接触酸、碱、油等腐蚀品；（2）应倒立竖放，列册登记。
检查：合格证、有效期、外观、耐压数值检查。
5.安全帽作用：用来防止冲击物伤害到头部的防护用品。
使用场合：保养：（1）安全帽不宜长时间在下暴晒；（2）安全帽要放在干燥通风场所，避免直射和靠近热源的，避免接触酸、碱、油等腐蚀品；（3）应保持安全帽整洁，不能接触火源，不要任意涂刷油漆，不准当凳子用。
检查：合格证、有效期、外观检查。
6.防护眼镜作用：防护眼镜用于保护眼睛和面部免受紫外线、红外线和微波等电磁波的辐射，以及粉尘、烟尘、金属和砂石碎石屑以及化学溶液溅射的损伤。
使用场合：保养：（1）放置时，将眼镜的凸面朝上，若将凸面朝下摆放眼镜，会磨花镜片；（2）用后请及时用净水冲洗，并用专用拭镜布将水珠擦干净，以延长眼镜寿命；（3）不宜长时间在下暴晒。
检查：合格证、外观检查。
7.安全带作用：安全带是用来防止失足下落摔伤的安全用具。
使用场合：2米及以上高处作业。
保养：（1）安全带应该用温和的肥皂水清洁，绝对不可以使用酸溶剂或基于酸或溶剂的任何物品。
（2）在远离热源和通风良好的地方晾干；（3）保存在干燥通风，避免直射的场所，避免腐蚀性气体以及过冷过热；（4）每半年做一次载荷试验。
检查：合格证、有效期及各配件外观检查。
8.携带型接地线作用：携带型接地线是用来防止工作地点突然来电，消除停电设备或线路可能产生的感应电压，以及泄放停电设备或线路剩余电荷的重要安全工具。
使用场合：保养：（1）携带型接地线检验周期为每5年一次；（2）放在干燥通风场所，避免直射，避免酸、碱、油等腐蚀品。
检查：合格证、连接牢靠、截面积检查。
9.绝缘夹钳作用：在带电的情况下，绝缘夹钳是用来安装或拆卸熔断器的工具。
在35KV及以下的电力系统中，作为基本安全用具。
使用场合：保养：放在干燥通风场所，避免直射，避免酸、碱、油等腐蚀品。
检查：合格证、有效期、外观、电压等级检查。
10.绝缘垫作用：在带电操作断路器或隔离开关时增强操作人员对地绝缘，防止接触电压与跨步电压对人体的伤害。
使用场合：一般铺在配电室的地面上。
保养：放在干燥通风场所，避免直射，避免酸、碱、油等腐蚀品。
检查：合格证、有效期、外观、电压等级检查。
11.登高板作用：用来攀登电杆。
使用场合：保养：放在干燥通风场所，避免直射，避免酸、碱、油等腐蚀品。
检查：合格证、各配件外观检查、人体载荷冲击试验。
12.脚扣作用：用来攀登电杆。
使用场合：保养：放在干燥通风场所，避免直射，避免酸、碱、油等腐蚀品。
检查：合格证、各配件外观检查、人体载荷冲击试验。
K1-6电工安全用具使用考核容：挂接接地线1、需用用具：验电器、防护手套、防护服、绝缘鞋（靴）、安全帽、防护眼镜、携带型接地线、标示牌（禁止合闸，有人工作）2、使用前的检查。
3、正确佩戴及使用操作前必须申请监护人4、口述以上用具作用及保养要求科目二口述简答题K2-1电动机单向连续带点动运转线路的接线（不接主线路）（1）断路器QF的作用、选择依据；答：作用：低压短路器是在低压电路中分断和接通负荷电路。
选择依据：①断路器额定电流大于等于1.25～1.3倍电动机额定电流；②断路器额定工作电压不小于线路额定电压（2）短路保护与过载保护的区别；答：短路保护是指线路或设备发生短路时，能迅速切断电源的一种保护；过载保护是指当线路或设备的负荷超过允许围时，能适当延时后切断电源的一种保护。
K2-2三相异步电动机正反转线路接线（只接主线路）（1）交流接触器KM的作用，选择依据；答：作用：用于接通、分断线路，或频繁的控制电动机等设备运行，具有失压、欠压的保护功能。
选择依据：①线圈电压与线路电压相符；②主触点额定电流不小于线路额定电流。
（2）热继电器的整定方法；答：热继电器的整定电流等于电动机的额定电流K2-3三相异步电动机正反转线路接线（不接主线路）（1）交流接触器的作用、选择依据；答：作用：用于接通、分断线路，或频繁的控制电动机等设备运行，具有失压、欠压的保护功能。
选择依据：①线圈电压与线路电压相符；②主触点额定电流不小于线路额定电流。
（2）正反转控制电路中KM1和KM2常闭触点起什么作用？答：起互锁作用，是为了防止两个交流接触器同时吸合导致主电路短路事故。
K2-4单相电能表带照明灯的安装及接线－双控日光灯（1）室灯具的安装规程；答：①室灯具距离地面高度不得低于2m（1.8m）；②危险性较大的场所，当灯具距离地面高度小于2.4m时，使用额度电压为36V及以下的照明灯具，或专用保护措施。
3.开关安装高度不低于1.3米。
（2）漏电保护开关的作用、选择依据；答：①作用：发生漏电时能及时切断电源。
②选择：开关极数，漏电动作电流与动作时间。
用于防止各类人身触电事故的，应选用30mA，0.1s的漏电保护开关。
K2-5单相电能表带照明灯的安装及接线－单控灯加插座（1）插座安装规程；答：1）插座安装高度：一般场所不小于1.3m，托儿所、幼儿园及小学不宜小于1.8m；2）插座的接线：左零（N线）右火（相线）上接保护零线（PE）。
（2）工作零线（N）与保护零线（PEN）的区别；答：工作零线通过单相回路电流和三相不平衡电流，正常时有电流流过；保护零线是通过故障电流，正常时无电流流过。
K2-6带电流测量的电动机运行控制电路接线（只接一相电流测量回路）（1）电流表、电流互感器的选用原则；答：1）电流互感器额定一次工作电流按运行电流120%～150%的围选择；2）确定电流互感器变比；3）根据电流互感器的变比选择电流表（2）电流互感器的使用注意事项？答：1）电流互感器的二次回路在任何情况下不得开路；2）互感器的二次线圈一端和铁芯都要可靠接地。
K2-7导线的连接1.导线连接要点：注意缠绕圈数和缠绕均匀紧密。
1）单股导线平接：互绞3圈，缠绕圈数5～6圈；T接：缠绕圈数6～8圈。
2）10mm2七股导线平接：第一组缠绕圈数2圈，第二组缠绕圈数2圈，第三组缠绕圈数2圈，剪去前面4股后再缠三圈；T接：分支的4根插中间，3根的在上面，3根缠绕3～4圈，4根缠绕4～圈。
绕好左右对称。
2.问答（1）导线的连接要求？答：1）接触紧密，接头电阻小，稳定性好，与同长同截面同材料的电阻比不大于1；2）接头的机械强度应不小于原导线机械强度的90%；3）耐腐蚀；4）接头绝缘强度应与导线的绝缘强度一样。
（2）(2)根据给定的功率（50A及以下的电流）估算选择BV导线的截面（口述选择结果）两次。
十下五,百上二,二五三五四三界,七零九五两倍半,温度八九折，铜材升级算。
估算方法：按“10下五，铜线升降算”口诀。
如28A（28/5=5.6,应选6mm2的铝导线，4mm2的铜导线）注意导线截面的单位：mm2书写错误举例：4，42，4平方，4m2，这些都是错误的。
科目三K3-1判断作业现场存在的安全风险、职业危害标示牌+图片或视频安全标志图片来源：GB2894-2008《安全标志及其使用导则》参考答案配电箱隐患图：1. 配电箱没有接地，应接地线。
2.线路裸露，应穿管或线槽敷设。
3.1米的高度不够，应1.7米至1.9米。
4.至一类电动工具没有装漏电开关，应安装漏电开关。
5.一类电动工具电源线乱拉乱接，接头绝缘有破损。
6.电源进线相线与零线没有进同一开关。
7.配电箱没有按照总开关分开关的方式接线且额定电流一样大。
8.箱有杂物。
9.电源线没有按黄绿红配线。
10.临时配电箱隐患图：1.临时配电箱高度不够，应不少于0.8米。
2.电源线没有套管保护，应穿管保护线路。
3.电箱锈蚀，应重新刷漆或更换。
空调/线路隐患图: 1.电源线裸露，应穿管敷设或线槽敷设。
2.空调没有接地。
应连接地线。
3.空调开关高度不够，应按1.3米~1.5米安装。
低压电工实操考试(试卷及答案)
温馨提示：本套试卷为电工精选题库，总共500道题！题目覆盖电工常考的知识点。
题库说明：本套题库包含（选择题300道，多选题50道，判断题150道）一、单选题(共计300题,每题1分)1.关于有功功率和无功功率，错误的说法是( )。
A.无功功率就是无用的功率；B.无功功率有正有负；C.在RLC电路中，有功功率就是在电阻上消耗的功率；D.在纯电感电路中，无功功率的最大值等于电路电压和电流的乘积。
答案:A2. 10KVFS型避雷器大修后工频放电电压范围应为( )KV。
A.9～11B.16～19C.26～31D.23～33答案:C3. 一支40W日光灯的电感式镇流器消耗的有功功率约为( )w。
A. 1B. 2C. 4D.8答案:D4. “禁止攀登，高压危险!”的标志牌应制作为( )。
A.红底白字B.白底红字C.白底红边黑字D.红底白边黑字答案:C5. 下列不属于TTL与非门电路特点的是( )。
A.开关速度较低B.抗干扰能力较强C.输出幅度大D.带负载能力较强答案:A6. 继电器是一种根据( )来控制电路“接通”或“断开”的一种自动电器。
A.外界输入信号(电信号或非电信号B.电信号C.非电信号答案:A7. 电力晶体管是( )控制型器件。
A.电流B.电压C.功率D.频率答案:A8. 接触器自锁控制线路中的自锁功能由接触器的( )部分完成。
A.主触头B.辅助动合触头C.辅助动断触头D.线圈答案:B9. 万用表测量电流时，应用( )以扩大量限。
A.并联电阻分流B.串联电阻分压C.电压-电流法D.配用电压互感器答案:A10. 雷电流产生的( )电压和跨步电压可直接使人触电死亡。
A.感应B.接触C.直击答案:B11. 长期带额定负载运行的交流接触器，其额定电流选为( )。
A.小于负载额定电流B.等于负载额定电流C.负载额定电流的1.32.5倍D.负载额定电流的5倍答案:C12. 一张倒闸操作票最多只能填写( )操作任务。

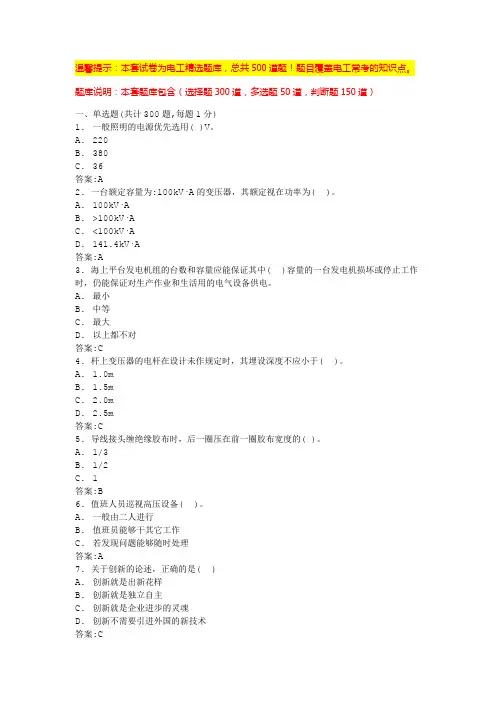

低压电工实操考试(通用版)
温馨提示：本套试卷为电工精选题库，总共500道题！题目覆盖电工常考的知识点。
题库说明：本套题库包含（选择题300道，多选题50道，判断题150道）一、单选题(共计300题,每题1分)1.一般照明的电源优先选用( )V。
A.220B.380C.36答案:A2. 一台额定容量为:100kV·A的变压器，其额定视在功率为( )。
A.100kV·AB.>100kV·AC.<100kV·AD.141.4kV·A答案:A3. 海上平台发电机组的台数和容量应能保证其中( )容量的一台发电机损坏或停止工作时，仍能保证对生产作业和生活用的电气设备供电。
A.最小B.中等C.最大D.以上都不对答案:C4. 杆上变压器的电杆在设计未作规定时，其埋设深度不应小于( )。
A. 1.0mB. 1.5mC. 2.0mD. 2.5m答案:C5. 导线接头缠绝缘胶布时，后一圈压在前一圈胶布宽度的( )。
A.1/3B.1/2C. 1答案:B6. 值班人员巡视高压设备( )。
A.一般由二人进行B.值班员能够干其它工作C.若发现问题能够随时处理答案:A7. 关于创新的论述，正确的是( )A.创新就是出新花样B.创新就是独立自主C.创新就是企业进步的灵魂D.创新不需要引进外国的新技术答案:C8. 双速电动机控制线路是利用( )来实现定子绕组接成Δ和YY的。
A.接触器B.热继电器C.熔断器D.位置开关答案:A9. 带"回"字符号标志的手持电动工具是( )工具。
A.Ⅰ类B.Ⅱ类C.Ⅲ类答案:B10. 测量三相四线制不对称负载的无功电能，应用( )。
A.具有60°相位差的三相无功电能表B.三相有功电能表C.具有附加电流线圈的三相无功电能表D.单相有功电能表答案:C11. 电气火灾发生时,应先切断电源再扑救,但不知或不清楚开关在何处时,应剪断电线,剪切时要( )。

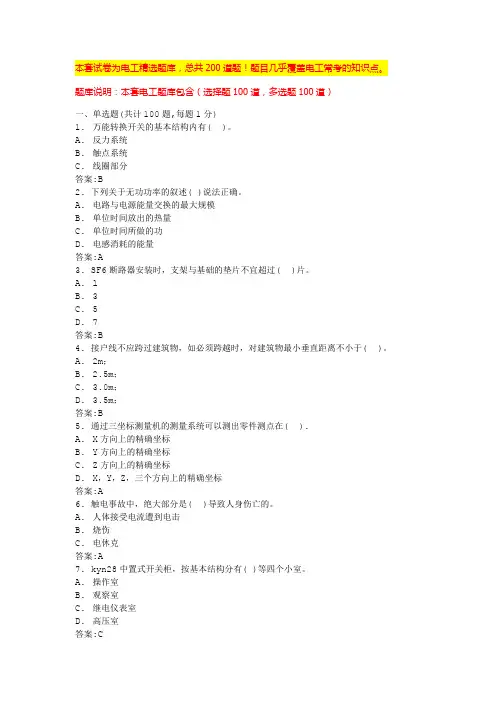

低压电工考试实操低压电工实操考试题库
本套试卷为电工精选题库，总共200道题！题目几乎覆盖电工常考的知识点。
题库说明：本套电工题库包含（选择题100道，多选题100道）一、单选题(共计100题,每题1分)1.万能转换开关的基本结构内有( )。
A.反力系统B.触点系统C.线圈部分答案:B2. 下列关于无功功率的叙述( )说法正确。
A.电路与电源能量交换的最大规模B.单位时间放出的热量C.单位时间所做的功D.电感消耗的能量答案:A3. SF6断路器安装时，支架与基础的垫片不宜超过( )片。
A.lB. 3C. 5D.7答案:B4. 接户线不应跨过建筑物，如必须跨越时，对建筑物最小垂直距离不小于( )。
A.2m；B. 2.5m；C. 3.0m；D. 3.5m；答案:B5. 通过三坐标测量机的测量系统可以测出零件测点在( ).A.X方向上的精确坐标B.Y方向上的精确坐标C.Z方向上的精确坐标D.X，Y，Z，三个方向上的精确坐标答案:A6. 触电事故中，绝大部分是( )导致人身伤亡的。
A.人体接受电流遭到电击B.烧伤C.电休克答案:A7. kyn28中置式开关柜，按基本结构分有( )等四个小室。
A.操作室B.观察室C.继电仪表室D.高压室答案:C8. 配电线路.设备检修,在显示屏上断路器{开关}或( )的操作处应设置“禁止合闸,有人工作!”或“禁止合闸,线路有人工作!”以及“禁止分闸!”标记。
A.接地刀闸B.母线刀闸C.隔离开关(刀闸)D.保护压板答案:C9. 施工现场专用电力变压器或发电机的中性点直接接地的工作接地电阻值，一般情况下取为( )A.4欧姆B.不大于4欧姆C.10欧姆D.不大于10欧姆答案:D10. 将三相负载分别接于三相电源的两相线之间的连接方法为( )。
A.星形B.并联形C.三角形D.串联形答案:C11. 双臂直流电桥主要用来测量( )。
A.大电阻B.中电阻C.小电阻D.小电流答案:C12. 在晶闸管直流电动机调速系统中,改变( ),就能改变直流电动机的转速。
低压电工考试实操(必考)
温馨提示：本套试卷为电工精选题库，总共300道题！题目覆盖电工常考的知识点。
题库说明：本套题库包含（选择题100道，多选题100道，判断题100道）一、单选题(共计100题,每题1分)1.单相交流电能表通常采用( )测量机构。
A.电动系B.电磁系C.静电系D.感应系答案:D2. 过渡时间T,从控制或扰动作用于系统开始，到被控制量n进入( )稳定值区间为止的时间称做过渡时间。
A. 2B. 5C.10D.15答案:B3. 大型水轮发电机的冷却方式是( )。
A.空冷B.氢内冷C.水内冷D.氢外冷答案:C4. 以下( )是10kv配电变压器，接线组别的正确表示方法。
A.d,yn11B.d,yn11C.d,yn11D.d,yn11答案:A5. 自耦变压器二次有2~3组抽头，其电压可以分别为一次电压U1的80%.40%.( )%。
A.10B.20C.60答案:C6. 由各级电压的电力线路,将各种发电厂.变电所和电力用户联系起来的一个( )和用电的全体,叫做电力体系。
A.发电.输电.配电B.发电.输电.变电C.变电.输电.配电答案:A7. 直流电动机回馈制动时，电动机处于( )状态。
A.电动B.发电C.空载答案:B8. 漏电保护器动作电流数值的选择，成套的开关柜，分配电盘等选用( )mA以上；防止电气火灾为300mA。
A.15；B.30；C.50；D.100；答案:D9. 直埋电力电缆线路定期检查内容包括( )等方面。
A.电缆截面B.出厂日期C.线路标桩完整答案:C10. 现在运用的某些SF6断路器的检修年限可达( )以上。
A.5年B.10年C.20年答案:C11. 在金属容器内使用的手提照明灯的电压应为( )V。
A.220B.110C.50D.12答案:D12. 电梯轿厢额定载重量为1000kg，一般情况下轿厢可乘( )人应为满载。
A.10B. 5C.20D.15答案:A13. 测量电动机线圈对地的绝缘电阻时,摇表的"L"."E"两个接线柱应( )。
2019低压电工实操考试解析(新)
制作:闫晓华
制作:闫晓华
制作:闫晓华
制作:闫晓华
制作:闫晓华
制作:闫晓华
制作:闫晓华
制作:闫晓华
制作:闫晓华
制作:闫晓华
制作:闫晓华
制作:闫晓华
制作:闫晓华
制作:闫晓华
制作:闫晓华
制、作业现场应急处置(K4)
制作:闫晓华
触电事故现场的应急处理（K41）
能正确对不同火灾类型进行判断，然后选择不同类型的灭火器并正确操作。火灾类型有安全生产过程中常见 的普通火灾、电气火灾、油罐火灾等；灭火器类型有安全生产现场常备的二氧化碳灭火器、泡沫灭火器、干 粉灭火器等。
项目 火情判断 准备工作
灭火操作
检查确认 现场清理
内容
根据火情和燃烧的对象，正确判断风向和选择合适的灭火器。
制作:闫晓华
1、安全用具使用（K1）
电工仪表安全使用（K11）
考核仪表主要有万用表和兆欧表。 电阻的测量、绝缘电阻的测量或导线的通断选择其中一个，让考生选择合适的电工仪表。
电工安全用具使用（K12）
考核的主要安全用具主要有验电笔、安全帽、安全带、绝缘手套、绝缘鞋、绝缘垫、携带式接地线、 防护眼镜、电工钳、螺丝刀等 （注：低压电工安全用具和个人安全防护用品选择其中一项进行考试，且安全用具从验电笔、绝缘手 套、绝缘鞋中选择一项；个人安全防护用品从安全帽、安全带中选择一项。）
检查灭火器压力、铅封、出厂合格证、有效期、瓶体、喷管，并迅速赶赴 火场。 站在火源上风口；离火源3—5m距离迅速拉下安全环。
手握喷嘴对准着火点，压下手柄，侧身对准火源根部由近及远扫射灭火； 在灭火材料喷完前3s迅速撤离火场，火未熄灭需急需更换操作等。
检查灭火效果；确认火源熄灭。 将使用过的灭火器放到指定位置；注明已使用。 报告灭火情况。

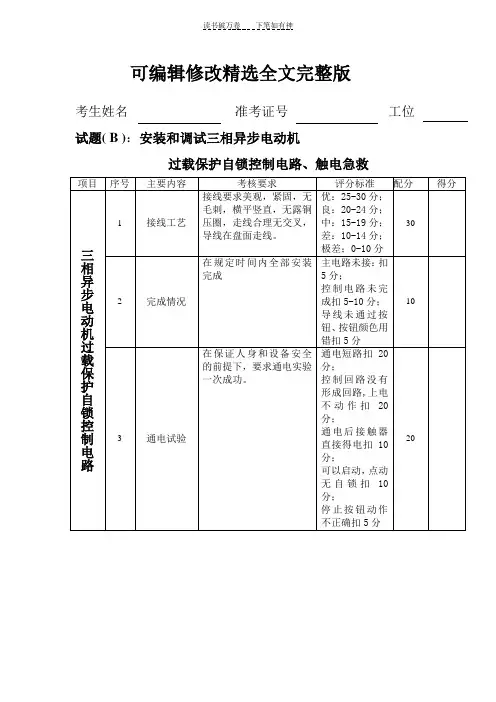

低压电工标准实操考试题(最终B)精选全文完整版
可编辑修改精选全文完整版
考生姓名准考证号工位试题( B )：安装和调试三相异步电动机
过载保护自锁控制电路、触电急救
产安全文
明
表二
作业类别：电工作业准操项目：低压电工考试地点：考生姓名：准考证号：工位：
试题：安装和调试三相异步电动机自锁连续运行控制电路
考试时间：50分钟
考核方式：实操
本题分值：70分
具体考核要点：
1、按图纸的要求进行正确熟练的接线，配线布置要合理，接线要求正确、紧
固、美观，横平竖直，尽量避免交叉跨越。
正确使用工具仪表。
2、按钮接线要接到端子排上，要注明引出标号。
3、安全文明生产贯穿于整个操作的全过程，出现严重违反考场纪律或发生重
大事故，本次操作考核视为不合格。
低压电工实操考试(完整版)(1)
温馨提示：本套试卷为电工精选题库，总共200道题！题目覆盖电工常考的知识点。
题库说明：本套题库包含（单选题100道，多选题50道，判断题50道）一、单选题(共计100题,每题1分)1.高大建筑机械设备上的接闪器长度应为( )。
A.1—1.5mB.1—2mC. 1.5—2mD.3m以上答案:B2. 热继电器的保护特性与电动机过载性贴近，是为了充分发挥电机的( )能力A.过载B.控制C.节流答案:A3. ( )线的主干线上不允许装设断路器或熔断器。
A.u相线;B.v相线;C.w相线;D.n线.答案:D4. 大小和方向随时间按正弦曲线的规律发生周期变化的电路称为( )。
A.稳态电路B.脉动电路C.直流电路D.交流电路答案:D5. 任一条件具备都可以得到肯定的结论，这是( )逻辑。
A.与B.或C.或非D.非答案:B6. 在工作环境中见到以下标志，表示( )A.注意安全B.当心触电C.当心感染答案:B7. 吊扇扇叶距地高度不小于( )m。
A. 1.8B. 2C. 2.5答案:C8. 台式钻床简称台钻，是一种小型钻床，通常安装在工作台上，用来钻( )的孔。
A.12mm以上B.20mm以下C.12mm以下D.10mm以下答案:C9. SF6断路器的缺陷之一是,SF6气体在电弧的效果下分化的( )气体有毒。
A.硫化物B.氧化物C.低氟化物答案:C10. 高压架空线路，通常采用( )防雷措施。
A.避雷针B.避雷器C.避雷线D.防雷放电间隙答案:C11. ()规定,生产经营单位的特种作业人员必须按照国家有关规定经专门的安全作业培训,取得特种作业操作资格证书,方可上岗作业。
A.中华人民共和国安全生产法B.中华人民共和国劳动法C.安全法D.劳动法答案:A12. 车间接地装置定期测量接地电阻的周期为( )年。
A. 3B. 2C. 1D.半答案:C13. 电业安全工作规程上规定,对地电压为( )V及以下的设备为低压设备。
A.400B.380C.250答案:C14. 银.铜.铝.铁四种常用的导体材料中,电阻率最小的是( )。
低压电工作业实操2019新(科目二)课件
※ 无论用何种方法连接，连接前都应去锈
低压电工作业实操2019新(科目二)
42
（一）独股导线的连接
• ※先将两线搭成X形， 缠绕。
• ※ 中间缠绕三圈 • ※ 两侧缠绕；不少于
5圈
低压电工作业实操2019新(科目二)
43
独股导线的钉字与十字连接
低压电工作业实操2019新(科目二)
IRN≥(1.5～2.5)IN
2）动保机护的多额台定感电应流电之动和机。时，I 大R 于 等N ( 于1 .15 .5~ ～2 2..5 5) 倍IN 的最m 在电a 动I机N x的额定电流加上其它电
3、正确选用保护接地、保护接零。回答问题完整、正确，每项得10分。未达到要求 每项扣3-10分。
51Байду номын сангаас
铜鋁过渡管、过渡线鼻
低压电工作业实操2019新(科目二)
52
压接钳及附件
低压电工作业实操2019新(科目二)
53
导线的压接（示意图）
低压电工作业实操2019新(科目二)
54
（三）导线联接的基本技术要求
• 鋁线的联接：
• 1. 小截面独股铜鋁导线，在干燥的室内，可以将铜线涮锡 和鋁线直接联接。但，联接前要将导线去锈涂导电膏； 联 接后，先包两层橡皮胶布，再包两层普通胶布。
漏电保护器。 按供电方式选用： ①保护单相线路（设备）时，选用单极二线或二极漏电保护器。 ②保护三相线路（设备）时，选用三极产品。
低压电工作业实操2019新(科目二)
③既有三相又有单相时，选用三极四线或四极产品。
低压电工作业实操2019新(科目二)
低压电工作业实操2019新(科目二)
电工实操2019新(科目一)
• ⑴ 外壳应完好无损，表针应无弯曲且能自由摆动，静 止时处于随遇平衡状态。测量用线应完好。
• ⑵ 接线端子应完好无损，安装端子的绝缘板应干燥无 脏污。
2
合计
100 得分：
精品课件
兆欧表的用途：兆欧表是用来测量大电阻值，设备与线 路的绝缘电阻和吸收比的专用仪表，该表在工作时自身 会产生高电压，而测量对象又是电气设备，特别是电子 线路很容易造成设备过电压而击穿，所以须正确使用。
结构：兆欧表一般由二部分组成，一部分是由手摇发电 机；一部分是由磁电式比率表。手摇发电机的作用是输 出较高的直流电源，磁电式比率表有二个线圈固定在同 一个轴上且相互垂直，一个线圈与电阻Ry串联，另一个线 圈与被测电阻Rx串联，两者并接于直流电源
精品课件
1、测9V电池电压：该电池为 直流电压，应将万能表档位置 直流电压10V位置（即目前位 置）。
2、将红表笔点在电池的 正极（圆形头），负表笔
点在电池的负极（六角形头） 在不知正负极的情况下，可 将笔的一端点在一极，快速 将另一端点在另一极，若指 针向左偏转，则说明极性错 误将二表笔对调即可，其电 压值应在9V。如表上所示值。
精品课件
考号 姓名
身份证号
成绩
。
一、考核项目：用万用表测量单相插座电压(权重：20%)
低 压
二、考核方式：实操+口述 三、考试时间：5分钟 四、评分标准：
电 工
序 考试 号 项目
考试内容
配分
评分标准
得分
作
正确检查仪表外观，未检查外观扣5分，
业
仪表检查
10 未检查合格证扣5分，未检查完好性扣10 分。
.正确读数
b-1.测量交流电压：若挂10V档，其读数，则看第2条红线 （由上往下数），其盘面0值位于左侧往右数值最大为10V。 读表时特别注意第3条线，假定指针指的是第3条线上4-6的中 间值5，而在第2条线上的读数应为5.2V，这才是10V档的读数。 第2条红线5的位置往左刚好偏了一格。
2019年电工上岗证实操考题及答案
2019年电工上岗证实操考题及答案1. 按给定电气原理图，选择柜内元件接线（仅接主电路）2. 电动机试车前检查，测电动机绝缘电阻。
3. 启动电动机，测空载电流。
4. 正确使用万用表、摇表及钳形表等电工工具及仪表。
文明安全生产。
注意：1钳表测量电机电流后应告诉考官你测得的电流是多少，三相是否平衡2摇表测量电机绝缘后应告诉考官你测得的绝缘电阻是多大，是否正常。
考官问：如何选用钳表：1、根据设备或线路的电压选择钳表的额定电压等级，低压设备选用低压钳表，高压线路选用高压钳表；2、根据被测线路的电流大小选择钳表的电流量程。
考官问：钳表使用时的注意事项：1、使用前外观检查，外观清洁、无破损，钳口闭和密封，把手运动灵活，指针是否指零，如不在零位，应调零。
2、导线处于钳口正中位置并垂直，钳口应完全密封，如有“嗡嗡”声可重开合几次使钳口密封。
3、不知被测电流值时，应调到最大档，变换量程时必须将导线推出钳口。
4、消磁---将钳口开合几次。
5、测量完毕把量程开关调到最大量程位置上。
考官问：如何扩大量程测量：将导线多绕几圈;套在钳口上进行测量。
实际的电流值应用读数除以所绕的导线圈数。
考官问：如何选用摇表（摇表的作用：专门用来测量绝缘电阻的仪表）高压的选用2500V的摇表、低压的选用500V或1000V的摇表。
考官问：摇表使用时的注意事项1、断电测量2、摇表使用前要先检查、对摇表要进行开路、短路检查3、摇表的转速的120转/分钟，允许有20%的变化。
4、接线要正确：“E”（地）、“L”线路、”G”(保护环)5、转速稳定后读数。
6、雷雨天气严禁测量外电路绝缘。
考官问：测出来的电流或绝缘电阻为多少按你测量出来的数值回答即可考官问：测出来的绝缘电阻多大为合格电动机的相及相与地之间的绝缘电阻应在0.5MΩ（兆欧）以上方为合格。
考官问：你现在测电动机的什么绝缘电阻、总共要测量多少次三相间的绝缘电阻或相与地（外壳）的绝缘电阻、要测量6次考官问：测量大设备要注意什么1、测量大设备时应考虑吸收比的问题：R60/R15≥1.3方为合格，否则设备必须进行干燥才能使用2、读数时应在表针只是稳定后进行、读数后应继续摇动手柄下断开测量导线、考官问：交流接触器的作用做操作开关I接=1.3I额（电动机的额定电流）考官问：如何选择热继电器（做电动机的过载保护、型号有D字的还可作断相保护）。
