提灌站设计模式参考
提灌站项目施工组织设计
提灌站项目施工组织设计项目施工组织设计是指在项目实施过程中，根据项目的特点和要求，合理安排项目的施工组织结构和工作流程，确保项目能够按时、按质、按量完成。
在提灌站项目的施工组织设计中，需要考虑到项目的具体要求、施工条件和施工任务，以下是一个针对提灌站项目的施工组织设计方案：一、项目概况：1.1项目名称：提灌站建设项目1.2项目地点：XX市XX区1.4项目周期：预计12个月完成。
二、施工组织架构及职责划分：2.1总组织架构：（1）总指挥部：负责项目总体组织、协调和管理工作。
（2）办公室：负责项目行政支持、文件管理和信息收发工作。
（3）技术部：负责项目技术管理、设计和技术标准控制。
（4）施工部：负责项目施工组织、施工进度控制和质量管理。
（5）安全部：负责项目安全生产管理、施工现场安全监督和应急预案制定。
2.2各部门职责划分：（1）总指挥部：负责协调各部门工作，解决项目重大问题。
（2）办公室：负责协调与业主单位的沟通，组织会议、记录和传达会议记录。
（3）技术部：负责项目设计审核、项目技术指导和技术资料管理。
（4）施工部：负责项目施工组织，制定施工方案和施工进度计划，负责现场施工管理和工程质量控制。
（5）安全部：负责制定施工安全管理方案，监督施工现场安全生产工作，组织安全教育培训。
三、工作流程：3.1项目启动阶段：（1）成立总指挥部，明确各部门职责和工作目标；（2）办公室与业主单位进行沟通，了解项目要求和业主意见；（3）技术部对项目设计进行审核，制定设计变更方案。
3.2施工准备阶段：（1）施工部负责编制施工方案和施工进度计划；（2）安全部制定施工安全管理方案，明确安全防护措施；（3）办公室组织进场人员培训，准备施工所需资料和设备。
3.3施工实施阶段：（1）施工部根据施工方案和施工进度计划，组织施工人员进行施工作业；（2）技术部对施工质量进行监督和检查，并及时处理施工过程中出现的技术问题；（3）安全部监督施工现场安全生产工作，进行日常巡查和隐患排查。
电力提灌站工程初设方案
电力提灌站工程初设方案一、项目背景在农业生产过程中，提升灌溉水源并将其输送到田地中进行灌溉是非常重要的。
而电力提灌站作为农业灌溉系统的关键部分，起着将水源提升和输送到各个农田的作用。
因此，电力提灌站工程的初设方案的合理性和可行性对于农业生产的水平和效益有着直接的影响。
二、项目概况1. 项目名称：电力提灌站工程2. 项目位置：位于农村地区，周边主要为农田、水源和农户居住区。
3. 项目规模：初步考虑初设两处电力提灌站，涵盖周边的农田。
4. 项目目标：提高农田的灌溉效率，促进农业生产发展，改善农民生活条件。
三、初设方案1. 项目选址根据周边农田的分布和水源的位置，需合理选址电力提灌站。
选址需考虑地势、水源、输电线路和农田的空间布局。
根据现有的水源和输电线路情况，初步选址如下：提灌站1：位于农田A和农田B的中间地带，离水源较近，方便取水和输送。
距离输电线路较近，易于引入电力资源。
提灌站2：位于农田C和农田D的中间地带，同样离水源较近，且可接近输电线路。
2. 设备选型电力提灌站的设备选型至关重要，关系到提灌站的性能和效率。
根据所选址的实际情况，初步选择以下设备：提升设备：选择适合深井提升的潜水泵，考虑其出水量和压力，在满足灌溉需求的前提下，选用性能稳定的潜水泵。
输送设备：配备输送管道、阀门和配件，确保输送通畅，减少能量损耗。
配电设备：引入电力线路，配置变压器和配电柜，确保提灌站的电力供应。
3. 灌溉管网设计在提灌站周边建设灌溉管网，保证水源能够输送到各个农田。
灌溉管网设计需要考虑农田的布局和水源的输送方向，确保每个农田都能得到充分的灌溉。
同时，管网设计还需要考虑管道选材、管径和排水系统的合理性，以确保灌溉效率和环境保护。
4. 安全环保措施在电力提灌站工程中，安全环保是至关重要的。
必须制定相应的安全管理规定，保障设备和施工人员的安全。
同时，还需要考虑灌溉水源的保护，采取相应的措施保护地下水资源，预防污染。
5. 施工周期和预算根据以上方案，出具详细的施工周期和预算计划，确保工程能够按时按质完成，保证提灌站的使用效果和工程质量。
提灌站施工组设计方案
新建泸县三星桥水库工程提灌站施工方案四川天沛水利水电建设工程有限公司新建三星桥水库工程项目部二O一六年三月目录1.1工程名称：新建三星桥水库提灌站工程 (1)1.2工艺及实物工程量： (1)1.3质量标准：土建及安装工程一次性验收合格率100%，争创优良工程。
(1)1.4工期要求：40日历天按时完成。
(1)2编制依据： (1)2.2主要法律法规及标准 (1)2.1、编制本施工组织设计引用的标准规范： (2)2.1 工程概况 (2)2.3工程特点及难点 (2)2.3.1工程特点 (2)2.3.2施工技术关键 (3)3.1现场管理机构 (3)3.1.2、施工现场管理网络图 (3)3.1.3项目机构 (4)3.1.4班组组建 (4)3.2机械、材料组织 (4)3.2.1材料组织 (4)3.2.2拟投入的机械 (4)3.2 项目部施工技术准备 (4)3.3施工前的质量控制准备 (5)3.4施工总体安排 (5)4.1施工总平面布置 (6)4.1.1临时用水 (6)4.1.2临时用电 (6)4.1.3临时道路 (6)4.1.4施工场地围护及硬化 (6)4.2项目机构部署 (6)6.7质量保证体系和制度 (21)6.8技术交底 (21)6.8.1公司向项目部主要交底内容： (21)6.8.2项目部向班组交底主要内容： (22)6.8.3施工负责人向班组交底的主要内容： (22)6.9隐蔽工序验收： (22)6.10技术复核工作： (22)6.11进场材料的质量控制： (22)7.1 雨季施工措施 (23)8.1地下管线的保护措施 (24)8.2、对邻近建筑物的保护 (25)9.1安全管理措施 (25)9.3安全生产保证措施 (26)9.4、文明施工保证措施 (27)一编制说明1.1工程名称：新建三星桥水库提灌站工程1.2工艺及实物工程量：1.3质量标准：土建及安装工程一次性验收合格率100%，争创优良工程。

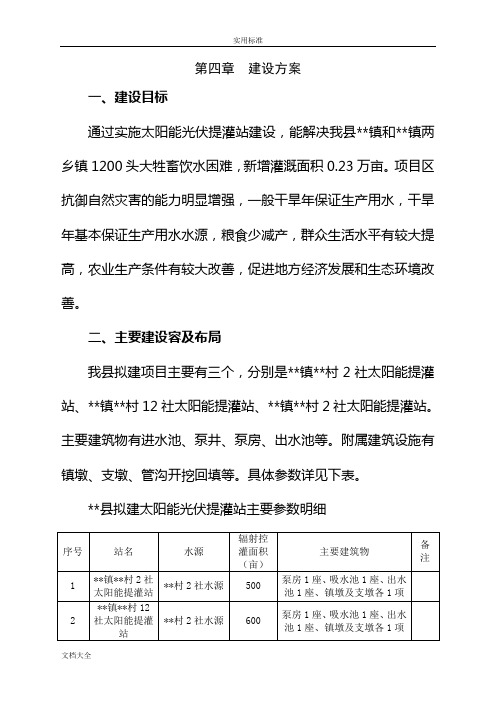

太阳能光伏提灌站建设方案设计
第四章建设方案一、建设目标通过实施太阳能光伏提灌站建设，能解决我县**镇和**镇两乡镇1200头大牲畜饮水困难，新增灌溉面积0.23万亩。
项目区抗御自然灾害的能力明显增强，一般干旱年保证生产用水，干旱年基本保证生产用水水源，粮食少减产，群众生活水平有较大提高，农业生产条件有较大改善，促进地方经济发展和生态环境改善。
二、主要建设容及布局我县拟建项目主要有三个，分别是**镇**村2社太阳能提灌站、**镇**村12社太阳能提灌站、**镇**村2社太阳能提灌站。
主要建筑物有进水池、泵井、泵房、出水池等。
附属建筑设施有镇墩、支墩、管沟开挖回填等。
具体参数详见下表。
**县拟建太阳能光伏提灌站主要参数明细三、工程设计（一）设计依据《泵站设计规》GB/T 50265-2010《泵站技术规》SD204-86《泵站安装及验收规》SL317-2004《给排水工程构筑物设计规》GB50069-2002《民用建筑电气设计规》JGJ/T16-92及其他相关规：《**省农村机电提灌管理条例》、《中国地震动参数区划图》、《**省农村机电灌溉项目管理办法》等。
（二）工程设计1、流量计算灌溉需水量根据公式Q=(m*w)/（t*T*η）进行计算，灌水定额确定为60m3/亩。
机泵每天运行时间按22小时计，水利用系数按80%计。
经计算，各提灌站流量参数如下表：2、管径计算本项目出水管管材均采用钢管。
按给排水设计规要求，生产生活用水给水管道的水流速度不宜大于2.5m/s，据此按如下公式计算主管管径：D=[4q/(3600*3.14*V)]0.5根据各座提灌站计算结果，并综合考虑管路距离、管路损失、经济效益等因素，查管材产品目录最终确定相应主管规格。
选定主管规格见附表。
提灌站工程参数表3、总扬程计算根据以上基本资料，沿程损失h f采用公式h f=(λ*L*v2)/(d*n)进行计算。
局部损失h j按沿程水头损失的15%计算，即h j=0.15*h f总扬程计算：H=H0+h f+h j。
提灌站工程设计书
xx县xx镇xx村提灌站工程设计书第一章综合说明一、项目背景xx村位于xx县xx镇东5公里处，全村331户，1375人，耕地面积1870亩，人均占有耕地1.4亩,多为坡耕地,农作物和经济作物靠自然降雨灌溉，产量低而不稳，由于近年来受自然灾害的影响，天气干旱少雨，农业绝收、少收现象极其严重。
近年来，在各级领导的支持下，xx村加大调整种植结构力度，增加群众收入。
利用当地丰富的地下水资源，进行农田水利配套工程，解决农田干旱问题，推动农业种植结构调整，提高农业产业化程度，促进项目区的经济发展，十分重要和迫切。
二、项目编制依据及过程（一）编制依据1. 《小型农田水利工程建设规划（2006-2015）》2. 《泵站安装及验收规范》（SL317—2004）3. 《管道输水工程技术规范》（水利部农村水利司）（二）编制过程在xx镇xx村的委托下，我中心组织技术人员深入项目区实地规划、勘测，根据提灌站工程规划原则，依据《泵站安装及验收规范》（SL317—2004）、《低压管道输水灌溉工程技术规范》等设计规范，结合项目区水资源情况、当地水利部门及群众意见，对工程进行设计，编制了《xx镇xx村提灌站工程设计书》。
三、项目范围及规模该工程建于xx镇xx村村东，设计灌溉面积1000亩。
利用陆浑东一干渠丰富的水资源，从申岭三遂洞出口处引水，在渠边2m处建进水池，净尺寸3.3m×3.3m×4.5m；进水池上建水泵房,尺寸为3.7m×3.7m×3.3m,紧邻水泵房建管理房两间,尺寸为3.7m×7.2m×3.3m,总建筑面积为40.33m2；铺设长950mφ200PVC上水管，将水送至灌区内的制高点上，修建一个规格为10 m ×10 m×2.5m，容积为250m3的蓄水池一座。
工程批复后，将迅速按有关规定实施，计划在两个月内完成设计和招标工作，三个月内完成全部工程的建设，做到旱时能及时灌溉，达到增产增收目的。

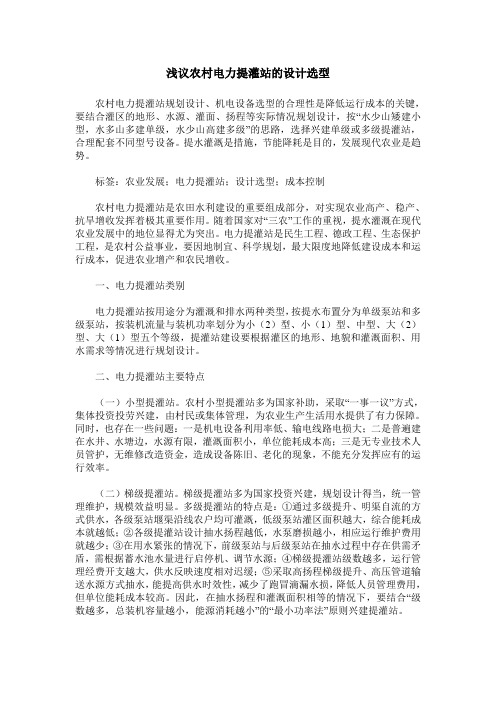

浅议农村电力提灌站的设计选型
浅议农村电力提灌站的设计选型农村电力提灌站规划设计、机电设备选型的合理性是降低运行成本的关键，要结合灌区的地形、水源、灌面、扬程等实际情况规划设计，按“水少山矮建小型，水多山多建单级，水少山高建多级”的思路，选择兴建单级或多级提灌站，合理配套不同型号设备。
提水灌溉是措施，节能降耗是目的，发展现代农业是趋势。
标签：农业发展；电力提灌站；设计选型；成本控制农村电力提灌站是农田水利建设的重要组成部分，对实现农业高产、稳产、抗旱增收发挥着极其重要作用。
随着国家对“三农”工作的重视，提水灌溉在现代农业发展中的地位显得尤为突出。
电力提灌站是民生工程、德政工程、生态保护工程，是农村公益事业，要因地制宜、科学规划，最大限度地降低建设成本和运行成本，促进农业增产和农民增收。
一、电力提灌站类别电力提灌站按用途分为灌溉和排水两种类型，按提水布置分为单级泵站和多级泵站，按装机流量与装机功率划分为小（2）型、小（1）型、中型、大（2）型、大（1）型五个等级，提灌站建设要根据灌区的地形、地貌和灌溉面积、用水需求等情况进行规划设计。
二、电力提灌站主要特点（一）小型提灌站。
农村小型提灌站多为国家补助，采取“一事一议”方式，集体投资投劳兴建，由村民或集体管理，为农业生产生活用水提供了有力保障。
同时，也存在一些问题：一是机电设备利用率低、输电线路电损大；二是普遍建在水井、水塘边，水源有限，灌溉面积小，单位能耗成本高；三是无专业技术人员管护，无维修改造资金，造成设备陈旧、老化的现象，不能充分发挥应有的运行效率。
（二）梯级提灌站。
梯级提灌站多为国家投资兴建，规划设计得当，统一管理维护，规模效益明显。
多级提灌站的特点是：①通过多级提升、明渠自流的方式供水，各级泵站堰渠沿线农户均可灌溉，低级泵站灌区面积越大，综合能耗成本就越低；②各级提灌站设计抽水扬程越低，水泵磨损越小，相应运行维护费用就越少；③在用水紧张的情况下，前级泵站与后级泵站在抽水过程中存在供需矛盾，需根据蓄水池水量进行启停机、调节水源；④梯级提灌站级数越多，运行管理经费开支越大，供水反映速度相对迟缓；⑤采取高扬程梯级提升、高压管道输送水源方式抽水，能提高供水时效性，减少了跑冒滴漏水损，降低人员管理费用，但单位能耗成本较高。
提灌站设计方案(11
提灌站设计方案(11
项目背景
本项目是为了解决该地区水资源紧缺的问题，提高经济和日常生活用水量而建设的。
该提灌站设计方案的目标是满足当地农田灌溉、城市供水和日常生活用水的需求。
设计方案
本提灌站设计方案包括以下主要措施：
1. 水源地设置：本提灌站计划建设在该地区的水源地，以有效增加可用的水资源量。
2. 水泵系统：本提灌站将使用高效的电动水泵系统，以提高水泵的效率，减少能源消耗。
水泵管道将进行合理的布置和设计，以实现最小的水力损失。
3. 储水设施：本提灌站将设置适当大小的储水设施，以确保在旱季或停电情况下能够持续供水。
4. 管道系统：本提灌站将通过建立合理的管道系统将水分配给
附近的农田和城市居民。
在管道系统的选址和建设过程中，将考虑
到环保和土地保护的因素。
项目效益
本提灌站设计方案的总投资预算为XXX万元，预计在XXX年内完工。
该项目的主要效益包括：
1. 支持当地农业发展，增加农田的灌溉面积，提高农作物产量。
2. 增加城市供水量，改善城市居民的日常生活条件。
3. 为当地经济和社会发展做出贡献，提高当地的经济发展水平。
总结
本提灌站设计方案是解决该地区水资源紧缺问题的有效措施。
该方案将通过合理的储水、管道和水泵系统，为当地提供稳定的水
资源，为当地农业、城市居民和经济发展做出贡献。
提灌站设计模式参考
提灌站设计模式参考提灌站设计实际参数：灌溉面积1600亩，灌水定额40m3/亩，进水池正常水位与出水池正常水位的高差40米。
由灌溉制度确定：种植比例为60%，灌水持续时间18天，每天灌水时间20小时，灌溉用水利用率0.8。
1、提灌站设计流量的确定Ｑ=α×m×w/T×t×ηα—种植比例ｍ—最大一次灌水定额Ｔ—灌水持续时间ｔ—每天灌水时间η—灌溉用水利用率ｗ—灌溉面积（亩）Q=133立方米/小时取：Q=140m3/小时2、压力管道直径的确定Ｄ=1.13×(Ｑ/V)1/2式中:Ｄ—水管直径（mm）Ｑ—通过管道时的设计流量（m3/s）V—通过管道时的经济流量1.5m/sD=1.13×(0.04/1.5)1/2 =0.185mm，即取:①提灌站吸程管为Ｄ=250mm钢管②提灌站扬程管为Ｄ=200mm的UPVC管3、提水站扬程的确定Ｈ总=Ｈ实＋Ｈ损式中：Ｈ实—由测量得40米（即为进水池正常水位与出水池正常水位的高差）输水管道损失计算按《各种管道水力计算软件》进行计算得Ｈ损=6.2米Ｈ总=46.2米4、水泵选型根据流量Ｑ=0.04m?/s及Ｈ=46.2米查水泵样本选择SLW80-220水泵及配套30KW电机各1台。
5、启动设备根据电机容量及起动电流大小，选配启动配电柜装置为：KGK-2ACN-3g-30详见下表：提水站机泵及启动柜选配表提灌站名称水泵型号电机机率启动柜型号备注提灌站SLW80-220A30KWK62K-2AC1V-5g-30改建6、提水站厂房采用分基型泵房，附：厂房结构单项图。
7、前池和进水池由水源引至前池内。
前池纵坡i＝0.2～0.3之间取i＝1/4；前池水平扩散角一般为20°～40°，取α＝30°，因此前池长：Ｌ＝1/2（Ｂ-ｂ）/ｔｇα/2经计算Ｌ＝4.8米，为了保证抽水量取Ｌ＝5米。
②进水池进水池宽度取Ｂ＝3米，那么进水池长度：采用经验公式Ｌ＝4Ｄ进Ｌ＝4×0.15＝0.6米，取Ｌ＝2.0米。
提灌站施工组方案设计
适用文档施工组组设计一、编制说明工程名称：迤资工业园区圣达富邦施工用水提灌站工程工艺及实物工程量：提灌站名土建部分安装部分称土方开挖3水泵 1 台 D25-30*8 6M混凝土37kw电机 1 台提输电线路150 米灌上水管道69 米站压力管道1160 米控制柜、配电柜、建筑电气电线、电缆等质量标准：土建及安装工程一次性查收合格率100%，争创优异工程。
工期要求： 40 日历天准时达成。
2编制依照：2.1 图纸文件《迤资工业园区圣达富邦施工用水提灌站工程施工设计图》2.2 主要法律法例及标准①中华人民共和国、行业和四川省政府及攀枝花市公布的有关法律、法例之规定；②ISO 9000 质量管理标准、 ISO 14000 环境管理标准、 OSHMS18000 职业安全健康管理标准。
③本企业有关质量管理、安全管理、文明施工管理和《质量、环境、职业安全健康》一体化管理系统文件汇编。
2.1 、编制本施工组织设计引用的标准规范：规范名称备注《安装工程施工及查收规范》（有关部分）《建筑工程施工及查收规范》（有关部分）《建筑工程质量检验评定标准》GBJ301-88《建筑安装工程质量检验评定标准》GBJ300-88《建设工程施工现场供水用电安全规范》GB50149-93《施工现场暂时用电安全、技术规范》JGJ46-88《建筑施工安全检查评分标准》JGJ59-88二拟建工程概略工程概略本次实行施工的提灌站共 1 座，位于仁和区大龙潭乡迤资园工业园区内，提灌站设计形式基本上采纳的是半埋地式，，土建结构形式为 C20 抗渗钢筋砼体，采纳沉井工艺施工。
上部建筑主要用来安装电气控制、起吊梁板及管理房等，采纳斜屋面单层砖混结构，并相应隶属建筑物装修、建筑电气安装工程。
提灌站运行设备主体为潜水泵，水源经进水管道后，由提高泵提高入上水管道。
2.3 工程特色及难点依据设计图纸, 并经过认真剖析, 本工程主要存在以下施工特色及难度:工程特色单体提灌站工程量分项内容多，参加施工专业班组多，班组之间施工协调组织关系亲密。
提灌站施工组设计方案
提灌站施工组设计方案一、工程概述本次提灌站建设工程旨在解决_____地区的农田灌溉问题，提高农业生产效率，保障农作物的生长需求。
提灌站设计灌溉面积为_____亩，设计提水流量为_____立方米/小时，总扬程为_____米。
二、施工准备（一）技术准备1、熟悉施工图纸和相关技术规范，组织技术人员进行图纸会审，提出施工中的疑问和建议。
2、编制施工组织设计、施工方案和技术交底，明确施工工艺和质量标准。
3、进行测量放线工作，确定提灌站的位置、高程和轴线。
（二）材料准备1、根据施工图纸和材料清单，采购所需的建筑材料，如水泥、钢材、砂石等，并确保材料的质量符合要求。
2、对进场的材料进行检验和验收，不合格的材料严禁使用。
（三）施工设备准备1、配备足够的施工机械设备，如挖掘机、装载机、起重机、搅拌机等，并进行调试和维护，确保设备的正常运行。
2、准备好测量仪器、试验设备和工具等。
（四）现场准备1、清理施工现场的障碍物和平整场地，修建施工临时道路和排水设施。
2、搭建临时办公、生活和仓库等设施。
三、施工流程（一）基础施工1、开挖基础土方，根据设计要求进行放坡和支护，防止塌方。
2、对基础底面进行平整和夯实，浇筑混凝土垫层。
3、绑扎基础钢筋，支设模板，浇筑基础混凝土，并进行养护。
（二）泵房施工1、施工顺序为：立柱钢筋绑扎→立柱模板支设→立柱混凝土浇筑→梁板模板支设→梁板钢筋绑扎→梁板混凝土浇筑。
2、钢筋工程：钢筋的加工和安装应符合设计和规范要求，保证钢筋的品种、规格、数量和间距正确。
3、模板工程：采用钢模板或木模板，模板的支撑要牢固，拼缝要严密，防止漏浆。
4、混凝土工程：混凝土的配合比应通过试验确定，搅拌要均匀，浇筑要连续，振捣要密实，养护要及时。
（三）设备安装1、安装水泵、电机、进出水管路等设备，设备的安装位置和标高要符合设计要求。
2、对设备进行调试和试运行，检查设备的运行情况和性能指标，确保设备正常运行。
（四）电气工程1、进行电气线路的敷设和配电柜的安装，电气设备的安装要符合电气施工规范要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
提灌站设计模式参考
提灌站设计实际参数：灌溉面积1600亩，灌水定额40m3/亩，进水池正常水位与出水池正常水位的高差40米。
由灌溉制度确定：种植比例为60%，灌水持续时间18天，
每天灌水时间20小时，灌溉用水利用率0.8。
1、提灌站设计流量的确定
Ｑ=α×m×w/T×t×η
α—种植比例
ｍ—最大一次灌水定额
Ｔ—灌水持续时间
ｔ—每天灌水时间
η—灌溉用水利用率
ｗ—灌溉面积（亩）
Q=133立方米/小时
取：Q=140m3/小时
2、压力管道直径的确定
Ｄ=1.13×(Ｑ/V)1/2
式中:Ｄ—水管直径（mm）
Ｑ—通过管道时的设计流量（m3/s）
V—通过管道时的经济流量1.5m/s
D=1.13×(0.04/1.5)1/2 =0.185mm，
即取:
①提灌站吸程管为Ｄ=250mm钢管
②提灌站扬程管为Ｄ=200mm的UPVC管
3、提水站扬程的确定
Ｈ总=Ｈ实＋Ｈ损
式中：Ｈ实—由测量得40米（即为进水池正常水位与出水池正常水位的高差）
输水管道损失计算按《各种管道水力计算软件》进行计算得Ｈ损=6.2米Ｈ总=46.2米
4、水泵选型
根据流量Ｑ=0.04m?/s及Ｈ=46.2米
查水泵样本选择SLW80-220水泵及配套30KW电机各1台。
5、启动设备
根据电机容量及起动电流大小，选配启动配电柜装置为：
KGK-2ACN-3g-30
详见下表：
提水站机泵及启动柜选配表
提灌站名称水泵型号
电机机
率
启动柜型号
备
注
提灌站
SLW80-220
A
30KW
K62K-2AC1V-5g-
30
改
建
6、提水站厂房
采用分基型泵房，附：厂房结构单项图。
7、前池和进水池
由水源引至前池内。
前池纵坡i＝0.2～0.3之间取i＝1/4；前池水平扩散角一般为20°～40°，取α＝30°，因此前池长：
Ｌ＝1/2（Ｂ-ｂ）/ｔｇα/2
经计算Ｌ＝4.8米，为了保证抽水量取Ｌ＝5米。
②进水池
进水池宽度取Ｂ＝3米，那么进水池长度：
采用经验公式Ｌ＝4Ｄ进
Ｌ＝4×0.15＝0.6米，取Ｌ＝2.0米。
③出水池
1）出水池长度L的确定
L=L直+L斜
式中：
L直=（3～4）D出
计算得L直=0.8米、取L直=1.2米
由前面计算可得L斜=0.8米，因此，取L=2米
2）出水池宽度B的确定
采用B= D出+2b
式中：
D出—压力水管出水口的直径
b—管壁与池壁的距离取0.25-0.3米
B=（0.3+2×0.3）=0.9米
取B=1.5米
3）出水池深度H池的确定：
H池=h大+a
a—超高，当Q＜1立方米/秒时，a=0.4米
h大—出水池的最大水深h大= h坎+H大
式中：h坎—出水池中的消力坎高度h坎= h小-H小
H大H小—渠道中通过最大和最小设计流量时的水深
经计算，H池=2米
④结构设计：经过抗滑稳定计算，前池、进水池、出水池均采用重力式横断面，采用M10水泥砂浆砌石砌筑而成。
附图：各个横断面尺寸。
