毛细管流量检测仪使用说明书1
毛细管流变仪操作规程实验报告
毛细管流变仪操作规程实验报告1. 开机：打开流变仪开关至“On”位置，如仪器无反应则检查仪器背后电源开关是否打开，电源稳压器开关及配电箱电源是否接通；2. 流变仪升温：打开Flowmaster软件，“Manual Control”面板中设置预热温度；3. 口模安装：将口模托外侧涂上铜粉润滑剂，并分别安装在左右料筒底部（若做单料筒实验则只能装在左侧），稍微拧紧即可；配合压料塞和清理杆，将毛细管口模从料筒顶部放入轻轻接着落在口模托上。
4. 软件中压力传感器和口模选择：根据实际使用情况，点击软件左侧示意图的压力传感器和口模处，确认或选择合适的压力传感器及口模（对于口模和压力传感器固定配置的毛细管流变仪，此步骤省略）。
5. 参数导入或设置：点击“load test”，将预设好的测试参数文件导入到软件中；如需另外定义测试类型和参数，则点击“new test”选择相应类型，并点击“define test”定义测试口模、压力传感器、剪切速率范围及取点数、测试温度、预压预热条件、平衡条件、报警停机条件这些参数。
6. 压力传感器校零：待温度稳定在测试温度±0.5℃时，“Manual Control”面板中压力传感器上点击“80%”对压力传感器进行校零。
7. 加装物料：称取定量物料（一般不少于100g，不多于500g），分两组分批轮流依次加入左右料筒。
（单料筒实验的只加在左侧）8. 手动预压：手动控制柱塞下压或者在软件中输入一定下压速度，同时观察左右压力传感器数值，当数值明显增大时，停止手动，观察左右料筒底部有无物料挤出，若均有物料挤出则停止下压。
如果下压时，压力传感器过大（如超过量程10%以上），则应减小下压速度。
该步骤主要目的在于将一部分物料挤出口模，从而将口模中残留物料清理出来。
9. 测试过程：点击“Run test”，开始测试，系统预压预热后将自动进入测试阶段。
10. 数据保存和导出：点击“Save results”保存数据，点击“Analysis”进入分析软件，导出相应数据11. 清理：手动或软件控制，将残留物料挤出后将柱塞上升至顶端（上升速度一般不大于600mm/min，采用300mm/min为宜），将柱塞迅速取下，用纱布或铜刷将柱塞清理干净；用卫生纸和纱布（必要时用铜刷）将料筒壁清理干净，12. 结束：将所用工具和部件整理完毕，登记实验记录，完成实验。
流量检测仪使用说明书
Flo-Tech, PFM6 流量压力检测仪使用说明书流量压力检测仪的使用要领1. 检测仪各部名称（图1）涡轮流量计各部名称（图2）2. Flo-tech检测仪参数* 为现用检测仪(1) 检测仪使用要点本检测仪操作简单，不需要特殊练习，就可以立刻使用。
为了正确的判断试验结果，有必要事先了解测试对象的液压系统和各液压执行部件，掌握必要的资料，比如：操作压力、流量、溢流阀设定压力、液压泵的最高输出压力、液压泵的性能曲线等。
①液压软管的连接检测仪如上表所示有三种机型，其软管的连接分两种类型a、PFM6-50、PFM6-85为1英寸的PT内螺纹。
b、PFM6-200上附有1英寸PT螺纹的连接器。
90°的管接头、T型管接头、阀等距离检测仪的输入端最好在30cm以上，因为这些部件将会给流体的测量带来误差。
软管的另一侧（与被测机器连接侧）通常与连接检测仪一侧为相同连接螺母，所以当管径或螺纹不同时，请利用转接器。
②操作要领检测仪的操作是简单的，但误操作将会给检测仪或被测试机器、回路带来不良影响。
使用者在使用前请读熟本使用说明书，避免误操作，以提高测试效率。
a、转换开关通常在中央位置（OFF）测试流量时请放在（FLOW）档位测试油温时请放在（TEMP）档位测试结束后，请勿必将开关拨回到OFF位置。
干电池使用过期电压下降时，仪表（流量、温度计上的冒号：）将发生闪烁。
此时，请更换干电池。
b、认真确认软管是否已正确无误地连接在检测仪的输入、输出端。
检测仪可以并列接入高压侧，但流向若是接反则不能测量正确的流量。
c、液压回路动作前，应将加载阀反时针方向旋转打开。
d、加载阀可以用手简单地进行操作，在加压和卸压时，请缓慢地进行操作。
e、液压回路动作停止之前，要将加载阀打开，确认压力是否已降到零。
在进行多项压力测试时，每一次测试结束，也都应该将加载阀先打开，然后进行下一个项目的测试。
f、安全圆片是保护检测仪和液压机器的，测试时，请密切注意压力表的读数，使之不要超过回路的最高压力。
使用ECD检测器做毛细管分析时的开机步骤

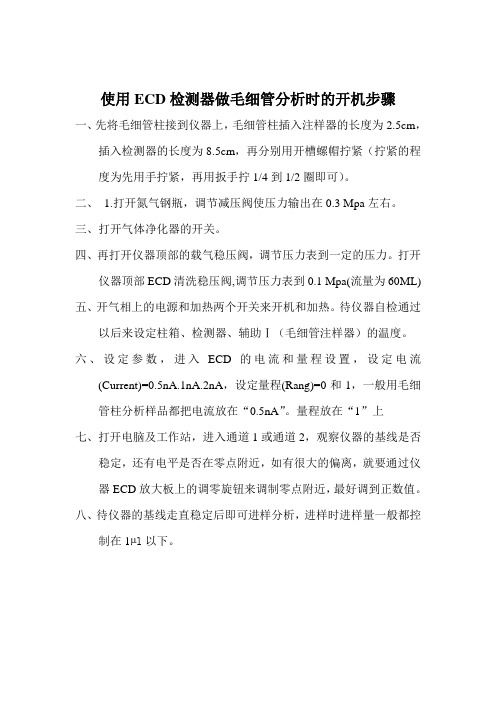

使用ECD检测器做毛细管分析时的开机步骤一、先将毛细管柱接到仪器上，毛细管柱插入注样器的长度为2.5cm，插入检测器的长度为8.5cm，再分别用开槽螺帽拧紧（拧紧的程度为先用手拧紧，再用扳手拧1/4到1/2圈即可）。
二、1.打开氮气钢瓶，调节减压阀使压力输出在0.3 Mpa左右。
三、打开气体净化器的开关。
四、再打开仪器顶部的载气稳压阀，调节压力表到一定的压力。
打开仪器顶部ECD清洗稳压阀,调节压力表到0.1 Mpa(流量为60ML) 五、开气相上的电源和加热两个开关来开机和加热。
待仪器自检通过以后来设定柱箱、检测器、辅助Ⅰ（毛细管注样器）的温度。
六、设定参数，进入ECD的电流和量程设置，设定电流(Current)=0.5nA.1nA.2nA，设定量程(Rang)=0和1，一般用毛细管柱分析样品都把电流放在“0.5nA”。
量程放在“1”上七、打开电脑及工作站，进入通道1或通道2，观察仪器的基线是否稳定，还有电平是否在零点附近，如有很大的偏离，就要通过仪器ECD放大板上的调零旋钮来调制零点附近，最好调到正数值。
八、待仪器的基线走直稳定后即可进样分析，进样时进样量一般都控制在1µl以下。
使用ECD检测器做毛细管分析时的关机步骤一、将刚才所设定的工作温度都设定为常温柱箱、检测器、辅助Ⅰ的温度都设定为50℃，来进行降温。
二、等柱箱、检测器、辅助Ⅰ的温度降到80℃以下时关闭氮气钢瓶三、关闭仪器上的电源和加热两个开关。
使用ECD检测器毛细管柱分析时的注意事项一、气相所使用的氮气一定要高纯度的气体，纯度要99.999%。
并加脱氧管二、气相色谱仪和电脑所使用的电源都要进行良好的接地。
三、仪器顶部ECD清洗稳压阀不管做不做ECD检测器都要打开是其有流量通过(保护镍片不被氧化)四、请勿在仪器高温工作时，用手去接触一些容易烫伤的金属部分，以及不要在高温时拆装毛细管柱，防止螺纹咬死。
五、对于新的或者使用率较高的毛细管柱，都要经常老化。
毛细管粘度计使用说明书
毛细管粘度计使用说明书
一、产品简介
毛细管粘度计是一种用来测量液体粘度的仪器。
其原理基于液体通过毛细管的流动速度与液体粘度之间的关系。
本使用说明将详细介绍毛细管粘度计的使用方法和注意事项。
二、使用前准备
1. 安装：将毛细管粘度计放在平稳的台面上，并插入电源。
2. 校准：在使用之前，需要校准毛细管粘度计以确保精确度。
请参考附带的校准手册进行操作。
3. 准备样品：根据需要测量的液体类型和粘度范围，准备好相应的样品。
三、测量步骤
1. 调整流速：根据需要测量的液体粘度，调整仪器的流速。
通常情况下，液体粘度较低时需要加快流速，而液体粘度较高时则需要减慢流速。
使用仪器上的控制按钮进行调整。
2. 样品装填：将待测样品注入仪器中的装填槽中。
确保样品不会溢出或溅出。
3. 开始测量：根据仪器的说明，启动测量程序。
仪器将自动计算和显示液体的粘度值。
4. 记录结果：在测量完成后，记录下所得的粘度值。
可根据需要将结果保存至仪器的存储器中。
四、注意事项
1. 清洁保养：使用完毕后，请按照使用说明进行清洁保养。
避免污染下一次测量。
2. 避免反复测量同一样品：由于样品的温度和测量条件可能会影响测量结果，建议避免反复测量同一样品，以确保准确性。
3. 使用安全：在操作过程中，应注意防范液体外溢和溅出，以免对操作者造成伤害。
4. 仪器存放：仪器应保存在干燥、清洁、通风的环境中。
避免阳光直射和潮湿。
五、故障排除。
毛细管电泳仪标准操作规程
BECKMAN P/ACE MDQ毛细管电泳仪标准操作规程一、开机1. 接通电源，打开毛细管电泳仪开关，打开计算机，点击桌面32 Karat操作软件图标，点击DAD检测器图标，进入毛细管电泳仪控制界面。
2. 将分别装有0.1mol/L盐酸水溶液、lmol/L 氢氧化钠水溶液、运行缓冲液A、重蒸水依次放入左边缓冲液托盘（Inlet）并记录对应的位置。
3. 将装有运行缓冲液A及空的缓冲液瓶放入右边缓冲液托盘（Outlet），记录对应的位置。
4. 将装有待检测样品的缓冲液瓶放入左侧样品托盘，记录对应的位置。
5. 检查卡盘和样品托盘是否正确安装。
关好托盘盖，注意直接控制图象屏幕上是否显示卡盘和托盘该已安装好。
此时应能听到制冷剂开始循环的声音。
二、石英毛细管的处理1. 在直接控制屏幕上点击压力区域，出现对话框。
2. 设置Pressure、Duration、Direction、Pressure Type、Tray Positions等参数。
点击OK，瓶子移到指定的位置，开始冲洗。
三、编辑方法1. 先进入32 Karat主窗口，用鼠标右键单击所建立的仪器，选择Open Offline，几秒钟后会打开仪器离机窗口。
2. 从文件菜单选择File Method New，在方法菜单选择Method Instrument Setup进入方法的仪器控制和数据采集模块。
选择其中一个为“Initial Condition”（初始条件）的选项卡，进入初始条件对话框。
在这个对话框中输入用于仪器开始方法运行时的参数。
四、编辑sequence1. 从仪器窗口选择File / Sequence / New，打开序列向导，按要求选择2. 点击Finish，出现新建的序列表。
3.另存Sequence.五、系统运行1. 在系统运行前，检查仪器的状态：检测器配置是否正确；灯是否点着；样品和缓冲液放置是否放置正确。
2. 从菜单选择 Control / Single Run 或点击图标打开单个运行对话框。
毛细管效应测定仪
毛细管效应测定仪
用途
用于测定纺织品材料。
织物试样由于纤维毛细管效应作用将恒温槽内试液吸升一定高度，以评定织物吸水性及透气率，是印染、棉织、针织、被单、丝绸、手帕、造纸等行业必备测试仪器。
技术参数
1、大试验根数：200×25mm10根
2、张力夹重量：3±0.5g
3、功率消耗：≤400W
4、预置温度范围：≤60±2℃（按要求任选）
5、操作时间范围：≤99.99min（按要求任选）
6、水槽尺寸：400×90×110mm（测试液容量约2500mL）
7、标尺：0～200±1mm
8、工作电源：Ac220V±10%50Hz；
9，控制系统：PLC;
10，操作界面：彩色7寸触摸屏，中英文切换
符合标准：
FZ/T 01071-2008 ISO 9073-6等标准。
产品特点：
1、整机精选304不锈钢材料制作。
2、大屏幕彩色触摸屏显示操作。
3、仪器试样上升下降采用，摇臂控制，容易定位。
4、水槽配有防护盖。
5、特制读数标尺。
毛细管电泳仪使用说明书
毛细管电泳仪使用说明书尊敬的用户：感谢您选择购买我们的毛细管电泳仪。
为了帮助您更好地使用该仪器，我们特别提供了以下使用说明书，请您仔细阅读，并按照说明进行操作。
一、仪器介绍毛细管电泳仪是一种用于分离和分析化合物的高效液相色谱仪器。
它主要由电泳槽、高压电源、检测器和数据处理系统等部分组成。
1. 电泳槽：电泳槽由两个并列的金属板构成，中间通过绝缘材料隔开。
电泳槽用于保持电场稳定以及支撑毛细管。
2. 高压电源：高压电源为仪器提供电场，使溶液中的化合物在毛细管中移动。
3. 检测器：毛细管电泳仪配备了多种检测器，包括紫外-可见吸收检测器、荧光检测器和电导检测器等，您可以根据实际需要选择使用。
4. 数据处理系统：数据处理系统可以实时监测和记录电泳结果，并提供数据分析和报告功能，便于您的后续研究。
二、使用步骤1. 准备工作在操作前，请确保仪器已正确接通电源，并检查各部分连接是否紧固。
同时，根据实验需要，选择合适的电泳缓冲液，并通过滤器过滤以去除杂质。
最后，准备好待测样品，并稀释至适当的浓度。
2. 将毛细管装入电泳槽首先，将尾端截平的毛细管插入电泳槽的两个极板之间，确保毛细管的两端均能延伸到电泳槽外。
然后，通过调整槽中绝缘材料的位置，使毛细管保持在水平状态。
3. 调整高压电源参数根据实验需要，设置合适的电压和电流值，确保电泳能够正常进行。
注意，过高的电压可能会导致电泳带宽过宽或毛细管损坏，因此请务必谨慎调整参数。
4. 注射样品使用注射器将待测样品缓慢注入毛细管，避免产生气泡。
注射结束后，迅速切断样品进入毛细管的通路，以免影响分离效果。
5. 启动电泳在确认样品已经注入毛细管后，启动电泳，并开始记录数据。
您可以根据实际需要选择自动采集数据或手动记录数据。
6. 数据处理电泳结束后，您可以通过仪器提供的数据处理系统对结果进行处理和分析。
不同的检测器可能需要不同的数据处理方式，请根据实际检测器选择相应的处理方法。
三、注意事项1. 请在使用仪器前仔细阅读使用说明书，并根据说明书进行正确操作。
毛细管测定仪安全操作及保养规程
毛细管测定仪安全操作及保养规程毛细管测定仪是一种比较常见的实验室仪器，它主要用于测定液体的表面张力、接触角等物理参数。
在使用毛细管测定仪时，需要注意操作的安全性，以及定期进行维护保养，保证仪器的准确性和寿命。
本文将从安全操作和保养两个方面，为大家介绍毛细管测定仪的使用规程。
安全操作规程1. 熟悉仪器结构和操作流程在使用毛细管测定仪之前，需要先了解仪器的各个部件及作用，并学习其操作流程，以避免误操作或操作不当导致仪器损坏或人员受伤的情况发生。
2. 安装和连接毛细管测定仪需要连接电源和气源，因此在使用前需要确保电源和气源的连接正常、接口牢固，同时安排合适的接线和管路，以避免设备损坏、短路、漏电或气体泄漏等情况。
3. 注意电气安全毛细管测定仪是一种需要使用电源的仪器，因此操作时需要特别注意电气安全。
在接通电源之前，需仔细检查电源线和电源插头是否破损，接线是否正确，以及保险丝是否正常，确保电气设备无风险。
4. 严禁强制操作或超负荷使用毛细管测定仪在使用时需要注意其额定操作参数，如电压、电流、压力等，严禁超过设备的最大承受能力。
同时禁止强制操作或改变其原有结构，以避免设备损坏或人员受伤。
5. 注意实验室环境和个人安全在进行实验时需要注意实验室环境和个人安全，如注意实验室的通风性和卫生，穿戴实验服和手套等个人防护用具，以避免实验操作过程中发生安全事故。
保养规程1. 定期清洁使用毛细管测定仪时需要注意其清洁和保养，定期对仪器进行清洁和维护，以保证其准确性和寿命。
清洁可使用专门的清洁剂和软布，对外观和功能部件进行清洗，注意不要弄湿内部电路和标签部分。
2. 定期检修和校准毛细管测定仪在使用一段时间后，经常出现误差大、清洁困难等情况。
因此，在日常使用过程中，应定期对其进行检修和校准，以修复设备的故障和调整其测试参数，确保仪器的准确性和精度。
3. 维护设备完整性在使用毛细管测定仪时，需要注意其完整性，定期检查和维护设备各个部分是否正常工作，如气路是否通畅、液体泵是否运行正常、仪器连接是否牢靠等，以保证仪器作业的可靠性和稳定性。
毛细管流变仪RG20详细技术参数2011
毛细管流变仪RHEOGRAPH20技术描述落地式结构台式结构1. 概述：RG20是针对石化企业研发的高端产品，适用于ABS工程塑料、PVC 聚氯乙烯、PE聚乙烯、PP聚丙烯、树脂、POM聚甲醛等等材料的测试和研究。
2．主要用途：毛细管流变仪用于测试热塑性材料及弹性体的加工性能，主要测试的是粘度随剪切速率的变化曲线，优化塑料原料的加工生产工艺，为生产和研究开发提供非常重要的科学依据。
4.产品主要技术参数和数据4.1主要特点描述标准（符合标准）测试标准符合DIN 54811, ASTM D 3835, ISO 11443标准结构台式和落地式结构可选，RHEOGRAPH20是带有 1:400,000的动态速率范围，和基于新的CAN-bus电子技术的高压毛细管流变仪。
扩展功能最多的毛细管流变仪:熔体拉伸流变仪(Rheotens),熔体拉伸测试单元Haul-off,挤出胀大测试，PVT测试，热导率，计算压力测试膛，自动切割，电动清洗，不稳定流动5.7英寸全彩色触摸显示屏独特的恒压控制模式，可完全实现PVT测试的恒温恒压恒容测试模式世界上动态测量范围最宽：1:400,000 的毛细管流变仪非常宽的柱塞速度范围0.0001－40mm/sec软件包，高级控制软件包,包括除热导率测试，所有的选配的测试功能都包括在该软件包内，高级分析软件WINRHEO可实现所有的综合性的分析功能独特的毛细管采用复合材料，中心选用耐久性和耐磨的碳化钨材料，外部是合金钢套，整个毛细管是复合型的材料制成的，这样保证一定的耐磨和耐久性，同时克服碳化钨的脆性，不易损坏，延长毛细管的使用寿命独特的测量毛细管入口和出口区域的温度(选配单元)独特的4个加热线圈实现温度控制，每个加热线圈都有自己的微处理器,保证最好的控温精度。
样品种类高分子粉料和粒料仪器的测量范围动态速率范围1:800,000, 最大力值20KN柱塞测试速度最大速度40mm/s样品量低于40g样品预处理制成颗粒状或粉状，吸湿性材料要预先干燥处理温度范围60℃～400℃温度分辨率0.01 ℃仪器外壳材料及涂漆橙红色和白色外壳，钢质材料，危险部分不同颜色的有标识，提醒使用者注意。
毛细管流变仪操作规程实验报告
毛细管流变仪操作规程实验报告实验目的：通过毛细管流变仪对溶解于流变仪边界层的流体进行测试，了解流体的流变性质，并分析流体的黏度、塑性等参数。
实验仪器：实验原理：实验操作：1.实验前准备：戴上手套和安全眼镜，确保安全操作。
打开仪器电源，待仪器初始化完成后打开计算机并安装流变仪软件。
2.校准仪器：根据流变仪软件的提示，进行仪器的校准。
校准包括水平校准和零点校准，确保仪器的准确度和稳定性。
3.准备样品：根据实验需求，选择合适的样品并准备好。
样品要求纯净、无杂质，并按照要求进行稀释或加热处理。
4.设置实验参数：根据样品的特性，设置流变仪软件中的实验参数。
包括温度、剪切速率、剪切应力等参数。
5.测试样品：将准备好的样品注入毛细管流变仪中，并在软件中开始测试。
等待一定时间，确保样品与流变仪的温度相平衡后，开始记录数据。
6.记录数据：软件会自动记录样品的流量变化，并计算出流体的黏度、塑性等参数。
实验过程中，应注重观察样品的流动情况，并记录相应的数据。
7.数据分析：实验结束后，根据记录的数据进行分析。
可以通过绘制图表来展示数据的变化趋势，并对样品的流变性质进行研究和判断。
8.清洁仪器：实验结束后，将仪器内的残留样品清除干净，保持仪器的干净整洁。
实验结果与讨论：通过实验，我们得到了不同样品在不同剪切速率、温度下的流变性质参数。
通过分析数据和绘制图表，我们可以得出以下的结论：样品A具有较低的黏度，对剪切速率不敏感；样品B具有较高的黏度，对剪切速率敏感。
通过实验结果，我们可以判断样品的流变性质，以及其在工业生产和科研领域中的应用。
实验总结：本次实验利用毛细管流变仪对样品的流变性质进行测试，通过记录数据和分析结果，我们可以得到样品的黏度、塑性等参数，并判断样品的流变特性。
实验过程中，我们对仪器的操作规程进行了详细描述，并进行了数据分析和结果讨论。
实验结果对于理论研究和工业应用具有一定的指导意义，同时也为我们理解流体力学的相关原理提供了实践基础。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
按以上操作輸入密碼後按 6 次功能鍵，使 PV 欄顯示 SCL 字樣，這是修 改量程下限的標誌，通過左移、加、減鍵修改 SV 顯示欄的數值。修改完 成後再次按功能鍵表示確認。 儀錶量程上限修改：
全打開；
4.重新換一瓶氮氣；
4.氣瓶壓力不夠
6
機器正常工作時聽 1.減壓閥或截止閥漏氣； 1.檢查減壓閥與截止閥；
到有漏氣的聲音 2.檢測回路上的接頭有漏 2.檢查回路上的接頭；
3
氣；
3. 擰緊手動夾緊閥；
3.手動夾緊閥擰緊；
4. 檢查專用夾頭上的密封圈，如
4.專用夾頭漏氣；
果有損壞就更換；
八．設備附件 1. 設備使用說明書一份 2. 品質流量計使用說明書一份 3. 專用夾頭密封圈
7
按以上操作輸入密碼後按 7 次功能鍵，使 PV 欄顯示 SCH 字樣，這是修 改量程上限的標誌，通過左移、加、減鍵修改 SV 顯示欄的數值。修改完 成後再次按功能鍵表示確認。 儀錶偏移值修改：
按以上操作輸入密碼後按 8 次功能鍵，使 PV 欄顯示 Scb 字樣，這是修 改偏移值的標誌，通過左移、加、減鍵修改 SV 顯示欄的數值。修改完成
2
四．操作方法 1.合上電源，並等待 10 分鐘左右，使品質流量計預熱。 2.將被測毛細管一頭插入到專用夾頭。 3.用手擰黃銅杆，使專用夾頭把毛細管夾緊。 4.逆時針方向旋轉氣瓶減壓閥上的調節螺杆一直到調節彈簧不受壓為
止；關上總進氣閥；打開氣瓶閥；順時針方向旋轉氣瓶減壓閥上的 調節螺杆，把壓力調到 1.0 Mpa；打開總進氣閥，用機台上的調壓 閥把測試壓力調整到 0.5Mpa。 5.按“測試按鈕”，這時進氣壓力將發生改變，調整機台上的調壓閥使
程》。
12.發現減壓閥、壓力錶或截止閥有損壞或異常現象應立即進行修理。
13.減壓閥的修理必須由專業人員進行。
14.減壓閥因長期受壓，應定期送專門檢修部門檢修。一般一年檢修一
次。
七．維修
序號
現象
可能的原因
檢查並解決辦法
合上漏電開關，但 1.流量表沒有通電；
1.使流量表通上電源；
1 數顯流量表上沒數 2.品質流量控制器與流量 2.按照正確的方法接線（參考接
壓力重新回到 0.5Mpa，並使其穩定（約 10 秒鐘）。這時數顯流量表上 的流量就是測試的流量。人工把流量數值記錄下來。 6.完成上一個毛細管的流量檢測後，先把測試閥關上，這時數顯流量 表上還會顯示有一些流量，這是因為毛細管內的氣體還沒有完全排 出，用手擰黃銅杆，把毛細管拿出來。裝上另一條毛細管，繼續下 一個產品的流量檢測。 7.當工作結束後，先要關閉氣瓶閥，然後打開測試閥，把管路內的全 部氣體排出。接著關上設備上的總進氣閥，最後逆時針方向旋轉 氣瓶減壓閥上的調節螺杆一直到調節彈簧不受壓為止。
點後兩位 8.具有漏電保護及超載保護等功能 三．安裝 把機器安裝到合適的位置後，放下機器的四個腳撐，並調節平衡。接 上電源線，分別接上氮氣與壓縮空氣。注意：氮氣瓶與機器氮氣介面之間 必須裝一個氮氣減壓閥，工作時把壓力調到 1.0Mpa。設備正常使用時的 壓力為 1.0Mpa，氣瓶減壓閥的壓力高於檢測壓力，主要是因為檢測過程通 過毛細管的氮氣直接排到空氣中，為了使毛細管前端的壓力能穩定在 1.0Mpa，因此氣瓶減壓閥後的壓力要大於測試壓力。
毛細管流量檢測儀
使 用 說 明 書
台灣聯巨儀器股份有限公司 LJ-130L-A
1
一．概述 毛細管流量測試儀是用於電冰箱、電冰櫃、空調器、除濕機、制冰機
等製冷系統中的重要部件——毛細管及其節流管組進行流量檢測的專用設 備。它採用氮氣作為檢測介質，流量檢測範圍 0～30 升/分，檢測精度為 1.5 級，對檢測結果數字顯示。
台灣聯巨儀器股份有限公司
Add：台北縣 235 中和市花園路五段 TEL：886-2-22638300 FAX:22638330 HTTP: Email:info@ 大陸地區技術服務中心： Tel:0755-33390655 33202099 Email:sz1718@
5
9.氣瓶不用時要隨時把氣瓶關好。當工作結設備內所有
的截止閥，最後逆時針方向旋轉氣瓶減壓閥上的調節螺杆一直到調
節彈簧不受壓為止。
10.設備檢查回路只能使用潔淨的氮氣，不能使用其他氣體。
11.使用減壓閥時應嚴格執行國家勞動總局頒發的《氣瓶安全監察規
產品使用了品質流量控制器，使測量的精確性、可靠性、重複性得到 本質性的保證。並具有維修保養方便等特點。 二．技術參數
1.機架外形尺寸：長×寬×高=750×520×1400mm，重量：約 60KG 2.電源：單相 220V、50HZ，功率：0.1KW 3.效率:約 3 只/分鐘 4.使用環境溫度：5～35℃，相對濕度：≤85% 5.氮氣氣源：10Mpa 潔淨氮氣 6.壓縮空氣氣源：0.6Mpa 潔淨壓縮空氣 7.流量指示：0～50 升/分，數顯式。測量精度±1.5%、顯示精度小數
3
五．流量儀錶參數修改：
“ ”鍵為功能鍵，“ ”為左移鍵，“ ”為減鍵，“ ”為加鍵。
連續按功能鍵超過 2 秒，使儀錶出現參數修改介面，鬆開該鍵，然後反 復單擊該鍵 4 次使儀錶 PV 顯示欄出現“Loc”字樣，通過左移、加、減鍵 修改 SV 顯示欄的密碼為 808。 儀錶輸入類型修改：
此時按 3 次功能鍵使 PV 欄顯示 inP 字樣，這是修改輸入類型的標誌， 通過左移、加、減鍵修改 SV 顯示欄的數值可修改輸入類型，33 表示儀錶 為 1～5V 輸入，34 表示儀錶為 0～5V 輸入。修改完成後再次按功能鍵表示 確認。 儀錶顯示小數點修改：
據顯示
表之間的接線不正確； 線圖）；
數顯流量表的數據 1.氣瓶上的減壓閥沒有調 1. 把 氣 瓶 上 的 減 壓 閥 壓 力 調 到
變化太大
到合適的位置；
1.0 Mpa；
2.機台上的調壓閥沒有調 2. 把 機 台 上 的 減 壓 閥 壓 力 調 到
2
到合適的位置；
0.5 Mpa；
3.機台的上進氣閥沒有完 3.把機台的上進氣閥完全打開；
4
後再次按功能鍵表示確認。 修改完成後連續按住功能鍵使之退出參數修改介面。
六．安全使用 本設備使用時由於涉及高壓氮氣，如果使用不當，存在一定的危險性，
要注意以下幾項： 1.要把氣瓶固定在牆壁、支柱或車上，絕對不能使氣瓶翻倒在地上。 2.使用前應確認減壓閥、截止閥等器件是完好的並檢查有無油脂污染。 如有油脂存在應由專業人員予以清洗。減壓閥（特別是進口處）的 雜質、汙物及灰塵等應清除掉。 3.檢查氣瓶閥是否有油脂污染，螺紋是否損壞，是否有雜質、汙物存 在。如發現有油脂存在或螺紋損壞就不應再使用該氣瓶並將這些情 況通知供氣單位。 4.整機通氮氣、通電前，應把所有閥、壓力錶的接頭扳緊。 5.在打開氣瓶閥前先要把減壓閥調節螺杆逆時針方向旋到調節彈簧不 受壓力為止。機台上的調壓閥由於已經調到合適的位置，一般不需 作太大的調節。 6.打開氣瓶閥時不要站在減壓閥的正面或背面。氣瓶閥應緩慢開啟至 高壓表指示出瓶壓讀數。 7.順時針方向旋轉減壓閥調節螺杆，使低壓表達到所需的工作壓力。 如果太高的話應旋松調節螺杆，放出一部分氣後重新調節。 8.要檢查是否漏氣，先把測試閥關好，再把氣瓶閥關上，然後逆時針 方向把氣瓶上的減壓閥調節螺杆旋出一圈。如果高壓表讀數減小， 那麼就是氣瓶減壓器高壓部分或氣瓶閥漏氣。如果低壓表讀數減小， 那麼就是氣瓶減壓閥低壓部分或減壓閥後面的管路及設備漏氣。如 果高壓表讀數減小，同時低壓表讀數上升，說明氣瓶減壓器閥座處 漏氣。以上漏氣均可用檢漏效果良好並安全的溶液檢漏。
