2018年人教版物理九年级全册第十九章生活用电 测试题及答案

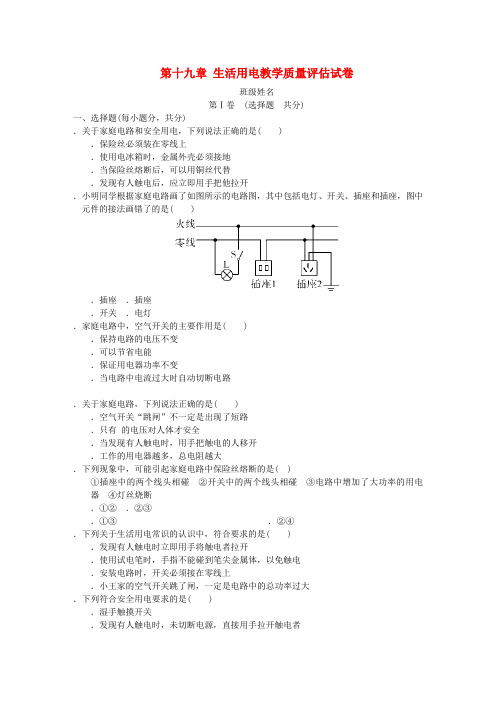

第十九章生活用电教学试卷班级姓名第Ⅰ卷(选择题共30分)一、选择题(每小题3分，共30分)1．关于家庭电路和安全用电，下列说法正确的是 ( )A．保险丝必须装在零线上B．使用电冰箱时，金属外壳必须接地C．当保险丝熔断后，可以用铜丝代替D．发现有人触电后，应立即用手把他拉开2．小明同学根据家庭电路画了如图所示的电路图，其中包括电灯L、开关S、插座1和插座2，图中元件的接法画错了的是 ( )A．插座1 B．插座2C．开关S D．电灯L3．家庭电路中，空气开关的主要作用是 ( )A．保持电路的电压不变B．可以节省电能C．保证用电器功率不变D．当电路中电流过大时自动切断电路4．关于家庭电路，下列说法正确的是 ( )A．空气开关“跳闸”不一定是出现了短路B．只有36 V的电压对人体才安全C．当发现有人触电时，用手把触电的人移开D．工作的用电器越多，总电阻越大5．下列现象中，可能引起家庭电路中保险丝熔断的是 ( )①插座中的两个线头相碰②开关中的两个线头相碰③电路中增加了大功率的用电器④灯丝烧断A．①② B．②③C．①③D．②④6．下列关于生活用电常识的认识中，符合要求的是 ( )A．发现有人触电时立即用手将触电者拉开B．使用试电笔时，手指不能碰到笔尖金属体，以免触电C．安装电路时，开关必须接在零线上D．小王家的空气开关跳了闸，一定是电路中的总功率过大7．下列符合安全用电要求的是 ( )A．湿手触摸开关B．发现有人触电时，未切断电源，直接用手拉开触电者C．有金属外壳的用电器使用三孔插座D．随意搬动亮着的台灯或工作中的电扇8．如图所示，为家庭电路中常见的螺口灯泡和拉线开关，要求开关控制灯泡，符合连接要求的是 ( )9．“珍爱生命、注意安全”是人们在日常生活中必须具有的意识。

关于安全用电，下列做法正确的是 ( )A．为了清洁卫生，应经常用湿布擦拭正在工作的台灯B．为了不影响工作，更换灯泡或维修电路时可以不断开电源C．发现有人触电时，应先切断电源，再把人拉开D．一个多孔插线板可以同时使用多个大功率用电器10．物理知识的应用，体现在生活中的方方面面。

下面关于生活中所涉及的物理知识，说法不正确的是 ( )A．电熨斗是利用电流的热效应来工作的B．家庭电路中，开关短路会使保险丝熔断C．电视机待机(只有指示灯亮)时也会耗电D．放爆竹，爆竹腾空飞起，化学能转化为内能再转化为机械能第Ⅱ卷(非选择题共70分)二、填空作图题(每空2分，作图每题5分，共58分)11．家庭电路中电流过大的原因是和。

12．家庭电路触电事故都是人体直接或间接接触线造成的；带有金属外壳的家用电器要使用三孔插座，目的是为了让金属外壳与相连，不致对人造成伤害。

13．在家庭电路中，电热水器正常工作的电压为 V，它与家中的空调是 (选填“串联”或“并联”)连接的，家庭中每月的耗电量用表计量。

14．教室里的各盏照明灯之间是并联的，当教室里多开一盏照明灯时，干路上的电流大小将(选填“变大”“不变”或“变小”)。

15．保险丝是由的铅锑合金制成的。

家庭电路用的保险丝应联在电路中。

当电流超过额定电流达到熔断电流时，它会自动。

选用保险丝时，应使它的额定电流等于或略大于电路中的。

16．电焊利用电流的热效应将焊条熔化，从而使金属部件连接在一起，某电焊机输出电压40V，输出功率2 000 W。

各种橡胶绝缘铜芯导线在常温下安全载流量(长时间通电时的最大安全电流)如表。

从安全角度考虑，应选择 (填写导线规格)作为电焊17．如图所示的家庭电路中，火线与零线间的电压为 V。

电路中的两个插座连接方式是联。

电路中有一处连接错误，这个错误是。

18．小雨家新买了一台空调，刚接入电路，家里的空气开关就自动断开了，这是因为：家庭电路的电压一定，接入空调后，电路中的过大，导致电路中的总电流。

19．请同学们将下图连成符合安全用电原则的照明电路。

20．学生使用的护眼台灯，可以通过调节旋钮改变亮度。

小刚很快知道了它的工作原理。

试用你学过的电学知识，用适当的元件符号，在下图中画出台灯工作原理的简单电路，并正确连在火线和零线上。

21．将电灯和开关连入电路，用开关控制电灯。

22．如图所示，某房间内有两盏电灯L1和L2，各由安装在墙壁上的两个开关S1和S2对应控制着，请将它们的连接方法画出来。

三、简答题(5分)23．使用试电笔时，人体通过试电笔与火线相连，为什么没有触电事故发生呢？阅读资料并请你在小组合作交流时给有疑惑的同学讲解其中的道理。

四、计算题(共7分)24．中考前，由于气温偏高，瑞瑞的妈妈为了让他有一个更好的学习环境，特地买了一台冷热两用的空调安装在他的房间。

这台空调的说明书中主要数据如下表，问：(1)空调工作时应选图中的孔插座。

(2)空调正常制冷时电流为多少？连续正常制冷30 min消耗的电能为多少kW·h?(3)夏天由于空调使用较多，供电系统负荷增大，如何使用空调有利于节能？(答出一点即可)参考答案1． B【解析】 A．从安全的角度分析，保险丝必须装在火线上，故A错误；B.电冰箱使用时金属外壳一定要接地，防止漏电时发生触电事故，故B正确；C.铜丝的熔点高，用铜丝代替保险丝，在电流异常增大到一定程度导致温度过高的时候，不能自身熔断切断电流，起不到保险作用，故C错误；D.发现有人触电，应先切断电源，再进行施救，若立即用手把他拉开，容易使施救者也触电，故D错误；故选B。

2． A【解析】 A．两孔插座直接串联在零线上，两孔插座连接错误，符合题意；B.三孔插座的上孔接地线，左孔接零线，右孔接火线，符合安装规则，连接正确，不符合题意；C、D 开关控制灯泡时，火线与开关相连，连接正确，不符合题意。

故选A。

3． D【解析】家庭电路中空气开关的作用是保护电路，当电路中发生短路或总功率过大导致电流过大时会引起空气开关跳闸。

故选D。

4． A【解析】 A．空气开关“跳闸”不一定是出现了短路，也可能是电路中总功率过大，故A 说法正确；B.只有不高于36 V的电压对人体才是安全的，故B说法错误；C.当发现有人触电时，用手把触电的人移开，这样会造成施救者也触电，应切断电源或使用绝缘物体将电线挑开，故C说法错误；D.工作的用电器越多，相当于导体并联，总电阻会越小，故D 说法错误。

故选A。

5． C【解析】①插座中的两个线头相碰，形成电源短路，会导致保险丝熔断；②开关中的两个线头相碰时，使电路形成通路，用电器工作，因此不会导致保险丝熔断；③电路中增加了大功率的用电器，会导致电路中电流过大，并导致保险丝熔断；④灯丝烧断后，电路处于断路状态，不会导致保险丝熔断。

故选C。

6． B【解析】 A ．发现有人触电应该先切断电源，不能直接用手拉开，否则施救者也会触电，不符合安全用电要求；B.使用试电笔辨别火线和零线时，用手接触笔尾金属体电极，笔尖接触电线，符合安全用电要求；C.为了安全，开关要接在火线上，这样在断开开关之后，接触灯泡就不会有触电危险了，不符合安全用电要求；D.家庭空气开关跳闸，可能是发生短路，也可能是有漏电的位置，还可能是总功率过大，不符合安全用电要求。

故选B 。

7． C8． C【解析】 开关接到火线和用电器之间，且螺旋套接零线，故C 正确，故选C 。

9． C【解析】 A ．生活中的水是导体，用湿布擦拭正在工作的台灯易引发触电事故，故A 错误；B.更换灯泡或维修电路时若不断开电源，容易引发触电事故，故B 错误；C.发现有人触电时，应先切断电源，再把人拉开，符合安全用电的要求，故C 正确；D.一个多孔插线板若同时使用多个大功率用电器，会造成总电流过大，易引发火灾，故D 错误。

故选C 。

10． B【解析】 A ．电熨斗工作时，电能转化为内能，就是利用电流的热效应，说法正确；B.开关短路后，用电器始终工作，不受开关的控制，但并不会使电流过大，不会使保险丝熔断，说法错误；C.电视机待机时，有很小的电流通过，会消耗一部分电能，说法正确；D.放爆竹时，爆竹内火药蕴含的化学能经过燃烧转化为内能，再转化为爆竹的机械能，说法正确。

故选B 。

11． 短路 用电器总功率过大。

12． 火 大地【解析】 家庭电路中，人体触电原因是人体直接或间接接触火线；金属外壳的用电器的外壳一定要接地，避免金属外壳用电器漏电时发生触电事故。

13． 220 并联 电能14． 并 变大【解析】 教室里各盏照明灯是并联的，开亮的灯越多，并联的支路越多，总电阻越小； 由I ＝U R，电源电压不变，则干路中的电流越大。

15． 电阻率大，熔点低 熔断 最大正常工作电流16． 横截面积10 mm 2的导线【解析】 电焊机工作时电流：I ＝2 000 W 40 V ＝50 A ， 由表可知，应选横截面积为10 mm 2的导线。

17． 220 并 灯泡顶端的金属点直接连接了火线，而螺旋套也连接了火线。

【解析】 我国家庭电路的电压是220 V ，所以火线与零线间的电压为220 V ；电路中的两个插座连接方式是并联，这样接上用电器后才能互不影响。

电路连接错误是灯泡顶端的金属点连接了火线，而螺旋套也连接了火线，正确的接法是顶端金属点，通过开关后接在火线上，零线接螺旋套。

18． 总功率 过大【解析】 家庭电路的电压一定，接入空调后，电路中的总功率过大，由P ＝UI 可知，导致电路中的电流过大，致使家里的空气开关自动断开。

19．【答案】第19题答图20．【答案】 如答图所示。

第20题答图21．【解析】 零线直接连接灯泡的螺旋套，火线进入开关，再进入灯泡顶端的金属点。

如下图所示：第21题答图22．【解析】 火线首先进入开关，再进入灯泡的金属点；零线直接进入灯泡的螺旋套。

由于家庭电路中的各个用电器是并联连接，所以此电路中的两盏灯L 1和L 2并联，开关S 1和S 2对应控制着，电路图如下图所示：第22题答图23．【答案】 由于试电笔内部有一个一百万欧的电阻，所以当人用试电笔和火线接触时，相当于一个一百万欧的电阻和人体串联，据欧姆定律可知，此时的总电压是220 V ，总电阻非常大，所以此时通过人体的电流很小，不至于让人发生触电事故。

24．(1) 三解： (2)I ＝P 冷U ＝1 320 W 220 V＝6 A ， W ＝P 冷t ＝1.32 kW×0.5 h＝0.66 kW·h；(3)调高设定温度或减少使用时间。
