(整理)保护接地规范标准
接地与接零规范(标准版)
接地与接零规范
１、对于三相四线制低压供电系统，动力变压器中性线必须接地，并设置零母线，截面、连接方式及相色符合规定。
各级配电点的出线电缆接地线必须连接到电源电缆的接地线上。
具有３台及以上开关或馈出３条及以上线路的配电点必须设置零母线，电源和负荷出线的接地线必须接至零母线上，零母线设置重复接地极。
２、在有爆炸危险的场所，低压供电系统中性点严禁接地，按井下接地保护细则执行。
３、电气保护接零的系统中，所有电气设备的金属外壳都应使用保护地线或通过工作零线与电源端的接地点可靠连接。
４、变压器引出中性线的接地电阻不应超过4Ω，每一重复接地电阻不应大于10Ω。
５、三相四线制低压供电系统中任何设备，禁止不接零而采取就地接地保护。
6、地面降压站、井塔、井架等工厂建筑避雷装置接地电阻不大于10Ω
7、供暖、供气、供水管路不得用作接地;•厂房车间内禁止埋设接地极;•严禁使用高大建筑的防直击雷引下线和接地极作为动力或照明零线重复接地或工作接地。
接地电阻规范标准要求
标准接地电阻规范要求：1、独立的防雷保护接地电阻应小于等于10欧；2、独立的安全保护接地电阻应小于等于4欧；3、独立的交流工作接地电阻应小于等于4欧；4、独立的直流工作接地电阻应小于等于4欧；5、防静电接地电阻一般要求小于等于100欧。
6 共用接地体(联合接地)应不大于接地电阻1欧。
【避雷针的地线属于防雷保护接地，如果避雷针接地电阻和防静电接地电阻都是按要求设置的，那么就可以将防静电设备的地线与避雷针地线接在一起，因为避雷针的接地电阻比静电接地电阻小10倍，因此发生雷电事故时，大部分雷电将从避雷针地泄放，经过防静电地的电流则可以忽略不计。
】接地分三种保护接地：电气设备的金属外壳，混凝土、电杆等，由于绝缘损坏有可能带电，为了防止这种情况危及人身安全而设的接地。
1Ω以下防静电接地：防止静电危险影响而将易燃油、天然气贮藏罐和管道、电子设备等的接地。
防雷接地：为了将雷电引入地下，将防雷设备（避雷针等）的接地端与大地相连，以消除雷电过电压对电气设备、人身财产的危害的接地，也称过电压保护接地。
电气装置的接地电阻值很多，不同的系统根据配电系统的不同以及接地故障电流的大小规定了不同的电阻值，把目前规范中的一些规定值现做一个摘录。
其中有两本规范根据09年建设部文件已经更新或者作废了。
但仍然可以参考。
（1）信号接地——为保证信号具有稳定的基准电位而设置的接地。
（2）功率接地——除电子设备系统以外的其他交、直流电路的工作接地。
（3）保护接地——为保证人身及设备安全的接地。
14.7.4.3 电子设备接地电阻值除另有规定外，一般不宜大于4Ω并采用一点接地方式。
电子设备接地宜与防雷接地系统共用接地体。
但此时接地电阻不应大于1Ω。
若与防雷接地系统分开，两接地系统的距离不宜小于20m。
不论采用共用接地系统还是分开接地系统，均应满足本规范第12章防雷有关条款的规定。
电子设备应根据需要决定是否采用屏蔽措施。
（1）直流地（包括逻辑及其他模拟量信号系统的接地）。
接地电阻规范
接地电阻规范篇一：接地电阻规范第一章总则第1.0.1条电力装置接地设计必须认真执行国家的技术经济政策，并应做到：保障人身与设备安全、供电可靠、技术先进和经济合理。
第1.0.2条电力装置接地设计应根据工程特点、规模、发展规划和地质特点，合理地确定设计方案。
第1.0.3条电力装置接地设计应节约有色金属，节约用铜。
第1.0.4条本规范适用于工业、交通、电力、邮电、财贸、文教等各行业交流、直流电力设备接地设计。
第1.0.5条电力装置接地设计尚应符合现行的有关国家标准和规范的规定。
第二章一般规定第2.0.1条为保证人身和设备的安全，电力装置宜接地或接零。
交流电力设备应充分利用自然接地体接地，但应校验自然接地体的热稳定。
能对地构成电流闭合回路的直流电力回路中，不得利用自然接地体作为电流回路的零线、接地线、接地体。
直流电力回路专用的中性线、接地体以及接地线不得与自然接地体有金属连接；如无绝缘隔离装置，相互间的距离不应小于１米。
三线制直流回路的中性线，宜直接接地。
第2.0.2条变电所内，不同用途和不同电压的电气设备，除另有规定者外，应使用一个总的接地体，接地电阻应符合其中最小值的要求。
注：本规范中接地电阻系指工频接地电阻。
第2.0.3条如因条件限制，按本规范的要求接地有困难时，允许设置操作和维护电力设备用的绝缘台。
绝缘台的周围，应尽量使操作人员不致偶然触及外物。
第2.0.4条中性点直接接地的电力网，应装设能迅速自动切除接地短路故障的保护装置。
中性点非直接接地的电力网，应装设能迅速反应接地故障的信号装置，必要时，也可装设延时自动切除故障的装置。
第2.0.5条低压电力网的中性点可直接接地或不接地。
当安全条件要求较高，且装有能迅速而可靠地自动切除接地故障的装置时，电力网宜采用中性点不接地的方式。
第2.0.6条在中性点直接接地的低压电力网中，电力设备的外壳宜采用低压接零保护，即接零。
如用电设备较少、分散，采用接零保护确有困难，且土壤电阻率较低，可采用低压接地保护。
电气设备接地及接零的一般管理规定(四篇)
电气设备接地及接零的一般管理规定电气设备的接地和接零是保证电气设备正常运行和安全使用的重要环节。
为此，国家制定了一系列管理规定，以下是电气设备接地和接零的一般管理规定。
一、接地的目的和意义电气设备接地的目的是确保人身安全和设备正常运行。
接地能够保证电气设备的绝缘层能够正常工作，防止电气设备产生电击风险；接地还能够屏蔽电气设备的绝缘故障，避免电弧、火花等危险情况的发生。
二、接地的基本原则电气设备的接地应遵循以下基本原则：1. 安全性原则：接地系统必须能保证人身安全，防止电气设备带电体触及设备外壳及其他接地金属，并确保电气设备绝缘层的可靠工作。
2. 靠地性原则：接地系统必须与周围地域的接地系统联为一体，通过有效接地，将电气设备与地电位相连。
3. 连接性原则：接地系统必须能确保各接地部件之间的可靠连接，降低接地电阻，提高接地效果。
三、接地的分类按照使用和作用的不同，接地可以分为以下几种类型：1. 保护接地：主要是为了保护人身安全，防止电气设备产生电击风险。
例如，家用电器的金属外壳需要接地，以防止漏电导致触电事故的发生。
2. 防雷接地：主要是为了保护电气设备免受雷电击打和静电干扰的影响。
例如，建筑物的天线、防雷装置等都需要进行接地。
3. 信号接地：主要是为了保证信号传输的可靠性和抗干扰性。
例如，计算机网络中的终端设备需要进行信号接地，以确保正常的数据传输和通信。
四、接地的管理措施为了确保电气设备接地的有效性和安全性，有必要采取以下管理措施：1. 设备接地的规范：制定详细的设备接地规范，包括接地导线的材料、断面和安装方式等要求，确保接地系统的可靠性。
2. 接地电阻的监测：定期对接地系统的电阻进行检测和测试，确保接地电阻满足设计要求，及时发现和解决接地系统存在的问题。
3. 接地标志的设置：在接地系统的接地部件上设置明确的标志，标明接地导线的起始点和终点，以便于检修和维护人员进行操作。
4. 接地设施的维护：定期对接地设施进行检修和维护，确保接地装置的可靠性和运行正常。

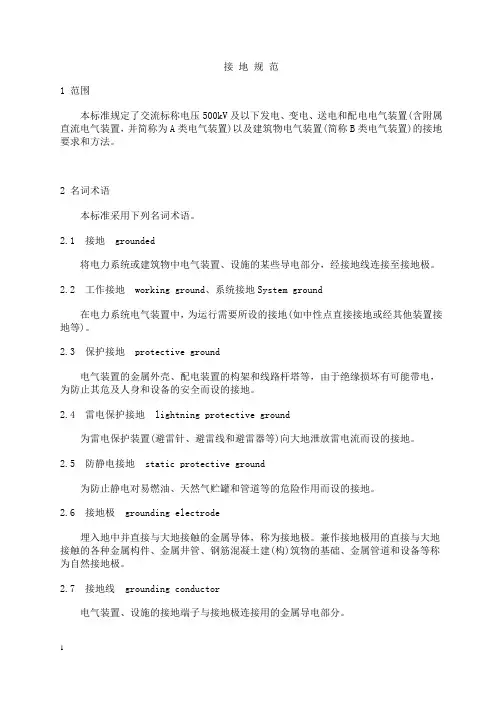

接地规范
接地规范1 范围本标准规定了交流标称电压500kV及以下发电、变电、送电和配电电气装置(含附属直流电气装置，并简称为A类电气装置)以及建筑物电气装置(简称B类电气装置)的接地要求和方法。
2 名词术语本标准采用下列名词术语。
2.1 接地 grounded将电力系统或建筑物中电气装置、设施的某些导电部分，经接地线连接至接地极。
2.2 工作接地 working ground、系统接地System ground在电力系统电气装置中，为运行需要所设的接地(如中性点直接接地或经其他装置接地等)。
2.3 保护接地 protective ground电气装置的金属外壳、配电装置的构架和线路杆塔等，由于绝缘损坏有可能带电，为防止其危及人身和设备的安全而设的接地。
2.4 雷电保护接地 lightning protective ground为雷电保护装置(避雷针、避雷线和避雷器等)向大地泄放雷电流而设的接地。
2.5 防静电接地 static protective ground为防止静电对易燃油、天然气贮罐和管道等的危险作用而设的接地。
2.6 接地极 grounding electrode埋入地中并直接与大地接触的金属导体，称为接地极。
兼作接地极用的直接与大地接触的各种金属构件、金属井管、钢筋混凝土建(构)筑物的基础、金属管道和设备等称为自然接地极。
2.7 接地线 grounding conductor电气装置、设施的接地端子与接地极连接用的金属导电部分。
2.8 接地装置 grounding connection接地线和接地极的总和。
2.9 接地网 grounding grid由垂直和水平接地极组成的供发电厂、变电所使用的兼有泄流和均压作用的较大型的水平网状接地装置。
2.10 集中接地装置 concentrated grounding connection为加强对雷电流的散流作用、降低对地电位而敷设的附加接地装置，一般敷设3～5根垂直接地极。
供电保护接地规范(标准版)
供电保护接地规范
１.局部接地极的装设：⑴采区变电所（包括移动变电站）;⑵装有电气设备的峒室和单独的高压电气设备;•⑶设有三台及以上电气设备的地点;•⑷连接动力铠装电缆的接线盒以及高压电缆连接装置;•⑸采煤工作面的运输巷、回风巷和掘进巷道内无低压配电点时，上述巷道内至少应分别设置一个局部接地极。
２.•局部接地极应采用总面积不小于0.6m2、厚度不小于3mm的钢板，埋设在巷道水沟或潮湿地方。
接地母线、连接导线、接地导线的连接、截面符合《煤矿井下保护接地装置的安装、检查、测定工作细则》的要求。
但当用钢铰线与裸铜线连接时，钢铰线与裸铜线的绑扎长度不小于200mm；镀锌扁钢与裸铜线连接时，裸铜线必须有线鼻子，并用螺帽和防松垫圈紧固。
３.•每季度对井下总接地网的接地电阻测定一次，从任意一个局部接地装置处所测得的总接地网的接地电阻，不得超过2Ω。
每一移动式和手持式电气设备至局部接地极之间的保护接地用的电缆芯线和接地连接导线的电阻值，不得超过1Ω。
新安装的局部接地极在投运前必须进行一次接地电阻摇测，合格后方准投运。
(整理)电气装置安装工程接地装置施工及验收规范GB50169-2006
GB50169-92电气装置安装工程接地装置施工及验收规范第一章总则第1.0.1条为保证接地装置安装工程的施工质量，促进工程施工技术水平的提高，确保接地装置安全运行，制定本规范。
第1.0.2条本规范适用于电气装置的接地装置安装工程的施工及验收。
第1.0.3条接地装置的安装应按已批准的设计进行施工。
第1.0.4条采用的器材应符合国家现行技术标准的规定，并应有合格证件。
第1.0.5条施工中的安全技术措施，应符合本规范和现行有关安全技术标准的规定。
第1.0.6条接地装置的安装应配合建筑工程的施工，隐蔽部分必须在覆盖前会同有关单位做好中间检查及验收记录。
第1.0.7条接地装置的施工及验收，除按本规范的规定执行外，尚应符合国家现行的有关标准、规范的规定。
第二章电气装置的接地第一节一般规定第2.1.1条电气装置的下列金属部分，均应接地或接零：一、电机、变压器、电器、携带式或移动式用电器具等的金属底座和外壳。
二、电气设备的传动装置。
三、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门。
四、配电、控制、保护用的屏(柜、箱)及操作台等的金属框架和底座。
五、交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和电缆的金属护层、可触及的电缆金属保护管和穿线的钢管。
六、电缆桥架、支架和井架。
七、装有避雷线的电力线路杆塔。
八、装在配电线路杆上的电力设备。
九、在非沥青地面的居民区内，无避雷线的小接地电流架空电力线路的金属杆塔和钢筋混凝土杆塔。
十、电除尘器的构架。
十一、封闭母线的外壳及其他裸露的金属部分。
十二、六氟化硫封闭式组合电器和箱式变电站的金属箱体。
十三、电热设备的金属外壳。
十四、控制电缆的金属护层。
第2.1.2条电气装置的下列金属部分可不接地或不接零：一、在木质、沥青等不良导电地面的干燥房间内，交流额定电压为380V及以下或直流额定电压为440V 及以下的电气设备的外壳；但当有可能同时触及上述电气设备外壳和已接地的其他物体时，则仍应接地。
保护接地规范标准
保护接地标准细则一、保护接地概念：电气设备的金属外壳在绝缘损坏时有可能带电.漏电危及人身安全,将电气设备的金属外壳通过接地装置与大地连接称为保护接地.二、保护接地要求：电压在36V以上和由于绝缘损坏可能带有危险电压的电气设备的金属外壳、构架、铠装电缆的钢带钢丝、铅皮或屏蔽护套等必须有保护接地.接地网上任一保护接地点的接地电阻不得超过2Ω.三、保护接地标准：1、主接地：1、所有电气设备的保护接地装置包括电缆的铠装、铅皮、接地芯线和局部接地装置,应与主接地极连成1个接地网.主接地极应在主、副水仓中各埋设1块.主接地极应用耐腐蚀的钢板制成,其面积不得小于㎡、厚度不小于5mm.在钻孔中敷设的电缆不能与主接地极连接时,应单独形成以分区接地网,其接地电阻值不得超过2Ω.2、连接主接地极的接地母线及变电所的辅助接地母线,应采用断面不小于50mm2的裸铜线、断面不小于100mm2的镀锌铁线或厚度不小于4mm、断面不小于100mm2的镀锌扁钢.2、局部接地：在下列地点应装设局部接地极：1、每个采区变电所包括移动变电站和移动变压器.2、每个装有电气设备的硐室和单独装设的高压电气设备.3、每个低压配电点或装有3台以上电气设备的地点.4、无低压配电点的采煤工作面的机巷、回风巷、集中运输巷胶带运输巷以及由变电所单独供电的掘进工作面,至少要分别装设一个局部接地极.5、连接动力铠装电缆的每个接线盒以及高压电缆连接装置.要求:埋设在巷道水沟或潮湿地方的局部接地极,可采用面积不小于0.6m2、厚度不小于 3mm的钢板.埋设在其它地点的局部接地极,可采用镀锌铁管.铁管直径不得小于35mm,长度不得小于1.5m.管子上至少要钻20个直径不小于5mm的透眼,铁管垂直于地面偏差不大于15o,并必须埋设于潮湿的地方.如果埋设有困难时,可用两根长度不得小于0.75m、直径不得小22mm的镀锌铁管.每根管子上至少要钻10个直径不小于5mn的透眼,两根铁管均垂直于地面偏差不大15o,并必须理设于潮湿的地方,两管之间相距5m 以上.如系干燥的接地坑,铁管周围应用砂子、木炭和食盐混合物或长效降阻剂填满；砂子和食盐的比例,按体积比约6 : l.采区配电点及其它机电硐室的辅助接地母线,应采取断面不小于25 mm2的裸铜线、断面不小于50mm2的镀锌铁线或厚度不小于4 mm、断面不小于50mm2的镀锌扁钢.四、固定电气设备的接地方法：1、变压器的接地,应将高、低压侧的铠装电缆的钢带、铅皮用连接导线分别接到变压器外壳上的专供接地的螺钉上；如用橡套电缆时,将电缆的接地芯线接到进出线装置的内接地端子上,然后将变压器外壳的接地螺钉用连接导线接到接地母线或辅助接地母线上,如图 5 所示.2、条电动机的接地,可直接将其外壳的接地螺钉接到接地母线或辅助接地母线上.橡套电缆应将专用接地芯线与接线箱盒内接地螺钉连接.如用铠装电缆时,应将端头的铠装钢带钢丝、铅皮同外壳的接地螺钉连接.其装设方法可参照图6所示进行.禁止把电动机的底脚螺栓当作外壳的接地螺钉使用.图 5 变压器的接地示意图图6 电动机接地： a带橡套电缆的接地 b带铠装电缆的接地3、高压配电装置的接地,应将各进、出口的电缆头接地部分铠装层、铅皮层或接地芯线头分别用独立的连接导线连接到配电装置的接地螺钉上,然后用连接导线将进口电缆头接地螺钉与底架接地螺钉相连接,最后连接到接地母线或辅助接地母线上,如图7所示.如都集中到接地螺钉一处连接不牢固或不方便时,也可将电缆头的接地部分直接与接地母线或辅助接地母线相连.4、井下各机电硐室、各采区变电所包括移动变电站和移动变压器及各配电点的电气设备的接地,除通过电缆的铠装层、屏蔽套或接地芯线与总接地网相连外,还必须设置辅助接地母线.其所有设备的外壳都要用独立的连接导线接到辅助接地母线上.辅助接地母线还必须用接地导线与局部接地极连接,如图1所示5、井下中央变电所或中央配电站所有设备的接地,除与电缆的接地部分连接外,其外壳均分别用独立的连接导线直接与连接主、副水仓中主接地极的接地母线相连接,如图1所示.图7 高压配电装置的接地示意图6、电缆接线盒的接地,应将接线盒上的接地螺钉直接用接地导线与局部接地极相连接.接线盒两端的铠装电缆的接地,要用绑扎方法或用特备的镀锌卡环通过与接地导线相连接的连接导线把两端电缆的铅皮层和钢带钢丝层连接起来.在接线盒处能采用铅封的尽量铅封；其接线盒仍照上述方法接地.接线盒两端电缆头的钢带层和铅皮层用连接导线绑扎或用铁卡环卡紧时,应沿电缆轴向把铅皮二等或三等分割开并倒翻 180o,把铅皮紧贴在钢带上,铅皮与钢带接触处应打磨光洁,如图 8所示.图8：电缆准备接地示意图铁卡环的宽度不得小于30mm.如用裸铜线绑扎时,沿电缆轴向绑扎长度不得小于50mm .连接方法如图9所示.a用镀锌扁铁的连接b用裸铜线的连接 c铠装电缆接地用的铁卡环1－连接导线 2－镀锌铁卡环图 9 接线盒的接地示意图五、移动电气设备的接地方法：1、移动电气设备的接地,是利用橡套电缆的接地芯线实现的.接地芯线的一端和移动电气设备进线装置内的接地端子相连,另一端和起动器出线装置中的接地端子相连.接地芯线和接地端子相连时,务使接地芯线比主芯线长一些,以免使接地芯线承受机械拉力.起动器外壳应与总接地网或局部接地极相连.2、移动变电站的接地,应先将高、低压侧橡套电缆的接地芯线分别接到进线装置的内接地端子上,用连接导线将高压侧电缆引入装置上的外接地端子与高压开关箱的外接地端子连接牢固；再将高、低压侧开关箱和干式变压器上的外接地螺钉分别用独立的连接导线接到接地母线或辅助接地母线上,如图 10 所示.图 10 移动变电站的按地示意图六、接地线的连接和加固：1、接地母线与主接地极的连接要用焊接.接地导线和接地母线或辅助接地母线的连接最好也用焊接,无条件时,可用直径不小于10mm 的镀锌螺栓加防松装置弹簧垫、螺帽拧紧连接.连接处应镀锡或镀锌.其连接和加固的方法可参照图11～图13.用裸铜线绑扎时,沿接地母线轴向绑扎的长度不得小于100mm ,如图 14 所示.图 11 螺栓连接方式 1－螺栓；2－连接导线；图 12 钢绞线和扁钢的连接1－螺栓；3－接地母线；4－螺帽；5－弹簧垫 2一钢丝导线； 3一接地母线；4一螺帽； 5一弹簧垫； 6一钢绞线接头图 13 两股钢绞线的连接图 14 两条裸铜线绑扎1一连接导线；2－接地母线．3一裸铜绑线2、在混凝土及料石砌暄的机电铜室里,接地母线或辅助接地母线应用铁钩或卡子固定在接近地面的暄墙上.铁钩与卡子的构造及连接方法如图 15 所示.图 15 混凝土或砌暄峒室内接地母线或辅助接地母线的固定方式1－支持扁钢母线的铁钩．2一支持圆铁母线的铁钩；3一圆形的接地母线或辅助接地母线在木架的巷道中,可用 U 形铁钉固定接地母或辅助接地母线.其固定方法如图16所示.图16 木支架上接地线的定1一U形铁钉；2 一辅助接地线七、接地装置的检查和测定：1、有值班人员的机电硐室和有专职司机的电气设备的保护接地,每班必须进行一次表面检查交接班时.其它电气设备的保护接地,由维修人员进行每周不少于一次的表面检查.发现问题,应及时记入记录表见下表内,并向有关领导汇报.接地检查记录编号检查日期检查地点检查情况检查人整改情况整改人时间情况1 2 3 42、电气设备在每次安装或移动后,应详细检查电气设备接地装置的完善情况.对那些震动性较大及经常移动的电气设备,应特别注意,随时加强检查.3、检查发现接地装置有损坏时,应立即修复.电气设备的保护接地装置未修复前禁止受电.4、每年至少要对主接地极和局部接地极详细检查一次.其中主接地极和浸在水沟中的局部接地极应提出水面检查,如发现接触不良或严重锈蚀等缺陷,应立即处理或更换,并应测其接地电阻值.主、副水仓中的主接地极不得同时提出检查,,必须保证一个工作.矿井水含酸性较大时,应适当增加检查的次数.八、接地电阻的测定：井下总接地网的接地电阻的测定,要有专人负责,每季至少一次；新安装的接地装置,在投入运前应测其接地电阻值,并必须将测定数据记入记录表内附录一本细则主要名词解释主接地极：设置在井底主、副水仓或集水井内的接地极.局部接地极：为加强接地系统的可靠性,保证总地网接地电阻不超过2Ω,在装有电气设备的地点如各机电硐室、变电所、配电点、电缆接线盒等地点独立埋设的接地极.接地母线：连接井底主、副水仓内主接地极的母线扁钢.辅助接地母线：为加强总接地网的可靠性,在井下各机电硐室、配电点、采区变电所内与局部接地极、电气设备外壳、电缆的接地部分连接的母线扁钢.连接导线：也叫接地引线,是从总接地网或辅助接地母线引向电气设备包括电缆的接地部分的导线.接地导线：从局部接地极引出的导线扁钢.接地装置：接地极以及与它相连接的接地线.总接地网：整个井下通过接地母线、辅助接地母线、连接导线及接地导线连接在一起并与所有电气设备包括电缆的接地部分和各主接地极、局部接地极均相连接而形成的接地网络.总接地网的接地电阻：所有主接地极、局部接地极的对地电阻及总接地网接地线电阻的总和.。
GB50169-92接地标准
GB50169-92接地标准UDC中华人民共和国国家标准P电气装置安装工程接地装置施工及验收规范Codeforconstructionandacceptanceofgrounding connectionelectricequipmentinstallationengineering（送审稿）××××—××—××发布××××—××—××实施中华人民共和国建设部中华人民共和国国家质量监督检验检疫总局联合发布GB×××××－××××代替GB50169－92目次前言 (ⅱ)1总则 (1)2术语和定义 (2)3电气装置的接地 (4)3.1一般规定 (4)3.2接地装置的选择 (5)3.3接地装置的敷设 (7)3.4接地体（线）的连接 (9)3.5避雷针(线、带、网)的接地 (10)3.6携带式和移动式电气设备的接地 (11)3.7输电线路杆塔的接地 (11)3.8调度楼、通信站和微波站二次系统的接地 (12)3.9电力电缆终端金属护层的接地 (13)3.10配电电气装置的接地 (14)3.11建筑物电气装置的接地 (14)4工程交接验收 (16)本规范用词说明………………………………………………………………………………………………17ii前言本规范是根据建设部《关于印发〈二○○一～二○○二年度工程建设国家标准制定、修订计划〉的通知》（建标[2002]85号）的要求，由中国电力企业联合会负责，国电电力建设研究所会同有关单位，在《电气装置安装工程接地装置施工及验收规范》GB50169-1992的基础上修订的。
该规范发布实施已有十多年了，规范中所规定的不少条款，与实际有较大的出入，因此，需要对本规范进行修订。
如何正确选择保护接地接地保护与接零保护规范
如何正确选择保护接地接地保护与接零保护规范如何正确选择保护接地与接零方式，这里介绍了接地保护与接零保护规范设计、工艺标准，接地保护与接零保护的适用范围，以及不同供配电系统中接地保护与接零保护的区分。
接地保护与接零保护规范采纳保护接地是当前我国低压电力网中的一种行之有效的安全保护措施。
由于保护接地又分为接地保护和接零保护，两种不同的保护方式使用的客观环境又不同，因此假如选择使用不当，不仅会影响客户使用的保护性能，还会影响电网的供电牢靠性。
作为公用配电网络中的电力客户，如何才能正确合理地选择和使用保护接地？一、接地保护与接零保护要认得和了解接地保护与接零保护，把握这两种保护方式的不同点和使用范围。
接地保护与接零保护统称保护接地，是为了防止人身触电事故、保证电气设备正常运行所实行的一项紧要技术措施。
这两种保护的不同点重要表现在三个方面：一是保护原理不同。
接地保护的基本原理是限制漏电设备对地的泄露电流，使其不超过某一安全范围，一旦超过某一整定值保护器就能自动切断电源；接零保护的原理是借助接零线路，使设备在绝缘损坏后碰壳形成单相金属性短路时，利用短路电流促使线路上的保护装置快速动作。
二是适用范围不同。
依据负荷分布、负荷密度和负荷性质等相关因素，《农村低压电力技术规程》将上述两种电力网的运行系统的使用范围进行了划分。
TT系统通常适用于农村公用低压电力网，该系统属于保护接地中的接地保护方式；TN系统（TN系统又可分为TNC、TNCS、TNS三种）重要适用于城镇公用低压电力网和厂矿企业等电力客户的专用低压电力网，该系统属于保护接地中的接零保护方式。
当前我国现行的低压公用配电网络，通常采纳的是TT或TNC系统，实行单相、三相混合供电方式。
即三相四线制380/220V配电，同时向照明负载和动力负载供电。
三是线路结构不同。
接地保护系统只有相线和中性线，三相动力负荷可以不需要中性线，只要确保设备良好接地就行了，系统中的中性线除电源中性点接地外，不得再有接地连接；接零保护系统要求无论什么情况，都必需确保保护中性线的存在，必要时还可以将保护中性线与接零保护线分开架设，同时系统中的保护中性线必需具有多处重复接地。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
井下保护接地标准细则一、保护接地概念电气设备的金属外壳在绝缘损坏时有可能带电。
漏电危及人身安全，将电气设备的金属外壳通过接地装置与大地连接称为保护接地。
二、保护接地要求电压在36V以上和由于绝缘损坏可能带有危险电压的电气设备的金属外壳、构架、铠装电缆的钢带（钢丝）、铅皮或屏蔽护套等必须有保护接地。
接地网上任一保护接地点的接地电阻不得超过2Ω。
三、保护接地标准1、主接地：（1）、所有电气设备的保护接地装置（包括电缆的铠装、铅皮、接地芯线）和局部接地装置，应与主接地极连成1个接地网。
主接地极应在主、副水仓中各埋设1块。
主接地极应用耐腐蚀的钢板制成，其面积不得小于0.75㎡、厚度不小于5mm。
在钻孔中敷设的电缆不能与主接地极连接时，应单独形成以分区接地网，其接地电阻值不得超过2Ω。
（2）、连接主接地极的接地母线及变电所的辅助接地母线，应采用断面不小于50mm2的裸铜线、断面不小于100mm2的镀锌铁线或厚度不小于4mm、断面不小于100mm2的镀锌扁钢。
2、局部接地：在下列地点应装设局部接地极：（1）、每个采区变电所（包括移动变电站和移动变压器）。
（2）、每个装有电气设备的硐室和单独装设的高压电气设备。
（3）、每个低压配电点或装有3台以上电气设备的地点。
（4）、无低压配电点的采煤工作面的机巷、回风巷、集中运输巷（胶带运输巷）以及由变电所单独供电的掘进工作面，至少要分别装设一个局部接地极。
（5）、连接动力铠装电缆的每个接线盒以及高压电缆连接装置。
要求:埋设在巷道水沟或潮湿地方的局部接地极，可采用面积不小于0.6m2、厚度不小于3mm的钢板。
埋设在其它地点的局部接地极，可采用镀锌铁管。
铁管直径不得小于35mm，长度不得小于1.5m。
管子上至少要钻20个直径不小于5mm的透眼，铁管垂直于地面（偏差不大于15º)，并必须埋设于潮湿的地方。
如果埋设有困难时，可用两根长度不得小于0.75m、直径不得小22mm的镀锌铁管。
每根管子上至少要钻10个直径不小于5mn的透眼，两根铁管均垂直于地面（偏差不大15º），并必须理设于潮湿的地方，两管之间相距5m 以上。
如系干燥的接地坑，铁管周围应用砂子、木炭和食盐混合物或长效降阻剂填满；砂子和食盐的比例，按体积比约6 : l。
采区配电点及其它机电硐室的辅助接地母线，应采取断面不小于25 mm2的裸铜线、断面不小于50mm2的镀锌铁线或厚度不小于4 mm、断面不小于50mm2的镀锌扁钢。
四、固定电气设备的接地方法（1）、变压器的接地，应将高、低压侧的铠装电缆的钢带、铅皮用连接导线分别接到变压器外壳上的专供接地的螺钉上；如用橡套电缆时，将电缆的接地芯线接到进出线装置的内接地端子上，然后将变压器外壳的接地螺钉用连接导线接到接地母线（或辅助接地母线）上，如图 1 所示。
图 1 变压器的接地示意图（2）、条电动机的接地，可直接将其外壳的接地螺钉接到接地母线（或辅助接地母线）上。
橡套电缆应将专用接地芯线与接线箱（盒）内接地螺钉连接。
如用铠装电缆时，应将端头的铠装钢带（钢丝）、铅皮同外壳的接地螺钉连接。
其装设方法可参照图2所示进行。
禁止把电动机的底脚螺栓当作外壳的接地螺钉使用。
图2 电动机接地：（a）带橡套电缆的接地（b）带铠装电缆的接地（3）、高压配电装置的接地，应将各进、出口的电缆头接地部分（铠装层、铅皮层或接地芯线头）分别用独立的连接导线连接到配电装置的接地螺钉上，然后用连接导线将进口电缆头接地螺钉与底架接地螺钉相连接，最后连接到接地母线（或辅助接地母线）上，如图3所示。
如都集中到接地螺钉一处连接不牢固或不方便时，也可将电缆头的接地部分直接与接地母线（或辅助接地母线）相连。
图3 高压配电装置的接地示意图（4）、井下各机电硐室、各采区变电所（包括移动变电站和移动变压器）及各配电点的电气设备的接地，除通过电缆的铠装层、屏蔽套或接地芯线与总接地网相连外，还必须设置辅助接地母线。
其所有设备的外壳都要用独立的连接导线接到辅助接地母线上。
辅助接地母线还必须用接地导线与局部接地极连接。
（5）、井下中央变电所（或中央配电站）所有设备的接地，除与电缆的接地部分连接外，其外壳均分别用独立的连接导线直接与连接主、副水仓中主接地极的接地母线相连接。
（6）、电缆接线盒的接地，应将接线盒上的接地螺钉直接用接地导线与局部接地极相连接。
接线盒两端的铠装电缆的接地，要用绑扎方法或用特备的镀锌卡环通过与接地导线相连接的连接导线把两端电缆的铅皮层和钢带（钢丝）层连接起来。
在接线盒处能采用铅封的尽量铅封；其接线盒仍照上述方法接地。
接线盒两端电缆头的钢带层和铅皮层用连接导线绑扎或用铁卡环卡紧时，应沿电缆轴向把铅皮二等或三等分割开并倒翻180º，把铅皮紧贴在钢带上，铅皮与钢带接触处应打磨光洁，如图4所示。
图4：电缆准备接地示意图铁卡环的宽度不得小于30mm。
如用裸铜线绑扎时，沿电缆轴向绑扎长度不得小于50mm 。
连接方法如图5所示。
（a）用镀锌扁铁的连接（b）用裸铜线的连接（c）铠装电缆接地用的铁卡环1－连接导线2－镀锌铁卡环图 5 接线盒的接地示意图五、移动电气设备的接地方法：（1）、移动电气设备的接地，是利用橡套电缆的接地芯线实现的。
接地芯线的一端和移动电气设备进线装置内的接地端子相连，另一端和起动器出线装置中的接地端子相连。
接地芯线和接地端子相连时，务使接地芯线比主芯线长一些，以免使接地芯线承受机械拉力。
起动器外壳应与总接地网或局部接地极相连。
（2）、移动变电站的接地，应先将高、低压侧橡套电缆的接地芯线分别接到进线装置的内接地端子上，用连接导线将高压侧电缆引入装置上的外接地端子与高压开关箱的外接地端子连接牢固；再将高、低压侧开关箱和干式变压器上的外接地螺钉分别用独立的连接导线接到接地母线（或辅助接地母线）上，如图6所示。
图6移动变电站的按地示意图六、接地线的连接和加固：（1）、接地母线与主接地极的连接要用焊接。
接地导线和接地母线（或辅助接地母线）的连接最好也用焊接，无条件时，可用直径不小于10mm 的镀锌螺栓加防松装置（弹簧垫、螺帽）拧紧连接。
连接处应镀锡或镀锌。
其连接和加固的方法可参照图7～图9。
用裸铜线绑扎时，沿接地母线轴向绑扎的长度不得小于100mm ，如图10 所示。
图7 螺栓连接方式1－螺栓；2－连接导线；图8 钢绞线和扁钢的连接1－螺栓；3－接地母线；4－螺帽；5－弹簧垫2一钢丝导线；3一接地母线；4一螺帽；5一弹簧垫；6一钢绞线接头图9 两股钢绞线的连接图10 两条裸铜线绑扎1一连接导线；2－接地母线．3一裸铜绑线（2）、在混凝土及料石砌暄的机电铜室里，接地母线（或辅助接地母线）应用铁钩或卡子固定在接近地面的暄墙上。
铁钩与卡子的构造及连接方法如图11 所示。
图11混凝土或砌暄峒室内接地母线（或辅助接地母线）的固定方式1－支持扁钢（母线）的铁钩．2一支持圆铁（母线）的铁钩；3一圆形的接地母线（或辅助接地母线）在木架的巷道中，可用U 形铁钉固定接地母（或辅助接地母线）。
其固定方法如图12所示。
图12 木支架上接地线的定1一U形铁钉；2 一辅助接地线七、接地装置的检查和测定：（1）、有值班人员的机电硐室和有专职司机的电气设备的保护接地，每班必须进行一次表面检查（交接班时）。
其它电气设备的保护接地，由维修人员进行每周不少于一次的表面检查。
发现问题，应及时记入记录表（见下表）内，并向有关领导汇报。
（2）、电气设备在每次安装或移动后，应详细检查电气设备接地装置的完善情况。
对那些震动性较大及经常移动的电气设备，应特别注意，随时加强检查。
（3）、检查发现接地装置有损坏时，应立即修复。
电气设备的保护接地装置未修复前禁止受电。
（4）、每年至少要对主接地极和局部接地极详细检查一次。
其中主接地极和浸在水沟中的局部接地极应提出水面检查，如发现接触不良或严重锈蚀等缺陷，应立即处理或更换，并应测其接地电阻值。
主、副水仓中的主接地极不得同时提出检查，，必须保证一个工作。
矿井水含酸性较大时，应适当增加检查的次数。
八、接地电阻的测定：（1）、井下总接地网的接地电阻的测定，要有专人负责，每季至少一次；新安装的接地装置，在投入运前应测其接地电阻值，并必须将测定数据记入记录表内（见下表）。
（2）、在有瓦斯及煤尘爆炸危险的矿井内进行接地电阻测定时，应采用本质安全型接地摇表；如采用普通型仪器时，只准在瓦斯浓度1％以下的地点使用，并采取一定的安全措施，报有关部门审批。
-------------附录一本细则主要名词解释主接地极：设置在井底主、副水仓或集水井内的接地极。
局部接地极：为加强接地系统的可靠性，保证总地网接地电阻不超过2Ω，在装有电气设备的地点（如各机电硐室、变电所、配电点、电缆接线盒等地点）独立埋设的接地极。
接地母线：连接井底主、副水仓内主接地极的母线（扁钢）。
辅助接地母线：为加强总接地网的可靠性，在井下各机电硐室、配电点、采区变电所内与局部接地极、电气设备外壳、电缆的接地部分连接的母线（扁钢）。
连接导线：也叫接地引线，是从总接地网或辅助接地母线引向电气设备（包括电缆）的接地部分的导线。
接地导线：从局部接地极引出的导线（扁钢）。
接地装置：接地极以及与它相连接的接地线。
总接地网：整个井下通过接地母线、辅助接地母线、连接导线及接地导线连接在一起并与所有电气设备（包括电缆）的接地部分和各主接地极、局部接地极均相连接而形成的接地网络。
总接地网的接地电阻：所有主接地极、局部接地极的对地电阻及总接地网接地线电阻的总和。
-------------。
