一键开关机设计
智能开关设计方案
智能开关设计方案智能开关设计方案一、设计思路智能开关是一个能够根据用户需求灵活控制电器设备的开关，能够实现自动化的开关操作，提高生活的便利性和舒适度。
本设计方案将智能开关分为两部分，包括硬件设计和软件设计。
硬件设计方面，根据开关的功能需求，设计一个小巧、美观且易于使用的外观，采用高品质的电子元件，以保证开关的可靠性和使用寿命。
同时，考虑到用户习惯的差异，设计开关的按键布局和触感，以便用户可以轻松按下开关。
软件设计方面，通过使用智能家居控制技术，将开关与智能手机或其他智能设备进行无线连接，实现远程控制。
通过手机APP或者语音控制以及定时控制，用户可以随时随地控制开关的状态，开关支持的操作包括开启、关闭、调亮度、调温度等。
二、具体实现1. 硬件设计- 外观设计：采用简约时尚的设计风格，使用优质的材质，如亚克力和金属，打造出一个精致、耐用且易于清洁的外观。
- 按键布局：根据用户的习惯和使用需求，设计开关的按键布局，如开关键、亮度调节键、温度调节键等，使用户可以方便地操作开关。
- 触感设计：使用高品质的触摸传感器，使开关有良好的触感反馈，用户按下开关时能够明确地感受到按键的状态。
- 连接接口：设计开关支持常见的电器设备连接接口，如插座、灯具等，以便用户可以方便地连接各种电器设备。
2. 软件设计- 连接技术：使用无线技术，如蓝牙、Wi-Fi等，将开关和智能手机或其他智能设备进行连接，实现远程控制。
- 用户界面：设计一个直观且易于操作的手机APP界面，用户可以通过APP实现对开关的控制，如开关的状态、亮度、温度等。
- 定时控制：在APP中设计定时控制功能，用户可以设置开关在特定时间进行自动开启或关闭，以实现智能化的场景控制。
- 语音控制：通过集成语音控制技术，用户可以直接通过语音命令来控制开关的操作，提高用户的使用便利性。
三、总结本方案提供了一个智能开关的设计方案，通过硬件设计提供了高品质的外观和可靠性，通过软件设计提供了远程控制、定时控制和语音控制等功能。
基于单片机的简易智能定时电源开关
SCM Technology •单片机技术Electronic Technology & Software Engineering 电子技术与软件工程• 235【关键词】STC89C52RC 数码管 定时器 继电器智能家居是通过网络技术和硬件服务协同合作，将电子产品接入互联网，实现个性化的自定义操作。
智能设备是常见设备安装了更复杂的计算机处理系统，以实现提供更多功能。
有线宽带、DSL 、蓝牙和无线技术提供了一种接入方法使家庭联网，并使设备能够相互通信以及接入互联网，这些技术为智能家居的运营奠定了基础。
对于家电而言，可以通过智能供电达到一定的智能管理。
例如，家庭的空调若可以独立来设置开启和关闭的时间，便可大幅减少用电量、节约电能。
智能电源定时开关不仅可以广泛应用于家用电器、仪器仪表、航空航天、医用设备、专用设备的智能化管理以及过程控制等多个领域。
此外，还为各个领域的发展做出了贡献，其不仅体积小、重量轻，且电源效率较高，效率甚至可达90%以上。
智能电源定时开关的高效率不仅节省了大量材料且还节省了电能，给人们的生活带来了便利。
因此，高效率的定时开关电源成为了各种设备可靠工作的重要保障。
1 系统分析与框架设计1.1 研究目标智能定时电源开关是智能家居控制系统的基础组成部分，同时也是高效能源利用网络基于单片机的简易智能定时电源开关文/刘艳竹的组成部分之一。
在家庭设备的自动监控、控制和数据采集上，通过对电路系统中部分组件供电电源进行智能开合控制，是对家庭设备实现智能控制的一种简易部署方式。
（1）监控家用电器，按照预先设定的程序要求对家用电器进行监控，减少家庭安全隐患。
（2）照明设备、取暖设备、制冷设备的个性化控制，让户主进屋之后减少等待时间。
（3）起居室幕帘的自动控制，伴随着主人以及当地日照的信息，智能打开/关闭幕帘。
可以发现，针对智能家居的定时管理，智能供电是其中较为基础的模块与实现方法。
因此，本文围绕此设计简易的定时电源开关系统。
手持式产品开关机电路设计
手持式产品开关机电路设计
目前市场上出现越来越多手持式形态的产品，往往需要搭载电池。
从电池使用寿命以及充电一次的使用时长考虑，一般都会增加强制关机功能，即芯片等耗电器件彻底掉电的情形。
例如我们手机的开机键设计，仅用一个键通过不同的触发方式就能实现长按掉电、长按开机、连按截屏等功能，只要通过以下这个简单电路即可实现：
一、强制开机
长按KEY，电流流向如图所示，此时mos管S极电压高于G极，mos管导通，电源给到芯片供电。
此阶段等效于手机开机时，长按电源键，屏幕未点亮阶段。
那么什么时候应该结束长按呢？如下图所示，MCU连通电源启动后，通过Ctr2给高电平信号，Q1三极管导通，此时12V通过三极管到地，mos管持续导通，屏幕点亮，人手此时可以松开KEY，机器已正常启动。
二、按键功能
如果要实现短按、连按等具体功能，则通过如下方案，Ctr1端口感应到高低电平的变化，从而实现对应功能。
三、强制关机
此时所说的强制关机，其实是通过软件功能实现的掉电关机控制，Ctr2高阻或是输出低电平，Q1关断，R1无电流流过，mos管关断，电源供电停止，整机断电。
直到下一次强制开机，芯片等负载才会重启。
总结，此电路通过一颗按键的巧妙设计，既有纯硬件控制，也有软件驱动，共同满足了手持产品的低功耗和功能需求。
一键开关机芯片
一键开关机芯片一键开关机芯片是一种电子元件，用于控制电子设备的开关机操作。
它通常由多个功能模块组成，包括电源管理模块、时钟管理模块、状态检测模块等。
电源管理模块是一键开关机芯片的核心模块，负责接收外部的开关信号，并根据信号控制电子设备的开关状态。
它通常由一个触发器和一个电源控制器组成。
触发器用来接收开关信号，当收到开机信号时，触发器会输出一个高电平信号，通知电源控制器开启电源；当收到关机信号时，触发器会输出一个低电平信号，通知电源控制器关闭电源。
电源控制器根据触发器输出的信号，控制电源供电或断电，从而实现设备的开关机操作。
时钟管理模块是用来控制设备的时钟信号的。
开机时，时钟管理模块会输出一个稳定的时钟信号，供电子设备运行；关机时，时钟管理模块会停止时钟信号的输出，设备进入待机状态。
时钟管理模块通常由一个时钟发生器和一个时钟开关组成。
时钟发生器负责产生时钟信号，时钟开关根据触发器的控制信号，控制时钟信号的输出或停止。
状态检测模块用来检测设备的当前状态。
它通常由多个传感器组成，如温度传感器、湿度传感器、光敏传感器等。
状态检测模块会不断地采集外界环境的数据，然后根据设定的条件进行分析判断。
当检测到某个条件满足时，状态检测模块会输出一个信号，通知电源管理模块进行开机或关机操作。
例如，当温度超过设定的阈值时，状态检测模块会输出一个高电平信号，通知电源管理模块开启电源，以防止设备过热。
除了以上几个模块，一键开关机芯片还可以包括其他功能模块，如中断控制模块、保护模块等。
中断控制模块可以接收外部的中断信号，当接收到中断信号时，它会立即通知电源管理模块进行开机或关机操作。
保护模块用来保护设备的电路不受电源波动或其他干扰的影响，从而提高设备的稳定性和可靠性。
总的来说，一键开关机芯片是一种重要的电子元件，它通过电源管理、时钟管理和状态检测等模块的协作，实现电子设备的快速开关机操作。
它广泛应用于各种电子设备中，如电视机、电脑、手机等，提供了便捷的开关机功能，方便用户的使用。
分享一个好用的一键开关机电路，一键多用、电路简单
分享一个好用的一键开关机电路，一键多用、电路简单电子设计中“开关”这个角色是必不可少的，用来控制总电源的通断。
开关分为自锁式和非自锁式，平时用的最多的就是自锁式的。
按下闭合，再按下就断开。
用来控制电源很方便。
但是现在这种开关在高端的电子数码产品中很少用到，反而用的最多的是一键多用的方式，关机状态下按一下开机，开机后还可以当作功能按键。
甚至软件可以控制自己断电（如3D打印机常用的打完断电）。
这种电路是怎么做到的呢？下面分享一个能实现上述效果的一个比较实用的电路电路解析电路的通断是用一颗PMOS管来实现的，分析图片电路可知要想把PMOS导通，就要把G级接地，G级有两个通路可以被接地：1.按键按下，PMOS的G级通过二极管和按键被接地，PMOS管导通，系统供电。
2.后级电路把power置高电位，三极管Q2导通，把PMOS的G级接地，PMOS管导通。
分析前两种操作方式：1.第一种方式不管后级负载是否有电，按下按键都能使PMOS导通2.第二种方式，后级负载必须有电的情况下，才能将Power置高，才能导通PMOS。
所以这个必须是PMOS导通的情况下才能控制PMOS导通（有点绕口），这个看起来又是“达文西”的一项发明，但是其实它在电路里面还是有作用的，那就是开关保持。
整个系统的开机流程：1.首先系统没电的情况下，后级系统没电，只能通过按下按键的方式来打通PMOS管。
给后级系统供电。
2.然后系统通电的一瞬间，此时按键还在按下的状态。
后级的单片机执行第一条代码就是把POWER端口置高3.按键松开，但是由于POWER将三极管导通，PMOS的G级通过三极管接地，PMOS还是处于导通状态，供电持续。
按键的使用key_status连接到单片机上，用于检测按键是否被按下，就是一个普通的按键电路，状态有两种：1.按键松开，key_status对地不通，通过10K上拉电阻接到VCC。
端口为高电平。
2.按键按下，key_status通过二极管和按键接地，端口为低电平。

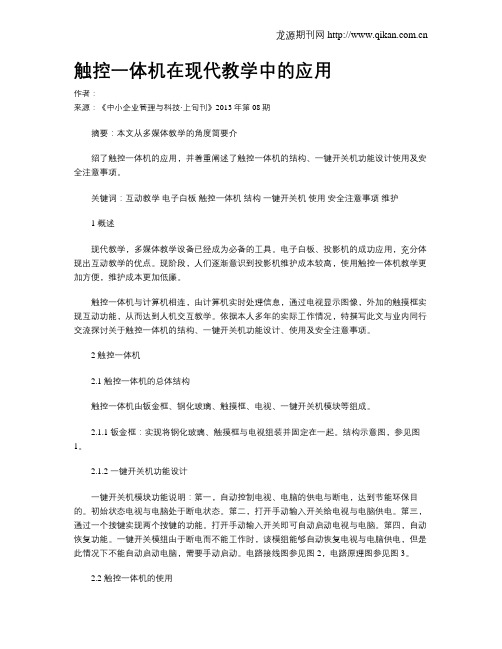

触控一体机在现代教学中的应用
触控一体机在现代教学中的应用作者：来源：《中小企业管理与科技·上旬刊》2013年第08期摘要：本文从多媒体教学的角度简要介绍了触控一体机的应用，并着重阐述了触控一体机的结构、一键开关机功能设计使用及安全注意事项。
关键词：互动教学电子白板触控一体机结构一键开关机使用安全注意事项维护1 概述现代教学，多媒体教学设备已经成为必备的工具。
电子白板、投影机的成功应用，充分体现出互动教学的优点。
现阶段，人们逐渐意识到投影机维护成本较高，使用触控一体机教学更加方便，维护成本更加低廉。
触控一体机与计算机相连，由计算机实时处理信息，通过电视显示图像，外加的触摸框实现互动功能，从而达到人机交互教学。
依据本人多年的实际工作情况，特撰写此文与业内同行交流探讨关于触控一体机的结构、一键开关机功能设计、使用及安全注意事项。
2 触控一体机2.1 触控一体机的总体结构触控一体机由钣金框、钢化玻璃、触摸框、电视、一键开关机模块等组成。
2.1.1 钣金框：实现将钢化玻璃、触摸框与电视组装并固定在一起。
结构示意图，参见图1。
2.1.2 一键开关机功能设计一键开关机模块功能说明：第一，自动控制电视、电脑的供电与断电，达到节能环保目的。
初始状态电视与电脑处于断电状态。
第二，打开手动输入开关给电视与电脑供电。
第三，通过一个按键实现两个按键的功能。
打开手动输入开关即可自动启动电视与电脑。
第四，自动恢复功能。
一键开关模组由于断电而不能工作时，该模组能够自动恢复电视与电脑供电，但是此情况下不能自动启动电脑，需要手动启动。
电路接线图参见图2，电路原理图参见图3。
2.2 触控一体机的使用2.2.1 系统开机：系统成功连接后，只需要打开一体机右下角的一键开机按钮即可。
2.2.2 系统关机：只需要关闭一体机右下角的一键开关机按钮即可。
2.2.3 系统校准：在出厂时是经过触摸校准的，如果感觉校准效果不好，或因为运输的原因，系统的校准有些偏差，可以使用系统安装的校准软件进行校准。
智能空气开关毕业设计
智能空气开关毕业设计智能空气开关毕业设计随着科技的不断发展，智能家居逐渐成为人们生活中的一部分。
智能空气开关作为智能家居的重要组成部分，拥有诸多功能和优势，受到了越来越多人的关注和喜爱。
本文将探讨智能空气开关的设计理念、功能特点以及在实际应用中的优势。
一、设计理念智能空气开关的设计理念是为了提高生活的便利性和舒适度。
传统的开关只能控制灯光的亮灭，而智能空气开关通过与智能设备的连接，可以实现对空调、风扇、加湿器等电器的智能控制。
用户可以通过手机App或语音助手来远程控制电器的开关与调节，实现智能家居的互联互通。
同时，智能空气开关还可以通过传感器探测室内的温度、湿度等参数，自动调节环境，提供更加舒适的居住体验。
二、功能特点1. 远程控制：用户可以通过手机App随时随地远程控制智能空气开关，无论是在家中还是外出，在床上还是办公室，只需轻轻一点，就能实现电器的开关与调节。
这样，即使忘记关闭家中的电器，也可以通过手机远程关闭，提高了家庭安全性和能源利用效率。
2. 定时设置：智能空气开关可以根据用户的习惯和需求，设置定时开关电器的功能。
例如，用户可以在出门前设置空调在一定时间后自动关闭，或者在早晨起床前预先设置加湿器自动开启，提供舒适的居住环境。
3. 智能联动：智能空气开关可以与其他智能设备进行联动，实现更加智能化的家居控制。
例如，当用户打开电视时，智能空气开关可以自动调节空调的温度，提供更加舒适的观影环境；当用户离开家时，智能空气开关可以自动关闭所有电器，提高能源利用效率。
4. 传感器探测：智能空气开关内置多种传感器，可以实时监测室内的温度、湿度、空气质量等参数。
当室内温度过高或过低时，智能空气开关可以自动调节空调的温度；当室内湿度过高时，智能空气开关可以自动开启加湿器。
通过传感器的探测与控制，智能空气开关可以为用户提供更加舒适、健康的居住环境。
三、实际应用优势智能空气开关的实际应用优势主要体现在以下几个方面：1. 节能环保：智能空气开关可以通过定时设置和远程控制，避免了电器长时间处于开启状态而浪费能源的情况。
一键开关机电路原理和分析
一键开关机电路及原理分析在产品电路设计中，常常需要使用到一键开关机电路，该电路原理顾名思义就是仅使用一个按键来实现电路的开机或关机过程，这种电路在便携式电池供电设备、家用电器等产品中比较常见，下面我们就来介绍一种常见的一键开关机电路及其工作原理。
1.基本电路图一键开关机电路电路如下图所示，其中SW1表示按键开关，J1表示电源输入插件，Power_In节点表示要输入的电源，如电池的正极等，Power_Out节点表示经一键开关机电路控制后的电源输出，VCC表示Power_Out经后级电源电路转换生成的内部电压（如3.3V、5V等），GNDREF表示系统电路地。
PowerControl、PowerCheck为两个引出来的控制节点，连接单片机等控制芯片进行电路的控制。
2.原理分析2.1. 未开机状态分析系统未开机时，SW1按键断开，输入电源Power_IN电压经R4后作用到MOS管Q2的栅极，即Q2栅极、源极等电位，因为Q2为PMOS，所以Q2截止。
Q2截止导致Power_Out节点不带电压，系统内部电源VCC不工作，所以PowerControl无有效输出，所以NPN三极管Q1基极被R2下拉钳位到GND，因此Q1截止，维持系统为关机状态。
2.2. 开机过程分析开机时，按键SW1被按下，输入电源Power_In经R4、R2导通到GND，由于D2为二极管，其导通压降很低，所以MOS管Q2的栅极电压被拉低，Q2导通，系统上电；系统上电开机后，经后面的电源转换电路，VCC正常，系统正式启动，连接单片机的PowerControl引脚可由程序控制持续输出高电平以维持三极管Q1导通，进而保证MOS管Q2持续导通，系统开始启动，此时即使松开SW1，系统也能维持上电状态。
2.3. 关机过程分析关机前，PowerCheck点电压为VCC，当需要关机时，SW1被按下，PowerCheck点电压被拉低，因此按键过程会产生一个高低电平的跳变边沿，单片机即可通过检测这个边沿变化以及PowerCheck低电平持续时间来判断关机，内部程序便可提前进行必要的关机处理。
基于中控DCS的化工生产“一键启动”设计
控制系统采用集中管理、分散控制、一键启动的理念 实现操作整个系统的自控进料、安全监控、异常报警停车 等功能.
２．１ 硬件架构 DCS系统设置 四 层 硬 件 结 构. 第 一 层 为 监 控 操 作 层,
中控室配置两台 安 装 有 AdvanTrolＧPro编 程 组 态 软 件 的 工 业计算机,监控网络采用冗余高速以太网连接,通信节点 包括操 作 员 站、 工 程 师 站、 现 场 控 制 站, 相 互 之 间 通 过 TCP/IP 协议的冗 余 以 太 网 进 行 通 信, 通 信 速 率 可 以 达 到 １００ MB/s.其将经过处理 的 现 场 采 集 数 传 递 给 下 层 . [３] 各 个 设 备 之 间 网络 通 过 两 组 互 为 冗 余 的 交 换 机 连 接. 第 二 层 为 JXＧ ３００XP系统的 冗 余 主 控, 是 DCS 系 统 的 核 心 卡 件, 其 主 要功能是接收I/O 模块上传的现场数据,根据组态的控制 算法对现场执行机构进行控制,数据同时上传操作员站显 示.第三层为现场 控 制 层, 主 要 包 括 数 据 转 发 卡、I/O 模 块等,数据转 换 卡 通 过 DP 总 线 与I/O 设 备 通 信,I/O 设
基于中控 DCS的化工生产 “一键启动”设计
张宁波,何玉汝,张芳芳
(济源市清源水处理有限公司,河南 济源 ４５４６５０)
摘 要:介绍了浙江中控JXＧ３００XPDCS系统在某精细化工厂水处理剂控制系统中的应用,阐述了控制流程、 控 制 系 统硬件组态和软件设计.针对工厂自动化基础薄弱,人员技能欠缺的特点,控制系统采用 “一键启动” 进 料 并 自 动 切 入 PID 运算的控制方法. 关 键 词 :DCS;水 处 理 剂 ;一 键 启 动 ;PID 中图分类号:TP２７３,TQ２ 文献标识码:A
自动开机电路介绍
自动开机电路介绍
典型电路图：
上图是一种自动开机电路，KEY_ON/OFF接的是平台的电源键。
这种电路一般用在产品需要让平台自动开机，而电源键不能一直拉低的情况。
相信很多朋友都在想这个问题如何解决。
一般高通有个CBL脚可以一直拉低开机，但当没有接出来的时候，可以把此电路接在POWER_KEY按键接口上来进行一定时间的拉低来进行自动开机。
此处设计的原理主要运用电容C4的蓄电特性和电压等势，在输入电压突变的瞬间，由于电容两端的电压不能突变（Vc=0），所以输出的瞬间电压等于输入电压。
输入电压经电阻向电容充电，电容两端的电压逐渐升高，输出电压Vou逐渐降低。
Vout=Vin-Vc ——Vc为电容两端的电压。
Vout变化的速度同Vc上升的速度有关，也即同RC的乘积（时间常数τ=RC）有关。
比较下面的两幅图我们可以看到，时间常数愈小，Vc上升愈快，Vout下降也愈快。
反之，时间常数愈大，Vc上升愈慢，Vout下降也愈慢。
这正说明了电容充电是要时间的，充电的时间长短同R、C的大小有关。
所以电路图中，
1、当VBAT上电时，C4开始充电，上电瞬间上端电压为VBAT，下端为VBAT，然后VBAT 通过R6打开三极管，将KEY_ON/OFF拉低到地。
2、当电容C4充满电（Vc最大时），Vout下降到打开三极管的阀值时，KEY_ON/OFF就不再被拉低，就满足这个键不能一直拉低的要求。
3、调整C4，R6 容值和阻值可以相应调整KEY_ON/OFF 的低电平时间，增大阻容值，
低电平时间延长，减小阻容值，低电平时间缩短。
目前C4（4.7uF）和R6（470K）可以导致拉低时间约5S。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一键开关机电路设计集锦
键可以作为开机键，接地时V15通，单片机上电，使MCU拉高，使V16通，保持。
若此时长按KEY，则单片机读取键值，判断是否长按，若为长按，单片机控制MCU为低，进行自杀。
下图试验证明是可行的。
/dzbbs/20051102/200765214434828278.html
单键实现单片机开关机
1,控制流程,按下按键,Q1导通.单片机通电复位,进入工作.
2,检测 K-IN 是否低电平,否 不处理.是 单片机输出 K-OUT 为高电平,Q2导通,相当于按键长按.LED 指示灯亮. 3,放开按键,K-IN 经过上拉电阻,为高电平.单片机可以正常工作.
4,在工作期间,按键按下,K-IN 为低电平,单片机检测到长按1秒,K-OUT 输出低电平,Q2截止.LED 指示灯熄灭.放开按键,Q1截止,单片机断电.
5,通过软件处理,可以实现短按开机,长按关机.
单片机用PIC16F84A，通过简单的程序演示，证实此电路的可行性。
这电路如果这样用,是体现不出它的优点,用到开关电源控制,控制光耦.可以做到完全关断电原,实现零功耗待机.有些打印机上就是用这种电路.
此电路可以应用于很宽的电压范围（4.5V~40V，最大19A的电流)，R5为可选，当输入电压小于20V时可短接；输入电压大于20V时建议接上，R5的取值应满足与R1的分压使MOS管V1的GS电压大于-20V 小于-5V（在V2导通时），尽量使V1的GS电压在-10V~-20V之间以使V1输出大电流。
按钮按下前，V2的GS电压（即C1电压）为零，V2截止，V1的GS电压为0,V1截止无输出；当按下S1，C1充电，V2 GS电压上升至约3V时V2导通并迅速饱和，V1 GS电压小于-4V，V1饱和导通,V out有输出，发光管亮（此时应放开按钮）C1通过R2、R3继续充电，V1、V2状态被锁定；当再次按下按钮时，由于V2处于饱和导通状态，漏极电压约为0V，C1通过R3放电，放至约3V时，V2截止，V1栅源电压大于-4V，V1截止，V out无输出，发光管灭（放开按钮），C1通过R2、R3及外电路继续放电，V1、V2维持截止状
态。
注：S1使V out打开或关闭后应放开按钮，不然会形成开关振荡。
最后这个是我在用的，感觉挺复杂，但是也没想出更好的来
电路如图
原理很简单，Q1,Q2组成双稳态电路。
由于C1的作用，上电的时候Q1先导通，Q2截止，如果没按下按键，电路将维持这个状态。
Q3为P 沟道增强型MOS 管，因为Q2截止，Q3也截止，系统得不到电源。
此时Q1的集电极为低电平0.3V 左右，C1上的电压也为0.3V 左右，当按下按键S1后，Q1基极被C1拉到0.3V ，迅速截止。
Q2开始导通，电路的状态发生翻转，Q2导通以后将Q3的门极拉到低电位，Q3导通，电源通过Q3给系统供电。
Q2导通后，C1通过R1,R4充电，电压上升到1V 左右，此时再次按下按键，C1的电压加到Q1基极，Q1导通，Q1集电极为低电平，通过R3强迫Q2截止，Q3也截止，系统关机。
整个开关机的过程就是这样。
如果要求这个电路的静态功耗低，可以全部采用MOS 管，成本要高点，电路如下图，原理都是一样的，
双稳态电路，就不分析了。
