上海市黄浦区2017年中考二模物理试卷(WORD版)(1)
上海市黄浦区2017年中考二模物理试卷2017年4月一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。
1. 摄氏温标规定，在标准大气压下，冰水混合物的温度为（）A. 0℃B. 20℃C. 60℃D. 100℃2. 在原子中带负电的是（）A. 质子B. 电子C. 中子D. 原子核3. 我们能分辨不同乐器的声音，这主要是根据声音有不同的（）A. 响度B. 音调C. 音色D. 振幅4. 光从空气射入水中，入射角为0°，折射角为（）A. 0°B. 30°C. 45°D. 60°5. 四冲程度汽油机在工作过程中，将内能转化为机械能的是（）A. 吸气冲程B. 压缩冲程C. 做功冲程D. 排气冲程6. 如图1所示，小车运动时木块向右倾倒，则小车运动状态变化的情况是（）A. 一定向左加速B. 一定向右加速C. 可能向左减速D. 可能向右减7. 在图2所示的电路中，电源电压保持不变。
当电键S由断开到闭合时，变小的是（）A. 电压表V的示数B. 电压表V示数与电流表A示数的比值A的示数 D. 电压表V示数与电流表A示数的乘积C. 电流表18. 甲、乙两物体同时同地方向开始做匀速直线运动，甲的速度大于乙的速度，它们的s-t图像为图3所示a、b、c三条图线中的两条，则（）A. 甲的s-t图一定为图线aB. 甲的s-t图可能为图线cC. 甲、乙两物体受到的合力大小可能不相等D. 甲、乙两物体受到的合力大小一定相等二、填空题（共23分）请将结果填入答题纸的相应位置。
9. 家庭电路中，电视机与电灯是_____的（选填“串联”或“并联”）；电灯工作时消耗的是_______能；额定功率为0.2千瓦的用电器正常工作3小时，耗电_______度。
10. 如图4所示，排球比赛时球被扣出主要表明力可以改变物体的_______（选填“运动状态”或“形状”）；以地面为参照物，运动员在向上跃起的过程中是______的（选填“运动”或“静止”），其重力势能_______（选填“增大”、“不变”或“减小”）11. 质量为2千克的水，在阳光照射下，温度升高5℃，水吸收的热量为________焦[34.210c =⨯水焦/（千克℃）]；改变物体内能有两种方式，这是通过_______方式改变其内能的。
将体积为1310-⨯米的物体，浸没在水中时受到浮力的大小为_________牛。
12. 在各种不同色光中，红、______、蓝叫做三原色光。
质量为2千克的物体受到重力的大小为_______牛。
如图5所示，用力F 匀速提起重为10牛的物体A ，不计滑轮重及摩擦，力F 的大小为________牛。
13. 某导体两端的电压为2伏时，10秒内通过该导体横截面的电荷量为2库，通过该导体的电流为_______安，这段时间内电流做功为_______焦。
该导体两端电压改变为4伏时，其电阻为______欧。
14. 在图6所示的电路中，电源电压保持不变。
已知电阻1R 、2R 中仅有一个出现了故障，且闭合电键S 前后，其他元件均保持完好。
当电键S 闭合时①若电流表的指针发生偏转，电路中的故障是__________________。
②若电流表的指针不发生偏转，电路中的故障是_____________________。
15. 某小组同学研究两个物体间相互作用力1F 和2F 的特点。
现有器材为：力传感器（相当于测力计）、数据采集器（可将传感器测得数据采集后输送至计算机）、计算机、硬纸板、细绳等。
图7（a ）、（b ）为他们设计的两种实验方案。
①应根据图7_________所示方案进行实验。
②图7（c ）是该组同学正确进行实验，在计算机上得到的实验图线（纵轴分别显示1F 和2F 的大小，横轴表示时间t ）。
请依据相关信息，写出两条结论。
（A ）____________________________。
（B ）____________________________。
三、作图题（共7分）请将图直接画在答题纸的相应位置，作图题必须使用2B 铅笔。
16. 重为2牛的物体静止在水平面上，用力的图示法在图8中画出它受到的支持力F 支。
17. 根据平面镜成像特点，在图9中画出物体AB 在平面镜中的像A 'B '。
18. 根据图10中通电螺线管的N 极，标出磁感线方向、小磁针的N 极，并在括号内标出电源的正、负极。
四、计算题（共26分）请将计算过程和答案写入答题纸的相应位置。
19. 杠杆平衡时，动力1F 的大小为2牛，动力臂为0.5米，阻力臂2l 为0.1米，求阻力2F 的大小。
20. 物体在20牛的水平拉力作用下沿拉力方向做匀速直线运动，5秒内前进了10米。
求此过程中拉力做的功W 和功率P 。
21. 如图11所示，薄壁圆柱形甲和均匀圆柱体乙置于水平地面上。
甲足够高、底面积为3S ，其内盛有体积为3310-⨯米的水；乙的底面积为S ，所受重力为G 。
①求甲中水的质量。
②求乙对水平地面的压强P 乙。
③现沿水平方向在圆柱体乙上截去一定的厚度，并将截去部分放入甲的水中，乙剩余部分的高度与容器A 中水的深度之比为':'h h 乙水为3:2，且乙剩余部分对水平地面的压力等于水对甲底部的压力，求乙的密度ρ乙。
22. 在图12（a ）所示的电路中，电源电压为6伏且不变。
闭合电键S 后，电压表的示数为2伏，电流表的示数为0.2安。
①求电阻1R 的阻值。
②通电10秒，求电流通过变阻器2R 所做的功2W 。
③小红将1R 和2R 按图12（b ）所示接入相同电源的电路，她设想通过移动变阻器2R 的滑片P ，使（a ）、（b ）两电路消耗的总功率相等。
请判断她的方案是否可行，并说明理由。
五、实验题（共18分）请根据要求在答题纸的相应位置作答。
23. 使用电流表时，所测电流不得超过它的_______，必须使用电流从它的_______接线柱流入（选填“+”或“-”）。
在“探究二力平衡的条件”实验中，物体应在_____________的作用下，且分别处于匀速直线运动状态或_________状态。
24. 在图13中，凸透镜焦距为10厘米。
保持透镜位置不变，当蜡烛在15厘米刻度处时，为了在光屏的中心找到像，应调整光屏的________，并将光屏向_______（选填“远离透镜”或“靠近透镜”）方向移动，此时所成像的大小与物体相比是_______的。
若要得到烛焰的虚像，应使蜡烛与透镜间的距离________10厘米。
25.为了探究漂浮在液面上的物块露出液面的体积V露与物块密度ρ物、液体密度ρ液的关系，某小组同学选取体积V物相同、ρ物不同的物块进行实验，测出其漂浮在水和酒精液面上时露出液面的体积V露，相关数据记录在表一、表二中。
①分析比较表一或表二中ρ物、V露的数据及相关条件，可得出的初步结论是：漂浮在液面上的物块，________________________________________________________。
②分析比较实验序号__________________中，ρ液、V露的数据及相关条件，可得出的初步结论是：漂浮在液面上的物块，当V物、ρ物相同时，ρ液越小，V露越小。
③由实验序号2与4的数据及相关条件，发现漂浮在液面上V物相同的物块，存在与ρ液均不同而V露相同的现象。
若用V物相同的物块进一步实验，请在表三中填入拟进行实验的数据，使每一组实验均能研究上述现象。
26. 小华同学做“测定小灯泡的电功率”实验，所用器材齐全且完好，电源电压为1.5伏的整数倍且保持不变、待测小灯上标有“0.2A”字样、滑动变阻器上标有“50Ω1A”字样。
实验中，小华正确连接电路且使变阻器连入电路中的电阻最大，闭合电键时，小灯不发光、电表指针所处位置如图14（a）、（b）所示。
（电流表指针在两刻度线之间某位置，电压表指针在刻度线上）①判断电流表所选量程并说明理由。
______________________②通过计算说明实验所用电源的电压。
_______________________③小华移动变阻器的滑片，直至小灯正常发光，发现无法读出小灯的额定电压。
然后他调整了电表接入位置后重新实验，当小灯正常发光时，电压表指针所处位置与图14（b）相同。
请通过计算求出小灯的额定功率。
_______________________参考答案一、选择题（共16分）1. A2. B3. C4. A5. C6. D7. B8. D二、填空题（共23分）9. 并联；电；0.610. 运动状态；运动；增大11. 4.2410 ；热传递；9.812. 绿；19.6；513. 0.2；4；1014. 1R 断路；1R 短路或2R 断路15.（b ）；两个物体间相互作用力的大小是相等的；两个物体间相互作用力是同时产生（消失）的。
三、作图题（共7分）16. 作图略17. 作图略18. 作图略四、计算题（共26分）19. 阻力2F 的大小为10牛20. 此过程中拉力做的功为200焦，功率为40瓦21. ①甲中水的质量为3千克 ②乙对水平地面的压强为G/S ③乙的密度为2310⨯千克/米22. ①电阻1R 的阻值为10欧 ②电流通过变阻器2R 所做的功2W 为8焦 ③不可行，理由略五、实验题（共18分）23. 量程；+；两个力；静止24. 高度；远离透镜；放大；小于25. 当V 物、ρ液相同时，ρ物越大，V 露越小 1与4、2与5或3与6 0.30.426. ①0-0.6安；小灯不发光，I I <额=0.2安 ②4.5伏③U 额=3.8伏，P 额=0.76瓦。
上海市各区2017届中考物理二模试卷按考点分类汇编_凸透镜成像实验
凸透镜成像实验宝山：24．“测定物质的密度”和“探究物质质量与体积的关系”实验需要测量的物理量____；多次测量的意义_____。
（均选填“相同”或“不同”）在“探究凸透镜成像规律”实验中，移动光屏找像时，要保持光具座上__________的位置不变，在移动过程中，眼睛要注意观察______上像，直到出现清晰的像为止。
相同；不同；发光物和凸透镜；光屏上的像。
奉贤：24．小朱同学在做“探究凸透镜成像的规律”实验中，首先依次将蜡烛、凸透镜和光屏放在水平放置的光具座上，接着调整它们的中心大致在__________，目的是___________________________。
若用凸透镜的焦距为10 厘米，蜡烛、凸透镜和光屏的位置如图13所示，此时光屏上的像一定是__________像；若保持凸透镜的位置不变，将蜡烛放置在36 厘米刻度处，则光屏在光具座的__________厘米刻度处时可得到一个清晰的像（选填：“79”、“81”或“85”）。
24、同一高度；为了使像清晰地成在光屏的中央；倒立；放大；实；85黄浦：24. 在图13中，凸透镜焦距为10厘米。
保持透镜位置不变，当蜡烛在15厘米刻度处时，为了在光屏的中心找到像，应调整光屏的________，并将光屏向_______（选填“远离透镜”或“靠近透镜”）方向移动，此时所成像的大小与物体相比是_______的。
若要得到烛焰的虚像，应使蜡烛与透镜间的距离________10厘米。
24. 高度；远离透镜；放大；小于嘉定：6．某凸透镜焦距为15厘米。
当物体沿主光轴从距透镜25厘米处向50厘米处移动时则（）B A．像变大，像距变大 B．像变小，像距变小C．像先变小后变大，像距变大 D．像先变小后变大，像距变小普陀：6．某凸透镜的焦距为 10 厘米，物体经凸透镜能在离凸透镜 15 厘米的光屏上成像，所成的像是（）BA．倒立、放大、实像 B．倒立、缩小、实像C．正立、放大、虚像 D．正立、缩小、实像青浦：7．物体沿主光轴逐步靠近凸透镜的过程中，在另一侧，光屏在距离凸透镜16厘米和24厘米处时分别能得到缩小和放大的像，则该透镜的焦距可能为（）BA．8厘米 B．10厘米C．12厘米 D．16厘米松江：24．在焦距为5厘米、10厘米和20厘米的凸透镜中选择一个放置在图17所示的位置，将蜡烛、光屏分别置于光具座上透镜两侧，调整透镜和光屏的中心大致与烛焰的中心在（5）。
上海市黄浦区中考物理二模试卷
上海市黄浦区中考物理二模试卷姓名:________ 班级:________ 成绩:________一、选择题 (共12题；共24分)1. （2分）与1N的力的大小相当的是（）A . 托起一个苹果所用的力B . 一头大象的体重C . 一名中学生的体重D . 托起一只蚂蚁所用的力2. （2分）用调节好的托盘天平称物体质量时，右盘已放入了砝码，游码也移动到了某一位置，这时发现指针向分度盘中央刻线右侧偏离少许。
此时应（）A . 将右盘中的某只砝码换小一些B . 将游码向左移少许C . 将游码向右移少许D . 旋动平衡螺母向左移少许3. （2分）下列物态变化的过程中，吸收热量的是（）⑴春天，冰雪融化⑵夏天，从冰箱里面拿出来的饮料罐“出汗”⑶秋天，清晨出现的雾⑷冬天，早晨在太阳照射下，草地上的露珠消失A . (1)(2)B . (1)(4)C . (2)(3)D . (2)(4)4. （2分） (2016九下·建湖开学考) 李海同学骑车上学，因为赶时间经常忘记收起自行车支架便骑车或没有锁车就离开，因此他想设计提醒收支架和锁车的电路．在兴趣小组活动中，他请同学们一道设计提醒锁车的电路，要求：当车的支架支起（开关S1闭合）时，蜂鸣器响起，提醒锁车；当车上锁（开关S2断开）后，蜂鸣器停止发声．他们设计了如图所示的四个电路，其中符合要求的是（）A .B .C .D .5. （2分） (2018九上·青浦期末) 在如图所示的电路中，电源电压保持不变。
闭合电键S，当滑动变阻器的滑片P向右移动时，则（）A . 电流表A示数与电流表A1示数的差值变大B . 电流表A示数与电流表A1示数的差值变小C . 电流表A示数与电流表A1示数的比值变大D . 电流表A示数与电流表A1示数的比值变小6. （2分）今年春季，株洲持续了较长时间的“回潮”现象，地面、墙壁全是湿的．此现象属于（）A . 汽化B . 液化C . 升华D . 凝华7. （2分）在雨后的夜晚走路时，为防止脚踩到水坑而溅污衣裤，下列判断正确的是（）A . 迎着或背着月光走，都应是地上发亮处是水坑B . 迎着或背着月光走，都应是地上发暗处是水坑C . 迎着月光走，地上暗处是水坑；背着月光走，地上发亮处是水坑D . 迎着月光走，地上发亮处是水坑；背着月光走，地上暗处是水坑8. （2分） (2018九上·江都期末) 关于家庭电路及安全用电，下列说法正确的是（）A . 发生触电事故时用手去拉触电者B . 熔丝熔断后用铜丝代替C . 使用测电笔时手不能接触笔尾金属电极D . 总开关安装在干路上9. （2分）下列关于磁现象说法中正确的是（）A . 磁感线越密集的地方磁场越弱B . 发电机是利用电磁感应原理工作的C . 地磁场的N极在地球的北极附近D . 电磁铁磁性的强弱不能通过调节电流的大小来控制10. （2分）(2013·淮安) 滑雪运动员从山顶加速下滑的过程中，他的（）A . 动能增加，重力势能增加B . 动能减少，重力势能减少C . 动能增加，重力势能减少D . 动能减少，重力势能增加12. （2分） (2018九上·蓬溪月考) 如图所示电路中，电源电压不变，闭合开关S，当滑动变阻器的滑片P 向右移动时，则下列说法正确的是（）A . 电流表与的示数的比值将减小B . 电压表的示数与电流表的示数的比值将减小C . 电压表的示数与电流表示数的乘积将增大D . 电流表与的示数的比值将增大二、非选择题 (共16题；共73分)13. （4分） (2017八上·惠安期中) 小林闭上眼睛也同样知道是谁在说话.可知，小林是根据不同的人说话的________不同来判断的；相传“舜作箫，其形参差”．说明那时的箫是由许多长短不同的竹管排成，如图所示．演奏时，美妙的声音是由空气柱________产生的；竹管参差不齐，目的是为了吹出________不同的声音．如图所示，神舟飞船与天宫一号目标飞行器交会对接后，沿椭圆形轨道飞行．以天宫一号为参照物，飞船是________（选填“静止”或“运动”）．14. （2分） 2014年4月，南宁﹣梧州的高铁线路的开通方便了我们的出行．动车进站时由于附近的气流速度大，压强________ ，为了候车乘客的安全，不被“吸”向动车而发生交通事故，所以乘客一定要站在安全线以外；若以正在进站的列车为参照物，旁边等候的乘客是________ （选填“静止”或“运动”）．15. （2分）如图所示，用两食指同时压铅笔两端，左手指受到铅笔的压力为F1、压强为p1；右手指受到铅笔的压力为F2、压强为P2.则F1________F2 ， P1________P2.（选填“大于”、“等于”或“小于”）16. （2分）(2016·南宁) 弹簧测力计下挂着一重为2N的物体，物体一半体积浸入水中静止时，弹簧测力计的示数如图所示，其示数为________N，物体体积为________m3（已知水的密度为ρ水=1.0×103kg/m3）．17. （2分） (2019八下·道外期末) 如图所示，春游时小明坐在船上用力推另一只小船，结果两船向相反的方向运动．请写出两个与此现象相关的物理知识⑴________；⑵________．18. （2分）如图所示，在“探究凸透镜成像的规律”实验中，若将点燃的蜡烛依次放在a、b、c三处，其中蜡烛放在________ 处得到的实像最大，放在________ 处得到的实像最小．19. （2分）(2018·安徽模拟) 如图，定值电阻，，闭合开关S，若拨至b时电压表的示数为1V，则拨至a时电压表的示数为________V。

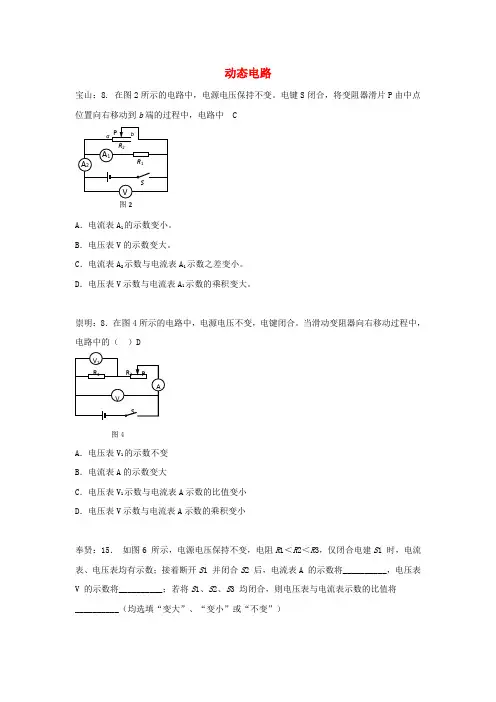

上海市各区2017届中考物理二模试卷按考点分类汇编 动态电路
动态电路宝山：8. 在图2所示的电路中，电源电压保持不变。
电键S 闭合，将变阻器滑片P 由中点位置向右移动到b 端的过程中，电路中 CA ．电流表A 1的示数变小。
B ．电压表V 的示数变大。
C ．电流表A 2示数与电流表A 1示数之差变小。
D ．电压表V 示数与电流表A 1示数的乘积变大。
崇明：8．在图4所示的电路中，电源电压不变，电键闭合。
当滑动变阻器向右移动过程中，电路中的（ ）DA ．电压表V 1的示数不变B ．电流表A 的示数变大C ．电压表V 1示数与电流表A 示数的比值变小D ．电压表V 示数与电流表A 示数的乘积变小奉贤：15． 如图6 所示，电源电压保持不变，电阻R 1＜R 2＜R 3，仅闭合电建S 1 时，电流表、电压表均有示数；接着断开S 1 并闭合S 2 后，电流表A 的示数将__________，电压表V 的示数将__________；若将S 1、S 2、S 3 均闭合，则电压表与电流表示数的比值将__________（均选填“变大”、“变小”或“不变”）图4 图215、变小 变大 变小黄浦：7. 在图2所示的电路中，电源电压保持不变。
当电键S 由断开到闭合时，变小的是（ ）BA. 电压表V 的示数B. 电压表V 示数与电流表A 示数的比值C. 电流表A 1的示数D. 电压表V 示数与电流表A 示数的乘积嘉定：7．在图2所示的电路中，电源电压保持不变，电路中各元件都完好。
当电键S 由断开到闭合时，正确的判断是 ( ) DA ．电压表的示数可能变大B ．电压表的示数一定变小C ．电流表的示数可能不变D ．电流表的示数一定变小闵行：7．将电阻R 1、R 2、R 3，电压表V 1、V 2、V 3分别组成不同的电路。
已知R 1＞R 2＞R 3，当电键闭合后，电压表V 1示数为U 1、V 2示数为U 2、V 3示数为U 3，且U 1＞U 2＞U 3。
其对应的电路图可能是图3中的（ ）D RA V LS 图2普陀：8．在图 2 所示的电路中，电源电压恒定不变，闭合电键 S ，当 R 2 全部接入电路时，电压表V 的示数为 U ；移动滑片 P ，当 R 2 一半接入电路时，电压表 V 的示数为 U' ，则下列关于 U' 和 U 的关系正确的是( )CA ．U' 一定等于2UB ．U' 可能等于2U C ．U' 一定大于2U D ．U' 可能大于2U青浦：14．如图4所示电路，电源电压保持不变，当电键S 闭合时，电流表的示数 （16） ，电压表的示数 （17） ，向右移动滑动变阻器R 2的滑片P 时，电压表示数变化量与电流表示数变化量的比值将 （18） （均选填“变小”、“不变”或“变大”）。
上海市各区2017届中考物理二模试卷按考点分类汇编 动态电路
动态电路宝山：8. 在图2所示的电路中，电源电压保持不变。
电键S 闭合，将变阻器滑片P 由中点位置向右移动到b 端的过程中，电路中 CA ．电流表A 1的示数变小。
B ．电压表V 的示数变大。
C ．电流表A 2示数与电流表A 1示数之差变小。
D ．电压表V 示数与电流表A 1示数的乘积变大。
崇明：8．在图4所示的电路中，电源电压不变，电键闭合。
当滑动变阻器向右移动过程中，电路中的（ ）DA ．电压表V 1的示数不变B ．电流表A 的示数变大C ．电压表V 1示数与电流表A 示数的比值变小D ．电压表V 示数与电流表A 示数的乘积变小奉贤：15． 如图6 所示，电源电压保持不变，电阻R 1＜R 2＜R 3，仅闭合电建S 1 时，电流表、电压表均有示数；接着断开S 1 并闭合S 2 后，电流表A 的示数将__________，电压表V 的示数将__________；若将S 1、S 2、S 3 均闭合，则电压表与电流表示数的比值将__________（均选填“变大”、“变小”或“不变”）图4 图215、变小 变大 变小黄浦：7. 在图2所示的电路中，电源电压保持不变。
当电键S 由断开到闭合时，变小的是（ ）BA. 电压表V 的示数B. 电压表V 示数与电流表A 示数的比值C. 电流表A 1的示数D. 电压表V 示数与电流表A 示数的乘积嘉定：7．在图2所示的电路中，电源电压保持不变，电路中各元件都完好。
当电键S 由断开到闭合时，正确的判断是 ( ) DA ．电压表的示数可能变大B ．电压表的示数一定变小C ．电流表的示数可能不变D ．电流表的示数一定变小闵行：7．将电阻R 1、R 2、R 3，电压表V 1、V 2、V 3分别组成不同的电路。
已知R 1＞R 2＞R 3，当电键闭合后，电压表V 1示数为U 1、V 2示数为U 2、V 3示数为U 3，且U 1＞U 2＞U 3。
其对应的电路图可能是图3中的（ ）D RA V LS 图2普陀：8．在图 2 所示的电路中，电源电压恒定不变，闭合电键 S ，当 R 2 全部接入电路时，电压表V 的示数为 U ；移动滑片 P ，当 R 2 一半接入电路时，电压表 V 的示数为 U' ，则下列关于 U' 和 U 的关系正确的是( )CA ．U' 一定等于2UB ．U' 可能等于2U C ．U' 一定大于2U D ．U' 可能大于2U青浦：14．如图4所示电路，电源电压保持不变，当电键S 闭合时，电流表的示数 （16） ，电压表的示数 （17） ，向右移动滑动变阻器R 2的滑片P 时，电压表示数变化量与电流表示数变化量的比值将 （18） （均选填“变小”、“不变”或“变大”）。
上海市各区2017届中考物理二模试卷按考点分类汇编 动态电路【含答案】
动态电路宝山：8. 在图2所示的电路中，电源电压保持不变。
电键S 闭合，将变阻器滑片P 由中点位置向右移动到b 端的过程中，电路中 CA ．电流表A 1的示数变小。
B ．电压表V 的示数变大。
C ．电流表A 2示数与电流表A 1示数之差变小。
D ．电压表V 示数与电流表A 1示数的乘积变大。
崇明：8．在图4所示的电路中，电源电压不变，电键闭合。
当滑动变阻器向右移动过程中，电路中的（ ）DA ．电压表V 1的示数不变B ．电流表A 的示数变大C ．电压表V 1示数与电流表A 示数的比值变小D ．电压表V 示数与电流表A 示数的乘积变小奉贤：15． 如图6 所示，电源电压保持不变，电阻R 1＜R 2＜R 3，仅闭合电建S 1 时，电流表、电压表均有示数；接着断开S 1 并闭合S 2 后，电流表A 的示数将__________，电压表V 的示数将__________；若将S 1、S 2、S 3 均闭合，则电压表与电流表示数的比值将__________（均选填“变大”、“变小”或“不变”）图4图215、变小 变大 变小黄浦：7. 在图2所示的电路中，电源电压保持不变。
当电键S 由断开到闭合时，变小的是（ ）BA. 电压表V 的示数B. 电压表V 示数与电流表A 示数的比值C. 电流表A 1的示数D. 电压表V 示数与电流表A 示数的乘积嘉定：7．在图2所示的电路中，电源电压保持不变，电路中各元件都完好。
当电键S 由断开到闭合时，正确的判断是 ( ) DA ．电压表的示数可能变大B ．电压表的示数一定变小C ．电流表的示数可能不变D ．电流表的示数一定变小闵行：7．将电阻R 1、R 2、R 3，电压表V 1、V 2、V 3分别组成不同的电路。
已知R 1＞R 2＞R 3，当电键闭合后，电压表V 1示数为U 1、V 2示数为U 2、V 3示数为U 3，且U 1＞U 2＞U 3。
其对应的电路图可能是图3中的（ ）DA ．B ． 图3C ．D ．RAVL S图2普陀：8．在图 2 所示的电路中，电源电压恒定不变，闭合电键 S ，当 R 2 全部接入电路时，电压表V 的示数为 U ；移动滑片 P ，当 R 2 一半接入电路时，电压表 V 的示数为 U' ，则下列关于 U' 和 U 的关系正确的是( )CA ．U' 一定等于2UB ．U' 可能等于2UC ．U' 一定大于 2UD ．U' 可能大于2U青浦：14．如图4所示电路，电源电压保持不变，当电键S 闭合时，电流表的示数 （16） ，电压表的示数 （17） ，向右移动滑动变阻器R 2的滑片P 时，电压表示数变化量与电流表示数变化量的比值将 （18） （均选填“变小”、“不变”或“变大”）。

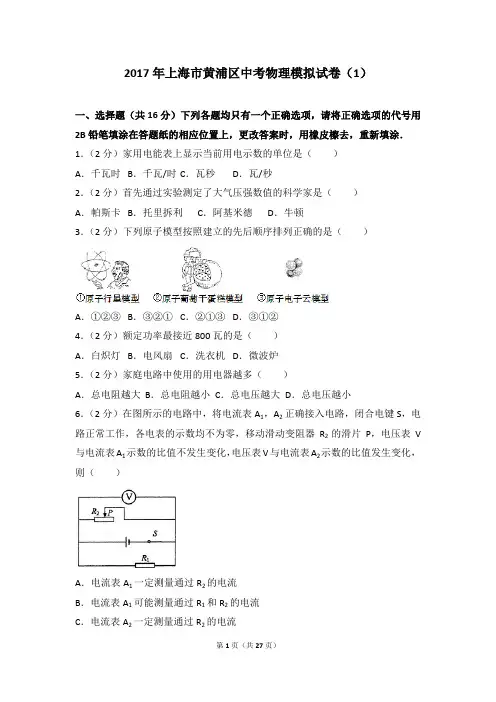

2017年上海市黄浦区中考物理模拟试卷(1)
2017年上海市黄浦区中考物理模拟试卷（1）一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮檫去，重新填涂．1．（2分）家用电能表上显示当前用电示数的单位是（）A．千瓦时B．千瓦/时 C．瓦秒D．瓦/秒2．（2分）首先通过实验测定了大气压强数值的科学家是（）A．帕斯卡B．托里拆利C．阿基米德D．牛顿3．（2分）下列原子模型按照建立的先后顺序排列正确的是（）A．①②③B．③②①C．②①③D．③①②4．（2分）额定功率最接近800瓦的是（）A．白炽灯B．电风扇C．洗衣机D．微波炉5．（2分）家庭电路中使用的用电器越多（）A．总电阻越大B．总电阻越小C．总电压越大D．总电压越小6．（2分）在图所示的电路中，将电流表A1，A2正确接入电路，闭合电键S，电路正常工作，各电表的示数均不为零，移动滑动变阻器R2的滑片P，电压表V 与电流表A1示数的比值不发生变化，电压表V与电流表A2示数的比值发生变化，则（）A．电流表A1一定测量通过R2的电流B．电流表A1可能测量通过R1和R2的电流C．电流表A2一定测量通过R2的电流D．电流表A2可能测量通过R1和R2的电流7．（2分）在图所示的电路中，电源电压保持不变，当电键S由断开到闭合时（）A．电压表的示数变小B．电压表的示数不变C．电流表的示数变小D．电流表的示数不变8．（2分）如果所示，甲、乙为两个实心均匀正方体，它们对水平地面的压力相等，现分别沿水平方向或竖直方向将两个正方体切去一部分，它们剩余部分对地面压强为p甲和p乙，下列判断正确的是（）A．若沿水平方向切去相同质量，p甲可能大于p乙B．若沿水平方向切去相同体积，p甲一定小于p乙C．若沿竖直方向切去相同质量，p甲可能大于p乙D．若沿竖直方向切去相同体积，p甲一定小于p乙二、填空题（满分26分）9．（3分）用电器与控制它的电键是的（选填“串联”或“并联”），它工作时将电能转化为能，其所消耗的电能是远方的发电站通过输电线输送至用电区的（选填“高压”或“低压”）．10．（3分）生活和生产中的很多物品都运用了物理学的知识，在图a中，金属锥的头部尖细锋利，是为了能产生很大的；在图b中，“乳牛自动喂水器”利用的是原理．在图c中新型材料“气凝胶”被称为“最轻材料”是因为其极小．11．（3分）原子中不带电的粒子是．在太阳系中，地球是星，宇航员在太空中通过把信息传输到地面指挥中心（选填“无线电波”或“声波”）．12．（3分）某导体两端电压6伏，10秒内通过该横截面的电荷量为2库，这段时间内电流做的功为焦，通过它的电流为安．当该导体两端电压变为12伏时，它的电阻为欧．13．（3分）在图中，重为4牛的金属块静止在水面下，弹簧测力计的示数为3牛，金属块受到浮力的大小为牛，方向．当剪断连接金属块与测力计的细线时，金属块所受合力将3牛（选填“大于”、“等于”或“小于”）．14．（2分）如图所示，置于水平地面上的实心均匀正方体甲、乙质量分别为2m 和m，边长分别为2a和a．它们对地面的压强之比为，实心均匀正方体丙、丁的密度和边长分别如表所示，若在丙或丁中选择一个叠放在甲或乙上方中央，使上方物体对下方物体的压强p与下方物体对地面的压强增加量△p的比值最大，应将．15．（4分）在图所示的电路中，电源电压保持不变，电阻R1，R2出现断路故障，闭合电键S后，①若三个电表中只有一个电表有示数，则有示数的电表是表，故障是．②若三个电表中只有一个电表的示数发生变化，则示数发生变化的电表是表，故障是．（电表均选填符号）16．（5分）小明和小华用相同的实验器材，验证电与磁的关系，实验过程分别如图所示．①小明：如图一根据小明的实验现象，可验证：周围存在磁场，且．②小华：如图二指出小华的实验验证过程中的不足之处（写两条）：Ⅰ．Ⅱ．．小华的实验过程中，小磁针静止时N极所指方向未发生改变的原因可能是．三、作图题（共6分）请将图直接画在答题纸的相应位置，作图题必须使用2B 铅笔．17．（3分）根据右图中通电螺线管的S极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极．18．（3分）在图中的○里填上适当的电表符号，使之成为并联电路图．四、计算题（共24分）请将计算过程和答案写入答题纸的相应位置．19．（4分）小球浸入水中，排开水的体积为1×10﹣3米3，求：小球受到的浮力F浮．20．（4分）标有“220V 100W”字样的用电器，正常工作5小时，求需用电多少度？21．（8分）在图a所示的电路中，电源电压为16伏且保持不变，电阻R1的阻值为10欧，滑动变阻器R2上标有“50Ω 2Α”字样．所用电压表的表盘如图b所示，闭合电键S后，电路中的电流为0.4安．求：①电压表V1的示数U1．②通电10秒，电流通过变阻器R2所做的功W2．③在各电路元件均安全工作的条件下，移动变阻器的滑片，电路中电流的最大变．化量△I最大22．（8分）如图所示，金属圆柱体甲的高度为d，底面积为S；薄壁圆柱形容器乙的底面积为2S，且足够高，其中盛有深度为H（H＞d）的液体，置于水平面上．①若甲的体积为1×10﹣3米3，密度为2×103千克/米3，求它的质量m．②若乙所受重力为G1，其中所装液体重为G2，求乙对水平面的压强p．③现将甲浸入乙的液体中，其下表面所处深度为h，求液体对甲下表面压强p甲的比值及其对应h的取值范围．与液体对乙底部压强p乙五、实验题（共18分）请根据要求在答题纸的相应位置作答．23．（4分）实验室中测量质量的仪器叫天平，将它放在水平桌面上，游码移到零刻度后，发现指针如图所示，此时应向移动，并通过观察指针是否对准分度盘的，判断天平横梁是否在水平位置平衡．24．（3分）如图所示的实验过程，可验证原理，其中“步骤B”的目的是：测出，若图中弹簧测力计的四个示数值F1，F2，F3，F4满足关系式时，则可以验证该原理．25．（5分）在“测定小灯泡的电功率”实验中，电源由两节新干电池组成，小灯泡标有“2V”字样，滑动变阻器标有“20Ω 1A”字样．①本实验的原理是．②请用笔画线代替导线，将图中食物电路正确连接完整，要求：闭合电键S前，移动变阻器的滑片P至左端时，变阻器连入电路的阻值最大．．③连接好电路，闭合电键，观察到灯泡L不发光，电压表示数为零，将电压表分别正确并联在AB，AC，AD两端，发现AB=U AC=0，U AD＞0，请判断，发生故障的是．④排除故障后，继续实验，测定灯泡L的额定功率，当移动变阻器的滑片P时，眼睛应先观察表的示数，然后读出另一个电表的示数．当灯泡L正常发光时，电流表的示数如图所示，则灯泡L的额定功率为瓦，此时变阻器接入电路中的电阻为欧．26．（16分）某小组同学研究盛有足够多液体的柱形容器在放入物体前、后（液体未溢出），容器对水平桌面的压力增加量△F容和液体对容器底部的压力增加量△F液的大小关系，他们先后将质量m物和体积V物不同的物体放入盛有酒精的柱形容器中，并测得△F容和△F液，相关数据见表一、表二．①分析比较试验序号 中的相关数据及相关条件，可得出的初步结论是：盛有足够多液体的柱形容器在放入物体前、后（液体未溢出），△F 容与V 物无关． ②分析比较表一或表二中m 物和△F 容的数据其相关条件，可得出的初步结论是：盛有足够多液体的柱形容器在放入物体前、后（液体未溢出）， ． ③请进一步分析比较表一、表二中的数据及相关条件，可得到的合理猜想是：盛有足够多液体的柱形容器在放入物体前、后（液体未溢出），当 时，△F容和△F 液的大小相等．请在表三中填入拟进行实验的数据及相关条件，以达到能结合表一、表二验证上述猜想．2017年上海市黄浦区中考物理模拟试卷（1）参考答案与试题解析一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮檫去，重新填涂．1．（2分）家用电能表上显示当前用电示数的单位是（）A．千瓦时B．千瓦/时 C．瓦秒D．瓦/秒【解答】解：电能表是用来测量消耗电能多少的仪表，示数单位是kW•h，俗称“度”；故选A．2．（2分）首先通过实验测定了大气压强数值的科学家是（）A．帕斯卡B．托里拆利C．阿基米德D．牛顿【解答】解：A、帕斯卡发现了帕斯卡定律，研究了液体压强问题．不符合题意；B、历史上科学家托里拆利第一次测出了大气压值，为76cmHg．符合题意；C、阿基米德研究了物体受到的浮力与其排开液体重力的关系，得出了阿基米德原理．不符合题意；D、牛顿总结出来牛顿三定律、得出了万有引力定律．不符合题意．故选B．3．（2分）下列原子模型按照建立的先后顺序排列正确的是（）A．①②③B．③②①C．②①③D．③①②【解答】解：三种模型依次为②葡萄干蛋糕模型、①行星模型、③电子云模型，现在科学家普遍认为电子云模型能更好地解释我们观察到的有关电子的现象．故选C．4．（2分）额定功率最接近800瓦的是（）A．白炽灯B．电风扇C．洗衣机D．微波炉【解答】解：A、家庭用白炽灯大约40W左右，不符合题意；B、电风扇的额定功率约为60W左右，不符合题意；C、洗衣机的额定功率在400W左右，不符合题意；D、微波炉的额定功率约为800W，符合题意．故选D．5．（2分）家庭电路中使用的用电器越多（）A．总电阻越大B．总电阻越小C．总电压越大D．总电压越小【解答】解：因为家庭电路中各用电器是并联的，并且家庭电路电压为220V，因此家庭电路两端总电压不变；故CD错误；由并联电路特点知，并联电路总电阻的倒数等于各支路电阻倒数之和，并联电路支路越多，并联电路总阻值越小，故A错误，B正确．故选B．6．（2分）在图所示的电路中，将电流表A1，A2正确接入电路，闭合电键S，电路正常工作，各电表的示数均不为零，移动滑动变阻器R2的滑片P，电压表V 与电流表A1示数的比值不发生变化，电压表V与电流表A2示数的比值发生变化，则（）A．电流表A1一定测量通过R2的电流B．电流表A1可能测量通过R1和R2的电流C．电流表A2一定测量通过R2的电流D．电流表A2可能测量通过R1和R2的电流【解答】解：A、电流表A1如果测量通过R2的电流，必须与R2串联，当R2的滑片移动时，R2接入电路电阻变化，通过R2的电流相应变化，电流表示数变化，的比值发生变化．不符合题意；B、电流表A1如果测量通过R1和R2的电流，必须串联在干路中，当R2的滑片移动时，R2接入电路电阻变化，通过R2的电流相应变化；定值电阻两端电压和阻值不变，通过的电流不变，但干路电流发生变化，电流表示数变化，的比值发生变化．不符合题意；C、D、电流表A2如果测量通过R2的电流，必须与R2串联，当R2的滑片移动时，R2接入电路电阻变化，通过R2的电流相应变化，电流表示数变化，的比值发生变化．电流表A2如果测量通过R1和R2的电流，必须串联在干路中，当R2的滑片移动时，R2接入电路电阻变化，通过R2的电流相应变化；定值电阻两端电压和阻值不变，通过的电流不变，但干路电流发生变化，电流表示数变化，的比值发生变化．选项C不符合题意，选项D符合题意．故选D．7．（2分）在图所示的电路中，电源电压保持不变，当电键S由断开到闭合时（）A．电压表的示数变小B．电压表的示数不变C．电流表的示数变小D．电流表的示数不变【解答】解：当开关断开时，电阻和灯泡串联，电压表测量定值电阻两端电压，电流表测量总电流；当开关闭合时，电路中只有电阻，电流表和灯泡被短路，电流表示数变为零，即示数减小，电压表测量电源电压；因为串联电路两端电压等于各部分电压之和，所以电压表的示数变大．故选C．8．（2分）如果所示，甲、乙为两个实心均匀正方体，它们对水平地面的压力相等，现分别沿水平方向或竖直方向将两个正方体切去一部分，它们剩余部分对地面压强为p甲和p乙，下列判断正确的是（）A．若沿水平方向切去相同质量，p甲可能大于p乙B．若沿水平方向切去相同体积，p甲一定小于p乙C．若沿竖直方向切去相同质量，p甲可能大于p乙D．若沿竖直方向切去相同体积，p甲一定小于p乙【解答】解：已知它们对水平地面的压力相等，说明它们的重力相等，由p=可知，p甲＜p乙；两正方体的重力相等、质量相等，甲的体积大，由ρ=可知，甲的密度较小，即ρ甲＜ρ乙；A、若沿水平方向切去相同质量，则剩余部分的质量也相等，即剩余部分的重力相等；由图示可知，S甲＞S乙，由p=可知，p甲＜p乙，故A错误；B、若沿水平方向切去相同体积，由于甲的密度较小，所以甲切去部分的质量较小，则甲剩余部分的质量、重力较大，甲剩余部分对地面的压力较大，而甲的底面积较大，根据p=可知，甲、乙剩余部分的压强关系不能确定，故B错误；CD、沿竖直方向切去一部分，两物体仍然为柱体，柱体对水平面的压强为p=ρgL （L为柱体的高），无论沿竖直方向切去相同体积还是相同质量，柱体的密度、高度均不变，则它们的压强关系不变，还是p甲一定小于p乙，故C错误，D正确．故选D．二、填空题（满分26分）9．（3分）用电器与控制它的电键是串联的（选填“串联”或“并联”），它工作时将电能转化为其他形式的能，其所消耗的电能是远方的发电站通过高压输电线输送至用电区的（选填“高压”或“低压”）．【解答】解：①开关控制用电器时，用电器与控制它的电键是串联的．②用电器工作时，将电能转化为其他形式的能，比如白炽灯将电能转化为内能，电风扇将电能转化为机械能．③在输送功率一定时，电压越高，电流越小，输送过程中能量损失越小，所以从发电站到用电区采用高压输电．故答案为：串联；其他形式的；高压．10．（3分）生活和生产中的很多物品都运用了物理学的知识，在图a中，金属锥的头部尖细锋利，是为了能产生很大的压强；在图b中，“乳牛自动喂水器”利用的是连通器原理．在图c中新型材料“气凝胶”被称为“最轻材料”是因为其密度极小．【解答】解：增大压强的方法有增大压力和减少受力面积．在图（a）中，金属锥的头部尖细锋利，是利用减小受力面积的方法增大压强；上端开口，下部相连通的容器叫连通器；连通器内的液体不流动时，各容器中的液面就是相平的．茶壶、锅炉水位计、乳牛自动喂水器等都是利用连通器原理制成的．在图c中新型材料“气凝胶”被称为“最轻材料”是因为其密度极小．故答案为：压强；连通器；密度．11．（3分）原子中不带电的粒子是中子．在太阳系中，地球是行星，宇航员在太空中通过无线电波把信息传输到地面指挥中心（选填“无线电波”或“声波”）．【解答】解：（1）在原子中，质子带正电，电子带负电，原子核带正电是由于质子带正电，而中子不带电．（2）太阳系中有八大行星：水星、金星、地球、火星、木星、土星、天王星、海王星，地球是太阳系中的一颗行星．（3）太空中的信息是通过无线电波把信息传递到地面指挥中心．故答案为：中子；行；无线电波．12．（3分）某导体两端电压6伏，10秒内通过该横截面的电荷量为2库，这段时间内电流做的功为12焦，通过它的电流为0.2安．当该导体两端电压变为12伏时，它的电阻为30欧．【解答】解：通电时间t=10s，通过导体的电荷量Q=2C，通过该导体的电流：I===0.2A，电流做的功：W=UIt=6V×0.2A×10s=12J由I=可得，导体的电阻：R===30Ω，电阻是导体的一种属性，不随两端电压变化，所以电压变为12V时，导体的电阻仍为30Ω．故答案为：12；0.2；30．13．（3分）在图中，重为4牛的金属块静止在水面下，弹簧测力计的示数为3牛，金属块受到浮力的大小为1牛，方向竖直向上．当剪断连接金属块与测力计的细线时，金属块所受合力将等于3牛（选填“大于”、“等于”或“小于”）．【解答】解：（1）由题意可知，金属块的重力为4N，金属块浸没在水中弹簧测力计的示数为3N；金属块在水中受到水的浮力：F浮=G﹣F示=4N﹣3N=1N，浮力的方向是竖直向上的；（2）当重为4N的金属块静止在水面下，弹簧测力计的示数为3N，由于金属块静止，所以金属块受到的合力为零；当剪断连接金属块与测力计的细线时，金属块受到合力的大小等于弹簧测力计的示数，即大小为3N，方向竖直向下．故答案为：1；竖直向上；等于．14．（2分）如图所示，置于水平地面上的实心均匀正方体甲、乙质量分别为2m 和m，边长分别为2a和a．它们对地面的压强之比为1：2，实心均匀正方体丙、丁的密度和边长分别如表所示，若在丙或丁中选择一个叠放在甲或乙上方中央，使上方物体对下方物体的压强p与下方物体对地面的压强增加量△p的比值最大，应将丁叠放在甲上方中央．【解答】解：（1）由于物体置于水平地面上，所以对地面的压力：F甲=G甲=m甲g=2mg，F乙=G乙=m乙g=mg，而受力面积：S甲=（2a）2=4a2，S乙=a2，对地面的压强：p甲===，p乙==，所以：p甲：p乙=：1：2；（2）由G=mg和ρ=得丙丁的重力：G丙=m丙g=ρ丙V丙g=ρ×（2a）3g=8ρa3g，G丁g=m丁g=ρ丁V丁g=3ρ×a3g=3ρa3g，在丙或丁种选择一个叠放在甲或乙上方中央，为了使上方物体对下方物体的压强p与下方物体对地面的压强增加量△p的比值最大，则要求p最大、△p最小，共有四种方法：第一种情况：p1====2ρag，△p1====2ρag，==1；第二种情况：p2====3ρag，△p2====ρag，==4；第三种情况：p3====8ρag，△p3====8ρag，==1；第四种情况：p4====3ρag，△p4====3ρag，==1；可见，第二种情况的比值最大，即将丁叠放在甲上方中央．故答案为：1：2；丁叠放在甲上方中央．15．（4分）在图所示的电路中，电源电压保持不变，电阻R1，R2出现断路故障，闭合电键S后，①若三个电表中只有一个电表有示数，则有示数的电表是V表，故障是R1、R2均断路．②若三个电表中只有一个电表的示数发生变化，则示数发生变化的电表是A1表，故障是R2断路．（电表均选填符号）【解答】解：当闭合电键S后，电阻R1和R2并联，电键S控制R1所在的支路，电压表测量电源电压，电流表A1测量的是干路电流，电流表A2测量的是R2支路上的电流；当电阻R1断路时，电路为R2的基本电路，则电流表A2示数不变；由于并联电路中，干路电流等于各支路电流之和，所以电流表A1示数变小，电压表测量电源电压，故电压表示数始终不变．当R2断路时，电压表测量电源电压，故示数不变，电流表A2的示数零；电流表A1测量通过R1支路电流，由于并联电路中，干路电流等于各支路电流之和，所以电流表A1示数变小；当电阻R1、R2均断路时，电流表A1、电流表A2的示数始终为零，电压表测量电源电压，故示数不变．根据上述分析可知：①三个电表中只有一个电表有示数，则有示数的电表是电压表，并且故障为R1、R2均断路；②三个电表中只有一个电表的示数发生变化，则示数发生变化的电表是A1表，故障是R2断路．故答案为：①V；R1、R2均断路；②A1；R2断路．16．（5分）小明和小华用相同的实验器材，验证电与磁的关系，实验过程分别如图所示．①小明：如图一根据小明的实验现象，可验证：通电导体周围存在磁场，且磁场方向与电流方向有关．②小华：如图二指出小华的实验验证过程中的不足之处（写两条）：Ⅰ．只有一只小磁针，现象具有片面性Ⅱ．没有改变电流的方向，实验探究不完整．小华的实验过程中，小磁针静止时N极所指方向未发生改变的原因可能是小磁针所放的位置的磁场方向与地磁场方向恰好一致．【解答】解：①如图一所示，导体中没有电流通过时，小磁针偏转方向不变，当有电流通过时，小磁针发生偏转，当电流方向改变时，小磁针方向也改变．故可验证：通电导体周围存在磁场，且磁场方向与电流方向有关．②如图二所示，实验中只放了一只小磁针，且没有改变电流的方向进行多次探究，因此，实验的结论具有片面性，探究过程也不完整，甚至得出的结论有可能是错误的．读图可知，小华的实验过程中，小磁针静止时N极所指方向未发生改变，造成这一现象的原因是小磁针所放的位置的磁场方向与地磁场方向恰好一致．故答案为：①通电导体；磁场方向与电流方向有关；②只有一只小磁针，现象具有片面性；没有改变电流的方向，实验探究不完整；小磁针所放的位置的磁场方向与地磁场方向恰好一致．三、作图题（共6分）请将图直接画在答题纸的相应位置，作图题必须使用2B 铅笔．17．（3分）根据右图中通电螺线管的S极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极．【解答】解：（1）螺线管的右端为S极，则其左端为N极，在磁体周围磁感线从N极出发回到S极，由此可以确定磁感线的方向是向右的．（2）根据磁极间的作用规律可知，小磁针靠近螺线管的S极的一端是小磁针的N极．（3）螺线管的左端为N极，结合螺线管的线圈绕向，利用安培定则可以确定螺线管中的电流方向是从螺线管的右端流入，左端流出；在电源的外部，电流从电源的正极流出，回到电源负极，所以电源的右端为正极，左端为负极．答案如下图所示：18．（3分）在图中的○里填上适当的电表符号，使之成为并联电路图．【解答】解：要使两灯并联，从电源正极流出的电流应分别流入电阻，下边的“○”中应填入电流表，中间“○”中不能有电流通过，故为电压表，上边的“○”中应填入电流表，这样电流就分别经过电阻R1和R2，流过两电阻的电流应汇合共同流回负极，则见下图：四、计算题（共24分）请将计算过程和答案写入答题纸的相应位置．19．（4分）小球浸入水中，排开水的体积为1×10﹣3米3，求：小球受到的浮力F浮．【解答】解：F浮=ρ液gV排=1.0×103千克/米3×9.8牛/千克×1×10﹣3米3=9.8牛．答：小球受到的浮力为9.8牛．20．（4分）标有“220V 100W”字样的用电器，正常工作5小时，求需用电多少度？【解答】解：由P=可得，灯泡消耗的电能为W=Pt=0.1kW×5h=0.5kW•h=0.5度．答：需用电0.5度．21．（8分）在图a所示的电路中，电源电压为16伏且保持不变，电阻R1的阻值为10欧，滑动变阻器R2上标有“50Ω 2Α”字样．所用电压表的表盘如图b所示，闭合电键S后，电路中的电流为0.4安．求：①电压表V1的示数U1．②通电10秒，电流通过变阻器R2所做的功W2．③在各电路元件均安全工作的条件下，移动变阻器的滑片，电路中电流的最大变．化量△I最大【解答】解：①由图示电路图可知，两电阻串联，电压表V1测R1两端电压，电压表V2测R2两端电压，由I=可知，电压表V1的示数：U1=IR1=0.4A×10Ω=4V；②电阻R2两端电压：U2=U﹣U1=16V﹣4V=12V，通电10秒，电流通过变阻器R2所做的功：W2=U2It=12V×0.4A×10s=48J；③由图示电压表可知，最大量程为0～15V，则R1两端最大电压为15V，电路最大电流：I max===1.5A，当滑动变阻器阻值全部接入电路时，电路电流最小：I min==≈0.27A，电路中电流的最大变化量△I最大=I max﹣I min=1.5A﹣0.27A=1.23A；答：①电压表V1的示数U1为4V．②通电10秒，电流通过变阻器R2所做的功W2为48J．③在各电路元件均安全工作的条件下，移动变阻器的滑片，电路中电流的最大变化量△I最大为1.23A．22．（8分）如图所示，金属圆柱体甲的高度为d，底面积为S；薄壁圆柱形容器乙的底面积为2S，且足够高，其中盛有深度为H（H＞d）的液体，置于水平面上．①若甲的体积为1×10﹣3米3，密度为2×103千克/米3，求它的质量m．②若乙所受重力为G1，其中所装液体重为G2，求乙对水平面的压强p．③现将甲浸入乙的液体中，其下表面所处深度为h，求液体对甲下表面压强p甲与液体对乙底部压强p乙的比值及其对应h的取值范围．【解答】解：①由ρ=可得：m甲=ρ金属V甲=2.0×103kg/m3×2×10﹣3m3=2kg；②乙对水平面的压力F=G乙+G液=G1+G2，对水平面产生的压强：p==．③h≤d时，液体对甲下表面压强p甲底=ρgh；液体对乙底部压强p容底=ρg（H+），==；当h＞d时，液体对甲下表面压强p甲底=ρgh；。
上海市各区2017年中考物理二模试卷分类汇编_电路故障专题
电路故障1.（宝山，15.）在图5所示的电路中，电源电压保持不变。
当仅电键S 闭合后，发现只有一个电表的指针发生偏转，已知电路中电阻R 1、变阻器R 2中仅有一个出现了故障。
①电路中故障可能发生在______；（选填“R 1”或“R 2”） ②接着，向右移动变阻器R 2的滑片P ，只观察到一个电表的示数发生了变化，则故障的种类是________。
（选填“短路”或“断路”）15．（19）R 1； （20）短路。
2.（崇明， 14．）在图7所示的电路中，电源电压保持不变。
闭合电键S ，电路正常工作，一段时间以后有两个电表的示数发生变化，已知电阻R 1、滑动变阻器R 2中 仅有一个出现故障。
（1）电路中的故障可能是 （16） ；（2）接着，移动变阻器R 2的滑片P ，又观察到两个电表的示数发生了改变，则故障一定是 （17） 。
14．（1）R 1断路或R 2断路；说明：正确写出一种情况得1分，正确写出两种情况得2分 （2）R 1断路。
3.（奉贤，7）如图3所示，电源电压保持不变。
闭合电建S ，电路正常工作，一段时间后。
电流表A 的示数变小，电压表V 的示数不变，然后将电流表A 与电阻R 2 的位置对换，发现电流表的示数再次变小。
若故障只发生在电阻R 1、R 2 上，则（ ）A ．只有R 1 断路B ．只有R 2 断路C ．R 1和R 2 同时断路D ．R 1和R 2 同时短路7.B⒆图74.（黄浦14.） 在图6所示的电路中，电源电压保持不变。
已知电阻1R 、2R 中仅有一个出现了故障，且闭合电键S 前后，其他元件均保持完好。
当电键S 闭合时 ①若电流表的指针发生偏转，电路中的故障是__________________。
②若电流表的指针不发生偏转，电路中的故障是_____________________。
14. 1R 断路；1R 短路或2R 断路5.（嘉定 15）如图7所示的电路中，电源电压保持不变。
上海市各区2017届中考物理二模试卷按考点分类汇编 情景实验题(含答案)
情景实验题宝山：16. 学习了热传递可以改变物体内能之后，某小组同学提出一个问题——不同的单色光改变物体内能的本领是否相同？为此，他们利用装有相等质量水的三个相同容器、数字式温度计和光源等进行实验。
实验中，他们在暗室里将水装入容器中，并先测取水的初温t 0（如图6（a ）所示)；然后他们用强度相同的红、绿、蓝单色光分别对三个容器中的水照射相同的时间，测取水的末温t 甲、t 乙和t 丙（水温升高越多，内能增加越多），测量过程如图6（b ）、（c ）和（d ）所示。
请仔细观察图中的操作和测量结果，然后归纳得出初步结论。
⑴ 比较[（a ）（b ）]两图、[（a ）（c ）] 两图或[（a ）（d ）] 两图可知：___________________________________________________________________________；⑵比较[（a ）（b ）]两图、[（a ）（c ）] 两图和[（a ）（d ）] 两图可知：________________________________________________________________________________。
16．（21）强度相同的不同单色光都具有改变物体内能的本领；（22）强度相同的不同单色光改变物体内能的本领不同，红色光改变物体内能的本领最强。
崇明：15．小明看到在没有起重机的情况下，工人要将油桶搬运上汽车，常常用如图8的方法。
小明想：为什么不直接将油桶抬上车呢？难道这样做可以省力吗？如果能省力那么推力的大小与斜面长度有关吗？为了探究推力大小与斜面长度的关系，小明选用弹簧秤、4牛的重物和长分别为0.4m 、0.8m 、1m 的木板进行了三次实验，每次斜面的高度均为0.2m 。
测得沿斜面方向向上的拉力大小分别如下图9所示。
（假设斜面很光滑，不计摩擦）图6（a ） （b ） （c ） （d ）（21）（22）甲 乙 丙（1）初步比较图9中甲、乙、丙及相关条件可知：（18）；（2）全面比较图9中甲、乙、丙及相关条件，可知拉力F与斜面长度L的关系是（19）。
2017年上海市黄浦区中考物理二模试卷(解析版)
2017 年上海市黄浦区中考物理二模试卷一、选择题（共16 分）1．摄氏温标规定，在标准大气压下，冰水混合物的温度为（）A．0℃ B．20℃C． 60℃D． 100℃2．在原子中带负电的是（）A．质子B．电子C．中子D．原子核3．我们能分辨不同乐器的声音，这主要是根据声音有不同的（）A．响度B．音调C．音色D．振幅4．光从空气射入水中，入射角为0°，折射角为（）A．0° B．30°C．45°D．60°5．在四冲程汽油机工作过程中，将内能转化成机械能的冲程是（）A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程6．如图所示，小车运动时木块向右倾倒，则小车运动状态变化的情况是（）A．一定向左加速B．一定向右加速C．可能向左减速D．可能向右减速7．在如图所示的电路中，电源电压保持不变．当电键S 由断开到闭合时，变小的是（）A．电压表V 的示数B．电压表V 示数与电流表 A 示数的比值C．电流表A1的示数D．电压表V 示数与电流表 A 示数的乘积8．甲、乙两物体同时同地方向开始做匀速直线运动，甲的速度大于乙的速度，它们的s﹣ t图象为图所示a、b、c 三条图线中的两条，则（）A．甲的 s﹣t 图一定为图线 aB．甲的 s﹣t 图可能为图线 cC．甲、乙两物体受到的合力大小可能不相等D．甲、乙两物体受到的合力大小一定相等二、填空题（共23 分）9．家庭电路中，电视机与电灯是的（选填“串联”或“并联”）；电灯工作时消耗的是能；额定功率为 0.2 千瓦的用电器正常工作 3 小时，耗电度．10．如图所示，排球比赛时球被扣出主要表明力可以改变物体的（选填“运动状态”或“形状”）；以地面为参照物，运动员在向上跃起的过程中是的（选填“运动”或“静止”），其重力势能（选填“增大”、“不变”或“减小”）11．质量为 2 千克的水，在阳光照射下，温度升高5℃，水吸收的热量为焦[ c水=4.2×103焦/（千克℃）] ；改变物体内能有两种方式，这是通过方式改变其内能的．将体积为1×10﹣3米3的物体，浸没在水中时受到浮力的大小为牛．12．在各种不同色光中，红、、蓝叫做三原色光．质量为2千克的物体受到重力的大小为牛．如图所示，用力 F 匀速提起重为 10 牛的物体 A，不计滑轮重及摩擦，力 F 的大小为牛．13．某导体两端的电压为 2 伏时， 10 秒内通过该导体横截面的电荷量为 2 库，通过该导体的电流为安，这段时间内电流做功为焦．该导体两端电压改变为 4 伏时，其电阻为欧．14．在如图所示的电路中，电源电压保持不变．已知电阻1、R2 中仅有一个出现了故障，且闭合电键RS 前后，其他元件均保持完好．当电键S闭合时①若电流表的指针发生偏转，电路中的故障是．②若电流表的指针不发生偏转，电路中的故障是．15．某小组同学研究两个物体间相互作用力 F1和 F2的特点．现有器材为：力传感器（相当于测力计）、数据采集器（可将传感器测得数据采集后输送至计算机）、计算机、硬纸板、细绳等．图（ a）、（ b）为他们设计的两种实验方案．①应根据图所示方案进行实验．②图（ c）是该组同学正确进行实验，在计算机上得到的实验图线（纵轴分别显示F1和 F2的大小，横轴表示时间 t ）．请依据相关信息，写出两条结论．（ A）．（B）．三、作图题（共7 分）16．在如图中，重为 2 牛的物体静止在水平面上，用力的图示法画出物体受到的支持力 F 支．17．根据平面镜成像的特点，在图中作出物体AB 在镜中的像 A′ B．′18．根据图中通电螺线管的N 极，标出磁感线方向、小磁针的N 极，并在括号内标出电源的正、负极．四、计算题（共26 分）19．杠杆平衡时，动力F1的大小为 2N，动力臂 L1为 0.5m，阻力臂 L2为 0.1m，求阻力 F2的大小．20．物体在 20 牛的水平拉力作用下沿拉力方向做匀速直线运动， 5 秒内前进了 10 米．求此过程中拉力做的功 W 和功率 P．21．如图所示，薄壁圆柱形甲和均匀圆柱体乙置于水平地面上．甲足够高、底面积为3S，其内盛有体积为 3×10﹣3米的水；乙的底面积为S，所受重力为 G．①求甲中水的质量．②求乙对水平地面的压强P 乙．③现沿水平方向在圆柱体乙上截去一定的厚度，并将截去部分放入甲的水中，乙剩余部分的高度与容器A 中水的深度之比为 h 乙 '：h 水 '为 3：2，且乙剩余部分对水平地面的压力等于水对甲底部的压力，求乙的密度ρ乙．22．在图（ a）所示的电路中，电源电压为 6 伏且不变．闭合电键S 后，电压表的示数为 2 伏，电流表的示数为 0.2 安．①求电阻 R1的阻值．②通电 10 秒，求电流通过变阻器R2所做的功 W2．③小红将 R1和 R2按图（ b）所示接入相同电源的电路，她设想通过移动变阻器R2的滑片 P，使（ a）、（ b）两电路消耗的总功率相等．请判断她的方案是否可行，并说明理由．五、实验题（共 18 分）23．使用电流表时，所测电流不得超过它的，必须使用电流从它的接线柱流入（选填“”+ 或“ ”“”的作用下，且分别处于匀速直线运动状态或﹣）．在探究二力平衡的条件实验中，物体应在状态．24．在图中，凸透镜焦距为10 厘米．保持透镜位置不变，当蜡烛在15 厘米刻度处时，为了在光屏的中心找到像，应调整光屏的所成像的大小与物体相比是，并将光屏向（选填“远离透镜”或“靠近透镜”）方向移动，此时的．若要得到烛焰的虚像，应使蜡烛与透镜间的距离 10 厘米．25．为了探究漂浮在液面上的物块露出液面的体积V 露与物块密度ρ物、液体密度ρ液的关系，某小组同学选取体积V 物相同、ρ物不同的物块进行实验，测出其漂浮在水和酒精液面上时露出液面的体积V 露，相关数据记录在表一、表二中．表一：水ρ液（克 / 厘米3）实验序号ρ物（克 / 厘米3）V 浸（厘米3）1.010.44020.55030.660表二：酒精ρ液（克 / 厘米3）实验序号ρ物（克 / 厘米3）V 浸（厘米3）0.840.45050.562.560.675表三第一组ρ液=1.0克 / 厘米3液克 / 厘米3ρ =1.5ρ物 =0.2克 / 厘米3ρ物=克/ 厘米3第二组ρ液=1.0克 / 厘米3液克 / 厘米3ρ =1.5ρ物=克/ 厘米3ρ物 =0.6 克 / 厘米3①分析比较表一或表二中ρ物、 V 露的数据及相关条件，可得出的初步结论是：漂浮在液面上的物块，．②分析比较实验序号中，ρ液、V 露的数据及相关条件，可得出的初步结论是：漂浮在液面上的物块，当 V 物、ρ物相同时，ρ液越小， V 露越小．③由实验序号 2 与 4 的数据及相关条件，发现漂浮在液面上V 物相同的物块，存在与ρ液均不同而V 露相同的现象．若用 V 物相同的物块进一步实验，请在表三中填入拟进行实验的数据，使每一组实验均能研究上述现象．26．小华同学做“测定小灯泡的电功率”实验，所用器材齐全且完好，电源电压为 1.5 伏的整数倍且保持不变、待测小灯上标有“0.2A字”样、滑动变阻器上标有“50Ω1A字”样．实验中，小华正确连接电路且使变阻器连入电路中的电阻最大，闭合电键时，小灯不发光、电表指针所处位置如图（a）、（ b）所示．（电流表指针在两刻度线之间某位置，电压表指针在刻度线上）①判断电流表所选量程并说明理由．②通过计算说明实验所用电源的电压．③小华移动变阻器的滑片，直至小灯正常发光，发现无法读出小灯的额定电压．然后他调整了电表接入位置后重新实验，当小灯正常发光时，电压表指针所处位置与图（b）相同．请通过计算求出小灯的额定功率．．2017 年上海市黄浦区中考物理二模试卷参考答案与试题解析一、选择题（共16 分）1．摄氏温标规定，在标准大气压下，冰水混合物的温度为（）A．0℃ B．20℃C． 60℃D． 100℃【考点】 14：摄氏温度及其计算．【分析】通常情况下，把冰水混和物的温度规定为0 摄氏度，一标准大气压下，水沸腾时的温度是100℃．【解答】解：摄氏温度的规定：把一标准大气压下冰水混合物的温度规定为0℃，把沸水的温度规定为100℃，分别用 0℃和 100℃表示．故选 A．2．在原子中带负电的是（）A．质子B．电子C．中子D．原子核【考点】 32：原子的核式模型．【分析】原子由位于原子中央带正电的原子核与带负电的核外电子组成．【解答】解：质子、原子核都带正电，中子不带电，电子带负电；故选 B．3．我们能分辨不同乐器的声音，这主要是根据声音有不同的（）A．响度B．音调C．音色D．振幅【考点】 9H：音色．【分析】声音的三个特征分别是：音调、响度、音色，是从不同角度描述声音的，音调指声音的高低，由振动频率决定；响度指声音的强弱或大小，与振幅和距离有关；音色是由发声体本身决定的一个特性．【解答】解：能分辨不同乐器的声音，主要是因为不同乐器有不同的音色，故ABD 错误、 C 正确．故选C．4．光从空气射入水中，入射角为0°，折射角为（）A．0° B．30°C．45°D．60°【考点】 AK：光的折射规律．【分析】根据入射角和折射角的规定进行分析，即入射光线与法线的夹角为入射角，折射光线与法线的夹角为折射角．【解答】解：当入射角为0°时，说明光线垂直射向水面，此时光的传播方向不变，因此入射光线、折射光线与法线重合，所以入射角、折射角都为0°．故选 A．5．在四冲程汽油机工作过程中，将内能转化成机械能的冲程是（）A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程【考点】 GM：内燃机的四个冲程．【分析】汽油机的四个冲程中只有两个冲程伴随有能量的转化．压缩冲程中活塞向上运动，汽油和空气的混合物被压缩，内能增大，温度升高，活塞运动的动能转化为混合气体的内能；做功冲程中，火花塞冒出电火花，将混合气体点燃，混合气体剧烈燃烧，产生高温高压的燃气，推动活塞运动，燃气的内能转化为活塞运动的动能．【解答】解：在做功冲程中，两个气门关闭，活塞下行带动曲轴转动做功，气体的内能转化为机械能；故选： C．6．如图所示，小车运动时木块向右倾倒，则小车运动状态变化的情况是（）A．一定向左加速B．一定向右加速C．可能向左减速D．可能向右减速【考点】 6M：惯性现象．【分析】物体保持原来的运动状态不变的性质叫惯性，原来运动的物体保持运动，原来静止的保持静止，也可理解为“静者恒静、动者恒动”，据此分析回答．【解答】解：（1）木块与小车一起做匀速直线运动，当小车向右减速运动时，下端受摩擦力随车减速，木块上端仍保持原来的运动状态，使得木块向右倾倒；（2）木块随小车一起运动，当小车突然减速或加速时，木块下端随车减速或加速，木块上端由于惯性要保持原来的运动状态；由题图可知，此时，木块向右倾倒，说明木块上端相对于下端向右运动了，说明木块下端随小车相对向左运动了，推知小车可能向左加速或可能向右减速．故ABC错误，D正确．故选 D．7．在如图所示的电路中，电源电压保持不变．当电键S 由断开到闭合时，变小的是（）A．电压表 V 的示数B．电压表 V 示数与电流表 A 示数的比值C．电流表 A1的示数D．电压表 V 示数与电流表 A 示数的乘积【考点】 IZ：电路的动态分析．【分析】由电路图可知，电键S 断开时，电路为R1的简单电路，两电流表均测通过R1的电流，电压表测电源的电压；电键S 闭合时， R1与 R2并联，电流表 A1测 R1支路的电流，电流表A 测干路电流，电压表测电源的电压，根据电源的电压可知当电键S 由断开到闭合时电压表示数的变化，根据并联电路中各支路独立工作、互不影响可知通过R1电流的变化，根据并联电路的电流特点可知干路电流的变化，进一步可知电压表V 示数与电流表 A 示数的比值和电压表V 示数与电流表 A 示数的乘积变化．【解答】解：由电路图可知，电键S 断开时，电路为R1的简单电路，两电流表均测通过R1的电流，电压表测电源的电压；电键 S 闭合时， R1与 R2并联，电流表 A1测 R1支路的电流，电流表 A 测干路电流，电压表测电源的电压，因电源电压保持不变，所以，当电键S由断开到闭合时，电压表V 的示数不变，故 A 不符合题意；因并联电路中各支路独立工作、互不影响，所以，通过 R1的电流不变，即电流表A1示数不变，故 C 不符合题意；因并联电路中干路电流等于各支路电流之和，所以，干路电流变大，即电流表 A 的示数变大，因电压表 V 示数不变、电流表 A 示数变大，所以，电压表V 示数与电流表 A 示数的比值变小，电压表V 示数与电流表 A 示数的乘积变大，故B符合题意、 D 不符合题意．故选 B．8．甲、乙两物体同时同地方向开始做匀速直线运动，甲的速度大于乙的速度，它们的s﹣ t图象为图所示 a、b、c 三条图线中的两条，则（）A．甲的 s﹣t 图一定为图线 aB．甲的 s﹣t 图可能为图线 cC．甲、乙两物体受到的合力大小可能不相等D．甲、乙两物体受到的合力大小一定相等【考点】 68：速度与物体运动．【分析】（1）根据 s﹣ t 图象找出同一时刻a、b、c 对应的路程，然后由速度公式判断三图象对应速度的大小关系，进一步确定甲乙的对应关系；（2）物体运动状态不变，所受合力为0．【解答】解：AB、由图象知，对应同一时间t（如 t=8s）s a=20m、s b=10m、s c=5m，即 s a＞s b＞s c，由速度公式 v= 可知， v a＞ v b＞v c；已知甲的速度大于乙的速度，所以 a 为甲的图线时， b 或 c 是乙的图线； b 为甲的图线时， c 为乙的图线；但 c 不可能是甲的图线，故AB 错误；CD、已知甲、乙都做匀速直线运动，说明运动状态不变，所以合力为零，两个力大小一定相等，方向相反，故 C 错误、 D 正确．故选 D．二、填空题（共23 分）9．家庭电路中，电视机与电灯是并联的（选填“串联”或“并联”）；电灯工作时消耗的是电能；额定功率为 0.2 千瓦的用电器正常工作 3 小时，耗电0.6度．【考点】 IO：家庭电路的连接； J2：电功的实质； J3：电功的计算．【分析】（1）并联电路中的用电器是互不影响的．（2）电流做功的过程就是消耗电能的过程；（3）据公式 W=Pt 计算即可得到电能．【解答】解：（ 1）家庭电路中，电视机与电灯工作时互不影响，所以是并联的关系；（2）电灯工作时是电流做功的过程，也是消耗电能的过程；（3）此时用电器消耗的电能： W=Pt=0.2kW×3h=0.6kW?h=0.6 度；故答案为：并联；电； 0.6．10．如图所示，排球比赛时球被扣出主要表明力可以改变物体的状”）；以地面为参照物，运动员在向上跃起的过程中是运动能增大（选填“增大”、“不变”或“减小”）运动状态（选填“运动状态”或“形的（选填“运动”或“静止”），其重力势【考点】 6F：力的作用效果； 52：参照物及其选择； FM：势能大小的比较．【分析】（1）力的作用效果是改变物体的形状和改变物体的运动状态；物体运动状态的改变指：物体方向的改变和物体速度的改变．（2）若物体的位置相对于所选择的参照物发生了变化，我们就说物体是运动的，若是位置没有变化就说物体是静止的；（3）重力势能大小的影响因素：质量、被举得高度．质量越大，高度越高，重力势能越大．【解答】解：（1）扣球过程中用力作用后球的运动方向和速度都发生了变化，也就是改变了球的运动状态；（2）运动员扣球过程中，以地面为参照物运动员与地面的位置发生了变化，所以运动员是运动的；（3）运动员向上运动的过程中，质量不变，速度减小，动能减少；但所处高度增加，重力势能增大．故答案为：运动状态；运动；增大．11．质量为 2 千克的水，在阳光照射下，温度升高 5℃，水吸收的热量为4焦[ c 水×3 4.2× 10=4.210焦 / （千克℃） ] ；改变物体内能有两种方式，这是通过热传递方式改变其内能的．将体积为1×10﹣3米3的物体，浸没在水中时受到浮力的大小为9.8 牛．【考点】 GG：热量的计算； 8O：阿基米德原理； GA：热传递改变物体内能．【分析】（1）知道水的质量、水的比热容、水的温度变化，利用吸热公式Q 吸=cm△t 求水吸收的热量；这些热量是由太阳传递给水，是利用热传递这种方式改变物体内能的；（2）已知物体的体积（浸没水中排开水的体积）和水的密度，根据阿基米德原理 F 浮=ρ液 gV 排可算出受到的浮力．【解答】解：（ 1）水吸收的热量：Q 吸=cm△ t=4.2×103J/（kg?℃）× 2kg× 5℃ =4.2×104J；这是通过热传递的方式改变水的内能的．（2）因为物体浸没在水中，所以 V 排=V=1×10﹣3m3，此时物体受到的浮力为：F 浮 =ρ水 gV 排 =1×103kg/m 3× 9.8N/kg×1×10﹣3m3=9.8N．故答案为： 4.2×104；热传递； 9.8．12．在各种不同色光中，红、绿、蓝叫做三原色光．质量为 2 千克的物体受到重力的大小为 20 牛．如图所示，用力 F 匀速提起重为 10 牛的物体 A，不计滑轮重及摩擦，力 F 的大小为 5 牛．【考点】 AQ：色光的三原色和颜料的三原色；78：重力的计算．【分析】色光的三基色是：红、绿、蓝；根据 G=mg求出重力；根据动滑轮的特点求出拉力．【解答】解：色光的三基色是：红、绿、蓝；物体受到的重力为：G=mg=2kg×10N/kg=20N；F=5N．使用动滑轮能省一半的力，故故答案为：绿； 20；5．13．某导体两端的电压为 2 伏时， 10 秒内通过该导体横截面的电荷量为 2 库，通过该导体的电流为0.2安，这段时间内电流做功为4焦．该导体两端电压改变为 4 伏时，其电阻为10欧．【考点】 IH：欧姆定律的应用； H4：电量及其计算； J3：电功的计算．【分析】（1）知道 10 秒内通过该导体横截面的电荷量，根据 I=求出通过导体的电流，根据W=UIt=UQ 求出这段时间内电流做的功，根据欧姆定律求出导体的电阻；（2）电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关．【解答】解：通过导体的电流：I= ==0.2A，这段时间内电流做的功：W=UIt=UQ=2V×2C=4J，由 I= 可得，导体的电阻：R= ==10Ω，因电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关，所以，当该导体两端电压改变为 4 伏时，导体的电阻仍为 10Ω不变．故答案为： 0.2；4； 10．14．在如图所示的电路中，电源电压保持不变．已知电阻 R1、R2中仅有一个出现了故障，且闭合电键 S 前后，其他元件均保持完好．当电键 S闭合时①若电流表的指针发生偏转，电路中的故障是R1断路或短路．②若电流表的指针不发生偏转，电路中的故障是R2断路．【考点】 IE：电流表、电压表在判断电路故障中的应用．【分析】由电路图知，两电阻串联，电流表 A 测量电路中的电流，开关闭合造成R1短路．电路的故障一般是断路和短路，由题知，故障只发生在电阻R1或R2上，再从开关闭合后电流表示数的有无，分析判断电路中故障的可能性．【解答】解：由题知，电阻 R1、R2中仅有一个出现了故障，且闭合电键 S 前后，其他元件均保持完好．①当电键S 闭合时， R1短路，只有 R2连入电路中，电流表的指针发生偏转，电路中有电流，即电路是通路，说明R2是完好的，所以电路中的故障是R1断路或短路了；② S 闭合时， R1短路，电流表的指针不发生偏转，电路中无电流，电路出现断路，即R2断路了．故答案为： R1断路或短路； R2断路．15．某小组同学研究两个物体间相互作用力F1和 F2的特点．现有器材为：力传感器（相当于测力计）、数据采集器（可将传感器测得数据采集后输送至计算机）、计算机、硬纸板、细绳等．图（a）、（ b）为他们设计的两种实验方案．①应根据图（b）所示方案进行实验．②图（ c）是该组同学正确进行实验，在计算机上得到的实验图线（纵轴分别显示F1和 F2的大小，横轴表示时间 t ）．请依据相关信息，写出两条结论．（A）两个物体间相互作用力的大小是相等的．（B）两个物体间相互作用力是同时产生（消失）的．【考点】 6I：力作用的相互性．【分析】物体间力的作用是相互的，相互作用力的大小是相等的．【解答】解：（ 1）由图 a 可知，此时测力计的两个力是作用在硬纸板上，两个测力计的拉力不是一对相互作用力，故选（ b）；（2）由图象可知：两个物体间相互作用力的大小是相等的；两个物体间相互作用力是同时产生（消失）的．故答案为：（ 1）（b）；（ 2）两个物体间相互作用力的大小是相等的；两个物体间相互作用力是同时产生（消失）的．三、作图题（共7 分）16．在如图中，重为 2 牛的物体静止在水平面上，用力的图示法画出物体受到的支持力 F 支．【考点】 6H：力的示意图．【分析】静止在水平面上的物体受重力和支持力作用，并且二力是一对平衡力，作用点都在物体的重心上，重力方向竖直向下，支持力方向竖直向上．据此画图．【解答】解：物体静止在水平面上，处于平衡状态，所以受到的重力和水平面的支持力是一对平衡力，两者大小相等，所以支持力等于重力等于2N，支持力的方向与重力方向相反，竖直向上．如下图所示：．17．根据平面镜成像的特点，在图中作出物体AB 在镜中的像 A′ ．B′【考点】 AH：平面镜成像的相关作图．【分析】平面镜成像的特点是：像物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，即像物关于平面镜对称，利用这一对称性作出AB 的像．【解答】解：分别作出物体AB 端点 A、B 关于平面镜的对称点A′、B′，用虚线连接 A′、 B′即为 AB 在平面镜中的像．如图：18．根据图中通电螺线管的N 极，标出磁感线方向、小磁针的N 极，并在括号内标出电源的正、负极．【考点】 CV：通电螺线管的极性和电流方向的判断．【分析】①知道通电螺线管的N 极，根据磁极间的相互作用判断出小磁针的磁极．②根据通电螺线管的磁极判断出磁感线的方向．在磁体外部，磁感线总是从N 极发出，回到 S极．③根据右手定则判断出电流的方向，确定电源的正负极．【解答】解：①由图可知，通电螺线管的左端为N 极，根据异名磁极相互吸引，同名磁极相互排斥，则小磁针的右端为S 极，左端为 N 极．②因为在磁体外部，磁感线总是从N 极发出，回到S极，所以磁感线的方向是指向右的．③根据安培定则，伸出右手使大拇指指示螺线管的左端N 极，则四指弯曲所指的方向为电流的方向，所以电流从螺线管的右端流入，则电源的右端为正极，左端为负极．故答案如图所示：四、计算题（共26 分）19．杠杆平衡时，动力F1的大小为 2N，动力臂 L1为 0.5m，阻力臂 L2为 0.1m，求阻力 F2的大小．【考点】 7N：杠杆的平衡条件．【分析】已知动力臂、阻力臂和动力大小，利用杠杆平衡条件求出阻力大小．【解答】解：由杠杆平衡条件得： F1×L1=F2×L2，即： 2×0.5m=F2× 0.1m，解得： F2=10N．答：阻力 F2的大小为 10N．20．物体在 20 牛的水平拉力作用下沿拉力方向做匀速直线运动， 5 秒内前进了 10 米．求此过程中拉力做的功 W 和功率 P．【考点】 EC：功的计算； FF：功率的计算．【分析】知道水平拉力的大小和前进的距离，根据W=Fs求出拉力做的功，根据P=求出功率的大小．【解答】解：拉力做的功： W=Fs=20N×10m=200J；拉力的功率：P= ==40W．答：此过程中拉力做的功为200J，功率为 40W．21．如图所示，薄壁圆柱形甲和均匀圆柱体乙置于水平地面上．甲足够高、底面积为3S，其内盛有体积为 3×10﹣3米的水；乙的底面积为S，所受重力为 G．①求甲中水的质量．②求乙对水平地面的压强P 乙．③现沿水平方向在圆柱体乙上截去一定的厚度，并将截去部分放入甲的水中，乙剩余部分的高度与容器A 中水的深度之比为 h 乙 '：h 水 '为 3：2，且乙剩余部分对水平地面的压力等于水对甲底部的压力，求乙的密度ρ乙．【考点】 86：压强的大小及其计算．【分析】①已知甲的密度和体积，利用密度公式变形可求得其质量；②已知压力和受力面积，利用p= 可求得对水平面压强．③根据压强相等来解答．【解答】解：①由ρ=可得：m 水=ρ水 V 水 =1.0×103kg/m 3× 3×10﹣3m3=3kg；②乙对水平面的压力F=G，对水平面产生的压强： p= = ．③剩余部分对地面的压力：=ρ乙 g S水对容器底的压力：F 水 =ρ水 gh 水 3S，h 乙′： h 水′=3：2，因为乙剩余部分对水平地面的压力等于水对容器甲底部的压力，。
上海市黄浦区2017年高三物理二模试卷和答案(2021年整理)
上海市黄浦区2017年高三物理二模试卷和答案(word版可编辑修改) 编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（上海市黄浦区2017年高三物理二模试卷和答案(word版可编辑修改)）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为上海市黄浦区2017年高三物理二模试卷和答案(word版可编辑修改)的全部内容。
上海市黄浦区2017年高中学业等级考调研测试物理试卷2017年4月5日8:00-9：00考生注意：1、答题前，务必在试卷与答题纸上填写学校、姓名、准考证号。
2、试卷满分100分，考试时间60分钟。
3、本考试分设试卷和答题纸。
试卷包括三大部分，第一部分为单项选择题，第二部分为填空题，第三部分为综合题.4、作答必须涂或写在答题纸上相应的位置,在试卷上作答无效.一、单项选择题(共40分，1至8题每小题3分，9至12题每小题4分.每小题只有一个正确选项）1．卢瑟福提出原子的核式结构模型，建立该模型的实验基础是（）（A）α粒子散射实验（B）α粒子轰击氮核的实验（C)α粒子轰击铍核的实验（D）研究阴极射线的实验2．声波与光波( ）（A）都是电磁波（B）都能在真空中传播（C)都需要介质（D)都能发生干涉现象3．从宏观上看，气体分子热运动的平均动能取决于气体的（）（A）压强 (B)温度（C）体积（D)密度4．如图所示，A、B为电风扇叶片上的两个质点，当电风扇匀速转动时，AA、B两质点具有相同的（）（A ）线速度 （B ）周期 （C ）向心加速度（D ）运动轨迹5．静止在光滑水平面上的物体，受到一个大小不为零的水平拉力作用。
在拉力开始作用的瞬间，物体的速度为v 、加速度为a ，则（ )(A ）v ≠0，a ≠0 （B ）v ≠0，a =0 (C ）v =0，a≠0 （D ）v =0，a =06．静电力恒量k 的单位是( ）（A ）N·m 2·kg −2 （B ）N −1·m −2·kg 2 (C)N·m 2·C −2 （D ）N −1·m −2·C 27．用某种单色光照射某金属表面，没有发生光电效应，下列做法中有可能发生光电效应的是（ )（A ）增加照射时间（B ）改用波长更长的单色光照射（C ）改用光强更大的单色光照射 （D)改用频率更高的单色光照射8．在物体自由下落过程中,某物理量A 随位移s 变化的关系如图所示,该物理量可能是( ) （A ）速度(B ）动能（C ）加速度（D ）机械能9．一列简谐横波在均匀介质中沿x 轴正方向传播,波速为1m/s.t =0时刻，该波的波形如图所示,P 、Q 分别为x =4m 、x =7m处的质点，此时P 质点恰好开始振动.则t =5s 时刻，Q 点（ ）(A ）经过平衡位置，向上运动（B ）经过平衡位置，向下运动 (C ）位于波峰位置 （D ）位于波谷位置10．如图，在车厢的顶部用一根细线悬挂一质量为m 的小球。
