除盐水处理系统启动操作票

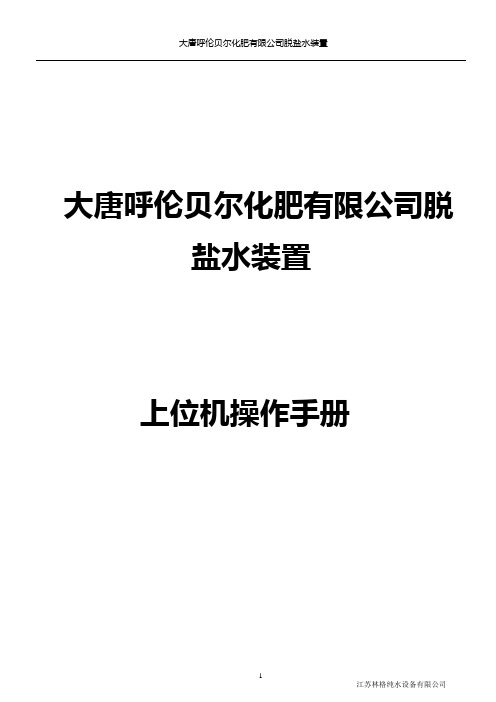

大唐脱盐水站上位机操作手册
大唐呼伦贝尔化肥有限公司脱盐水装置上位机操作手册江苏水处理设备有限公司2011-6-5目录一．原水系统介绍--------------------------------------------------------- 3二．阴阳床系统介绍 ------------------------------------------------------- 7 三．混床系统介绍 -------------------------------------------------9四．再生系统介绍 ----------------------------------------------- 16 五．参数一介绍 ----------------------------------------------- 18六．参数二介绍------------------------------------------------- 21七．参数三介绍------------------------------------------------- 24八．报警记录介绍------------------------------------------------- 26九．曲线记录查询介绍 -------------------------------------------- 28十．注意事项介绍------------------------------------------------ 29十一.附件：阀门程序动作表一. 原水系统介绍:1.鼠标指针停留在上点击左健将进入原水系统流程画面如下图：2.马达设备的操作柱就地/远控，上位机中央手动/自动；气动阀设备现场操作箱的远控/手动，上位机中央手动/自动；现场马达的运行/停止/故障；阀门的开输出/开到位，关输出/关到位的状态参照下图在流程图上的说明：3.点击水泵下面PID位号可以弹出水泵的控制操作框如下图：①．如果水泵在一用两备的模式下自动运行，那么对应水泵下的累计运行时间开始计时当大于下面交替设定设定的时间就自动切换到下面一台。
除盐水处理系统启动操作票
8、升压泵开启前各阀门处于开启状态、PCF过滤器、活性炭过滤器、超滤依次进行投运。防止出现系统压力突然超压、造成设备损坏。
9、各加药设备运转正常，处于备用状态，加药箱液位不低于1/3。
具体控制措施：
1、除铁器出水铁≦300ug/L以下，如有异常，应及时调整运行状况（调整进水流量等、或停运设备进行清洗处理）。
2、超滤进水浊度小于≦5mg/L、余氯小于2mg/L、产水SDI≦3。
3、一级反渗透进水水质余氯小于0.1mg/L、SDI≦3、铁≦100ug/L。
4、操作台，电磁阀柜已送气（气源压力0.4～0.6MPa）、送电，具备操作条件，如有异常，联系检修处理。
5、无阀滤池升压泵、清水泵、中间水泵和脱碳风机，设备应无缺陷，机械性能良好，润滑油位正常位置，马达接地良好，如有异常，联系检修处理或有关人员处理。
9
检查程控启动时，应把开关拨至程控，再在化水程控电脑系统上点操，启动泵。
10
检查程控启动水泵后，检查泵的电流值、压力指示、流量是否正常，待泵运行正常，泵的出口电动阀全开到位（电动位置）无故障信号出现。
11
检查如泵房集水坑内集水满，就必须启动排污水泵排水。
12
听值长令，启动除盐泵，启泵前检查阀门开度和除盐泵油位，启动后检查压力和电机温度和震动情况。
6、活性炭过滤器、一、二级除盐设备及混床处于备用状态，如有异常，联系检修处理或有关人员处理。
7、系统所有阀门开关灵活，并处于关闭状态；系统所有的在线仪表（压力表、钠表、电导表），室内工作台测量仪表正常，处于备用状态，如有异常，联系检修处理或有关人员处理。
8、各加药设备、排污设备处于备用状态、，如有异常，联系检修处理或有关人员处理。
脱盐水系统手动开车操作票
原水压力0.2—0.4MPa压力稳定后，打开多介质过滤器的进水门、空气门，当空气门出水后，开正洗排水门，关空气门，正洗10min。
4
开启保安过滤器进水门、排气门，打开产水门，关闭正洗排水门，多介质过滤器投运，启动絮凝剂计量泵。
5
待保安过滤器满水后，开一级RO产排门、浓排门，关闭保安过滤器排气门。
6
12
将整流器手动开关置于ON使之开启，缓慢顺时针调节输出电流30A左右，最高不能超过80A，电压不超过300V，产水电导在0.2 us/cm以下，关闭产排门，往脱盐水箱供水。
注
明
执行人：
值班班长：执行负责人：
确认结果与操作内容一致的打“√”，不一致的打“×”
开一级RO进水门，低压冲洗3—5 min，关闭浓排门，关闭进水门，启动高压泵，启动阻垢剂计量泵，开进水门，调节进水门和浓排门开度，使一级RO进水压力在1.0MPa，进行高压冲洗。
7
当产水电导率小于30us/cm，开产水门，关产排门，一级RO投运。
8
中间水箱水位高于1.2 m时，开碱计量泵，开二级RO产排门，启动二级高压泵，开进水门。
9
二级RO产水电导率小于4—5us/cm，关产排门，二级RO投运。
10
EDI装置进水门、产排门、产水门处于全开状态，当浓水排放流量计无气泡时，将浓水循环泵的手动开关置于ON使之开启。
11
待EDI旋钮，使浓水电导率控制在250—600us/cm。
编号：J YKMH/GH－RD－TY-04

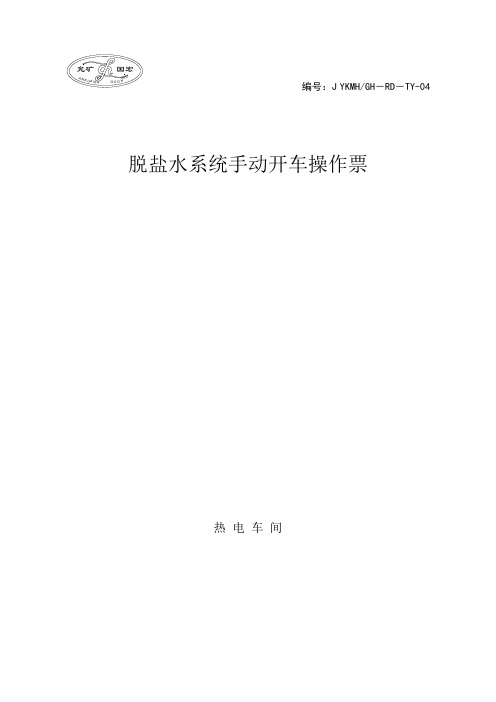

脱盐水系统手动开车操作票
热电车间
脱盐水系统手动开车操作票
年月日
序号
内容
执行
时间
备注
1
脱盐水箱水位在3.5m时，汇报调度，脱盐水系统准备开车。
300MW汽轮机启动操作票--千伏网
1.57 锅炉排污系统检查，连排、定排管路、阀门设备连接完好，各表计投入，仪用气源投入正常，调门开关灵活。
1.58 锅炉暖风器系统检查：暖风器系统管道、阀门及设备连接完好，各表计及仪用气源投入正常，调门开关灵活。
1.43 检查汽机快冷系统总门、高中压缸支门及各排空门均处于可靠关闭状态。
1.44 检查高压缸预暖反流阀手动门、电动门关闭。通风阀及手动门处于关闭状态。系统管路疏水阀稍开。
1.45 检查汽缸夹层联箱进汽总门、夹层进汽支门关闭，疏水手动门开启，电动门及节流件旁路门关闭。
1.33 检查凝汽器补水系统管路、阀门及设备连接良好，500T除盐水箱具备进水条件，系统处于投运前状态。
1.34 通知凝汽器胶球清扫专责，检查胶球清扫系统管路、阀门及设备连接完好，系统具备投运条件。
1.35 检查汽机侧低压减温水系统管路、阀门连接良好，且与邻机隔离，系统具备充水条件。
1.16
制粉系统检查：磨煤机各稀油站管路、阀门、设备连接完好，油位正常。油泵起停及联锁试验合格，传动装置完好。各风门挡板开关灵活。磨煤机各检查孔、人孔严密关闭，加载装置加载均匀。密封风管路、阀门、设备连接完好，密封风机油位正常。各给煤机皮带、刮板完好，出入口煤阀完好，电机油位、油质良好，一次风管道阀门连接完好。使系统处于投运前状态。
序号 操 作 检 查 内 容 操作检查时间 操作检查人
一 启动前准备
1 系统恢复
1.1 全面检查所有工作票结束，安全措施拆除。所有系统各阀门、档板、设备标志正确齐全。
1.2 检查仪用压缩空气系统管路阀门连接完好。通知灰控检查仪用空压机备用良好，投入仪用压缩空气系统，维持仪用空气压力0.65MPa以上。
机组启动操作票
空预器吹灰方式改为每8小时一次。通知除灰脱硫值班员，投入FGD系统。
20.
21.
450MW左右并入第二台汽泵运行，投入给水自动，停电泵。
22.
确认轴封压力为27.5kPa左右，将轴封溢流调节门给定值设置为30～32kPa，开启溢流至8A低加电动门。
23.
负荷500MW，根据燃烧情况，退出所有油枪，联系脱除灰硫值班员投入电除尘器运行。
盘车转速rpm，盘车电流A,大轴偏心度mm。
⑵
主蒸汽参数符合要求：主、再热蒸汽压力依据启动曲线，主、再热蒸汽温度至少有50℃以上的过热度，温热态启动蒸汽参数应与缸温匹配。
冲转前汽机高压内缸内壁温度℃，中压进汽室内壁温度℃；主汽压力MPa，机侧主汽温度/℃，机侧再热汽温/℃。
⑶
凝汽器背压12kPa以下，不高于16.6 kPa。凝结器背压/kPa。
10.
按开冷水系统启动操作票启动开式冷却水系统。
11.
确认电泵和小机润滑油油质化验合格，启动电泵、小汽机、送风机、引风机、一次风机与磨煤机油站。
12.
按凝结水系统操作票启动凝结水系统，开启＃5低加出口放水门进行凝结水系统冲洗，凝泵出口Fe＜200ppb，联系化学投入前置过滤器，向除氧器上水冲洗。化学根据水质情况投入精处理装置，直到水质满足锅炉上水要求，维持除氧器水位。
九、并网带初始负荷
1.
汽轮机3000rpm暖机结束后，全面检查汽轮发电机组运行正常，值长汇报调度，调度同意后由值长下令发电机并网。
2.
按发电机并网操作票进行发电机并列。
3.
发电机并网成功，检查发电机自动带初负荷30～50MW，保持母线电压在合格范围内，汇报网调。
4.
检查高压排汽逆止门开启〔强制关闭信号消失，进入自由状态，由前后压差打开〕，高缸通风阀关闭。
启动操作票范例
通知化学值班人员凝水加药，取样分析水质情况，凝水流量稳定后投入前置过滤器。
26
开启凝结水用户总门。
27
高低旁油站、贮水箱疏水调节阀油站检查正常，投入油站运行。
28
再热器安全阀空压机系统检查正常，投入运行。压缩空气压力MPa。
29
执行《空预器启动检查卡》，空预器系统检查正常后，投入空预器油站运行。启动#空预器、#空预器运行，并检查空预器密封装置电源送上，控制方式投手动，扇形板已提至最高。转子停转报警投入。
37
投入炉膛火焰电视。
38
执行《锅炉启动循环泵电机腔室注水检查卡》，检查注水管路双联阀前注水水质合格，控制注水流量不高于3.74L/min，#锅炉启动循环泵电机腔室连续注水排空气、冲洗。
39
#锅炉启动循环泵电机腔室注水排空气、冲洗结束，水质合格，关闭注水门。若电机腔室未放水，可旁路第38-39步
40
9
联系输煤系统投运，各原煤仓按要求上煤正常。
10
联系辅控检查除灰、除渣系统具备投用条件，投入捞渣机及炉底水封运行。
11
联系辅控检查脱硫、脱硝系统具备投用条件，石灰石、液氨等原料准备充足。
12
根据需要联系热控解除相关保护。
☆
解除保护项目记录：
保护内容
解除时间
解除人
（二）
辅助系统投运
13
执行检查卡《辅汽系统阀门检查卡》通知邻机调整高辅母管压力，确认邻机辅汽汽源由带。投入本机高压辅汽联箱运行，辅汽联箱压力MPa。注意提高邻机来辅汽压力和温度，满足启机要求。
22
执行检查卡《发电机氢系统阀门检查卡》，执行操作票《#发电机气体置换操作票》。发电机氢系统气体置换结束，发电机内氢气纯度≥96%，发电机内氢气压力MPa（不低于0.4 MPa）。
二级RO单元启停操作票
金川热电锅炉水处理操作票化水班组：编号：发令人受令人发令时间年月日时分操作开始时间：年月日时分操作结束时间：年月日时分操作任务：二级RO单元启/停操作票序号操作项目执行情况1 启动前的检查和确认(1) 进水水质符合入水要求。
(2) 各种仪表，如压力表、流量计、电导率、ORP、pH等，可正常使用，并已经过校准。
(3) 高压泵可正常使用，水泵入口、出口手动阀已开启。
(4) 一级RO产水池液位高于低液位，出水阀已开启。
(5) 保安过滤器滤芯已安装、进、出口阀门已开启(6) 加药系统各计量箱液位不低于1/2，各加药泵可正常使用，并经过标定，进、出口阀门已开启。
(7) 仪表压缩空气、工艺压缩空气系统正常，压力空气压力≥0.6MPa。
(8) MCC柜、主控柜及就地盘的电源已通电。
2 启动操作打开不合格产水回流阀，开到位后执行下一步。
3 打开浓水调节阀，开到位后执行下一步4 启动给水泵、加药泵，NaOH加药计量泵频率根据入水pH值自动调节。
5 充水排气，时间为5min，时间可设定6 启动高压泵，给定频率启动，启动时间为15s，频率可设定。
7 产水电导率低于设定值或达到设定时间后，开启产水阀，关闭产水不合格排放阀。
8 启动完毕。
9 启动操作后的检查与确认确认各阀门已正常响应启动过程的相应操作。
确认高压泵运转正常。
确认各流量、压力在控制范围内。
检查和确认各加药泵的运行状态。
10 停止操作前的检查与确认通常，停止操作在任何时刻都可以进行，无需进行检查和确认。
11 停止操作停止高压泵，关闭浓水调节阀。
12 进入停机状态13 停止操作后的检查与确认(1) 确认各阀门已正常响应启动过程的相应操作。
(2) 确认高压泵、NaOH计量泵停止运行。
14 以下空白备注：操作人；监护人：班长：值长：。
循环水系统操作票 (启、停、隔离、切换)
检查循环水泵联锁在“解除”位，联系电气人员将#循环水泵电源送至“工作位”。
53
检查完毕，汇报并做好记录
此处盖章（以下空白章）
检查人： 监护人： 值长：
备注：
经检查此票为票，发现问题：已向提出整改。
检查人：年月日
****汽机试验卡
试验任务：循环水系统电动门、调节门传动试验卡
编号：
交代记录：
此处盖章
开启10%
34
乙侧凝汽器循环水进口电动门
开启10%
35
甲侧凝汽器顶部放空气门
开启
36
乙侧凝汽器顶部放空气门
开启
37
空气冷却器进水滤网旁路门
关闭
38
冷油器进水滤网旁路门
关闭
39
冷却塔补水门（补水到正常水位）
关闭
40
循环水排污门
关闭
41
甲侧胶球收球网电动门
关闭
42
乙侧胶球收球网电动门
关闭
43
胶球泵甲侧入阀门
关闭
21
发电机空气冷却器进水滤网后截门
关闭
22
装球室放水门
关闭
23
装球室放空气门
关闭
转下页
页1/2
承上页
页2/2
27
凝汽器甲侧排水门
关闭
28
凝汽器乙侧排水门
关闭
29
循环水泵密封水门
开启
30
两侧循环水泵出口压力表一次门
开启
31
空冷器冷却水出水分门
关闭
32
循环水泵出口门
关闭
33
甲侧凝汽器循环水进口电动门
9
检查循环水泵出口液动蝶阀供油压正常，油位正常。
330MW机组温态高中压联合启动操作票
330MW机组温态高中压联合启动操作票
冲转并升速至500r/min需确认：
●确认危急遮断器滑阀已挂闸。
●投入汽缸夹层加热。
●确认按钮"HP & IP START/IP START"是处于" HP & IP START"状态。
●按"RUN"按钮，开启高、中压主汽阀。
●设定"TARGET"(目标转速)：500r/min，"ACCELERATE"(升速率)：100r/min。
●按“GO”（进行）按钮，高、中压调节阀逐渐开启，汽机冲转。
●检查当转速≥4r/min时，盘车小齿轮自动脱扣。
●当转速升至500r/min时，就地或远方使汽机跳闸，进行摩擦听音检查；检查通风阀应处
于关闭位置，高排逆止门处于关闭位置。
●若无异常情况，当转速大于50r/min时，可恢复重新挂闸，使转速再次上升至500r/min，
并进行以下检查：
➢汽机所有监控仪表指示正常，无错误报警信号；
➢各轴承振动、转轴振动、轴瓦金属温度、轴承回油温度正常；
➢检查低压缸喷水阀动作情况；
➢检查汽缸膨胀均匀无卡涩，差胀及轴向位移正常；
➢确认主蒸汽、再热蒸汽参数正常；
XXX 监护人XXX 单元长XXX 值长XXX （注：√表示已执行。
若有未执行项目，在备注栏说明原因）
危险点控制措施#。
350MW直流锅炉机组冷态启动操作票
确认原煤仓已上煤,确保B/C磨的煤质良好、干燥；
18
检查化学除盐水箱水量已制备充足；
19
检查布袋区已预涂灰，电袋除尘器仪用气、喷吹用气已送上，提前12小时投入各灰斗电加热、绝缘子电加热、阴阳极振打电机；
Hale Waihona Puke 20检查湿电本体、烟道系统具备启动条件，提前12小时启动湿电热风吹扫系统；
21
检查钢板库库顶布袋除尘器运行正常，各输灰管路阀门状态正确，灰斗气化风系统运行正常；
8
当储水箱出水Fe＜100μg/L、SiO2含量小于50μg/L时，锅炉冷态循环冲洗结束。
9
储水罐下部出口水质指标：给水氢电导（25℃）＜0.5μS/cm、PH：9.2～9.6、SiO2＜30μg/L、Fe＜100μg/L、溶解氧＜30μg/L。
六
投轴封、抽真空
1
检查辅汽系统已正常投入、主机盘车运行正常。
4．操作工作中使用的设施（脚手架、踏板、梯子、安全带）
5．操作工作环境的特点（高温、高压、易燃、易爆、辐射、缺氧、有毒气体）
6．操作工作场地的特点（高空、井下、容器内、带电作业、交叉作业）
7．操作室外设备作业时伴随天气变化状况
8．操作中违章冒险作业直接产生的危害及其他可能对作业人员造成的伤害
操作任务：投入2号机组烟气余热系统运行
4)化学废水处理系统。
5)锅炉启动疏水箱、机组排水槽及凝结水、循环水泵坑排污泵处于备用状态。
6)闭式冷却水系统。
7)厂用及仪用压缩空气系统。
8)主机间冷循环水系统。
9)开式冷却水系统。
10)凝结水系统。
11)脱硫工艺水系统。
12)脱硫压缩空气系统。
13)脱硫制浆系统运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
根据锅炉用水量和外供水量，合理启动各运行设备，杜绝能耗浪费。
备注
操作人
监护人
值班负责人
最新文件仅供参考已改成word文本。方便更改

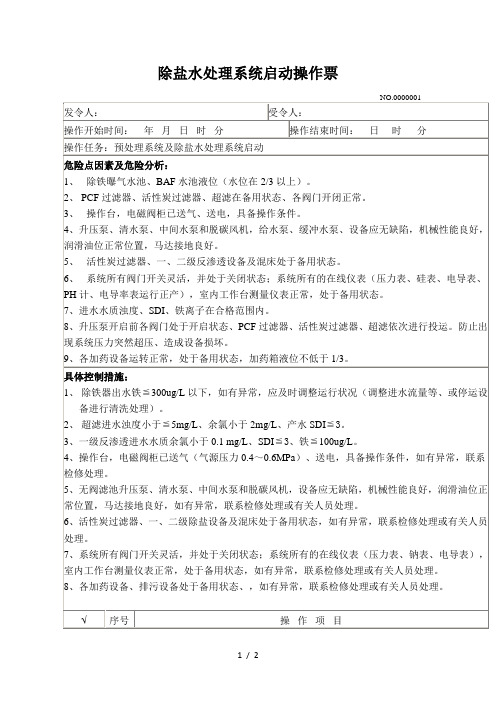

除盐水处理系统启动操作票
