电流型热保护器
电流型热保护器
东莞冠钧电子科技有限公司生产的电流型热保护器是在温度型热保护器的基础上增加了热补偿。
通过电流达到额定值，热保护器会在额定时间内断开，环境温度达到热保护器的额定温度时热保护器也会断开。
这样就在电流和温度两个方面双重保护了用电设备。
17AMI电流型热保护器是东莞市冠钧电子科技有限公司生产的一种电流温度双重保护温度开关。
是双金属片通过电流后发热或发热丝热补偿或外界热传递，由于两种不同的合金热膨胀系数不同，合金势必向一个方向弯曲，触点离开，就断了电。
弯曲速度与通过的电流大小成正比。
这样就保护了用电设备。
功能特性：17AMI系列产品是一种用双金属片作为感温元件的温控器。
当温度降到重定温度是触点自动闭合/断开，恢复正常工作状态。
广泛用于家用电器电机及电器设备，如洗衣机电机、空调风扇电机、变压器、镇流器、电热器具等。
安装注意事项：1．引线折弯使用时，应从距离根部6毫米以上的部件折弯；折弯时，不得损伤根部和引线，不得强行牵拉、按压、扭拧引线。
2．热熔断体采用螺钉、铆接或接线柱固定方式时，应能防止机械蠕变而千万接触不良现象的发生。
3．连接部件应能够在电器产品工作范围内可靠地工作，不会因振动、冲击而发生位移。
4．引线焊接作业时，应将加热湿度限制在最小，注意不得在热熔断体上外加高温；不得强行牵拉、按压、扭拧热熔断体和引线；焊接完毕后，应立即冷却30秒以上。
5．热熔断体只能在规定的额定电压、电流和指定温度的条件下使用，尤其要注意热熔断体可最大连续承受的温度。
备注：标称电流、引线的长度和温度可依客户的要求进行设计。
电流型热保护器可以称作为电流型温控开关或电流型温控器或电流型热保护开关或电流型温度开关。
一般要求热保护器与电动机结构上和功能上装在一体以形成热动态系统，电动机作为一个发热器影响到保护器的发热和冷却速率。
热保护器的可靠性和性能要使保护器装在电动机中进行试验。
本标准要求适用于单独的电动机或系列电动机中一个电动机与热保护器。
当使用热保护器时，必须先确定热保护器是自复型的还是非自复型的，一般说来，除非电动机意外重新起动的
可能导致危险或使用者的损伤，否则可以使用自复型热保护器．需要使用非自复型保护器的应用实例有：燃油式电动机、废食处理机、传送带等。
需要使用自复型热保护器的应用实例是冰箱、电动洗衣机、电干衣机、风扇、泵等．
按动作性质来分：可以分为常开动作，和常闭动作。
wenkong
[1]
17AMI热保护器应用范围⑴镇流器专业温度开关⑵荧光灯热保护器⑶电机温度开关⑷马达温控开关⑸变压器温度保护器
⑹过胶机热敏开关
⑺可充电电池温度继电器
⑻螺线管限温器
⑼家用电器突跳式温控器
⑽PCB板继电器●17AMI热保护器工作原理17AMI系列产品是一种用双金属片作为感温元件的热保护器，电器正常工作时，双金属片处于自由状态，触点处于闭合/断开状态，当温度升高至动作温度值时，双金属元件受热产生内应力而迅速动作，打开/闭合触点,切断/接通电路，从而起到热保护作用。
当温度降到设定温度时触点自动闭合/断开，恢复正常工作状态。

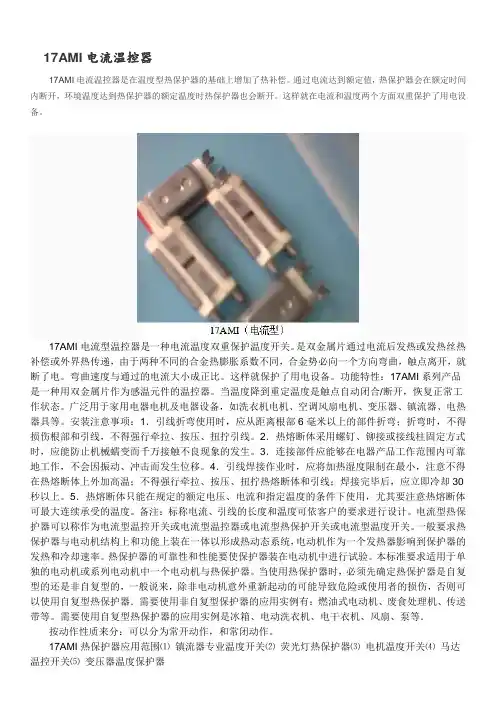

17AMI电流温控器
17AMI电流温控器17AMI电流温控器是在温度型热保护器的基础上增加了热补偿。
通过电流达到额定值，热保护器会在额定时间内断开，环境温度达到热保护器的额定温度时热保护器也会断开。
这样就在电流和温度两个方面双重保护了用电设备。
17AMI电流型温控器是一种电流温度双重保护温度开关。
是双金属片通过电流后发热或发热丝热补偿或外界热传递，由于两种不同的合金热膨胀系数不同，合金势必向一个方向弯曲，触点离开，就断了电。
弯曲速度与通过的电流大小成正比。
这样就保护了用电设备。
功能特性：17AMI系列产品是一种用双金属片作为感温元件的温控器。
当温度降到重定温度是触点自动闭合/断开，恢复正常工作状态。
广泛用于家用电器电机及电器设备，如洗衣机电机、空调风扇电机、变压器、镇流器、电热器具等。
安装注意事项：1．引线折弯使用时，应从距离根部6毫米以上的部件折弯；折弯时，不得损伤根部和引线，不得强行牵拉、按压、扭拧引线。
2．热熔断体采用螺钉、铆接或接线柱固定方式时，应能防止机械蠕变而千万接触不良现象的发生。
3．连接部件应能够在电器产品工作范围内可靠地工作，不会因振动、冲击而发生位移。
4．引线焊接作业时，应将加热湿度限制在最小，注意不得在热熔断体上外加高温；不得强行牵拉、按压、扭拧热熔断体和引线；焊接完毕后，应立即冷却30秒以上。
5．热熔断体只能在规定的额定电压、电流和指定温度的条件下使用，尤其要注意热熔断体可最大连续承受的温度。
备注：标称电流、引线的长度和温度可依客户的要求进行设计。
电流型热保护器可以称作为电流型温控开关或电流型温控器或电流型热保护开关或电流型温度开关。
一般要求热保护器与电动机结构上和功能上装在一体以形成热动态系统，电动机作为一个发热器影响到保护器的发热和冷却速率。
热保护器的可靠性和性能要使保护器装在电动机中进行试验。
本标准要求适用于单独的电动机或系列电动机中一个电动机与热保护器。
当使用热保护器时，必须先确定热保护器是自复型的还是非自复型的，一般说来，除非电动机意外重新起动的可能导致危险或使用者的损伤，否则可以使用自复型热保护器．需要使用非自复型保护器的应用实例有：燃油式电动机、废食处理机、传送带等。
电流互感器型热过载继电器
电流互感器型热过载继电器一、引言随着电力工业的快速发展，电力系统的规模和复杂性不断增加，对电力设备的保护要求也越来越高。
电流互感器型热过载继电器作为一种重要的电气保护元件，在电力系统中发挥着举足轻重的作用。
它能够在电路发生过载或短路时，迅速切断电路，从而保护电气设备和电力系统的安全。
因此，对电流互感器型热过载继电器的研究和应用具有重要的现实意义。
二、电流互感器型热过载继电器的基本原理电流互感器型热过载继电器的工作原理主要基于电流互感器和热过载保护装置的结合。
电流互感器是一种将高电流变换为低电流的电气设备，它通过电磁感应原理，将一次侧的高电流按比例变换为二次侧的低电流，从而实现对电路电流的监测。
热过载保护装置则是利用双金属片在过载电流作用下发热弯曲的特性，推动触点动作，实现电路的切断。
当电路中的电流超过设定值时，电流互感器将感应到的电流信号传递给热过载保护装置。
热过载保护装置中的双金属片在过载电流的作用下发热弯曲，达到一定程度后，推动触点动作，使继电器的常闭触点断开，常开触点闭合，从而切断电路，保护电气设备和电力系统的安全。
三、电流互感器型热过载继电器的结构特点电流互感器型热过载继电器的结构主要由电流互感器、热过载保护装置和触点系统等部分组成。
其中，电流互感器采用高导磁材料制成，具有高精度、高稳定性等特点；热过载保护装置则采用双金属片作为感温元件，具有灵敏度高、动作可靠等优点；触点系统则采用银合金触点，具有良好的导电性和耐磨性。
此外，电流互感器型热过载继电器还具有体积小、重量轻、安装方便等特点。
它可以方便地安装在电气设备的控制电路中，实现对电路的有效保护。
四、电流互感器型热过载继电器在电力系统中的应用1. 保护电路：电流互感器型热过载继电器作为电路保护的重要元件，被广泛应用于各种电气设备的控制电路中。
它能够在电路发生过载或短路时，迅速切断电路，从而防止电气设备因过流而损坏。
2. 提高系统可靠性：通过合理配置电流互感器型热过载继电器，可以实现对电力系统中关键设备的有效保护，从而提高整个系统的可靠性。
电机保护器的常见类型
电机保护器的常见类型
技术详情：
1、热保护型：在电机中埋入热元件，根据电动机绕组的温度进行保护，保护效果好；但电机容量较大时，需与电流监测型配合使用，避免电机堵转时温度急剧上升时，由于测温元件的滞后性，导致电机绕组受损。
2、热继电器：普通小容量交流电机，工作条件良好，不存在频繁启动等恶劣工况的场合；由于精度较差，可靠性不能保证，不推荐使用。
3、磁场温度检测型：在电机中埋入磁场检测线圈和测温元件，根据电机内部旋转磁场的变化和温度的变化进行保护，主要功能包括过载、堵转、缺相、过热保护和磨损监测，保护功能完善，缺点是需在电机内部安装磁场检测线圈和温度传感器。
4、电子型：检测三相电流值，整定电流值采用电位器或拔码开关，电路一般采用模拟式，采用反时限或定时限工作特性。
保护功能包括过载、缺相、堵转等，故障类型采用指示灯显示，运行电量采用数码管显示。
5、智能型：检测三相电流值，保护器使用单片机，实现电机智能化综合保护，集保护、测量、通讯、显示为一体。
整定电流采用数字设定，通过操作面板按钮来操作，用户可以根据电机具体情况在现场对各种参数修正设定；采用数码管作为显示窗口，或采用大屏幕液晶显示，能支持多种通讯协议，如ModBUS、ProfiBUS等，价格相对较高，用于较重要场合；目前高压电机保护均采用智能型保护装置。
ic65n微型断路器型号的热保护动作电流
ic65n微型断路器型号的热保护动作电流
对于IC65N系列微型断路器，其热保护的动作特性通常与断路器的额定电流有关，并且提供B、C、D等多种不同的脱扣曲线选择。
例如：
对于B型曲线，过载保护特性相对灵敏，适合用于需要快速反应过载情况的场合。
C型曲线则适用于电机启动或其他允许有一定过载时间的负载类型。
D型曲线则更适应于高启动电流的负载，如马达等设备。
具体到某一个型号的IC65N微型断路器，比如额定电流为16A的产品，其热保护动作电流并非固定数值，而是根据过载百分比变化，一般会在产品规格书中详细列出不同过载电流下对应的延时时间，直到最终动作脱扣。
要获取准确的热保护动作电流数据，请查阅对应型号的IC65N微型断路器的产品说明书或直接联系供应商索取详细技术参数。
电动机用过热过流保护器 标准
电动机用过热过流保护器1 范围本标准规定了电动机用过热过流保护器（以下简称保护器）的术语、型号命名、技术要求、试验方法、检验规则及标志、包装、运输及贮存等。
本标准适用于频率50Hz或60Hz，额定电压不超过250VAC，额定电流不超过30A的保护器。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 2423.3—2016 环境试验第2部分：试验方法试验Cab:恒定湿热试验GB/T 2828.1—2012 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划GB/T 14536.1—2008 家用和类似用途电自动控制器第1部分：通用要求3 术语和定义下列术语和定义适用于本文件。
3.1电动机用过热过流保护器 overheating and overcurrent protection for motors一种装在电动机上，以防止电动机超载运行或起动失败而引起的过热过流保护装置。
注：该装置承载电动机的电流，且对电动机的电流和/或温度敏感。
3.2动作温度 operating temperature保护器不承载任何电流，或只有信号电流通过，并在一定的升温速率条件下测得的断开温度值。
3.3复位温度 reset temperature在温度上升导致断开电路后，保护器在一定的降温速率条件下测得的闭合温度值。
3.4额定电流 rated current由制造商规定保护器在规定的环境温度下，所允许长期承载的最大不动作电流。
3.5额定脱扣电流 rated trip current保护器在规定环境温度下和规定时间内动作的电流。
3.6额定脱扣时间 rated trip time在规定的环境温度下，保护器通以额定脱扣电流，其断开电路的时间。
3.7复位时间 reset time在规定的环境温度下，保护器第一次通以额定脱扣电流使其断开电路后到自动接通电路的时间。
TA42DU-42-20热电流保护器说明书
Degree of Protection
Pollution Degree Connecting Capacity Auxiliary Circuit
2
2CDC106002M5701
1SAZ300401F0001
54 mm 90 mm 111 mm
Technical
Setting Range Rated Operational Voltage
Rated Operational Current (Ie) Rated Operational Current AC-3 (Ie) Rated Frequency (f)
Rated Impulse Withstand Voltage (Uimp ) Rated Insulation Voltage (Ui) Number of Poles Number of Auxiliary Contacts NC Number of Auxiliary Contacts NO Number of Protected Poles Conventional Free-air Thermal Current (Ith) Rated Operational Current AC-15 (Ie)
Connecting Capacity Main Circuit UL/CSA Connecting Capacity Auxiliary Circuit UL/CSA Tightening Torque UL/CSA
Main Circuit 600 V AC
42 A (NC:) B600 (NO:) C300 Flexible 1/2x 8-1 AWG Stranded 1/2x 8-1 AWG Flexible 1/2x 18-14 AWG Stranded 1/2x 18-14 AWG Auxiliary Circuit 12 in·lb Main Circuit 40 in·lb
漏电保护器的选用、安装和运行（三篇）
漏电保护器的选用、安装和运行漏电保护器是一种用于检测并保护电气设备和人员安全的装置。
它能够检测电路中的漏电流，并在检测到漏电时迅速切断电源，以防止漏电造成的电击和火灾。
在选用、安装和运行漏电保护器时，需要注意以下几个方面。
首先，在选用漏电保护器时，需要考虑电路的额定电压和额定电流。
一般来说，漏电保护器的额定电压应与电路的额定电压一致，而额定电流应根据电路的负载情况进行选择。
一般来说，漏电保护器的额定电流应比电路的负载电流稍大一些，以确保能够及时检测到漏电并切断电源。
其次，安装漏电保护器时需要注意以下几个步骤。
首先，应确保电源已经切断，并使用测试仪器检测电路是否有电。
然后，将漏电保护器的线缆接入电路的进线端和出线端，确保线缆连接牢固。
最后，将漏电保护器的零线接入电路的零线，将漏电保护器的相线接入电路的相线，并确保线路接线正确无误。
在安装过程中，应遵守相关的安全操作规程，并确保工作人员具备相关的操作技能。
最后，对于漏电保护器的运行和维护，需要注意以下几点。
首先，定期进行漏电保护器的测试和校准，并记录测试结果。
一般来说，漏电保护器应每月进行一次测试，测试时应切断电源，按下测试按钮，确保漏电保护器能够正常切断电源。
其次，漏电保护器应放置在干燥、通风的环境中，并定期清洁保护器表面和散热孔，确保散热良好。
最后，定期检查漏电保护器的线缆是否有破损或老化现象，发现问题及时更换。
综上所述，漏电保护器的选用、安装和运行需要注意以上几个方面。
正确选用适合的漏电保护器，按照正确的安装步骤进行安装，定期进行测试和维护，能够提高电气设备和人员的安全性，并有效预防漏电造成的电击和火灾。
漏电保护器的选用、安装和运行（二）漏电保护器是一种用于检测、保护和防止漏电事故的电气设备。
它在电路中起到监测电流泄漏并迅速切断电源的作用，保障人身安全和防止电火灾的发生。
正确的选用、安装和运行漏电保护器对于保障电气设备和人员的安全至关重要。
首先，选用合适的漏电保护器非常重要。
17AM系列热保护器
●每一种跳脱温度都经严格地校正及检查，Klixon ®双金属片具有100％快速跳脱；
●众多的温度规格，60℃~160℃±5℃(每5℃一种规格)
●触点容量大：9A/ 250 V--AC，22A/ 115 V--AC ....
17AM 027
100℃
17AM 028
105℃
17AM 029
110℃
17AM 030
115℃
17AM 031
120℃
17AM 032
125℃
17AM 033
130℃
17AM 034
135℃
17AM 035
140℃
17AM 036
145℃
17AM 037
150℃
17AM 038
155℃
17AM 039
160℃
环保标准：符合欧盟ROHS环保指令要求,有SGS报告。
17AM产品尺寸图
17AM产品特性曲线
17AM编号与工作温度对照表
动作温度公差±5℃
编号
跳脱温度
17AM 020
65℃
17AM 021
70℃
17AM 022
75℃
17AM 023
80℃
17AM 024
85℃
17AM 025
90℃
17AM 026
95℃
●17AM系列热保护器同时具有电流过载保护作用：当电路短路或电机堵转时，由于电流迅速增加在Klixon ®双金属片上产生热效应，迅速将热保护器接触点断开。
●17AM系列热保护器是一种过热、过电流之保护器，其体积小，触点容量大，跳脱动作快速，性能可靠
漏电保护器的工作原理、使用范围、接线方式
漏电保护器的工作原理、使用范围、接线方式国内外多年的运行经验表明，推广使用漏电保护器，对防止触电伤亡事故，避免因漏电而引起的火灾事故,具有明显的效果。
本文就广泛使用的电流型漏电保护器(以下简称漏电保护器)的工作原理及应用作些介绍。
1漏电保护器的工作原理：漏电保护器主要包括检测元件(零序电流互感器)、中间环节(包括放大器、比较器、脱扣器等)、执行元件(主开关)以及试验元件等几个部分。
三相四线制供电系统的漏电保护器工作原理示意图。
TA为零序电流互感器,GF为主开关,TL为主开关的分励脱扣器线圈。
在被保护电路工作正常,没有发生漏电或触电的情况下,由克希荷夫定律可知,通过TA一次侧的电流相量和等于零,即：这样TA的二次侧不产生感应电动势,漏电保护器不动作,系统保持正常供电。
当被保护电路发生漏电或有人触电时,由于漏电电流的存在,通过TA一次侧各相电流的相量和不再等于零,产生了漏电电流Ik。
在铁心中出现了交变磁通。
在交变磁通作用下,TL二次侧线圈就有感应电动势产生,此漏电信号经中间环节进行处理和比较,当达到预定值时,使主开关分励脱扣器线圈TL通电,驱动主开关GF自动跳闸,切断故障电路,从而实现保护。
用于单相回路及三相三线制的漏电保护器的工作原理与此相同,不赘述。
2装设漏电保护器的范围1992年国家技术监督局发布的国标GB13955292《漏电保护器安装和运行》,对全国城乡装设漏电保护器做出统一规定。
2.1必须装漏电保护器(漏电开关)的设备和场所(1)属于I类的移动式电气设备及手持式电动工具(I类电气产品,即产品的防电击保护不仅依靠设备的基本绝缘,而且还包含一个附加的安全预防措施,如产品外壳接地);(2)安装在潮湿、强腐蚀性等恶劣场所的电气设备;(3)建筑施工工地的电气施工机械设备;(4)暂设临时用电的电器设备;(5)宾馆、饭店及招待所的客房内插座回路;(6)机关、学校、企业、住宅等建筑物内的插座回路;(7)游泳池、喷水池、浴池的水中照明设备;(8)安装在水中的供电线路和设备;(9)医院中直接接触人体的电气医用设备;(10)其它需要安装漏电保护器的场所。
RS9700热保护器
RS9700热保护器产品介绍:RS-9700型热保护器一、产品结构及性能特点：RS-9700型热保护器一种利用双金属片对电机等产品的电流敏感而启动热保护器动作和复位的装置；是一种密封式结构的装置，能保证其热特性在工作中难以发生变化。
具有可自动复位，多次性使用、性能稳定可靠、安装方便、过流大等特点。
二、安全件：（1）、复合银触头：复合材料为银氧化镉(Ag-cd012),其复合厚度≥0.20mm。
工作时，使其流过5安培工作电流，触头分断和闭合20，000次后，热保护器仍然能满足绝缘电阻不小于2MΩ的要求。
（2）、感温片：材料为双金属(FPA721-110)。
感温片经轧形成热处理后，其动作温度和复位温度应在容差范围内，且其动作形式为瞬动式。
三、技术参数：（1）、电气强度：热保护器两触头断开后，应能承受500V的基本正弦波，频率为50HZ的交流电压历时1min的电气强度试验，不应发生击穿或闪络现象。
（2）、电气性能：热保护器在250V频率为50HZ的交流电压下，其最大工作电流值不小于5安培。
（3）、绝缘电阻：热保护器两头断开后，绝缘电阻不应小于2MΩ。
（4）、动作温度：热保护的动作温度容差为±6℃以内。
（5）、触头电寿命：热保护器的触头寿命不应少于20，000次。
四、外形尺寸：A型为金属外壳；B型为塑胶外壳。
主体尺寸：20mm×7.5×4mm塑胶尺寸：20mmx8mmx4mm应用范围广泛适用于空调塑封电机内埋式保护器结构，洗衣机、抽油烟机电机、串极电机、空调风扇电机、电加热器泵电机、变压器、冲电电池、汽车直流电机、电动自行车电机等的过热和过电热保护。
产品对照表。
