2015-2016天津市九年级上学期期末考试物理试题

2015-2016天津市九年级上学期期末考试物理试题
一、选择题(每小题只有一个正确选项,每小题3分,共30分)
1.有关电能的应用,下列说法错误的是( )
A.节日彩灯把电能转变为光能
B.电动机主要把电能转变为动能
C.电热器把电能转变为热能
D.电炉主要是把电能转变为光能
2.在日常生活中,符合安全用电常识的做法是( )
A.用湿抹布擦电灯泡
B.有金属外壳的家用电器,金属外壳不接地
C.发生火灾时首先切断电源
D.保险丝烧断后,可用铜丝代替保险丝
3.下列说法正确的是( )
A.电功是表示电流做功快慢的物理量
B.电功率越大,电流做的功就越多
C.电流做功越多,消耗的电能就越多
D.电功率是表示电流做功多少的物理量
4.一段导体两端电压是4.0V时,导体中的电流是2.0A,如果将其两端电压减少1.0V,导体中的电流变为( )
A.1.5A
B.1.0A
C.0.5A
D.0.25A
5.两个电阻R1=20Ω和R2=30Ω串联在电路中,经过一段相同时间它们产生的热量之比为( )
A.1:1
B.3:2
C.2:3 D:4:9
6.短波、中波和长波这三种电磁波，在真空中传播的关系是（）
A.短波最快
B.中波最快
C.长波最快
D.一样快
7.目前可以采用的上网方式有MODEM拨号、ISDN、ADSL和光纤宽带等，
其中速度最快的是（）
A.MODEM拨号
B.ISDN
C.ADSL
D.光纤宽带
8.如图1所示电路中,电源电压保持不变,开关S由闭合到断开,电路消
耗功率之比为4:3.若R1=12Ω,则R2的阻值为( )
A.36Ω
B.16Ω
C.9Ω
D.4Ω
9.如图2所示的电路中,电源电压不变,开关闭合后,若滑动变阻器
的滑片P向右端移动,则( )
A.电压表的示数和电流表的示数都增大
B.电压表的示数和电流表的示数都减小
C.电流表的示数减小,电压表的示数增大
D.电流表的示数增大,电压表的示数减小
10.有两个小灯泡L1和L2,其额定电压均为2.5V,额定功率分别为P1=1W,P2=0.8W,现把它们串联后接入电压为4V的电流中,结果它们的两端电压分别为U1、U2,它们所实际消耗的电功率分别为P1'、P2',温度对电阻的影响不计,下列说法中正确的是( )
A.U1＝U2;P1'＞P2'
B.U1＜U2;P1'＜P2'
C.U1＞U2;P1'＞P2'
D.U1＝U2;P1'＝P2'
二、填空题(第16题每空2分,其它各题每空1分,共17分)
11.小明的收音机需要12V的电压，则他需要________节干电池.他家里买了一台电视机，则此电视机需要接在________V的电压下才能正常工作.
12.１度电＝______kWh＝_______J，１度电可供一个“PZ220-40”的电灯正常发光______小时.一同学家中的电能表本月初的示数为 ,月末的示数为 ,那么这个同学家本月用的电能为________度.
13.把计算机联在一起，可以进行________通信，小红近来学会了上网冲浪，她的电子邮箱是：Xiaohong-168@，这表示这个电子邮箱属于__________，邮箱的服务器名叫__________.
14.电磁波的波长λ、频率f和波速C三者之间的关系为________.
15.有一个标有“8V 4W”的小灯泡,如果接在12V电源上,必须________联一个阻值为_______Ω的电阻才能使小灯泡正常发光,此时在这个电阻上消耗的电功率是_______W.
16.将标有“220V 25W”的电灯L1和“220V 60W”的电灯L2串联后
要使灯不被损坏,则两灯所消耗的最大总功率为________.
三、实验题(共26分)
17.(2分)根据图3中所给通电导体的电流方向,标出磁针和通电螺
线管的N、S极.
18.(8分)某小组同学探究灯光发光时的亮度与哪些因素有关.他们用9
只不同规格的灯泡分别接入电路,使它们都正常发光,并用电压表和电流表分别测得灯泡正常发光时的电压
和电流.该小组的同学仔细观察灯泡的亮暗程度,把9只灯泡分成3组,每组的亮景程度相同,且第一组最亮,
1与4、2与5、3与6的数据
及观察到的现象,可得出的初步结论是:_______________________________________.
(2)分析比较实验序号___________的数据及观察到的现象,可归纳得出的初步结论是:通过灯泡的电
流相等时,灯泡两端的电压越大,灯泡越亮.
(3)进一步综合分析表一、表二、表三中的数据及观察到的现象,还可得出的结论有:
(a)____________________________________________________;
(b)____________________________________________________.
19.(10分)小明在学习欧姆定律的过程中，分别进行下列探究活动：
小明选了以下器材：待测电阻Rx（5～10Ω）、电源（6V），电流表（0～3A）、电压表（0～15V）、
滑动变阻器（1Ａ，100Ω）、开关一个、导线若干.
(1)他做测定某导体电阻的实验.请你以笔代线完成电路图的连接.
(2)当闭合开关后，发现电流表有示数，电压表的示数为零.移动滑动变阻器的滑片时电流表读数有变化，电压表的示数始终为零.其可能的原因是（）
A.滑动变阻器接触不良
B.开关接触不良
C.小灯泡两端短路
D.小灯泡的灯丝断了
(3)
小明用某一段电炉丝的电阻换下电阻Rx.实验中,小
明通过改变滑动变阻器的阻值,由电流表、电压表读出相应的数值，见表四.
(a)请你根据表格将数据绘制到图5中的图表中去.
(b)由表格内容及作出的图分析可得出结论:______________________________. (c)测出的电炉丝的电阻为__________.
20.(6分)一个电磁学实验箱内有如图6所示器材,请写出利用这些器材可做的三个电磁学实验名称
(或目的)及相应器材的字母代号,填在表五中.
四、计算题(共27分)
21.(10分)电路连接如图7所示,灯泡L上标有“12V 3.6W”字样.通
电5min,灯泡L正常发光,电流表示数为0.24A.请你根据这些已知条件,通
过分析和计算,至少求出5个未知的物理量.(要求把物理量的数值和单位
都写清楚)
22.(9分)如图8所示,R1=30Ω,R2=80Ω,电源电压保持不
变,假设灯丝电阻不变.
(1)当K、K1、K2都闭合时,电流表A1示数是0.4A,小灯泡L
恰好正常发光,求电源电压、小灯泡的额定电压和A2示数各是
多少?
(2)当K闭合,K1、K2都断开时,电流表A2的示数是0.1A,求小灯泡的
实际功率是多少?
(3)小灯泡的额定功率是多少?
23.(8分)如图9所示,电源电压不变.闭合开关S,当滑动变阻器R1
的滑片P位于b端时,电流表的示数是0.2A,电阻R与滑动变阻器R1两端
电压之比是3:5,此时R消耗的功率是1.2W.已知灯的规格是“10V 10W”,
灯丝电阻不随温度变化.求:
(1)R的电阻值、滑动变阻器R1的最大电阻值.
(2)电流表可能的示数变化范围.
(3)当滑动变阻器滑片在何位置时,电路消耗的功率最小,并求出此时灯泡的功率.
附加题：
28.（9分）如图所示是某压力测力计的电路原理示意图．图中电源电压为7.5V并保持不变；
定值电阻R0的规格是“400Ω- 15mA
指针式测力显示器（电阻忽略不计）；R是一种新型电子元件，在压力不超过600N的前提下，其阻值随压力大小的变化规律如表格中数据所示．
(1) R0上允许消耗的最大功率是多少？
(2)分析表格数据可知：电子元件的阻值R随压力F变化的关系式是R= ▲．
(3)该测力计的量程是多少？
(4)若要增大诙测力计的量程，请说出两种改进方法．
物理试题参考答案
1.D
2.C
3.C
4.A
5.C
6.D
7.D
8.A
9.B 10.B 11.8, 220 12.1, 3.6×106
, 25, 19 13.网络, Xiaohong-168, 14.C=λf 15.串, 8, 2 16.L 1, 35.4W 17.(如图) 18.(1)电压相同时,电流越大,灯泡越亮 (2)4与7、5与8、6与9
(3)(a)当灯泡两端电压与通过灯泡的电流乘积相等时,灯泡亮度相同
(b)当灯泡两端电压与通过灯泡的电流乘积越大,灯泡亮度越亮
1
9.(1)(如图) (2)C
(3)(a)(如图)
(b)电阻一定时,通过导体的电流与导体两端电压
成正比
(c)11.25Ω
20.(如右表) 21.额定电流0.3A 灯泡电阻40Ω 灯泡的电功1080J 电阻阻值50Ω 电阻功率2.88W 电阻消耗电能864J 电流做的总功1944J
22.(1)12V, 12V, 0A (2)0.4W (3)3.6W
23.(1)30Ω, 50Ω (2)0.2A～0.45A (3)P 滑到b 端时,功率最小; 0.4W
附加题 (1) P 0= 0.09W (2)R=300-0.4F (3)R 总=500Ω R= R 总- R 0= 500Ω- 400Ω=100Ω
根据R 和F 的关系可知：量程F= 500N (4)方法一：换R 0，增大R 0的阻值方法二：换电源，减小电源电压。

合集下载

天津市和平区2016届九年级上期末物理试卷(有答案)AqnAPP

2015-2016学年天津市和平区九年级（上）期末物理试卷一、单项选择题（本大题共10小题，每小题3分，共30分）每小题给出的四个选项中，只有一个最符合题意．1．有关温度、热量、内能的说法，正确的是（）A．物体吸收热量，内能一定增加，同时温度一定升高B．物体温度升高，不一定吸收热量，但内能一定增加C．物体温度升高，内能不一定增加，但一定吸收热量D．发生热传递时，热量总是从内能大的物体传递给内能小的物体2．对于图中所示的四幅图，下列说法正确的是（）A．甲图中软木塞飞出时，管内水蒸气的内能增加B．乙图中活塞向上运动是内燃机的做功冲程C．丙图中两个压紧的铅块能吊起钩码，主要是因为分子间存在引力D．丁图中小朋友下滑时，内能转化为机械能3．下列数据中最接近生活实际的是（）A．家用电风扇额定功率约500WB．家用液晶电视的额定功率约为2000WC．家用电水壶烧水时（正常工作）的电阻约为1ΩD．教室里一盏日光灯正常工作电流约为0.2A4．为杜绝操作工手指损伤事故的发生，某厂家设计制造的切纸机，必需将两只手同时分别按住左、右开关，切纸机才能正常工作．下列电路设计中符合要求的是（）A．B．C．D．5．如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（）A．L1与L2串联B．电流表A1测L1的电流C．当开关S2断开时，通过L1的电流变小D．当开关S2断开时，电流表A2的示数变小6．如图所示，下列说法不正确的是（）A．该实验用来研究电磁感应现象B．验电器检验物体是否带电C．小磁针转动，说明电流能产生磁场D．该实验能说明发电机的工作原理7．在课外科技实践活动中，某物理兴趣小组看到市场上使用的电子秤后，也设计了一种电子秤，原理如图所示，R1为滑动变阻器，闭合开关S，当物体放在秤盘上时，滑片下移．现将秤盘上增加重物后，下列说法正确的是（）A．电流表读数变大，电压表读数变小B．电流表读数变小，电压表读数变小C．电流表读数不变，电压表读数变小D．电流表读数变小，电压表读数变大8．如图所示，将标有“12V 6W”的灯泡L1和“6V 6W”的灯泡L2并联后，接在6V的电源上（设灯丝电阻不变），则（）A．灯泡L2比灯泡L1亮B．灯泡L1比灯泡L2亮C．两灯的实际功率之和大于12WD．两灯的实际功率之和等于12W9．如图所示的做法符合安全原则的是（）A．同时使用多个大功率用电器B．高压线下钓鱼C．将用电器的金属外壳接地D．绝缘皮破损10．如图所示的电路中，R1是定值电阻，R2是滑动变阻器．闭合开关S，电流表、的示数为I1、I2，电压表、的示数U1、U2，且U1＜U2；当滑片P向左移动后，电压表、的示数的变化量为△U1、△U2．电流表、的示数的变化量为△I1、△I2．若不计电表的电阻对电路的影响且电源电压恒定，那么，下列判断中正确的是（）A．B．△U1＜△U2C．△I1＜△I2D．||=||二、多项选择题（本大题共3小题，每小题3分，共9分）每小题给出的四个选项中，均有多项符合题意，全部选对的得3分，选对但不全的得1分，不选或错选得零分．11．下列有关磁的说法正确的是（）A．电动机是根据电流的磁效应的原理制成的B．发电机是根据电磁感应的原理制成的C．磁体之间的相互作用是通过磁场发生的D．同名磁极相互吸引，异名磁极相互排斥12．如图甲所示的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R1两端的电压随滑动变阻器R2阻值变化如图乙所示，下列说法中不正确的是（）A．电源电压为6VB．R2=20Ω时，电压表示数为4VC．该电路的最大功率为3.6WD．P在b端时，电阻R1的功率为0.1W13．如图所示，电源电压恒为12V，R0=60Ω，滑动变阻器的规格为“50Ω2A”，电流表的量程为“0～0.6A”，小灯泡上标有“6V 3W”字样．不考虑灯丝电阻变化，并保证电路各元件安全，则（）A．S闭合，S1、S2都断开，滑动变阻器接入电路的阻值范围是12Ω～50ΩB．S闭合，S1、S2都断开，调节滑动变阻器，灯泡的功率变化范围是2.25W～3WC．S、S1、S2都闭合，电路消耗的总功率最小值为2.4WD．S、S1、S2都闭合，当电路消耗的总功率最大时，滑动变阻器接入电路的阻值是30Ω三、填空题（本大题共6小题，每小题4分，共24分）14．如图是甲、乙两导体的电流与电压的关系图象，由图可知甲的电阻是Ω．若将甲和乙并联接在电路中，通过它们的电流之比I甲：I乙=．15．扫地机器人是一款能自动清扫的智能家用电器，如图，机器人通过电动机旋转产生高速气流，将灰尘、杂物吸入集尘盒；其防滑轮皮采用凸凹材质制成；底部安装有塑料刷，用于清扫吸附在地板上的灰尘及轻小物体；前端装有感应器，通过发射、接收超声波或红外线来侦测障碍物．当剩余电量减为电池容量的20%时，机器人会主动寻找充电器充电．表为某扫地机器人的部分参数．电池容量指放电电流与放电总时间的乘积．额定工作电压12V 额定功率30W电池容量2500mAh 工作噪音＜50dB该机器人正常工作时的电流为A；充满电后至下一次自动充电前能够连续正常工作的最长时间为min．16．如图所示电路，当开关S闭合，甲乙两表均为电压表，两表读数之比U甲：U乙=3：1，则R1：R2=；当开关S断开，甲乙两表均为电流表，两表读数之比I甲：I乙=．17．李芳家的电能表的盘上标有“300revs/（kW•h）”．她用这个电能表测量某用电器的功率；她把家中的其他用电器都与电源断开，仅让这个用电器工作，电能表的转盘在2min内转了30转，则消耗的电能是，这个用电器的功率是．18．两只小灯泡的规格分别为L A（6V 3W）、L B（6V 6W），不考虑温度对灯丝电阻的影响，则它们的电阻之比R A：R B=；若将它们串联后接到某电源两端，为使它们的电功率都不超过它们的额定功率，则该电源电压的最大值为V．19．在图甲所示的电路中，当开关S从2转到1时，根据电流表和电压表对应的示数，在U﹣I坐标中描绘了相对应的坐标点，如图乙所示，电源电压是，电阻R1的阻值是，电阻R2的阻值是．四、综合题（本大题共6小题，共37分）解题中要求有必要的分析和说明，计算题还要有公式及数据代入过程，结果要有数值和单位．20．小明家电热水器的建华地阿奴图如图所示，S1是手动开关，置于热水器水箱外部；S2是温控开关，置于热水器水箱内部．当水温低于40℃时自动闭合，达到40℃时自动断开；R1和R2均为用来加热且阻值不变的电热丝．使用时，手动闭合开关S1，电热水器开始工作．电热水器部分参数如表所示．额定电压220V频率50Hz保温功率220W加热功率1980W水箱容量50L设定温度40℃（1）将初温为20℃的一满箱水加热至设定温度，求水吸收的热量．[水的比热容为4.2×103J/（kg•℃）]（2）若加热用了50min，求电热水器的效率．21．如图所示，灯L标有“6V 3W”字样，电源电压恒为6V，定值电阻R=6Ω，设灯L的阻值不随温度变化而变化．求（1）灯L正常发光时的电阻是多少？（2）只闭合S1、S3时，电阻R在60s内产生的热量是多少？（3）要使整个电路消耗的电功率最小（且电路电流不为0），各开关的合闭情况应如何？此时的最小电功率为多少？22．（1）请用笔画线表示导线，将图甲中的开关、电灯和插座接入家庭电路中．要求：开关控制电灯，插座单独使用．（2）在图乙中根据静止小磁针的指向标出螺线管的N极，并画出螺线管的绕线．（3）请你在图丙所示的继电器上把电源连在电路里，使它成为一个电铃．（这样的电铃没有铃碗，通常叫做蜂鸣器．）23．在“测定小灯泡电功率”的实验中，实验室有以下器材：小灯泡（额定电压为2.5V，电阻约为10Ω）、电流表（0﹣0.6A 0﹣3A）、电压表（0﹣3V 0﹣15V）、开关、电压为4V的电源、滑动变阻器、导线若干．（1）请你用笔画线代替导线，将图甲的实物连接完整（要求滑片向左移灯泡变亮），并在虚线框内画出电路图．（2）根据实验中需要测量的物理量，请设计并画出记录实验数据和实验现象的表格；（3）实验过程中，闭合开关，发现小灯泡不亮，电流表没有示数，电压表指针有明显的偏转，分析电路故障的原因可能是．（4）故障排除后，调节滑动变阻器使小灯泡正常发光，此时电流表示数如图乙所示，则可以测出小灯泡正常工作时的电阻是．24．如图，一热敏电阻R r放在控温容器（可准确调节容器内温度）M内：为毫安表，量程6mA，内阻为几十欧姆；电源电压约为3V且保持不变；R为电阻箱（可以读出接入电路中的阻值），最大阻值为999.9Ω；S为开关．已知R r在95℃时阻值为150Ω，在20℃时的阻值约为550Ω．现要求在降温过程中测量在95℃～20℃之间的多个温度下R r的阻值．（1）在图中画出连线，完成实验原理电路图；（2）写出主要的实验步骤和需要测量的物理量；（3）写出R r阻值的表达式（用已知量和测量量表示）．25．在实际生活中电池本身是有电阻的，因此，实际的电池可以等效为一个理想电源（电压为E恒定，电阻为0）与一个电阻r的串联（图甲所示）．在如图乙所示电路中，闭合开关S，外电路的电阻（即滑动变阻器连入电路的阻值）为R，请你完成：（1）若已知E、I、r，求电源的输出功率P R（即外电路电阻R的功率）；（2）若已知E、r，请推导出电源的输出功率P R跟电压表示数U之间关系的数学表达式，并据此求出电源的最大输出功率；（滑动变阻器的最大阻值大于r）（3）电源的效率η是指电源的输出功率和电源总功率之比．电源的效率高意味着较小的体积或较高的可靠性，以及可以节约能源．请求出（2）中当电源的输出功率最大时电源的效率．2015-2016学年天津市和平区九年级（上）期末物理试卷参考答案与试题解析一、单项选择题（本大题共10小题，每小题3分，共30分）每小题给出的四个选项中，只有一个最符合题意．1．有关温度、热量、内能的说法，正确的是（）A．物体吸收热量，内能一定增加，同时温度一定升高B．物体温度升高，不一定吸收热量，但内能一定增加C．物体温度升高，内能不一定增加，但一定吸收热量D．发生热传递时，热量总是从内能大的物体传递给内能小的物体【考点】温度、热量与内能的关系．【分析】①物体温度升高，内能一定增大；物体内能增加，温度不一定升高；②改变内能有两种方式：做功和热传递；③发生热传递的条件是存在温度差．【解答】解：A、物体吸收热量，内能一定增加，但温度不一定升高．如冰在熔化过程中，吸收热量，温度保持不变．此选项错误；B、物体温度升高，内能一定增加，但不一定是吸收了热量，可能是外界对物体做了功．此选项正确；C、物体温度升高，内能一定增加．此选项错误；D、发生热传递时，热量从是从温度高的物体传递给温度低的物体．此选项错误．故选B．2．对于图中所示的四幅图，下列说法正确的是（）A．甲图中软木塞飞出时，管内水蒸气的内能增加B．乙图中活塞向上运动是内燃机的做功冲程C．丙图中两个压紧的铅块能吊起钩码，主要是因为分子间存在引力D．丁图中小朋友下滑时，内能转化为机械能【考点】做功改变物体内能；分子间的作用力；内燃机的四个冲程．【分析】（1）物体对外做功，内能减小，温度降低；（2）在做功冲程中，燃气推动活塞向下运动，内能转化为机械能；压缩冲程机械能转化为内能；（3）分子间既有引力也有斥力；（4）改变物体内能的方式：做功和热传递．【解答】解：A、甲图中软木塞飞出时，管内水蒸气的内能减少，故A错误；B、乙图中活塞向上运动时，进气门、排气门都关闭，是内燃机的压缩冲程，故B错误；C、丙图中两个压紧的铅块能吊起钩码，主要是因为分子间存在引力，故C正确；D、丁图中小朋友下滑时，机械能转化为内能，故D错误；故选C．3．下列数据中最接近生活实际的是（）A．家用电风扇额定功率约500WB．家用液晶电视的额定功率约为2000WC．家用电水壶烧水时（正常工作）的电阻约为1ΩD．教室里一盏日光灯正常工作电流约为0.2A【考点】额定功率；电流的大小；电阻．【分析】根据生活经验及对生活常识的了解，作出合理的估计，不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，然后逐一分析各选项并作出判断．【解答】解：A、家用电风扇的额定功率约为50W左右，故A不符合实际；B、液晶电视的额定功率约为150W左右，故B不符合实际；C、家用电水壶额定功率会在1000W左右，正常工作时电阻：R===48.4Ω，故C不符合实际；D、教室里一盏日光灯额定功率为40W，正常工作电流：I==≈0.18A，故D符合实际．故选D．4．为杜绝操作工手指损伤事故的发生，某厂家设计制造的切纸机，必需将两只手同时分别按住左、右开关，切纸机才能正常工作．下列电路设计中符合要求的是（）A．B．C．D．【考点】串、并联电路的设计；电路的三种状态．【分析】必需将两只手同时分别按住左、右开关，切纸机才能正常工作，说明左、右开关和切纸机是串联的．【解答】解：A、左、右开关串联，只有都闭合时，切纸机才能正常工作，符合题意；B、左、右开关并联，闭合任意一个开关，切纸机都能正常工作，不符合题意；C、左开关闭合时，切纸机工作，右开关闭合时，电源短路，不符合题意；D、右开关闭合时，电源短路，不符合题意．故选A．5．如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（）A．L1与L2串联B．电流表A1测L1的电流C．当开关S2断开时，通过L1的电流变小D．当开关S2断开时，电流表A2的示数变小【考点】并联电路的电流规律．【分析】这是一个并联电路，A1、L2、S2三个元件在同一支路上，L1单独在一个支路上，A2在干路上，然后根据并联电路的电流规律分析．【解答】解：A、A1、L2、S2三个元件在同一支路上，L1单独在一个支路上，所以是并联电路，故A错误；B、A1、L2在同一支路上，所以A1是测L2电流，故B错误；C、当开关S2断开时，L2所在支路断路，电流变为0，而L1所在支路电流不受影响，故C错误；D、当开关S2断开时，L2所在支路断路，电流变为0，而L1所在支路电流不受影响，所以干路电流变小，A2测干路电流，因此电流表A2的示数变小，故D正确．故选：D．6．如图所示，下列说法不正确的是（）A．该实验用来研究电磁感应现象B．验电器检验物体是否带电C．小磁针转动，说明电流能产生磁场D．该实验能说明发电机的工作原理【考点】电磁感应；通电直导线周围的磁场；验电器的原理及使用．【分析】四幅图中的实验装置都是体现电与磁的联系的，是电与磁这部分知识中较为相似，同时又不易区分的几个重要实验结合对各自实验装置和原理的了解可做出判断．【解答】解：A、图中有电源，是通电导体在磁场中受力，是电动机的原理，故A错误；B、图中所示是验电器，验电器可以检验物体是否带电，故B正确；C、图中是电流的磁效应实验，小磁针转动，说明电流能产生磁场，故C正确；D、该实验是电磁感应实验的装置，能说明发电机的工作原理，故D正确．故选A．7．在课外科技实践活动中，某物理兴趣小组看到市场上使用的电子秤后，也设计了一种电子秤，原理如图所示，R1为滑动变阻器，闭合开关S，当物体放在秤盘上时，滑片下移．现将秤盘上增加重物后，下列说法正确的是（）A．电流表读数变大，电压表读数变小B．电流表读数变小，电压表读数变小C．电流表读数不变，电压表读数变小D．电流表读数变小，电压表读数变大【考点】电路的动态分析．【分析】分析电路的连接方式，判断电流表和电压表测哪个电路元件的电流和电压，进一步根据欧姆定律判断电流和电压的变化．【解答】解：电压表测R下半部分电压，电流表测电路中电流，闭合开关S，将秤盘上增加重物后，滑片下移，电路中总电阻不变，根据I=可知，电路中电流不变，电流表示数不变；电压表测R下半部分电压，由U=IR，电压表所测部分电阻减小，所以电压表示数变小．故选C．8．如图所示，将标有“12V 6W”的灯泡L1和“6V 6W”的灯泡L2并联后，接在6V的电源上（设灯丝电阻不变），则（）A ．灯泡L 2比灯泡L 1亮B ．灯泡L 1比灯泡L 2亮C ．两灯的实际功率之和大于12WD ．两灯的实际功率之和等于12W 【考点】实际功率．【分析】（1）已知额定电压和额定功率，根据R=求得两灯泡的电阻；（2）根据并联电路的电压特点和P=得出灯L 1、L 2的实际功率，再根据灯泡的亮暗取决于实际功率的大小判断灯泡的亮暗；【解答】解：（1）灯泡L 1的电阻R 1===24Ω，灯泡L 2的电阻R 2===6Ω，并联接在6V 的电源上，灯泡L 1的实际功率P 实1===1.5W ，灯泡L 2的实际功率P 实2=6W ．因为灯泡的亮度取决于实际功率，故灯泡L 1比灯泡L 2暗，即灯泡L 2比灯泡L 1亮，故A 正确，B 错误；（2）两灯的实际功率之和P 总=P 实1+P 实2=1.5W +6W=7.5W ．故CD 错误．故选A ．9．如图所示的做法符合安全原则的是（）A ．同时使用多个大功率用电器 B ．高压线下钓鱼 C ．将用电器的金属外壳接地 D ．绝缘皮破损【考点】安全用电原则．【分析】①多孔插座各用电器也是并联的，若电路中的总功率过大，会使电路中的电流过大； ②当人体直接或间接接触火线并形成电流通路的时候，就会有电流流过人体，从而造成触电． ③大型用电器的金属外壳一定要接地；④导线的外皮起到绝缘的作用，如果有人接触时，不会发生触电事故．【解答】解：A 、多个大功率用电器同时使用一个插座，会使干路中的电流过大，故A 错误；B、高压线下钓鱼，鱼线很容易接触到高压线，会发生触电．故B错误；C、金属外壳的用电器，外壳一定要接地，防止外壳漏电，发生触电事故，故C正确；D、使用绝缘皮破损的插头可能使人直接或间接接触火线，有触电危险，故D错误．故选C．10．如图所示的电路中，R1是定值电阻，R2是滑动变阻器．闭合开关S，电流表、的示数为I1、I2，电压表、的示数U1、U2，且U1＜U2；当滑片P向左移动后，电压表、的示数的变化量为△U1、△U2．电流表、的示数的变化量为△I1、△I2．若不计电表的电阻对电路的影响且电源电压恒定，那么，下列判断中正确的是（）A．B．△U1＜△U2C．△I1＜△I2D．||=||【考点】欧姆定律的应用．【分析】由电路图可知，定值电阻R1与滑动变阻器R2串联，电压表V1测电源的电压，电压表V2测滑动变阻器两端的电压，电流表测电路中的电流．根据串联电路的电压特点和串联电路的电流特点可知，定值电阻R1两端增大的电压值等于滑动变阻器两端减小的电压值，两电流表的电流值相等，变化的电流值也相等，再结合欧姆定律进行解答．【解答】解：由电路图可知，定值电阻R1与滑动变阻器R2串联，电压表V1测电源的电压，电压表V2测滑动变阻器两端的电压，电流表测电路中的电流．A、由串联电路中电流处处相等可知，两电流表的示数相等，因为U1＜U2，根据欧姆定律I=可知，＜，故A错误；B、当滑动变阻器滑片向左移动时，接入电路中的电阻值变小，根据串联电路的分压原理可知，滑动变阻器两端的电压变小，则定值电阻两端的电压变大；因为串联电路中总电压等于各分电压之和，总电压不变，所以定值电阻R1增大的电压△U1等于滑动变阻器R2减小的电压△U2，即△U1=△U2；故B错误；C、两电阻串联接入电路，电流处处相等，所以滑片移动后，电流表示数的变化量也相等，即△I1=△I2；故C错误；D、由BC知△U1=△U2，△I1=△I2，所以||=||，故D正确．故选D．二、多项选择题（本大题共3小题，每小题3分，共9分）每小题给出的四个选项中，均有多项符合题意，全部选对的得3分，选对但不全的得1分，不选或错选得零分．11．下列有关磁的说法正确的是（）A．电动机是根据电流的磁效应的原理制成的B．发电机是根据电磁感应的原理制成的C．磁体之间的相互作用是通过磁场发生的D．同名磁极相互吸引，异名磁极相互排斥【考点】发电机的构造和原理；磁极间的相互作用；磁场；直流电动机的原理．【分析】（1）电动机是根据通电线圈在磁场中受力转到的原理制成的；（2）闭合电路的部分导体在磁场中做切割磁感线运动时，就会产生感应电流，称为电磁感应，发电机就是利用这个原理制成的；（3）磁场是存在的，且磁体间的相互作用就是通过磁场发生的；（4）同名磁极相互排斥，异名磁极相互吸引；【解答】解：A、电动机是利用通电线圈在磁场中受力转动的原理制成的，故A错误；B、发电机是利用电磁感应现象制成的，故B正确；C、磁场是存在的，且磁体间的相互作用就是通过磁场发生的，故C正确；D、磁极间的作用规律是：同名磁极相互排斥，异名磁极相互吸引，故D错误；故选BC．12．如图甲所示的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R1两端的电压随滑动变阻器R2阻值变化如图乙所示，下列说法中不正确的是（）A．电源电压为6VB．R2=20Ω时，电压表示数为4VC．该电路的最大功率为3.6WD．P在b端时，电阻R1的功率为0.1W【考点】欧姆定律的应用．【分析】由图甲所示电路图可知，定值电阻R1与滑动变阻器R2串联，电压表测定值电阻R1两端电压．（1）由图甲所示电路可知，滑片在a端时，只有定值电阻接入电路，电压表测电源两端电压，由图乙所示图象读出电源的电压；（2）根据图象读出R2=20Ω时电压表的示数，根据串联电路的电压特点求出当滑动变阻器R2的阻值为20Ω时滑动变阻器两端的电压，根据欧姆定律分别表示出电流，利用串联电路的电流特点建立等式即可求出定值电阻R1的阻值；（3）当滑片在a端时，电路中的电阻最小，电路的功率最大；再根据图象读出当滑动变阻器的滑片P在b 端时电压表的示数，利用P=求出电路的最大功率和在b端时定值电阻R1的功率．【解答】解：由图甲可知，定值电阻R1与滑动变阻器R2串联，电压表测定值电阻R1两端电压．（1）由图甲知中，当滑片在a端时，只有定值电阻R1接入电路，电压表测电源两端电压，由图乙所示图象可知，电源电压U=6V，故A正确；（2）由图象可知，当滑动变阻器R2的阻值为20Ω时，电压表的示数为2V，故B不正确；串联电路中总电压等于各分电压之和，所以当滑动变阻器R2的阻值为20Ω时，滑动变阻器两端的电压：U2=U﹣U1=6V﹣2V=4V，由串联电路特点和欧姆定律可得：=，即：=，解得：R1=10Ω；（3）当滑片在a端时，电路中的电阻最小，电路的功率最大，===3.6W，故C正确；P大当滑动变阻器的滑片P在b端时，电压表的示数为1V，则定值电阻R1的功率：P1===0.1W，故D正确．故选B．13．如图所示，电源电压恒为12V ，R 0=60Ω，滑动变阻器的规格为“50Ω 2A ”，电流表的量程为“0～0.6A ”，小灯泡上标有“6V 3W ”字样．不考虑灯丝电阻变化，并保证电路各元件安全，则（）A ．S 闭合，S 1、S 2都断开，滑动变阻器接入电路的阻值范围是12Ω～50ΩB ．S 闭合，S 1、S 2都断开，调节滑动变阻器，灯泡的功率变化范围是2.25W ～3WC ．S 、S 1、S 2都闭合，电路消耗的总功率最小值为2.4WD ．S 、S 1、S 2都闭合，当电路消耗的总功率最大时，滑动变阻器接入电路的阻值是30Ω 【考点】欧姆定律的应用．【分析】（1）S 闭合，S 1、S 2都断开，滑动变阻器与L 串联．根据滑动变阻器的规格和欧姆定律可知滑动变阻器接入电路的阻值范围；（2）S 闭合，S 1、S 2都断开，滑动变阻器与L 串联，根据P=I 2R 分析灯泡的功率变化范围；（3）S 、S 1、S 2都闭合，滑动变阻器与R 0并联，要使电路消耗的总功率最小，则滑动变阻器的阻值最大，据此求得流经滑动变阻器的电流，与R 0的支路上的电流之和为干路上的电流，然后利用P=UI 求得电路消耗的总功率最小值；（4）S 、S 1、S 2都闭合，滑动变阻器与R 0并联，当电路消耗的总功率最大时，根据电流表的量程确定干路中的电流，利用R=求得电路中的总电阻，然后可求滑动变阻器接入电路的阻值．【解答】解：A 、S 闭合，S 1、S 2都断开，滑动变阻器与L 串联．由P=可得小灯泡电阻R L ===12Ω，由P=UI 可得小灯泡正常发光时的电流：I===0.5A ，当电路中电流最大时，电阻最小，则滑动变阻器接入电路的最小阻值：R 小===12Ω；滑动变阻器的规格为“50Ω 2A ”，则最大阻值R 大=50Ω，故滑动变阻器接入电路的阻值范围是12Ω～50Ω，故A 正确；B 、S 闭合，S 1、S 2都断开，滑动变阻器与L 串联，电阻最大时电流最小，其最小电流：I 最小===A ，则灯泡的最小功率：P 最小=（I 最小）2R L =（A ）2×12Ω≈0.45W ，故灯泡的功率变化范围是0.45W ～3W ，故B 错误；C 、S 、S 1、S 2都闭合，滑动变阻器与R 0并联，通过R 0的电流：I 1===0.2A ，当滑动变阻器的阻值最大时，此支路上的电流最小，则I 2===0.24A则干路上的电流I 最小=I 1+I 2=0.2A +0.24A=0.44A ，电路消耗的总功率最小值P 最小=UI 最小=12V ×0.44A=5.28W ，故C 错误；D 、由电流表的量程可知，干路中的最大电流为0.6A ，则电路消耗的总功率最大，电路中的总电阻R 总===20Ω，滑动变阻器与R 0并联，则=+，即：=+，。

2015-2016(新人教版)九年级物理第一学期期末考试(三)

天津市2015-2016学年度第一学期九年级期末物理模拟试卷（三）班级：姓名：得分：一、下列各小题均有四个选项，其中只有一个符合题意（每小题3分，共30分）1．在国际单位制中，电功的单位是（）A ．伏特(V)B ．焦耳(J)C ．库仑（C ）D ．瓦特(W)2．在如图1所示的文具中，通常情况下属于导体的是（）3．电能表接在家庭电路中是为了直接测量（）A ．电流B ．电压C ．电功D ．电功率 4．图2所示，当滑片PA ．甲图B ．乙图C ．丙图D ．丁图5．下列生活实例中，通过做功改变物体内能的是（）A ．利用煤气灶将冷水烧热B ．汽车行驶一段路程后，轮胎会发热C ．太阳能水箱中的水被晒热了D ．把冰块放在果汁里，饮用时感觉很凉快 6.图3所示的做法中，符合安全用电原则的是（）7．关于四冲程汽油机，下面说法正确的是（）A ．做功冲程，内能转化为机械能B ．汽油机是利用机械能转化成内能的机器C ．压缩冲程，内能转化为机械能D ．四个冲程依次为吸气、做功、压缩、排气8．关于公式 R ＝IU 的物理意义，下面说法中正确的是（）A ．导体中通过的电流越大，则电阻越小B ．加在导体两端的电压越大，则电阻越大C ．导体的电阻与它两端的电压成正比，和通过它的电流成反比D ．导体的电阻等于导体两端的电压与通过它的电流的比值9．如图4所示的电路中，开关S 能同时控制电灯和电铃工作与否的是（）10．一电能表标有“220V ，3A ”字样，则此电能表最多可以接“PZ220—60”的白炽灯（） A ．11盏 B ．20盏 C ．25盏 D ．180盏二、多项选择题（每题3分共12分）11．下列说法正确的是A ．石凳被太阳晒热，属于用热传递的方式改变了石凳的内能B ．物体的内能就是物体动能与势能的总和C ．长时间压在一起的铅板和金板互相渗入，这种现象是扩散现象D ．锯木板时锯片变热，是因为木板向锯片传递了热量12．下列有关电阻的说法不正确的是（）A ．同一电阻器两端的电压与通过的电流之比一定不变。

2015-2016九年级物理上学期期末测试卷(含答案)解析

2015^2016学年第一学期期末水平测试试卷九年级物理题号-一--二二三四五六总分得分、单项选择题（每小题 3分，共21分）1 •在实验室用酒精进行实验时，整个实验室很快就闻到了刺鼻的酒精气味，这是种扩散现象。

以下有关的分析中错误的是（）A •扩散现象说明分子间存在着间隙B •扩散现象说明分子在不停息地做无规则运动C •温度越高时扩散现象越剧烈D •扩散现象只发生在气体、液体之间以及密度很小的固体之间。

2. 下列现象中，禾U 用做功使物体内能增加的是 A.铁块放在炉火中被烧红了 C.木工用锯锯木条时，锯条发烫 3. 一杯酒精减少一半后，则（）A .热值和比热容都不变 C .热值和比热容都减半 4.如图1表示小磁针在通电螺线管周围静止时北极的指向，其中正确的是（）图15 •为使驾驶员不忘系好安全带，汽车上设置了“安全带指示灯” •当安全带系好时相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光•如图所示的哪一个电路可以符合上述要求？（）（） B.烧开水时，壶盖被水蒸气顶起来 D.冬天，人们在太阳光下取暖 B •热值减半、比热容不变 D •热值不变、比热容减半N SA B C D图26 •如图3所示，灯L i与L2串联，闭合开关S后，发现灯L i比L2亮，L i、L2的电流、电压、电阻、功率分别为I1和12、U1和U2、R1和R2、P1和P2，则有:（）A . l i> I2B . U i< U 2C. R i > R2D . P i = P27 •光敏电阻的特点是有光照射它时阻值变小•如图4所示，是某小区门口利用光敏电阻设计的行人监控装置，R i为光敏电阻，R2为滑动变阻器，A、B间接监控装置•则（）A .当有人通过通道而遮蔽光线时，A、B间电压升高B .当有人通过通道而遮蔽光线时，A、B间电压减小C .图中R2的滑动头向下移动时，通过R i的电流变大D .图中R2的滑动头向上移动时，可提高A、B间电压图4二、填空题（每空i分，共24分）&在火力发电站内，燃料的化学能经锅炉、蒸汽轮机和发电机最终转化为______ 能•锅炉是将燃料的化学能能转化为内能，蒸汽轮机是将________________ 能转化为机械能•若锅炉、蒸汽轮机和发电机的效率分别为50%、70%和80%，则火电站的总效率为。

天津市河西区2015-2016学年九年级期末物理试题

2015-2016学年天津市河西区九年级（上）期末物理试卷一、单项选择题（本大题共10小题，每小题3分，共30分）下列每小题给出的四个选项中，只有一项最符合题意．1．下列景象中，能说明分子在永不停息地运动的是（）A．初春的柳絮飞扬B．盛夏的荷花飘香C．深秋的落叶飘零D．寒冬的大雾弥漫2．如图为四冲程汽油机工作过程中某一冲程的示意图，它表示的是（）A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程3．如图中的家用电器，额定功率最接近1000W的是（）A．B．家用空调节能灯C．D．液晶电视机排气扇4．如图所示，用绸子摩擦玻璃棒，玻璃棒带正电，这是由于（）A．摩擦起电创造了电荷B．绸子上的电子转移到玻璃棒上C．玻璃棒上的电子转移到绸子上D．绸子上的正电荷转移到了玻璃棒上5．如图中通电螺线管的极性标注正确的是（）A．B．C．D．6．下列图形有关家庭电路的连接完全正确的是（）A．B．C．D．7．如图所示的实验装置图中，能够说明电动机工作原理的是（）A．B．C．D．8．如图所示，将电阻丝R 1、R 2、R 3分别装在甲、乙、丙三个容器中，透明容器中密封着等量的空气，橡胶管将密闭容器和装有红色液体的U 形玻璃管相连，容器内电阻丝的电阻R 1=10Ω、R 2=R 3=5Ω；另有一个阻值为5Ω的电阻丝在容器外部，与R 3电阻丝并联．通电一段时间后，U 型管中两侧的液面高度差变化最大的是（）A ．甲容器B ．乙容器C ．丙容器D ．无法判定9．在地下停车场，驾驶员常常根据车位入口上方的红、绿灯判断是否有车位．小吴设计一种自动控制方案：将光控开关S （遮光时开关闭合）装在每个车位地面中央，红、绿灯装在车位入口上方．当车位未停车时，绿灯亮；当车位已停车时，红灯亮．如图中的电路符合要求的是（）A ．B ．C ．D ． 10．如图1所示电路，电源电压保持不变．闭合开关S ，调节滑动变阻器阻值从最大变化到最小，R 1和R 2中的某个电阻，其“I ﹣U ”关系图象如图2所示．下图列出另一个电阻的“I ﹣U ”关系图象，其中正确的是（）A ．B ．C ．D ．二、多项选择题（本大题共3小题，每小题3分，共9分）每小题给出的四个选项中，符合题意的选项均多于一个，全部选对的得3分，选对但不全的得1分，不选或选错的得零分．11．如图是家庭电路中的四种情况，开关全部闭合后，可能造成电路中电流过大而引起空气开关（图中未画出）“跳闸”的是（）A ．B ．C ．D ．12．晓亮同学为了探究“电磁铁的磁性强弱与哪些因素有关”，使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示．则下列说法中正确的是（）A．利用电磁铁吸引大头针数目的多少，来显示它磁性的强弱B．要使电磁铁的磁性增强，滑动变阻器的滑片应向左滑动C．图中两电磁铁的线圈串联是为了研究磁性强弱与电流的关系D．该实验可探究电磁铁的磁性强弱与匝数的关系13．如图所示，电源电压为12V且保持不变，灯泡L1标有“12V 6W”的字样，灯泡L2标有“2V 1W”的字样，电流表量程为0～3A，滑动变阻器R标有“12Ω2A”的字样（假设灯丝电阻不变），则下列说法正确的是（）A．闭合S1、S2，断开S3时，L1的实际功率为6WB．只闭合S3，变阻器滑片滑到最右端时，L2正常发光C．闭合S1、S2、S3时，电路消耗的最小功率为18WD．改变三个开关的状态和调节滑动变阻器滑片，电路消耗的最大功率为30W三、填空题（本大题共6小题，每小题4分，共24分）14．如图所示，a、b分别为两个条形磁体的某一端磁极，根据图中磁感线的分布，可以判断a、b为______（选填“同名”或“异名”）磁极，其中a为______极．15．辨别火线和零线可以用试电笔，手指接触笔尾金属体，笔尖接触电线的裸露部分，氖管发光表明笔尖接触的是______线；电饭锅、电冰箱等金属外壳的用电器应使用______（选填“二”或“三”）孔插座更安全．16．许多重大火灾都是由于线路故障造成的，其中一个原因是由于导线连接处接触不良，使得该处阻值增大，消耗的电功率______（选填“减小”或“增大”），局部过热，引发火灾．假设某线路的导线连接处电阻为1Ω，通过此处的电流为10A，则100s内电流通过此处产生的热量为______J．17．某学校共有60W的普通照明灯泡100盏，平均每天用4h．如果都改用40W的日光灯，不但省电，而且比原来更亮了，该校一天可节约用电______度；小明家的电能表的铭牌标有“220V 20A”，最多可以装40W的日光灯______盏．18．李芳家的电能表上标着“3000revs/（kW•h）”．她用该电能表测量家中额定电压为220V电热水器的功率：她仅让该电热水器正常工作，观察到电能表转盘在36s内转了30转，则她测量的电热水器的功率为______W；当其两端电压为110V时，该电热水器的实际功率为______W．19．如图所示的电路中，电源电压保持不变，L2灯的电阻为R0，当仅闭合开关S1，甲、乙两表均为电流表时，甲、乙两表的示数分别为I1和I2，则L1灯的电阻为______；当开关S1和S2都闭合，甲、乙两表均为电压表时，则甲、乙两表的示数之比为______．（不计温度对电阻的影响）四、综合题（本大题共6小题，共37分）解题中要求有必要的分析和说明，计算题要有公式和数据代入过程，结果要有数值和单位．20．如图所示，R1的阻值为20Ω；闭合开关S，当滑动变阻器的滑片P移到a端时，电流表示数为0.3A；当滑动变阻器的滑片P移到b端时，电流表示数为0.1A；求：（1）电源电压；（2）滑动变阻器最大电阻值．21．小明家新买了一台电热水壶，查阅说明书可知，其内部电热丝的阻值为48.4Ω，将其接在220V家庭电=4.2×103J/（kg•℃）]路中，将1kg水从20℃加热到40℃需要100s．求：[c水（1）水吸收的热量；（2）该电热水壶加热的效率．22．沈明同学做“测定小灯泡电阻”的实验，已知小灯泡的额定电压为2.2V，不发光时的电阻约为10Ω，电源选用两节新干电池．请你完成下列内容：（1）如图1所示，请你用笔画线代替导线，正确连接好实验电路；（2）闭合开关后，他发现小灯泡不亮，电流表指针偏转，电压表示数几乎为0，产生故障的原因可能是______；（填写字母序号）A．开关接触不良B．小灯泡灯丝短路C．小灯泡与灯座接触不良D．电流表断路32、3所示，此时小灯泡两端的电压为______V，小灯泡正常发光时的电阻为______Ω．②他通过计算发现灯丝的电阻是不同的，同时还了解到其他同学也得到类似的结果，出现这种结果的主要原因是：______．23．沈仔细同学在探究“感应电流产生的条件”实验中，发现每次电流表指针的偏转角度不相同，于是他提出了“感应电流的大小与哪些因素有关”的问题，并做出以下猜想：猜想一：感应电流的大小与磁场的强弱有关；猜想二：感应电流的大小与导体切割磁感线的速度有关；猜想三：感应电流的大小与切割磁感线的导体长度有关．为验证自己的猜想是否正确，他选用的器材有：导体棒一根，10匝线圈和20匝线圈各一个（导体棒电阻与多匝线圈电阻近似相等），磁场强度不同的蹄形磁铁三块，灵敏电流表一块，长导线若干．请你帮他完成下列内容：（1）为了验证猜想一，他做了如下实验．①首先用图1所示的装置做实验，导体棒ab以速度v1切割磁感线，观察并记录电流表指针偏转的格数n1．②调换一块磁场强度更强的磁铁，并将导体棒换成10匝线圈，线圈的一边置于磁场中，如图2所示，并以速度v2（v2＞v1）切割磁感线，观察并记录电流表指针偏转的格数n2．请你说明他的操作中存在的问题；（2）设计出探究“猜想二”的记录数据表格．24．沈清同学在学校创新大赛上设计了一个简易多档位的电热水器．如图是他设计的电热水器的工作电路图，R1和R2是两根电热丝，其中R1＞R2．图中“○”表示接线柱，4个接线柱用1、2、3、4表示．改变接线柱1、2、3、4间的连接方式，可形成高温、中温1、中温2、低温4个不同档位，接线柱1、2相连时，热水器的功率是220W；已知高温档的功率是1100W．请你计算：（1）电热丝R1、R2的阻值；（2）热水器低温档工作时的电流．25．物理课上，老师让同学们测一个小灯泡的额定功率．已知小灯泡的额定电压为2.5V，额定功率约为1.5W．老师准备的器材有：一个蓄电池（电压约为6V），一块电流表（量程：0～0.6A，0～3A），三个开关，若干导线．另外，老师还提供以下可供选择的器材：A、定值电阻R1（阻值：10Ω）；B、定值电阻R2（阻值：200Ω）；C、滑动变阻器R P1（铭牌：20Ω1A）；D、滑动变阻器R P2（铭牌：50Ω0.5A）；请你帮助同学们设计一个实验方案，测出小灯泡的额定功率（电路不可重组、不能忽略温度对灯丝电阻的影响）．要求：（1）为测出小灯泡的额定功率，除了选择蓄电池、电流表、开关及导线外，还应选择的实验器材有______；（填写器材前面的字母序号）（2）请在虚线框内画出你所设计的实验电路图；（3）根据你所设计的电路，写出主要实验步骤和需测量的物理量；（4）写出额定功率P的数学表达式（用已知量和测量量表示）．天津市河西区2015-2016届九年级期末物理试题答案。

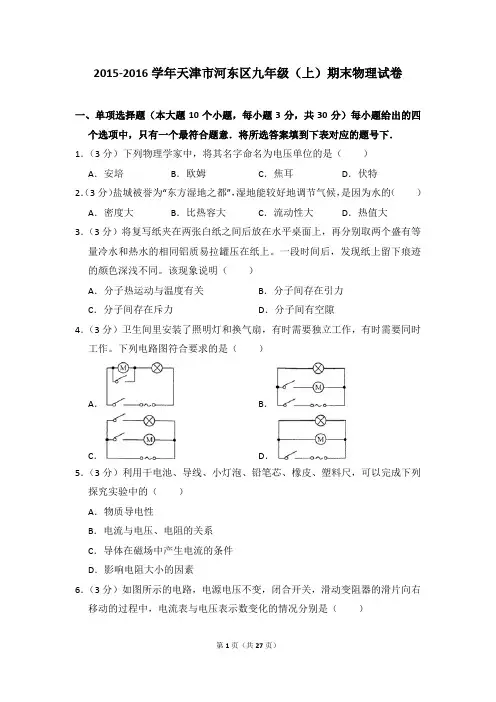

2015-2016学年天津市河东区九年级(上)期末物理试卷
