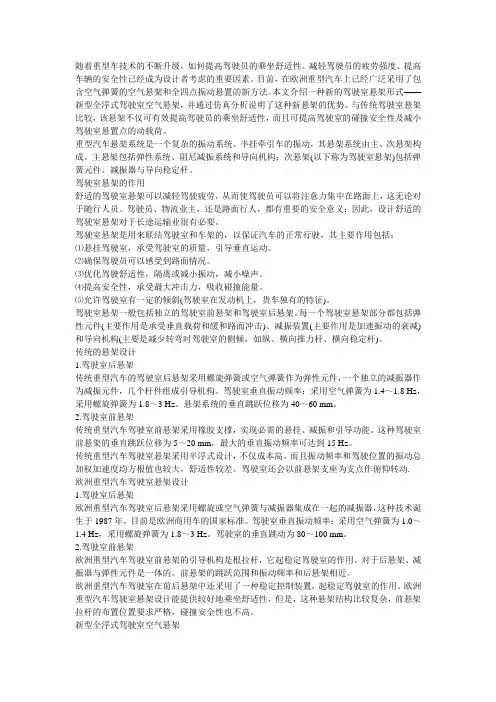

一种重型卡车驾驶室后悬置的介绍
全浮式驾驶室悬置与传统驾驶室悬置的区别
随着重型车技术的不断升级，如何提高驾驶员的乘坐舒适性、减轻驾驶员的疲劳强度、提高车辆的安全性已经成为设计者考虑的重要因素。
目前，在欧洲重型汽车上已经广泛采用了包含空气弹簧的空气悬架和全四点振动悬置的新方法。
本文介绍一种新的驾驶室悬架形式——新型全浮式驾驶室空气悬架，并通过仿真分析说明了这种新悬架的优势。
与传统驾驶室悬架比较，该悬架不仅可有效提高驾驶员的乘坐舒适性，而且可提高驾驶室的碰撞安全性及减小驾驶室悬置点的动载荷。
重型汽车悬架系统是一个复杂的振动系统。
半挂牵引车的振动，其悬架系统由主、次悬架构成。
主悬架包括弹性系统、阻尼减振系统和导向机构；次悬架(以下称为驾驶室悬架)包括弹簧元件、减振器与导向稳定杆。
驾驶室悬架的作用舒适的驾驶室悬架可以减轻驾驶疲劳，从而使驾驶员可以将注意力集中在路面上，这无论对于随行人员、驾驶员、物流业主，还是路面行人，都有重要的安全意义；因此，设计舒适的驾驶室悬架对于长途运输业很有必要。
驾驶室悬架是用来联结驾驶室和车架的，以保证汽车的正常行驶，其主要作用包括：⑴悬挂驾驶室，承受驾驶室的质量，引导垂直运动。
⑵确保驾驶员可以感受到路面情况。
⑶优化驾驶舒适性，隔离或减小振动，减小噪声。
⑷提高安全性，承受最大冲击力，吸收碰撞能量。
⑸允许驾驶室有一定的倾斜(驾驶室在发动机上，货车独有的特征)。
驾驶室悬架一般包括独立的驾驶室前悬架和驾驶室后悬架。
每一个驾驶室悬架部分都包括弹性元件(主要作用是承受垂直载荷和缓和路面冲击)、减振装置(主要作用是加速振动的衰减)和导向机构(主要是减少转弯时驾驶室的侧倾，如纵、横向推力杆、横向稳定杆)。
传统的悬架设计1.驾驶室后悬架传统重型汽车的驾驶室后悬架采用螺旋弹簧或空气弹簧作为弹性元件，一个独立的减振器作为减振元件，几个杆件组成引导机构。
驾驶室垂直振动频率：采用空气弹簧为1.4～1.8 Hz，采用螺旋弹簧为1.8～3 Hz。
悬架系统的垂直跳跃位移为40～60 mm。
陕汽德龙FC产品介绍
销销 售售 公公司司
（4）驾驶室外部： 导风板和保险杠独立安装，在正面上的导风板带有踏板和手
柄，用于清洁挡风玻璃。刮水器电动机和防水导线从车外安装； 带有泵和水面指示器的13升挡风玻璃清洗器。
半高顶驾驶室可选装顶导流罩，高顶可选用顶侧导流罩。在 运输集装箱等货物时可降低风阻，降低燃油消耗。
德龙FC结合了最大车身长用空间。对驾驶员而言，意味着宜人的 工作环境，最佳化的操纵以及布置合理的仪表，非常舒适。在长 途运输的驾驶室有舒适的便于操作的卧铺。圆角边的斜挡风玻璃 和最佳的空气导风板可保证非常流畅的空气动力性，这是较少的 尘土积累和较好的空气动力的先进的空气动力性设计，是目前国 内驾乘空间最大的车型。不论是从设计、还是性能角度都是与国 际先进水平相当的产品。
自卸车
混凝土搅拌车
1种
7种
共计：29种
运油车 2种
07年12月及08年1月份提报的17种公告
销销 售售 公公司司
销销 售售 公公司司
销销 售售 公公司司
3、德龙FC系列重卡主要配置状态
序号 1 2 3 4 5 6 7 8 9 10
配置 康明斯ISM系列发动机 （11L全电控） 法士特变速器（9、12、16档，同时可选超速档）
4.8
5.73
18100 16680 13730
4×2系列车型 6×4系列车型
销销 售售 公公司司
进气：漩流式进气扁管+弗列加空滤，完全保证进气质量，延长发动机寿命。
最大程度满足了发动机工作的空气量需求，充分发挥出 发动机的能力，达到了节约燃油的效果。
销销 售售 公公司司
车架 ： 牵引车系列采用国际先进的变截面车架（前端 940mm，后端为780mm）

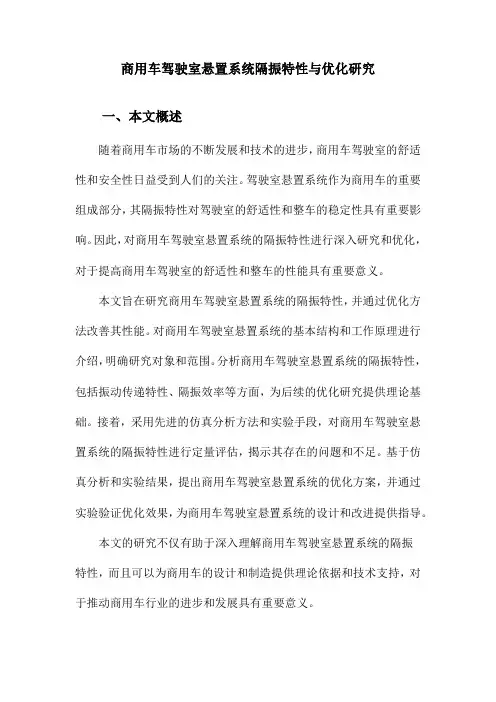

商用车驾驶室悬置系统隔振特性与优化研究
商用车驾驶室悬置系统隔振特性与优化研究一、本文概述随着商用车市场的不断发展和技术的进步，商用车驾驶室的舒适性和安全性日益受到人们的关注。
驾驶室悬置系统作为商用车的重要组成部分，其隔振特性对驾驶室的舒适性和整车的稳定性具有重要影响。
因此，对商用车驾驶室悬置系统的隔振特性进行深入研究和优化，对于提高商用车驾驶室的舒适性和整车的性能具有重要意义。
本文旨在研究商用车驾驶室悬置系统的隔振特性，并通过优化方法改善其性能。
对商用车驾驶室悬置系统的基本结构和工作原理进行介绍，明确研究对象和范围。
分析商用车驾驶室悬置系统的隔振特性，包括振动传递特性、隔振效率等方面，为后续的优化研究提供理论基础。
接着，采用先进的仿真分析方法和实验手段，对商用车驾驶室悬置系统的隔振特性进行定量评估，揭示其存在的问题和不足。
基于仿真分析和实验结果，提出商用车驾驶室悬置系统的优化方案，并通过实验验证优化效果，为商用车驾驶室悬置系统的设计和改进提供指导。
本文的研究不仅有助于深入理解商用车驾驶室悬置系统的隔振特性，而且可以为商用车的设计和制造提供理论依据和技术支持，对于推动商用车行业的进步和发展具有重要意义。
二、商用车驾驶室悬置系统隔振理论基础商用车驾驶室悬置系统的隔振特性对于提高驾驶员的舒适性和减少车辆振动对驾驶室内部构件的影响至关重要。
为了深入了解商用车驾驶室悬置系统的隔振特性，并对其进行优化研究，首先需要建立其隔振理论基础。
隔振理论的核心在于通过合适的悬置系统设计和参数调整，减少或隔离来自车辆底盘的振动传递至驾驶室。
商用车驾驶室悬置系统通常由橡胶悬置、液压悬置或空气悬置等构成，这些悬置元件具有良好的弹性和阻尼特性，能够在一定程度上吸收和衰减振动能量。
在隔振理论中，传递函数是一个关键概念，它描述了振动从输入端到输出端的传递关系。
对于商用车驾驶室悬置系统，传递函数可以通过建立系统的力学模型，结合振动分析方法来求解。
通过分析传递函数的频率响应特性，可以了解悬置系统在不同频率下的隔振效果，从而指导悬置系统的设计和优化。
商用车驾驶室悬置系统试验及参数优化
摘要由于政策导向和互联网经济爆发，国内陆上物流业蓬勃发展，重型商用车成为公路运输的主力军。
长途运输中，商用车驾驶员长期处于恶劣的振动环境下，对乘员的身心健康造成不良影响，且产生的驾驶疲劳会招致发生交通事故的隐患。
商用车驾驶室悬置系统能够有效衰减传递到驾驶室的振动能量，提升整车平顺性，并能为整车动力性和经济性等性能的发挥提供良好的保障。
因此，对商用车驾驶室悬置进行研究，于客户于制造商，都大有裨益。
首先，本文详细介绍了驾驶室悬置系统的发展历程、基本结构和功能，进行了整车道路平顺性试验，对试验采集的加速度数据按照国标要求处理后，分别以悬置振动衰减率和座椅加速度乘坐值作为评价指标，对悬置隔振性能以及整车的平顺性进行了客观评价。
试验中，悬置下方的加速度传感器采集了车架端的振动信号，作为本文理论模型的振动输入。
其次，给出了驾驶室相关参数，对弹性元件和横向稳定杆等特殊元件作了特殊处理，介绍了参数线性化的理论依据及方法。
对实际模型进行简化后，按照实际参数在ADAMS软件中建立了驾驶室悬置仿真模型，并以实测的悬下振动激励作为输入进行了振动仿真，验证了模型的精准度。
再次，根据响应面试验设计方法，对设计变量制定了多组仿真方案，根据仿真采集的数据，拟合了驾驶室地板垂向加速度和质心纵向角加速度这两个振动响应量的响应面方程，并用方差分析和统计计算方法验证了方程的显著性和有效性。
最后，根据多目标优化问题基本原理对振动响应量进行优化，对拟合的响应面方程用自适应粒子群算法进行了寻优，优化后的方案经ADAMS仿真验证，最常用车速下响应量功率谱密度峰值分别下降16%和17.3%，对应加速度均方值分别下降9.4%和8%，仿真结果的目标函数最优值与粒子群算法对方程的寻优值误差为2%，其余车速下响应量功率谱密度峰值均有明显下降，说明本文的优化工作有一定效果并且优化方法可行。
关键词：重型商用车；驾驶室悬置；ADAMS；响应面设计；粒子群算法AbstractDue to the policy guidance and the outbreak of Internet economy, the domestic highway logistics industry is booming and heavy commercial vehicles are acting as the main force of road haulage. During the process of line-haul, drivers of commercial vehicles are exposed to harsh vibrations for a long time, the resulting driving fatigue brings hidden dangers of traffic accidents and both the physical and mental health of drivers can be badly damaged. The commercial vehicle cab suspension system can effectively attenuate the vibration energy transmitted to the cab, improve the ride comfort that ensure both the acceleration performance and economic performance. Therefore, to research on the commercial cab suspension system is of great benefits to both customers and manufactures.Firstly, the development history and basic structure as well as function of cab suspension were presented in detail. Ride comfort tests were carried out，and the acceleration data was calculated according to the national standard requirements, with the vibration attenuation rate and the seat acceleration respectively used as evaluation indicators, the vibration isolation performance of cab suspension and the ride comfort were evaluated objectively. In the tests, the acceleration signal collected by the sensors underneath the suspension was transmitted from frame and used as the vibration input of the theoretical model.Secondly, the relevant parameters of the cab were given. Specialized processing for special components such as elastic components and transverse stabilizers was described detailed, after which the theory and method of parameter linearization were introduced. With several simplification of the actual model, a simulation model of cab suspension was established in the ADAMS software based on actual parameters, and several vibration simulations were carried out with the collected vibration excitation as input to verify the accuracy of the ADAMS model.Then, based on response surface methodology, multiple sets of simulation were developed for the design variables. Using the result data of the simulations, two response surface equations of the vibration responses including the vertical acceleration on cab floor and the pitch acceleration at cab centroid were fitted and used. Variance analysis and statistical calculation methods were applied to verify thesignificance and validity of the equations.Finally, the vibration responses were to be optimized based on the basic theory of multi-objective optimization. The fitted response surface equations were optimized by adaptive particle swarm optimization algorithm. The optimized scheme of parameters was verified by ADAMS simulation, in which the maximum power spectrum density of two responses at 60km/h decreased by 16%.and 17.3% and acceleration decreased by 9.4% and 8% respectively. And the maximum PSD of two responses decreased significantly at the rest speed. The optimization was indicated to have certain effects and the optimization procedure was proved to be feasible with a deviation of 2% between the optimized value coming from ADAMS simulation and the one coming from PSO algorithm as indicator.Key words: Heavy commercial vehicle; Cab suspension; ADAMS; Response surface methodology; Particle swarm optimization目录摘要 (I)Abstract (III)目录 (V)第1章绪论 (1)1.1 研究背景及意义 (1)1.2 驾驶室悬置系统概述 (3)1.3 驾驶室悬置国内外研究现状 (7)1.3.1 驾驶室悬置研究现状 (7)1.3.2 研究现状评述 (9)1.4 本文主要研究内容和方法 (10)1.4.1 研究内容及方法 (10)1.4.2 技术路线 (11)第2章ADAMS多体动力学及驾驶室悬置振动的相关理论 (12)2.1 ADAMS多体动力学基本理论 (12)2.1.1 多体动力学系统的模型组成 (13)2.1.2 ADAMS多体动力学的建模理论和求解方法 (13)2.2 驾驶室悬置振动模型简化及振动原理 (18)2.3 人体对振动的反应及平顺性评价 (25)2.3.1 人体对振动的反应和基本评价方法 (25)2.3.2 商用车平顺性评价方法 (27)2.4 本章小结 (29)第3章驾驶室悬置平顺性试验 (30)3.1 本文驾驶室悬置结构简介 (30)3.2 实车平顺性试验和数据采集 (31)3.2.1 试验方法及规定 (31)3.2.2 试验设备 (32)3.3 数据处理及平顺性评价 (36)3.4 本章小结 (40)第4章驾驶室悬置结构理论分析及建模 (41)4.1 ADAMS建模方法简述 (41)4.2 建立驾驶室悬置仿真模型 (42)4.2.1 模型参数介绍 (43)4.2.2 模型简化处理 (49)4.2.3 悬置模型的最终建立 (50)4.3 振动仿真及模型验证 (53)4.3.1 模型静态验证 (53)4.3.2 振动仿真设置 (54)4.3.3 仿真结果与试验结果精度验证 (56)4.4 本章小结 (59)第5章驾驶室悬置仿真试验设计 (60)5.1 试验设计原理及意义简述 (60)5.2 试验设计优化方法概述 (61)5.2.1 常用试验优化方法简述 (61)5.2.2 试验数据统计分析原理 (64)5.3 驾驶室悬置模型的响应面试验分析 (68)5.3.1 响应面试验设计 (68)5.3.2 进行仿真试验及数据后处理 (70)5.3.3 模型拟合及显著性检验 (73)5.4 本章小结 (76)第6 章驾驶室悬置系统参数优化 (77)6.1 悬置系统的多目标优化问题描述 (77)6.2 粒子群算法原理简述 (80)6.3 优化效果验证 (83)6.4 本章小结 (89)第7 章结论 (90)7.1 全文总结 (90)7.2 研究展望 (91)致谢 (92)参考文献 (94)攻读学位期间获得的科研成果 (98)附录A：各车速下模型准确度验证 (99)附录B：本文粒子群算法MATLAB程序 (101)第1章绪论商用车驾驶室悬置系统与乘员的乘坐安全性、舒适性以及车载货物的完整性息息相关，性能良好的驾驶室悬置系统能够使得乘员和货物的安全得到保障并提供更舒适的乘坐感受，因此，对商用车驾驶室悬置系统进行研究具有足够的实际意义。
《驾驶室悬置》课件
轻量化
为了提高车辆燃油经济性和环保 性能，未来驾驶室悬置将更加注
