静电放电操作规程
静电放电发生器安全操作及保养规程
静电放电发生器安全操作及保养规程1. 简介静电放电发生器是一种能生成高电场强度的设备，它能够通过放电的方式用于检测材料表面或接地点的电荷量，通常应用于静电带电检测、电气性能测量及一些特殊实验。
由于静电放电发生器具有高压高电场等危险性质，因此在操作过程中需要格外注意安全。
本文主要介绍静电放电发生器的安全操作及保养规程。
2. 安全操作规程2.1 电源1.静电放电发生器的电源应使用与标识一致的交流电源或直流电源。
2.在使用交流电源时，应保证电源与配电箱的电气参数一致，并注意电源线路的绝缘保护。
3.在使用直流电源时，应注意极性，确保正负极接线正确。
4.不得在高温、多尘、潮湿等恶劣环境下使用电源。
2.2 操作前准备1.操作前应先了解静电放电发生器的基本结构、工作原理及使用方法。
2.操作前应检查电源及接线，并用万用表等工具测试电流电压等参数是否正常。
3.操作前应穿戴带有橡胶底的鞋子、橡胶手套等防护用品。
4.操作前应将其它电子设备从操作区域中移除。
2.3 操作过程中的安全注意事项1.操作过程中不得触碰静电放电发生器的高压电极及高压电缆。
2.操作过程中应避免在电源开启的情况下拆卸或移动电子设备。
3.操作过程中应使用符合规定的工具和材料，严禁使用损坏或未检验合格的工具，以及切割、焊接、加工等手段破坏设备。
4.操作过程中应严格遵守安全防范措施，如使用警示标识，设置安全栏杆等。
2.4 操作后的处理1.操作结束时应及时关闭电源及电极开关。
2.操作结束后应将设备清理干净并进行检查，根据使用情况及时更换易损件。
3.操作结束后应关闭设备与电源，拆卸设备并存储到指定的位置。
3. 保养规程3.1 设备存放1.静电放电发生器应存放于干燥通风、无腐蚀性气体、低温环境下。
2.静电放电发生器应被存放在盒子或者袋子中，并严格遵守存放注意事项。
3.2 设备保养1.定期检查设备绝缘性能，保持设备表面清洁。
2.定期对电极及电缆进行检查并进行必要的更换及修理。

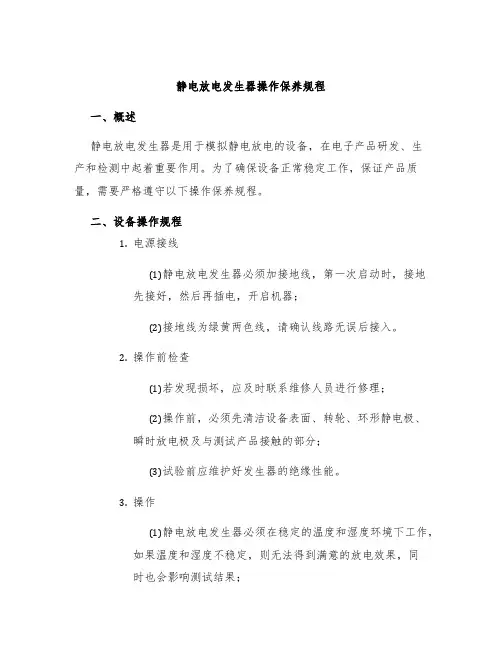

静电放电发生器操作保养规程
静电放电发生器操作保养规程一、概述静电放电发生器是用于模拟静电放电的设备，在电子产品研发、生产和检测中起着重要作用。
为了确保设备正常稳定工作，保证产品质量，需要严格遵守以下操作保养规程。
二、设备操作规程1.电源接线(1)静电放电发生器必须加接地线，第一次启动时，接地先接好，然后再插电，开启机器；(2)接地线为绿黄两色线，请确认线路无误后接入。
2.操作前检查(1)若发现损坏，应及时联系维修人员进行修理；(2)操作前，必须先清洁设备表面、转轮、环形静电极、瞬时放电极及与测试产品接触的部分；(3)试验前应维护好发生器的绝缘性能。
3.操作(1)静电放电发生器必须在稳定的温度和湿度环境下工作，如果温度和湿度不稳定，则无法得到满意的放电效果，同时也会影响测试结果；(2)操作时电极头要放在待测试物体表面上，不得空离待测试表面，当然在测量中不应向外斜移；(3)测试工作完成后要先调整电弧间隙到最小范围，清理测试表面，然后再进行下一次测试。
4.关机(1)停用时，先关闭电源开关，然后再拔掉电源线；(2)长时间不会使用时，要将发生器外部保护罩盖好，并把发生器内部清理干净，最好放进塑料袋里封存（需在湿度适宜的环境下进行，并注意放在合适的地方，以防摔坏或被碰撞）。
三、设备保养规程1.日常保养(1)使用之后要及时清洗，保证表面不被油污等物质污染；(2)清洗不用清洁剂或水，可用棉花棒沾酒精进行清洗，然后用专业擦拭剂进行擦拭；(3)必须保证机器表面无杂质，且瞬时放电极不应划伤；(4)定期检查静电放电发生器的连接线是否完好，避免因为连接线松动或老化而影响电器元件工作；(5)确保设备运行环境稳定，防止过低温度或过高湿度等因素对发生器的损害。
2.定期保养(1)每半年左右可以对瞬时放电器进行检查和维护，对瞬时放电极进行微调和磨损部位进行更换；(2)若发现放电效果较差，可以对电极进行清洗或调整，对毛细管进行细心检查；(3)对柔性电极的线路进行检查，如发现线路老化、连接部分脱落等情况，需要及时进行维修；(4)经常保持环形电容的清洁，同时检查电容的连接是否牢固。
ESD测试操作规程
静电放电（ESD）测试指引一、目的规范手机静电测试方法，达到测试的准确性和可靠性二、测试仪器设备静电放电测试仪、静电试验台、垂直耦合板、水平耦合板、静电枪三、测试样机的状态静电测试前，首先检查测试样机的按键，LCD显示，背光灯、通话等各项功能都正常，保证样机是良品。
四、测试条件测试环境：温度：15℃～35℃，湿度：30%RH～60%RH五、测试等级空气放电：+2KV、+4KV、+6KV、+8KV、+10KV（开发阶段：±10KV；量产阶段：±8KV）接触放电：+2KV、+4KV、+6KV（开发阶段：±6KV；量产阶段±4KV）垂直耦合放电：+2KV、+4KV、+6KV、+8KV、+10KV水平耦合放电：+2KV、+4KV、+6KV、+8KV、+10KV六、测试注意事项1、在进行放电操作时不要将枪头接触到人体，以免对人体产生危险（注意：高压危险）。
2、在信息收集时要详细，描述要清晰。
3、空气放电时不允许放电头接触到机壳本身（必须距离机壳5-10mm）。
4、翻盖机在测试时必须打开翻盖，然后再进行测试，滑盖机在测试时必须滑开方可进行全方位测试。
5、每次静电测试后，用接地线对枪头放电的部位放电。
然后检查放电部位的功能是否正常，再继续放电。
七、静电放电（ESD）测试流程八、测试判定标准样机出现功能暂时性（失效时间大于3秒）或永久性失效（故障不恢复）判为不合格。
出现屏闪或3秒内可自行恢复之故障判为合格。
样机出现严重外观不良(如镜片及装饰件严重掉漆)，应判定为不合格。
试验样品无功能降级故障（如通话质量下降，MP3音质降低，摄相图片画面降级），存储的信息不可丢失。
九、记录放电后进行功能测试，将测试中与到的异常情况详细清楚的记录。
附件一静电放电测试仪SANKI（NS61000-2K）的设置指南1.空气放电/接触放电设置a) 首先将SANKI（NS61000-2K）的开关电源打开（按下POWER开关）。
esd 操作规程
esd 操作规程ESD操作规程一、背景和目的静电放电（ESD）是指由于静电的聚集而产生的突然放电的现象。
在电子行业中，静电放电对半导体器件和其他敏感电子元件有着严重的破坏作用，可能导致设备运行故障或提前退化，因此需要采取相应的操作措施来防止ESD 的发生。
本操作规程的目的是规范ESD操作，确保安全和可靠性。
二、适用范围本操作规程适用于所有涉及ESD敏感环境的工作场所和任务，包括但不限于电子制造、测试、维修和运输环节。
三、ESD知识培训1. 所有涉及ESD环境的员工必须接受ESD的基础知识培训，包括ESD的原理、危害以及防护措施等内容。
2. 定期组织培训，确保员工对ESD操作规程的理解和执行。
四、地面规范1. 工作区域应使用防静电地板，地板导电性应符合规定标准。
2. 工作区域的所有金属结构应与防静电地板有良好的接地连接，确保静电在地面上得到释放。
五、工作人员防护1. 所有在ESD环境中工作的员工应穿戴合适的防静电服装，包括穿着静电防护鞋、穿静电导电服装等。
2. 所有穿戴ESD防护服的员工应定期检查服装的可靠性和有效性，有异常情况及时更换或修理。
3. 禁止在ESD环境中穿戴有导电层的珠宝、手表等物品。
六、工作台和工作区1. 工作台表面应使用静电防护材料，确保工作台表面的导电性能。
2. 工作台上不得放置静电产生物品，如塑料袋、尼龙绳等。
3. 工作区必须保持整洁，防止静电聚集。
七、工具和设备1. 所有工具和设备应符合静电放电标准，如使用能够消除静电的工具，或使用带有ESD防护层的工具等。
2. 定期检查和维护工具和设备的防护性能，损坏的工具和设备应及时修理或更换。
3. 禁止在工具和设备上使用不符合静电放电标准的清洁剂和溶剂。
八、物料管理1. 所有进入ESD环境的物料必须经过合适的防护处理，如使用防静电包装材料、存放在防静电容器中等。
2. 员工在处理ESD物料时必须穿戴好防静电手套，并遵循正确的处理方法。
九、ESD事件管理1. 所有ESD事件必须立即报告，包括但不限于电击、设备损坏、设备故障等。
设备防静电放电的操作规程
设备防静电放电的操作规程一、前言静电在现代生产中是一种普遍存在的问题。
如果不采取适当的措施，静电可能会对设备和人员造成严重的危害。
为了确保生产安全和设备的正常运行，制定本《设备防静电放电的操作规程》。
二、目的本规程的目的是为了规范操作，防止静电带来的危害，保障人员和设备的安全。
三、适用范围本规程适用于所有在生产线上操作设备的人员。
四、主要内容4.1 操作前的准备工作（1）操作人员应穿戴防静电服，并确保服装的接地线连接良好。
（2）确认操作环境没有积累过多静电，如发现有静电积聚，应及时清除。
（3）对设备进行检查，确保设备的防静电措施完好有效。
4.2 操作过程中的防静电措施（1）操作人员应避免使用具有导电性的工具或材料，如金属扳手、导电胶带等。
（2）操作人员应保持良好的接地状态，确保自身与设备电势平衡。
（3）在操作过程中，尽量减少与设备接触的时间，避免产生静电摩擦。
（4）操作人员应注意操作过程中的静电防护区域，严禁携带静电感应物品进入该区域。
4.3 操作后的处理（1）操作结束后，将设备与地面的接地线断开。
（2）清除操作区域内的静电，如有必要，可使用静电消除器进行处理。
（3）对操作设备进行检查，确保设备无异常。
五、常见问题及应对措施5.1 静电积聚过多若发现静电积聚过多，应立即停止操作，进行静电清除处理，并对设备进行检查。
5.2 防静电装置损坏若发现防静电装置损坏，应立即报告维修人员进行维修或更换。
5.3 操作人员未穿戴防静电服应立即要求操作人员更换为防静电服，并进行相关培训和提示。
六、安全注意事项（1）操作人员必须严格按照操作规程进行操作，不得擅自修改或绕过防静电措施。
（2）发现设备异常时，应立即报告负责人并停止操作，直至问题解决后方可继续。
（3）定期对设备和防静电设施进行检查和维护，确保其正常工作。
七、总结本规程旨在通过规范操作和采取预防措施，确保设备防静电放电措施的有效性，以保障生产安全和设备正常运行。
操作规程_静电放电发生器
6.RIGHT 向右
7.SELECT 设定 8.RUN/PAUSE 运行/暂停
放电次数：若光标在这行，可通过3、6键选择要改的位 数，再通过1、2键来增大或减小该数字，若为0，则默认为 最大值9999且只在‘设定放电’和‘自动放电’下设置才 有效
UP,DOWN用来上下移动光标，光标所在的行即为选择使 能行； SELECT用于对光标所在行选择切换功能； LEFT,RIGHT可以左右移动光标，主要用于时间间隔、放 电次数、电压设定的数值改变； ADD,REDUCE用于对光标所在位置的数字加/减； RUN/PAUSE用于运行和停止。 注：气隙放电只能在单次放电模式下运行，其它放电模 式下无效。
6. 对仪器进行日常维护保养。
极性切换：若光标在这行，按‘SELECT'可选择‘正压’或 ‘负压’。切换前，须把‘高压上电’选择‘否’，否则 操作无效（4、5、7键有效）
四种模式：若光标在这行，按‘SELECT'可选择放电模式为 ‘单次放电’、‘设定放电’、‘连续放电20pps’、‘自 动放电’（4、5、7键有效。只有在‘接触放电’模式下才 可对其进行选择）
设备操作规程
一. 使用流程 1. 连接电源POWER IN并上电，连接H.V OUT放电枪，打 开后面板‘POWER ON'开关。
版本
A0
编号 图示
设备名称
编制静电放电发生器审核 批准FS510301
日期
三. 操作界面各项菜单功能简介
放电模式：若光标在这行，按‘SELECT'可切换‘接触放电
’或‘气隙放电（4、5、7键有效）
注意事项 1.如果做接触放电试验，选用尖锥形的放电电极，要使放电枪确 实与被试品接触，并保持放电姿势不动。如果做气隙放电试验， 选用球形的放电电极，用手扣住枪机将放电枪接近试品（不能接 触），直到放电发生为止。然后移开枪身松开枪机，按试验要求 的时间间隔，再重新扣住枪机将放电枪向试品靠近，直至另一次 放电发生为止（气隙放电选用手动的单次放电模式）。 2.换放电电极及插入放电枪必须在断电情况下进行。 3.极性切换之前，高压上电须选择‘否’，否则无法切换。 4.试验应在正常操作时，操作人员可能触摸到被测设备表面上的
esd操作流程
esd操作流程ESD操作流程引言静电放电（Electrostatic Discharge，简称ESD）是指在两个物体之间发生的静电放电现象，可以对电子元器件和设备造成损害。
为了防止静电放电对设备的损害，我们需要遵循一定的ESD操作流程。
本文将介绍一种常见的ESD操作流程，以帮助读者正确并安全地进行ESD操作。
一、准备操作环境在进行ESD操作之前，我们需要确保操作环境符合ESD防护要求。
具体包括以下几个方面：1. 确保操作区域没有静电积聚的物体，如塑料袋、塑料薄膜等。
2. 确保操作区域的地面是导电的，可以使用导电地垫或导电地板。
3. 确保操作人员穿戴合适的防静电服，并正确接地。
4. 在操作区域设置合适的ESD防护设备，如ESD工作台、ESD手套等。
二、进行ESD操作1. 静电放电前的准备工作在进行任何ESD操作之前，我们需要进行一些准备工作：（1）确认操作人员已经穿戴好防静电服，并正确接地。
（2）确认所需操作的器件或设备已经处于ESD安全状态，如接地或包装在防静电袋中。
2. 静电放电的操作步骤（1）触碰接地物在进行ESD操作之前，操作人员应该触碰接地物，以释放身体上的静电。
常用的接地物包括接地插座、导电器具等。
（2）佩戴防静电手套在进行ESD操作时，操作人员应佩戴合适的防静电手套。
防静电手套能够有效地防止静电放电。
（3）取出器件或设备操作人员在佩戴好防静电手套后，可以取出需要操作的器件或设备。
在取出过程中，要尽量避免与其他物体发生碰撞，以防止产生静电。
（4）进行操作在进行ESD操作时，要注意以下几点：- 尽量避免直接触摸器件的金属引脚或接触面，以减少静电放电的风险。
- 如果需要使用工具，要确保工具是防静电的，并正确接地。
- 在操作过程中，要尽量避免与其他人员或物体产生静电。
（5）放回器件或设备在完成ESD操作后，操作人员要将器件或设备放回原来的位置。
在放回过程中，要注意避免与其他物体发生碰撞，以减少静电放电的风险。
静电放电设备操作规程
静电放电设备操作规程静电放电设备是一种用于将物体上的静电释放的设备。
静电放电设备在很多行业中都被广泛应用，如电子制造、化工、医药等领域。
为了确保操作过程的安全和稳定性，必须遵守一定的操作规程。
以下是静电放电设备的操作规程，供参考。
1. 设备检查和准备a. 在使用之前，检查设备是否完好无损，包括电源线、接地线、导电材料等是否存在破损或老化等情况。
b. 检查设备的电源是否正常，确认电源开关处于关闭状态。
c. 确保工作区域的安全和整洁，避免任何可能引发静电的火源或易燃物质存在。
d. 将静电放电设备置于稳定的工作台面上，并确保设备与地面接触良好。
2. 操作步骤a. 穿戴防静电服、防静电鞋等防护设备，保持身体和工作环境的导电性。
b. 在操作之前，关闭其他可能产生静电的设备，如电脑、电视、手机等。
c. 将需要放电的物体放置在放电区域内，确保物体与静电放电设备之间有一定距离。
d. 打开静电放电设备的电源开关，将放电头靠近需要放电的物体，保持一段适当的距离。
e. 缓慢移动放电头，使其接触到物体表面，并保持一定的时间，以确保静电得到充分释放。
f. 在放电结束后，关闭静电放电设备的电源开关，将放电头离开物体表面，等待放电头完全冷却后方可收起设备。
3. 安全注意事项a. 在操作过程中，严禁将放电头接触到易燃或易爆物质的表面，以免引发火灾或爆炸。
b. 静电放电设备应避免与湿润物体接触，以免损坏设备或引发其它意外事件。
c. 使用静电放电设备的人员应定期接受相关培训，了解设备使用方法和注意事项。
d. 在使用静电放电设备时，必须保持专注和注意力集中，防止发生意外事故。
e. 设备使用完成后，应及时关闭电源开关，将设备放置在干燥、通风的地方，避免损坏和意外触电。
4. 维护和保养a. 定期检查静电放电设备的电源线、接地线和导电材料等是否存在破损或老化现象，如有问题及时更换。
b. 定期清洁设备表面和放电头，以确保设备性能的稳定和可靠。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ONYX30静电放电发生器操作规程
ONYX30静电放电发生器是模拟1）操作人员或物体在接触设备时的放电；2）人或物体对邻近物体的放电。
此仪器使用时可产生高达30kV的静电电压，因此在使用ONYX30前应仔细阅读操作规程，并由专业人员来操作。
警告：
●只有经过专业培训的人员才能使用该仪器；
●试验中，操作人员必须穿防护服；
●试验中，不得接触放电电极头；
●更换放电电极头或者极性时必须断电；
●试验过程中不得接触被测物体；
●不得在有爆炸危险的地方操作静电放电发生器；
●带有心脏起搏器或类似设备的人员不得使用或接近静电放电发生器；
●确保仪器的接地良好；
●应保证静电放电发生器周围环境的干燥；
●不得随意打开静电放电发生器，如发现设备故障，应立即停止使用，由专业维修人员检
修或送厂家维修。
1、ONYX30静电放电发生器的操作说明
1）根据试验要求配备好电极及电源；
2）检查放电发生器及EUT的接地，确保接地良好；
3）长按触发键打开放电发生器，主要操作控制面板如图2：
图1 电源键及极性切换键
图2 控制界面
（1）Discharge counter（放电计数）：可以选择计数：向上“↑”向下“↓”
当向下计数时，可以设置计数点1-9999
当向上计数时，重置值为0；向下的重置值为之前设定值；（2）Repetition/frequency（重复/频率）：设置频率
空气放电：single/anto
接触放电：single/0.1/0.2/0.5/1/2/5/10/20Hz
（3）Power off（关机）：持续按3s关机
（4）Battery（电池）：显示电池剩余量
（5）Sub-menu（子菜单）：选择进入ONYX30子菜单
（6）Discharge mode
接触放电空气放点
图3 放电头（上：接触放电头，下：空气放电头）
（7）RC network（RC网络）：显示当前RC模块
（8）Polarity （极性）：设置/显示极性：+/-
（9）Voltage（电压）：设置/显示电压
图 4 电压设置
4）按正确方法握住放电枪同时按放电开关对EUT进行放电；
5）试验结束后，长按3s右下角的关机键，并把静电放电枪放回仪器箱内。
注：试验应选择EUT敏感的点或者表面进行放电；在放电过程中，放电枪尖端应保持与EUT的表面垂直。
3、日常检查静电放电发生器的方法
1）检查仪器的校准标识，确保静电放电发生器在校准有效期内；
2）检查仪器的接地线、放电回路电缆是否与接地参考平面有效连接；
3）按空气放电的方式，换上空气放电电极，对地或者接地参考平面进行空气放电，观察是否有电火花，如有属于正常，没有属于不正常，应联系检修。
4、保养和维修
1）使用完毕后应切断仪器电源，并将静电放电枪及附件放入仪器箱内；
2）确保仪器使用的环境干燥；
3）ONYX30静电放电发生器故障应由专业维修人员检修或送HAEFEL Y公司维修。
