九年级物理—— 欧姆定律 (人教版)附答案
单元测试（五）欧姆定律
(时间：60分钟总分：100分)
1.(黑龙江中考)如图所示是小明设计的实验探究电路，AB是一段铅笔芯，C为可以自由移动的金属环，且与铅笔芯接触良好，当C左右移动时，电压表V1和V2示数同时发生变化，可得出多组实验数据，通过此实验探究可以验证的结论是( )
A.在串联电路中，电流处处相等
B.在串联电路中，总电压等于各部分电路两端电压之和
C.在串联电路中，总电阻等于各部分电路电阻之和
D.电压一定时，电流与电阻成反比
2.如图所示，研究电流跟电压、电阻的关系，分“保持电阻不变”和“保持电压不变”两步进行，在“保持电阻不变”时，实验要求( )
A.保持R′的滑片位置不变
B.保持R两端电压不变
C.保持R不变，调节R′的滑片到不同的位置
D.保持电路中的电流不变
3.照明电路的电压为220 V，对人体安全的电压不高于36 V;当通过人体的电流为1 mA左右，会使人感觉发麻;当通过人体的电流为30 mA时，就会使人感到剧痛，甚至神经麻痹，肌肉剧烈收缩，自己无法摆脱电源，有生命危险.由以上数据可知，普通人的电阻接近于( )
A.1×102Ω
B.1×103Ω
C.4×104Ω
D.2×105Ω
4.(广州中考)如图所示的电路中R1>R2，电压表V的示数为6 V，电压表V1的示数( )
A.等于6 V
B.大于3 V
C.等于3 V
D.小于3 V
5.(福州中考)如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都能正常工作，甲、乙两个电表的示数之比是2∶3，此时灯L1，L2的电阻之比是( )
A.2∶1
B.1∶2
C.3∶2
D.2∶3
6.(盐城中考)手机工作原理可简化为如图所示电路，R是阻值已知的定值电阻，U是手机工作部件两端的电压，I是电路中的电流.手机在工作过程中，电池的电压会发生变化，U与I的比值随I的变化而变化.手机正常工作时，要对U和I进行监测，若测量出U R，则( )
A.只能监测U
B.只能监测I
C.既能监测U，也能监测I
D.既不能监测U，也不能监测I
7.(咸宁中考)请根据下表给出的多组电压表和电流表的数据，判断分析，该电路可能是图示电路图中的( )
8.(济宁中考)小梦将定值电阻R1与滑动变阻器R2接入电压为U的电路中，如图所示，闭合开关S，当滑动变阻器的滑片由某位置调到另一位置时，R1上的电压变化ΔU1=|U1-U1′|，滑动变阻器上的电压变化ΔU2=|U2-U2′|，关于ΔU1与ΔU2的大小比较，下列判断正确的是( )
A.ΔU1＞ΔU2
B.ΔU1=ΔU2
C.ΔU1＜ΔU2
D.无法比较
9.实验室有甲、乙两只灯泡，不考虑温度对灯泡电阻的影响，甲标有“15 V1.0 A”字样，乙标有“10 V0.5 A”字样.现把它们串联起来，则该串联电路两端允许加的最高电压为( )
A.25 V
B.15 V
C.17.5 V
D.10 V
10.(遵义中考)如图所示的电路，将AB两端接入10 V电源，电压表示数为3 V，拆去AB两端电源，再将CD两端接入10 V电源，电压表示数为7 V，则R1∶R3的值为( )
A.1∶1
B.7∶3
C.49∶9
D.100∶21
二、填空题(每空2分，共18分)
11.在家庭电路中不能用湿手触摸开关，因为在潮湿的情况下，人体的电阻会__________，在电压一定的情况下，通过人体的电流会______.(填“变大”“变小”或“不变”)
12.(遂宁中考)如图所示电路，R1=20 Ω，U=6 V.若只闭合开关S1、S3，则R1、R2的连接方式是联，此时电流表示数为0.5 A，则R2=__________ Ω.
13.(北京中考)如图所示的电路中，电源两端的电压不变，定值电阻R的阻值为R0.闭合开关S，当滑动变阻器接入电路中的电阻值为10 Ω时，电压表的示数为U0，断开开关S，把电阻R换成阻值为3R0的另一定值电阻，闭合开关S，调节滑动变阻器滑片P的位置使电压表的示数仍为U0，则此时滑动变阻器接入电路中的电阻值为_________Ω. 14.(上海中考)在图中所示的电路中，将电压表V1，V2正确连入电路，闭合开关S，电路正常工作，各电表的示数均不为零，移动滑动变阻器R2的滑片P，电压表V1与电流表A示数的比值不发生变化，电压表V2与电流表A示数的比值发生变化.
(1)电压表V2测量的是_______两端的电压.
(2)若电压表V1与V2示数的比值逐渐变小，则变阻器的滑片P正在向______端移动(填“a“或“b”).
15.在研究“并联电路电阻的特点”时，某小组同学猜测人体有电阻，于是他们将电压为6 V的电池组与一个小量程电流表串联在一起，然后让一位同学用手紧握住从电路A、B两端引出的铜裸线，观察电流表的示数.紧接着再并联第二位同学、第三位同学.研究过程如图所示.请仔细观察图中的实验和电流表示数的变化情况，然后归纳得出初步结论(绝对不允许用220 V电源做这个实验).
(1)比较图a或b或c可知：_________________________________________________________.
(2)比较图a和b和c可知：_________________________________________________________.
三、实验探究题(每空2分，共30分)
16.(泰州中考)如图所示是“探究通过导体的电流与电压、电阻的关系”的电路图.所用实验器材是：电源(6 V)、电流表(0～0.6 A)、电压表：(0～3 V) 、电阻箱(0～999.9 Ω)、滑动变阻器(40 Ω2 A)、开关、导线若干.
(1)探究电流与电压的关系时，所测得的几组电流、电压值见表1，分析表中数据可知：电阻箱接入电路的阻值为______Ω；当导体的电阻一定时，通过导体的电流与导体两端的电压成________关系.
(2)探究电流与电阻的关系时，应调节_______改变接入电路中的阻值，并调节______使电压表的示数保持相同，读出电流值.所测几组数据见表2.分析表中数据可知：电阻箱两端的电压为_______V，当导体两端的电压一定时，通过
导体的电流与导体的电阻成_______关系.
(3)就本实验所用器材，在探究电流与电阻的关系时，若保持电阻箱两端的电压为2 V，为能完成实验，电阻箱可接入电路的阻值范围是______至_______(保留一位小数).
17.(长春中考)在测量小灯泡正常发光时电阻的实验中，电源电压为3 V，小灯泡的额定电压为2.5 V，如图是连接的部分电路.请按要求完成下列问题：
(1)用笔画线代替导线，将图中的电路连接完整.
(2)闭合开关前，滑动变阻器的滑片应置于_________(填“左”或“右”)端.
(3)连接好电路后，闭合开关，无论怎样移动滑片，小灯泡始终不发光，电压表示数始终为0，电流表示数有变化，则出现故障的原因可能是_________.
(4)排除故障后，闭合开关，移动滑片，当小灯泡正常发光时，电流表示数如图所示，此时小灯泡的电阻为_____Ω.
18.某同学想测定电阻R x的阻值.供选择的器材有：一个电源(电压不变、电压数值未知)，一个已知电阻R0，电压表(最大量程大于电源电压)，单刀双掷开关.该同学根据如图所示的电路进行实验：
(1)使单刀双掷开关S接_______，读出此时电压表的示数，即电源电压U.
(2)使单刀双掷开关S接_______，读出此时电压表的示数，即R0两端电压U0.
(3)电阻R x=___________________.
四、解答题(第19题10分，第20题12分，共22分)
19.(衡阳中考)如图所示电路中，电源电压不变，灯L标有“4 V 0.5 A”字样，定值电阻R的阻值为10 Ω.闭合开关S，灯L正常发光.则
(1)电流表的示数是多少？
(2)电源电压是多大？
20.(青海中考)如图所示的电路中，灯泡的电阻R L =12 Ω，正常发光时的电压为12 V ，R 2=12 Ω，当开关S 1、S 2都闭合时，电流表的示数为1.2 A ，这时灯泡正常发光.
(1)求电源电压；R 1的阻值；
(2)当开关都断开时，灯泡两端的电压.
参考答案
1.B
2.C
3.B
4.B
5.B
6.B
7.D
8.B
9.C 10.C
11.变小 变大 12.并 30 13.30 14.(1)R 2或电源 (2)b 15.(1)人体有电阻 (2)并联电路中，并联的电阻越多，总电阻越小 16.(1)5 正比 (2)电阻箱 滑动变阻器 2 反比 (3)3.4 20
17.(1) (2)右 (3)灯泡短路 (4)12.5 18.(1)1 (2)2 (3)(U-U 0)R 0/U 0
19.(1)由图可知：定值电阻R 与灯泡串联，电流表测量电路中的电流；闭合开关S ，灯L 正常发光，说明灯泡两端电压是4 V ，电流是0.5 A.所以电流表示数为0.5 A. (2)根据欧姆定律得：U R =IR=0.5 A ×10 Ω=5 V,根据串联电路的电压特点得：电源电压为U=U L +U R =4 V+5 V=9 V.
20.(1)开关S 1、S 2都闭合时，灯泡与定值电阻R 1并联，此时灯泡正常发光，电源电压U=U 1=12 V ；通过灯泡的电流：I L =
L R U =12Ω12V =1 A 通过R 1的电流：I 1=I-I L =1.2 A-1 A=0.2 A ，R 1的阻值：R 1=1I U =0.2A
12V =60 Ω (2)开关S 1、S 2都断开时，灯泡与定值电阻R 2串联由欧姆定律得：电路电流I=2
L R R U
+=12Ω12Ω12V +=0.5 A 灯两端的电压U L ′=IR L =0.5 A ×12 Ω=6 V。
人教版初中物理九年级第十七章《欧姆定律》测试题(含答案)
人教版初中物理九年级第十七章《欧姆定律》测试题（含答案）一、单项选择题1、小林同学在“探究串联电路中用电器两端电压与电源两端电压的关系”时，如图所示电源电压U=6V保持不变。
他闭合开关时发现两只灯泡都不亮，用电压表分别测出ab、bc、ac 两点之间的电压为U ab=6V、U bc=0V、U ac=6V。
若电路只有一处故障，则应是（）A．灯泡L1短路1B．灯泡L1断路1C．灯泡L2短路1D．开关S断路2、如图所示，电源电压保持不变，R为定值电阻，L为小灯泡。
闭合开关S，电路正常工作。
一段时间后，两电表的示数都变大，则该电路中出现的故障可能是（）A．定值电阻R短路B．小灯泡L短路C．定值电阻R断路1D．小灯泡L断路3、在探究“导体电流与电阻关系”时，选择了5Ω、10Ω、15Ω、20Ω四个电阻进行实验，实验电路图如图所示。
下列说法正确的是（）A．闭合开关前，滑动变阻器的滑片应置于最左端B．用10Ω电阻实验，读数时的滑片位置比5Ω电阻读数时更靠左C．实验过程中移动滑片的作用是控制电阻两端的电压一定D．实验获得多组数据是为了减小实验误差4、如图甲所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，下列说法正确的是（）A．电源电压是3VB．定值电阻R的阻值是60ΩC．若定值电阻R接触不良时，电流表示数为0，电压表示数为9VD．滑动变阻器的阻值范围是0-18Ω5、如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，它的金属滑片P 是杠杆的一端，杠杆可绕支点O自由转动，下列说法正确的是（）A．油位越高，流过R的电流越大B．油位越高，R两端的电压越大C．R、R0在电路中是并联的D．油量表是由电流表改装而成的6、如图所示，当开关S闭合时，电阻R1与R2串联，甲、乙两表的示数之比为3：1，若甲、乙两表都是电流表，则断开开关S后，甲、乙两表的示数之比为（）A．1：2B．2：3C．3：1D．1：37、如图所示，电源电压18V，且保持不变，电流表接“0～0.6A”量程，电压表接“0～15V “量程，灯泡上标有“6V 0.5A“字样，不考虑温度对灯丝电阻的影响。
2024-2025学年人教版九年级物理全一册《第十七章欧姆定律》单元检测卷-附答案
2024-2025学年人教版九年级物理全一册《第十七章欧姆定律》单元检测卷-附答案一、选择题。
1、几位同学学习了欧姆定律后，根据I=UR ，导出了R=UI．于是他们提出了以下几种看法，你认为正确的是（）A．导体电阻的大小跟通过导体中的电流成反比B．导体电阻的大小跟加在导体两端的电压成正比C．导体电阻的大小跟通过导体中的电流和加在导体两端的电压无关D．导体两端不加电压时，导体的电阻为零2、由欧姆定律I=UR 导出R=UI，以下说法中正确的是（）A．加在导体两端的电压越大，则导体的电阻越大B．通过导体的电流越大，则导体的电阻越小C．导体的电阻在电流减小到零时非常大D．以上说法都不对3、用如图所示的实验电路图“探究电流与电压、电阻的关系实验”,下列注意事项错误的是（）A．连接电路时,开关应该是断开的B．连接滑动变阻器时,滑片要滑到阻值最小的位置C．连接电表时,必须使电流从“+”接线柱流入,从“-”接线柱流出D．每次更换电阻后,要调节变阻器,使电压表的示数相同4、如图，在探究电流与电阻的关系实验时，将a b 间的电阻由15Ω换成10Ω时，下一步操作是（）A．读出电流表与电压表的示数B．将滑片P向左移动C．将滑片P向右移动D．适当减少电池的节数5、某同学利用下图所示的电路做“伏安法测电阻”的实验，已知电源电压恒为6 V，滑动变阻器标有“20 Ω，1 A”字样，实验中该同学填写的实验数据如下表所示．①该同学测得此电阻的阻值约为10 Ω；①序号“3”的实验中，滑动变阻器与待测电阻的阻值之比为1:2；①序号“1”和“4”的实验数据表明待测电阻R，不是定值电阻；①仅用该同学的实验器材就能探究电流与电压的关系．上述关于实验的几种说法中正确的是A．①①B．①①C．①①①D．①①6、对公式R=U/I下列说法中正确的是（）A．导体电阻的大小跟它两端的电压和通过的电流无关B．导体电阻的大小跟导体中的电流成反比C．导体电阻的大小跟导体两端的电压成正比D．当导体两端的电压为零时，导体的电阻也为零7、下列关于电流、电压、电阻的关系说法正确的是（）A．电压大的电路中电流一定大B．电阻大的电路中电流一定小C．导体中的电流与电压、电阻无关D．导体中的电阻与电流、电压无关8、关于电流、电压和电阻的关系，下列说法正确的是（）A．导体电阻跟导体两端的电压成正比，跟导体中的电流成反比B．有电流通过这段导体，这段导体两端一定有电压C．通过导体的电流越大，这段导体的电阻一定越小D．两个电阻中的电流相等，则两电阻一定是串联9、如图所示，电源电压保持不变，闭合开关S，滑动变阻器滑片向右滑动过程中，说法正确的（）A．滑动变阻器接入电路电阻变大，电压表V示数变大B．电流表A1示数变小，电流表A示数变大，电压表V示数不变C．电流表A与A1示数之差变小，电压表V与A示数之比变大D．电压表V与电流表A1示数之比变大，电压表V与电流表A示数的乘积变小10、如图所示的电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（）A．电压表的示数变大B．电流表A1和电流表A2的示数均减小C．电流表A1的示数与电流表A2的示数之差减小D．电压表V的示数与电流表A1的示数比值不变二、填空题。
人教版物理九年级全一册第十七章 欧姆定律 测试卷 含答案
第十七章学情评估一、选择题(每题3分，共30分)1．对欧姆定律的理解，下列说法中错误的是()A．对同一导体，导体中的电流与这段导体两端的电压成正比B．在电压不变时，导体的电阻愈大，通过的电流则愈小C．在电压相同时，导体的电阻与电流成反比D．对同一导体，导体两端的电压与通过电流的比值不变2．对人体安全的电压不高于36 V，能引起人感觉的最小电流约为1 mA，人体允许通过的安全电流小于10 mA，则人体的电阻大约为()A．36 ΩB．360 ΩC. 3 600 ΩD. 36 000 Ω3．下图为定值电阻甲和乙的电流与电压的关系图象，将它们串联后接入电路中。
关于通过甲、乙两电阻的电流大小及电阻两端的电压关系，正确的是()A．I甲＝I乙B．I甲＞I乙C．U甲＜U乙D．U甲＝U乙4．某输液警报器能在药液流完时，通过电铃发声报警，该报警器内部有一可变电阻R，其阻值随管内液体的减少而减小，通过电铃的电流需要达到一定大小时电铃才能发声。
下列几个电路中符合报警要求，且当输液管内液体越少，电表的示数也越小的是()5．如图所示，定值电阻R1＝50 Ω，R2＝10 Ω，开关S闭合时，R1、R2两端的电压分别是U1、U2，通过的电流分别是I1、I2，下列关系正确的是()A．I1∶I2＝1 ∶1B．I1∶I2＝1 ∶2C．U1∶U2＝1 ∶1D．U1∶U2＝2 ∶16．如图所示的电路中，电源电压不变，闭合开关S，L1、L2均正常发光。
一段时间后，两个电表的示数都变大，如果只有L1或L2一处发生了故障，则下列判断正确的是()A．L1短路B．L2短路C．L1断路D．L2断路7．如图所示，电源电压保持不变，闭合开关，在滑动变阻器的滑片P向右滑动的过程中()A．电流表A2示数不变B．电流表A2示数变小C．电压表V示数变小D．电流表A1示数变大8．小明在探究通过导体的电流跟电阻的关系实验中，如图甲所示，电源电压恒为6 V，根据测量数据得到如图乙所示的图象。
九年级物理《17.2欧姆定律》基础计算题题(人教版附答案)
深圳龙文一对一九年级物理《17.2欧姆定律》基础计算题题（人教版附答案）1、如图所示的电路中，电阻R1为5Ω．当开关S断开时，电流表的示数为2A；当开关S闭合时，电流表的示数为2.5A，此时灯泡L正常发光．求：（电源电压保持不变）（1）电源电压U；（2）灯泡正常发光时的电阻R2．（3）灯泡正常发光时整个电路的总电阻R．2、如图甲所示的电路中，电源电压保持6V不变，R1的阻值为10Ω。
闭合开关S，电压表的示数如图乙所示。
（1）求通过电阻R1的电流；（2）求电阻R2的阻值；3、如图所示电路中，电源电压不变，灯L标有“4V、0.5A”字样，定值电阻R的阻值为10Ω。
闭合开关S，灯L正常发光．则（1）灯泡正常发光时的电阻？（2）电流表的示数是多少？（3）电源电压是多大？4、有的小汽车前排座位中安装有高低档的电加热，其工作原理相当于如图所示的电路图，其中R1＝12 Ω，R2＝6 Ω，闭合开关后，通过R1的电流为2 A.求：(1)R1两端的电压；(2)通过R2的电流．5、如图甲所示，在2015年某工厂要研发一种新型材料，要求对该材料的承受的撞击力进行测试．在测试时将材料样品（不计质量）平放在压力传感器上，闭合开关s，由静止自由释放重物，经撞击后样品材料仍完好无损．从重物开始下落到撞击样品的这个过程中，电流表的示数I随时间t变化的图象如图乙所示，压力传感器的电阻R随压力F变化的图象如图丙所示．电源的电压=24V，定值电阻R0=10Ω．求：（1）在重物下落的过程中，压力传感器的电阻是多少？（2）在撞击过程中，样品受到的最大撞击力是多少？6、如图所示，R1=20Ω，闭合开关，电压表和电流表的示数分别为6V和0.5A．求（1）通过电阻R1的电流；（2）电阻R2的阻值．7、如图1所示，电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，当变阻器的滑片P移至a端，闭合电键S后，电流表A的示数为0.6安．（1）求电源电压U．（2）若将另一只电压表V并联接入该电路（A和B）、（B和C）、（A和C）中的某一部分电路两端，移动滑动变阻器R2的滑片P至某一处，使电压表V的指针停留在图2所示的位置，请指出电压表V所有可能连接的位置，并计算出变阻器对应接入电路的阻值R2．8、在如图所示的电路中，电源电压U=8V，且保持不变，R1=10Ω，R2=40Ω．试问：（1）若开关S1闭合，S2断开，当滑片P滑到a端时，电流表的示数为0.2A，此时滑动变阻器R的电阻值为多大？（2）若开关S1、S2均闭合，当滑片P滑到b端时，电流表的示数是多少？9、如图29所示，电源两端电压为9V并保持不变，电阻R1的阻值为12Ω．当开关S闭合时，通过电阻R2的电流是0.25A。

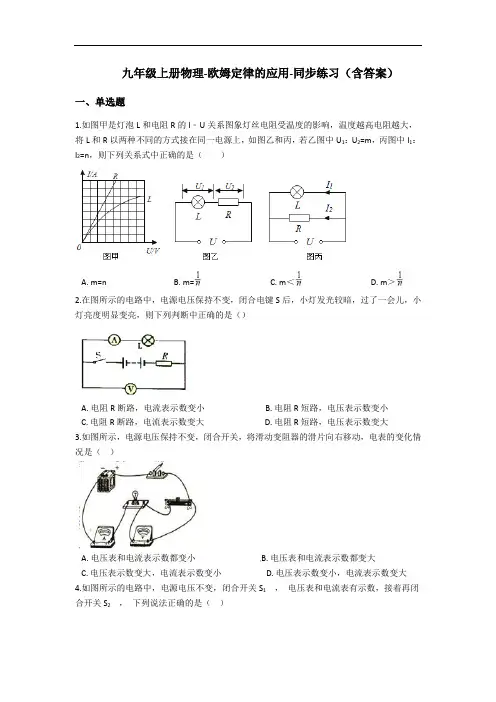

人教版九年级 物理-欧姆定律的应用-同步练习(含答案)
