数字式继电保护装置及变电站自动化综合试验(精)
4．变电站综合自动化监控系统
由一台主站总控单元（9698A）和18台 保护单元及2台测控单元构成综合自动 化监控系统。所有信号和控制命令均通 过网络传输，主站画面显示。 主站值班员操作工作站两台。 操 作 界 面见图。 通过保护单元及测控单元可实现站内有 关信号的遥测、遥信和遥控功能。
数字式继电保护
3.主控制屏一面
变电站综合自动化总控单元： RCS-9698A 110KV进线711/712测控单元： RCS-9607 110KV进线模拟断路器 1/2#主变110KV侧模拟断路器 1/2#主变低压侧控制断路器4台、10KV出线 控制断路器4 台及纵差动保护出口控制断路 器8台，共16台模拟断路器自行设计配置。
101 Ua 103 Uc 105 Ux 107 IA 109 Ios 111 IC 113 Ia 115 Ib 117 Ic
输 入 电 Uxn 压
102 104 106 IA' 测 108 量 110 IC' CT 112 保 114 Ib' 护 116 Ic' CT 118
Ub Un
地
实验步骤
脉冲开入公共+24V
201 脉冲开入1 202 脉冲开入2 203 脉冲开入3 204 脉冲开入4 205 串 206 RXD 口 207 TXD 1 208 地 SYNA 时钟 209 SYNB 同步 210 串 211 485A 口 485B 2 212 P485A 串 213 口 P485B 3 214
数字式继电保护
实验一 中低压线路保护综合实验
（2）实验步骤 1．保护控制字及硬压板功能。熟悉保护 的各项功能，分析逻辑图，找到投退保 护对应的控制字，理解其功能，并将相 关控制字及硬压板填入表1－1。
数字式继电保护
实验步骤
表1－1 保护控制字及硬压板
保护功能 过流保护 相关控制字及硬压板 功能说明
数字式继电保护
实验一 中低压线路保护综合实验
2）功能原理 RCS-9612Ⅱ适用于110KV 以下电压等级的非直接接地系统 或小电阻接地系统中的方向线路保护及测控装置。 装置保护方面的主要功能有： ①三段式可经低电压闭锁的定时限方向过流保护； ②三段零序过流保护（可选择经方向闭锁）/小电流接地选线； ③三相一次重合闸(检无压、同期、不检)； ④过流/零序合闸加速保护(前加速或后加速) ⑤低周减载保护等； ⑥独立的操作回路及故障录波。
实验一 中低压线路保护综合实验
三．实验内容 1．线路保护装置RCS-9612功能试验 （1）实验要求 1）熟悉各项保护功能的含义、应用及配置原则。 2）掌握各个保护硬压板及软压板功能含义及设置。 3) 熟悉保护装置外部接线，理解其含义及与保护 柜端子排的连接关系。 4) 理解保护装置逻辑图中的相关保护动作逻辑。 5) 掌握装置各项保护定值的含义及整定方法。
数字式继电保护
110变电站综合自动化系统保护包括以下部分 1.主变保护屏两面，配置如下： ½ #主变纵差动保护一（1n） RCS-9671（1D） ½ #主变纵差动保护一（2n） RCS-9671（2D） ½ #主变高压侧后备保护一（31n） RCS-9681（ 31D ） ½ #主变低压侧后备保护一（21n） RCS-9682（21D）
数字式继电保护装置及变电站自 动化综合试验
电力系统继电保护实验室
简介
本实验以变电站中主要数字式继电保护 装置，包括高压进线保护、主变压器保 护、低压出线保护等为基础，并和变电 站主站控制单元构成综合自动化系统。 由此可以完成线路和变压器电流电压保 护、零序电流保护、线路距离保护、变 压器差动保护等多项实验内容。通过综 自站网络系统完成遥测、遥信、遥控等 远动功能实验内容。
方向保护
低电压保护 零序保护 低周减载 重合闸及加 速
100 50 0 第一季度 第二季度 第三季度 第四季度
数字式继电保护
实验步骤
2．保护装置外部接线。熟悉保护二次回路图 的相对编号，在对应保护柜上找到保护装置 交流输入端子113～118（IA、IB、IC）和 电压输入端子 101 ～ 104 （ ห้องสมุดไป่ตู้A 、 UB 、 UC 、 UN ）、保护跳闸输出端子 404 和 416 （跳 闸出口接点正端和负端）在保护端子排上的 编号，并将这些输入、输出端子号标注在对 应的图1－1上。
数字式继电保护
2.线路保护屏两面，配置如下
110KV进线711/712保护（1n） RCS-941（1D） 10KV馈线1/馈线3保护（11n） RCS-9612（11D） 10KV馈线2/馈线4保护（12n） RCS-9612（ 12D ） 3/4#主变纵差动保护一（2n） RCS-9671（2D） 3/4#主变纵差动保护二（3n） RCS-9671（3D）
3．保护装置动作逻辑。 （1）理解保护装置逻辑图中的相关保护动作 逻辑，根据表 1 － 2 上的序号找出相应的软 压板,并把序号编上。 （2）在对应保护装置菜单上找到逻辑图中对 应 的控制字，进行整定并将结果填入控制 表1－2中。
数字式继电保护
OUT
DC
CPU
AC
合后位 301 事故 401 置 302 总信号 402 遥控电源输入 403 重合闸 303 信号 304 控制电源+ 404 开入1 305 跳闸线圈 405 开入2 306 合闸线圈 406 开入3 307 TWJ负端 407 308 开入4 手动跳闸入口 408 309 开入5 保护跳闸入口 409 310 合闸入口 410 开入6 311 控制电源- 411 开入7 信号公共 远 412 投低周减载 312 装置报警 动 413 信号复归 313 弹簧未储能 314 保护动作 信 414 制回路断线 号 415 闭锁重合闸 315 保护跳闸出口 416 置检修状态 316 光耦公共负 317 重合闸出口 417 装置电源 - 318 信号公共 位 418 置 TWJ 数字式继电保护 装置电源 + 319 信 419 320
数字式继电保护
实验一 中低压线路保护综合实验
一.实验目的： 1．掌握三段式保护的基本原理 2．熟悉三段式保护的动作逻辑及外部接线 3．掌握三段式保护的定值及控制字整定方法 4．了解保护装置的动作过程。 二．实验原理 1．三段式电流保护构成原理（见教材2.1） 2．方向元件原理（见教材2.2）
数字式继电保护
电力系统自动化及继电保护综合实验
一、电磁型电流继电器和电压继电器实验一、实验目的熟悉DL型电流继电器和DY型电压继电器的实际结构、工作原理、基本特性：掌握动作电流值、动作电压值及其相关参数的整定方法。
二、预习与思考1、电流继电器的返回系数为什么恒小于1 ?2、动作电流(压)、返回电流(压)和返回系数的定义是什么?3、实验结果如返回系数不符合要求，你能正确地进行调整吗?4、返回系数在设计继电保护装置中有何重要用途?三、原理说明DL-20c系列电流继电器用于反映发电机、变压器及输电线路短路和过负荷的继电保护装置中。
DY-20c系列电压继电器用于反映发电机、变压器及输电线路的电压升高(过电压保护)或电压降低(低电压起动)的继电保护装置中。
D L-20c、D Y-20c系列继电器的内部接线图见图l-l。
上述继电器是瞬时动作的电磁式继电器，当电磁铁线圈中通过的电流达到或超过整定值时，衔铁克服反作用力矩而动作，且保持在动作状态。
过电流(压)继电器：当电流(压)升高至整定值(或大于整定值)时，继电器立即动作，其常开触点闭合，常闭触点断开。
低电压继电器：当电压降低至整定电压时，继电器立即动作，常开触点断开，常闭触点闭合。
继电器的铭牌刻度值是按电流继电器两线圈串联，电压继电器两线圈并联时标注的指示值等于整定值：若上述二继电器两线圈分别作并联和串联时，则整定值为指示值的2倍。
转动刻度盘上指针，以改变游丝的作用力矩，从而改变继电器动作值。
图1-3过电压继电器实验接线图四、实验设备l、绝缘测试单个继电器在新安装投入使用前或经过解体检修后，必须进行绝缘测试，对于额定电压为100伏及以上者，应用1000伏兆欧表测定绝缘电阻：对于额定电压为100伏以下者，则应用500伏兆欧表测定绝缘电阻。
测定绝缘电阻时，应根据继电器的具体接线情况，注意把不能承受高压的元件(如半导体元件、电容器等)从回路中断开或将其短路。
本实验是用1000伏兆欧表测定导电回路对铁芯的绝缘电阻及不连接的两回路间的绝缘电阻，要求如下：(1)全部端子对铁芯或底座的绝缘电阻应不小于50兆欧。
继电保护及变电站综合自动化实验培训系统实验指导书
TQXDB-III多功能继电保护及变电站综合自动化实验培训系统实验指导书2.2 DL-31型电流继电器特性实验2.2.1 实验目的(1) 了解常规电流继电器的构造及工作原理。
(2) 掌握设置电流继电器动作定值的方法。
(3) 学习TQWX-III微机型继电保护试验测试仪的测试方法，并测试DL-31型电流继电器的动作值、返回值和返回系数。
2.2.2 实验原理及实验说明2.2.2.1 实验原理DL-31型电流继电器用于电机、变压器及输电线的过负荷和短路保护中，作为启动元件。
DL-31型电流继电器是电磁式继电器，当加入继电器的电流升至整定值或大于整定值时，继电器就动作，动合触点闭合，动断触点断开；当电流降低到0.8倍整定值左右时，继电器返回，动合触点断开，动断触点闭合。
继电器有两组电流线圈，可以分别接成并联和串联方式，接成并联时，继电器动作电流可以扩大一倍。
继电器接线端子见图2-2-1，串联接线方式为：将④、⑥短接，在②、⑧之间加入电流；并联接线方式为：将②、④短接，⑥、⑧短接，在②、⑧之间加入电流。
做实验时可任意选择一种接线方式（出厂时电流继电器线圈默认为串联方式）。
图2-2-1 DL-31继电器接线端子2.2.2.2 实验说明测试方法：控制测试仪的输出，从小到大动态地改变加入电流继电器中的电流，直至其动作；再减小电流直至其返回，测试电流继电器的动作值、返回值和返回系数。
可采用自动测试方法，也可采用手动测试方法。
(1) 自动测试继电器动作值及返回值方法：将测试仪设置为程控方式对继电器进行测试：开始实验后测试仪自动按设定步长增加发出的电流，直至电流继电器动作；再自动按所设定的步长减小电流，直至电流继电器返回。
(2) 手动测试继电器动作值及返回值方法：将测试仪设置为手控方式对继电器进行测试：手动操作不断增加测试仪发出的电流，直至电流继电器动作；再不断减小电流，直至电流继电器返回。
2.2.3 实验内容2.2.3.1 实验接线如图2-2-2所示，将测试仪产生的任意一相电流信号（如aI）与电流继电器的电流输入端子I，nI连接，继电器的动作接点连接到测试仪的任意一对开入接点上（注意接线柱的颜色要相同，图2-4中将继电器动作接点连接到开关量输入1上），同时连接到信号灯的控制回路中。
继电保护实验内容
第一章概述一、系统简介：TQDB-III多功能微机保护与变电站综合自动化实验培训系统采用集成式、开放式的设计思路，覆盖了多个专业多门课程，适合电力系统、电气类、自动化类、电工类专业学生进行研究性、综合性、设计性、开放性实验、课程设计、毕业设计及创新设计。
本实验指导书着重介绍与《电力系统继电保护原理》、《电力系统微机保护》、《变电站综合自动化》课程相关的实验。
本实验台可完成：常规继电器特性实验、数字式继电器特性实验及成组微机保护综合实验三大部分。
其中包含的常规继电器有：DL-31型电流继电器、DY-36型电压继电器、LG-11型功率方向继电器、LCD-4型变压器差动继电器。
数字式继电器有：数字式电流继电器、电压继电器，反时限电流继电器，功率方向继电器，差动继电器，阻抗继电器，零序电流、零序电压继电器，负序电流继电器、负序电压继电器，反时限零序继电器、反时限负序电流继电器。
微机保护部分包括：单双电源10kv线路微机保护综合实验，单双电源35kv线路微机保护综合实验，单双电源110kv线路微机保护综合实验，变压器微机保护综合实验，电容器微机保护综合实验。
二、系统特点：1. 实验接线非常简单明确，减小实验准备工作的强度。
2. 实验系统采用自主研制的信号发生装置提供高精度实验信号，省去了传统实验系统中的调压器、移相器、滑线电阻和测量仪表。
实验接线非常简单，不需要进行实验准备工作。
3. 各种常规继电器和微机保护继电器特性实验可以设置为自动或手动测试，并在PC机屏幕上直观的显示坐标描点和绘制继电器特性曲线全过程4. 实验台面板上具有成组微机保护实验的接线图，学生在面板上进行微机保护装置与电流、电压及出口信号的连接，在上位机界面上设置故障类型和故障点，可在接线图上或在上位机界面中执行短路操作，并观察动态的实验现象5. 系统附带详细的原理讲解和操作说明，可以帮助学生在加深理解实验原理的基础上熟悉实验过程，达到良好的实验效果三、系统构成：一套实验培训系统由一个实验操作台、多个常规保护继电器、一台TQDB-II型多功能微机保护实验装置、一台TQWX-II微机型继电保护试验测试仪和一台PC机构成。
数字化变电站继电保护及自动化系统设计
数字化变电站继电保护及自动化系统设计【摘要】数字化变电站继电保护及自动化系统设计是电力系统中的重要组成部分，它利用先进的数字技术和自动化原理保证了电网的安全稳定运行。
本文从设计要点、原理、技术分析、实例和未来发展趋势等方面进行了深入探讨。
在数字化变电站继电保护系统设计要点中，引入了现代智能继电保护装置和通信网络的应用。
数字化变电站自动化系统设计原理部分详细介绍了自动化控制的基本原理和技术特点。
技术分析部分对数字化继电保护系统的性能优势和发展趋势进行了分析。
实例部分通过实际案例展示了数字化变电站继电保护及自动化系统的设计与应用。
在未来发展趋势中提出了结合大数据和人工智能技术，进一步提升数字化变电站继电保护及自动化系统的智能化水平。
通过本文的研究可以更好地了解数字化变电站继电保护及自动化系统的设计原理和实践应用，为电力系统的安全稳定运行提供技术支持和指导。
【关键词】数字化变电站、继电保护、自动化系统、设计要点、原理、技术分析、实例、未来发展趋势、总结。
1. 引言1.1 数字化变电站继电保护及自动化系统设计概述数字化变电站继电保护及自动化系统设计是现代电力系统中非常重要的一环。
随着科技的不断发展，电力系统中的数字化技术也得到了广泛的应用。
数字化变电站继电保护及自动化系统设计通过数字化技术和智能化技术的应用，能够提高电力系统的可靠性、安全性和运行效率。
数字化变电站继电保护系统设计要点包括对系统的可靠性、快速性和灵活性进行考虑，确保系统能够及时准确地对各类故障进行检测和保护。
数字化变电站自动化系统设计原理主要是通过智能化算法和控制策略，优化系统的运行模式和自动化程度，提高系统的整体性能。
数字化变电站继电保护及自动化系统设计技术分析是对数字保护设备、通讯网络、监控系统等技术进行综合分析和评估，以满足系统运行的各项需求。
数字化变电站继电保护及自动化系统设计实例可以通过实际工程案例来展示系统设计的具体实现和应用效果。
继电保护级电力自动化装置型式试验项目(详细)
1、结构及外观要求检查主要检查产品的工艺、结构、标识、外观等项目。
依据标准：GB/T 7261 继电器及装置基本试验方法JB/T 9568 电力系统继电器、保护及自动装置通用技术条件2、基本电气性能检验主要验证产品的电流、电压、频率、阻抗及时间等特性，检验产品的动作值、动作时间、测量准确度等基本电气性能。
依据标准：GB/T 7261 继电器及装置基本试验方法GB/T 14047 量度继电器和保护装置GB/T 14598.2 电气继电器有或无电气继电器JB/T 9568 电力系统继电器、保护及自动装置通用技术条件3、绝缘电阻检验主要验证产品的绝缘性能，测量产品在一定测试电压下的绝缘电阻。
依据标准：GB/T 7261 继电器及装置基本试验方法GB/T 14598.3 电气继电器第5部分：量度继电器和保护装置的绝缘配合要求和试验JB/T 9568 电力系统继电器、保护及自动装置通用技术条件4、介质强度检验主要验证产品的绝缘性能，检验产品的承受短时过电压的能力。
依据标准：GB/T 7261 继电器及装置基本试验方法GB/T 14598.3 电气继电器第5部分：量度继电器和保护装置的绝缘配合要求和试验JB/T 9568 电力系统继电器、保护及自动装置通用技术条件5、冲击电压检验主要验证产品的绝缘性能，检验产品承受瞬态过电压的能力。
依据标准：GB/T 7261 继电器及装置基本试验方法GB/T 14598.3 电气继电器第5部分：量度继电器和保护装置的绝缘配合要求和试验JB/T 9568 电力系统继电器、保护及自动装置通用技术条件6、功率消耗检验主要检验产品电压电路、电流电路及辅助电源电路的消耗的功率。
依据标准：GB/T 7261 继电器及装置基本试验方法GB/T 14047 量度继电器和保护装置JB/T 9568 电力系统继电器、保护及自动装置通用技术条件7、温度影响量和影响因素极端范围极限值检验温度影响量和影响因素极端范围极限值检验（温度贮存检验）主要检验在低温环境和高温环境贮存后，对产品的结构外观及电气性能的影响。

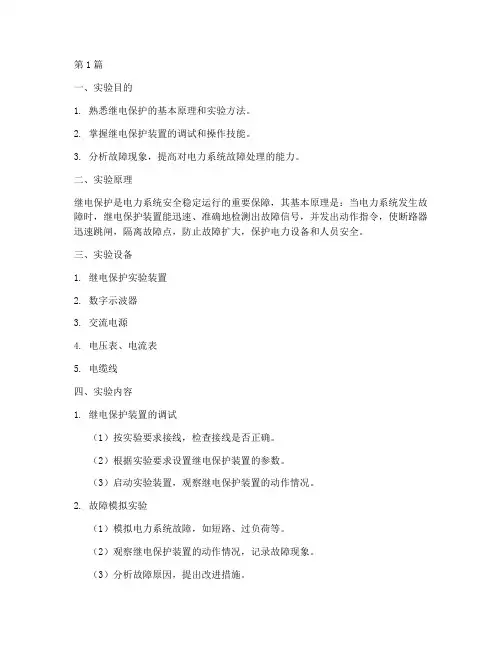

继电保护综合实验报告(3篇)
第1篇一、实验目的1. 熟悉继电保护的基本原理和实验方法。
2. 掌握继电保护装置的调试和操作技能。
3. 分析故障现象，提高对电力系统故障处理的能力。
二、实验原理继电保护是电力系统安全稳定运行的重要保障，其基本原理是：当电力系统发生故障时，继电保护装置能迅速、准确地检测出故障信号，并发出动作指令，使断路器迅速跳闸，隔离故障点，防止故障扩大，保护电力设备和人员安全。
三、实验设备1. 继电保护实验装置2. 数字示波器3. 交流电源4. 电压表、电流表5. 电缆线四、实验内容1. 继电保护装置的调试（1）按实验要求接线，检查接线是否正确。
（2）根据实验要求设置继电保护装置的参数。
（3）启动实验装置，观察继电保护装置的动作情况。
2. 故障模拟实验（1）模拟电力系统故障，如短路、过负荷等。
（2）观察继电保护装置的动作情况，记录故障现象。
（3）分析故障原因，提出改进措施。
3. 保护装置的整定实验（1）根据实验要求，整定继电保护装置的参数。
（2）启动实验装置，观察继电保护装置的动作情况。
（3）分析整定参数对保护装置的影响。
五、实验步骤1. 实验准备（1）检查实验设备是否完好，电源是否正常。
（2）熟悉实验原理和实验步骤。
2. 实验操作（1）按实验要求接线，检查接线是否正确。
（2）根据实验要求设置继电保护装置的参数。
（3）启动实验装置，观察继电保护装置的动作情况。
3. 故障模拟实验（1）模拟电力系统故障，如短路、过负荷等。
（2）观察继电保护装置的动作情况，记录故障现象。
（3）分析故障原因，提出改进措施。
4. 保护装置的整定实验（1）根据实验要求，整定继电保护装置的参数。
（2）启动实验装置，观察继电保护装置的动作情况。
（3）分析整定参数对保护装置的影响。
六、实验结果与分析1. 继电保护装置的调试通过调试，继电保护装置能够准确地检测出故障信号，并发出动作指令，使断路器迅速跳闸，保护电力设备和人员安全。
2. 故障模拟实验在模拟故障实验中，继电保护装置能够迅速地检测出故障信号，并发出动作指令，使断路器跳闸，防止故障扩大。
电力系统自动化及继电保护综合实验报告(DOC 108页)
电力系统自动化及继电保护综合实验报告(DOC 108页)一、电磁型电流继电器和电压继电器实验一、实验目的熟悉DL型电流继电器和DY型电压继电器的实际结构、工作原理、基本特性：掌握动作电流值、动作电压值及其相关参数的整定方法。
二、预习与思考1、电流继电器的返回系数为什么恒小于1 ?2、动作电流(压)、返回电流(压)和返回系数的定义是什么?3、实验结果如返回系数不符合要求，你能正确地进行调整吗?4、返回系数在设计继电保护装置中有何重要用途?三、原理说明DL-20c系列电流继电器用于反映发电机、变压器及输电线路短路和过负荷的继电保护装置中。
DY-20c系列电压继电器用于反映发电机、变压器及输电线路的电压升高(过电压保护)或电压降低(低电压起动)的继电保护装置中。
D L-20c、D Y-20c系列继电器的内部接线图见图l-l。
上述继电器是瞬时动作的电磁式继电器，当电磁铁线圈中通过的电流达到或超过整定值时，衔铁克服反作用力矩而动作，且保持在动作状态。
过电流(压)继电器：当电流(压)升高至整定值(或大于整定值)时，继电器立即动作，其常开触点闭合，常闭触点断开。
低电压继电器：当电压降低至整定电压时，继电器立即动作，常开触点断开，常闭触点闭合。
继电器的铭牌刻度值是按电流继电器两线圈串联，电压继电器两线圈并联时标注的指示值等于整定值：若上述二继电器两线圈分别作并联和串联时，则整定值为指示值的2倍。
转动刻度盘上指针，以改变游丝的作用力矩，从而改变继电器动作值。
图1-3 过电压继电器实验接线图四、实验设备序号设备名称使用仪器名称数量l ZBll DL-24C／6电流继电器l2 ZBl5 DY-28C／160电压继电器 13 ZB35 交流电流表 14 ZB36 交流电压表l5 DZB0l-l 单相自耦调压器l 交流器 1 触点通断指示灯 1 单相交流电源l 可调电阻Rl 6.3 Ω/10A l6 1000伏兆欧表ll、绝缘测试单个继电器在新安装投入使用前或经过解体检修后，必须进行绝缘测试，对于额定电压为100伏及以上者，应用1000伏兆欧表测定绝缘电阻：对于额定电压为100伏以下者，则应用500伏兆欧表测定绝缘电阻。
继电保护与自动化综合实验报告.(DOC)
华北电力大学继电保护与自动化综合实验报告院系电气学院班级姓名学号同组人姓名日期2016 年 1 月20 日教师肖仕武成绩Ⅰ. 微机线路保护认识实验一、实验目的通过微机线路保护简单故障实验，掌握微机保护的接线、动作特性和动作报文。
二、实验项目1、三相短路实验投入距离保护、零序电流保护，记录保护装置的动作报文。
2、单相接地短路实验投入距离保护、零序电流保护，记录保护装置的动作报文。
三、实验方法12、三相短路实验1) 实验接线2) 实验中短路故障参数设置短路参数:KR=2.30,KX=0.60;短路电流I k=5A，故障前时间5s，故障时间5s3) 保护动作情况记录4) 报文及保护动作结果分析二次侧：，一次侧：，则有：二次侧短路阻抗为1Ω时，理论测距L=9.17*1/0.4=22.93(km)二次侧短路阻抗为4Ω时，理论测距L=9.17*4/0.4=91.70(km)二次侧短路阻抗为7Ω时，理论测距L=9.17*7/0.4=160.48(km)相间距离保护基本能正确动作，但无法正确反映三相短路故障，出现选相错误。
故障发生地距离越远，测距误差越小，I段测距误差较大。
实验中发生永久性故障时，无后加速时间，据说明书，理论上只要是永久性故障，重合闸失败后，都由III段保护再次切除，III段没有动作是因为电脑模拟系统永久性故障时，故障持续时间（5s）设置得过短，III段动作时间大于故障时间，即未断开而故障已消失，从而没有测出二次动作时间（表中的后加速时间）的情况。
3、单相接地短路实验1) 实验接线与三相短路实验一致2) 实验中短路故障参数设置与三相短路实验一致3) 保护动作情况记录4) 报文及保护动作结果分析二次侧：，一次侧：，则有：二次侧短路阻抗为1Ω时，理论测距L=9.17*1/0.4=22.93(km)二次侧短路阻抗为4Ω时，理论测距L=9.17*4/0.4=91.70(km)二次侧短路阻抗为7Ω时，理论测距L=9.17*7/0.4=160.48(km)相间距离保护基本能正确动作，能正确反映单相接地短路故障。
《继电保护综合实验》实验指导书
Kf
I fj I dj
f．改变继电器线圈接线方式（采用并联接法） ，重复以上步骤。
-4-
继电保护综合实验指导书 表 1-2 过流继电器实验结果记录表 整定电流 I（安） 测试序号 实测起动电流 Idj 实测返回电流 Ifj 返回系数 Kf 起动电流与整定电流误差% 1 2.7A 2 3 线圈接 线方式 为： 1 5.4A 2 3 线圈接线 方式为：
图 1-3 低压继电器线圈接法
图 1-4 低压继电器实验接线图 c．按图 1-4 接线（采用串联接法） ，调压器 T 位于 EPL-20，220V 直流电源位于
-5-
EPL-11，交流电压表位于 EPL-11，量程为 200V。并把调压器旋钮逆时针调到底。 d．顺时针调节自耦变压器，增大输出电压，并同时观察交流电压表的读数和光示牌 的动作情况。当光示牌由灭变亮后，再逆时针调节自耦变压器逐步降低电压，并观察光 示牌的动作情况。注意：当电压表的读数接近电压整定值时，应缓慢对自耦调压器进行 调节，以免电压变化太快。当光示牌由 由亮变灭时，说明继电器舌片开始跌落。记录此时 的电压称为动作电压 U dj 。 e．再缓慢调节自耦变压器升高电压，当光示牌由 由灭变亮时，说明继电器舌片开始被 吸上。记录此时的电压称为返回电压 U fj ，将所取得的数值记入表 1-3 并计算返回系数。 返回系数 k f 为
一．电源操作说明
1．当漏电保护器开关关上时，所有指示灯都不亮，实验台上各元件、接线柱、移相 器、调压器均不带电，三 三相调压器和单相调压器必须调在零位，即必须将调节手柄逆时 针方向旋转到底。 2．当漏电保护器合上时，“断开”红色按钮灯亮，表示实验装置的进线已接通电源， 但还不能输出电压。此时在电源输出端进行实验电路接线操作是安全的。 3．当按下“闭合”按钮时，“闭合”按钮指示绿灯亮，调节调压器手柄，可以三相输出 端得到 0～150V 的线电压，在单相调压输出端得到 0～220V 的交流电压。 4．实 实验时若需改接线路，请勿带电操作，必须按下“断开”按钮，以切断交流电源， 保证实验操作的安全。 实验完成，须将三相调压器、单相调压器两手柄都逆时针调到底，最后断开漏电保 护器。 5． 本实验装置台还可提供直流不可调 220V 稳压电源， 若需得到可调 0～220V 直流 电源，可用可调变阻器分压接法获得，如图 0-1 所示。
继电保护级电力自动化装置型式试验项目(详细)
1、结构及外观要求检查主要检查产品的工艺、结构、标识、外观等项目。
依据标准：GB/T 7261 继电器及装置基本试验方法JB/T 9568 电力系统继电器、保护及自动装置通用技术条件2、基本电气性能检验主要验证产品的电流、电压、频率、阻抗及时间等特性，检验产品的动作值、动作时间、测量准确度等基本电气性能。
依据标准：GB/T 7261 继电器及装置基本试验方法GB/T 14047 量度继电器和保护装置GB/T 14598.2 电气继电器有或无电气继电器JB/T 9568 电力系统继电器、保护及自动装置通用技术条件3、绝缘电阻检验主要验证产品的绝缘性能，测量产品在一定测试电压下的绝缘电阻。
依据标准：GB/T 7261 继电器及装置基本试验方法GB/T 14598.3 电气继电器第5部分：量度继电器和保护装置的绝缘配合要求和试验JB/T 9568 电力系统继电器、保护及自动装置通用技术条件4、介质强度检验主要验证产品的绝缘性能，检验产品的承受短时过电压的能力。
依据标准：GB/T 7261 继电器及装置基本试验方法GB/T 14598.3 电气继电器第5部分：量度继电器和保护装置的绝缘配合要求和试验JB/T 9568 电力系统继电器、保护及自动装置通用技术条件5、冲击电压检验主要验证产品的绝缘性能，检验产品承受瞬态过电压的能力。
依据标准：GB/T 7261 继电器及装置基本试验方法GB/T 14598.3 电气继电器第5部分：量度继电器和保护装置的绝缘配合要求和试验JB/T 9568 电力系统继电器、保护及自动装置通用技术条件6、功率消耗检验主要检验产品电压电路、电流电路及辅助电源电路的消耗的功率。
依据标准：GB/T 7261 继电器及装置基本试验方法GB/T 14047 量度继电器和保护装置JB/T 9568 电力系统继电器、保护及自动装置通用技术条件7、温度影响量和影响因素极端范围极限值检验温度影响量和影响因素极端范围极限值检验（温度贮存检验）主要检验在低温环境和高温环境贮存后，对产品的结构外观及电气性能的影响。
