铁路工程内业资料管理学习讲义

铁路工程内业资料管理学习讲义
铁路工程内业ห้องสมุดไป่ตู้料管理学习
目录 一、内业管理办法 二、内业资料管理流程 三、资料员岗位职责 四、各部门职责分工 五、关于检验批填写的特别说明 六、工程资料填写样例 七、结束语
一、内业资料管理办法
(一)、总 则
1、为完善内业资料的管理制度,推进项目部内业资料的编 制质量,更好更快的服务于现场,促进相关人员对规范图纸的 学习,提高内业资料编制水平,特制定本办法。
6) 本工程需遵守各种现行法律、法规、规范、验收标准、操作规程 等。
7)现场调查报告,以及相关影像资料。
一、内业资料管理办法
(三)、内业资料基本内容
2、施工过程控制资料,包括以下内容: 1)工程日志。开工后,及时填写工程日志,填写内容按《标准化项目部》进 行,同时,可参考项目部下发的《工作程序及用表说明》。 2)原材料、预制构件质量证明文件(即平时所说的3证要齐全)及复试试验 报告。 3)检验批、铁程检、质统表、施工记录。具体内容按现行验标填写,也可参 照《铁路工程施工质量验收标准应用指南》(薛吉岗主编,200Km客货共线)以 及项目部编制的样表填写。耐久性混凝土还需执行《铁路混凝土工程施工质量补 充标准》(铁建设【2005】160号)文、《<铁路混凝土工程施工质量补充标准> 混凝土分项工程原材料条文修订的通知》(铁建设【2009】152号)文的要求。 特别注意,隧道监控量测、软基沉降观测、悬灌梁线性控制资料是历次检查 的重点,一定要完善。 4)施工过程中,各种施工报告、验收记录、地质复核记录,均需按要求保存。 5)工程需变更时,应填写洽商记录、变更通知单。 6)等级道路改移、房建工程,执行相应的交通部、建设部标准及应用相应的 表格,表头改成兰渝铁路的表头。
一、内业资料管理办法

内业资料管理办法

内业资料管理办法

内业资料管理办法编制:审核:批准:日期:年月日盖章:内业资料管理办法第一条为确保XX铁路XX至XX段XX标段内业资料整理、收集和归档工作,提高内业资料质量,特制定本实施细则。

第二条内业资料管理依据1、国家和铁道部正式颁布的各项有关铁路工程建设的技术、施工规范、规程及管理办法。

2、国家和铁道部批准的有关本工程的文件、技术及质量验收标准。

3、柳州铁路局XX铁路建设指挥部有关本工程内业资料管理文件、通知。

4、经批准的有关本工程的设计文件(含设计变更)、施工组织设计。

5、铁路工程施工质量验收标准应用指南。

第三条内业资料要求1、铁路工程按铁道部颁发现行《施工规范》、《验标》标准执行。

2、符合GB/T19002标准的质量管理体系要求。

3、技术交底、施工日志、放样复测资料齐全。

4、各种原材料、成品、半成品合格证和试验资料齐全真实,其合格率100%。

5、检查签证、工序交接记录、检验批、分项和分部检验评定等资料收集及时、齐全。

6、环保和水保措施有落实情况记录。

7、实施性施工组织设计可操作性强。

8、资料整洁、完整,及时编制竣工文件。

9、图片收集及时、完整。

第四条内业资料填写、收集、签证1、内业资料的填写①施工原始记录,尤其是涉及到结构尺寸、工程数量、现场验交的记录按各工区划分的技术人员管段范围,由对应管段的技术人员填写,涉及到相关签字的人员及时签字认可。

②不需现场填写的记录,由管段技术人员负责填写,测量、试验人员配合提供资料内所需的附件资料。

③各管段技术人员负责对应管段内工程项目的技术交底,总工把关后交施工队。

各管段技术人员负责对应管段内工程项目的施工日志填写,总工每周检查一次,并签字。

每月2号将局指印刷的施工日志交局指施技部,业主下发的施工日志待单位工程完工后随内业资料一并上交施技部。

2、内业资料的收集针对各工区内业资料人员的业务能力,各工区总工自行安排内业资料人员业务范围,但收集、归档是其主要业务。

3、内业资料签证内业资料签证要及时,不得代签。

简述铁路工程内业资料管理方法

简述铁路工程内业资料管理方法

简述铁路工程内业资料管理方法1.铁路工程内业资料全方位管理的意义铁路工程内业资料,详细记录整个工程建设的过程,是工程质量验收、工程事故责任划分、工程改扩建等重要的基础依据,由此要求我们保证内业资料的真实性和全面性。

通常情况下,铁路工程内业资料分为收集、编制、整理、归档几个步骤,基本可囊括全部内业资料管理的工作内容。

内业资料的全方位管理工作,贯穿于整个工程建设的始末,表现出工程组织建设、施工管理、竣工验收等工作写实,在一定程度上可保证资料及时性、真实性、全面性、可追溯性和可操作性。

在铁路工程实际施工过程中,内业资料各个步骤的管理工作,涉及到各种专业的管理技术,而资料管理人员未必能够娴熟掌握每个步骤的管理方法,只有通过全方位管理工作的开展,由多位分别掌握各个步骤管理方法的管理人员各司其职,方可保证所有管理工作细则的落实到位。

2.铁路工程内业资料全方位管理的方法基于鐵路工程内业资料全方位管理意义,下面将分别从内业资料收集、编制、整理、归档几个方面,探讨内业资料全方位管理的具体方法:2.1内业资料收集铁路工程施工原始资料,全面记录工程施工的详细情况,是掌握工程施工责任、施工工艺、工程结构等的基础依据。

关于资料的收集,首先是由施工技术人员和试验检测人员,根据工程现场的情况,将相关资料内容填写在相应资料表格上,而不能在非施工现场回忆填写,这样容易导致施工信息的漏填或者错填,使得施工记录缺乏真实性,譬如工程现场混凝土压实度与含水量的检测,在试验时将涉及到各种复杂数据,需要进行现场填写,方可保证资料的原始性和真实性。

其次是原始记录资料收集后,如发现存在纰误之处,可划掉错误的地方,并在旁边写上正确的数据,同时要求修正者写明修正原因和签名,这种修正方法,是保证所收集内业资料严谨性的重要方法。

再次是内业资料在收集的同时,要兼顾各种细节要求,譬如使用黑色签字笔填写、表格大小统一等,再如表格的全部栏目都应该填满,不需要填写的位置,可用"/"代替,并按照规定由权限者签证。

中铁三局集团大瑞铁路工程项目经理部内业资料管理办法

中铁三局集团大瑞铁路工程项目经理部内业资料管理办法

安质部资料考核办法第一章总则第一条自开工以来,各单位针对各类整改回复及资料上报均存在不及时、不规范(用语不准确、照片不对应、格式不符合要求)等的情况。

因此,经理部为保证各类资料能够及时整改闭合及时上报,特制定本考核办法。

第二章主责部门及配合单位划分第二条主责部门:经理部安质部配合单位:各单位领导及各参建单位安质部工程部等各部门积极配合。

第三章检查考核内容第三条考核范围:本经理部所属的各参建单位;第四条考核内容:1、铁路总公司下发的文件及上报资料:要求各所属单位提前3天上报至项目安质部,经项目部安全总监或安质部长复查合格后由项目安质部统一上报。

2、昆明监督站、云桂公司、中国中铁股份公司(含股份公司巡视组等)下发的文件及上报资料:要求各所属单位提前2天上报至项目安质部,经项目部安全总监或安质部长复查合格后由项目安质部统一上报。

3、大瑞指挥部、中铁三局集团有限公司下发的文件及上报资料:要求各所属单位提前2天上报至项目安质部,经项目部安全总监或安质部长复查合格后由项目安质部统一上报。

4、监理单位、中铁三局集团有限公司大瑞铁路工程项目经理部下发的文件及上报资料:要求各所属单位提前1天上报至项目安质部,经项目部安全总监或安质部长复查合格后由各单位自行上报,并报项目安质部存档。

第五条对未及时回复及上报的相关参建单位的处罚1、对铁路总公司下发的文件回复及资料上报不及时、不规范的,直接对参建单位处罚30000元/份,对参建单位相关责任人员每人处罚2000-3000元/份。

2、对昆明监督站、云桂公司、中国中铁股份公司(含股份公司巡视组等)下发的文件回复及资料上报不及时的,直接对参建单位处罚20000元/份,对参建单位相关责任人员每人处罚1500-2000元/份。

3、对大瑞指挥部、中铁三局集团有限公司下发的文件回复及资料上报不及时、不规范的,直接对参建单位处罚10000元/份,对参建单位相关责任人员每人处罚1000-1500元/份。

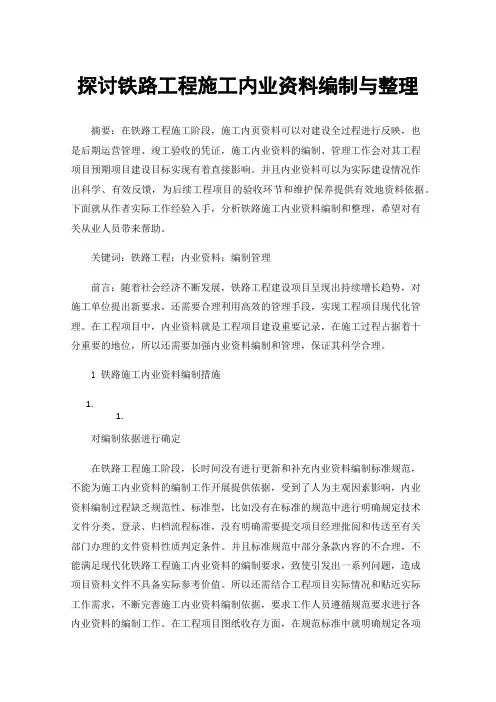

探讨铁路工程施工内业资料编制与整理

探讨铁路工程施工内业资料编制与整理

探讨铁路工程施工内业资料编制与整理摘要:在铁路工程施工阶段,施工内页资料可以对建设全过程进行反映,也是后期运营管理、竣工验收的凭证,施工内业资料的编制、管理工作会对其工程项目预期项目建设目标实现有着直接影响。

并且内业资料可以为实际建设情况作出科学、有效反馈,为后续工程项目的验收环节和维护保养提供有效地资料依据。

下面就从作者实际工作经验入手,分析铁路施工内业资料编制和整理,希望对有关从业人员带来帮助。

关键词:铁路工程;内业资料;编制管理前言:随着社会经济不断发展,铁路工程建设项目呈现出持续增长趋势,对施工单位提出新要求,还需要合理利用高效的管理手段,实现工程项目现代化管理。

在工程项目中,内业资料就是工程项目建设重要记录,在施工过程占据着十分重要的地位,所以还需要加强内业资料编制和管理,保证其科学合理。

1 铁路施工内业资料编制措施1.1.对编制依据进行确定在铁路工程施工阶段,长时间没有进行更新和补充内业资料编制标准规范,不能为施工内业资料的编制工作开展提供依据,受到了人为主观因素影响,内业资料编制过程缺乏规范性、标准型,比如没有在标准的规范中进行明确规定技术文件分类、登录、归档流程标准,没有明确需要提交项目经理批阅和传送至有关部门办理的文件资料性质判定条件。

并且标准规范中部分条款内容的不合理,不能满足现代化铁路工程施工内业资料的编制要求,致使引发出一系列问题,造成项目资料文件不具备实际参考价值。

所以还需结合工程项目实际情况和贴近实际工作需求,不断完善施工内业资料编制依据,要求工作人员遵循规范要求进行各内业资料的编制工作。

在工程项目图纸收存方面,在规范标准中就明确规定各项目所需收存的工程图纸最少套数,要求其中一套以及图纸上盖设由设计单位进行出具图纸专用章,以散装方式进行折叠保存项目图纸,将其建筑平面图、竣工图、结构施工图、剖面图等图纸做好分类保存工作。

1.1.对编制原则的明确在铁路工程施工内业资料的编制过程中,为获取预期工作成果,还需要严格遵循下面的编制原则。

铁路客运专线内业资料编制签认及管理

铁路客运专线内业资料编制签认及管理

三、工程质量验收需要的资料及填写、签认 铁路客运专线工程质量验收需提供检验批、分项工程、分部 工程及单位工程验收记录资料。 1、检验批验收记录的填写及签认:检验批由施工单位自检 合格后,填制TA8工程报验申请表,由监理工程师组织施工单位 专职质检员等进行验收,检验批质量验收记录应填制 检验 批质量验收记录,由专职质检员、分项工程技术负责人及分项 工程负责人签认,现场专业监理工程师签认验收结果。 资料检查:实际也就是所谓的书面检查。检查内容既包括 原材料、构配件和设备的合格证和其他质量证明文件,又包括 施工过程中的自检、交接检验记录、隐蔽工程验收记录以及各 种检验、检测报告。
表1:混凝土(原材料及配合比)检验批质量验收记录表(Ⅰ) 表2:混凝土(施工)检验批质量验收记录表(Ⅱ) 表3:混凝土(结构外观和尺寸偏差)检验批质量验收记录表(Ⅳ)
2、分项工程验收记录的填写及签认: 分项工程质量验收是在检验批质量验收合格的基础上进行 的,通常起一个归纳整理的作用,验收记录表实质上是个统计 表。应注意三个方面的问题:所有检验批是否已经覆盖了整个 分项工程范围,有无缺漏;含有混凝土、砂浆、水泥浆强度等 级(或弹性模量)的检验批,其试块到龄期后是否已出试验报 告,试验结果是否符合要求;各个检验批的验收资料是否规范 统一,并依次登记编号。监理单位应对每个检验批逐项审查。 表名及表头部分:
内业资料的作用: (1)是如实反映建设项目施工过程及其实体质量状况,具 有保存价值的图文记录。 (2)是对建设项目进行稽查、审计、监督、管理、验收以 及养护、维修及破损后修复的依据,是对改建、扩建和实施质 量保修的重要凭证。 (3)内业资料反映了铁路客运专线建设施工过程中的各种 状态和责任,能够真实地再现施工时的情况,从而找到施工过 程中的问题所在。 下面从开工前内业资料及开工报告的审批、施组及施工方案 的审批、工程质量验收资料的填写和签认、监理日记和施工日 志的填写要求、资料的日常管理及归档五个方面作简要的概述:

浅谈如何做好铁路工程内业资料管理

浅谈如何做好铁路工程内业资料管理

浅谈如何做好铁路工程内业资料管理现主要论述了在铁路建设当中,如何更方便、简捷地将各类繁杂琐碎的施工内业资料齐全、有序、准确地进行整理和归档。

标签:铁路工程;内业资料;收集整理前言在铁路建设当中,工程内业资料是贯穿整个施工过程的真实记录并直接反映了铁道工程实体,尤其是一些隐蔽工程的施工环节与质量问题,因此对于铁路工程质量起着至关重要的作用。

现就如何更方便、简捷地将各类繁杂琐碎的施工内业资料齐全、有序、准确地整理归档,为工程资料的编制打好基础,谈谈自己的认识与体会。

1 铁路工程内业资料管理的介绍所谓铁路工程内业资料管理是相对于施工现场管理而言的,习惯上把资料的计算、核对、整理、图纸审核等工作称之为内业,对内业资料进行系统化、制度化、档案化称之为内业资料管理。

施工内业资料是施工单位在施工过程中以文字或表格形式形成的记录,它是作为评定工程质量的依据,可以反映工程的建设过程,是施工单位进行工程量计量和获得工程款支付的依据。

施工内业资料经搜集整理、分类、排序、编目和归档将作为施工单位交工验收的重要依据,并将视其重要程度和性质分短期、长期或永久保存。

2 铁路工程内业资料的基本内容2.1 开工前技术准备资料(1)开工报告及其附件;(2)工程复测、控制网加密等测量记录(3)技术交底;(4)作业指导书、专项方案;(5)工程所需的各种通图、参图、标准图以及施工图;(6)现场调查报告,以及相关影像资料。

2.2 施工过程控制资料(1)工程日志;(2)原材料、预制构件质量证明文件(即平时所说的三证要齐全)及复试试验报告;(3)检验批、铁程检、质统表、施工记录;(4)各种施工报告、验收记录,地质复核记录;(5)工程需变更时,应填写洽商记录、变更通知单。

2.3 工程竣工资料(一个单位工程)(1)开工报告;(2)工程施工小结;(3)竣工数量表;(4)变更设计通知;(5)质量验收资料:分部分项验收记录、评定资料、质量控制资料、安全和功能检验、影像资料等;(6)各种有关协议,批文、工程会商记录、有关会议纪要等;(7)竣工验收报告;(8)工程日志;(9)建交表、竣工图。

铁路工程项目中的内业资料管理探讨

铁路工程项目中的内业资料管理探讨

铁路工程项目中的内业资料管理探讨作者:李昱来源:《建筑工程技术与设计》2014年第31期摘要:随着我国基础建设进程的加快和行业的不断发展壮大,建筑企业间的竞争日趋激烈,行业规范趋于细化,企业的管理也逐步实行标准化。

工程部作为工程单位的重要职能部门之一,其内业资料的管理也突显出重要性。

关键词:铁路工程;内业管理;问题;措施引言随着现代化交通事业建设的不断迅速发展,我国铁道工程也顺应时势需求,积极开工建设,响应国家政策要求,诸如现代化高速铁路、客运专线的大规模开工建设等。

而在铁路建设当中,内业资料的意义就非常重大,地位也非常重要,它在很深程度上直接反映了铁道工程实体,尤其是一些隐蔽工程的施工环节与质量问题。

1.目前内业资料管理工作存在的问题通过对相关铁路工程建设项目的调查发现,尽管总监办、前线指挥部和监督办对内业资料的管理工作做出了一些具体的规定,但仍存在着问题:第一,对内业资料的重视程度不够,“重外业、轻内业”的情况普遍存在于各工程施工单位。

一是对内业资料只“整”不“理”,导致内业资料存在许多逻辑性错误;二是工程实施过程中,专业化的施工队伍调动频繁,如路基工程作业队伍,在进入路面铺筑时已撤离现场,造成路基资料缺失或出现不连贯错误,逻辑性较差;三是工程管理人员和档案管理人员对相互的业务不熟悉,工作责任心差,且工作岗位不固定,导致内业资料整理中的重复返工现象经常出现。

第二,对内业资料的管理要求不统一。

同一项目中,不同的监理单位,监理对同一类项目的内业资料标准要求不一样,大都以自己的要求作为标准形式。

这主要表现在内业表格的形式和填写方法不统一。

在不同的铁路工程项目中,内业表格形式不完全相同。

甚至同一个工程项目中,内业表格在不同的合同段中也有所差异。

这使得对不同的铁路工程项目或各合同段的内业管理水平的评价失去统一的基准,不利于铁路工程管理工作的完善和提高。

同样,即使是在同一个铁路工程项目的不同合同段中,内业表格的填写方法也不尽相同。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

二、函件传递程序
业 主 总监代表处 驻地监理处 承包人
业 主
—○●○●○●总监代表处○●

○●
○●
驻地监理处
○●
○●

○●
承包人


○●

注:●主送 ○抄送
第三节 文函的常见问题与注意事项
一、文函常见问题 1、格式错误 (1)主送单位和抄送单位不分。 (2)字体、字号、行距不正确。 (3)印章不规范,甚至漏盖章。 (4)错字、病句重复出现。 (5)附件不全。 (6)发送时间不规范。 2、内容表述不清:行文的目的不明确,文 字表述专业性不强,不简练,答复要求的报告针 对性不强,甚至答非所问。
4、内业资料构成和分类 (1)合同文件:施工合同协议书(含问题澄 清)、投标书、招标文件(含补遗书)以及施工招 标、施工合同有关资料。 (2)日常资料分类:质量控制资料-检验、试 验,以及有关质量文件;进度控制资料-总体进度 计划、旬、月度计划及其完成情况,进度计划调整, 以及有关计划的文件;费用控制资料-工程量统计、 核定、计量与支付、工程费用变更资料,以及有关 费用控制文件;合同管理资料-有关工程分包、变 更、索赔、延期的往来文件;项目部内部管理资料 -规章制度、工程费用、工作考核、奖惩等;安全 生产资料-包括各种安全生产活动实施及机械设备 检验检测记录。 (3)竣工文件 。
四、案卷质量标准: 1、归档文件,齐全完整; 2、分类清楚,保持联系; 3、题名确切,容易查找; 4、卷内排列,系统条理; 5、保管期限准确; 6、密级划分恰当; 7、案卷装订整齐美观; 8、声像资料清楚清晰。
第二节 施工资料的编制要求
(一)路基工程 1、路基土石方工程:按照分部工程1~3km路段 的划分段落,沿路线前进方向自下而上分层整理 检测资料。 2、排水工程:按照路线前进方向1~3km路段整 理分项工程检测资料,各分部工程应清楚地反映 在卷册目录中。 3、小桥(含符合小桥标准的通道、人行天桥 和渡槽):每座为一分部工程,各分项工程分别 整理资料,符合小桥标准的通道并入该部整理。
第三部分
施工资料管理
第一节 质检资料的整理与注意事项 一、填制说明 1、表格一律用碳素笔(中性笔)填写。 2、承包单位、监理单位分别填写法人单位的全称。 (可以采用电脑统一打印方式)。 3、合同号:填写“合同段代号”,如二合同为 “二”。 4、编号:暂不填写。 5、表格中的“工程名称”填“招标工程的全称”。 6、自检结论填“经自检符合规范及设计要求”。 7、监理评语填“符合规范及设计要求”。
第四点 计量支付资料的整理与注意事项
一、计量支付人员掌握内容 1、全面熟悉合同规定 2、复核工程量 3、现场调整
二、计量支付工作注意事项 1、工作时效性 2、数据准确性 3、人员稳定性
第四部分 竣工资料的整理与归档
第一节 档案案卷构成及质量要求 一、案卷组成及其立卷要求 1、案卷由案卷封面和卷脊、案卷内封皮、卷内目录、 卷页(包括件封面、件内目录)及卷内备考表组成。案 卷封面内容应打印在与卷盒颜色相近的牛皮纸上,贴在 对应位置。或者打印在蜡纸上,用黑色油墨印刷在案卷 封面。 2、立卷要遵循科技文件的形成规律,保持案卷内科 技文件材料的系统联系,并要便于档案利用和保管。 3、案卷内科技文件材料所反映的工程项目情况和有 关管理活动内容必须真实、准确、齐全、完整,且做到 手续完备。
二、案卷填写要求 1、案卷封面见附件2 2、卷脊见附件3 3、借卷守则见附件4 4、卷内目录见附件5 5、卷内备考表见附件6 6、卷页(包括件封面见附件9、件内 目录见附件10)
三、立卷中有关注意事项 1、归档文件材料采用三孔一线方法装 订,装订线距左边10mm。装订前去掉金属 物,用白色档案专用线装订;文件材料装 订边和下边一定取齐;横表格的文件材料, 应把表头向左装订。对批示、签注意见写 在文件装订线上的,应予以粘贴补宽。对 用纸欠规范的文件要进行补贴或折叠。文 件处理单及拟稿纸等不再一并装订。图纸 可以装订或不装订,不装订的图纸需逐张 加盖件号章。

第一部分 第二部分 第三部分 第四部分 第五部分

概 述 文函管理 施工资料管理 竣工资料整理与归档 资料整理提纲
第一部分


1、内业资料的作用 铁路工程内业资料是直接反映施工过程工 程质量控制的重要载体,是日后铁路通车运营 管理的重要依据,加强和规范施工阶段的内业 资料整理是当前铁路工程施工管理的一项重要 内容,也是反映铁路工程施工管理水平的主要 方面。
2、内业资料存在问题的原因 一是平时不重视内业资料的管理,普遍存 在“重外业、轻内业”的现象,且对内业资料 的整理阶段性的进行,只“整”不“理”,导 致内业资料逻辑性、数据性错误“百出”;二 是工程实施过程中,专业化的施工队伍调动频 繁,如路基工程作业队伍,在进入路面铺筑时 已撤离现场,造成路基资料缺失或出现不连贯 错误,逻辑性较差;三是工程管理人员和档案 管理人员对相互的业务不熟悉,工作责任心差, 且工作岗位不固定,工作连续性差,前后脱节, 导致内业资料整理中的重复返工现象经常出现。
4、涵洞:每道涵洞作为一个分项工程。 涵洞混凝土构件的预制应作为一个独立的 分项工程。各分项工程分别整理资料,并 按1~3km路段划分分部工程单元,不再按 类型划分,符合涵洞标准的通道并入该项。 5、砌筑防护工程:按各分项工程1~ 3km路段沿路线前进方向分别整理检测资料。 6、大型挡土墙、组合式挡土墙:每处 为一个分部工程,各分项工程分别整理资 料。
件号章内容包括案卷顺序号(或档号)、件 号和页数,用4号仿宋体,采用手写体,要求字 迹清晰、工整,件号章盖在卷内每件资料首页 (即件封皮)的左上角,距上边沿1cm,左边沿 2cm的位置,格式见下页图:
2、同一案卷内有不同保管期限的文件, 该案卷保管期限应从长,同一案卷内有不 同密级的文件,应以高密级为本卷密级; 3、案卷不宜过厚,一般不超过40mm, 每件资料不的超过20mm,每盒内最多可放4 件资料,若文件材料较多,可分成若干册。 案卷内不应有重份文件,不同载体的文件 应分别组卷;
二、资料排放顺序的基本要求 1、路基工程 按路线前进方向1~3km或按结构物分段分别 装盒,盒内资料按施工顺序存放,即填前压实检 测资料在上,路基填筑和路槽检测资料在下。 2、路面工程 按路线前进方向1~3km或按结构物分段(基 本同路基分段划分)分别装盒,盒内资料按桩号 里程由小到大顺序存放,左、右幅共放一盒的左 幅在上,右幅在下。
二、质量评定的注意事项 1、工程大面积展开施工前,首先要及 时正确的划分单位、分部和分项工程,依据 单位、分部、分项工程的划分情况进行质检 资料的整理,便于完成后的质量评定。 2、质量评定工作要安排专人进行,专 人负责,评定时要切实依据《铁路工程质量 检验评定标准》(JTG F80/1-2004)要求 和工程质检资料的实际,切记脱离实际,盲 目进行。
4、归档文件材料,必须书写工整,字 迹、线条清晰耐久,表格统一规范(文字、 表格A4,图纸A3),竣工档案资料用纸统 一规格(A4纸70g),禁止使用圆珠笔、铅 笔、红墨水、纯蓝墨水等不易长久保存的 书写工具书写。凡由易褪色书写材料制成 的文件材料(复写纸、传真纸)应复印保 存; 5、档案盒内各件文件资料单独装订, 卷内封面及卷内目录统一采用胶装。
二、文函处理注意事项 1、健全文函阅办制度,一是对项目部所有来 文必须建立详细的登记传阅制度;二是项目经理 对文件的批阅必须清楚明了,该阅处的阅处,该 阅知的阅知,该指定谁处理的要列明。 2、及时进行文函的处理,具体负责处理文函 的技术人员要提高工作效率,特别是对有时限要 求的文件要抓紧拿出处理意见供项目经理裁定。 3、要严肃纪律、明确责任,对文函处理需要 保密的要绝对保密,需要传达的要传达到位,做 到每份文件要有详细的处理结果,并对处理完的 文件及时存档、备查。 4、建立严格的文件拟稿、核稿、签发制度。
一、存在问题 1、分项工程质量检验评定表(如表1)中实测值或 实测偏差值一列所列10个检测值偏少,无法填写上百个 的检测值。在此,建议适当改变一下表式(如表2),增 加一个附表(如表3)更方便填写。 2、分项工程质量检验评定表(如表1)中质量评定 得分一列是填写加权得分,还是加权后的计算得分容易 理解模糊。在此,建议适当改变一下表式(如表2),直 接填写加权得分。 3、分项工程质量检验评定时,对小桥涵的评定如果 按标准要求1~3公里的小桥涵和符合小桥标准的通道进 行评定,将打乱结构物的整体性。在此,建议增加子分 项,每座结构物单独评定后再汇总。
3、桥梁工程 按路线前进方向,按每座结构物分别装 盒。结构物下部结构资料按墩、台编号由小 到大排列,每墩、台资料按施工先后顺序排 列,即基础在上,桥面系工程在下。 4、试验资料中的施工检测部分(如砼 强度、路面强度等)归到相应检测资料之后, 各种试验配合比、原材料检测等资料独立装 盒。
三、资料填写中的常见错误及注意事项 1、签字人员不统一,字迹不一致。 (1)同一负责人在各种资料中的签字字迹不一致。 (2)不同负责人所填写的资料内容字迹一致。 2、自检资料、抽检资料、试验资料之间不对应。 (1)自检资料中的各种检验未按根据施工工序的顺序 来填写。钢筋检验、模板检验、砼浇注三者之间的时 间先后不对应。测量资料与工序检验资料在时间和日 期上不对应。 (2)自检、抽检、试验资料对同一施工工序而言,时 间、内容上不对应,特别应注意砼浇注日前与试件的 制件日期。
3、资料数据间的逻辑关系经不起推敲。如钻孔灌注桩中钻孔 深度、钻孔前孔底标高、沉淀层厚度、孔深等几项内容分在 不同的检测阶段,填写在不同的表格内,却存在一定的逻辑 关系,要仔细推算;路基填筑表格中高程检验、压实厚度检 验、宽度检验、横坡检验等在数据上也存在一定的逻辑关系。 4、填写内容不符合图纸及规范。对每一分项工程中的重要指 标必须全部合格。不仅单值合格,而且评定值也必须合格。 搞清表格中是填写规定值还是偏差值,要根据情况和要求去 填写,表格中的数据来自施工现场,但应满足设计和规范要 求。 5、表格的顺序及种类应根据各分项工程的工序来定,一般情 况,每个工序都要做记录和检验,不得漏项。 6、资料中存在明显的数据错误、涂改、漏填现象。 7、填写字迹潦草、纸面污染、纸张大小、重量、格式不统一。
