动态无功功率补偿基础知识
无功补偿及谐波治理基础知识讲解

提升机、风力发电等
无功补偿基础知识
❖※静止无功发生器 (SVG)
❖ ★工作原理
❖ 将电压源型逆变器,经过电抗器并联在电网上。 电压源型逆变器包含直流电容和逆变桥两个部分, 其中逆变桥由可关断的半导体器件IGBT组成。
无功补偿基础知识
❖1、功率、功率因数
▪ 在电网中,功率分为有功功率、无功功率和 视在功率。交流电网中,由于有阻抗和电抗 (感抗和容抗)的同时存在,所以电源输送 到电器的电功率并不完全做功。因为,其中 有一部分电功率(电感和电容所储的电能) 仍能回输到电网,因此,凡实际为电器(电 阻性质)所吸收的电功率叫有功功率。电感 和电容所储的电能仍能回输到电网,这部分 功率在电源与电抗之间进行交换,交换而不 消耗,称为无功功率。
无功补偿基础知识
❖3、产品特点: ❖ 实时跟踪、动态补偿 ❖ 编码投切、分级补偿 ❖ 控制方式灵活 ❖ 真空接触器投切电容器 ❖ 智能监控
无功补偿基础知识
4、工作原理图
CT
PT
备 用
电
源AC220V
5、安装方式: 户内柜式
控制器 保护单元
户外箱变式
无功补偿基础知识
❖ ※调压调容型变电站无功自动补偿设备:
无功补偿基础知识
P+jQ
PL+jQL
系统
-jQC
负载
无功补偿原理图
功率平衡: P jQ PL jQ L - jQ C PL j ( Q L - Q C )
P PL
Q QL - QC
cos cos tg - 1 ( Q )
P 当 Q L Q C时 :

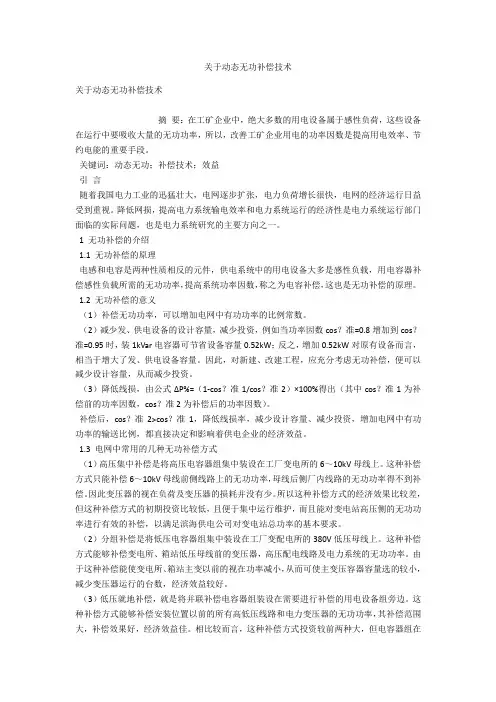

关于动态无功补偿技术

关于动态无功补偿技术关于动态无功补偿技术摘要:在工矿企业中,绝大多数的用电设备属于感性负荷,这些设备在运行中要吸收大量的无功功率,所以,改善工矿企业用电的功率因数是提高用电效率、节约电能的重要手段。
关键词:动态无功;补偿技术;效益引言随着我国电力工业的迅猛壮大,电网逐步扩张,电力负荷增长很快,电网的经济运行日益受到重视。
降低网损,提高电力系统输电效率和电力系统运行的经济性是电力系统运行部门面临的实际问题,也是电力系统研究的主要方向之一。
1 无功补偿的介绍1.1 无功补偿的原理电感和电容是两种性质相反的元件,供电系统中的用电设备大多是感性负载,用电容器补偿感性负载所需的无功功率,提高系统功率因数,称之为电容补偿,这也是无功补偿的原理。
1.2 无功补偿的意义(1)补偿无功功率,可以增加电网中有功功率的比例常数。
(2)减少发、供电设备的设计容量,减少投资,例如当功率因数cos?准=0.8增加到cos?准=0.95时,装1kVar电容器可节省设备容量0.52kW;反之,增加0.52kW对原有设备而言,相当于增大了发、供电设备容量。
因此,对新建、改建工程,应充分考虑无功补偿,便可以减少设计容量,从而减少投资。
(3)降低线损,由公式ΔP%=(1-cos?准1/cos?准2)×100%得出(其中cos?准1为补偿前的功率因数,cos?准2为补偿后的功率因数)。
补偿后,cos?准2>cos?准1,降低线损率,减少设计容量、减少投资,增加电网中有功功率的输送比例,都直接决定和影响着供电企业的经济效益。
1.3 电网中常用的几种无功补偿方式(1)高压集中补偿是将高压电容器组集中装设在工厂变电所的6~10kV母线上。
这种补偿方式只能补偿6~10kV母线前侧线路上的无功功率,母线后侧厂内线路的无功功率得不到补偿。
因此变压器的视在负荷及变压器的损耗并没有少。
所以这种补偿方式的经济效果比较差,但这种补偿方式的初期投资比较低,且便于集中运行维护,而且能对变电站高压侧的无功功率进行有效的补偿,以满足滨海供电公司对变电站总功率的基本要求。
无功补偿技术培训-动态补偿

3.3 动态无功功率补偿的原理
系统、负载和补偿器 的单相等效电路图:
U0
反映系统电压与无功功率动态补偿关系的特
性曲线如图:
完全补
U
偿
C
U0
B
A
Z=R+jX
QL
Qr
系统电压U Q
Qr
QL
补
负
偿
载
器
QA
Q
投入补偿器之后,系统供给的无功功率
为负载和补偿无功功率之和,即:
Q QL Qr
系统的特性曲线可以近似用下式表示:
IC
0
IL
I
QC
QL
Q
Us为等效前连接点处未接 补偿器时的电压。
Uref为电压值等于系统的正常工作电压,补偿 器未接且负载 无功功率不变时的供电电压。
★无功补偿器所吸收的无功功率:
Qr
U sUref Xs
★一台可吸收无功功率Qr的补偿器,可以补偿的系统电压变化为:
U s
X sQr U ref
3.3 动态无功功率补偿的原理
3.2 动态无功功率补偿的主要功能
1、改善功率因数 可以对动态无功负荷的功率因数进行校正。不但能把平均功率因数补偿
到所需的值,而且使动态功率因数保持在一定的范围内。
2、改善电压调整 能通过发出和吸收无功功率来提高电压和降低电压,防止过电压和欠
电压。
3、减少电压波动 由于反应迅速,所以能补偿快速变化的电压波动,减少电压闪烁,如
与理想补偿器相比,所 需吸收的无功功率减小
连接点电压并不像理想补偿时那 样保持原正常值不变,而是变化了
U
U s
Xr Xs Xr
3.3 动态无功功率补偿的原理
动态无功补偿装置及其于电网意义基础知识讲解

课前引导
风场与光伏电站无功补偿的必要性
适合开发风电、光伏的地区一般都处于电网末端,此处电网架构比较薄 弱,风电的并入会对电网产生重要影响 ,其中最突出的问题就是风电场的并 网引起系统无功的变化,进而影响系统电压,甚至可能导致电压崩溃。因此, 需要对风电场、光伏电站进行无功补偿以改善无功状况,从而达到改善系统和 风电场、光伏电站的电压水平的目的。
电能转换 (负载)
无功功率补偿的概念与意义
功率因数:有功功率出力在设备容量中所占的比重。
0 cos 1.0
功率三角形
S Q
S2 Q2 P2 P S cos
Q S sin
P
P S 或 cos
1.0
节电:
Q0
无功功率补偿的概念与意义
➢自然功率因数
负荷自然功率因数:无功补偿前负荷的功率因数
波形和相量图
Us
滞后的电流
IL
Us
UI
IL UI jxIL
(c) UI < Us
UI Us
IL 超前的电流
IL Us jxIL UI
(b) UI > Us
UI
没有电流
Us
Us
UI
(a) UI = Us
说明
UI = Us,IL = 0,SVG不吸发无 功。
UI > Us,IL为超前的电流,其 幅值可以通过调节UI来连续控 制,从而连续调节SVG发出的无 功。
SVG与SVC的对比
与相控电抗器TCR和磁阀控制电抗器MCR相比,SVG的具有明显性能优势: SVG能耗小,相同调节范围下,SVG的损耗只有MCR的1/4,TCR的1/2,
运行费用低,更节能环保; SVG是电流源型装置,主动式跟踪补偿系统所需无功;从机理上避免了大
无功补偿之动态补偿与静态补偿比较

无功补偿之动态补偿与静态补偿比较前言无功补偿的主要作用就是在电力供电系统中提高功率因数以减少设备容量和功率损耗、稳定电压和提高供电质量,在长距离输电中提高输电稳定性和输电能力以及平衡三相负载的有功和无功功率。
因此合理的选择无功补偿装置可以最大限度地减少供电系统损耗,提高电网质量。
反之可能造成供电系统电压波动、谐波增大等诸多因素。
1、静态补偿及其优点所谓静态补偿,是指补偿电容器不随无功功率的波动而实时跟踪投切,不但不实时投切,还要人为地延时投切,一般延时在40s以上。
随着用电设备的投入或切除,电网所需的无功功率也随之变化,为了不使电容器投切过于频繁,造成投切元件损坏严重及电容器受到冲击次数过多,采取人为延时措施,待供电回路功率因素稳定地低于某一规定值后,再投入电容器。
反之,当功率因素持续高于某一值,或出现向电网返送无功功率时,经延时后,上述现象没有改观再切除补偿电容器。
静态补偿对用电单位在一段时间内的平均功率因数并无不良影响,也不影响供电部门对收费的影响,反而因避免了频繁投切延长了执行元件及补偿电容器的使用寿命。
另外,由于不随无功功率的波动而实时地进行投切,投切用的执行元件采用接触器即能满足要求,从而减少了补偿装置的造价,也方便对其维护。
由于静态补偿有上述优点,因此目前几乎都采用静态补偿装置。
2、动态补偿及其优点动态补偿是补偿电容器的投切要紧随负荷的无功功率的变化,不失时机地投切电容器,即进行实时跟踪补偿。
为达到实时跟踪补偿的目的,从信号的检测到投切的执行要在10~20ms内完成。
若采用电磁元件作执行元件,就无法满足这种快速投切的要求。
为达到快速检测及快速投切要求,采用电子检测与晶闸管投切方式,因为如果采用电磁元件投切,最快也要在0.2s以上才能完成。
动态电容补偿并不是一种新技术,早已在电弧炼钢炉上得到应用。
电弧炉在炉料熔化过程中,短网不时发生,其冲击电流造成供电母线电压剧烈波动,对其他用户产生不良影响,这种特殊的电压瞬时波动称为电压的闪变,也有人称为电晃。
动态无功功率补偿基础知识

什么叫无功?
➢电源能量与感性负载线圈中磁场能量或容性负载
电容中的电场能量之间进行着可逆的能量交换而 占有的电网容量叫无功,无功功率 Q表达式如下:
QUsIin
式中无功量 的单位为Var(乏),线电压的单位 为V(伏),视Q 在电流I单位为A(安)。
无功及分类
➢1、感性无功:电流矢量滞后电压矢量90度,
抵消负载产生的谐波无功功率其谐波次数N=PK±1,P为整
流相数,K=1、2、3、……。
各类多相整流器产生的谐波次数
由右表可见,增加变流器 的相数可有效地消除低次 谐波,整流相数越多,所 产生的谐波分量越少。目 前在轧钢机和电冶金、电 解整流电源工程中多数采 用12相、24相整流技术, 对特大容量的也采用36相、 48相整流。
➢无功功率有那些危害:
—无功功率不做功,但占用电网容量和导线截 面积,造成线路压降增大,使供配电设备过载, 谐波无功使电网受到污染,甚至会引起电网振荡 颠覆。
什么是动态无功补偿?
➢动态无功补偿
根据电网中动态变化的无功量实时快速地 进行补偿。
➢为什么要进行无功功率补偿
—是为了减小供配电线路中往复交换的无 功功率,提高供配电线路的利用率。
➢本装置的投切时间为10ms,系统动态响应
30ms。滤波器投入电网和退出电网均在电流过 零点,入网电流为正弦,确保二进制编码码投切 方式对电网不产生冲击电流,保证晶闸管安全工 作,延长补偿电容器运行寿命。
TFC系列动补治理谐波的指标
➢治理五次谐波量50%以上; ➢非标准设计,可以对各次谐波进行治理,达
到国家标准。
➢适用场合
—适用于如:冶金、化工、船舶,造纸等工矿企业, 及居民生活小区,商业区域。
无功补偿技术培训-动态补偿

故该补偿器可以补偿的电压下降为
3.3 动态无功功率补偿的原理
★例: 吸收50Mvar容性无功功率时补偿器电压下降0.05pu ,则:
当电源电压下降5%时补偿器所吸收的容性无功功率为: 当电源电压上升5%时补偿器所吸收的感性无功功率为:
3.3 动态无功功率补偿的原理
可见 ,所需容量分别比理想补偿器所需容量减小了一 半 。但是连接点电压也不能像理想补偿那样保持恒定 。 当系统电压下降5%时 ,连接点电压下降2.5%; 而当系 统电压上升1%时 ,连接点电压上升0.5%。
3.2 动态无功功率补偿的主要功能
1 、改善功率因数 可以对动态无功负荷的功率因数进行校正 。不但能把平均功率因数补
偿到所需的值 , 而且使动态功率因数保持在一定的范围内。
2 、改善电压调整 能通过发出和吸收无功功率来提高电压和降低电压 , 防止过电压和欠
电压。
3 、减少电压波动 由于反应迅速 , 所以能补偿快速变化的电压波动 , 减少电压闪烁 ,
工作原理: ※在过励磁运行时 , 向系统供给无功功率而起无功电源作用 , 能提高
系统电压; ※在欠励磁运行时 , 它从系统吸收无功功率而起无功负荷作用 , 可降低系
统电压。
优点 :能根据电压平滑地调节输入或输出的无功功率。
缺点 :有功损耗大 、运行维护复杂 、响应速度慢 , 小容量的调相机每kVA容 量的投资费用比较大 ,近来已逐渐退出电网运行。
的电压— 电流特性 系统无功负载正常时的工作点(A) :
系统无功负载正常时的特性与补
偿器特性都交与纵轴上电压为Uref的
点统。无功需负补载偿增器大提时供:无 功 功 率 。
假设没有补偿器而无功负载增大至 特性l 2 , 则系统工作点变为纵轴与l 2 的 交点B; 采用理想补偿器C点; 实际 补 偿器D点。
动态无功补偿原理

动态无功补偿原理
动态无功补偿原理指的是通过无功补偿装置对电力系统中的功率因数进行调节,以实现电力系统的无功功率平衡,提高系统的电能质量和效率。
在电力系统中,负载设备会产生一定的无功功率,这会造成电力系统中的功率因数下降,影响电能利用率和电力设备的工作效率。
为了解决这个问题,引入了动态无功补偿装置。
动态无功补偿装置是一种电力设备,其工作原理是通过控制电力系统中的电容器的投入和退出,来实现无功功率的自动补偿。
当电力系统中的功率因数下降时,动态无功补偿装置会自动启动,将无功功率由电容器提供,以补偿系统中的无功功率。
当功率因数恢复正常时,装置会自动退出。
动态无功补偿原理的核心是根据电力系统的负载变化情况,自动调节电容器的投入和退出,以实现系统的无功功率平衡。
通过动态无功补偿装置的应用,可以有效减少电力系统中的无功功率,提高功率因数,降低电网损耗,改善电网电能质量。
总的来说,动态无功补偿原理是通过控制电容器的投入和退出,自动补偿电力系统中的无功功率,以提高系统的功率因数和电能质量。
这种无功补偿方式具有自动化、高效、可靠等优点,广泛应用于电力系统中,有助于提高系统的稳定性和经济性。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
➢动补可对任何负载情况进行实时快速补偿,并有
稳定电网电压功能,提高电网质量,无触点零电 流投切技术增加了电容器使用寿命,同时具备治 理谐波的功能。
什么是谐波?
➢谐波
指电网中非基波(50Hz中国)的其他频率的 电流或电压,如高此谐波,谐波亦属于无功类别。
Ps=i2rΣ 式中i为视在电流,rΣ为供配电设备线路电阻和。
使用就地动补后线路损耗的节能比
—补偿后视在电流的平方与补偿前视在电流的 平方之比。
即:I22rΣ:I12rΣ 式中 I1 为补偿前视在电流,I2 为补偿后视 在电流, rΣ为供配电设备线路电阻之和。
动补与静补的主要区别及优点
➢静补投切速度慢,不适合负载变化频繁的场合,
TP-TFC系列动补的主要特点
➢本装置的投切时间为10ms,系统动态响应
30ms。滤波器投入电网和退出电网均在电流过 零点,入网电流为正弦,确保二进制编码码投切 方式对电网不产生冲击电流,保证晶闸管安全工 作,延长补偿电容器运行寿命。
TP-TFC系列动补治理谐波的指标
➢治理五次谐波量50%以上; ➢非标准设计,可以对各次谐波进行治理,达
TP-TFC系列动补的主要特点
➢本技术可以抵销三相非对称负载引起的零序电流和负
序电流,补偿后,三相非对称负载和本装置对电网等 效于三相对称负载。
➢本装置的微机故障自诊断系统可以对多种故障进行处
理,如过电流、过电压、电源缺相和相序错等,容错 运行技术的应用,提高了补偿装置在无人值守下的运 行可靠性。
➢变压器的损耗的计算公式
PB= rBI32 式中I为视在电流, rB 为变压器内阻。
计算方法
➢谐振频率的计算公式 ➢变压器阻抗的计算公式
f 1
2 LC
ZBn0LB
3nU 22Uk 10S0
式中n为谐波次数, 为0 电网角频率,LB为变压
器漏感,U2为变压器二次线电 压,UK为变压器阻
抗压降比,S为变压器容量。
到国家标准。
➢适用场合
—适用于如:冶金、化工、船舶,造纸等工矿企业, 及居民生活小区,商业区域。
TP-TFC系列动补补偿量计算公式
—补偿前和补偿后负载容量不变的情况下:变压
器因容数量要为求S提,高补到偿c前o功s,率2 因数为cos1,补偿后功率
那么补偿容量为
QSco 1 s
co 1 21 s1co 1 2s21
动态无功功率补偿基础知识
2003.08.05
什么叫无功?
➢电源能量与感性负载线圈中磁场能量或容性负载
电容中的电场能量之间进行着可逆的能量交换而 占有的电网容量叫无功,无功功率 Q表达式如下:
QUsIin
式中无功量 的单位为Var(乏),线电压的单位 为V(伏),视Q 在电流I单位为A(安)。
无功及分类
TP-TFC系列动补的主要特点
➢用于低压电网,靠近负载,采用TFC(晶闸管开关滤
波器)动态无功功率补偿技术,晶闸管以10ms速度直 接将滤波器投入电网,实现了低成本、高效益。
➢采用计算机数字化控制技术,对三相对称或非对称供
配电线路中的无功功率进行实时、动态跟踪补偿,使 功率因数始终保持在0.90以上。在电网电压高低不同 时采用不同的补偿算法以确保不发生欠补偿和过补偿。 过补偿会引起电网电压升高。
进行就地动补的意义是什么?
➢就地动补的意义
—是能将用电设备至发电厂全程供配电设备、 线路、都得到补偿,降损节能效果显著,特别是 低压线路及变压器的损耗大幅度降低,企业和用 户直接受益。
就地动补的有功节能是什么?
➢就地动补的有功节能
—是减小供配电设备线路损耗,变压器损 耗等一切无功电流引起的发热功率。这部分损 耗功率Ps可由下式表达:
➢无功功率有那些危害:
—无功功率不做功,但占用电网容量和导线截 面积,造成线路压降增大,使供配电设备过载, 谐波无功使电网受到污染,甚至会引起电网振荡 颠覆。
什么是动态无功补偿?
➢动态无功补偿
根据电网中动态变化的无功量实时快速地 进行补偿。
➢为什么要进行无功功率补偿
—是为了减小供配电线路中往复交换的无 功功率,提高供配电线路的利用率。
—补偿前和补偿后满负载容量的情况下:变压器容
量为S,补偿前功率因数为 cos,1 补偿后功率因数要求提高到 cos2
那么补偿容量为 Q S si1 n si2 n
计算方法
➢无功功率的计算方法
QSsin(c1os) 式中 为S视在功率, (cos为1功) 率因数角。
➢线路损耗的计算公式
PS=I2 rΣ 式中I为视在电流 rΣ为供配电设备线路内阻和。
➢1、感性无功:电流矢量滞后电压矢量90度,
如:电动机、变压器线圈、晶闸管变流设备等;
➢2、容性无功:电流矢量超前电压矢量90度,
如:电容器、电缆输配电线路、电力电子超前控制设 备等;
➢3、基波无功:与电源频率相等的无功; ➢4、谐波无功:与电源频率不相等的无功。
什么是无功补偿?
➢无功补偿:
指根据电网中的无功类型,人为地补偿容 性无功或感性无功来抵消线路中的无功功率。
➢滤波器阻抗的计算公式
n2 1
Z
式中n为谐波次数,为感性无功于容3性n无0C功容量
之比, 为0 电网角频率。
计算补偿电容的容量
➢如何计算安装TP-TFC动补装置后的增容容量? ➢如何计算安装TP-TFC动补装置后的节电量?
示例
例如:某配电的一台1000KVA/400V的变压器,
➢谐波的危害
—谐波是供配电系统中的公害,可造成供配电 线路,用电设备发热,产生趋肤效应,使电气设 备、电动机产生机械振荡。干扰无线电设备不能 正常运行。电网中谐波量过大,可引起电网振荡, 造成电网颠覆的严重事故。
高次谐波
➢三相六脉波整流电路有哪些高次谐波
—三相整流设备含有5、7、11、13等次(6n±1),1/7,1/11,1/13…1/(6n±1)高次谐波含量为
即
1n
1 6n
1
2
(15)2(71)2
高次谐波
六相十二脉波整流电路有哪些高次谐波
六相十二脉波整流电路含有: 11、13、23、25…(12n±1)次高次谐波, 高次谐波电流含量是:
即
n
1
2
1
12n
1
(111)2(113)2
