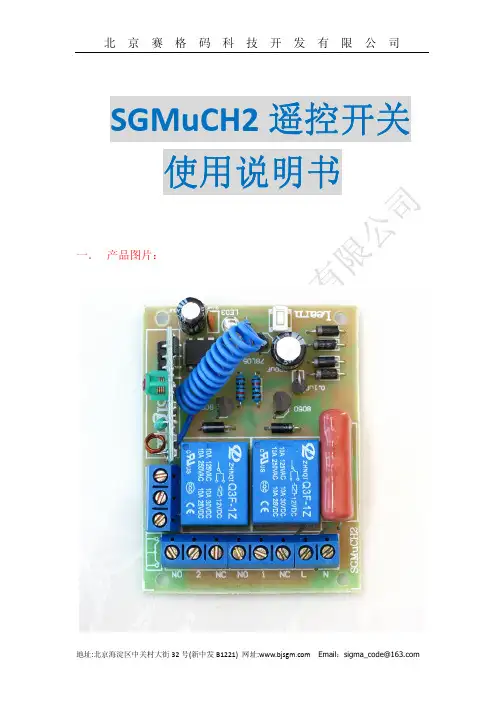

SGMuCH2 遥控开关 说明书
北 京 赛 格码 科 技 开发 有 限 公司SGMuCH2 遥控开关 使用说明书一． 产品图片：地址:北京海淀区中关村大街 32 号(新中发 B1221) 网址:Email：sigma_code@北 京 赛 格二. 产品简介：码 科 技 开发 有 限 公司本产品有 2 路控制输出口，由继电器控制交、直流的通断，可控制的设备及电机的启、停、 正反转或开关的通、断转换。
有三种工作状态可自由设定(互锁、非锁、自锁），由单片机 解码、记忆存储编码信息。
智能学习地址码及按键码，使用非常方便。
典型应用于多路电动 门、窗、起吊设备，工业控制，安防行业等领域，与遥控器配套使用可组成一套完整的无线 智能型遥控系统，用途十分广泛.三.基本参数：1> 工作电压：交流 220V/直流 12V 2>静态电流：≤10mA3>工作电流：50～200mA4>工作频率：315MHz5>工作状态：互锁/非锁/自锁（自由设定并随机保存） 6>控制路数：2 路独立开关，1 路电机正反转7>触点电流：10A8>遥控开关电路外型尺寸：62×51×18mm9>工作温度：-10℃～+50℃10>应用领域：遥控电动门、窗、开关、安防等遥控领域.地址:北京海淀区中关村大街 32 号(新中发 B1221) 网址:Email：sigma_code@北 京 赛 格码 科 技 开发 有 限 公司四．使用及说明： 1>按钮操作 1>按钮操作：设学习操作按钮一只，LED 工作状态指灯一只， 按钮操作 如下图所示。
A． 短按操作(按下小于5秒抬起)按钮可以轮流切换到点动、 短按操作(按下小于5秒抬起)按钮 互锁及自锁工作状 态，同时，由LED指示灯指示所设定的当前工作状态: a) 短按操作按钮一下，LED闪亮一次，点动工作模式 b) 再次短按操作按钮一下，LED闪亮二次，互锁工作模式 c) 再次短按操作按钮一下，LED闪亮三次，自锁工作模式 d) 再次短按，重复a操作。
2路4工作方式的无线遥控开关使用说明书(新型)
2路4工作方式的学习型无线遥控开关使用说明书（2007版本）2路4种工作方式选择的无线遥控开关是我公司根据用户要求推出的一款人性化、理想化的实用无线控制装置。
学习功能方便用户更换遥控器，更方便用户通过学习按键的顺序来更换输出端口；有4工作方式的自由设置，更方便用户用于不同的场合和不同控制功能，扩大了应用范围，增大了应用灵活性。
本无线遥控开关不但适应本公司的普通和加强型无线遥控发射器，而且兼容市场上的各种固定编码的无线遥控发射器。
其接收板不但适用于遥控发射器与接收板一对一操作，而且能够实现一个遥控器来控制多块接收板的组合控制。
本遥控开关如果使用4路遥控发射器操作时，不但可以设置成两个按键功能并联控制一路操作，将遥控器的按键开关使用寿命提高两倍，而且可以设置成独立的开按键和独立的关按键，更适应不同的使用习惯的人操作。
输出方式中的单稳态输出和暂态非锁输出，可以电控锁，以及中间继电器的开关操作。
电路输出具有常闭、常开两种输出方式也方便了用户不同用途的选择。
该无线遥控开关广泛应用到家庭中，工业控制中，对于学生学习自动化控制，启迪开发思路也是一个良好的教具。
一、2路4工作方式选择的无线遥控开关的控制分布图家庭使用建议使用的遥控器：（理由：2按键遥控器与4按键遥控器的价格相同或基本相同）二、学习与设置：在无线遥控接收板未通电之前按下学习开关，接通电源，状态指示灯点亮，松开学习按键开关，状态指示灯保持点亮。
先学习的按键控制第一路，后学习的按键控制第二路。
一般用户按数字的顺序进行学习或者按字母的顺序进行学习。
如果你使用的是2按键遥控器，当按下一个按键后，状态指示灯闪烁一次，表示此时第一路学习完毕，按下第二个按键后，状态指示灯闪烁两下，表示第二路操作学习完毕。
因为本接收板有四种工作方式需要选择，你再次重复上面的操作，按一次第一按键，再按一次第二按键。
之后学习状态指示灯快速闪烁数次后，仍然保持点亮状态，表示此时已经进入了该接收板工作方式的学习状态。
二路无线遥控开关使用说明和使用范围
二路无线遥控开关使用说明和使用范围86型二路路无线遥控墙壁开关接线方式请照如下图进行用户说明：1．将本产品接入电源后，请按下所述配好遥控器。
2．两路以上的产品，如果出现遥控或手控其中某一路时，关闭了所有灯具，请检查这路灯具是否损坏。
并请及时更换灯具或不用这路即可3．对于两路以上的产品，可以只使用其中任意一路。
供电不分主次。
4．对于灵敏度非常高的节能灯具，建议使用多路开关，有效减少待机电源，可以避免出现灯具在夜间有微弱闪光出现。
请注意：切勿将火线和零线一起接入本产品！！！否则会立即烧坏本产品！一、功能简介：1、清零操作（也即遥控开关初始化）：在灯具为灭的状态下，长按遥控开关任意手控按键20秒以上，则清零对应的遥控功能，灯闪动几下表示清除完毕。
其余路数以此类推。
2、第一路开关遥控器配置：按一下第一路开关上的手控键（10秒以上），待负载灯具点亮后再松手，再按下遥控器任意键2秒左右不放，至该负载灯灯闪,表示学习成功，然后再放开按键即可。
如果6秒内没有按遥控器,6秒后,这次学习无效,是普通按键功能。
注：只要有一路学习过的遥控器(按键)将不能学习其它路，如果是重复的遥控器(按键)学习无效！3、体操作流程：按下手控键—延时10秒以上—灯亮放开—再按遥控器任意键—持续2秒—灯闪—再放开－学习完成；如不能学习，请重复以上操作。
4、上述操作步骤，配置好各路遥控键；5、配遥控器：重复上述步骤，最多可以学习10个遥控器，超过10个，则第一个被删除。
二、操作方法：1、手动控制：轻按开关上某一键，则对应的灯亮，再按一次则灯熄灭。
2、遥控控制：按下上面学习好的遥控器按键，则对应的灯亮，再按一次则灯灭。
3、含总开总关功能（只限十二键的遥控器），当学习好该12键遥控器后，默认第11键为全开，第12键为全关。
（待选）三、本产品特点：1、单火线控制，直接替换原有墙壁普通机械开关，不用改动任何线路；2、采用进口原装欧姆龙高档继电器，更长的使用寿命；3、采用纯铜接线柱子，方便接线；4、采用智能MCU系统，用户更方便遥控器的选配5、超低的待机功能，待机时灯具无闪烁现象；6、设有过流过压保护，并在抗干扰方面有非常良好的表现；7、兼容启辉器式日光灯，不必接电容电阻等配件；8、上电时间短，节能灯具约1秒左右，启辉器式日光灯约2-3秒；9、采用多路供电技术，待机功耗更小，并且供电不分主次，有效避免了有一路灯具损坏而导致整个产品不能使用的情况发生；10、设有掉电自恢复功能。
两路点动工业遥控开关使用手册
1、接收机安装应远离大面积金属物体、有剧烈震动、电机等电火花处，接收机安装方向和 天线安装方向应与地面垂直方向放置，且接收机和天线固定应离地面 2 米以上。
2、如遥控距离变近遥控指示灯发暗或遥控器电池严重欠压时，表示电池欠压请及时充电。
3、遥控器在不充电时要把充电器的交流电源插头和充电插头与座拔开，防止遥控器倒放电 消耗电池能量。
4、垂直拔出接线端子，红按扭为停止，对应接线端子标记是 1－B-C，把接线端子垂直 插入原插座，再将接线端子 B-C 控制线串联在 SB2 停止按扭常闭两端，按一下红按扭电机停 止；
5、将按接收控制器上盖紧固，再固定在离地面2米高的位置处，把随机带的吸盘天线与 地面垂直吸到金属控制箱上即可，把吸盘天线连接头与接收器天线连接座连接拧紧。
四、KW PC-2GY-R 接收器技术参数
1、 体 积：150 X 90 X 60mm 2、 重 量：600g 3、 使用温度：-40-80 度 4、 工作电压范围：交流220V（交流380V 220V 110V 直流6V 12V 24V 36V 48V选定） 5、 工作频率：315/433MHz 6、 触点电流：220V 7A 7、输出方式：无源两路常开常闭输出 8、常开输出：一组A-B 9、常闭输出：一组B-C
十一、型号说明Biblioteka 附件● 附件（标准配置）：接收主机一个 吸盘天线一个 遥控器一个 智能全自动充电器一个 1800MA锂电充电电池一块（在遥控器内）使用说明一本
十二、售后服务
该产品返厂保修一年，长期负责维修，保修封签撕破、人伪损坏和天灾及不可抗拒原因损坏 不在保修之内。
北京首创电子实验室 北京康微英特电子科技有限公司
六、通过外接交流接触器控制电机启动停止接线示意图
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2路4工作方式的学习型
无线遥控开关使用说明书
（2007版本）
2路4种工作方式选择的无线遥控开关是我公司根据用户要求推出的一款人性化、理想化的实用无线控制装置。
学习功能方便用户更换遥控器，更方便用户通过学习按键的顺序来更换输出端口；有4工作方式的自由设置，更方便用户用于不同的场合和不同控制功能，扩大了应用范围，增大了应用灵活性。
本无线遥控开关不但适应本公司的普通和加强型无线遥控发射器，而且兼容市场上的各种固定编码的无线遥控发射器。
其接收板不但适用于遥控发射器与接收板一对一操作，而且能够实现一个遥控器来控制多块接收板的组合控制。
本遥控开关如果使用4路遥控发射器操作时，不但可以设置成两个按键功能并联控制一路操作，将遥控器的按键开关使用寿命提高两倍，而且可以设置成独立的开按键和独立的关按键，更适应不同的使用习惯的人操作。
输出方式中的单稳态输出和暂态非锁输出，可以电控锁，以及中间继电器的开关操作。
电路输出具有常闭、常开两种输出方式也方便了用户不同用途的选择。
该无线遥控开关广泛应用到家庭中，工业控制中，对于学生学习自动化控制，启迪开发思路也是一个良好的教具。
一、2路4工作方式选择的无线遥控开关的控制分布图
家庭使用建议使用的遥控器：（理由：2按键遥控器与4按键遥控器的价格相同或基本相同）
二、学习与设置：
在无线遥控接收板未通电之前按下学习开关，接通电源，状
态指示灯点亮，松开学习按键开关，状态指示灯保持点亮。
先学习的按键控制第一路，后学习的按键控制第二路。
一般
用户按数字的顺序进行学习或者按字母的顺序进行学习。
如果你
使用的是2按键遥控器，当按下一个按键后，状态指示灯闪烁一
次，表示此时第一路学习完毕，按下第二个按键后，状态指示灯
闪烁两下，表示第二路操作学习完毕。
因为本接收板有四种工作
方式需要选择，你再次重复上面的操作，按一次第一按键，再按
一次第二按键。
之后学习状态指示灯快速闪烁数次后，仍然保持
点亮状态，表示此时已经进入了该接收板工作方式的学习状态。
工作方式有4种选择，按下遥控器上学习顺序对应的按键后
工作方式被确定。
当使用2按键遥控器时，工作方式只能选择下面表格中的“方式1”和“方式2”，且每一个遥控器按键对应地控制一路继电器。
当使用4按键遥控器时，进入学习状态后，按顺序（顺序可以自行定义）输入完4个按键后，那么顺序1和顺序3按键控制第一路，顺序2和顺序4按键控制第二路。
工作方式的学习同样是在学习完遥控器按键以后，通过4个按键的输入顺序来选择方式1至方式4。
4按键遥控器如果学习的是方式1, 继电器的输出方式为双稳态，此时1、3顺序输入的按键控制第一路，2、4顺序学习的按键控制第二路。
4按键遥控器如果学习的是第二种工作方式，1、2按键对应的是两路输出的“开”，3、4顺序按键对应的两路输出的“关”。
4按键遥控器如果学习的工作方式3,继电器的输出方式为单稳态，单稳态时间1.2秒钟。
1、3顺序按键控制第一路，
2、4顺序按键控制第二路。
4按键遥控器如果学习的是工作方式4,继电器输出暂态非锁方式，按键的工作与上面的第三种方式相同，仅仅是继电器的输出在按键按下后吸合，直到铵松开后才释放。
用户选择一种方式后，工作方式记忆不丢失。
当使用4按键遥控器，每个案件的操作次数相对于2按键遥控器来说降低了一倍，而影响遥控器使用寿命的关键部位是遥控器按键开关的失效，所以当你选择了4按键遥控器用于家庭来控制两路接收板的时候，遥控器的使用寿命将提高到2倍。
当使用多按键双码操作的遥控器控制该两路接收板时，其学习的方法与单位码遥控器的学习方法相同，不同之处仅仅差别多按键双码遥控器按两个按键后才发送一次数据信号。
使用多按键双马无线遥控器控制2路无线接收板可以组成一个无线遥控系统，详细使用
另见一摇多控操作部分的介绍。
学习之后再未进行下次学习之前，学习状态保持不变。
三、无线遥控开关的接线：
2路无线遥控开关可以连接2路负载，每路输出均有常闭输出和常开输出两种方式，应用于遥控后开启时，使用常开触点，应用于遥控后断电，平时供电情况，使用常闭触点。
四、使用注意的问题：
1、直流电源要求12V电压稳定且能够提供最大50毫安电流的能力。
2、发现遥控器控制距离变近后，应该及时更换电池。
3、每路的最大负载能力是220V/7A，连续使用最大不超过5A，即负载功率不大于1000W.
方圆电子开发部
2007.03。
