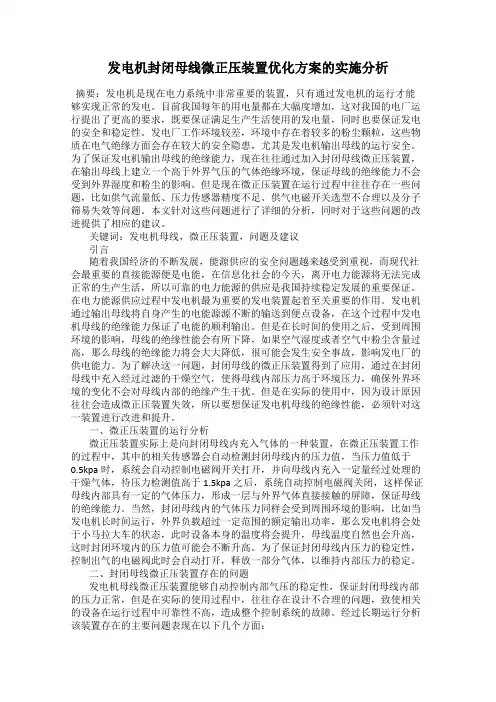

发电机封闭母线微正压装置优化方案的实施分析
发电机封闭母线微正压装置优化方案的实施分析摘要：发电机是现在电力系统中非常重要的装置，只有通过发电机的运行才能够实现正常的发电。
目前我国每年的用电量都在大幅度增加，这对我国的电厂运行提出了更高的要求，既要保证满足生产生活使用的发电量，同时也要保证发电的安全和稳定性。
发电厂工作环境较差，环境中存在着较多的粉尘颗粒，这些物质在电气绝缘方面会存在较大的安全隐患，尤其是发电机输出母线的运行安全。
为了保证发电机输出母线的绝缘能力，现在往往通过加入封闭母线微正压装置，在输出母线上建立一个高于外界气压的气体绝缘环境，保证母线的绝缘能力不会受到外界湿度和粉尘的影响。
但是现在微正压装置在运行过程中往往存在一些问题，比如供气流量低、压力传感器精度不足、供气电磁开关选型不合理以及分子筛易失效等问题。
本文针对这些问题进行了详细的分析，同时对于这些问题的改进提供了相应的建议。
关键词：发电机母线，微正压装置，问题及建议引言随着我国经济的不断发展，能源供应的安全问题越来越受到重视，而现代社会最重要的直接能源便是电能，在信息化社会的今天，离开电力能源将无法完成正常的生产生活，所以可靠的电力能源的供应是我国持续稳定发展的重要保证。
在电力能源供应过程中发电机最为重要的发电装置起着至关重要的作用。
发电机通过输出母线将自身产生的电能源源不断的输送到便点设备，在这个过程中发电机母线的绝缘能力保证了电能的顺利输出。
但是在长时间的使用之后，受到周围环境的影响，母线的绝缘性能会有所下降，如果空气湿度或者空气中粉尘含量过高，那么母线的绝缘能力将会大大降低，很可能会发生安全事故，影响发电厂的供电能力。
为了解决这一问题，封闭母线的微正压装置得到了应用，通过在封闭母线中充入经过过滤的干燥空气，使得母线内部压力高于环境压力，确保外界环境的变化不会对母线内部的绝缘产生干扰。
但是在实际的使用中，因为设计原因往往会造成微正压装置失效，所以要想保证发电机母线的绝缘性能，必须针对这一装置进行改进和提升。
发电机出口封闭母线微正压装置
发电机出口封闭母线微正压装置万家寨水电站企业标准发电机出口封闭母线微正压装置运行规程签发：Q/WSD256-121.120-20091 主题内容与适用范围本规程规定了龙口水电站发电机出口封闭母线微正压装置的运行维护和事故处理。
本规程适用于龙口水电站运行值班人员及与运行工作有关的人员2．引用标准国家电网公司颁发的（2009年8月）《国家电网公司电力安全工作规程》（变电部分）；厂家编写的设备使用说明书。
3．发电机出口封闭母线微正压装置3.1 微正压装置主要技术性能干气露点：加压露点4～10℃<进气温度＜50℃>。
母线浮充压力：0- 3300pa(3.3Kpa)可调。
供气量：0．42m3/m出口溢流压力0.15～0.35Mpa可调。
具有空压机运行启动计次功能。
设有冷冻干燥净化机预冷时间控制，待其温度稳定后设备自动起动运行。
预冷时间10～20＇可调。
同时设有停止预冷按钮，以备快速起动运行之需。
气源：0.42m3/7无油空气压缩机。
使用条件：环境温度2～40℃(室内)，环境相对湿度＜85％。
电源：三相四线380V ACLX-04自动充气控制设备是为电厂母线封闭筒充以适量干燥空气，以提高母线安全运行能力而生产的，其主要由自动充气控制箱、压缩空气冷冻干燥机、空气压缩机、储气罐和相连接的气路管件组成。
3.2 微正压装置基本运行方式装置电源取自5#坝段配电室检修配电箱13X，空压机和冷干机动力电源由自动充气控制箱后端子排上接入。
交流电源转换为DC24V电源后经直流稳压电源开关给控制及信号回路供电。
自动充气控制箱是设备电气控制的中心，根据储气罐内气压指示，对空压机运行起停，并对母线补充供气进行自动控制，保持母线充气气压维持在一定的范围内。
同时设有空压机运行超载，超时和母线充气过压保护及相应的告警音响指示等。
设备正常运行时，由空气压缩机输出的压缩空气经压缩空气冷冻干燥机送出干燥净化的压缩空气，为母线充气提供气源。
微正压装置的结构原理及其维护
微正压装置的结构原理及其维护一、微正压装置的用途、性能及主要技术参数1、用途常规的离相封闭母线在发电机停机或检修期间，由于封闭母线没有设置自密封系统，因此，周围环境的灰尘和潮气很容易侵入封闭母线内，特别是风尘、雨天或湿热带地区，这种侵入就更加明显。
这不仅给封闭母线内部的清洁带来影响，更重要的是它们将降低封闭母线的绝缘强度，给封闭母线的运行带来隐患。
FWY系列微正压充气装置正是为解决上述问题而设置并生产的，它适用于一切封闭母线产品中。
由于这种装置配合母线自行的封闭，在发电机停机或检修过程中以及遇到恶劣气候条件时，该装置应启动并向封闭母线内充入经过干燥过滤的清洁空气，（指常温的），或热风，并使封闭母线本体内部保有（300Pa~2500Pa）的压力，以防止外部灰尘和潮气的侵入，保持封闭母线内部的清洁和干燥。
该装置自动对充入封闭母线壳内的空气压力进行测量和控制。
当封闭母线投入正常运行后，该装置将停止运行，以备再次使用。
若向母线壳内充入热风应从母线末端检修孔处排除以加速干燥过程。
该系统也适用于其它对空气有较严格要求，并且压力需控制在一定范围内的母线或其它系统中使用。
2、性能采用FWY系列微正压装置可达到下列性能要求：a、保持封闭母线壳内或其它密封系统内的微正压；b、经过干燥处理的空气可以保证封闭母线内部或其它密封系统的清洁。
c、纯净的空气经过加热处理，有了一定的温升充入封闭母线或其它密封系统内后可防止产生结露现象。
3、主要技术指标：➢自动测量范围（连续可调）：300~2500Pa➢测量精度：30%➢工作环境：a、环境温度：0~40℃b、空气相对湿度：＜100%c、无腐蚀性气体➢处理后气体的露点低于－40℃➢气体含尘直径：＜0.05mm➢充气量：72ｍ3/h➢气源空气压力：0.5~0.7M Pa➢柜内管路内压力：0.2~0.7M Pa➢供电电源：~380V、220V➢消耗功率：加热器 2.25~6.75KW 其余元件100KW二、微正压装置的工作原理1、来自气源的压缩空气通过柜内分水滤气器和干燥筒，使空气得到净化，并经过电磁阀进入封闭母线内空间。
封闭母线微正压装置的技术要求
新型封闭母线微正压装置的技术要求1.前言封闭母线微正压装置主要应用于发电机封闭母线的保护。
该装置是将压缩空气过滤、除水、干燥后充入到封闭母线筒中，使母线筒内的空气压力始终保持在微正压状态，防止外界含有水分、灰尘的空气进入封闭母线筒内，避免母线绝缘下降、闪烙、漏氢等不正常现象,是保证发电机正常开机运行的必不可少的保护装置之一。
随着国内电力工业的不断发展，共箱封闭母线已逐步被离相封闭母线所取代；百万兆瓦机组也已逐步取代了几十万兆瓦机组。
而先前的封母微正压装置由于配置低劣、功能简陋、工艺老旧、供气量小已不能满足封闭母线的要求，进而对机组的运行留下了重大安全隐患。
新型封母微正压装置与早期微正压装置相比增加了深度除湿单元、预除水自动排水单元、前级过滤单元、后置过滤单元、气源稳定系统、防粉化保护系统、多点压力保护系统、超压超湿超温保护、数码压力显示与控制，输出干燥气体露点更高，空气处理量更大。
与早期装置相比大大提高运行安全与稳定。
2.技术标准符合中华人民共和国电力行业标准DL/581-95封闭母线微正压系统装置3.安装条件3.1温度1℃－40℃3.2相对湿度＜85％ <25℃时>3.3海拔＜2000米3.4安装位置：室内4．微正压装置干燥方式高效分子筛干燥<LX-08型> 或冷冻净化干燥<LX-06型>5.微正压装置气源接入方式电厂气源或无油空压机气源，也可两种气源同时供气。
6.主要技术参数6.1电源电压：三相四线380V/220V/50HZ <其他电源标准可定制>6.2控制柜功率：<200W6.3空压机功率: 5.5KW <按0.6立方米标准配置空压机为标准>6.4供气量：36～60 M3/小时6.5气源输入压力范围：0.4-0.6Mpa6.6封母外壳内压力范围：下限300 ～上限2500pa <用户可根据实际情况进行调节>6.7输出气体露点：－15℃～ -70℃ <进气温度＜50℃>7.主要技术要求7.1多点压力检测及保护7.1.1当气源压力低于下限设定值空压机自动启动，当气源压力上升至上限设定值空压机自动停止。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
华电宁夏灵武发电有限公司发电机微正压装置运行规定
批准：梁增同
审核：李业堂
编写：范尊民
二0一二年十二月六日
发电机微正压装置运行规定
1、微正压装置简介
FWK-1A发电机封闭母线微正压控制装置主要用于发电机封闭母线的保护。
该装置将压缩空气过滤、干燥后充入到封闭母线中，使封闭母线内的空气压力始终保持在“微正压”状态，防止外界含有粉尘的湿空气进入封闭母线，避免因绝缘下降产生闪络等不正常现象，保证发电机的安全正常运行。
2、设备型号参数：
型号：FWK-I ；进入封闭母线内的气体大气压露点不高于-20℃（压力露点3℃，0.7Mpa）；颗粒杂质≤0.01μm；含油：≤0.1mg/ m3；；充气流量：≥1m3/min；浮充压力500～1500Pa（可调）控制精度：≤±1%FS；微正压装置主气源压力0.5～0.7Mpa。
3、微正压装置运行
（1）微正压运行方式
将控制面板“电源”开关置于右旋位置，设备将自动运行。
（2）定时充气运行方式
封闭母线气密性很差，难以建立微正压，则应选择定时充气功能。
操作方法如下：
1）在控制柜内，关闭电源，设置充气时间和保压时间。
2）将控制面板上的定时充气开关置于右旋位置。
3）开启电源，设备将按设定时间运行。
4、发电机微正压装置正常巡回检查项目：
1）控制面板上无故障信号
2）控制面板上电源、运行指示灯亮
3）控制面板上充压时间、保压时间、压力表指示在规定范围内
4）空压机和冷干机运行时无异音、各部振动合格5）各电缆、端子线无松动、过热氧化现象
6）各部管路进出口阀门位置正确，无漏气现象
7）储气罐压力正常，安全阀严密无漏气
5、发电机微正压装置使用注意事项：
1）发电机封闭母线微正压装置使用仪用压缩空气作为主气源，空气压缩机为封闭母线的备用气源。
正常情况下维持封闭母线压力在0.5—1.5KPa范围内。
2）设备停运时，先停设备面板上的电源开关（向右旋转为关），再停设备装置控制柜内的控制电源小开关，最后停MCC电源开关(6.9米汽机保安MCC)，送电时与此相反。
3）正常运行时，封闭母线压力表指示在0.5—1.5Kpa范围内，不在此范围内应查清原因。
4) 发电机停机检修时，封闭母线内会产生结露现象，因此在开机前一周左右可采用定时充气功能（充气时间＞＞保压时间）置换母线中的湿空气。
5)、当FWK-1型微正压装置故障短时无法恢复时，应将空气压缩机投入运行，保持封闭母线内的压力在正常范围内。
6、发电机微正压装置过压保护功能
1）当封闭母线中的空气压力≥3Kpa时，泄压电磁阀动作排气。
2）当封闭母线中的空气压力≥3.5Kpa时，液体安全阀动作排气。
3) 当封闭母线中的空气压力≥10Kpa时，机械安全阀动作排气。
7、发电机微正压装置故障判断处理
1）不充气、压力表无指示
充气电磁阀没有打开的原因：气源压力不足；+12V电源不正常；KM1不动作；DS1时间继电器不工作；压力传感器AH点不闭合。
处理：联系电气维护处理
2）充气不停、压力表有指示、过压保护不动作
原因：充气管路或封闭母线有较大漏点；控制柜内气动元件严重堵塞；此时可观察控制柜内充气入口和出口压力表指示，是否压降过大。
处理：联系电气维护处理。
3）充气不停、压力表有指示、液体安全阀排气泄压原因：电磁阀不能关闭或关闭不严；取样管有漏点处理：联系电气维护处理。
