2017年上海市松江区中考二模物理试卷及答案
上海市松江区初中毕业生学业模拟考试物理试卷（满分150分，完卷时间100分钟）考生注意：1．本试卷物理部分含五个大题。
2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无效。
一、选择题（16分）下列各题均只有一个正确选项，请将正确选项的代号用2B 铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。
1．原子核中带正电的粒子是A 质子B 中子C 电子D 原子2．下列用电器正常工作10秒钟消耗电能最少的是A 手电筒的小灯泡B 电视机C 洗衣机D 空调3．如图1所示用木槌敲击同一个音叉，第一次轻敲，第二次重敲。
两次比较A 轻敲响度大B 轻敲音调高C 重敲响度大D 重敲音调高4．如图2所示，下列四幅图中，小磁针北极所指方向已标出，能正确表示小磁针所处位置磁场方向的是图1屏幕上呈现人的影子 放大镜把文字放大 筷子好像在水面处折断了 山在水中形成“倒影”A B C D图35．如图3所示的现象中，属于光的反射现象是6．重为G 的物体P 挂在测力计下，其下端的纸带穿过打点计时器。
现分别两次拉动物体P 竖直向上运动，打出的纸带分别如图4（a ）、（b ）所示，其对应测力计的示数分别为F a 、F b ，则F a 和F b 的大小关系是A F a ＜F bB F a ＝F bC F a ＞F bD 以上三种情况都有可能7．如图5所示的电路中，电源电压保持不变。
闭合电键S 后，滑动变阻器R 1的滑片P 由中点向右端移动，当滑片P 移至右端，为使此时电流表A 1示数与电流表A 示数的比值，跟原先滑片P 置于中点时的比值一致，需用电阻R x 来替换R 2则图2A B C DA R x ＜ R 2B R x ＞R 2C R x ＝R 2D 以上三种情况都有可能8．如图6所示，两个底面积不同的圆柱形容器A 和B （S A ＞S B ），容器足够高，分别盛有甲、乙两种液体，且两种液体对容器底部的压强相等。
若在A 容器中倒入或抽出甲液体，在B 容器中倒入或抽出乙液体，使两种液体对容器底部的压力相等，正确的判断是 A 倒入的液体体积V 甲可能等于V 乙B 倒入的液体高度h 甲一定大于h 乙C 抽出的液体体积V 甲可能小于V 乙D 抽出的液体高度h 甲一定等于h 乙二、填空题（共26分）请将结果填入答题纸的相应位置。
9. 我国家用电冰箱工作时两端的电压为 （1） 伏，它与电视机之间是 （2） 的（选填“串联”或“并联”），家庭每月的耗电量用 （3） 表测量。
10.质量为5千克的铁块［c 铁=0.45×103焦/(千克·℃)］，放入沸水中，温度升高了20℃，铁块吸收的热量为 （4） 焦，这是通（b（a图4图6过（5）的方法改变铁块的内能。
在四冲程汽油机工作过程中，将机械能转化为内能的是（6）冲程。
11．端午节，在华亭湖进行龙舟赛，全体划桨手有节奏的向后划水，龙舟快速前进，是利用物体间力的作用是（7）；龙舟到达终点后，桨手停止划水，由于（8），龙舟仍会继续向前运动。
吸尘器和脱排油烟机是利用（9）将灰尘和油烟压入用电器的。
12．若5秒内通过某导体横截面的电荷量为3库，导体两端的电压为3伏，则通过该导体的电流为（10）安，电流做功为（11）焦。
当通过该导体的电流为0安时，其电阻为（12）欧。
13．甲、乙两辆质量相同的汽车在水平路面上同时向东做匀速直线行驶，s-t图像如图7所示，则甲车的速度是（13）米/秒；行驶过程中，若以甲车为参照物，乙车向（14）（选填“东”或“西”）运动，（15）车的动能较大（选填“甲”或“乙”）。
14．如图8所示，OA是轻质杠杆，已知OB=2AB，B点所挂重物的重力为6牛，A端竖直向上拉着，杠杆处于水平静止状态，则力F 的大小为（16）牛。
此时杠杆为（17）杠杆（选填“省力”或“费力”）。
保持作用点不变，当力F向左倾斜时，为使杠杆仍然保持水平静止，则力F的大小将（18）（选填“增大”、“不变”或“减小”）。
15．如图9所示的电路中，电源电压保持不变。
电路出现了断路故障，故障可能发生在电阻R1、R2处，当电键S由断开到闭合时，（19）电表示数一定不变； （20） 电表示数可能变大。
16．阅读下面短文，回答问题：PTC 是一种新型的半导体陶瓷材料，它以钛酸钡为主，渗入多种物质后加工而成，目前家用的陶瓷暖风器、陶瓷电热水壶等就是用这种材料做成的。
PTC 有一个根据需要设定的温度，低于这个温度时，其电阻随温度的升高而减小，高于这个温度时，电阻值则随温度的升高而增大，我们把这个设定的温度叫“居里点温度”，用PTC 材料制成的电热器具有发热、控温双重功能，应用十分广泛。
①家用固体电热灭蚊器就使用PTC 陶瓷电热元件，如图10为其电阻随温度变化的图像，由图可知，该PTC 材料的“居里点温度”为（21）℃。
②家用固体电热灭蚊器工作时的温度基本恒定在165℃左右，若它的温度高于165℃，电阻 （22），功率 （23） ，使其温度（24）（均选填“增大”、“不变”或“减小”）。
反之，也能自动调节。
因此图10用PTC 材料制成的电热器具有自动调节功能。
三、作图题（共9分） 请将图直接画在答题纸的相应位置，作图题必须使用2B 铅笔。
17．如图11所示，重为12牛的物体静止在水平面上，用力的图示法画出它所受的重力。
18．根据平面镜成像特点在图12中画出物体AB 在平面镜MN 中的像A 'B '。
19．请用笔画线代替导线在图13中将实物图连线补充完整。
（要求：滑动变阻器的滑片向右移动时，电流表的示数变大）四、计算题（共21分）请将计算过程和答案写入答题纸的相应位置。
20．如图14所示，不计滑轮重及摩擦，在5秒内将重为100牛的A 物体匀速提升2米，求：此过程中拉力做的功W 和功率P 。
21．如图15所示的电路中，电源电压为6伏且保持不变，电阻R l 为30欧，滑动变阻器上标有“20Ω，2A ”字样。
当电键S 断开时，图11图12AB图13图14F电路中的电流表示数如图16所示。
求： ①此时滑动变阻器连入电路中的电阻R 2。
②闭合电键S 后，通过电阻R l 的电流I 1。
③若用3欧或10欧的电阻R 3替代R l ，移动滑动变阻器的滑片P ，使电流表示数变化量最大，且电路元件正常工作。
应选R 3为 欧,并求出电流表示数最大变化量ΔI 最大。
22．水平桌面上放置一轻质圆筒，筒内装有0.2米深的某液体，如图17（a ）所示。
弹簧测力计悬挂底面积为10－2米2、高为0.1米的圆柱体，从液面逐渐浸入直到浸没，弹簧测力计示数F 与圆柱体浸入液体深度h 的关系如图17（b ）所示。
圆筒的厚度忽略不计，筒内液体没有溢出，圆柱体不碰到筒底。
①若F 1=9.8牛，F 2=1.96牛，求圆柱体浸没时所受浮力F 浮；筒内液体的密度ρ液。
②圆柱体未浸入时筒底受到的液体压强p 液。
③若轻质圆筒的底面积为2S ，筒内液体深度为2h，液体密度为F h /米F 图17（b ）（a ） 图152ρ，圆柱体底面积为S、高为h，求圆柱体浸没时，圆筒对桌面的压强p桌。
（用字母表示）五、实验题(共18分)请根据要求在答题纸的相应位置作答。
（24．小华“验证凸透镜成像”的规律。
实验桌上有A、B、C三个凸透镜，其中凸透镜A的焦距为10厘米，凸透镜B的焦距为50厘米，凸透镜C的焦距未知。
光具座上标尺的刻度范围如图20所示。
①若要验证凸透镜成实像的规律，应选用（5）凸透镜（选填“A”或“B”）。
实验过程中，他将点燃的蜡烛放置在距凸透镜25厘米处时，移动光屏，直到光屏上呈现出烛焰清晰的像，则该像是倒立（6）的实像（选填“放大”或“缩小”）。
②小华将凸透镜C固定在光具座上50厘米刻度线处，当烛焰在光具座上30厘米到40厘米刻度线之间时，烛焰的像是放大、倒立的实像；当烛焰在光具座上0厘米到30厘米刻度线之间时，烛焰的像是缩小、倒立的实像。
由此可判断烛焰在光具座上45厘米刻度线处时，烛焰的像是放大、 （7） 的 （8） 像。
25．小华同学在“测定小灯泡的电功率”实验中，所用电源电压不变，实验器材齐全且完好，小灯标有“2.5V ”字样。
小华正确串联实验器材，并将滑片放置于变阻器的一端，然后将电压表并联在电路中。
闭合电键后，电压表的示数如图21所示，此时小灯泡发光较暗。
接着移动变阻器的滑片，观察到电流表、电压表的指针着他移动变阻器的滑片，入电路的阻值是12.5欧。
求：小灯的额定功率P 额。
（10） （3分）（需写出计算过程）26．某实验小组同学发现，漂浮在不同液面上的实心物体浸入液体的体积不同，于是他们猜想：物体的密度、物体的体积、液体的密度可能会对漂浮在液面上的实心物体浸入液体的体积有影响。
为验证猜想，他们选用了若干不同的实心圆柱体和足够深的不同液体进行实验（实验时物体均能漂浮在液面），并将物体的密度、物体的体积、液体的密度，以及物体浸入液体的体积记录在表一、图203 15 － 图21表二和表三中。
①分析比较实验序号1与2与3的数据及相关条件，可得的初步结论是：密度相同的实心物体漂浮在同种液体中，（11）。
②分析比较实验序号（12）的数据及相关条件，可得出的初步结论是：密度和体积相同的实心物体漂浮在不同液体中，浸入液体的体积与液体密度成反比。
③分析比较实验序号（13）的数据及相关条件，可得出的初步结论是：体积相同的实心物体漂浮在同种液体中，浸入液体的体积与物体密度成正比。
④实验小组同学对表一、表二、表三中2、3、4列数据进行了一定的运算，并结合相关条件，可得出的进一步结论是：（a）当（14）时，物体浸入液体的体积相同；（b）当（15）。
（2分）上海市松江区2017—初中毕业生学业模拟考试物理试卷参考答案与评分要求4最1。
上海市各区2017届中考物理二模试卷按考点分类汇编 故障电路
故障电路宝山：15. 在图5所示的电路中，电源电压保持不变。
当仅电键S 闭合后，发现只有一个电表的指针发生偏转，已知电路中电阻R 1、变阻器R 2中仅有一个出现了故障。
①电路中故障可能发生在______；（选填“R 1”或“R 2”）②接着，向右移动变阻器R 2的滑片P ，只观察到一个电表的示数发生了变化，则故障的种类是________。
（选填“短路”或“断路”）15．（19）R 1； （20）短路。
崇明：14．在图7所示的电路中，电源电压保持不变。
闭合电键S ，电路正常工作，一段时间以后有两个电表的示数发生变化，已知电阻R 1、滑动变阻器R 2中仅有一个出现故障。
）电路中的故障可能是 （16） ； R 2的滑片P ，又观察到两个电表的示数 发生了改变，则故障一定是 （17） 。
14．（1）R 1断路或R 2断路；说明：正确写出一种情况得1分，正确写出两种情况得2分。
（2）R 1断路。
奉贤：7．如图3 所示，电源电压保持不变。
闭合电建S ，电路正常工作，一段时间后。
电流表A 的示数变小，电压表V 的示数不变，然后将电流表A 与电阻R 2 的位置互换，发现电流表的示数再次变小。
若故障只发生在电阻R 1、R 2 上，则（ ）BA ．只有R 1 断路B ．只有R 2 断路图7⒆ ⒇C ．R 1、R 2 同时断路D ．R 1、R 2 同时短路黄浦：14. 在图6所示的电路中，电源电压保持不变。
已知电阻R 1、R 2中仅有一个出现了故障，且闭合电键S 前后，其他元件均保持完好。
当电键S 闭合时①若电流表的指针发生偏转，电路中的故障是__________________。
②若电流表的指针不发生偏转，电路中的故障是_____________________。
14. R 1断路；R 1短路或R 2断路嘉定：15．如图7所示的电路中，电源电压保持不变。
闭合电键S 后，观察到灯L 不发光，电路中只有一个电表的指针发生偏转。
2017届上海市松江区高三物理二模试卷(含答案)-2017.04.20
1
8．如图， 导体棒 MN 垂直放置在光滑水平导轨 ad 和 bc 上与电阻 R 形成闭合回路。 垂直导轨平面仅在 abcd 区域存在竖直向下的匀强磁场，以下有关感应电流的说法正确的是（） （A）若导体棒 MN 水平向左运动，通过电阻 R 电流方向从 d→R→c （B）若导体棒 MN 水平向右运动，通过电阻 R 电流方向从 d→R→c （C） 当导体棒 MN 绕其中点 O 顺时针方向转动， 通过电阻 R 电流方向从 c→R→d （D）当导体棒 MN 绕其中点 O 顺时针方向转动，电阻 R 没有感应电流通过 9．某人骑自行车沿平直坡道向下滑行，其车把上挂有一只水壶，若滑行过程中悬绳始终竖直，如图所示， 不计空气阻力，则下列说法错误的是（） （A）壶身中轴一定与坡道垂直 （B）壶内水面一定水平 （C）水壶及水整体的重心一定在悬绳正下方 （D）自行车一定做匀速运动 10．如图为竖直放置的粗细均匀的两端封闭的细管，水银柱将气体分隔成 A、B 两部分，A 初始 温度高于 B 的初始温度。使 A、B 升高相同温度达到稳定后，A、B 两部分气体压强变化量分别 为ΔpA、ΔpB，对液面压力的变化量分别为ΔFA、ΔFB，则（） （A）银柱一定向上移动了一段距离 （B）ΔpA＝ΔpB （C）ΔpA＞ΔpB （D）ΔFA＜ΔFB 11．如图所示，将小球 a 从地面以初速度 v0 竖直上抛的同时，将另一小球 b 从距地面 h 处由静止释放，a 的质量小于 b 的质量，两球恰在 0.5h 相遇（不计空气阻力） 。则两球 运动过程中（） （A）小球 a 超重，小球 b 失重 （B）相遇时两球速度大小相等 （C）从开始运动到相遇，球 a 动能的减少量等于球 b 动能的增加量 （D）相遇后的任意时刻，重力对球 a 做功功率小于重力对球 b 做功功率 12．用水平拉力 F 拉着一物体在水平地面上做匀速直线运动， 某时刻起力 F 随时间 均匀减小， 方向不变， 物体所受的摩擦力 f 随时间变化的图像如右图中实线所示 （动 摩擦因数不变） 。则该过程对应的 v-t 图像是（）

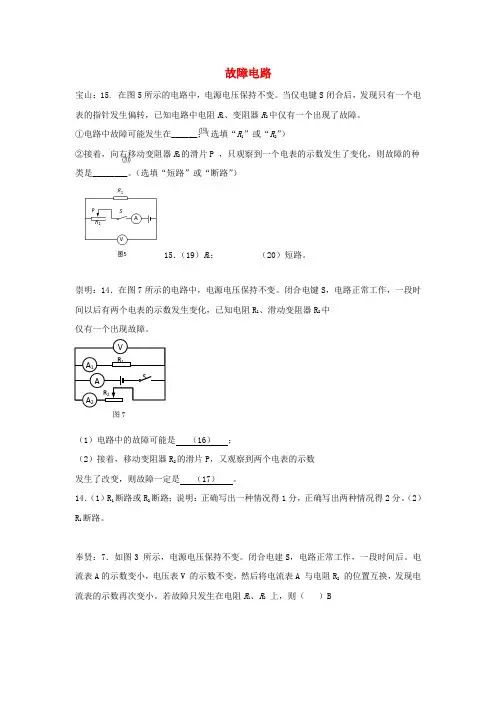

上海市各区2017届中考物理二模试卷按考点分类汇编 故障电路
故障电路宝山：15. 在图5所示的电路中，电源电压保持不变。
当仅电键S 闭合后，发现只有一个电表的指针发生偏转，已知电路中电阻R 1、变阻器R 2中仅有一个出现了故障。
①电路中故障可能发生在______；（选填“R 1”或“R 2”）②接着，向右移动变阻器R 2的滑片P ，只观察到一个电表的示数发生了变化，则故障的种类是________。
（选填“短路”或“断路”）15．（19）R 1； （20）短路。
崇明：14．在图7所示的电路中，电源电压保持不变。
闭合电键S ，电路正常工作，一段时间以后有两个电表的示数发生变化，已知电阻R 1、滑动变阻器R 2中仅有一个出现故障。
（1）电路中的故障可能是 （16） ；（2）接着，移动变阻器R 2的滑片P ，又观察到两个电表的示数发生了改变，则故障一定是 （17） 。
14．（1）R 1断路或R 2断路；说明：正确写出一种情况得1分，正确写出两种情况得2分。
（2）R 1断路。
奉贤：7．如图3 所示，电源电压保持不变。
闭合电建S ，电路正常工作，一段时间后。
电流表A 的示数变小，电压表V 的示数不变，然后将电流表A 与电阻R 2 的位置互换，发现电流表的示数再次变小。
若故障只发生在电阻R 1、R 2 上，则（ ）B图7 R 2A 2 AR 1 S A 1V⒆ ⒇A ．只有R 1 断路B ．只有R 2 断路C ．R 1、R 2 同时断路D ．R 1、R 2 同时短路黄浦：14. 在图6所示的电路中，电源电压保持不变。
已知电阻R 1、R 2中仅有一个出现了故障，且闭合电键S 前后，其他元件均保持完好。
当电键S 闭合时①若电流表的指针发生偏转，电路中的故障是__________________。
②若电流表的指针不发生偏转，电路中的故障是_____________________。
14. R 1断路；R 1短路或R 2断路嘉定：15．如图7所示的电路中，电源电压保持不变。
闭合电键S 后，观察到灯L 不发光，电路中只有一个电表的指针发生偏转。

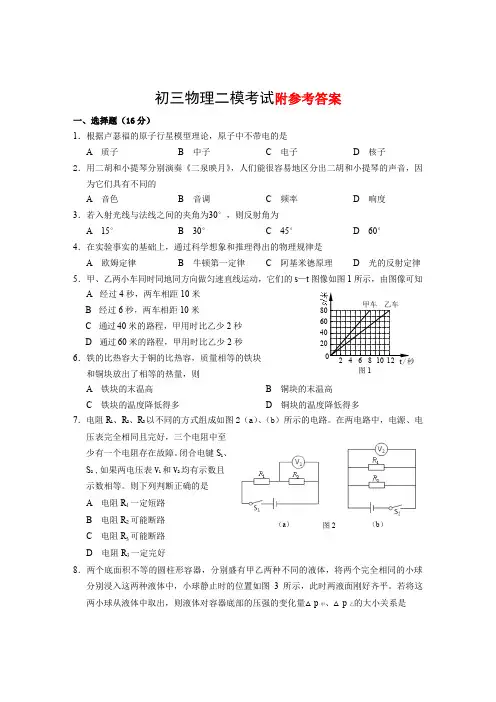

上海中考物理二模试卷及答案—松江区
图1初三物理二模考试附参考答案一、选择题（16分）1．根据卢瑟福的原子行星模型理论，原子中不带电的是 A 质子B 中子C 电子D 核子2．用二胡和小提琴分别演奏《二泉映月》，人们能很容易地区分出二胡和小提琴的声音，因为它们具有不同的 A 音色B 音调C 频率D 响度3．若入射光线与法线之间的夹角为30°，则反射角为 A 15°B 30°C 45°D 60°4．在实验事实的基础上，通过科学想象和推理得出的物理规律是 A 欧姆定律B 牛顿第一定律C 阿基米德原理D 光的反射定律5．甲、乙两小车同时同地同方向做匀速直线运动，它们的s —t 图像如图1所示，由图像可知 A 经过4秒，两车相距10米 B 经过6秒，两车相距10米C 通过40米的路程，甲用时比乙少2秒D 通过60米的路程，甲用时比乙少2秒 6．铁的比热容大于铜的比热容，质量相等的铁块 和铜块放出了相等的热量，则 A 铁块的末温高B 铜块的末温高C 铁块的温度降低得多D 铜块的温度降低得多7．电阻R 1、R 2、R 3以不同的方式组成如图2（a ）、（b ）所示的电路。
在两电路中，电源、电压表完全相同且完好，三个电阻中至少有一个电阻存在故障。
闭合电键S 1、S 2 ,如果两电压表V 1和V 2均有示数且示数相等。
则下列判断正确的是 A 电阻R 1一定短路 B 电阻R 2可能断路 C 电阻R 3可能断路 D 电阻R 3一定完好8．两个底面积不等的圆柱形容器，分别盛有甲乙两种不同的液体，将两个完全相同的小球分别浸入这两种液体中，小球静止时的位置如图3所示，此时两液面刚好齐平。
若将这两小球从液体中取出，则液体对容器底部的压强的变化量△p 甲、△p 乙的大小关系是图4图5图6 A △p 甲一定小于△p 乙 B △p 甲一定等于△p 乙 C △p 甲一定大于△p 乙 D △p 甲可能小于△p 乙 二、填空题（共26分）请将结果填入答题纸的相应位置。

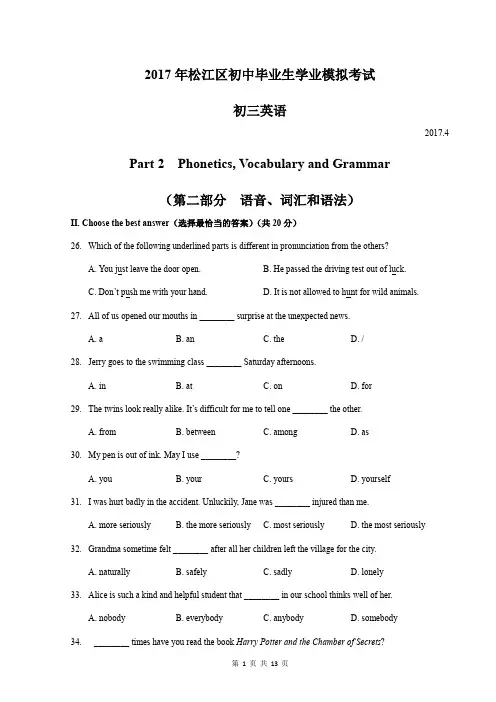

上海市松江区中考二模试卷(含标准答案)
2017年松江区初中毕业生学业模拟考试初三英语2017.4 Part 2 Phonetics, Vocabulary and Grammar（第二部分语音、词汇和语法）II. Choose the best answer（选择最恰当的答案）（共20分）26.Which of the following underlined parts is different in pronunciation from the others?A. You just leave the door open.B. He passed the driving test out of luck.C. Don’t push me with your hand.D. It is not allowed to hunt for wild animals.27.All of us opened our mouths in ________ surprise at the unexpected news.A. aB. anC. theD. /28.Jerry goes to the swimming class ________ Saturday afternoons.A. inB. atC. onD. for29.The twins look really alike. It’s difficult for me to tell one ________ the other.A. fromB. betweenC. amongD. as30.My pen is out of ink. May I use ________?A. youB. yourC. yoursD. yourself31.I was hurt badly in the accident. Unluckily, Jane was ________ injured than me.A. more seriouslyB. the more seriouslyC. most seriouslyD. the most seriously32.Grandma sometime felt ________ after all her children left the village for the city.A. naturallyB. safelyC. sadlyD. lonely33.Alice is such a kind and helpful student that ________ in our school thinks well of her.A. nobodyB. everybodyC. anybodyD. somebody34.--________ times have you read the book Harry Potter and the Chamber of Secrets?-- Twice.A. How manyB. How oftenC. How soonD. How long35.Thanks for your offer of help, ________ I want to try it again by myself.A. orB. butC. andD. so36.Your eyesight may become poorer ________ you still spend much time on computer games.A. unlessB. thoughC. whileD. if37.Mum, you ________ pick me up at school this afternoon. I will take the bus home myself.A. mustn’tB. shouldn’tC. needn’tD. can’t38.Now Artificial Intelligence（人工智能）________ in many ways of our life.A. is usedB. was usedC. will be usedD. had been used39.I missed the train. It ________ the platform already when I got to the station.A. would leaveB. has leftC. is leavingD. had left40.I hope Mr. and Mrs. Smith ________ together with their lost son in no time.A. getB. will getC. would getD. have got41.All of the fans are looking forward to ________ their favorite star at the stadium.A. seeB. seeingC. be seenD. being seen42.With repeated efforts, I managed ________ the baby stop crying.A. makeB. to makeC. to makingD. making43. A couple of parents ________ invited to attend the teacher-parent meeting every month.A. isB. amC. areD. be44.-- I had a very good time at the party. Thanks for your invitation.--________A. Your are welcome.B. All right.C. Good luck to you!D. Not too bad!45.-- I think students should be allowed to take their cellphones to school.--________. It does no good. They may spend too long time on them.A. I think soB. That’s all rightC. No problemD. I don’t agreeIII. Complete the following passage with the words or phrases in the box. Each can only be used once （将下列单词或词组填入空格。
上海市松江区中考物理二模试卷
上海市松江区中考物理二模试卷姓名:________ 班级:________ 成绩:________一、单选题 (共10题；共20分)1. （2分）密闭的房间里打开香水瓶的盖子，一会儿整个房间都能闻到香味．下列说法正确的是（）A . 温度越高，香味扩散得越慢B . 若温度低于0℃，这个现象就消失C . 这个现象能说明分子间有相互作用力D . 这个现象能说明分子运动是无规则的2. （2分）(2019·齐河模拟) 重庆的美食远近闻名，许多重庆特色美食入住乐陵，下列关于重庆美食的说法错误的是（）A . 吃火锅时，锅里冒出来的腾腾热气是液化现象B . 空气中飘散着的酸辣粉味道，说明分子在做无规则运动C . 煮小面时，往锅里加冷水是为了降低水的沸点D . 冬天端一碗热腾腾的过桥抄手，感觉手变暖和是通过热传递的方式改变手的内能3. （2分）(2020·广东模拟) 关于新冠肺炎疫情的认识，其中说法正确的是（）A . 人的正常体温是37℃，高于这个温度一定是发烧B . 红外线测温仪是通过测量人体辐射的红外能量，来测定人体的表面温度C . 使用酒精消毒，是因为酒精易蒸发D . 随着夏季来临，这种冠状病毒无规则热运动会更剧烈4. （2分）(2019·朝阳模拟) 关于电与磁，下列说法正确的是（）A . 磁感线越密的位置代表磁场越强B . 描述磁场的磁感线真实存在C . 利用电磁感应现象制成电动机D . 地磁场的北极在地理北极附近5. （2分）(2019·朝阳模拟) 下列生活中的现象与涉及到的物理知识，说法不正确的是（）A . 墙壁上的吸盘挂钩利用了大气压B . 菜刀刀刃磨得很薄是为了增大压力C . 壶中水不流动时，壶身与壶嘴水面相平D . 水平面上的苹果所受重力和支持力是平衡力6. （2分）(2019·朝阳模拟) 如图，容器中盛有水，其中h1=10cm，h2=6cm，g=10N/kg，水对容器顶的压强是（）A . 1000PaB . 200PaC . 600PaD . 400Pa7. （2分）(2019·朝阳模拟) 关于平面镜成像特点及其实验探究，下列说法正确的是（）A . 物体距平面镜越近所成的像越大B . 用光屏可以呈现虚像C . 多次实验是为了避免实验结果的偶然性D . 平面镜所成像的大小与平面镜大小有关8. （2分） (2017九上·虎林期中) 标有“6V 6W”，“3V 3W”的灯L1和L2（假设灯丝电阻不变），若将它们并联接在某电源上，两灯都发光，下列说法正确的是（）A . 灯L1比灯L2亮B . 灯L1、L2的实际功率之比为2：1C . 电源电压为3V时，灯L2正常发光D . 电源电压为9V时，灯L1、L2都正常发光9. （2分）(2019·朝阳模拟) 用同一滑轮按如图所示甲、乙两种方式匀速提升重均为10N的A、B两物体，在相同时间内提升相同的高度；已知滑轮重1N，绳重和滑轮摩擦力不计。
上海市各区2017届中考物理二模试卷按考点分类汇编 动态电路【含答案】
动态电路宝山：8. 在图2所示的电路中，电源电压保持不变。
电键S 闭合，将变阻器滑片P 由中点位置向右移动到b 端的过程中，电路中 CA ．电流表A 1的示数变小。
B ．电压表V 的示数变大。
C ．电流表A 2示数与电流表A 1示数之差变小。
D ．电压表V 示数与电流表A 1示数的乘积变大。
崇明：8．在图4所示的电路中，电源电压不变，电键闭合。
当滑动变阻器向右移动过程中，电路中的（ ）DA ．电压表V 1的示数不变B ．电流表A 的示数变大C ．电压表V 1示数与电流表A 示数的比值变小D ．电压表V 示数与电流表A 示数的乘积变小奉贤：15． 如图6 所示，电源电压保持不变，电阻R 1＜R 2＜R 3，仅闭合电建S 1 时，电流表、电压表均有示数；接着断开S 1 并闭合S 2 后，电流表A 的示数将__________，电压表V 的示数将__________；若将S 1、S 2、S 3 均闭合，则电压表与电流表示数的比值将__________（均选填“变大”、“变小”或“不变”）图4图215、变小 变大 变小黄浦：7. 在图2所示的电路中，电源电压保持不变。
当电键S 由断开到闭合时，变小的是（ ）BA. 电压表V 的示数B. 电压表V 示数与电流表A 示数的比值C. 电流表A 1的示数D. 电压表V 示数与电流表A 示数的乘积嘉定：7．在图2所示的电路中，电源电压保持不变，电路中各元件都完好。
当电键S 由断开到闭合时，正确的判断是 ( ) DA ．电压表的示数可能变大B ．电压表的示数一定变小C ．电流表的示数可能不变D ．电流表的示数一定变小闵行：7．将电阻R 1、R 2、R 3，电压表V 1、V 2、V 3分别组成不同的电路。
已知R 1＞R 2＞R 3，当电键闭合后，电压表V 1示数为U 1、V 2示数为U 2、V 3示数为U 3，且U 1＞U 2＞U 3。
其对应的电路图可能是图3中的（ ）DA ．B ． 图3C ．D ．RAVL S图2普陀：8．在图 2 所示的电路中，电源电压恒定不变，闭合电键 S ，当 R 2 全部接入电路时，电压表V 的示数为 U ；移动滑片 P ，当 R 2 一半接入电路时，电压表 V 的示数为 U' ，则下列关于 U' 和 U 的关系正确的是( )CA ．U' 一定等于2UB ．U' 可能等于2UC ．U' 一定大于 2UD ．U' 可能大于2U青浦：14．如图4所示电路，电源电压保持不变，当电键S 闭合时，电流表的示数 （16） ，电压表的示数 （17） ，向右移动滑动变阻器R 2的滑片P 时，电压表示数变化量与电流表示数变化量的比值将 （18） （均选填“变小”、“不变”或“变大”）。
上海中考物理二模试卷及答案—松江区
初三物理二模测试附参考答案、选择题〔16分〕1 .根据卢瑟福的原子行星模型理论,原子中不带电的是A 音色B 音调C 频率D 响度3 .假设入射光线与法线之间的夹角为 30.,那么反射角为A15°B30°C45°D 60°4 .在实验事实的根底上,通过科学想象和推理得出的物理规律是A 质子B 中子2.用二胡和小提琴分别演奏?二泉映月?为它们具有不同的C 电子D 核子,人们能很容易地区分出二胡和小提琴的声音,因A 欧姆定律B 牛顿第一定律C 阿基米德原理D 光的反射定律5 .甲、乙两小车同时同地同方向做匀速直线运动,它们的s —t 图像如图1所示,由图像可知A 经过4秒,两车相距10米B 经过6秒,两车相距10米C 通过40米的路程,甲用时比乙少 2秒D 通过60米的路程,甲用时比乙少 2秒 6 .铁的比热容大于铜的比热容,质量相等的铁块和铜块放出了相等的热量,那么 02 4 6 8 10 12 t/ 秒图1A 铁块的末温图 C 铁块的温度降低得多7 .电阻R 、R2、R3以不同的方式组成如图压表完全相同且完好,三个电阻中至 少有一个电阻存在故障. 闭合电键S 、 S ,如果两电压表 V 和V2均有示数且 示数相等.那么以下判断正确的选项是 A 电阻R 1 一定短路 B 电阻R 2可能断路 C 电阻R 3可能断路 D 电阻R 3一定完好B 铜块的末温高 D 铜块的温度降低得多8 .两个底面积不等的圆柱形容器,分别盛有甲乙两种不同的液体,将两个完全相同的小球分别浸入这两种液体中,小球静止时的位置如图3所示,此时两液面刚好齐平.假设将这两小球从液体中取出,那么液体对容器底部的压强的变化量 ^p 甲、^p 乙的大小关系是米号806040202 〔a 〕、〔b 〕所示的电路.在两电路中,电源、电A △ p 甲一定小于△ p 乙B △ p 甲一定等于△ p 乙C △ p 甲一定大于△ p 乙D ^p 甲可能小于Ap 乙 二、填空题〔共26分〕 请将结果填入做题纸的相应位置.9 . 一节普通新干电池的电压为〔1〕伏.家用微波炉与家中其它用电器是〔2〕 〔选填“并联〞或“串联〞〕连接的,测量家用电器消耗电能的仪表是 〔3〕 表.10 .如图4所示的游戏中,球被传出主要说明力可以改变物体的〔4〕.中间同学在向上跃起的过程中,其质量 〔5〕、重力势能 〔6〕〔均选填“增大〞、“不变〞或“减小〞〕.或“静止〞〕；它通过〔9〕 接受北京指挥中央的指挥〔选填“无线电波〞或“声波〞〕.12 .如图5所示,用20牛的拉力F 匀速提起物体 A,不计摩擦,A 的重力为 〔10〕 牛.假设物体A 在10秒内上升4米,此过程中拉力F 做的功为 〔11〕焦,功率为 〔12〕瓦. 13 .用火炉加热水,水的温度会升高,这是通过〔13〕 的方式增加了水的内能 〔选填“做功〞或“热传递〞〕.水的比热容为 4.2X103焦/ 〔千克・ C 〕,假设质量为1千克的水 加热后温度升高了 50 C,那么水吸收的热量为 〔14〕焦.如图6所示,这是内燃机工作时的〔15〕 冲程.14 .假设5秒内通过某导体横截面的电荷量为 3库,导体两端的电压为 3伏,那么通过该导体的电流为 〔16〕 安,电流做功为〔17〕 焦.当导体两端电压为 6伏时,其电阻为〔18〕 欧.15 .在图7所示的电路中,电源电压保持不变. 闭合电键S 后,滑动变厂⑦R 2阻器R1的滑片P 由右端向中点移动： ---- 口 --------- S -① 三个电表中示数发生变化的是 〔19〕 表;-@—1| --------------- 〜一②当滑片P 移至中点,为使此时电流表 A1示数与电流表 A 示数 A X R j g -I的比值,跟原先滑片P 置于右端时的比值相同,需用阻值〔20〕匚/[7~^电阻R2的电阻Rx 来替换 电.〔选填“大于〞、“等于〞或“小于〞〕图311.“玉兔〞号月球车如果在月球外表匀速行驶 2小时,可通过的距离为 0.4千米,那么它的速度是 〔7〕 千米/时,在此过程中以月球车为参照物,月球是 〔8〕 的〔选填“运动〞16 .为了探究水蒸发快慢与哪些因素有关,小凡同学在 3块相同的玻璃板上各滴一滴质量和面积相同的水,放在同一地方.第一块自然蒸发,如图 8 〔a 〕所示；对第二块玻璃板进 行加热以提升水滴的温度,如图 8 〔b 〕所示；对第三块用风扇吹风以加快水滴上方空气流动速度,如图8〔c 〕所示.三次水滴蒸发所用的时间分别为t i 、t 2、t 3,且t l >t 2、t l >t 3.①比拟图8〔 a 〕和〔b 〕及相关条件可知：质量和面积相同的水, C2U< ②比拟图8 〔a 〕和〔c 〕及相关条件可知： 〔22〕1 三、作图题〔共8分〕 17 .重为3牛的小球静止在水平面上,用力的图示法在图9中画出它所受重力 G .18 .在图10中,根据磁感线的方向, 标出通电螺线管和小磁针的 N 、S 极及电源的正、负极.19 .图11中,画出了光通过透镜前后的方向.在图11〔a 〕、〔b 〕中填上适当类型的透镜.四、计算题〔共22分〕20 .杠杆的动力臂11为2米,阻力臂12为0.2米,假设阻力F 2为300牛,求杠杆平衡时的动力 F 1.21 .如图12所示,水平地面上的轻质圆柱形容器甲、乙分别盛满质量均为〔般精=0.8X103千克/米3〕①假设乙容器中酒精的质量为 3.2千克,求酒精的体积 V 酒精. ②求甲容器中0.1米深处水的压强 P 水.③ 假设将质量为 m 的冰块〔p 冰= 0.9X 103千克/米3〕分别放入两 容器中后〔冰块在水中漂浮,在酒精中下沉〕 ,两容器对水平地面的压强相等,求两容器的底面积S 甲和S 乙的比值.水滴(a)吹风(c)水滴图8图9图10 图1122 .在图13所示的电路中,电阻R为20欧,滑动变阻器R上标有“ 50Q 2A 〞字样.现有电压为6伏的电源一个,表盘如图14 (a)、(b)所示的电流表、电压表各一个.①假设在AB间接入电流表,CD间接入电源,EF间接入电键后,闭合电键.(a)求电流表的示数.(b)移动滑动变阻器滑片P,在电路平安工作的情况下,整个电路消耗的最大电功率.②请选择一个电表,将电源、电键和所选择的电表分别接入AB、CD、EF间.要求选择适宜的电表量程,移动滑片P的过程中,电路各元件能正常工作,且所选电表指针转动的角度最大.那么应在AB间接入, CD间接入, EF间接入.温足上述要求时,求滑动变阻器R2接入电路中的阻值范围.五、实验题(共18分)23 .图15 (a)所示,使用托盘天平时被测物体应放置在15 (b)中温度计的示数为⑵C.图15 (c)大小的仪器,此时它的示数是(4) 牛.(1)盘(选填“左〞或“右〞).图所示的弹簧测力计是测量(3) 的图13(a)(b)(c)图1524 .如图16(a)所示,在探究平面镜成像的特点〞实验中,选用玻璃板、两支完全相同的蜡烛等器材,用玻璃板来代替⑸的目的是可以确定像的(6) .如图16 (b)所示,凸透镜的焦距为10厘米,光屏上所成清楚的像应是倒立(7) 的实像(选填“缩小〞、“等大〞或“放大〞).保持透镜位置不变,当蜡烛向左移动时,应将光屏向(8) 移动才能再次得到清楚的像 (选填“左〞或“右〞).25 .细心的小明发现：“瓢泼大雨〞以很大的速度落到地面, “毛毛细雨〞那么缓慢地飘落到地面.这是怎么回事呢？老师告诉他,从高空下落的物体,速度会越来越大,而所受空气阻力也会随速度的增大而增大,因此物体下落一段距离后将以某一速度做匀速直线运动,通常把这个速度称为收尾速度.小明研究发现,在相同环境下,球形物体下落的收尾速度v与球的半径r和质量m有关.下表为小明某次研究的实验数据.小球编号12345小球的质里m (x 10-3千克) 254540(12)小球的半径r (X 10-2米) 0.50.5 1.524小球的收尾速度v (米/秒) 16404020(1)通过比拟1号和2号小球可以得出结论：在相同环境下, (9)(2)根据 ____________ U0 ____________ 知识,可以确定编号为4号的小球,受到的最大阻力为(11)牛.(3)小明想探究小球的收尾速度与小球的半径是否有关.与4号小球做比照,请给5号小球的质量设置适宜的数据填在表中,以便完成探究.26 .小华同学做“测定小灯泡的电功率〞实验,实验器材齐全并完好,电源电压不变,滑动变阻器标有“20Q2A〞的字样,待测小灯上只有所标“0.2A〞(指小灯正常工作电流)字样清楚可见.小华将电源、小灯泡、电流表、电键以及滑动变阻器正确连入电路后,分别将两个电压表并联在电路中.实验步骤正确,闭合电键时,发现各电表的示数如图17所示.接着他移动变阻器的滑片直至小灯泡正常发光,发现此过程中有一个电压表的示数始终未变,而另一个电压表的示数变化了0.4 伏.图17①请画出小华连接的实验电路图.〔13〕〔用2B 铅笔在做题纸的相应位置作图〕②本实验所用电源的电压为〔14〕伏.〔本空格不需要解答过程〕③小华判定小灯泡正常发光的理由是〔J5〕.④请根据相关信息计算出小灯泡的额定功率〔16〕.〔本小题需要解答过程〕参考答案。
上海市各区2017届中考物理二模试卷按考点分类汇编 情景实验题【含答案】
情景实验题宝山：16. 学习了热传递可以改变物体内能之后，某小组同学提出一个问题——不同的单色光改变物体内能的本领是否相同？为此，他们利用装有相等质量水的三个相同容器、数字式温度计和光源等进行实验。
实验中，他们在暗室里将水装入容器中，并先测取水的初温t 0（如图6（a ）所示)；然后他们用强度相同的红、绿、蓝单色光分别对三个容器中的水照射相同的时间，测取水的末温t 甲、t 乙和t 丙（水温升高越多，内能增加越多），测量过程如图6（b ）、（c ）和（d ）所示。
请仔细观察图中的操作和测量结果，然后归纳得出初步结论。
⑴ 比较[（a ）（b ）]两图、[（a ）（c ）] 两图或[（a ）（d ）] 两图可知：___________________________________________________________________________；⑵比较[（a ）（b ）]两图、[（a ）（c ）] 两图和[（a ）（d ）] 两图可知：________________________________________________________________________________。
16．（21）强度相同的不同单色光都具有改变物体内能的本领；（22）强度相同的不同单色光改变物体内能的本领不同，红色光改变物体内能的本领最强。
崇明：15．小明看到在没有起重机的情况下，工人要将油桶搬运上汽车，常常用如图8的方法。
小明想：为什么不直接将油桶抬上车呢？难道这样做可以省力吗？如果能省力那么推力的大小与斜面长度有关吗？为了探究推力大小与斜面长度的关系，小明选用弹簧秤、4牛的重物和长分别为0.4m 、0.8m 、1m 的木板进行了三次实验，每次斜面的高度均为0.2m 。
测得沿斜面方向向上的拉力大小分别如下图9所示。
（假设斜面很光滑，不计摩擦）图6（a ） （b ） （c ） （d ）（21）（22）甲乙丙（1）初步比较图9中甲、乙、丙及相关条件可知：（18）；（2）全面比较图9中甲、乙、丙及相关条件，可知拉力F与斜面长度L的关系是（19）。
上海市各区2017年中考物理二模试卷分类汇编_电路故障专题
电路故障1.（宝山，15.）在图5所示的电路中，电源电压保持不变。
当仅电键S 闭合后，发现只有一个电表的指针发生偏转，已知电路中电阻R 1、变阻器R 2中仅有一个出现了故障。
①电路中故障可能发生在______；（选填“R 1”或“R 2”） ②接着，向右移动变阻器R 2的滑片P ，只观察到一个电表的示数发生了变化，则故障的种类是________。
（选填“短路”或“断路”）15．（19）R 1； （20）短路。
2.（崇明， 14．）在图7所示的电路中，电源电压保持不变。
闭合电键S ，电路正常工作，一段时间以后有两个电表的示数发生变化，已知电阻R 1、滑动变阻器R 2中 仅有一个出现故障。
（1）电路中的故障可能是 （16） ；（2）接着，移动变阻器R 2的滑片P ，又观察到两个电表的示数发生了改变，则故障一定是 （17） 。
14．（1）R 1断路或R 2断路；说明：正确写出一种情况得1分，正确写出两种情况得2分 （2）R 1断路。
3.（奉贤，7）如图3所示，电源电压保持不变。
闭合电建S ，电路正常工作，一段时间后。
电流表A 的示数变小，电压表V 的示数不变，然后将电流表A 与电阻R 2 的位置对换，发现电流表的示数再次变小。
若故障只发生在电阻R 1、R 2 上，则（ ）A ．只有R 1 断路B ．只有R 2 断路C ．R 1和R 2 同时断路D ．R 1和R 2 同时短路7.B⒆图74.（黄浦14.） 在图6所示的电路中，电源电压保持不变。
已知电阻1R 、2R 中仅有一个出现了故障，且闭合电键S 前后，其他元件均保持完好。
当电键S 闭合时 ①若电流表的指针发生偏转，电路中的故障是__________________。
②若电流表的指针不发生偏转，电路中的故障是_____________________。
14. 1R 断路；1R 短路或2R 断路5.（嘉定 15）如图7所示的电路中，电源电压保持不变。
