中铁十七局集团第二工程有限公司柳园制梁场综合接地作业指导书编制人：审核人：批准人：二0一一年三月五日综合接地作业指导书1、综合接地1.1接地钢筋下料根据图纸的尺寸，校核不同型号规格钢筋的数量、长度及作用部位填写配料表，下料时，严格按配料表尺寸下料，顺长度方向允许误差为±10mm,弯起位置误差为±20mm，钢筋不得有马蹄形切口、重皮、油污，下好料后钢筋应分类堆放整齐。
1.2安装综合接地钢筋随梁体钢筋一起绑扎，其中N9随底腹板钢筋一起绑扎，采用与梁体钢筋点焊来固定位置，N9筋端头接地端子距梁中心线100cm，梁端85cm，每端两个，对称布置，N1、N2、N4、N5、N8、、N10等与顶板钢筋一起焊接。
在底模板上相应端头位置焊接一个凸起的定位钉，在吊装底腹板钢筋时，使接地端子套入，即起到定位作用，又可以防止砼进入。
在吊装顶板时使N1和N2进行对接，要保证位置准确，焊缝饱满，满足单面焊不小于200 mm，双面焊不小于100 mm，。
梁端横向、纵向钢筋N1、N6用梁体或保护层顶面结构钢筋代替，保证焊接质量，有对焊接头的，接头位置采用同直径的钢筋进行帮条焊接，焊缝单面不少于200 mm，双面焊不小于100 mm。
焊缝厚度不小于4 mm的要求。
顶板接地端子设于梁端85cm，信号槽中距离竖墙中心10cm的位置，顶面标高为高出砼面5.1 cm,施工时要用1米长水平尺搭于端模处,从水平面上反5.1 cm保证准确,有利于将桥面防水层施工的端子表面与桥面齐平。
施工过程中及后期采用透明胶带包裹端子，防止异物进入。
1.3其他要求用于综合接地纵向和横向钢筋间的连接采用φ16钢筋L形焊接，焊接长度为单面焊不小于200 mm，双面焊不小于100 mm，焊缝厚度不小于4 mm。
接地端子材质符合GB00Cr17Ni14Mo2要求，每个接地端预埋端子，并设有M16内螺纹，焊接工艺及套筒尺寸，要满足兰新第二双线铁路电气化接地短路电流最大30kA，100ms的瞬时短路冲击工频耐压试验。
路基接口作业指导参考手册
沪昆铁路客运专线湖南段站前工程预留站后四电接口路基作业指导参考手册（试行）沪昆铁路客运专线湖南有限责任公司铁路客运专线站前预留站后四电接口是一项复杂的系统工程，也是各种矛盾产生汇集的焦点，往往在接口交换和工序转换环节出现问题。
接口作为站前工程不可分割的一部分，按照“谁施工、谁负责”的要求，认真理清接口预留的质量控制要点，落实岗位责任和分工，科学有序地全过程控制好接口质量。
为便于现场的技术管理，掌握主要技术要求与工艺工法要点，特组织编制接口作业指导参考手册。
本手册仅供现场工程技术管理人员及作业人员参考使用，具体实施过程中应以有关规范、标准和设计文件为准。
在使用中如发现需修改或完善之处，请及时向沪昆铁路客运专线湖南有限责任公司工程部反馈。
一、目的 (4)二、适用范围 (4)三、路基与四电接口技术标准主要依据 (4)四、路基与四电工程接口主要内容 (4)五、路基四电接口预留施工技术标准及施工工艺 (5)（－）综合接地系统预留技术标准及施工工艺 (5)（二）过轨管及电缆井预留技术标准 (16)（三）接触网支柱及拉线基础 (19)（四）电缆槽预留技术标准 (26)（五）声屏障预留工序及工艺标准 (27)一、目的对沪昆客运专线路基四电接口工程安装作业进行控制，使其满足设计及验标的规定和后续四电工程施工需求。
二、适用范围本路基接口作业指导意见适用于沪昆客运专线湖南段路基四电接口工程施工作业。
三、路基与四电接口技术标准主要依据1．《客运专线综合接地技术实施办法（暂行）》（铁集成［2006］220）2．设计技术交底的相关文件要求3．相关四电接口工程设计图纸（1）《铁路路基电缆槽》（通路（2010）8401）（2）《铁路综合接地系统》（通号（2009）9301（含改）)（3）《路基段接触网基础预留接口设计图》（4）《接触网支柱及拉线基础》（5）设计提供的电力、牵引供电、通信、信号过轨、手孔预留位置里程数量表（6）通信、信号、防灾安全监控、电力、牵引供电土建工程预留接口图（7）《综合接地系统示意图》四、路基与四电工程接口主要内容1．综合接地（含贯通地线敷设、接地端子预留）2．过轨、分支电缆槽等与干线电缆槽沟通，以及电缆井的预留3．接触网支柱及拉线基础4．电缆槽预留5. 声屏障预留五、路基四电接口预留施工技术标准及施工工艺（－）综合接地系统预留技术标准及施工工艺1．区间综合接地预留技术标准及施工工艺（1）距接触网带电体5m 范围内的轨旁设备、设施、站台上旅客可接触的建筑物、上跨客专线路的桥涵，应采取接地和等电位连接或其他防护措施。
接口工程作业指导书
中铁十七局集团第一工程有限公司临沂制梁场接口工程作业指导书
预埋件作业指导书

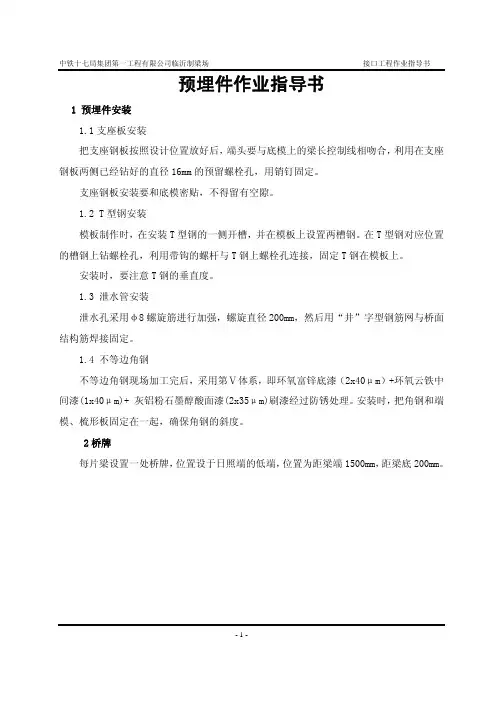

1 预埋件安装
1.1支座板安装
把支座钢板按照设计位置放好后，端头要与底模上的梁长控制线相吻合，利用在支座钢板两侧已经钻好的直径16mm的预留螺栓孔，用销钉固定。
支座钢板安装要和底模密贴，不得留有空隙。
1.2 T型钢安装
模板制作时，在安装T型钢的一侧开槽，并在模板上设置两槽钢。
在T型钢对应位置的槽钢上钻螺栓孔，利用带钩的螺杆与T钢上螺栓孔连接，固定T钢在模板上。
安装时，要注意T钢的垂直度。
1.3 泄水管安装
泄水孔采用φ8螺旋筋进行加强，螺旋直径200mm，然后用“井”字型钢筋网与桥面结构筋焊接固定。
1.4 不等边角钢
不等边角钢现场加工完后，采用第Ⅴ体系，即环氧富锌底漆（2x40μm）+环氧云铁中间漆(1x40μm)+ 灰铝粉石墨醇酸面漆(2x35μm)刷漆经过防锈处理。
安装时，把角钢和端模、梳形板固定在一起，确保角钢的斜度。
2桥牌
每片梁设置一处桥牌，位置设于日照端的低端，位置为距梁端1500mm，距梁底200mm。
- 1 -。
接口管理施工方案
接口管理施工方案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN沪昆客专长昆湖南段CKTJ-Ⅶ桥梁接口工程管理施工方案中铁十七局集团沪昆客专长昆湖南段项目经理部二0一二年五月目录1、编制依据 .................................................................. 错误!未定义书签。
2、工程概况 .................................................................. 错误!未定义书签。
3、实施范围 .................................................................. 错误!未定义书签。
4、接口工程管理机构设置及职责 ...................................... 错误!未定义书签。
接口工程管理机构 ................................................. 错误!未定义书签。
职责.................................................................... 错误!未定义书签。
接口管理工作小组职责........................................ 错误!未定义书签。
接口现场检查组职责........................................... 错误!未定义书签。
各分部接口负责人职责........................................ 错误!未定义书签。
5、接口工程管理原则...................................................... 错误!未定义书签。
四电接口专项作业指导书
1.适用范围、目的适用于中铁十局集团有限公司济南制梁场通桥（2013）2322A-Ⅱ-1、通桥（2013）2322A-Ⅴ-1箱梁四电接口预埋制作安装施工作业，指导钢筋作业人员进行预埋、预留施工。
2.作业准备2.1 技术准备作业指导书编制后，应在开工前组织技术人员认真学习施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行岗前技术培训，考核合格后持证上岗。
2.2 人员配备配置一个四电接口预埋安装工班，工班人员配置如下：表1 四电接口预埋工班人员配备表2.3 机械设备及工器具配备配置设备为：航吊2台，全自动钢筋剪切生产线1套，全自动钢筋弯曲中心1套，钢筋切断机2台；钢筋弯曲机 6台；钢筋对焊机1台；钢筋调直机1台；电焊机2台；套丝机1台。
2.4 材料用于综合接地的钢筋主要有：φ16mm的HPB300热轧光圆钢筋；用于接触网基础桥面加强钢筋主要有：Φ12mm、Φ16mm、Φ18mm的 HRB400热轧带肋钢筋；主要预埋件有：接地端子（桥隧型）、接触网基础预埋钢板及螺栓、电缆上桥预埋槽道，电缆过轨预留孔用φ110mmPVC管。
3.技术要求3.1 钢筋3.1.1 梁体综合接地钢筋采用普通HPB300热轧光圆钢筋，接触网基础桥面加强钢筋采用HRB400热轧带肋钢筋，HPB300 钢筋应符合《钢筋混凝土用钢第 1 部分：热轧光圆钢》（GB1499.1 -2008）及2012 年第 35 号修改单公告。
HRB400 钢筋应符合《钢筋混凝土用钢第 2 部分：热轧带肋钢筋》（GB1499.2-2007）及《中国铁路总公司关于铁路工程推广应用高强钢筋有关工作的通知》铁总建设[2013]99号，采用微合金化生产工艺，不得采用余热处理（高压穿水）工艺，且其碳当量不应大于0.5%。
3.1.2 钢筋外观要求无裂纹、折叠、气孔、锈蚀，无弯曲及油污。
3.1.3钢筋的性能应符合表2规定，热扎带肋钢筋化学成分应符合碳当含量不大于0.5%的规定（由供货方提供检测结果），当进行冷弯时，弯心直径弯曲180°后钢筋弯曲部位外表面不得产生裂纹。
桥梁下部接口工程作业作业指导书

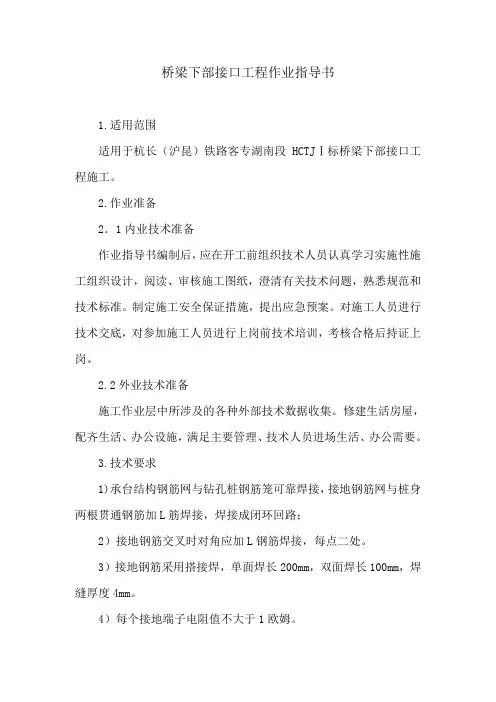

桥梁下部接口工程作业指导书1.适用范围适用于杭长（沪昆）铁路客专湖南段HCTJⅠ标桥梁下部接口工程施工。
