压铸工艺的调整原则
∙压铸工艺的调整原则
∙发布时间:2010-6-7 15:57:18 来源：中国压铸杂志文字【大中小】
∙有了好的压铸机，不一定能生产出好的压铸件。
必须是模具、压铸机、压铸工艺最佳结合才能生产出优质的压铸件。
若有了好模具，好的机器就看工艺如何来把它们有机的联系，把它们的作用得到充分发挥。
也就是说工艺根据模具的特点，制定出必要的工艺参数，这些工艺参数用机器耒加以保证。
应该如何用好压铸机？可从下述几方面着手：
1，从压射速度上，充分利用好压铸机的四级压射系统，发挥每一级速度的作用。
尤其是二快速度和二快行程非常重要。
调整不合理会出现很多很多的质量问题。
（对提前进料的看法）
2，在压力方面，必须保证系统压力的稳定性，因为机器的每个性能指标都是在稳定的系统压力下测定出来的。
没有稳定的系统压力就不能发挥出机器良好的性能。
3，要生产出内部致密的铸件，就必须在增压及时的情况下才能真正的达到。
否则增压上去时，铸件早已凝固，对铸件起不到增压的作用。
故对增压系统的增压压力的大小；增压的起始压力（即触摸压力）；增压速度的快慢；增压的起始时间要会有机的调节。
如增压的起始压力的调整，增压起始压力过小，引起铸件填充不好，从铸件的表面质量，轮廓的清晰都会出现很多问题。
若增压的起始时间过晚，铸件早已凝固，增压的作用就没有了。
故增压起始时间的早晚也是至关重要的。
若机器上带有三曲线显示，调节情况可从曲线上查看。
若无曲显示，可仔细观察铸件的质量来判断。
至于增压速度的快慢和增压力的大小，要结合铸件自身的结构，尤其是平均壁厚的大小来决定。
调节不好工艺参数，机器的能力无力发挥，即是机器的建压时间能达到10毫秒也毫无意义。
增压的起始时间有的压铸机有两种控制方法：一种是压力控制；另一种是行程控。
压力控制若调整不好，增压可能滞后。
行程控制，若无经验调整不易准确，浇料多少的小的变化都必须重调。
行程控制调整的方法：把增压关掉，快压射行程的终点，即可作为增压的起始点。
4，某些模具换机生产时，不适应压铸机的性能时，出现铸件质量和生产效均下降。
这种情况发生在从较小吨位压铸机上的模具转到较大吨位的新压铸机上生产时，有的厂家就会以此断定“此大压机不如小压铸机”的错误结论。
这种情况要适当的调整模具的浇注系统和排气系统来适应压铸机的性能就可以了。
这是因机器设备变了，某些性能也随着变化，原来的各种工艺参也就可能不适合该模具了。
在这种情况下就要从新制定工参数。
如果原来的模对工艺参数的适应性就很夹窄，有可能在新的机器上难以生产，在这种情况下必须对浇、排系统进行适当的修理，使该模具对工艺参数的适应性更宽一些，这样同样可以生产出好的压铸件来。
若模具需要移机生产，建议机器的吨位不相差过大。
压铸件工艺参数的设定
压铸件工艺参数的设定2011-11-24 8:57:20在压铸行业，工艺参数对产品质量的影响更多的是靠试验的方法，许多工程技术人员不能深入的进行分析，生产铸件的条件无法用数据来描述。
本文就压铸工艺参数理论计算和实践两方面进行讨论研究。
压力铸造的主要工艺参数有行程（速度转换点）、速度、时间和压力等。
而本文重点分析速度和行程两个主要参数。
1. 压铸的四阶段压射计算压力铸造工艺参数,首先要定义压铸的四个压射阶段。
1.1.1 第一阶段：慢压射1为防止金属液溅出，冲头越过浇料口的过程，压射的第一阶段通常是缓慢的。
1.1.2 第二阶段：慢压射2金属液以较低的速度运动至内浇口的阶段，主要目的是排出压室内的空气，集中铝液于压室内。
1.1.3 第三阶段：快压射金属液由内浇口填充型腔直至充满为止，主要目的是成型并排出型腔中气体。
1.1.4 第四阶段：增压阶段型腔充满后建立最后的增压，使铸件在高压压力下凝固，从而使铸件致密。
1.2 计算模型1.2.1 根据1.1定义(参照图1),可以得到金属液在各阶段合金液的重量关系式。
G2=G浇G3+G4=G铸+G溢流其中：G3+G4为金属液刚达到内浇口处时冲头端面至冲头停止之间的铝液重量，即为快压射起始点位置至冲头停止行程内金属液的容量。
G铸为铸件重量G溢为溢流系统的重量G2为慢压射2行程内压室能容纳的金属液重量G浇为浇注系统的重量1.2.2 流道中单位时间内不同位置截面中通过合金液的流量关系式（见图2）金属液在流动过程中，单位时间内通过截面的流量Q相等，则Q=V1×S1=V2×S2= V3×S3 （注：V3×S3是利用等式，而非金属液流量）其中V1：冲头速度S1：冲头面积V2：内浇口速度S2：内浇口面积V3：排气槽气体速度（推荐值75m/s）S3：排气槽的面积1.2.3压铸时间[1]压铸时间包括充填时间，持压时间及铸件在压铸模型中停留的时间。
压铸工艺的调整原则
压铸工艺的调整原则有了好的压铸机，不一定能生产出好的压铸件。
必须是模具、压铸机、压铸工艺最佳结合才能生产出优质的压铸件。
若有了好模具，好的机器就看工艺如何来把它们有机的联系，把它们的作用得到充分发挥。
也就是说工艺根据模具的特点，制定出必要的工艺参数，这些工艺参数用机器耒加以保证。
应该如何用好压铸机？可从下述几方面着手：1、从压射速度上，充分利用好压铸机的四级压射系统，发挥每一级速度的作用。
尤其是二快速度和二快行程非常重要。
调整不合理会出现很多很多的质量问题。
（对提前进料的看法）2、在压力方面，必须保证系统压力的稳定性，因为机器的每个性能指标都是在稳定的系统压力下测定出来的。
没有稳定的系统压力就不能发挥出机器良好的性能。
3、要生产出内部致密的铸件，就必须在增压及时的情况下才能真正的达到。
否则增压上去时，铸件早已凝固，对铸件起不到增压的作用。
故对增压系统的增压压力的大小；增压的起始压力（即触摸压力）；增压速度的快慢；增压的起始时间要会有机的调节。
如增压的起始压力的调整，增压起始压力过小，引起铸件填充不好，从铸件的表面质量，轮廓的清晰都会出现很多问题。
若增压的起始时间过晚，铸件早已凝固，增压的作用就没有了。
故增压起始时间的早晚也是至关重要的。
若机器上带有三曲线显示，调节情况可从曲线上查看。
若无曲显示，可仔细观察铸件的质量来判断。
至于增压速度的快慢和增压力的大小，要结合铸件自身的结构，尤其是平均壁厚的大小来决定。
调节不好工艺参数，机器的能力无力发挥，即是机器的建压时间能达到10毫秒也毫无意义。
增压的起始时间有的压铸机有两种控制方法：一种是压力控制；另一种是行程控。
压力控制若调整不好，增压可能滞后。
行程控制，若无经验调整不易准确，浇料多少的小的变化都必须重调。
行程控制调整的方法：把增压关掉，快压射行程的终点，即可作为增压的起始点。
4、某些模具换机生产时，不适应压铸机的性能时，出现铸件质量和生产效均下降。
这种情况发生在从较小吨位压铸机上的模具转到较大吨位的新压铸机上生产时，有的厂家就会以此断定“此大压机不如小压铸机”的错误结论。
压铸工艺参数的计算调整
压铸工艺参数的计算与工艺调整前提:针对目前国内压铸行业使用非实时监控的压铸机具多这一现状.合理设定压铸参数尤为重要1.吉制点的确定.2.2.压射速度的确定3.增压的确定4实例分析★在压铸过程中，通常的压射功能为：慢压射，一级快压射，二级快压射和增压。
其中一级快压射主要用于锤头跟踪，但也可用于由慢到快的过渡压射，根据客户及铸件的需要，强调使用过渡压射时，也可做到锤头跟踪单独控制（此为特供机），增压与二级快压射相连，大吨位的压铸机增压起始吉制独立控制。
★例：在DCC160压铸机上生产的一个压铸件.浇铸全重:330g （含浇排系统）.铸件重量150g（内浇口以上）.铸件投影面积：11X7=77cm2.浇注总投影面积：77X200%=154cm2.铸件材料：ADC12.本例铸件内浇口实际截面积：2.7X1.1+18X1.7=60.3mm2.平均壁厚：2mm.一. 吉制点确定：①.△1点对应入料筒的B点，当采用短入料筒时△1向42方向移动，同时△］始终保持对应B点.②.△，点：当料温低或充填率低亦或薄壁铸件时，△2接近对应A点,反之接近43点.③.43点:通过计算L H来确定,通常锤头压射到43点时,合金液达到C点,如果需要提前及滞后充填，43相应右移及左移.④.△点:对应模具分型面，（同时不能超过射出行程的极限）4⑤为了确定43点，需要计算L HM=A P*L H* P ------------------------------- ⑴M:铸件重量（内浇口以上,含集渣包）A p：锤头截面积P :合金液体密度将数值代入6：150=兀R2*L H*P=3.14*2.52*L H*2.5求得 L =3.06cm H二.压射过程之速度确定：1.慢压射速度Vs的大小一般以合金液不从入料口溢出为原则。
通常Vs为0.2-0.4m/s之间为宜（可以不做调整）2.一级快压射速度的确定需要考虑锤头跟出及过渡性速度两种情况充填率$ =M总/ A p*LK* P -------------------- ⑵M总:包括浇排系统在内的铸件总重A p:锤头截面积4:空打行程代入数值：$二（3 3 0/0 . 78 5 *52 *32 *2 . 5）*100%=21% （标准 30%-70%）充填高：H=(D/2)*(1.66*$+0.17)H=(50/2)*(1.66*0.21+0.17)=13mm一级快压射速度V L=0.2* {(D-H)*(1-0)/(1+0)}1/2 ------------------------- ⑷V L=0.2* {(50-13)*(1-0.21)/(1+0.21)}1/2=0.98m/s 二级快压射速度的确定及二级手轮的调节方法：V PC tV H：V D0 V p0V g P a充填时间：t=(7/1000)*T2 ----------------- ⑸T:铸件平均壁厚t=(7/1000)*22 =0.028(s)内浇口速度：Vg*t*Ag* P =M -------------------- ⑹M:铸件重量(内浇口之上含集渣包)Vg*0.028*60.3*0.0025=150Vg=35500mm/s=35.5m/s(内浇口最小速度) 锤头实打速度：Qg二Qp(合金液通过任何截面的流量相等)Qg：内浇口处的流量Qp：锤头处的流量(入料筒处流量)Ag*Vg=Ap*Vp ----------------------------⑺60 . 3 *35 . 5=0 . 78 5*502 *V PVp=1.1m/s(此为最小锤头速度)Vp= 1.1m/s.取Vp=1.5m/s (模具所需)模具界限速度：当Pa=140kg/cm2 (系统压力)Vpc=550*(Pa*As*Ag2 /Ap3) 1/2 ------------------------------------ ⑻Vpc=550*{140*0 . 78 5*102 *0 . 62 /(0 . 78 5 *52尸}I/2=3.97 m/s 实打速度：Vp={(V产V)/( V D2+V PC2)} 1/2 --------------------------------- ⑼pc2Vp={(62*3.972)/( 62+3.972)}1/2=3.31 m/s(压铸机所供)3.31远大于1.5 能量过剩.即Pa不需要取140kg/cm2那么当Pa=100 kg/cm2时情况如下：V=3.97*(100/140)1/2=3.35 m/spc此时空打速度 V =6*(100/140)1/2=5 m/sDV J{(52*3.352)/( 52+3.352)}1/2=2.78 m/s通过比较可知：降低系统压力让压铸机与压铸模系统更匹配由上面公式⑼：V P={(V D2*V PC2)/( V D2+V PC2)} 1/2可以导出：丫：{"长2*丫//( V PC2-V P2)} 1/2 ------------------------------- ⑽当 V P =1.5m/s 时可得出二级快压射设定速度：V D={(3.352*1.52)/( 3.352-1.52)}1/2=1.68m/s手轮设置：【(12*12/5)为每1m/s时的格数】(12*12/5)*1.68=49 格即:手轮调节为4圈1格三.增压确定：P 取 100Mpa 时锁模力=A 总*P=154*100=154（T）A P * P = P Z * P Z ------------------------------------------------------- （11）（锤头部）（增压缸处）0 . 78 5 *52*100MPa=0.785*162*PZP =9.76 Mpa （增压缸需设置的压力）ZA P * P = A S * P S ------------------------------------------------------- ⑫（锤头部）（射出缸处）0 . 78 5 *52*100MPa=0.785*102*PSP S =25 MPa （射出缸压力表显示值）通过查看射出缸压力表（大表）读数核实是否为25MPa如数据不符，需要调整增压储能器的压力，另外，原则上增压流量手轮从3圈调起充填时间允许时，可调小增压流量，否则反之触发压力一般为50kg/cm2,充填时间允许时也可调小触发压力，否则反之四.实例分析：1.当 Vj1.5m/s 时通过 Ag * Vg = A P * V P60.3*Vg=0.785*502*1.5Vg = 48.8 m/s （标准为 20-60 m/s）说明内浇口截面积较小，内浇口处的龟裂现象也证实了这一点。
压铸模具的修改原则及改模方式-概述说明以及解释

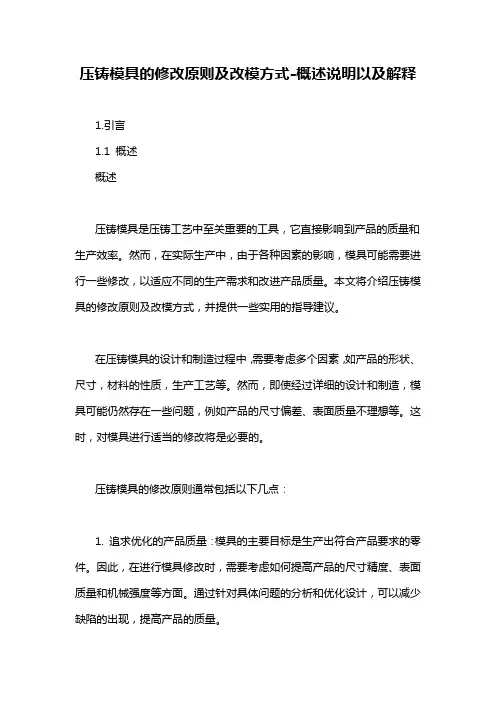

压铸模具的修改原则及改模方式-概述说明以及解释1.引言1.1 概述概述压铸模具是压铸工艺中至关重要的工具，它直接影响到产品的质量和生产效率。
然而，在实际生产中，由于各种因素的影响，模具可能需要进行一些修改，以适应不同的生产需求和改进产品质量。
本文将介绍压铸模具的修改原则及改模方式，并提供一些实用的指导建议。
在压铸模具的设计和制造过程中，需要考虑多个因素，如产品的形状、尺寸，材料的性质，生产工艺等。
然而，即使经过详细的设计和制造，模具可能仍然存在一些问题，例如产品的尺寸偏差、表面质量不理想等。
这时，对模具进行适当的修改将是必要的。
压铸模具的修改原则通常包括以下几点：1. 追求优化的产品质量：模具的主要目标是生产出符合产品要求的零件。
因此，在进行模具修改时，需要考虑如何提高产品的尺寸精度、表面质量和机械强度等方面。
通过针对具体问题的分析和优化设计，可以减少缺陷的出现，提高产品的质量。
2. 确保生产的稳定性和效率：模具的改进应当考虑到生产的稳定性和效率。
例如，在模具的结构设计中，应合理选择模具的开合方式、冷却系统的布置等，以提高模具的冷却效果和生产速度，保证生产过程的稳定性和效率。
3. 降低模具制造和维护成本：模具的制造和维护成本通常较高，因此，在进行模具修改时，应尽可能降低相关成本。
通过合理的设计和制造工艺选择，可以减少不必要的费用支出，并提高模具的使用寿命。
改模方式主要包括以下几种：1. 补焊：对模具的零件进行焊接修复，以修复因磨损、缺陷等原因导致的损坏。
2. 切割：对模具的零件进行切割、打磨等加工，以改变零件的尺寸或形状。
3. 替换：对模具中存在问题的零件进行更换，以解决问题。
4. 加工：对模具进行精密加工，以提高模具的精度和表面质量。
综上所述，通过合理的修改原则和改模方式，可以提高压铸模具的质量和生产效率，从而为企业带来更好的经济效益。
在进行模具修改时，需要充分考虑产品需求和生产工艺，同时注重成本控制和优化设计，以达到最佳的改进效果。
压铸一些常见问题及调整方法
压铸一些常见问题及调整方法一、铸件表面有花纹，并有金属流痕迹产生原因：1、通往铸件进口处流道太浅。
2、压射比压太大，致使金属流速过高，引起金属液的飞溅。
调整方法：1、加深浇口流道。
2、减少压射比压。
二、铸件表面有细小的凸瘤产生原因：1、表面粗糙。
2、型腔内表面有划痕或凹坑、裂纹产生。
调整方法：1、抛光型腔。
2、更换型腔或修补。
三、铸件表面有推杆印痕，表面不光洁，粗糙产生原因：1、推件杆（顶杆）太长；2、型腔表面粗糙，或有杂物。
调整方法：1、调整推件杆长度。
2、抛光型腔，清除杂物及油污。
四、铸件表面有裂纹或局部变形产生原因：1、顶料杆分布不均或数量不够，受力不均：2、推料杆固定板在工作时偏斜，致使一面受力大，一面受力小，使产品变形及产生裂纹。
3、铸件壁太薄，收缩后变形。
调整方法：1、增加顶料杆数量，调整其分布位置，使铸件顶出受力均衡。
2、调整及重新安装推杆固定板。
五、压铸件表面有气孔产生原因：1、润滑剂太多。
2、排气孔被堵死，气孔排不出来。
调整方法：1、合理使用润滑剂。
2、增设及修复排气孔，使其排气通畅。
六、铸件表面有缩孔产生原因：压铸件工艺性不合理，壁厚薄变化太大。
金属液温度太高。
调整方法：1、在壁厚的地方，增加工艺孔，使之薄厚均匀。
2、降低金属液温度。
七、铸件外轮廓不清晰，成不了形，局部欠料产生原因：1、压铸机压力不够，压射比压太低。
2、进料口厚度太大；3、浇口位置不正确，使金属发生正面冲击。
调整方法：1、更换压铸比压大的压铸机；2、减小进料口流道厚度；3、改变浇口位置，防止对铸件正面冲击。
八、铸件部分未成形，型腔充不满产生原因：1、压铸模温度太低；2、金属液温度低；3、压机压力太小，4、金属液不足，压射速度太高；5、空气排不出来。
调整方法：1、2、提高压铸模，金属液温度；3、更换大压力压铸机。
4、加足够的金属液，减小压射速度，加大进料口厚度。
九、压铸件锐角处充填不满产生原因：1、内浇口进口太大；2、压铸机压力过小；3、锐角处通气不好，有空气排不出来。
压铸件变形的解决措施是什么

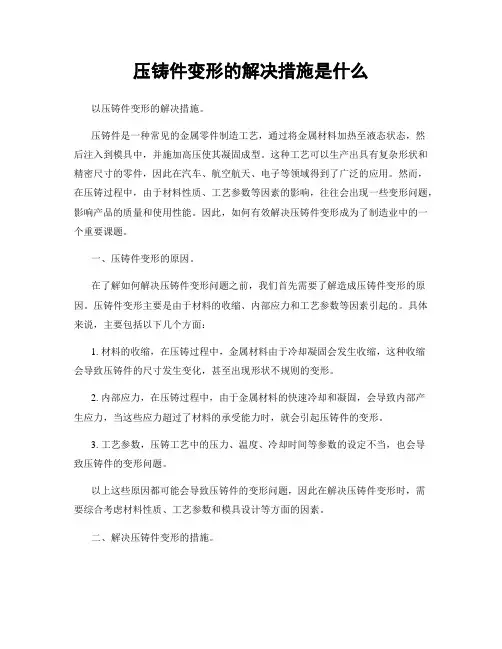

压铸件变形的解决措施是什么以压铸件变形的解决措施。
压铸件是一种常见的金属零件制造工艺，通过将金属材料加热至液态状态，然后注入到模具中，并施加高压使其凝固成型。
这种工艺可以生产出具有复杂形状和精密尺寸的零件，因此在汽车、航空航天、电子等领域得到了广泛的应用。
然而，在压铸过程中，由于材料性质、工艺参数等因素的影响，往往会出现一些变形问题，影响产品的质量和使用性能。
因此，如何有效解决压铸件变形成为了制造业中的一个重要课题。
一、压铸件变形的原因。
在了解如何解决压铸件变形问题之前，我们首先需要了解造成压铸件变形的原因。
压铸件变形主要是由于材料的收缩、内部应力和工艺参数等因素引起的。
具体来说，主要包括以下几个方面：1. 材料的收缩，在压铸过程中，金属材料由于冷却凝固会发生收缩，这种收缩会导致压铸件的尺寸发生变化，甚至出现形状不规则的变形。
2. 内部应力，在压铸过程中，由于金属材料的快速冷却和凝固，会导致内部产生应力，当这些应力超过了材料的承受能力时，就会引起压铸件的变形。
3. 工艺参数，压铸工艺中的压力、温度、冷却时间等参数的设定不当，也会导致压铸件的变形问题。
以上这些原因都可能会导致压铸件的变形问题，因此在解决压铸件变形时，需要综合考虑材料性质、工艺参数和模具设计等方面的因素。
二、解决压铸件变形的措施。
针对压铸件变形的原因，我们可以采取一系列的措施来解决这一问题，主要包括以下几个方面：1. 合理选择材料，在进行压铸件的材料选择时，需要考虑材料的收缩率、热膨胀系数等因素，选择合适的材料可以降低压铸件的收缩变形。
2. 优化工艺参数，在压铸过程中，通过合理调整压力、温度、注射速度等工艺参数，可以减小内部应力的产生，降低压铸件的变形。
3. 设计合理的模具，模具的设计对于压铸件的质量和形状有着重要的影响，合理设计模具可以减小压铸件的收缩变形，减少内部应力的产生。
4. 采用热处理工艺，通过对压铸件进行热处理，可以消除内部应力，提高材料的稳定性，减少变形问题的发生。
压铸机选用压铸工艺参数设定和调节
一、压铸机的选用步骤1）根据铸件的技术要求、使用条件和压铸工艺规范核算压铸机的技术参数及工艺性，初选合适机型。
2）根据初步构想的压铸型（模）技术参数和工艺要求核算出压铸工艺参数及压铸型（模）外形尺寸，选用合适机型。
3）评定压铸机的工作性能和经济效果，包括成品率、合格率、生产率及运转的稳定性、可靠性、和安全性等。
二、压铸机的选用方法1）在实际生产中，选择压铸机主要根据压铸合金的种类、铸件的轮廓尺寸和重量确定采用热室或冷室压铸机。
对于锌合金铸件和小型的镁合金铸件通常选用热室压铸机。
对于铝合金、铜合金铸件和大型的镁合金铸件选用冷室压铸机为主。
立式冷室压铸机适合于形状为中心辐射状和圆筒形的、同时又具备开设中心浇道条件的铸件。
2）根据压铸件的材料、轮廓尺寸、平均壁厚、净重来选择压铸机型号规格。
可通过计算来求得锁型（模）力的大小值、每次浇注量、压射室充满度等实际工艺参数作为选取机型的依据。
3）压铸型（模）大小应与压铸机上安装型（模）具的相应尺寸相匹配，其主要尺寸为压铸型（模）的厚度和型（模）具分型面之间的距离。
必须满足压铸机基本参数的要求：①压铸型（模）厚度H 设不得小于机器说明书所给定的最小型（模）具厚度，也不得大于所给定的最大型（模）具厚度，H设应满足如下条件Hmin+10mm≤ H 设≤ Hmax-10mm式中H 设—所设计的型（模）具厚度（mm）；Hmin—压铸件所给定的型（模）具最小厚度，即“模薄”（mm）；Hmax—压铸机所给定的型（模）具最大厚度，即“模厚”（mm）。
②压铸机开型（模）后，应使压铸机动型（模）座板行程（L）即压铸型（模）具分型面之间的距离大于或等于能取出铸件的最小距离。
L≥L 取如图1所示为推杆推出的压铸型（模）取出铸件的最小距离。
L取≥L 芯+L 件+K式中，K 一般取10mm。
三、压铸机选用方法举例例已知一盒形铸件，如图2所示。
下面以力劲机械厂有限公司生产的卧式冷室压铸机机型技术参数为依据进行选型分析。
压铸现场工艺管理制度
压铸现场工艺管理制度一、总则为规范压铸现场工艺管理，提高生产效率，确保产品质量，特制定本管理制度。
二、适用范围本管理制度适用于压铸生产现场工艺管理全过程。
三、责任分工1.生产主管：负责压铸现场工艺管理的具体实施，监督工艺流程的执行情况，及时调整产线工艺并解决生产中的技术问题。
2.技术主管：负责对生产工艺进行优化升级，研究开发新的工艺方案，提高生产效率和产品质量。
3.品质主管：负责对生产工艺过程进行监督检查，及时发现问题并提出改进意见，确保产品合格率。
四、工艺管理流程1.产品设计阶段：技术主管根据生产要求，制定适合的工艺流程，确保产品设计与生产过程的良好衔接。
2.工艺方案制定：技术主管根据产品特点和生产要求，制定详细的工艺方案，包括原材料选择、设备使用、工序流程等。
3.工艺审核：生产主管对工艺方案进行审核，确定是否符合生产实际，如有问题应及时进行调整。
4.工艺指导：生产主管根据工艺方案，对生产人员进行工艺指导，确保操作规范。
5.生产过程监控：生产主管对生产过程进行实时监控，及时发现问题并解决。
6.工艺改进：在生产过程中发现问题，技术主管应及时进行工艺改进，提高生产效率和产品质量。
7.工艺总结：每一批次生产结束后，生产主管应对工艺进行总结，分析产生问题的原因，并提出改进意见。
五、工艺管理要求1.严格按照工艺方案进行生产，禁止随意更改。
2.对原材料进行严格把控，确保质量合格。
3.设备操作人员必须经过培训合格后方可上岗。
4.生产过程中必须严格按照操作规程进行操作。
5.生产过程中如有异常情况应及时上报并及时处理。
6.生产结束后，必须做好工艺记录并保存至少一年。
七、工艺管理措施1.建立完善的工艺管理档案，对工艺方案、工艺流程、工艺记录进行归档管理。
2.定期对工艺进行审查评估，发现问题及时整改。
3.不定期进行工艺培训，提高员工的技能水平。
4.建立工艺管理评估体系，定期评估工艺管理的实施情况，并进行改进方案。
5.生产结束后进行工艺总结，分析问题原因并提出改进建议。
压铸生产工艺规程
压铸生产工艺规程一、引言压铸生产工艺规程是指在铸造行业中，对于压铸工艺进行规范和指导的文件。
该规程旨在确保压铸产品的质量和生产效率，提高生产工艺的稳定性和可控性，以满足不同行业对压铸产品的需求。
二、工艺流程1. 模具设计与制造：根据产品的要求，制定模具的设计方案，并进行模具的制造。
模具的设计应满足产品的形状、尺寸和表面质量要求，同时考虑到铸造过程中的缩孔、翘曲等因素。
2. 材料准备：选择合适的铸造材料，如铝合金、锌合金等，并进行材料的预处理，包括熔炼、净化、铸锭等步骤。
3. 压铸工艺参数的确定：根据产品的要求和材料的特性，确定合适的压铸工艺参数，包括注射速度、注射压力、压铸温度等。
这些参数的确定应综合考虑产品的形状、尺寸和材料的流动性。
4. 压铸生产：根据模具的安装和调整，进行压铸生产。
在生产过程中，需要严格控制各项工艺参数，确保产品的质量和生产效率。
同时，需要进行定期的模具维护和保养，确保模具的使用寿命和生产效果。
5. 后处理工艺：包括产品的去闪、切割、研磨、抛光等工艺。
这些工艺的目的是消除产品表面的缺陷，提高产品的表面质量和光洁度。
三、质量控制1. 原材料的质量控制：对于铸造材料的熔炼和净化过程进行严格控制，确保铸造材料的化学成分和物理性能符合要求。
2. 模具的质量控制：对于模具的设计和制造过程进行严格控制，确保模具的尺寸和表面质量符合要求。
3. 工艺参数的质量控制：对于压铸工艺参数的确定和调整过程进行严格控制，确保产品的质量和生产效率。
4. 产品的质量控制：对于产品的尺寸、表面质量和力学性能进行检测和评估，确保产品的质量符合要求。
四、安全措施1. 操作人员应接受相关的安全培训，并严格遵守操作规程和安全操作要求。
2. 在生产过程中，应配备必要的安全设施和防护装置，确保操作人员的人身安全。
3. 对于涉及到高温、高压等危险因素的工艺环节，应采取必要的防护措施，如穿戴防护服、手套等。
五、环境保护1. 在压铸生产过程中，应采取措施减少废气、废水和固体废物的排放，减少对环境的污染。
铝合金压铸工艺的改进与创新
铝合金压铸工艺的改进与创新
铝合金压铸工艺的改进与创新可以从以下几个方面考虑:
1. 材料选择:选择合适的铝合金材料是压铸工艺改进的关键因素之一。
不同的铝合金材料具有不同的物理、化学和力学性质,因此在选择材料时需要考虑压铸模具的强度和耐用性,同时还要考虑产品的性能和外观。
2. 工艺参数调整:调整压铸工艺参数,如压力、温度、时间等,可以优化压铸过程,提高生产效率和产品质量。
例如,可以通过提高压力来增加铝合金的密度和强度,但压力过高会增加压铸模具的风险。
3. 模具设计:模具的设计是铝合金压铸工艺改进的关键。
模具应具有良好的密封性、可导性、可温性、耐磨性和抗压强度等特性,以确保产品的质量和生产效率。
4. 表面处理:对于产品的表面质量要求较高的产品,可以采用特殊的表面处理技术,如涂层、电镀、氧化等,以提高产品的美观度和耐用性。
5. 自动化控制:采用自动化控制技术,如机器人、传感器和控制系统,可以提高压铸操作的精度和效率,减少人为因素带来的影响,从而提高产品的质量和生产效率。
铝合金压铸工艺的改进与创新需要结合具体情况进行综合考虑,不断优化压铸过程和模具设计,提高生产效率和产品质量。
