对低压配电房配电系统安装中应注意的问题探讨
低压配电系统安装施工技术措施

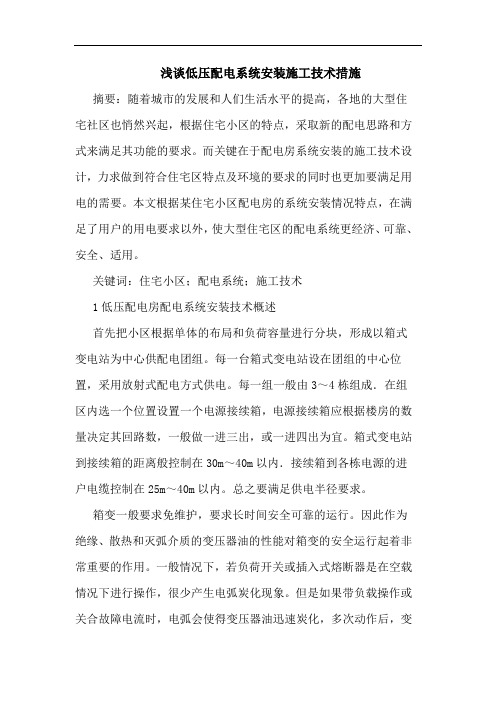

浅谈低压配电系统安装施工技术措施摘要：随着城市的发展和人们生活水平的提高，各地的大型住宅社区也悄然兴起，根据住宅小区的特点，采取新的配电思路和方式来满足其功能的要求。
而关键在于配电房系统安装的施工技术设计，力求做到符合住宅区特点及环境的要求的同时也更加要满足用电的需要。
本文根据某住宅小区配电房的系统安装情况特点，在满足了用户的用电要求以外，使大型住宅区的配电系统更经济、可靠、安全、适用。
关键词：住宅小区；配电系统；施工技术1低压配电房配电系统安装技术概述首先把小区根据单体的布局和负荷容量进行分块，形成以箱式变电站为中心供配电团组。
每一台箱式变电站设在团组的中心位置，采用放射式配电方式供电。
每一组一般由3～4栋组成．在组区内选一个位置设置一个电源接续箱，电源接续箱应根据楼房的数量决定其回路数，一般做一进三出，或一进四出为宜。
箱式变电站到接续箱的距离般控制在30m～40m以内．接续箱到各栋电源的进户电缆控制在25m～40m以内。
总之要满足供电半径要求。
箱变一般要求免维护，要求长时间安全可靠的运行。
因此作为绝缘、散热和灭弧介质的变压器油的性能对箱变的安全运行起着非常重要的作用。
一般情况下，若负荷开关或插入式熔断器是在空载情况下进行操作，很少产生电弧炭化现象。
但是如果带负载操作或关合故障电流时，电弧会使得变压器油迅速炭化，多次动作后，变压器油性能将明显下降以至不能满足绝缘性能得要求。
由于变压器损耗产生的热量，将导致其它高压电器元件长期运行在高温环境下，导电接触面易氧化，降低寿命及可靠性。
特别是负荷开关及高压熔断器长期在如此高温环境中运行，其可靠性将有所下降。
对于箱变的油污染，可以考虑采用分箱式结构来解决油污染和高压电器运行于高温环境的问题。
上下分箱结构，上油箱装设负荷开关、熔断器等高压电器元件，下油箱装设变压器器身、无载分接开关等电器元件。
上下油箱相互独立，只有电气的连通而油路不通，这样上油箱负荷开关及熔断器动作时电弧产生的绝缘油炭化不会污染下油箱，保证下油箱变压器的绝缘性能。
低压电器安装和使用时一般安全要求范文
低压电器安装和使用时一般安全要求范文低压电器是我们日常生活中常见的电器设备，如电视机、电冰箱、洗衣机等。
在使用和安装低压电器时，需要遵循一定的安全要求，以保证家庭的安全。
本文将探讨低压电器的安装和使用中的一般安全要求，并提供相关建议。
首先，安装低压电器时应选择合适的位置。
安装位置应远离易燃物、湿润区域以及儿童易触及的位置。
这样可以避免电器损坏或发生安全事故。
同时，在安装位置上方应保留足够的空间，以便散热和维护。
其次，在安装低压电器过程中应遵循正确的操作步骤。
首先，要确保电器的电源线、插头和插座均符合相关标准，不能有损坏或破损的情况。
其次，要正确连接电器的电源线和插头，确保接触良好并牢固。
最后，接通电源前，要先进行电器的功能和操作测试，确保一切正常后再通电使用。
另外，在使用低压电器时，也需要注意一些安全要求。
首先，电器的使用环境要保持清洁、干燥，避免水或其它液体进入电器内部，以免引发短路或电气火灾。
其次，要避免电器长时间处于超负荷运行状态，以免引起过热或烧坏电器。
此外，不要随意拆卸电器的外壳或内部零部件，以免造成电器故障或触电风险。
总之，在低压电器的安装和使用过程中，要注意以下几点安全要求：1. 选择合适的安装位置，远离易燃物和湿润区域，并保留足够的空间散热和维护。
2. 确保电器的电源线、插头和插座符合标准，并正确连接。
3. 在接通电源前，先进行电器的功能和操作测试。
4. 保持电器使用环境干燥、清洁，避免水或其它液体进入电器内部。
5. 避免电器长时间超负荷运行，以免引发过热或烧坏电器。
6. 不要随意拆卸电器的外壳或内部零部件。
7. 定期检查和维护电器，确保安全使用。
通过遵守以上安全要求，我们可以保证家庭在使用低压电器时的安全性。
同时，我们也需要增强自身对电器安全的认识和意识，及时处理电器故障，避免造成意外伤害。
希望这些安全要求对大家有所帮助，让我们的生活更加安全、便利。
高、低压配电柜的安装调试与检修
高、低压配电柜的安装调试与检修关键字：配电柜安装检修· 高低压配电柜的概论1.1高压配电柜高压配电柜是由保护装置、开关、控制装置、调节装置、测量装置、信号传输和与这些构件相关的内部构件和支持元件等部分组成的，目前我国的高压配电柜经过了不断的发展，借鉴了很多国外的先进的技术，经过大胆的改革，研制出来了很多新型的产品，比如GN型的箱式固定柜，KGN型铠装固定柜，HXGN型的环网柜等等。
1.2低压配电柜最近几年我国的市场上所使用的低压配电柜主要可以分为两大类，第一类是我国进行自主研发的一些产品，比如GGD型的交流低压配电柜和GCS的低压抽出式开关柜。
第二类是一些国外的公司所研发的产品设备，比如瑞士生产MNS3的低压配电柜、西门子生产的Sivcon的低压配电柜以及法国的施耐德电器生产的Prismap的低压配电柜。
· 高低压配电柜的安装调试高低压配电柜的安装要仔细的检查电柜体的配置仪表、机构和仪器。
对于设计的图纸和相关的资料和要求要认真检查，如果选择了低压配置的装置，不仅要满足所在的网络的频率、标称电压、所在的回路的计算电流。
还应该在满足了短路条件下的动稳定和热稳定，对于能够断开短路的电流的保护电器，还能够满足短路的情况下的通断能力。
对于高低压配电柜向同一个配电室的两段母线，如果其中的一段母线有一级的负荷时候，母线的分断处不能有防火隔断措施，其次，对于成排的配电柜的长度如果超过六米，柜后面的通道本来有两个能通向其他房间或者本室的出口，并且要布置在通道的两侧，如果两个出口之间的距离能够超过15米的时候，还要增加出口数量，对于成排布置的低压配电柜，在柜前和柜后的通道的宽度要符合标准的数值。
再次，配电装置的设备的搬运和操作尽量方便，那么屋内的配电装置的裸露带电的部分的上面不能够有动力线路的跨越。
对于低压配电柜的通道上方的裸带电体距离地面的高度，柜前的通道内为2.5米，护网的最低高度为2.2米，遮护之后的高度不能低于1.9米。
深度分析配电房改造项目的关键难题及管理要点
深度分析配电房改造项目的关键难题及管理要点1. 项目背景随着社会经济的快速发展，用电需求不断增长，原有的配电房设施已无法满足当前的用电需求。
为了提高配电房设施的运行效率、可靠性和安全性，进行配电房改造项目显得尤为重要。
本文将对配电房改造项目中的关键难题及管理要点进行深度分析。
2. 关键难题2.1 设计难题1. 系统兼容性：在改造过程中，如何保证新的配电系统与原有系统兼容，避免因系统不兼容导致的设备损坏或运行事故。
2. 设计规范：如何遵循国家相关规范，确保配电房改造后的设施满足安全、可靠、高效运行的要求。
2.2 施工难题1. 施工安全：如何在施工过程中，确保施工人员的人身安全和设备安全，防止意外事故的发生。
2. 施工质量：如何保证施工质量，避免因施工问题导致的设备故障或运行事故。
2.3 设备难题1. 设备选择：如何根据实际需求，选择适合的配电设备，确保设备性能优良、运行稳定。
2. 设备安装：如何保证设备安装的准确性和可靠性，避免因设备安装问题导致的运行事故。
2.4 运维难题1. 人员培训：如何提高运维人员的专业技能，确保他们能够熟练应对配电房改造后的设备运行和维护。
2. 应急预案：如何制定针对性的应急预案，应对可能发生的运行事故，降低事故对用电的影响。
3. 管理要点3.1 项目策划阶段1. 充分调研：对原有配电房设施进行全面调研，了解设备运行状况、存在问题等，为改造项目提供依据。
2. 设计评审：组织专家对设计方案进行评审，确保方案的可行性、安全性和经济性。
3.2 施工阶段1. 安全管理：制定严格的安全管理制度，对施工人员进行安全教育，加强施工现场的安全监管。
2. 质量控制：设立质量监督机构，对施工过程进行全程质量控制，确保施工质量符合设计要求。
3.3 设备安装阶段1. 设备验收：对到货设备进行验收，确保设备完好无损、性能稳定。
2. 设备调试：在设备安装完成后，进行设备调试，确保设备运行正常、性能达标。
低压电网的电力设计要点与施工措施分析
低压电网的电力设计要点与施工措施分析摘要：低压电网即配电网络为1千伏和以下，建设低压电网时，往往会受到气候、地形等多种因素影响。
因此需运用合理措施有效解决电网规划问题，推动低压电网设计完善，并采取科学施工措施，进而使电网在运行时的稳定性、安全性获得比较充分的保证，提升低压电网整体运行质量。
在此过程中，需对电力设计要点以及施工措施进行详细分析。
关键词：低压电网；电力设计；施工措施社会经济迅速发展过程中，电力系统整体要求明显提高。
对于低压电网来讲，要想获得有效运行，就需注重电力设计的科学性，关注设备配备、绝缘子安装等多种问题，避免系统正常运行受到影响，确保电力系统运行的正常实现[1]。
一、低压电网进行电力设计时的要点（一）供电压与供电负荷对于低压电网来讲，供电过程中，一般会结合220V到380V。
就带电导体系统具体形式来讲，主要结合两相三线制以及单相二线制，或者是三相四线制、三相三线制。
如果用电设备整体容量比较大，以及负荷性质较高时，可以结合放射式配电方式[2]。
在部分用电设备和供电点之间实际距离比较远，同时容量较小的状态下，可以结合链式配电方式，每一会环链路使用的设备应少于五台。
（二）配电网的接线工作低压电网进行接线设计过程中，应将简单、安全、适用作为基本原则。
低压配电网就其接地形式来讲，可以将其划分为TT系统、TN系统。
就TT系统来讲，即在电力系统当中，存在一点直接接地。
在电气设备外露的情况下，可以和导体之间接近，促进接地线可以和电力系统地点当中无关接地极之间进行连接。
对于TN系统而言，在对其进行划分时，主要包括三种，即TN-C、TN-S、TN-C-S，在整个系统，TN-C保护线以及中性线二者为合二为一状态，优点主要在于TN-C较为容易实现，而TN-S则保护线和中性线路之间处于分开状态，优点主要体现在，处于正常状态下，中性线即便存在不平衡电流，其专用保护线仍不会存在电流。
对于精密仪器设备、数据处理工作比较适用，同时，也可以运用在危险场合中。
电气工程中高低压配电柜安装施工以及质量控制要点分析
电气工程中高低压配电柜安装施工以及质量控制要点分析摘要：配电柜的主要作用是对相关的店里设备进行店里控制，也是保障安全用电的最主要的装置设备，所以对于配电柜在制作和安装的时候要保证其质量，在运行过程中不能有任何意外的发生，这对提高用电安全是最基础的保证。
我国近些年来经济发展快速提升，居民用电量也日益增大，所以用电的安全问题也就成了自然而然的关注问题，在对配电柜进行安装的时候要考虑到很多方面，尤其是高低压的问题，要根据现场环境做好安装准备，整个操作流程也要满足行业标准。
关键词：高低压配电柜；安装质量；措施前言高低压配电柜作为电网中常用的基本配置，在人们生活用电当中和工作当中都发挥了重要的作用[1]。
为人民的生产生活都带来了不可替代的作用。
配电柜的安装施工工作需要对安装人员的技术水平有着高标准要求。
本文针对高低压配电柜安装进行了深入探讨，重点分析安装过程中的环节以及施工的具体情况进行分析，确保安装施工流程合理。
1高低压配电柜的简介1.1高压配电柜高压配电柜在设计的时候其内部构成比较复杂，主要包括了电控开馆和宝华装置以及信号传输装置，还有备用设置一些灵活的设置用件，目的是保证各类电子器具都可以正常运转[2]。
在我国实施对外开放以后，高压电柜的设计通过在国外的改进有了更好的使用方式，并且我们借鉴国外的技术和自身配电柜的特点国产自主研发了配电柜技术，让我过在这一领域有了完全独立自主的开发和使用权。
从而满足了我国工业产业设备更新的基础需要。
1.2低压配电柜在我国的低压配电柜当中有两种，一种是自主研发过的并且得到了广泛应用，随着应用的普及收集反馈各种信息加以改进。
另外一种是经过购买进口的低压配电柜。
当前来说，我国使用的配电柜主要还是GCK、GCS等，由于这些低压配电柜本身拥有良好的兼容性，再加上价格方面具有很大的优势，使得其得到了广泛应用[3]。
低压配电柜的技术还在不断发展更新，在安全性能上变的越来越好，而且产品的质量有相当可靠的保证。
高层建筑电气设计中低压配电系统安全性探讨
高层建筑电气设计中低压配电系统安全性探讨摘要:我国高层建筑是我国建筑业未来发展的形式之一，也是城市现代化的重要组成部分。
低压配电系统是维持高层建筑功能实现的关键，但也是产生安全风险的主要环节。
如果设计不合理或安全防护能力不足，极有可能出现安全隐患，影响建筑物的住宅使用安全。
因此，本文对低压配电系统设计的安全性进行研究，分析风险因素和接地设计，并提出安全设计对策，为高层建筑电气设计提供技术参考。
关键词：高层建筑；电气设备；低压配电系统；安全1低压配电系统安全风险因素1.1系统过载系统过载是低压配电系统常见的危险因素之一。
在系统运行过程中，由于短路或大功率电气设备的应用，导致配电系统过载。
在这种情况下，为了保护配电系统的安全，断路器或熔断器保护装置会及时起到切断配电系统电源的作用，从而避免电气设备损坏、电气火灾等安全风险[1]。
然而，如果配电系统中的熔断器和短路保护装置不合理或不能及时发挥作用，就会导致电路安全故障，影响配电系统的安全。
1.2接地质量电气接地是保护低压配电系统的重要措施，可以有效保护配电系统中电气设备和线路的安全。
当配电系统发生漏电或其他故障时，为了避免安全事故，接地系统将发挥作用并提供良好的安全保护。
如果电气接地质量存在问题，接地不可靠，将达不到预期的保护效果，导致安全风险增加[2]。
1.3保护设备保护设备包括低压配电系统运行过程中的所有保护装置，如接地保护、过流保护、开路保护等。
这些保护装置的功能直接关系到整个配电系统的稳定。
如果保护装置选择不当，会导致系统运行不稳定。
因此，在设计过程中有必要科学合理地选择保护设备，以避免此类问题[3]。
1.4越级跳闸过电压是高层建筑低压配电系统中最常见、影响最大的配电系统故障，不仅会造成经济损失，还会威胁配电系统运行安全。
一般来说，当配电系统发生故障时，如果下级配电系统发生故障，保护装置应切断下级配电系统的电源，对配电系统进行保护。
但越级跳闸的特点是下级配电系统故障，上级配电系统别无选择，只能跳闸切断，造成大范围停电。
高低压配电房配电系统安装施工技术要点
高低压配电房配电系统安装施工技术要点摘要：电力行业是我国支柱性产业之一，在社会发展与建设的过程中，需要电力行业为其提供基础保障。
高低压配电系统是电力系统中非常重要的组成之一，在高低压配电房配电系统安装的过程中，需要使用各种设备，所以必须进一步提高施工工艺控制，才能够保证高低压配电房配电系统的有效运行。
在这一情况下，就需要针对高低压配电房配电系统安装施工技术展开综合性的讨论与分析，本文首先概述了高低压配电系统安装前准备的技术要点，其次列举了高低压配电系统安装的技术要点，最后探讨了高低压配电系统安装后的检查。
希望通过本文针对相关安装施工技术的讨论，能够使其获得更好的效果，为其实际发展提供动力。
关键词：高低压配电房；配电系统；安装施工；技术要点前言：从我国经济不断建设与发展的过程中，在电气行业中需要进一步提高对于高低压配电放配电系统安装重视程度高。
低压配电房配电系统的主要技术和设备建设速度不断增加，不同安装环节之间有紧密的关系，所以需要进一步明确高低压配电房配电系统安装技术的要点，在实际展开各项事工工作的过程中，需要进行统筹管理，保证细节处理到位，提高配电系统安装的有效性，使其能够正常运行。
所以在这一情况下，针对高低压配电房配电系统安装施工技术进行分析，就具有更加积极的意义。
1.高低压配电系统安装前准备的技术要点（一）槽钢的预埋在高低压配电房配电系统安装施工的过程中，需要对施工现场进行综合性的分析。
从施工现场的实际情况出发，确定槽钢预埋位置，并利用相关仪器对现场进行检测，完成放线测量，确定槽钢安装的中心位置。
在完成这一施工之后，需要进行进一步的加固工作，保证后续电气设备安装施工更加有效。
在槽钢固定完成之后，还需要完成打孔处理工作。
在这一过程中，需要与施工图纸进行对比，避免出现偏差。
在完成槽钢安装施工之后，需要使用砂纸对其进行打磨，避免表面生锈，并在槽钢表面涂抹防护层，避免在后续施工的过程中，出现生锈的情况。
0.4KV低压电气供配电及设备的安全管理
0.4KV低压电气供配电及设备的安全管理摘要：对于供电和配电系统而言，完成0.4KV低压供电设备的安全管理工作是非常重要的，因为它直接决定了电力系统的经济效益，也直接涉及到相关人员的人身安全。
本研究结合实际问题，本文简要介绍了0.4KV低压电力供应设备的基本结构、深入讨论0.4KV低压电气设备的安全保护措施，可以对未来的希望的0.4KV低压电力供应和设备管理的安全发挥着积极的作用和意义。
关键词：电气设备；0.4KV低压电气供配电；安全管理引言：对于0.4KV低压电力供应系统而言，系统的可靠性和安全性在很大程度上与相关人员密切相关，并与周围的公众关系密切，实现了人身和财产安全。
在日常管理的过程中，任何轻微的隐患都会产生严重的后果。
从这个角度看，做好0.4KV低压电力供应和配电设备的安全管理具有重要意义。
从设备组成、设备保护、设备安全管理三个方面入手，对上述问题进行了详细的分析和说明。
一、0.4KV低压电器电源及配电设备组成分析。
1、转换设备：变压器设备主要包括变压器设备、电容装置、接地装置、总线线路、电缆线路、支架电路、钢丝绳和开关装置。
2、配电设备：配电设备主要包括地面线路、电缆线路、支架线、电线线路、电线电缆线路、配电柜设备。
3、照明设备：照明设备主要包括配电箱安装、照明设备、电线电缆线路和配电柜单元。
4、发电设备和备用电源：发电设备和备用电源主要包括开关设备、发电机组、内燃机设备和其他相关电气设备。
0.4KV低压电气设备在水利工程中的作用是不一样的，但从0.4KV低压配电系统整体运行的角度来看，供电设备之间仍存在一定的相关关系。
这意味着：在0.4KV低压供电系统的水力项目中，可以独立运行单个设备，同时也可以通过有效的并联连接，实现多种设备的综合运行。
同样重要的是要注意，在上述多种0.4KV低压电力供应和配电设备的正常运行中，运行调节和控制的合理性是至关重要的。
这就要求相关运营商严格按照有关规定进行设备操作。
低压配电施工技术的注意事项
低压配电施工技术的注意事项摘要：自改革开放以来，我国经济进入了快速发展时期，人们的生活水平得到了极大的满足，最显著的就体现在家用电器用量的增加。
作者根据多年从业经验，诠释了低压配电的基本概念，分析了我国电气施工中影响低压配电工程质量的因素共有三个，分别是人员技术因素、施工设备因素、材料因素，并提出了若干条在电气安装中关于低压配电施工技术的注意事项，望对广大从业者有借鉴作用。
关键词：注意事项；安全配电；施工技术前言：市政供电供电体系中的低压供电系统运行时，其系统承担的荷载较大，在繁忙时，长期连续的高强度工作会导致其较为薄弱的环节出现质量问题。
事实证明，只有低压配电设备的安全得到保障，每个运行环节才能充分发挥其正向作用。
在此过程中，工作人员应定期对设备进行维护与更换，提高低压供电系统的管理水平。
其次，无论是任何种类的低压配电设备，都应按标准进行预防式测试。
基于预防式测试获得的设备运行情况，对防护措施进行适当调整。
1低压配电的基本概念1.1低压配电普遍的低压配电装置是由两部分组成的：一，受控于低压配电的相关配电设施，在整个电路的末端，电流通过电压设备，将交流电转变为居民日常使用的低压直流电。
二，低压配电所用的电压小于1000V的电路。
从低压配电的组成部分能够看出低压配电设备是与居民日常生活紧密相连的能源供给方式。
现阶段，我国的低压配电设施是将高压电流转变为额定电流，电压为220V 或 380V 。
1.2低压配电系统目前在我国的电器工程是施工中，由不同种类设备组成的配电系统组成的供电体系，叫做低压配电系统。
大部分低压配电系统包括：变压器、高电压配电线路、低电压配电线路、配电变电所、断路器等控制保护设备。
低压断路器在整个运行过程中占据着重要地位，操作者可以通过手动或自动的方式，根据低压配电中荷载的异常情况，对电能进行重新调配。
能够有效保证电气系统正常运行的关键就在于低压配电系统，在对低压配电系统进行日常维护调试的过程中，需要按照固定的操作标准进行规范操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
对低压配电房配电系统安装中应注意的问题探讨
摘要：变配电房(室)是电力输送系统中的一个非常重要的组成环节,本文主要探讨了低压配电房配电系统安装中应该注意的一些问题。
关键词：配电房；电气；安装；
1．引言
变配电房(室)是电力输送系统中的一个重要组成环节，它的任务是接受电能，变换电能电压，将电网输送来的35kV、10kV或6kV高压电能降低为普通机器设备及照明灯泡能使用的380V／220V电压，并分配到所需的地方。
而低压配电房配电系统主要包括配电站、各生产线变电所线路安装和调试、10KV配电站高、低压柜的就位、安装和试验，各生产线变电所及各站房低压配电柜的就位、以及各电缆线路、母线槽线路的敷设和试验。
本文笔者根据多年从事配电房安装的实践经验，总结了有关低压配电房配电系统安装中的一些技术要点。
2．安装前预埋线路的准备工作
电气施工中的管线预埋是电气工程的基础工作，由于涉及到与土建专业配合，交叉作业，因此在设计院来进行技术交底时，要与土建人员进行图纸会审。
配管电工应与土建施工人员密切配合，在土建进行梁、柱结构施工时，电气管线就应开始下过梁套管或者将管线预埋其中，否则土建施工完成后再去凿沟，一方面破坏了建筑物的结构，另一方面也给电气施工造成了困难。
预埋电气管线的施工工艺要保证质量，尽量避免因工艺处理不当返工的情况。
(1)基础槽钢预埋：采用lO#槽钢在毛坯地面固定，并按照柜体尺寸及固定点在槽钢上开Φ12预留孔。
作为低压柜安装固定螺栓所用。
槽钢需作好除锈处理，并刷防锈和红丹油漆各一遍，并与接地体可靠连接。
(2)接地预埋：低压电房设备及基础接地采用-40×4镀锌扁钢为接地母线，地下预埋部分需住地面二次灌浆前作好跨接及固定。
预埋完毕后，办理隐蔽验收，交付土建二次灌浆施工。
(3)低压电房地面在二次灌浆并作好地面粉刷后，会同监理现场验收，检查地面平整度是否符合设备安装要求。
另外，室外埋地管线上方或附近，往往有车辆行驶，有时还有路面开挖的情况。
在施工工艺方面，室外直埋电缆埋设深度足够，沿线设置标志。
竣工图中注明电缆的确切位置，避免日后开挖路面时损伤电缆，发生安全事故。
室外直埋电缆在引入引出建筑物处要加保护管。
3．置电柜设备安装
3．1设备开箱检查
用叉车将设备运到现场后，组织业主、监理、厂家、施工单位四方开箱，进行外观检查，检查外形尺寸有无变形、掉漆等现象、仪表、部件是否完好，技
术资料、说明书，合格证是否齐全，并做好开箱记录。
3．2设备安装
3．2．1设备放线定位
(1)中心线找正：用墨线在基础表面弹出设备的纵横中心线，然后在设备顶部横边的纵横中心分别用线坠吊垂线，移动设备，使线锤尖子基础表面的纵横中心线相交。
(2)水平找正：用水平尺测量，把水平尺放在设备上测轴向水平。
调整设备位置，使水平气泡居中。
3．2．2低压柜安装
按施工图的布置，按顺序将柜放在基础槽钢上，按柜(屏)安装允许偏差的要求，逐台将柜找平，找正，用镀锌螺丝固定在基础槽钢上，屏间用镀锌螺栓连接。
3．2．3柜(屏)内、顶上母线配制
成套柜(盘)，制造厂已配制齐全硬母线和各种部件，母线支架和绝缘子夹板、卡板均安装就位，只需将母线和部件安装就位(由设备厂家安装人员负责安装)。
4．线路敷设及安装
线路敷设包括桥架安装，母线槽安装，低压电缆敷设，附属设施安装等。
(1)桥架安装：龙门吊杆方式吊装，600宽桥架采用L40×加x4镀锌角铁作为横担，吊杆采用Φ12镀锌全牙螺杆；600以上宽桥架采用L50×50 ×5镀锌角铁或【5#槽钢作为横担。
吊杆采用Φ14镀锌全牙螺杆吊装。
并排桥架采用联合支架吊装。
以达到美观要求。
由于电缆出线为柜顶出线，就事先定制作好柜顶漏斗型桥架配件，以满足电缆出线弯曲半径的要求。
桥架在每个支、吊架上应周定牢固，桥架连接板的螺栓应紧同，螺母应位于桥架的外侧。
铝合金桥架在钢制支，吊架上固定时，采用垫石棉橡胶扳来防电化腐蚀。
桥架转弯处的转弯半径。
不应小于该桥架上的电缆最小允许弯曲半径的最大者(见图1)。
图l吊杆桥架安装示意图
(2)低压电缆敷设：①低压电缆敷设要突出体现美观和规范并存。
电缆敷设前要作好计划，原则上大电缆走高位，小电缆走低位，这样能满足大电缆入柜的弯曲半径。
电缆出低压柜除了用电缆索头固定外。
还须在柜内绕柜底半周，避免电缆压力干出线端子上。
电缆头压接用搪锡铜压接线端子压接，并用防热黄蜡绸带包扎，并按A、B、C相用黄、绿、红色带包扎标记，作到各回路出线美观一致。
电缆头接好后，应用电缆扎带绑成束，固定在端子板的两侧，然后绕柜半周引出柜顶。
接至端板的导线应有余量。
②低压电缆绝缘测试，检查电缆技术指标是否符合图纸要求。
检查电柜进、出线桩位及柜内母排问是否有金属物件吸附。
用500V摇表测量电缆的绝缘电阻，包括，相间、相零、相地、零地等项检测内容。
其间电阻应达到1MQ以上，最宜为50MQ以上，将检测结果填入《电气设备绝缘检查记录》。
(3)封闭、插接式母线槽安装：一般情况，从变压器到低压柜进线端，采用封闭、插接式母线槽安装。
封闭母线的长度较短，变压器、低压柜就位后，请厂家到现场测量，支架，配件一应由厂家提供。
①母线槽现场勘测设计。
插接式母线不像电缆可现场弯制和裁切，每节封闭式插接母线都是定型产品，故定货前必须到敷设现场实地进行精确测量，确定各种形式规格母线的数量和长度，才可与生产厂方成套订货，该项工作最好会同生产厂方进行现场勘测设计。
②母线槽安装。
检查成套供应的封闭母线各段标志清晰，附件齐全，外壳无变形，内部无损伤，有出厂合格证，安装技术文件应包括额定电压、额定容量、试验报告等核技术数据。
封闭母线螺检固定搭接面应镀锡、平整、不应有麻面、起皮。
支架采用龙门Φ16镀锌螺杆吊装，5#槽钢作为横担。
封闭母线在拐弯处及与箱(盘)连接处必须加支架，直线段支架距离不宜大于2m，吊架安装应位置正确，牢固，成排应排列整齐，间距均匀，刷油漆防腐，组装时要对对接的两节母线绝缘电阻进行测量，封闭插接母线穿过楼板垂直安装时，应加弹簧支架，需保证让母线的接头中心高于楼板面700mm。
封闭插接式母线过墙及楼板时，应采取防火措施，一般在外壳周围填充防火材料。
封闭插接式母线组装后在横担支架上要固定牢固，横平竖直，排列整齐，对每段、全长的垂直度和水平度要进行检测，并做好记录。
封闭、插接母线槽外壳应互相连为一体，每段母线槽间外壳两端应用不小于16mm2的编织软铜带跨接。
③母线槽检验。
封闭式插接母线安装完毕后应整理、清扫干净，用兆欧表测量母线相间，相对的绝缘电值，并做记录。
母线槽的绝缘阻值必须大于0.5MΩ。
封闭母线插接安装完毕，暂时不能送电运行，其现场设置明显标志牌，以防损坏。
如有其他工种作业应第对封闭插接母线加保护，以免损伤。
安装好的插接母线严禁用支撑踏压或其他用途受力点。
5、按准过完毕后的检查
检查柜内外有关杂物、辅助工具等遗留物；柜内接线有无错误、遗漏、松动、标识是否正确，齐全。
检查柜内外仪表、元件有无损坏，错漏。
观察仪表外壳，玻璃、端子，刻度盘、指针、零位调整等是否有无污垢，仪表内部确定无脱落的部件，或其他物件，仪表上应有标志和符号是否脱落。
6、结语
上述低压配电房内配电系统安装施工技术、安装方案，安装材料的选择，都具有代表性，并经过多个项目施工中得以验证。
无论从施工成品的质量、美观、业主项目投资的成本，都得到业主、质检部门的肯定。
