工业给排水相关知识：闭式自动喷水灭火系统及其设置范围有哪些
(完整版)闭式自动喷水灭火系统
4.1.1 喷头及控制组件
(4) 电磁阀 1、用在干式和有压预作用系统中连接快速排气阀排空管道内的空 气，安装于快速排气阀入口前； 2、用在电控雨淋系统中用来开启雨淋阀组。 3、用在自动喷水灭火－泡沫联用系统中控制泡沫液加压管路开启 关闭 喷规 4.2.9条第4款 干式系统和预作用系统的配水管道应设快 速排气阀。有压充气管道的快速排气阀入口前应设电动阀。
控制喷头数：500个
干式系统工作原理图
喷头或排气 阀开启放气
火灾发生
干式报警 阀开启
高位水箱 气压罐供水
水流进入喷水管网
水泵接合器 喷头正常 供 水 喷水灭火
水力警铃 动作
水流指示器 动作
压力开关 动作
直接启泵
水泵开启 供水
自动联 动启泵
报警联动
控消制防器中报心 水压控流力制指开室示关 器动动 作作
4.1.1 喷头及控制组件
(5) 信号阀
用在报警阀的进出口处和水流指示器前，具有明显开 闭标志的带有关闭时能输出关闭电信号的阀门。
4.2 干式自动喷水灭火系统
组成：为了满足寒冷和高温场所安装自动灭火系统的需要，在湿式系统 的基础上发展起来的。该系统是由闭式喷头、管道系统、干式报警阀、 报警装置、充气设备、排气设备和供水设备等组成。其管路和喷头内平 时没有水，只处于充气状态，故称之为干式系统或干管系统。
工作原理：系统在雨淋阀之后的管道内，平时充满低压气体，火灾发 生时，安装在保护区的感温、感烟火灾探测器首先发出火警信号，控 制器在将报警信号作声光显示的同时开启雨淋阀，使水进入管路，并 在很短时间内完成充水过程，使系统转变成湿式系统，以后的动作与 湿式系统相同。火灾扑灭后，应将雨淋阀关闭，并排空管路中的水使 系 统 侧 管 网 充 气 ， 恢 复 准 工 作 状 态 。 充 气 压 力 通 常 控 制 在 0.030.05MPa范围内，充气量不小于0.10m/min，以确保在30min内完成 对将管网的充压。（控制喷头数：800）
[]自动喷水灭火系统详解(图文配套)
![[]自动喷水灭火系统详解(图文配套)](https://img.taocdn.com/s3/m/22bbc6b125c52cc58ad6be9a.png)
第一节 自动喷水灭火系统概述
第一节 自动喷水灭火系统概述
二、自动喷水灭火系统的组成及工作原理
1.2.系统工作原理
（1）准工作状态 湿式系统在准工作状态下，由高位水箱或气压罐、稳 压泵，提供扑救初期火灾所需的水量和水压。在湿式报警阀 后无任何系统组件出水时，系统管网内的水应处于相对静止 状 态 ； 如 果 在 末 端 压 力 为 0.14MPa 的 末 端 试 水 装 置 处 以 15L/min流量放水时，系统不会发出报警信号。因此，本系统 在准工作状态时，允许供水系统有微小的波动，不会产生误 报。
第一节 自动喷水灭火系统概述
二、自动喷水灭火系统的组成及工作原理
1.3.适用范围 环境温度不低于4℃、不高于70℃的新建、扩建、
改建民用与工业建筑物和场所（不能用水扑救的建筑物和场 所除外）都可采用湿式系统。
第一节 自动喷水灭火系统概述
二、自动喷水灭火系统的组成及工作原理
2.1. 干 式 系 统 组成
第一节 自动喷水灭火系统概述
二、自动喷水灭火系统的组成及工作原理
4.3.适用范围
雨淋系统适用于燃烧猛烈，蔓延迅速的严重危险级建 筑物或场所，如剧院舞台上部、大型演播室、电影摄影棚 等。如果在这些建筑物中采用闭式自动喷水灭火系统，发 生火灾时，只有火焰直接影响到的喷头才能开启喷水，且 闭式喷头开启的速度慢于火灾蔓延的速度，因此不能迅速 出水控制火灾。

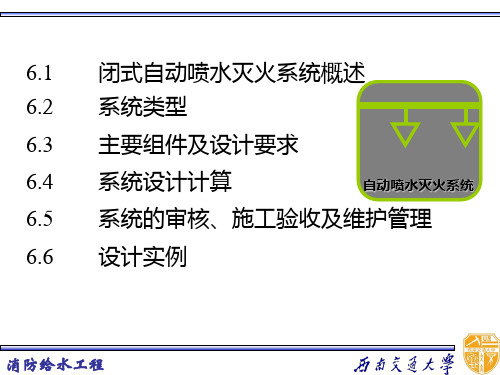

第六章闭式自动喷水灭火系统
⑵.每座占地面积大于1000m2的棉、毛、丝、麻、 化纤、毛皮及其制品的仓；每座占地面积大于 600m2的火柴仓库；邮政楼中建筑面积大于500m2 的空邮袋库；建筑面积大于500m2的可燃物品的 地下仓库；可燃、难燃物品的高架仓库和高层仓
库（冷库除外）；
消防给水工程
⑶.特等、甲等或超过1500个座位的其他等级的剧 院；超过2000个座位的会堂或礼堂；超过3000 个座位的体育馆；超过5000人的体育场的室内 人员休息室与器材间等； ⑷.任意楼层建筑面积大于1500m2或总建筑面积大于
消防给水工程
2.低层建筑
⑴.大于等于50000纱锭的棉纺厂的开包、清花车间；
大于等于5000锭的麻纺厂的分级、梳麻车间；火柴
厂的烤梗、筛选部位；泡沫塑料厂的预发、成型、
切片、压花部位；占地面积大于等于1500m2的木器 厂房；占地面积大于1500m2或总建筑面积大于 3000m2的单层、多层制鞋、制衣、玩具及电子等厂 房；高层丙类厂房，飞机发动机试验台的准备部位； 建筑面积大于500m2的丙
消防给水工程
4.汽车库 Ⅰ、Ⅱ、Ⅲ类地上汽车库、停车数超过10辆的 地下汽车库、机械式立体汽车库或复式汽车库 以及采用垂直升降梯作为汽车库疏散出口的汽
车库、Ⅰ类修车库等均应是设置闭式自动喷水
灭火系统。
消防给水工程
三、设置场所危险等级的划分
1、划分依据
根据其用途、容纳物品的火灾荷载（由可燃物 的性质、数量及分布状况决定）、室内空间条件 （面积、高度）、人员密集程度、以及疏散及外 部增援条件等因素，在分析火灾特点和热气流驱 动喷头开放及喷水到位的难易程度后确定
消防给水工程
⑻.飞机发动机试验台的准备部位；
⑼. 国家级文物保护单位的重点砖木或木结构建筑；

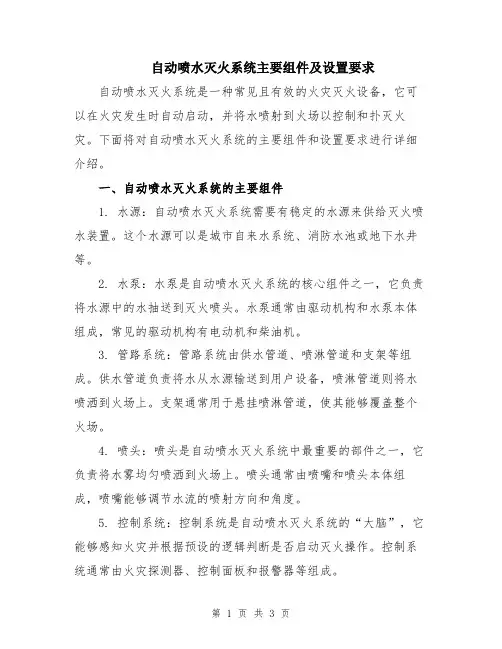

自动喷水灭火系统主要组件及设置要求
自动喷水灭火系统主要组件及设置要求自动喷水灭火系统是一种常见且有效的火灾灭火设备，它可以在火灾发生时自动启动，并将水喷射到火场以控制和扑灭火灾。
下面将对自动喷水灭火系统的主要组件和设置要求进行详细介绍。
一、自动喷水灭火系统的主要组件1. 水源：自动喷水灭火系统需要有稳定的水源来供给灭火喷水装置。
这个水源可以是城市自来水系统、消防水池或地下水井等。
2. 水泵：水泵是自动喷水灭火系统的核心组件之一，它负责将水源中的水抽送到灭火喷头。
水泵通常由驱动机构和水泵本体组成，常见的驱动机构有电动机和柴油机。
3. 管路系统：管路系统由供水管道、喷淋管道和支架等组成。
供水管道负责将水从水源输送到用户设备，喷淋管道则将水喷洒到火场上。
支架通常用于悬挂喷淋管道，使其能够覆盖整个火场。
4. 喷头：喷头是自动喷水灭火系统中最重要的部件之一，它负责将水雾均匀喷洒到火场上。
喷头通常由喷嘴和喷头本体组成，喷嘴能够调节水流的喷射方向和角度。
5. 控制系统：控制系统是自动喷水灭火系统的“大脑”，它能够感知火灾并根据预设的逻辑判断是否启动灭火操作。
控制系统通常由火灾探测器、控制面板和报警器等组成。
二、自动喷水灭火系统的设置要求1. 系统容量：自动喷水灭火系统的容量应根据防护区域的大小来设置。
通常根据防护区域的面积和火灾危险性来决定，一般以每平方米2-5升的水容量为宜。
2. 设备标准：自动喷水灭火系统的主要组件应符合相关的国家或地方标准，并经过合格的检测和认证。
安装单位需要根据实际情况选择适合的设备。
3. 喷淋覆盖：喷淋管道要能够覆盖整个防护区域，保证水雾能够充分喷洒到火灾发生区域。
喷淋喷头的布置要合理，尽量避免死角，确保灭火效果。
4. 管路设计：管路系统的设计要合理，保证水能够顺利流通，避免阻塞或漏水现象。
管道的规格和材质应符合相关标准，并经过严格检测和保养。
5. 控制系统设置：控制系统应设置在容易被发现和操作的位置，方便人员监控和迅速反应。
自动喷水灭火系统设置场所
系统设置场所
湿式环境温度不低于4℃，且不高于70℃的场所应采用湿式系统干式环境温度低于4℃，或高于70℃的场所应采用干式系统
预作用1.系统处于准工作状态时严禁误喷的场所（单联锁）
2.系统处于准工作状态时严禁管道充水的场所（双联锁）
3.用于替代干式系统的场所（双联锁）
4.灭火后必须及时停止喷水场所，应采用重复启闭预作用系统
雨淋1.火灾的水平蔓延速度快、闭式洒水喷头的开放不能及时使喷水有效覆盖着火区域的场所
2.净空高度超过规定，且必须迅速扑救初期火灾的场所
3.火灾危险等级为严重危险级II级的场所
早期抑制快速响应喷头1.最大净空高度不超过13.5m且最大储物高度不超过12.0m，储物类别为仓库危险级Ⅰ、Ⅱ级或沥青制品、箱装不发泡塑料的仓库及类似场所
2.最大净空高度不超过12.0m且最大储物高度不超过10.5m，储物类别为袋装不发泡塑料、箱装发泡塑料和袋装发泡塑料的仓库及类似场所
仓库型特殊应用喷头1.最大净空高度不超过12.0m且最大储物高度不超过10.5m，储物类别为仓库危险级Ⅰ、Ⅱ级或箱装不发泡塑料的仓库及类似场所
2.最大净空高度不超过7.5m且最大储物高度不超过6.0m，储物类别为袋装不发泡塑料和箱装发泡塑料的仓库及类似场所。
自动喷水灭火系统
自动喷水灭火系统一、分类闭式：湿式、干式、预作用、重复启闭预作用、自动喷水防护冷却开式：雨淋、水幕二、各系统的适用范围仅在走道设置单排闭式喷头的闭式系统，其作用面积应按最大疏散距离所对应的走道面积确定；在装有网格、栅板类通透性吊顶的场所，系统的喷水强度应按表规定值的1.3倍确定；干式系统的作用面积按表规定值的1.3倍确定。
系统最不利点处喷头的工作压力不应低于0.05MPa。
五、局部应用系统的设计基本参数室内最大净空高度不超过8m，且保护区域总建筑面积不超过1000m²的民用建筑可采用局部应用湿式自动喷水灭火系统，但系统应采用快速响应喷头，喷水强度不应低于6L/（min•m²），持续喷水时间不应低于0.5h。
六、喷头选型1.对于湿式自动喷水灭火系统，在吊顶下布置喷头时，应采用下垂型或吊顶型喷头。
2.顶板为水平面的轻危险级、中危险级I级居室和办公室，可采用边墙型喷头；易受碰撞的部位，应采用带保护罩的喷头或吊顶型喷头；在不设吊顶的场所内设置喷头，当配水支管布置在梁下时，应采用直立型喷头。
3.对于干式系统和预作用系统，应采用直立型喷头或干式下垂型喷头。
4.对于水幕系统，防火分隔水幕应采用开式洒水喷头或水幕喷头，防护冷却水幕应采用水幕喷头。
5.对于公共娱乐场所，中庭环廊，医院、疗养院的病房及治疗区域，老年、儿童、残疾人的集体活动场所，地下的商业及仓储用房，宜采用快速响应喷头。
6.顶板为水平面，且无梁、通风管道等障碍物影响喷头洒水的场所，可采用扩大覆盖面积洒水喷头；7.住宅建筑和宿舍、公寓等非住宅类居住建筑宜采用家用喷头；8.不宜选用隐蔽式洒水喷头；确需采用时，仅适用于轻危险级和中危险级Ⅰ级场所。
9.闭式系统的喷头，其公称动作温度宜比环境最高温度高30℃。
七、喷头布置1.同一场所内的喷头应布置在同一个平面上，并应贴近顶板安装，使闭式喷头处于有利于接触火灾烟气的位置。
除吊顶型喷头及吊顶下安装的喷头外，直立型、下垂型标准喷头溅水盘与顶板的距离不应小于75mm，且不大于150mm。
自动喷水灭火系统详细介绍及适用范围
自动喷水灭火系统工作原理及适用范围自动灭火, 自动喷水自动喷水灭火系统的分类与组成自动喷水灭火系统由洒水喷头、报警阀组、水流报警装置(水流指示器或压力开关)、管道系统、供水设施等组成。
自动喷水灭火系统，根据被保护建筑物的性质和火灾发生、发展特性的不同，可以有许多不同的系统形式。
通常根据系统中所使用的喷头形式的不同，分为闭式自动喷水灭火系统和开式自动喷水灭火系统两大类。
闭式自动喷水灭火系统包括湿式自动喷水灭火系统、干式自动喷水灭火系统、干湿交替式自动喷水灭火系统、预作用自动喷水灭火系统、重复启闭预作用自动喷水灭火系统。
开式自动喷水灭火系统包括雨淋灭火系统、水幕灭火系统、水喷雾灭火系统。
闭式自动喷水灭火系统采用闭式喷头，它是一种常闭喷头，喷头的感温、闭锁装置只有在预定的温度环境下，才会脱落，开启喷头。
因此，在发生火灾时，这种喷水灭火系统只有处于火焰之中或临近火源的喷头才会开启灭火。
开式自动喷水灭火系统采用的是开式喷头，开式喷头不带感温、闭锁装置，处于常开状态。
发生火灾时，火灾所处的系统保护区域内的所有开式喷头一起出水灭火。
1.湿式自动喷水灭火系统湿式自动喷水灭火系统，是世界上使用时间最长，应用最广泛，控火、灭火中使用频率最高的一种闭式自动喷水灭火系统，目前世界上已安装的自动喷水灭火系统中有70％以上采用了湿式自动喷水灭火系统。
①系统的组成和工作原理湿式自动喷水灭火系统一般包括：闭式喷头、管道系统、湿式报警阀和供水设备。
湿式报警阀的上下管网内均充以压力水。
当火灾发生时，火源周围环境温度上升，导致火源上方的喷头开启、出水、管网压力下降，报警阀后压力下降致使阀板开启，接通管网和水源，供水灭火。
与此同时，部分水由阀座上的凹形槽经报警阀的信号管，带动水力警铃发出报警信号。
如果管网中设有水流指示器，水流指示器感应到水流流动，也可发出电信号。
如果管网中设有压力开关，当管网水压下降到一定值时，也可发出电信号，启动水泵供水。
闭式自动喷水灭火系统
案例3
• 1999年7月，某日凌晨1：00，上海一正在施工 的某会展中心大楼首层一办公室油漆时发生火 灾，7只喷淋头破裂开启将火灾扑灭，灭火用 水来自屋顶消防水箱，而此时的消防水泵尚未 施工完毕。
A1 = 56.57 / 6 =9.43 ㎡
第五章
开式自动喷水灭火系统
雨淋系统
水幕系统
水喷雾系统
第一节
雨淋喷水灭火系统
1.定义
由火灾自动报警系统或传动管控制， 自动开启雨淋报警阀和启动供水泵后， 向开式洒水喷头供水的自动喷水灭火 系统。
二、系统的组成及工作原理 组成：开式喷头、雨淋阀、探测系统、 传动控制组件、管路系统、给水设备 工作原理：
q K 10P
（二）控制阀及开启装置
手动闸阀、电磁阀、雨 淋阀等
感温雨淋阀
§5—3
水喷雾灭火系统
一、组成及工作原理
水喷雾灭火系统的组成和雨淋系统相似，仅采用的喷 头不同。
二、系统的防护目的及适用范围 （一）防护目的 灭火 防护冷却
（二）适用范围
1、用于灭火
固体火灾 闪点高于60℃的液体火灾
美国的火灾保险费，因优惠而少缴的保险 费在一年半至三年的时间内，就可抵消建 设资金。
灭火时间迅速，通常在10min之内
第一节
自动喷水灭火系统概述
一、自动喷水灭火系统的分类 闭式系统
开式系统
雨淋系统
水幕系统 闭式
自动喷水—泡沫联用系统
自动喷水灭火系统的工作原理与适用范围
自动喷水灭火系统的工作原理与适用范围自动喷水灭火系统是一种常见的灭火设备，通过使用水等灭火介质进行灭火，可以快速有效地控制和扑灭火灾。
下面将详细介绍自动喷水灭火系统的工作原理和适用范围。
一、工作原理自动喷水灭火系统的工作原理主要包括四个方面，即感应、探测、报警和喷射。
1. 感应：自动喷水灭火系统中设置有灵敏的感应器，一般采用光电、烟雾、温度和热像等感应技术。
当火灾发生时，这些感应器可以通过感应到的火灾信号，及时启动喷水灭火系统。
2. 探测：自动喷水灭火系统中的探测器可以根据火灾产生的热量、烟尘和光线等变化来检测是否发生火灾。
当探测器检测到火灾信号时，会向中控室或报警器发送信号，以便启动喷水灭火系统。
3. 报警：自动喷水灭火系统会通过声音、光线或电话等方式向人员发出火灾报警信号，提醒人员进行疏散和灭火。
同时，自动喷水灭火系统还可以与消防报警系统和消防控制室等联动，以实现更加快速和有效的灭火。
4. 喷射：当自动喷水灭火系统接收到火灾信号后，会立即开始喷射出大量的水雾或水箭，通过对火源的直接冲击和降温，将火势控制在较小的范围内，并最终将火灾扑灭。
二、适用范围自动喷水灭火系统适用于各种不同的场所和情况，可以有效预防和控制火灾，保护人员生命财产安全。
以下是自动喷水灭火系统适用的一些典型场所和情况：1. 工厂和仓库：自动喷水灭火系统可以广泛应用于工厂和仓库等大型建筑物内部，对于火灾的检测和控制有很高的灵敏度和准确性，可以及时发现和扑灭火灾，防止火灾蔓延和事故扩大。
2. 商业建筑和办公楼：自动喷水灭火系统可以应用于商业建筑和办公楼等人员密集的场所，通过对火源进行及时和有效的灭火，保护人员的生命安全，减少灾害损失。
3. 公共设施和交通运输：自动喷水灭火系统还可以用于公共设施和交通运输领域，比如地铁、机场、火车站、停车场等，可以在火灾发生时迅速控制和扑灭火灾，保障公众的安全。
4. 电力设备和通信基站：自动喷水灭火系统可以在电力设备和通信基站等重要设施中使用，及时检测和控制火灾，防止一旦火灾发生造成的严重事故。
自动喷水灭火系统主要组件及设置要求范本（2篇）
自动喷水灭火系统主要组件及设置要求范本自动喷水灭火系统是一种重要的消防设备，可以及时、有效地灭火，保护人员和财产的安全。
该系统由一系列主要组件构成，并需要按照一定的设置要求进行安装。
下面将介绍自动喷水灭火系统的主要组件以及相关的设置要求。
一、主要组件：1. 水源系统：自动喷水灭火系统的水源系统是系统的核心组件，它提供灭火所需的水源。
水源系统通常包括水泵、水箱和管道等组件。
水泵负责将水输送到灭火区域，水箱则用于储存大量的水。
管道将水从水源输送至灭火喷头。
2. 控制系统：控制系统是自动喷水灭火系统的智能化部分，它负责监测火灾信号并控制灭火设备的运行。
控制系统通常包括火灾探测器、控制面板和报警器等组件。
火灾探测器能够及时检测到火灾的热量或烟雾信号，控制面板接收并处理这些信号，并根据设定的参数控制灭火设备的启动和停止。
报警器则用于发出灭火系统运行的警报信号。
3. 喷水设备：喷水设备是灭火的关键部件，它负责将水喷洒到火灾现场。
喷水设备通常包括喷头、管道和喷嘴等组件。
喷头通常安装在天花板或墙壁上，能够喷洒大量的水雾或水流。
管道将水从水源输送至喷头，喷嘴则用于调节出水量和喷洒方向。
4. 辅助设备：辅助设备包括水泵间隔器、水位控制器等，用于确保自动喷水灭火系统的正常运行和维护。
水泵间隔器负责控制水泵的启动和停止，以保持合理的供水压力。
水位控制器用于监测水箱的水位，当水位低于一定值时，会自动启动水泵进行补水。
二、设置要求范本：1. 环境要求：（1）自动喷水灭火系统应设置在易燃、易爆或易燃性物质存放区域或场所。
（2）系统的安装位置应避免阳光直射，且不应受高温或低温环境影响。
（3）在安装位置附近不得有振动、冲击或电磁干扰等可能影响系统正常工作的因素。
2. 管道设置要求：（1）灭火管道应根据建筑物的结构和用途进行规划和布置，以保证每个火灾危险区域都能得到充分覆盖。
（2）灭火管道应设置在防火墙或承重结构内，以确保灭火系统的稳定性和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工业给排水相关知识：闭式自动喷水灭火系统及其设置范围
有哪些
闭式自动喷水灭火系统由水源、管网、闭式喷头、报警控制装置等组成，是一种能够自动探测火灾并自动启动喷头灭火的固定灭火系统。
闭式自动喷水灭火系统厂广泛地适用于各种可以用水灭火的场所。
尤其适用于高层民用建筑、公共建筑、普通工厂、仓库、船舱以及地下毛程等场所。
其具体设置范围，应根据建筑物、构筑物的性质、规模、高度、火灾危险性、防火条件等，按照国家有关消防技术规范进行确定。
建筑物、构筑物内的下列场所或部位，应设自动喷水灭火系统保护：
1.厂房
（1）等于或大于50000纱锭的棉纺厂的开包、清花车问。
（2）等于或大于5000锭的麻纺厂的分级、梳麻车间。
（3）服装、针织高层厂房。
（4）建筑面积超过1500m的木器厂房。
（5）火柴厂的烤梗、筛选部位。
（6）泡沫塑料厂的预发、成型、切片、压花部位。
2.库房
（l）每座占地面积超过1000m的棉、毛、丝、麻、化纤、毛皮及其制品库房。
（2）每座占地面积超过600m的火柴库房。
（3）建筑面积超过500m的可燃物品地下库房。
（4）可燃、难燃物品的高架库房和高层库房（冷库、高层卷烟成品库房除外）。
（5）省级以上或藏书量超过1O万册图书馆的书库。
（6）省级邮政楼的邮袋库。
3.单、多层公共建筑
（1）超过1500个座位的剧院观众厅、舞台上部（屋顶采用金属构件时）、化妆室、道具室、储藏室、贵宾室。
（2）超过2000个座位的会堂或礼堂的观众厅、舞台上部、储藏室、贵宾室。
（3）超过3000个座位的体育馆、观众厅的吊顶上部、贵宾室、器材间、运动员休息室。
（4）每层面积超过3000m或建筑面积超过9000m的百货商场、展览大厅。
（5）设有空气调节系统的旅馆和综合办公楼内的走道、办公室、餐厅、商店、库房和无楼层服务员的客房。
（6）国家级文物保护单位的重点砖木或木结构建筑。
（7）一飞机发动机试验台的准备部位。
4.高层民用建筑
（1）建筑高度超过100m的高层建筑（面积小于5.0m的卫生间、厕所和不宜用水扑救的部位除外）。
（2）建筑高度不超过100m的一类高层建筑（普通的住宅和建筑
中不宜用水扑救的部位除外）和与其直接相连的裙房的下列部位：公共活动用房，走道、办公室和旅馆客房，可燃物品库房，高级住宅的居住用房.自动扶梯底部和垃圾道顶部。
（3）二类高层建筑中的商业营业厅、展览厅等公共活动用房
和建筑面积超过200m的可燃物品库房。
（4）高层建筑中经常有人停留或可燃物较多的地下室房间。
5.地下建筑
（1）使用面积超过1000的商场、医院、旅馆、餐厅、展览厅、旱冰场、体育场、舞厅、电子游艺场、丙类生产厂间、丙类和丁类物品库房等。
（2）超过800个座位的电影院、礼堂的观众厅，且吊顶下表面至观众席地面高度不超过8m时，舞台面积超过200m时。
〔3）代替防火墙的防火卷帘的上部。
6.汽车库
（1）1.2.3类地下停车库。
（2）多层停车库。
（3）底层停车库。
