变电所电气预防性试验安全技术措施
变电所电气预防性试验安全技术措施

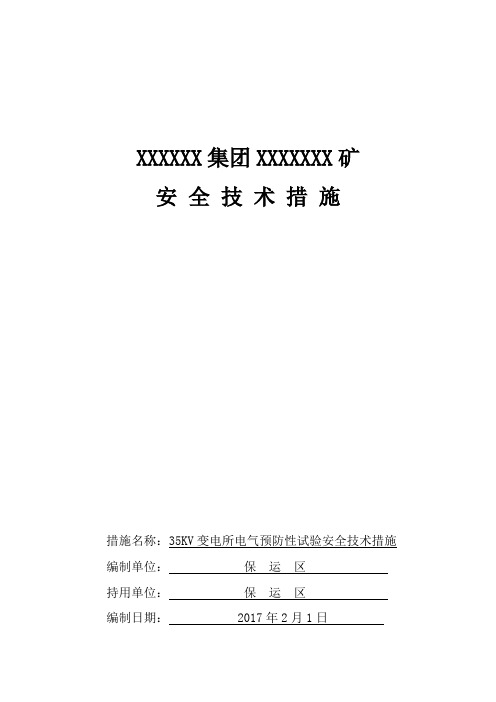

XXXXXX集团XXXXXXX矿安全技术措施编制单位：保运区持用单位：保运区编制日期： 2017年2月1日35KV变电所电气预防性试验安全技术措施一、概况：据《煤矿安全规程》第435、436、437条的规定及《煤矿电气试验规程》的要求，每年春季需要对矿井主要供电设备和电缆做预防性试验，以确保供电安全。
按照集团公司电气试验室的统一要求，计划规定于xxx年x月，对35KV变电所供电设备及电缆线路做预防性电气试验。
本次试验工作由集团公司电气试验室负责，机电科和保运区积极配合试验。
为确保本次工作的安全顺利进行，特制定本措施。
二、施工组织：1、试验负责人：集团公司电气试验室2、配合施工负责人：xxx安全负责人：xxx3、配合试验人员：xxxx三、试验准备工作1、所有参加试验人员必须提前到施工试验现场，熟悉本变电所供电运行方式及现场试验环境，并学习本措施签字后方可参加施工。
2、试验前，由保运区负责人将高压柜检查一遍，确保各柜断路器分合动作准确无误，指示准确，并将各柜的完好整定值与实际整定值校对一遍，确保整定无误。
3、由集团公司实验室负责试验的安排工作，保运区负责开关柜的停送电，电气工作票的签发及执行工作。
试验前，将所用的两票全部准备好。
4、按照集团电气试验室负责人的要求，将试验用仪器全部接通电源。
三、试验步骤目前由35KV 3174Ⅱ回路带全矿负荷运行， 35KV 3181Ⅰ回路热备用，先对Ⅰ回路回路35KV电气设备进行预防性试。
（一）3181Ⅰ回路35KV电气设备预防性试验步骤：1、细阅电气工作票，填写倒闸操作票2、穿戴绝缘用具并带验电笔3、核对断路器运行状态4、监护人唱票，操作人复诵。
5、停1#主变6KV出线盘真空断路器并将断路器退至检修位置。
6、停1#主变35KV断路器，并将断路器退至检修位；1#变压器停运，停Ⅰ路电压互感器隔离开关。
7、对1#主变6KV出线盘验电，放电，挂三相短路接地线，挂停电牌。
8、停6KV联络开关柜，停6KV I段的所有开关柜断路器，并将断路器退至检修位置，分别验电，放电，挂合上接地刀闸，挂停电牌。
电气预防性试验安全措施
电气预防性试验安全措施姓名：XXX部门：XXX日期：XXX电气预防性试验安全措施为做好本次电气预防性试验，特制定如下安全措施。
其试验工艺流程为：准备试验器材停、送电做试验清理现场。
存在风险：触电伤人事故。
一、地面部分：1、参加试验的人员身体必须健康，具备一定的电气专业知识，熟悉电气试验工作，会触电急救法和人工呼吸法。
参加试验人员必须经培训合格，并取得相关专业的上岗证，方可参加本次施工作业。
2、试验负责人从事高压工作必须有5年以上的工作经验，并熟悉试验步骤及供电系统情况的人员担当。
3、工作人员必须熟悉供电系统情况，掌握倒闸操作顺序，了解运行方式。
操作时严格按工作票、和工作监护执行。
4、高压试验仪器外壳必须可靠接地，按地线必须用截面不小于25平方毫米的多股铜线，被试设备的金属外壳应可靠接地；高压引线牢固，试验用导线应使用截面不小于2.5平方毫米的绝缘软线。
5、高压试验现场应设临时遮栏或拉绳，并挂警示牌和设专人警戒防止他人误入。
遮栏距带电体不小于1米。
6、长距离电缆试验，电缆的另一端应设专人监视，中间应放专人巡回监视。
7、试验完毕后，被试设备、滤波电容及试验变压器要对地放电，放电时应使用高压放电棒，带绝缘手套，穿绝缘靴。
放电时应待被试设备自然放电1分钟以上，方可进行人工放电。
8、在试验期间突遇雷雨天气时应立即停止试验。
第 2 页共 6 页9、当泄漏电流突然变化，随时间增长或电压升高，不成比例地上升，以及有闪烁放电击穿等现象时，应停止试验，必须查出原因后方可进行。
10、在工作之前，必须先停电、验电、放电、封地线，严禁带电作业、严禁不封地线工作。
11、试验操作者必须带绝缘手套，穿绝缘靴并设有一人监护，试验期间严禁打闹嘻笑。
12、加压试验前应有2人详细检查仪器状况及其接线，确认无误后通知无关人员离开试验现场，并取得负责人的同意，方可加压试验。
13、严格执行谁停电、谁送电的制度，严禁约时或打电话停送电。
14、主扇风机单台运行时，必须制定并执行《主扇单机运转措施》的有关规定。
变电所电气预防性试验安全技术措施示范文本
变电所电气预防性试验安全技术措施示范文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月变电所电气预防性试验安全技术措施示范文本使用指引：此解决方案资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。
一、概况：根据《煤矿安全规程》第490、491条的规定及《煤矿电气试验规程》的要求，每年春季需要对矿井主要供电设备和电缆做预防性试验，以确保供电安全。
按照集团公司电气试验室的统一要求，计划规定于20xx年4月25日至27日，对35KV变电所供电设备及电缆线路做预防性电气试验。
本次试验工作由集团公司电气试验室负责，机电科和机运工区积极配合试验。
为确保本次工作的安全顺利进行，特制定本措施。
二、施工组织：1、试验负责人：集团公司电气试验室2、配合施工负责人：王树君安全负责人：付伯杨3、工区现场人员：陈勇4、配合试验人员：赵海、汤立、王萍、王元龙三、试验准备工作1、所有参加试验人员必须提前到施工试验现场，熟悉本变电所供电运行方式及现场试验环境，并学习本措施签字后方可参加施工。
2、试验前，由工区负责人将高压柜检查一遍，确保各柜断路器分合动作准确无误，指示准确，并将各柜的完好整定值与实际整定值校对一遍，确保整定无误。
3、由集团公司实验室负责试验的安排工作，工区负责开关柜的停送电，电气工作票的签发及执行工作。
电气试验的安全措施
电气预防性试验中的安全措施目前多数试品装设在变电站现场，由于试品的对外引线、接地装置易触及附近的带电运行设备，在试验项目中，应合理、整齐地布置试验场地。
试验器具应靠近试品，所有带电部分应互相隔开，有些要施加高电压，这样就必须具备完善的安全措施才能开展工作。
一、在试验现场必须穿工作服、佩戴安全帽、登高戴安全带、还应在工作现场的四周装设遮栏或围栏，悬挂“止步，高压危险！”标示牌，并派专人看守。
试品两端不在同一地点时，另一端还应派人看守。
二、因试验需要断开电气设备接头时，拆前应做好标记，恢复连接后应进行检查。
三、试验器具的金属外壳应可靠接地，高压引线应尽量缩短，必要时作绝缘物支持牢固。
为了在试验时确保高压电压回路的任何部分不对接地体放电，高电压回路与接地体（如墙壁、金属围栏、接地线等）的距离必须留有足够的裕度。
四、加压前必须认真检查接线、表计量程，确信调压器在零位及仪表的开始状态均正确无误，并通知有关人员离开被试设备，面向试验人员并处于视线之内，在取得试验负责人许可后，方可加压，加压过程中应有人监护。
并由1 人操作和1人读数。
五、试验人员在加压过程中，应精力集中，不得与他人闲谈，随时警惕异常现象发生。
六、变更接线或试验结束时，应首先降下电压，断开电源、放电，并将升压装置的高压部分短路接地。
七、未装接地线的大电容试品，应先放电再进行试验，进行高压直流试验时，每告一段落或试验结束后，应将试品对地放电数次并短路接地后方可接触。
八、试验结束时，试验人员应拆除自装的接地短路线，并对试品进行检查和清理现场。
以防在试品上遗忘物件，妥善保管试验器具，以得再次使用。
九、试验记录：对试验项目、测量数据、试品名称和编号、仪器仪表编号、气象条件及试验时间等应进行详细的记录，作为分析和判断设备状态的依据。
35KV变电所25、30#柜、2#动力变预防性电气试验安全技术措施
35KV变电所25#、30#高压开关柜、电容器及2#动力变压器预防性电气试验安全技术措施单位主管：审核：编制：机电科2009年5月13日审批意见分管副总: 年月日安监处: 年月日调度室: 年月日35KV变电所25#、30#高压开关柜、电容器及2#动力变压器预防性电气试验安全技术措施按照《电业安全规程》、《煤矿安全规程》安全生产要求，对35KV变电所25#、30#高压开关柜及其馈出高压电缆、电容器、2#动力变压器进行预防性电气试验，制定本安全技术措施。
一、工作时间及内容：1、5月14日8：30~11：3035KV变电所25#高压柜（电容器Ⅰ回路）、30#高压柜（电容器Ⅱ回路）继电保护调试、馈出高压电缆绝缘测试、直流耐压、泄漏试验；电容器绝缘测试、电容器柜断路器绝缘测试2、5月15日8：30~11：302#地面动力变压器绝缘、直流耐压、直流电阻测试，馈出高压电缆绝缘测试、直流耐压、泄漏试验二、工作人员：机电科电气试验员（水电暖工区安排人员配合）三、劳动组织：项目负责人：宋其成、王建莹机电科副科长安全负责人：马兆贞机电科电气试验组长施工负责人：李伟机电科电气试验副组长四、电气试验仪器工具及材料变压器直流测试仪，变比测试仪，直流耐压器，继电保护校验仪，高压兆欧表，接地线等。
五、试验项目1、高压开关柜绝缘测试，继电保护调试2、高压电缆绝缘电阻测试、直流耐压测试及泄漏试验3、电容器、变压器绝缘测试六、现场安全隐患评估：八、安全技术措施：1、工作前，工作完毕后必须向调度室汇报。
2、高压试验时，现场应拉好警戒线，悬挂“止步，高压危险！”标示牌，并派专人看守；试验设备两端不在同一地点时，另一端必须派人看守。
3、试验人员做好自主保安，试验现场不得有闲杂人员。
4、电气试验接线要牢固，中间不得有接头，试验接线要一人接线，一人检查，确认无误后方可送电试验。
试验过程中要做到有呼有应。
5、高压试验工作不得少于两人，试验人员必须了解被试设备工作原理、电气及机械特性，了解试验现场情况，施工负责人明确试验工作内容、工作步骤，安排工作班人员各自工作。
变电所电气预防性试验安全技术措施实用版
YF-ED-J2960可按资料类型定义编号变电所电气预防性试验安全技术措施实用版In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment.（示范文稿）二零XX年XX月XX日变电所电气预防性试验安全技术措施实用版提示：该解决方案文档适合使用于从目的、要求、方式、方法、进度等都部署具体、周密，并有很强可操作性的计划，在进行中紧扣进度，实现最大程度完成与接近最初目标。
下载后可以对文件进行定制修改，请根据实际需要调整使用。
一、概况：根据《煤矿安全规程》第490、491条的规定及《煤矿电气试验规程》的要求，每年春季需要对矿井主要供电设备和电缆做预防性试验，以确保供电安全。
按照集团公司电气试验室的统一要求，计划规定于20xx年4月25日至27日，对35KV变电所供电设备及电缆线路做预防性电气试验。
本次试验工作由集团公司电气试验室负责，机电科和机运工区积极配合试验。
为确保本次工作的安全顺利进行，特制定本措施。
二、施工组织：1、试验负责人：集团公司电气试验室2、配合施工负责人：王树君安全负责人：付伯杨3、工区现场人员：陈勇4、配合试验人员：赵海、汤立、王萍、王元龙三、试验准备工作1、所有参加试验人员必须提前到施工试验现场，熟悉本变电所供电运行方式及现场试验环境，并学习本措施签字后方可参加施工。
2、试验前，由工区负责人将高压柜检查一遍，确保各柜断路器分合动作准确无误，指示准确，并将各柜的完好整定值与实际整定值校对一遍，确保整定无误。
3、由集团公司实验室负责试验的安排工作，工区负责开关柜的停送电，电气工作票的签发及执行工作。
电气预防性试验安全措施
电气预防性试验安全措施电气试验是检验电气设备性能的一项重要工作，也是保证电气设备正常运行的重要手段。
然而，由于电气试验所涉及的高压电源和高电流，使得工作人员的安全面临着严峻挑战。
因此，对于电气试验工作来说，安全第一，预防为主显得尤为重要。
本文将介绍电气预防性试验的安全措施，以及执行的注意事项。
一、试验室的安全措施1. 确保运行环境的安全性试验环境应该保证电气试验的安全性，特别是应确保周边没有可燃性气体、液体或杂物。
应将试验仪器放置在地板上，并保证地板的稳定、平整和无水分。
2. 安装安全设备在试验室中必须安装各种安全设备，以确保工作人员在操作中的安全。
例如，气体泄漏探测器、空气呼吸器、保温手套等，可在中小型实验室中使用，而大型试验室中则应设计为更高级别的安全设备。
3. 注意能量控制试验设备能量巨大，因此要严格控制设备运转和停止过程中的电压和电流等参数。
此外，在试验进行中也应随时监测并记录这些参数。
二、对设备的预防性检查在进行电气试验工作时，必须对设备本身进行预防性检查和保养，以确保其正常运行。
在进行预防性检查时，要关注设备的机构组成、电气参数、防护措施和地线等方面。
1. 机构组成在设备加装、开装和维修中，要仔细检查设备的机构组成是否齐全、清洁，并且能够正常工作，以保证在试验过程中不会发生故障。
2. 电气参数要仔细检查设备的电气参数是否符合试验的要求，并且按照试验参数和电压等级进行配置，以确保正常运行。
3. 防护措施在进行电气试验时，要对设备的防护措施进行检查。
这包括快速切断电源、外壳不漏电、接地合适、安全标识标识清晰等等。
如有不达标的防护措施需要重新整改加强。
4. 地线要检查设备的地线连接是否稳定，接地电流是否符合要求，并且保证接地线直接连接到设备地，接地电阻不高于0.5Ω。
三、执行电气试验前的注意事项1. 人员培训在进行电气试验前，应对工作人员进行统一培训，并得到相关证书。
培训的主要内容包括电气试验的危险性、安全设备的使用、急救知识等等。
变电所电气试验及检修安全技术措施
变电所电气试验及检修安全技术措施一：工程概况根据《煤矿安全规程》规定及《煤矿电气试验规程》的要求，我单位需对主井临时变电所及主井临时提升机房高压电气设备做电气预防性试验，以确保供电安全。
本次试验工作由江苏矿业建井处负责。
为确保本次试验工作的安全、顺利进行，制定本措施用于指导试验工作。
为保证机电设备正常运转，保证安全生产需要，必须定期对电气设备定期进行检修，我单位将对主井临时变电所分阶段进行检修，为保证检修过程中施工安全，特制定本措施。
二：施工组织施工单位：现场施工负责人：现场安全负责人：现场技术负责人：现场施工人员：三、试验内容主井临时变电所各高压柜、变压器及主井临时提升机房的高压电气设备的继电保护调试、馈出高压电缆绝缘测试、直流耐压、泄漏试验。
四：施工前的准备工作1.施工前，检查工作地点处的接地线、10KV验电笔、“禁止合闸、有人工作”警示牌、绝缘手套、绝缘靴等保安用具必须完好，确保通讯完好。
2.施工所需毛刷、红色塑料带、木凳、棉纱、风葫芦等工具以及检修中所用到的零件、配件应准备齐全。
3.由停电工作票签发人员负责开好停电工作票。
4.施工前，由安全负责人负责向施工人员交代施工过程中存在的安全隐患以及注意事项。
五：检修内容及要求：1)检查清扫6KV母线开关，检查各部瓷瓶、套管有无裂纹、缺损及放电痕迹，二次接线有无松动。
2)检查各导电母排及电缆、变压器等电气连接点各连接螺栓有无松动，是否有发热、烧蚀现象。
3)检查断路器、刀闸是否操作灵活。
检查传动机构：隔离开关、断路器触点是否同步，若不同步必须调整。
4)低压开关保护动作应可靠，接线符合完好标准，接线柱无松动发热现象。
5)遥测避雷器、电缆线绝缘电阻。
6)油变是否缺油，如缺油，必须加注变压器专用油。
7）清理柜内卫生。
六：施工步骤第一阶段：检修临时变电所高压二路，2#油变，3#，5#变压器，检修低压柜2#，4#，6#低压柜；同时进行二路电源柜、2#、3#、5#变压器以及绞车二路电源柜高压电气试验。
变电所电气预防性试验安全技术措施样本
XXXXXX集团XXXXXXX矿安全技术措施措施名称编制单位: 保运区持用单位: 保运区编制日期: 2月1日审批记录主持人: 措施名称: 35KV变电所电气预防性试验安全技35KV变电所电气预防性试验安全技术措施一、概况:据《煤矿安全规程》第435、436、437条的规定及《煤矿电气试验规程》的要求, 每年春季需要对矿井主要供电设备和电缆做预防性试验, 以确保供电安全。
按照集团公司电气试验室的统一要求, 计划规定于xxx年x月, 对35KV变电所供电设备及电缆线路做预防性电气试验。
本次试验工作由集团公司电气试验室负责, 机电科和保运区积极配合试验。
为确保本次工作的安全顺利进行, 特制定本措施。
二、施工组织:1、试验负责人: 集团公司电气试验室2、配合施工负责人: xxx安全负责人: xxx3、配合试验人员: xxxx三、试验准备工作1、所有参加试验人员必须提前到施工试验现场, 熟悉本变电所供电运行方式及现场试验环境, 并学习本措施签字后方可参加施工。
2、试验前, 由保运区负责人将高压柜检查一遍, 确保各柜断路器分合动作准确无误, 指示准确, 并将各柜的完好整定值与实际整定值校对一遍, 确保整定无误。
3、由集团公司实验室负责试验的安排工作, 保运区负责开关柜的停送电, 电气工作票的签发及执行工作。
试验前, 将所用的两票全部准备好。
4、按照集团电气试验室负责人的要求, 将试验用仪器全部接通电源。
三、试验步骤当前由35KV 3174Ⅱ回路带全矿负荷运行, 35KV 3181Ⅰ回路热备用, 先对Ⅰ回路回路35KV电气设备进行预防性试。
( 一) 3181Ⅰ回路35KV电气设备预防性试验步骤:1、细阅电气工作票, 填写倒闸操作票2、穿戴绝缘用具并带验电笔3、核对断路器运行状态4、监护人唱票, 操作人复诵。
5、停1#主变6KV出线盘真空断路器并将断路器退至检修位置。
6、停1#主变35KV断路器, 并将断路器退至检修位; 1#变压器停运, 停Ⅰ路电压互感器隔离开关。
35KV变电所电气预防性试验安全技术措施
35KV变电所电气预防性试验安全技术措施一、工程简介：根据《煤矿安全规程》第483条之规定及《煤矿电气试验规程》的要求，每年需对矿井高压电气设备进行预防性试验，以确保矿井供电安全。
为保证施工安全进行，特编制本措施呈矿审批。
二、试验项目：1．继电保护电器动作及时限动作特征试验。
2．真空断路器绝缘电阻测定及交流耐压试验。
3．电缆绝缘电阻测定、直流耐压及泄露电流测定试验。
4．电压互感器绝缘电阻测定试验。
5．变压器直流电阻测定及绝缘油试验。
6．电流互感器校验。
7．避雷器绝缘电阻及工频放电试验。
8．常用绝缘安全用具耐压等级试验。
三、施工组织：1．我矿所辖平田35KV变电所及兰田35KV变电所直馈线路电气预防性试验由公司动力部安排机电分公司电气试验站负责试验。
2．35KV变电所的6KV变（配）电所电气预防性试验由本单位负责试验，并于2018年3月底全部完成，并将试验记录整理后报公司动力部。
3．工作负责人：机电科平田片区主管柴化廷，负责施工期间的全面工作。
4．安全负责人：分管副科长姜云，负责施工期间的安全工作，并亲临现场指导。
5．技术负责人：技术副科长龙江勇，全面负责施工期间的技术管理工作。
6．现场工作负责人：必须由车间主任黄军担任，负责现场工作安排及人员组织。
7．现场安全负责人：由车间主任陆贞斌担任，主要负责施工期间措施提及的安全方面条款的现场落实、监督及停送电操作的监护。
8．现场技术负责人：供电车间技术员李山，负责现场施工的技术指导。
9．工作人员：供电车间维修工。
四、隐患预排查：1．试验前未完成停电、验电、放电、合接地刀闸、悬挂停电工作牌等工作，易造成工作人员触电伤人事故。
2．高压操作未佩戴绝缘手套、穿绝缘靴，易造成触电伤人事故。
3．验电时未使用相同电压等级的专用验电器，易造成触电伤人事故。
4．在使用验电器验电前，未检查验电器的完好，易造成触电伤人事故。
5．在开始试验前，未认真检查试验回路及接线是否正确，易造成短路事故。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变电所电气预防性试验安全技术措施
一、概况：
根据《煤矿安全规程》第490、491条的规定及《煤矿电气试验规程》的要求，每年春季需要对矿井主要供电设备和电缆做预防性试验，以确保供电安全。
按照集团公司电气试验室的统一要求，计划规定于2014年4月25日至27日，对35KV变电所供电设备及电缆线路做预防性电气试验。
本次试验工作由集团公司电气试验室负责，机电科和机运工区积极配合试验。
为确保本次工作的安全顺利进行，特制定本措施。
二、施工组织：
1、试验负责人：集团公司电气试验室
2、配合施工负责人：王树君
安全负责人：付伯杨
3、工区现场人员：陈勇
4、配合试验人员：赵海、汤立、王萍、王元龙
三、试验准备工作
1、所有参加试验人员必须提前到施工试验现场，熟悉本变电所供电运行方式及现场试验环境，并学习本措施签字后方可参加施工。
2、试验前，由工区负责人将高压柜检查一遍，确保各柜断路器分合动作准确无误，指示准确，并将各柜的完好整定值与实际整定值校对一遍，确保整定无误。
3、由集团公司实验室负责试验的安排工作，工区负责开关柜的停送电，电气工作票的签发及执行工作。
试验前，将所用的两票全部准备好。
4、按照集团电气试验室负责人的要求，将试验用仪器全部接通电源。
四、35KV变电所正常运转状态为米箩110KV I回路为主运行回路，米箩矿35KV变II回路为热备用回路。
