构件编号原则(试行)
构件编号规则范文

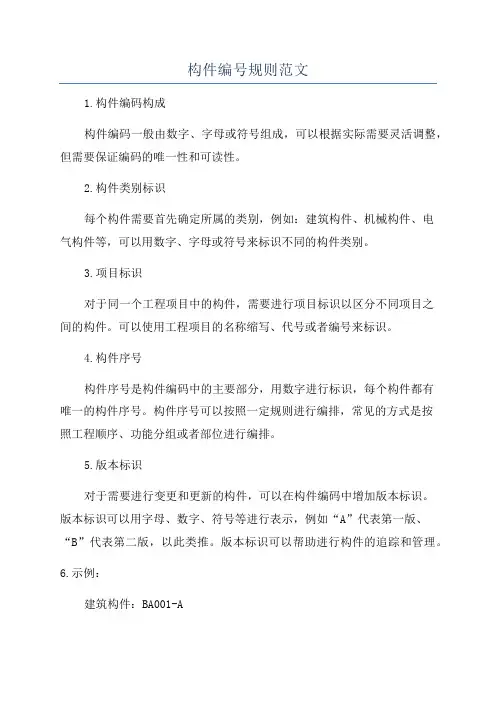

构件编号规则范文
1.构件编码构成
构件编码一般由数字、字母或符号组成，可以根据实际需要灵活调整，但需要保证编码的唯一性和可读性。
2.构件类别标识
每个构件需要首先确定所属的类别，例如：建筑构件、机械构件、电
气构件等，可以用数字、字母或符号来标识不同的构件类别。
3.项目标识
对于同一个工程项目中的构件，需要进行项目标识以区分不同项目之
间的构件。
可以使用工程项目的名称缩写、代号或者编号来标识。
4.构件序号
构件序号是构件编码中的主要部分，用数字进行标识，每个构件都有
唯一的构件序号。
构件序号可以按照一定规则进行编排，常见的方式是按
照工程顺序、功能分组或者部位进行编排。
5.版本标识
对于需要进行变更和更新的构件，可以在构件编码中增加版本标识。
版本标识可以用字母、数字、符号等进行表示，例如“A”代表第一版、“B”代表第二版，以此类推。
版本标识可以帮助进行构件的追踪和管理。
6.示例：
建筑构件：BA001-A
机械构件：MA001-B
电气构件：EA001
其中，“BA”表示建筑构件，“MA”表示机械构件，“EA”表示电气构件；“001”表示构件的序号，每个构件都有唯一的序号；版本标识“-A”表示第一版构件。
构件编号规则

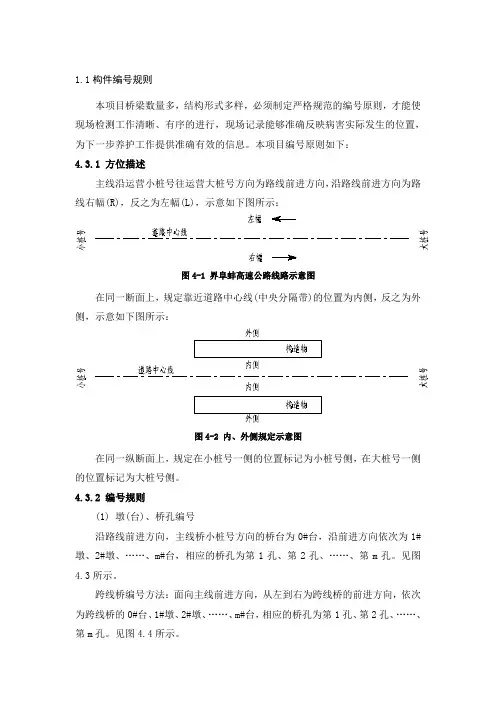

1.1构件编号规则本项目桥梁数量多，结构形式多样，必须制定严格规范的编号原则，才能使现场检测工作清晰、有序的进行，现场记录能够准确反映病害实际发生的位置，为下一步养护工作提供准确有效的信息。
本项目编号原则如下：4.3.1 方位描述主线沿运营小桩号往运营大桩号方向为路线前进方向，沿路线前进方向为路线右幅(R)，反之为左幅(L)，示意如下图所示：图4-1 界阜蚌高速公路线路示意图在同一断面上，规定靠近道路中心线(中央分隔带)的位置为内侧，反之为外侧，示意如下图所示：图4-2 内、外侧规定示意图在同一纵断面上，规定在小桩号一侧的位置标记为小桩号侧，在大桩号一侧的位置标记为大桩号侧。
4.3.2 编号规则(1) 墩(台)、桥孔编号沿路线前进方向，主线桥小桩号方向的桥台为0#台，沿前进方向依次为1#墩、2#墩、……、m#台，相应的桥孔为第1孔、第2孔、……、第m孔。
见图4.3所示。
跨线桥编号方法：面向主线前进方向，从左到右为跨线桥的前进方向，依次为跨线桥的0#台、1#墩、2#墩、……、m#台，相应的桥孔为第1孔、第2孔、……、第m孔。
见图4.4所示。
(2) 主梁、横隔板(或铰缝、湿接缝)编号主线桥(或跨线桥)第m孔主梁的编号方法：沿桥梁的前进方向，从左到右依次为m-1#梁、m-2#梁、……、m-n#梁。
见图4.3所示。
第m孔主梁铰缝(或湿接缝)的编号方法：沿桥梁前进方向，从左到右以次为m-1#铰缝(湿接缝)、m-2#铰缝(湿接缝)、……、m-n#铰缝(湿接缝)。
见图 4.3所示。
装配式预应力混凝土连续箱梁的中(端)横梁编号方法为：沿前进方向，m#墩(台)上中(端)横梁从左往右依次为m-1#中(端)横梁、m-2#中(端)横梁、……、m-n#中(端)横梁。
(3) 支座编号第m孔n#墩柱上支座的编号方法：当墩顶为双排支座时，面向前进方向，从左到右依次为m-n-1#、m-n-2#、m-n-3#等支座；当墩顶为单排支座时，面向前进方向，从左到右依次为n-1#、n-2#、n-3#等支座。
编号原则
梁
A1B-* A1J-*
水平柱间撑/水平隅撑 A 垂直柱间撑/垂直隅撑 次桁架 主桁架 楼面/屋面钢板55
A1H-* A1V-* A1JT-* A1GD-* A1PB-*
工厂用小板件 工厂用小板件 现场用小板件
见说明 见说明 见说明
PB:楼板及屋面花纹钢板
说明：1、此表也可依此原则对此工程其它后续项目按区段进行延伸，表中的“*” 表示从001开始的自然数。 2、构件号A1C-*：“A”是区域代码，“1”表示第一节（层），“C”表示柱子；构件图号：AX-*：“AX”表示A区域钢结构详图，“*” 表示从001开始的自然 数。
区域
构件属性 柱子
构件号 A1C-* A1G-*
零件属性 H型钢 H型钢 H型钢 H型钢 圆管 角钢
零件号 1H* 1H* 1H* 1H* 1P* 1L*
图号 总说明:ASM-* 构件图:AX-* 零件图:AL-* 布置图:AP-* C:柱
备注
G:横向主梁（与柱连接） B:纵向主梁（与柱连接） J:次梁 H:水平支撑 V:垂直支撑 次桁架 托架
说明 A1S A1D A1X A1Y A1N A1BP
规则板，无孔 规则板，有孔 不规则板，无孔 不规则板，有孔 工地用板（不分有孔、无孔） (弯板）
第 1 页，共 1 页
《装配式建筑结构构件编码标准》标准全文
浙江省工程建设标准装配式建筑结构构件编码标准Coding Standard for Structural Component of PrefabricatedBuildings主编单位：浙江建设职业技术学院浙江省建工集团有限责任公司温州城建集团股份有限公司批准部门：浙江省住房和城乡建设厅施行日期：201×年××月××日前言根据浙江省住房和城乡建设厅《关于印发<2017年浙江省建筑节能与绿色建筑及相关工程建设标准制修订计划>的通知》（建设发〔2018〕3号）文件的要求，规程编制组通过广泛调查研究，参考国内外的有关标准，并结合我省装配式建筑结构构件编码标准应用实践，制定了本规程。
本规程的主要技术内容是：1.总则；2.术语；3.基本规定；4.编码规则；5.构件类型代码；6.应用。
本规程由浙江省住房和城乡建设厅负责管理，由浙江建设职业技术学院负责技术内容的解释。
执行过程中，请各有关单位结合实际，不断总结经验，并将发现的问题、意见和建议函告浙江建设职业技术学院[杭州萧山高教园区邮编：311231]，以供修订时参考。
本标准主编单位：浙江建设职业技术学院浙江省建工集团有限责任公司温州城建集团股份有限公司本标准参编单位：浙江正立高科建设有限公司明珠建设集团有限公司浙江省建设工程质量检验站有限公司浙江展诚建设集团股份有限公司杭州建工集团有限责任公司杭州中宙建工集团有限公司中博建设工程集团有限公司春晗环境建设股份有限公司海达建设集团有限公司浙江圆周建设有限公司湖州市第二建设工程有限公司浙江华昌建设有限公司浙江立新建设有限公司浙江立鹏建设有限公司浙江振升建设有限公司浙江紫微建筑工程有限公司浙江山口建筑工程有限公司天伟建设集团有限公司浙江东欣建设集团有限公司浙江罗邦建设有限公司浙江巨丰市政园林有限公司浙江万玖建设有限公司丽水广诚建设有限公司青田县侨发建筑工程有限公司本标准主要起草人：朱怡巧金睿汪一新陈福生胡明大倪张江段玉洁诸宏博杨文领周凤中陆其荣郑育辉曹良军孙中玲楼明清何耀光邱雪华王炜干祥珠周国泉俞亚军李斌王玉奎沈建飞王钢琴叶冀平包伟国俞迪英吴胤杰万历梅献忠肖锋皇甫飞飞胡雪雅程骥马锦涛蓝瑞敏杨文仙朱美莲蓝芳李伟林蓝杰陈大伟陆瑶梁其雍陈敏璐汤根春王挺陈春来本标准主要审查人：赵宇宏游劲秋周坚邓刚余子华刘玉涛楼应平厉天数1总则 (1)2术语 (2)3基本规定 (3)4编码规则 (4)5构件类型代码 (6)6应用 (8)附录A (9)附录B (12)本标准用词说明 (18)引用标准名录 (19)条文说明 (20)1.0.1为规范装配式建筑结构构件的编码，促进装配式建筑的标准化设计、工厂化生产、装配化施工、信息化管理和智能化应用，制定本标准。

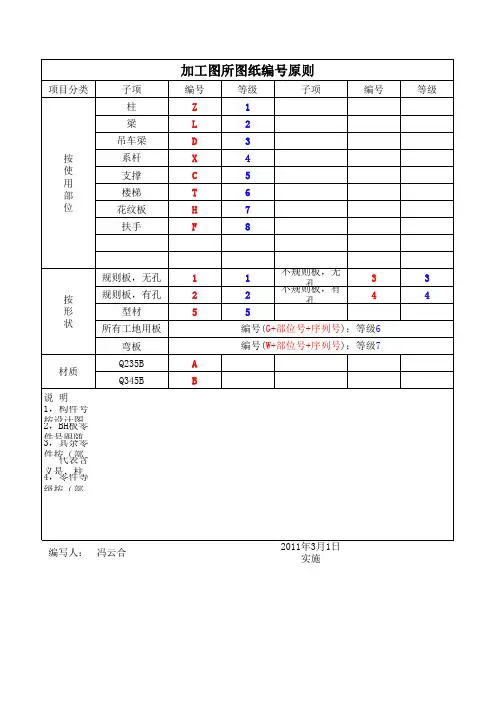

钢结构图纸编号原则
项目分类 子项 柱 梁 吊车梁 按 使 用 部 位 系杆 支撑 楼梯 花纹板 扶手 编号 Z L D X C T H F 等级 1 2 3 4 5 6 7 8 子项 编号 等级
规则板，无孔 按 形 状 规则板，有孔 型材 所有工地用板 弯板 材质 说 明 Q235B Q345B
1 2 5
1 2 5
不编号(G+部位号+序列号)；等级6 编号(W+部位号+序列号)；等级7 A B
1，构件号按设计图给出的前缀号、截面型材、轴线位置等综合考虑编写，如GZ1-*，GZ2-*； 2，BH板零件号跟随构件号，如Z1-*，Z2-*；等级自定义； 3，其余零件按（部位+形状+材质+序列号）的组合形式编写4位零件号，如“Z1A1” 代表含义是，柱零件，规则板无孔，材质Q235B，1号小件；按升序排列； 4，零件等级按（部位+形状）的组合形式编写，如“11”代表了柱上的规则板、无孔。
编写人： 冯云合
2011年3月1日实施
编号原则及其它说明
编号原则及其它
1. 在施工过程中，应根据实际需要选用相关表格进行过程工序记录，有的要作为质量验收的支持性记录附在其后，并纳入竣工文件，有的要作为追溯性资料待时查询，需要自行妥善保存。
例如，钢护筒作为正式结构受力时，应填写钢护筒制造质量检验记录表。
2.编号原则和方法：按年月日（八位）-序号（当天顺号）格式编排，其记录表中的‘工程部位’栏目必须填写到具体施工位置，如桩基编号、隧道断面里程、标高或范围、路基里程、标高或范围等。
比如编号为20100410-2时，意思是指在该‘工程部位’，2010年4月10日对该表进行的第2次（份、页）施工记录。
其他类似记录表的编号均按此原则进行编排。
3. 此次下发的施工日志为通用格式，如建设指挥部对其提出具体要求和格式，可按其规定样式填写。
4、施工日志采用A4纸大小，施工单位如采用打印，纳入竣工文件时须装订成册。
工程编号编写规则(试行)
江西省鹰瑞高速公路建设项目工程编号编写规则江西省交通厅鹰潭至瑞金高速公路建设项目办公室二ＯＯ七年七月目录0 前言 (3)1 总则 (4)1.1 合同段 (4)1.2 单位工程 (4)1.3 分部工程 (6)1.4 分项工程 (6)1.5工程单元 (6)2 总则及暂定金额 (7)2.1 分部工程 (7)2.2 分项工程 (7)2.3 工程单元 (8)3 路基工程 (9)3.1 路基土石方工程 (10)3.2 排水工程 (12)3.3 小桥及符合小桥标准的通道、渡槽工程 (12)3.4 涵洞、通道 (13)3.5 砌筑防护工程 (13)3.6 大型挡土墙 (14)4 路面工程 (16)5 桥梁工程 (20)5.1基础及下部构造 (20)5.2上部构造预制和安装 (21)5.3上部构造现场浇筑 (21)5.4桥面系和附属工程 (21)5.5防护工程 (22)5.6引道工程 (22)6 互通立交工程 (26)6.1 匝道桥梁工程 (26)6.2 匝道工程 (27)7 隧道工程 (28)7.1 洞口工程 (28)7.2 明洞 (29)7.3 洞身开挖 (29)7.4 洞身衬砌 (30)7.5 防排水 (31)7.6 隧道路面 (31)7.7 装饰工程 (32)7.8 辅助施工措施 (32)8 环保工程 (32)8.1 声屏障 (33)8.2 绿化工程 (34)9工程编号分解树状结构图 (34)0 前言为实现对鹰瑞高速公路建设管理的规范化、标准化、数字化，根据本项目《项目管理大纲》和《监理实施办法》的规定，特编制本编写规则。
本规则按单位工程、分部工程、分项工程逐级分解的原则，以具体的分项工程为单位，将所有工程均分解到分项工程，并以唯一的工程编号与其相对应。
为便于全线统一、方便内业资料管理和项目交竣工验收及工程决算，要求施工和监理单位填报的所有资料均应与相应的分项工程挂钩，一一对应，方便归档和查询。
1 总则工程编号以5节表示，其中第1节3位表示合同段，第2节2位数表示单位工程，第3节表示分部工程（没有子分部工程的是2位数，每增加一级子分部工程增加2位数），第4节表示分项工程（没有子分项工程的是2位数，每增加一级子分项工程增加2位数），第5节2位数表示工程单元具体如下表：1.1 合同段合同段以三位数表示，其中第一位表示管理段号或工程属性，首期招标的土建工程第一位表示管理段号，如A管理段以A表示，B管理段以B表示；后续招标的工程第一位表示工程属性，如房建工程以F表示，交通工程以J表示，绿化工程以L表示，机电工程以G表示。
构件编号说明
编号说明一、轴线编号说明施工图纸中有些轴线在图纸上表示比较长，或者没有标注，为了方便施工，对这些轴线在实际生产标注中进行了改编，如下表：根据生产及施工方便将图纸CAS0829A-18JG1-36上的54.4米钢梁平面布置编写成第12层，58.090米钢梁平面布置编写成第13层，其编号方式和其它层一样。
二、柱头编号说明由于纵横轴线相交点处的柱头数量不一，方向不一，制作与安装两个过程容易产生混乱，特对柱头编号进行说明：柱头标注共有5个号码，前两个号码代表层数（如果层数为单数，前面的0可以取消），第三、四、五个号码代表轴线，具体解释见下面的例子：上面的号码意思是，在第四层上，4轴线与A轴线的交叉点处，柱头方向由A轴线指向B轴线；上面的号码意思是，在第十一层上，A轴线与3轴线的交叉点处，柱头方向由3轴线指向4轴线。
在图纸（CAS0826A-18JG-36）上，GKL-1（或GKL-6）与柱子GZ-1(或GZ-2)连接用的柱头（共六个）全部编号为DTJF。
这些编号统一用喷码机喷涂，喷在柱头的腹板中间位置上，前后2面。
三、钢框梁的编号说明钢框梁的编号亦应根据现场安装时情况而进行简明易懂的编制,现就根据钢框梁的编号进行说明:根据每一层钢框梁的平面布置图显示，所有梁都分为两种，一种是横向梁（以阿拉伯数字为轴线的梁），一种是纵向梁（以字母、数字和字母组合为轴线的梁）。
每根钢框梁虽然型号规格多、长短也不一，但在空间布置上亦都有自己的坐标位置，因此根据每根梁的坐标位置加该梁所在的层号进行编制。
编号规则解释如下：编号中如果层数为单数，前面的0可以取消。
对于图纸（CAS0826A-18JG-36）中的钢框梁，可以看清单中的编号，没有写表示层数（12或者13）的编号，根据清单和图纸现场确认。
这些编号统一用喷码机喷涂，喷在钢框梁的腹板两端位置上（2次），翼板和腹板上各一次。
四、柱子编号说明柱子编号应根据现场安装情况进行编制，为使安装过程中不易产生混淆，因此该编号应注重简洁明了适用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
构件编号原则(试行)
四川汇源钢建科技股份有限公司
关于编写工程构件清单的通知（试行）
编号：
公司各部门、各工程公司项目部、加工基地、各劳务分包方：
为了加强工程施工管理的基础工作，使构件有序流转，理顺构件在计划、预算、加工、运输、安装、结算中编号的混乱局面，统一口径，经公司研究决定，从07年10月1日起对新开工的工程项目编写工程构件清单。
现就相关事项通知如下：
1、构件清单编写的责任部门为对外承揽工程的工程公司项目部、汇钢项目部、公司项目部，编写部门负责人为项目部所在二级公司总经理，公司项目部为公司总工程师，预算部为审核部门。
构件清单的审批流程：编制→编制单位领导审核→预算部审批
2、构件清单表格详见附件一。
3、构件编号原则详见附件二。
4、清单的发放。
经审核批准的构件清单由项目部分发到预算部、物管部、财务部（原件）、加工单位、分包单位。
分发时间为工程加工制造前15天或下发施工图时，发放由各项目部登记签字分发。
5、清单质量要求：○1构件数量准确率100% ○2理论重量准确率99%
6、责任处罚：清单质量出现失误按损失额进行赔偿，赔偿比例为：编制人：编制负责人：预算部审核人=8：1：1
7、清单的变更仍执行第1条编审程序，同时附上变更依据（如合同变更、设计变更等），并按第4条要求分发。
8、加工单位、分包单位等发现清单上的数量、重量有误或插漏补缺时应及时告之项目部，项目部核实后向相关单位书面澄清。
9、项目部发放构件清单时，须同时按楼层提供构件平面布置示意图。
10、本通知解释权为公司质安部，各单位（部门）在试行中有合理化建议请书面告之质安部或分管副总。
四川汇源钢建科技股份有限公司
2007-9-25 附件二：
四川汇源钢建科技股份有限公司
构件编号原则（试行）
编号：
一、构件编号的原则：
1、凡施工蓝图中的钢柱、抗风柱、屋面梁、柱间支撑、屋面支撑、平台、雨蓬、
楼梯等构件均属编号范围（网架除外）。
构件是指运输、安装的钢结构基本单
元。
2、原则上一件一编号，在不会导致误解时可使用同一编号。
3、编号的构件（含次钢件），尽量反映出所安装的轴线号。
4、构件号排列顺序：工程名称—楼层号F—构件名称—字母轴号—数字轴号—
顺序号
二、编号方法：
1、柱：
○1单层柱
工程名称—Z—A、B、…—1、2…
声母的
2~3个字母字母轴数字轴
○2多层柱
工程名称——楼层号F——GZ——A、B、…—
—1、2…
声母的数字字母数字
2~3个字母（一柱多层以低层号为准）
○3抗风柱
工程名称——KFZ——A、B、…——1、2…
声母的2~3个字母字母轴数字轴
○4平台柱
工程名称————楼层间号F————PTZ字母轴————数字轴
声母的上层数/下层数按平台大样同左
2~3个字母（单层建筑可不写）蓝图编排
2、梁：
○1框梁
工程名称——楼层号F——KL——A、B、…——1、2…——1、2…
声母2~3 数字字母轴数字轴顺序号
个字母
○2框架次梁
工程名称——楼层号F——CL——A、B、…——1、2…——1、2…
声母2~3 数字字母轴数字轴顺序号
个字母
○3屋面梁
工程名称——L——X——1、2…
声母2~3 顺序号轴线号屋梁顺序号
个字母
○4平台梁（含楼梯梁）
主梁：工程名称——楼层号F——PTL——A、B…——1、2…——1、2…
声母2~3 上/下层数字母轴数字轴顺序号
个字母
次梁：工程名称——楼层号F——PTCL——A、B…——1、2…——1、2…
声母2~3 上/下层数字母轴数字轴顺序号
个字母
○5吊车梁
工程名称——DCL（A、B…）/（1、2…）——1、2…
声母2~3 字母轴顺序号
个字母
4、柱间支撑
○1行撑：工程名称——ZHC——A、B…——1、2…
声母2~3 字母轴顺序号
个字母
○2斜撑：工程名称——ZXC——A、B…——1、2…
声母2~3 字母轴顺序号
个字母
5、屋面支撑
○1行撑：工程名称——WHC——A、B…——1、2…
声母2~3 字母柱（用两个）顺序号
个字母
○2斜撑：工程名称——WXC——A、B…——1、2…
声母2~3 字母柱（用两个）顺序号
个字母
6、楼梯
工程名称——楼间号F——TL——轴线号——顺序号
声母2~3 上层号/ 字母轴（用两个）/
个字母下层号数字轴（用两个）
三、说明：
1、本问中的“顺序号”按响应施工蓝图的从左到右或从上到下为序。
2、本文中未提及的构件由各项目部自行编号，套用以上原则，构件的前缀号原则上以构件名称的2~3个声母代替。
3、若特殊工程不执行本原则，必须由项目部单独提交编号专用原则，并将该规则经分管副总审批后告之相关单位及部门。
4、本文的解释权归汇源钢建公司质安部。
四川汇源钢建科技股份有限公司
2007-9-18
批准人：徐元敏审核人：向瑞明编制人：杨忠永
附件一：
四川汇源钢建科技股份有公司
工程构件清单表
工程名称：工程地点：工程规模：㎡
序号构件名称
主
钢/
次
钢
构件规格构件编号
数量
(件)
单重
（t)
合重(t)
计划
交货
期
备
注
注：1、构件规格栏应表明构件外型尺寸或主要零部件规格（如圆管、H型钢等）；备注栏可填写材质、散发件说明等。
2、本单一式七份，由项目部分发预算部、物管部、财务部、加工单位、分包单位、公司分管副总
3、序号中以主钢列前，次钢列后并累计出主、次钢重量
预算审核人：编制负责人：编制人
日期：日期：日期：
共页第页。
