LCD常见故障工程故障分析判断
TCL液晶电视故障速查表

故障现象:黑屏机芯:LCD MS82机芯机型:L32P61BD,L32S10,LED32C310,LED32C320,LED32C600,C32E320B,C39E320B,LCD39R19,L32F2360,L32M90,LC39M01,LED39C600检修过程: 机型:LED32C600(MS82机芯)故障现象:开机黑屏分析与检修:开机检查发现背光亮屏幕黑屏无显示,测量各路电压,当测到屏供电(12V)时电压只有9V多,查阅图纸此机芯的屏供电是由Q813(PMV65XP)作为开关管提供的,测其S源极12V电压正常,而D漏极电压也是9V多,根据以往的经验,用一根细导线把源极和漏极短接到一起,开机观察一切正常,把Q813换新试机一整天没在出现其它问题。
由于Q813的性能不良造成屏供电不够而黑屏,且已碰到多台,怀疑Q813批量性问题。
故障板名称:数字板故障元件位号: Q813处理措施:更换图片:故障编码: 115故障现象:开关机时间长机芯: LCD MS99机芯机型: L32E5300A,L37E5300A,L42E5300A,L46E5300A,L40V8200-3D,L42Z11A-3D,L46Z11A—3D,L43V 7300A—3D,L46V7300A-3D,L55V7300A-3D,L43F3390A—3D,L48F3390A—3D,L55F3390A-3D,L43E5300A—3D,L46E5300A—3D,L48E5300A-3D,L55E5300A—3D,L32E5390A—3D,L43E5390A-3 D,L48E5390A—3D,L55E5390A—3D,L39F3390A-3D,LED55C910D,LED48C910D,LED48C910DJ,L46E5300D检修过程:1。
冷开机(开机待机)——遥控器开机—-IR灯灭掉——屏一直全黑/主板供电除Panel_12V外都正常!2。
长虹液晶电视故障维修与判断

长虹液晶电视故障维修与判断(图)液晶电视电路由厂家自制信号板、自制电源板、屏逆变器、屏驱动板构成。
下图为构成示意图及组件信号控制关系。
·电源板:受主信号板MCU控制,向主板提供+5V-1、+12V(最新12、15机芯改为24V)、+24V三组电压。
·信号处理电路:处理各种视频信号成为LVDS信号,产生各控制信号,完成音频信号处理等。
·屏驱动板:由信号处理板控制提供工作电压,LVDS信号经处理后驱动LCD 屏显像。
·屏逆变器:由电源板通过信号处理板提供工作供电,信号板MCU 控制开关状态,输出交变电流驱动灯管发光。
整个机器的电路板由这四大部分构成,各组件只有简单的逻辑控制关系。
在组件级维修判断上,只需要将MCU 对电源组件、MCU 对逆变压器组件、MCU 对上屏电压的控制关系及相关组件故障判断条件搞清,就能够准确的判断出是那部分电路引起的故障。
1、MCU对电源板开机控制过程:·LP06机芯:PW113 / U16(54)脚高电平,通过插座J15(7)脚送至电源组件。
·LS08机芯:GM1501/U700(AD7)脚低电平,经QP2(NPN管)倒相,QP2 C极为高电平,经插座JP1(1)脚送入电源板控制电源输出正常工作电压。
·LS09 机芯:PIC16F72/U31(23)脚低电平,经Q18(NPN 管)倒相,Q18 C极为高电平,经插座JP19(1)脚送入电源板控制电源输出正常工作电压。
·LS10机芯:M502/U800(31)脚低电平,经Q200(NPN管)倒相,Q200 C极为高电平,经插座JP204(1)脚送入电源板控制电源输出正常工作电压。
·LS12机芯:MST9X88L/U9(120)脚低电平,经Q30(NPN管)倒相,Q30 C极为高电平,经插座J901(1)脚送入电源板控制电源输出正常工作电压。
LCD常见不良检查条件判定标准介绍版本

LCD主要组件
01
02
03
04
液晶层
液晶材料构成显示区域,通过 电场改变排列状态以显示图像
。
偏振片
控制光线透过方向,使图像清 晰可见。
彩色滤光片
用于产生不同颜色的光,以显 示丰富多彩的图像。
导光板
将背光光源均匀分布到整个显 示区域,提高亮度。
显示异常
总结词
显示异常表现为屏幕上的图像出现扭曲、闪烁、色彩失真等现象。
详细描述
显示异常可能是由于LCD的信号处理电路、背光灯管、彩色滤光片、驱动IC等部件出现故 障或不良引起的。这些异常现象可能会在屏幕的任何区域出现,影响观看效果。
判定标准
根据异常现象的严重程度和范围,判定为A、B、C三个等级。A级为轻微显示异常,不影 响整体观看效果;B级为中等显示异常,影响部分区域的观看效果;C级为严重显示异常 ,严重影响整体观看效果。
显示效果检查标准
总结词
显示效果检查是评估LCD质量的关键环节,主要检查LCD的显示亮度、色彩、对 比度等是否符合要求,是否存在亮线、暗线、色彩失真等问题。
详细描述
显示效果检查包括测试LCD在不同亮度下的显示效果,观察是否存在亮度不均、 漏光等现象;测试LCD在不同色彩模式下的表现,观察是否存在色彩失真、偏色 等问题;同时也要检查LCD的响应速度,观察是否存在拖影现象。
LCD常见不良检查条件判 定标准介绍
• LCD基础知识介绍 • LCD常见不良现象 • LCD不良检查条件判定标准 • LCD不良原因分析 • LCD不良改善建议
01
LCD基础知识介绍
LCD工作原理

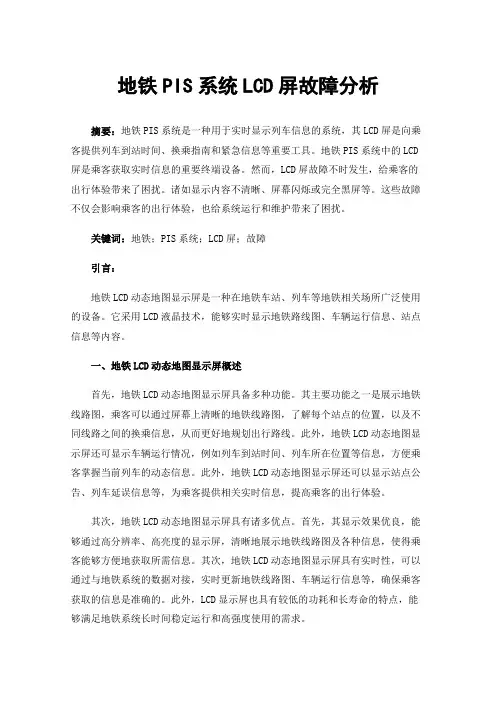

地铁PIS系统LCD屏故障分析

地铁PIS系统LCD屏故障分析摘要:地铁PIS系统是一种用于实时显示列车信息的系统,其LCD屏是向乘客提供列车到站时间、换乘指南和紧急信息等重要工具。
地铁PIS系统中的LCD 屏是乘客获取实时信息的重要终端设备。
然而,LCD屏故障不时发生,给乘客的出行体验带来了困扰。
诸如显示内容不清晰、屏幕闪烁或完全黑屏等。
这些故障不仅会影响乘客的出行体验,也给系统运行和维护带来了困扰。
关键词:地铁;PIS系统;LCD屏;故障引言:地铁LCD动态地图显示屏是一种在地铁车站、列车等地铁相关场所广泛使用的设备。
它采用LCD液晶技术,能够实时显示地铁路线图、车辆运行信息、站点信息等内容。
一、地铁LCD动态地图显示屏概述首先,地铁LCD动态地图显示屏具备多种功能。
其主要功能之一是展示地铁线路图,乘客可以通过屏幕上清晰的地铁线路图,了解每个站点的位置,以及不同线路之间的换乘信息,从而更好地规划出行路线。
此外,地铁LCD动态地图显示屏还可显示车辆运行情况,例如列车到站时间、列车所在位置等信息,方便乘客掌握当前列车的动态信息。
此外,地铁LCD动态地图显示屏还可以显示站点公告、列车延误信息等,为乘客提供相关实时信息,提高乘客的出行体验。
其次,地铁LCD动态地图显示屏具有诸多优点。
首先,其显示效果优良,能够通过高分辨率、高亮度的显示屏,清晰地展示地铁线路图及各种信息,使得乘客能够方便地获取所需信息。
其次,地铁LCD动态地图显示屏具有实时性,可以通过与地铁系统的数据对接,实时更新地铁线路图、车辆运行信息等,确保乘客获取的信息是准确的。
此外,LCD显示屏也具有较低的功耗和长寿命的特点,能够满足地铁系统长时间稳定运行和高强度使用的需求。
最后,地铁LCD动态地图显示屏具有广泛的应用场景。
首先,它可以投放在地铁车站的候车大厅、站台等位置,为乘客提供实时的地铁线路图和列车到站信息,引导乘客准确乘车。
此外,地铁LCD动态地图显示屏也可以安装在列车车厢内部,为乘客提供车辆运行信息,方便他们掌握列车的行进状况。
飞利浦液晶电视常见故障及排查

飞利浦液晶电视维修常见故障及排查1、显示器整机无电1电源故障:这是一个应该说是非常简单的故障,一般的液晶显示器分机内电源和机外电源两种,机外的常见一些.不论那种电源,它的结构比crt显示器的电源简单多了,易损的一般是一些小元件,象保险管、整流桥.300V滤波电容、电源开关管、电源管理IC,整流输出二极管,滤波电容等.电源板常用ic:6841203d06,这些常用的pmw芯片在我这样的专业液晶配件店里都能买到.2驱动板故障:驱动板烧保险或者是稳压芯片出现故障,有部分机器是把开关电源内置,输出两组电源,其中一组是5V,供信号处理用,另外一组是12V提供高压板点背光用,如果开关电源部分电路出现了故障会有可能导致两组电源均没输出.先查12V电压正常否,跟着查5V电压正常否,因为A/D驱动板的MCU芯片的工作电压是5V,所以查找开不了机的故障时,先用万用表测量5V电压,如果没有5V电压或者5V 电压变得很低,那么一种可能是电源电路输入级出现了问题,也就是说12V 转换到5V的电源部分出了问题,这种故障很常见,检查5端稳压块常见型号8050SD-LM2596-AIC15-01等.另一种可能就是5V的负载加重了,把5V 电压拉得很低,换一种说法就是说,后级的信号处理电路出了问题,有部分电路损坏,引起负载加重,把5V电压拉得很低,逐一排查后级出现问题的元件,替换掉出现故障的元件后,5V能恢复正常,故障一般就此解决,也经常遇到5V电压恢复正常后还不能正常开机的,这种情况也有多种原因,一方面是MCU的程序被冲掉可能会导致不开机,还有就是MCU本身损坏,比如说MCU的I/O口损坏,使MCU扫描不了按键,遇到这种由MCU引起的故障,找硬件的问题是没有用的,就算你换了MCU也解决不了问题,因为MCU是需要编程和写码的,在没办法找到原厂的AD驱动板替换的情况下,我们只能用通用A/D驱动板代换如:151D或161B等.2、显示屏亮一下就不亮了,但是电源指示灯绿灯常亮这种问题一般是高压异常造成的,是保护电路动作了,在这种情况下,一般液晶屏上是有显示的,看的方法是"斜视".,飞利浦液晶电视维修;3、显示屏黑屏,无背光.电源灯绿灯常亮斜视液晶屏有显示图像,多属于高压板供电电路问题.重点检查12V供电保险丝F和3V或5V的开关电压是否正常.若是因为MCU问题造成没有输出开关控制电压,可以直接提取3端稳压块的AIC10843.3V代替.修理高压板的思路电源保险丝----开关控制管----电源管理IC----推挽发大管----电源开关管----DA转换电路储能电感,整流管---LC升压电路升压变压器,升压电容------耦合电容----灯管.4、屏幕亮线,亮带或者是暗线这种问题,一般是液晶屏的故障.亮线故障一般是连接液晶屏本体的排线出了问题或者某行和列的驱动IC损坏.暗线一般是屏的本体有漏电,或者TAB柔性板连线开路.以上两种问题基本上就是给机器判了死刑了,没有维修价值的,因为一块屏的价格太高了.广州有专门更换码片的,收费极高,返修率也高.5、花屏或者是白屏这种问题一般是屏的驱动电压出了问题,先换驱动板和驱屏线试验,若不行检查屏背板供电电路,维修思路:驱动板5V转3.3V的稳压块AIC1084是否有供电输出.---屏体驱动板保险丝F-3.3V-----DC-DC 转换电路----负压形成IC-7V----行,列驱动IC.AAT1101AM150XN05屏电源管理芯片,损坏后表现为白屏'开机图像暗淡等AAT1164M170EG01新款屏通病,主要用在明基FP71G+液晶显示器上面.用一段时间会白屏、关机在开用一段时间又出现白屏.本芯片为液晶屏高压产生及管理芯片、明基液晶显示器常坏、故障为:白屏.AAT1343LG、PHILIPS屏用,开机白屏、花屏、竖条等AD8567友达屏用,白屏AU30707友达屏用,白屏、花屏、图像淡AU30803友达屏用,白屏、花屏、图像淡AUO-003M170EG01屏,主供电短路、开机白屏或画屏、开机彩色失真、彩色竖条等DS90C385MTDFPD87326LGPHILIPS 屏ICGVS690H9HX8912TALPD91821三星液晶屏专用LRE031212ALTM170EU-L21的屏上主芯片LRU4312X1ALXD91810LXD91811LXD91814LXD91820MST8116BCMVBENQ等、液晶显示器主芯片,此IC损坏率高,出现故障:花屏、白屏、连接信号线无显示等MST8131AMST8131AMST8111BMST8111A通用,联想宏基BENQ等、液晶显示器主芯片,此IC损坏率高,出现故障:花屏、白屏、连接信号线无显示等NT68521RTD2023SE7889-LF三星液晶显示器驱动板主芯片,此IC损坏率高,出现故障:花屏SN0209033PZPLG.Philips液晶屏专用LM170E01TFP7425PTL2272MLTSU16AK6、偏色故障一般可以进入工厂调整模式进行调整.如没有此模式,维修思路:更换屏线和转接板-----重写驱动程序-----驱动板坏不常见-----屏背板的控制IC坏不常见--------拔掉屏线观察背光颜色背光扁色为灯管老化-------换灯管.7、字符虚或拖尾8、LCD屏幕内部有污点维修思路:擦拭或更换换保护膜-----拆开屏体清洗外层偏光片和有机玻璃用棉球,纯净水处理---风筒吹干9、LCD屏漏光或光线不均维修思路:重新安装灯管-----调整导光板10、LCD屏亮点一个或二个大的亮点,可以尝试轻轻用指尖压亮点,可消失,说明多为此象素的开关管和电极虚连.小的黑点和灰点有可能是内部导光板或偏光片有灰尘造成.可清洗处理.以上方法在试验时要先征取客户同意,才可操作,否则后果自付,一切责任与我老康无关.11、LCD屏亮度低检查高压板ADJ亮度调节电路----------换灯管--------换高压板--------调整或更换导光板12、错误提示"超出频率范围"检查信号线--------重写MCU驱动程序-------更换EPROM------重写EPROM程序-----换驱动板13、通电后不按开关按键即白屏出现背光,按键后图像可正常显示高压板接口的开关信号和ADJ信号反接造成,部分属于驱动板MCU的开关信号输出不正常,可以重写MCU程序修复.-------换MCU对于灯管老化的屏更换时要搞清灯管的尺寸,因为尽管屏幕尺寸一样,但是灯管长度与粗细略有差异,在找不到相同尺寸灯管的时候,如果能用短灯则好,如果不能使用,稍长的的灯管用手术刀小心切除屏框,并用热缩管做好绝缘.液晶常见故障与维修要领下面就是一台液晶显示器的结构和所有的配件1、PANEL液晶屏2、A/D驱动板;3、液晶驱屏线4、高压板又称升压板、高压条、INVERTER5、高压板线材6、电源适配器外置,一般都用直流3A/12V,也有部分的显示器的开关电源部分内置在机内的,直接输入AC220V以下是根据我们日常的维修总结的一些维修思路:检修的方法可用单灯高压板接一个灯管试验,,批发零售液晶电视挂架底座电视挂架挂架;因为,现在的液晶显示器的高压板的设计一般都是对称的设计,而两边都坏的可能基本上没有.一般老机容易出问题的是某一路的电源管,升压管,升压变压器和灯管短路或空载,而造成的电源管理IC负载均衡保护.看到高压板接口有这么多条线,很多初学者认为更换很复杂,其实很简单,只需要4个信号接到高压板即可:1,电源.2,地.3,开关控制ON/OFF.4,ADI亮度调节.首先确定电源线正极和负极,有保险丝的一般来说是正极,负极多是接在电容的负极上.然后确定电压,确定电压的最好办法是看电容的标记了,假如6V左右那么就是3.3V的,假如电容上标12V左右,那么输入电压肯定是5V,假如是24V左右或以上,那么就是12V,以次类推,把电容上所标的伏数除以二,最接近几伏就是几伏了.有的人说按这样接了,还是不亮,或者只是闪一下就灭了,是的有很多高压板多是这样的,那怎么办呢找出控制脚,看看那只脚是接到一个小三极管上的,一般是直接引接到三极管上的,最多中间有个小电容,应该很容易辨认的,控制脚一般是3.3V和5V,也有个别是接地的,所以我们在不知道的情况下,先接地试一下,不行再接3.3V再接5V,假如输入电压和控制电压多是3.3V的情况是,可以直接合并.多余的脚怎么办呀让他空着好了,不用理它.。

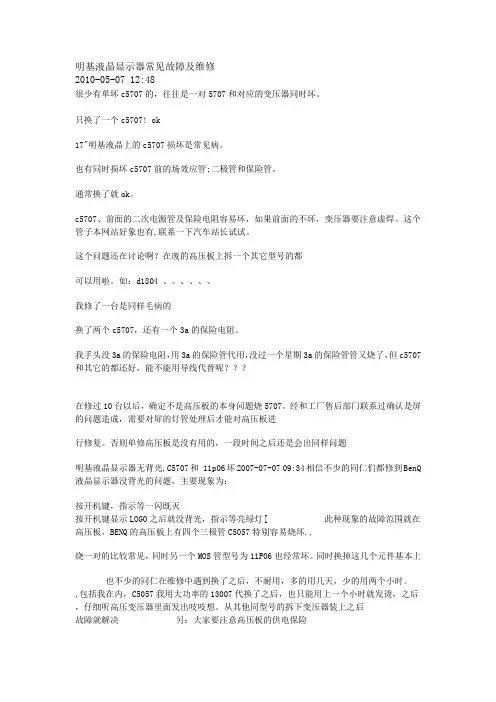

明基液晶显示器常见故障及维修

明基液晶显示器常见故障及维修2010-05-07 12:48很少有单坏c5707的,往往是一对5707和对应的变压器同时坏。
只换了一个c5707! ok17"明基液晶上的c5707损坏是常见病。
也有同时损坏c5707前的场效应管;二极管和保险管。
通常换了就ok。
c5707、前面的二次电源管及保险电阻容易坏,如果前面的不坏,变压器要注意虚焊。
这个管子本网站好象也有,联系一下汽车站长试试。
这个问题还在讨论啊?在废的高压板上拆一个其它型号的都可以用啦。
如:d1804 、、、、、、我修了一台是同样毛病的换了两个c5707,还有一个3a的保险电阻。
我手头没3a的保险电阻,用3a的保险管代用,没过一个星期3a的保险管管又烧了,但c5707和其它的都还好,能不能用导线代替呢???在修过10台以后,确定不是高压板的本身问题烧5707。
经和工厂售后部门联系过确认是屏的问题造成,需要对屏的灯管处理后才能对高压板进行修复。
否则单修高压板是没有用的,一段时间之后还是会出同样问题明基液晶显示器无背光,C5707和 11p06坏2007-07-07 09:34相信不少的同仁们都修到BenQ 液晶显示器没背光的问题,主要现象为:按开机键,指示等一闪既灭按开机键显示LOGO之后就没背光,指示等亮绿灯[ 此种现象的故障范围就在高压板,BENQ的高压板上有四个三极管C5057特别容易烧坏.,烧一对的比较常见,同时另一个MOS管型号为11P06也经常坏。
同时换掉这几个元件基本上也不少的同仁在维修中遇到换了之后,不耐用,多的用几天,少的用两个小时。
,包括我在内,C5057我用大功率的13007代换了之后,也只能用上一个小时就发烫,之后,仔细听高压变压器里面发出吱吱想。
从其他同型号的拆下变压器装上之后故障就解决另:大家要注意高压板的供电保险判断出了故障,没元件是个烦人人的事情。
为了两个管换高压板划不来!下面我提供了一些代换的元件可代换的型号为C5707---C2040、C5706、C5708、D1804、(C8050双 11P06----DP10P、FU9024、FU9030、J587大家值得注意是C5707中间的那个电容,很容易坏,11P06发烫,看一下相关的那个电容是不是鼓起了.接修一台明基Q7T4液晶显示器,故障为屏幕在开机时图像,不到几秒钟就黑屏,根据故障大致判定为高压板部分的问题,拆开显示器,用万用表测其中一组的两个高压逆变管C5707已坏,将坏的两个C5707换下,试机出现正常图像,但到半个小时左右,又出现黑屏,还有一股烧焦味,再次拆开显示器,换上去的两个C5707已明显裂开,仔细分析,机子里面肯定还有坏的元件没查到,不然怎么又会把C5707烧坏,于是把有关的元件都查了一下,发现其中有一个160V 0.22uf的电容容量变小,此电容是高压逆变部分电容,看来屡烧C5707是这个电容容量变小引起的,换上C5707与0.22uf电容试机,全部恢复正常。
液晶显示器液晶面板的故障分析与维修

5. 显示屏里面出现黑色硬块
讲解了LCD显示器的黑暗问题的根本原因 以及解决方案。
维修与保养技巧
1. 拆卸LCD液晶屏
液晶面板处理前需要先将液晶 涂料及支撑构架拆下,便于后 续维修。
2. 更换损坏部件
详细讲解了计算机LCD显示器常 见故障的定位方法和部件更换 步骤。
1 3. 《电子知识》杂志
涵盖广泛的电子设备行业的专业期刊,包括 液晶显示器的维修和保养。
2 4. 机电一体化技术手册
探讨机电一体化和LCD显示器维修的基本概念 和技术,若干典型维修实例。
液晶显示器未来发展趋势
1. 3D技术
LCD显示技术的未来之路不仅需要提高分辨率,还需要实现突破,比如3D技术、颜色显示技 术的进一步提升。
维修实例与案例分析
Lenovo LCD显示器维修案例分析
琐碎的丝印线破损问题看似不大,但对整个维修过 程和效果影响很大。
手持焊接工具在液晶维修中的应用
简要介绍了手持焊接工具的种类和操作技巧,并提 供了一些使用技巧。
使用AR技术辅助维修
介绍了使用AR技术修复正确问题的过程和技能。
维修流程及步骤
1
1. 故障分析
根据客户反馈确定故障,并对设备进行
2. 损坏部件更换
2
详细的外观检修及内部检测。
更换LCD凸参灯丝、光驱等等故障部件,
并进行液晶面板反应检查。
3
3. 清洁设备
清洁设备,清理掉沉积物并保持设备的
4. 检验和测试
4
干燥。
重点检验已更换部件和 LCD 液晶面板是 否正常工作,如有必要做防腐涂层处理。
维修工具和设备
LCD一般故障处理

LCD一般故障处理一个合格的液晶显示器件在使用时,有时也会由于不合理的使用、不适宜条件及配件不合格或安装方法不当而出现故障。
其原因和排除方法如下:1.“字迹”排除使用几小时或几天后,电极变色出现黑、棕色“字迹”,液晶盒产生气泡,以致不能显示。
这是由于驱动电压直流成分过大,从而引起电化学反血造成的。
检查电路,排除过大直流成分后,换上新的液晶显示器件即可。
当刚刚出现“字迹”时,可将液晶显示器件加热至保存温度以上,即使液晶显示器件显示面全都变黑时,停止升温,自然冷却后,一般可除掉“字迹”。
2.隐约显示的排除装配后出现不该显示的笔段也隐约显示,以致不能读出,其原因可能是:(1)引线间不清洁.用干细布擦净即可。
(2)天气太潮,玻璃表面导电。
室内干燥后即可恢复。
(3)公用电极或段电极悬空,重新安装可*后,即可消除。
(4)交流方波上下幅度不对称,造成熄灭时截止不清,调整方波幅度即可解决。
(5)导电橡胶条纹不正、不平行、绝缘性能较差,更换导电橡胶条即可。
3.对比度差的排除对比度很差、或出现负像,或显示混乱,或全部显示,一般是由于背电极悬空造成,排除即可。
4.混乱显示的排除外界干扰也可能引起显示混乱,排除干扰即可。
5.全部显示的排除译码器正常,但全部像素显示。
一般是背电极未接好,悬空或背电极接入直流。
6.缺笔划显示的原因及其排除(1)电极引线沾污,导致装配接触不良。
(2)导电橡胶沾污,导致装配接触不良。
以上两项只需要进行清洁处理后重新装配即可。
装配时不能用手触摸清洁处理后的部位。
(1)玻璃边缘破损,划伤外引线导电层。
(2)装配压框不合适。
7.无规律不正常显示的排除造成混乱显示的原因可能是:背电极悬空,驱动为直流、电源波动,接触不良、电池耗尽等。
可根据不同原因进行排除。
8.断续显示的排除功能紊乱,不能调校,显示时断时续.其原因为电源电压不正常,电池耗尽,此时需要换电池。
为了查寻液晶显示器件在使用中的故障,可以使用指针式万用表的r×10kω电阻档进行寻查。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
Shanghai Goodview Electronic Co., Ltd. —DID及M系列故障分析LCD拼接工程常见故障解析目录--------------------------------------------------------------- 1一,常见故障判断------------------------------------------- 2 1.1黑屏-------------------------------------------------------------------- 2 1.2白屏-------------------------------------------------------------------- 2 1.3屏幕亮线或暗线-------------------------------------------------------2 1.4偏色----------------------------------------------------------------------3 1.5无信号-------------------------------------------------------------------3 1.6重影----------------------------------------------------------------------3 1.7缺色----------------------------------------------------------------------4 二,工程故障分析判断---------------------------------------4 1.1静电干扰-------------------------------------------------------------- 5 1.2杂波干扰-------------------------------------------------------------- 5 三,设备系统调试故障分析---------------------------------6 1.1大屏不受控制-------------------------------------------------------- 6 1.2矩阵不受控制-------------------------------------------------------- 7 1.3完结-------------------------------------------------------------------- 8一,常见故障分析判断1.1黑屏解析1,LCD黑屏,首先要判断机器是不是已经通电。
可以借助测电设备测试给机器通电的电源线上有无市电。
2,检查设备电源开关是否在打开状态。
3,以上都现象都正常,条件允许拆开机器背板,测试电源板有无电压输出。
电压输出正常基本可以判定电源板部分是正常的。
如果电源板无电压输出可以判定是电源部分问题,导致机器无电源黑屏。
1.2白屏解析1,LCD白屏,首先测试下是不是信号源给出的。
可将信号源线取下让机器无信号状态看是不是白屏。
如果没有信号源还是白屏那么就判定是机器故障2,导致LCD白屏故障有:1)机器驱动板到屏的信号线短路或断路导致,可更换信号线。
2)机器白屏,一般导致原因是驱动电压出了问题,具体要看驱动电压电路是在板卡上还在在屏幕电路上,如果在屏幕上就更换屏幕,在板卡上就更换板卡。
1.3屏幕亮线或暗线解析1,亮线一般是连接液晶屏本体的排线出了问题。
亮线基本维修就更换屏幕。
2,暗线一般是屏幕的本体有漏电导致,维修基本也是更换屏幕。
1.4偏色解析1,检查信号线是不是有问题,可将此线接入到另外机器上查看是否正常。
2,检查连接到机器端信号接口有没接触不良.3,进入工厂菜单里调节R/G/B值。
可增大或减小使其颜色达到平衡状态。
4,条件允许可测试检查主板信号R\G\B由输入到主芯片部分线路(有无虚焊短路)。
5,以上现象都正常的情况下,更换板卡。
1.5无信号解析1,根据客户现场检查输出线路,拼接单元基本设备就是处理器,矩阵,分配器,信号源。
1)首先检查信号源有无信号输出(可找一台显示器做测试,将信号源接入显示器看有无信号输出,有信号输出在继续向下逐个以以上方式测试排除).2)检查矩阵及设备有无信号输出(测试方法同上,可排除设备及线材问题).2,用控制遥控器检查信号制式是不是相同,电脑是VGA通道,视频是A V通道等。
3,以上方式测试后机器无信号更换板卡。
1.6重影解析1,拼接中,重影问题分析,首先看是不是单台还是整个拼接,如果是整个拼接可判断是信号源线材长度过长或使用VGA分配器导致。
2,检查输入信号,是不是信号源本身就有重影。
3,检查输入信号线的质量是不是不合规格,距离长信号衰减所致。
4,检查所用设备有没有导致信号衰减。
(VGA分配器)5,活动下端子接口,检查是不是端子虚焊导致。
6,如果是单台重影,又做过以上判断可更换板卡。
1.7缺色解析1,用正常的机器测试输入信号线是否是无问题线材。
2,检查输出输入端子有没接触不良.3,给缺色机器做工厂复位,进行R/G/B值调节.4,检查屏到主板的连接线如扁平电缆之间有无接触不良.5,以上测试无法解决故障,必要时更换板卡。
二,工程故障分析判断故障描述:画面有多线条波纹故障分析:1,静电干扰2,杂波干扰解析1)电中性时物质处于电平衡状态,由于不物质接触导致电子得失,使物质失去电平衡从而产生静电现象. 2)杂波干扰,个个设备功率及屏蔽接地等有不同等的规范,导致有杂波等产生使其相互干扰。
1.1静电干扰:解析:静电的产生是自然规律的我们无法完全杜绝,所以我们只能提出部分防止产生干扰的建议,安装人员在安装过程要做到以下基本几点。
解决方案1,接地接地就是直接将静电通过导线将静电泄放到大地,这是防静电措施中最直接有效的,对于导体通常用接地的方法,主要是机柜,DID拼接屏各连一根导线接地2,绝缘绝缘就是将DID液晶拼接屏与带金属和电源连接处尽量粘贴绝缘胶带,以防止静电及干扰产生,我司机器屏体边间是有做屏蔽绝缘处理的.我司DID液晶主要处理拼接支架上的干扰及设备上的干扰.3,弱电与强电分开线与线分开是说的信号线即弱电与市电即强电间的分离布线,信号线就是信号传输的线材,如A V,VGA,DVI等,现在生产厂家为节省成本,很多线材是没有做屏蔽层,线材布线与强电在一起就很容易产生干扰.1.2杂波干扰解析:杂波干扰首先要判断是系统内部产生还是外部设备外侵干扰。
解决方案1,检查视频插头与插座间的接触不良,视频线接头压接,视频线屏蔽不好。
2,有些客户电磁环境恶劣,即使无上述缺陷也会有图像干扰,必要时改变传输的的方式才能消除干扰。
3,市电叠加有突变,杂波闯入引起干扰。
4,光缆传输时,尾纤未拧到位或对接面受污。
5,设备间系统形成的干扰,有条件允许下将设备与其他设备系统隔开(电源或信号源)。
接独立电源不与设备系统共用。
根据(公共安防系统安装作业规范)中,售后安装作业时,应提前释放人体本身的静电,防止安装人本身的电压影响机器的相关参数,为安装调试带来不必要多麻烦。
三,设备系统调试故障分析1.1大屏不受控制解析.牵扯到控制的设备故障时,首先是判断控制端的问题首先根据设备系统在控制台上加上所需的控制端口(USB转RS232,串口卡)。
1,检查我的电脑属性,查看客户安装串口硬件后生成的COM端口,检查安装串口驱动是否安装成功。
2,检查连接设备的串口线接线的接入端口是不是对应,显示的COM口接线是不是接到这个端口上,接错会导致控制大屏的线接到控制设备上,两者发送的指令是不相同的,以上会导致常见的两种设备都控制不了,而线材与控制端口设置对及线材都正常而控制不了的原因所在。
3,检查软件服务器端中串口总线的设置是否正确,软件服务器端中串口总线是控制大屏的。
4,检查控制线是否有虚焊或错焊,大屏是RS232控制协议,而RS232是直连的,交叉线也会导致控制不了大屏。
5,以上是常见控制不了大屏的故障及解决方式,以上都控制不了的情况下,将信号线等线都取下,给一根电源线让机器无信号,在接一根串口连接到屏幕上,测试是否是信号线与控制线干扰导致不受控制。
6,以上在解决不了,将控制线接到另外机器上测试,或者更换板卡。
1.2 矩阵不受控制解析矩阵控制端与上述控制屏幕控制性质相同,矩阵只是多一种协议。
排除故障方法与大屏不受控制排除法大致相同1,检查我的电脑属性,查看客户安装串口硬件后生成的COM端口,检查安装串口驱动是否安装成功。
2,检查连接设备的串口线接线的接入端口是不是对应。
3,检查软件服务器端中矩阵端口的设置是否正确,服务器上需要控制每种类型的矩阵都需要设置正确的控制端口。
4,检查控制端控制线是否是正常的,此线根据矩阵来做交叉线或直连线。
5,检查矩阵的波特率是不是与服务器上的波特率相同,如果不相同必须设置成相同的波特率。
6,各厂家矩阵会根据实际能力做出多个矩阵在一个系统中控制,此时矩阵就会被编有设备号,如果矩阵有设备号在我司软件数据库就必须要将设备号在数据库里编写进去,数据库里不编设备号也是很多项目中控制不了设备的常见原因。
7,检查项目中控制端口的类型,常见的矩阵有RS232的控制端口,RS485的控制端口;如果是RS485控制端口要参阅矩阵说明或与厂家联系,RS485控制端口接线的要求,及从主机输出的控制线的交叉及直连要求。
8,控制端无问题矩阵依然不受控制时,可用矩阵自带的软件连接控制线去切换矩阵。
如果用自带的软件矩阵依然不受控制,请检查控制线及软件的设置。
9,以上操作后矩阵不受控制,可用矩阵自带的软件切换,检查自带软件发出的指令与我司软件发的指令之间做对比。
检查是不是发送的指令是错误的。
错误的指令是客户发的协议错误,导致编写也是错误。
可与矩阵厂家联系重新发矩阵控制协议。
以上是系统控制端的常见故障现象及基本的排除思路及解决办法-------------------THE END------------------。
