上海耀华XK3190-D2+常见故障排除
上海耀华KD说明书
上海耀华K D说明书 The document was prepared on January 2, 2021XK3190-D2+称重显示器（用户手册）2000年8月版目录第一章技术参数1第二章安装2一. 仪表前视图和后视图二. 传感器和仪表的连接三. 打印机与仪表的连接四. 大屏幕显示器的连接五. 串行通讯接口的连接第三章操作方法7一. 开机及开机自动置零二. 手动置零(半自动置零)三. 去皮功能四. 日期、时间的使用和操作五. 数据记录的贮存六. 打印操作七. 记录的清除操作八. 数据记录的检查操作九. 记忆皮重的输入方法第四章维护保养和注意事项17第五章信息提示18附录19亲爱的用户：在使用仪表前，敬请阅读使用说明书。
X K 3 1 9 0 - D 2+技术参数第一章技术参数1. 型号XK3190-D2＋称重显示器2. 转换原理双积分式A/D3. 输入信号范围0 ～ 30mV4. A/D转换分辨码70万5. 显示6位荧光显示，字高英寸，6个状态指示符6. 分度值1/2/5/10/20/50/100 可选7. 键盘轻触式薄膜开关8. 时钟可显示年/月/日，时/分/秒，自动闰年、闰月9. 大屏幕显示器接口采用串行输出方式：20mA电流环信号传输距离≤2000米RS232信号传输距离≤30米 (RS232信号输出)10. 打印接口标准并行输出接口，可连接仪表指定的打印机11. 串行通讯接口波特率可选20mA电流环信号输出，传输距离约2000米。
（选配）RS232C输出，传输距离约30米；12. 数据贮存可贮存255个车号和皮重、100个货号、512组记录，13. 使用环境电源AC 180 -- 240V 49Hz -- 51Hz使用温度0℃ -- 40℃储运温度－25℃ -- 55℃相对湿度≤90％RH预热时间15分钟保险丝200mA( 1 )X K 3 1 9 0 - D 2+安装联接第二章安装联接一. 仪表前视图和后视图 :1 2 3单位：千克货号车号标定检查4 5 6贮存打印补充打印报表打印输入7 8 9累计打印打印设置预置皮重称重自动日期时间稳定去皮零位 0清除 F1 去皮置零日期时间存皮重开关(图2－1 ) 前视图( 25芯 ) (15芯 ) ( 9芯)打印输出口 RS232C、20mA电流环通讯口传感器输入口以及大屏幕输出口（铭牌）电源保险丝(图2－2 ) 后视图( 2 )X K 3 1 9 0 - D 2+安装联接二. 传感器与仪表的连接1.传感器的连接采用9芯RS232插头座。
XK3190-A9+(P)仪表的常见故障及维修方法
• 开机无显示时，首先查看变压器是否烧坏或有无阻值。 • 把万用表调在二极管档位，可查看变压器线圈阻值是否开路， 变压器输入端阻值应在80欧姆以上。 • 实测阻值为155欧姆左右，说明变压器正常。
其次，可查看仪表船型开关。如以上测量都正常，可测量 稳压器芯片KIA278RD05 输入输出是否正常。正常输出应为 5V,实测输入7.14V，输出为0V，说明稳压器损坏。
图1
图2
A9+（P）仪表
5、仪表外接打印机不能打印 • 首先，将仪表断电后打开，把万用表调在二极管档位，测 量TVS1,TVS2两个保护芯片是否击穿。
• TVS保护装置
实测阻值为596欧姆，说明TVS1,TVS2正常。
再用万用表测量： R1,R2,R3,R4,R5,R6,R7,R8,R9,R10,R69，贴片电阻阻值 应为：R1～R9=33欧姆，R10=1K,R69=100欧姆。
实测U20输出电压为0.36伏，说明U20稳压管损坏。
更换U20稳压管。开机正常。
A9+（P）仪表
3、显示Err 05
• 首先、可以用代替法判断是仪表还是传感器问题。 • 若是仪表原因，一般是由于A\D部分损坏引起的。 • 将仪表断电，把万用表调在1K电阻档，分别测量 R1,R2,R3,R4四个贴片电阻阻值。
确认稳压器芯片KIA278RD05损坏时，更换新稳压管。 开机正常。
A9+（P）仪表
2、开机显示短暂时间后就不显示
• 此故障一般是仪表2V(U20)稳压管损坏引起。 • 首先，需要确认仪表5V工作电压正常。 • 把万用表调在20V直流档位，测量U20稳压管输出是否为2V。
• 黑表接地，红表棒接U20输出脚
地磅常见故障解决办法
地磅常见故障解决办法汽车衡电子地磅已经成为大宗物料以及散装物料计重的主要工具，由于各种因素地磅出现故障不能正常过磅，本文将地磅常见故障以及解决办法介绍如下：电子地磅主要由承重传力机构（秤体）、高精度称重传感器、称重显示仪表三大主件组成。
电子地磅的故障基本上可分为常见故障和特殊故障两种类型。
一、设计安装不合理出现的故障故障分析：某厂在安装调试两台地磅秤时，发现两台地磅互相干扰，控制系统有时不能按指定程序工作，常出现误动作。
解决方式：两台地磅的接线方式都是按四线制连接的，因为冬夏温差较大，所以误差是由于导线电阻随温度变化而变化产生的，可将四线制改为六线制接线解决。
二、电子地磅元器件的不足故障分析：安装完毕标定时，发现显示仪表所显示的重量忽多忽小，而且仪表显示的数量还与砝码的摆放位置有关，因此无法进行正常标定。
经检查，传感器的的连接线路正确无误，而显示仪表和机械部分也无任何故障。
解决方式：传感器的内部接线有误，由于该传感器在出厂前封装时将桥压或信号的内部引线的正负极接反了，所以在安装时按正常色标进行连接出现了上述故障，改变连接后重新标定，上述现象排除。
三、电子地磅在使用中发生的故障1、称重数据不停跳动故障分析：仪表显示不稳定，少则几十kg，多则成百上千kg不停地变动解决方式：仪表模拟部分损坏，电源故障，传感器下面有杂物、接线盒、电缆等有故障（接线盒进水主线破损或者接触不好）引起的信号变化，秤台与基础出现杂物堵塞、限位螺栓与基础无间隙等。
2、开机无自检故障分析：仪表接通电源后无任何显示或显示部分笔划段，有的还伴有蜂鸣器鸣叫。
解决方式：外部220V电源及供电电路（线路、保险管、机内变压器、三端稳压电源）有故障，仪表PCB板损坏或LED显示管损坏或连线脱落。
3、地磅称量不准故障分析：称量误差较大。
解决方式：秤台与基础有问题，仪表调校不准确，仪表模拟部分坏，传感器、接线盒有问题、四角有误差等。
4、称重后仪表不回零故障分析：开机接通电源，仪表自检后显示不为零，有错误提示或显示一较稳定的数值，或在称量中车辆下秤后显示正或负的数值，不显示零位。
电子台秤上海耀华XK3190D2标定问题汇总
Re:[求助]上海耀华Xk3190-D2+的标定问题XK3190-D2+标定调试一、正确地联接传感器，接通电源，仪表进行笔画自检，完毕后，进入工作状态。
二、在仪表背面的15芯RS232插头座上，插上标定头（即出厂时，配件中有一将14、15脚短接的15芯RS232插头，即为标定头）。
三、此时便可进行标定和参数设置，按下表所示的操作步骤进行标定（*为原设置值）。
表一步骤操作显示注解1按[标定] 在称重状态下[d ***][d 005] 输入分度值（d=公度值）可以为1/2/5/10/20/50/100例如：52按[2]按[输入] [dc *][dc 2] 输入小数点的位置（0～4）例如：23按[6][0][4][5]按[输入] [F***.**][F060.45] 输入超载报警值（F通常为秤的量程加上9个分度值）注：①如果不需标定，直接按[输入]键进入第七步，或按[称重]退出②若需标定，则F值一定要输入一遍，即使原显示F值是正确的例如：输入F=60.454按[输入] [noLoAd][……] 检测空秤零点，让秤空载并稳定后按[输入]，等待约5～10秒5输入加载重量按[6][0][0][0]按[输入] [AloAd 1][0060.00][……] 加载一定的重量，越接近满量程越好例如：60.00公斤等待约5～10秒6按[输入]……按[输入] [tt ***]…………[h4 ***] 至此标定工作结束，此后可检查或修改一些参数和标率。
tt、c0～c2、n0～n9、d0～d4、h0～h4为标率，不必修改。
此时通常按[称重]键退出。
tt、c0～c2、n0～n9、d0～d4、h0～h4为标定参数！请仔细记录，妥善保存！紧急时可调用！7按[1][2][2]按[输入] [Pn xyz][Pn 122]输入系统参数Pn：零点跟踪范围和置零范围x：零点跟踪范围y：置零范围z：开机置零范围(详见注3)例如：1228按[0][1]按[输入] [Adr **][Adr 01] 通讯地址（01～26）例如：19按[3]按[输入] [bt *][bt 3] bt：串行通讯的波特率（0～5）0 ：300波特率1 ：600波特率2 ：900波特率3 ：1200波特率4 ：2400波特率5 ：4800波特率例如：310按[0]按[输入] [FLt 2][FLt 0] FLt：数字滤波强度（0～5）称重稳定条件好时选择小值称重稳定条件差时选择大值通常选择011按[1][1]按[输入][y *****][y 00011]y参数的意义见注412按[输入] [b 000000][b 000000] 输入补偿标定值详见注513显示End数秒后退回称重显示标定结束※注1：调试结束后，可以将控制参数的设置结果和标率通过打印机打印出来（操作方法：插上标定头，按[报表打印]，显示[d ****]，按[5]，然后按[输入]即可）（★所打印内容参见附录1），并保存好，以备在发生意外情况时可重新输入，但输入时一定要先输入F值，再按两次[称重]后即可输入。
XK3190-A1上海耀华仪表表头故障排除方法[整理]
![XK3190-A1上海耀华仪表表头故障排除方法[整理]](https://img.taocdn.com/s3/m/71672fdbdb38376baf1ffc4ffe4733687e21fc4e.png)
XK3190-A1+上海耀华仪表表头故障排除方法一. 正常信息提示：1. ……表示：请稍等，仪表内部进行运算，不要进行任何操作。
2. Prnt表示：请稍等，仪表与打印机之间的数据传送。
3. LoAd表示：数据贮存，显示时间不超过两秒钟，以提示操作者。
4. --OF--表示：无意义。
二. 错误操作信息提示：1. Err 03表示：超载报警，须立即卸下全部或部分载荷。
2. Err 10表示：零或负称量不能贮存。
3. Err 11表示：不满足联单设置要求，打印设置错误，请重新设置。
4. Err 12表示：表示：不满足打印机设置要求，打印机选择或打印机设置错误，须重新设置或更换打印机。
三. 错误设置信息提示：1. Err 13表示：分度值设置错误，请重新设置分度值。
2. Err 14表示：小数点位数设置须小于5，请重新设置小数点位数。
3. Err 15表示：超载报警值不应小于100，请重新设置超载报警值。
4. Err 17表示：您输入数据不应大于或等于65000，请重新输入数据。
四. 错误联接信息提示：1. Err P表示：打印机联接错误或打印机出错，按任意键退出，重新联接或更换打印机。
2. Err 01表示：传感器信号接线错或传感器信号为负：(1) 如果这是台在使用中的秤，那么可以判断连线出现故障或传感器损坏。
(2) 如果这是一台未经调试的秤，你应先检查传感器连线是否接错，(很可能信号线接反)。
3. Err 02表示：传感器信号连线接错或信号超过A/D范围：(1) 如果这是台在使用中的秤，那么可以判断是连线出现故障或传感器损坏。
(2) 如果这是台未经调试的秤，那么你可按以下次序检查：a. 仔细检查传感器连线是否正确。
b. 传感器选用是否合理，应满足传感器空秤载荷＋秤的量＜传感器的量程。
五. 元器件故障及排除方法信息提示：1. Err 18表示：键盘有故障，显示10秒钟后进入称重显示，须换键盘。
2. Err 20表示：RAM中数据部分丢失，将标定头插上再重新开机自检后，不再出现Err 20后，再将标定头拔下即可。

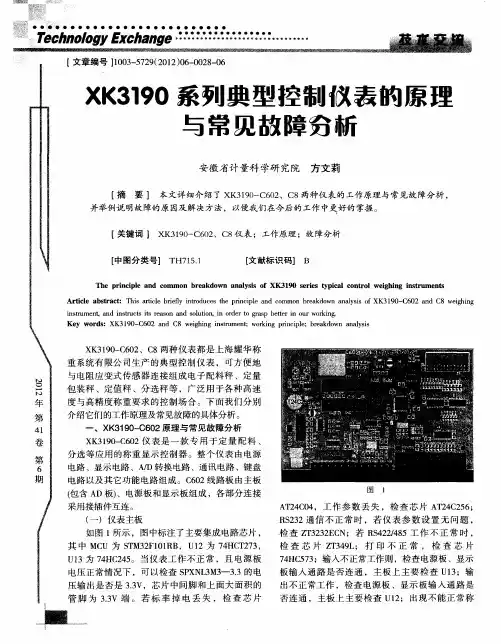

XK3190系列典型控制仪表的原理与常见故障分析
其 中继 电器盒 中的继 电器 电路 板 图如 图 ５所示 ，比
较简单 ，一般可 以根据现 象或 目测元器件损坏 。 二 、ＸＫ １ ０一 Ｃ ３ ９ ８原理 与常 见故 障分 析
ｃ ８仪 表 主 要 用 于 称 重 控 制 领 域 ，该 表 带 有 ２２通 讯 、４ ５通讯 、大屏 幕接 口、模 拟 量 输 出 等 ３ ８ 接 口。 整 个 仪 表 由主 板 （ 括 ＭＣ 包 Ｕ、Ａ Ｄ部 分 ） ，
线） ＮＤ 地 线 ） 、Ｇ （ ，即 Ｌ 火 线） Ｇ Ｄ 地 线 ） （ 和 Ｎ （ 的位 置
＃■ ■：： ＃Ｉ ●● ｅ ｈ ｏｏｙＥ ｏ ａ ｇ ＃ ＃＃ ：：． ＊ｌ ｏ ｎ ｌｇ ｈ ｎ ｅ ＃＃＃ ●● ●： ： ● ●● ： ●Ｔ ●☆ ． ・０●： ● ● ● ｘ
能般 类 似 ，常 见故 障 等 问 ６２ 题 参考 Ｃ ０ ６２电源板 部分 。 需要 特 别 注 意 的是 ，ｃ ８仪 表 分 为新 旧两个 版 本 。与 以往 的 Ｃ ０ 仪 表 电源 接线 方 式 兼容 ，方便 ６１ 用 户 直 接 替 换 Ｃ ０ 仪 表 ，新 Ｃ ６１ ８仪 表 的交 流 电 源
・
一 一
见 故 障 有 ：电路 元 件 损 坏 、装 错 、装 反 等 。 Ｕ １ １
（Ｄ ＭＬ ０ ） Ａ Ｕ ２ ０ 比较脆 弱 ，如果 装 反 即损 坏 ，静 电 放 电亦 能造成 损坏 。
５
在输 入输 出有 问题 时 ，可 以检 查 Ｔ Ｐ ２ 相关 Ｌ５ １ 元 件 。仪表 常用配套外 围部 件有继 电器 盒和扩展盒 。
ｌ
。
● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
上海耀华 XK3190-D2 说明书
XK3190-D2+称重显示器（用户手册）2000年8月版目录第一章技术参数 1 第二章安装 2一. 仪表前视图和后视图二. 传感器和仪表的连接三. 打印机与仪表的连接四. 大屏幕显示器的连接五. 串行通讯接口的连接第三章操作方法7一. 开机及开机自动置零二. 手动置零(半自动置零)三. 去皮功能四. 日期、时间的使用和操作五. 数据记录的贮存六. 打印操作七. 记录的清除操作八. 数据记录的检查操作九. 记忆皮重的输入方法第四章维护保养和注意事项17 第五章信息提示18 附录19亲爱的用户：在使用仪表前，敬请阅读使用说明书。
X K 3 1 9 0 - D 2+技术参数第一章技术参数1. 型号XK3190-D2＋称重显示器2. 转换原理双积分式A/D3. 输入信号范围0 ～30mV4. A/D转换分辨码70万5. 显示6位荧光显示，字高0.8英寸，6个状态指示符6. 分度值1/2/5/10/20/50/100 可选7. 键盘轻触式薄膜开关8. 时钟可显示年/月/日，时/分/秒，自动闰年、闰月9. 大屏幕显示器接口采用串行输出方式：20mA电流环信号传输距离≤2000米RS232信号传输距离≤30米(RS232信号输出)10. 打印接口标准并行输出接口，可连接仪表指定的打印机11. 串行通讯接口波特率可选20mA电流环信号输出，传输距离约2000米。
（选配）RS232C输出，传输距离约30米；12. 数据贮存可贮存255个车号和皮重、100个货号、512组记录，13. 使用环境电源AC 180 -- 240V 49Hz -- 51Hz使用温度0℃-- 40℃储运温度－25℃-- 55℃相对湿度≤90％RH预热时间15分钟保险丝200mA( 1 )第二章安装联接一.仪表前视图和后视图:1 2 3单位：千克货号车号标定检查4 5 6贮存打印补充打印报表打印输入7 8 9累计打印打印设置预置皮重称重自动日期时间稳定去皮零位0清除F1 去皮置零日期时间存皮重开关(图2－1 ) 前视图( 25芯) (15芯) ( 9芯)打印输出口RS232C、20mA电流环通讯口传感器输入口以及大屏幕输出口（铭牌）电源保险丝(图2－2 ) 后视图( 2 )二. 传感器与仪表的连接1.传感器的连接采用9芯RS232插头座。
XK3190系列称重仪表的工作原理及故障分析
１ Ｋ １０ Ａ 仪表维修实例 ．Ｘ ３ ９一 ９
（ 故障现象 ：开机长呜无显示 １ ） 检 修 过 程 ：根 据 故 障 现 象 大 致 可 以判 断 变 压 器 正 常 ，问 题 可 能 出在 电源 部 分 或 主板 部 分 。首 先检 查 电源部 分 是 否 正 常 ，若 ５ 电压 低 于 ４８ Ｖ ． Ｖ，
Ｇ２ Ａ，ｏ Ｂ ２ Ｇｌ
输 入允 许２ 输 入 允许 １
１ ， ｌ， ｌ ， ２ １ ０
９， ７
Ｙ０ｔ ＯＹ７
输 出
８ ｌ ６
ＧＮＤ ＶＣ Ｃ
电源 地 （ ＯＶ） 电 源 正
图 ４ ７ Ｘ １８ ４ Ｘ ３ 管脚定义
定义
Ａ ｌ ５ Ａ１ ２
ｌ ５
ＣＥ
詈Ｑ 言 苌客 兰 售 兰芑 专
：苫 。 ｏ
Ｗ ２ Ｃ２ ７ ７ ５
一
＂ －
Ｑ７
＿ ｏ
ＱＯ
Ｑ１
Ｑ６
Ｑ５ Ｑ４ Ｑ３
Ｑ２
ＧＮ Ｄ
４ ；； 譬
墨
譬譬
ｅ
ｅ昌三 三毫 ｌ Ｉ 兰三舌
０ 一
图 ５ Ｗ２ Ｃ ／２ ６管脚定义和功能说明 ７ ５２ ５ １
Ｃ Ｅ
ＯＥ／ ｐ Ｖｐ
芯 片读 使 能
输 出 允 许 ／ 程 和 擦 除 电 源 输 入 编
６ ｗ ２７ Ｃ
７
２３
Ａ３ Ａ２ Ａｌ Ａ０
ｏ Ｅ Ｖ ／
Ａｔ Ｏ
８
９ ｌ ０ ｌｌ Ｉ ２ １ ３
ｌ ４
２ｌ
２０ ｌ ８ １ ８ ｌ ７ ｌ ６
（ 六）口线扩展芯片 ８Ｃ ５ １５。 （ 七）集成 △一ＺＡＤ转 换 器 ：有 Ｃ ５ １ 、Ｃ ／ Ｓ５ ３ Ｓ
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
上海耀华XK3190-D2+常见故障排除
. 仪表提示“ Er 06 ”
打开仪表，首先测量 7815 是否输出为 15V ，如果为 15V ，可考虑换 A/D 板。
换 A/D 后，一般故障消除，如果仍显示“ Er 06 ”，说明主板也有故障。
换主板一定要标定，换 A/D 板一般相差 2 ～ 3 分度，最好也重新标定。
2. 仪表称量漂移
漂移一般和 A/D 板以及 15V 电源有关。
测量 15V 电源正常，可判断为 A/D 板故障； 15V 电源不正常，在断电情况下，用万用表测一下 7815 、输入对地、输入对地二二之间是否击穿短路，如果短路，则更换 7815 。
再看看主板有无电容突起，通电扁桥是否发烫，若有电容突起、扁桥发烫，则更换主板上有故障的元器件，重新标定直至汽车衡正常工作。
3. 开机无显示
首先打开仪表保险丝插座，若保险丝已爆，更换保险丝。
仪表有显示情况下通电一段时间，看变压器是否发烫，正常，说明只是保险丝坏，若变压器发烫，说明仪表内有器件短路或阻值变小才导致保险丝爆。
如果换保险丝后仪表仍不显示，用万用表测一下交流是否有 220V ，没有，则检查仪表插头和插座之间是否接触不好。
若有 220V 交流输入无交流输出，则说明变压器初级线圈已断，换变压器后检查 5V 或 15V 是否正常，如正常还无显示，则换主印刷线路板，直至汽车衡能正常工作。
4. 无显示
此类故障一般和主板、显示板有关，看主板上 5V 电压是否正常， 5V 电压正常可更换主板上有 IC 插座的芯片，依次为 81C55 、 74HC244 和 27C512 芯片。
注意换芯片时脚一定要插好，方向不要插反。
若有显示，则说明上面几块芯片损坏。
若仍无显示且长鸣，可换主板。
鸣叫正常，但不显示，以及换主板后仍不显示，可更换显示板。
5. 打印出现不正常
打印不正常，主要和 81C55 、 74HC244 、 27C512 及 D4 、 D5 的 5V 稳压管有关，仪表内打印连接线脱落也会造成此类现象。
首先要用万用表检查
81C55 第 5 脚和地是否击穿，如果击穿，将芯片拆下，检查第 5 脚和 20 脚之间是否击穿。
测量 D4 、 D5 的 5V 稳压管两段之间是否短路，若短路则可剪去5V 稳压管，不影响打印。
仍打印不正常，可依次换上新的 81C55 、 74HC244 、27C512 ，一般都能解决问题。
如果换上新仪表、新打印机，打印仍不正常，可将打印机和仪表电源分开，不接在同一个电源插座上，把 R3 － 9 芯、 R3 － 15 芯、 R3 － 25 芯之间接地连接线剪断，避免干扰。
6. 仪表无大屏幕
首先用新的仪表和用户的大屏幕连接，能连接，则说明用户的仪表有故障；不能连接，说明大屏幕损坏或与仪表不配套。
如果大屏幕是 99 年以后生产的就
不存在不配套的问题。
不能连接，一般是大屏幕故障。
确定仪表故障，换仪表主板；确定大屏幕故障，换大屏幕主板即可。
7. 仪表无计算机通讯
首先检查仪表和计算机连接是否正确。
然后检查通讯参数设置是否正确，如果都无问题，仍有通讯故障，取一台新仪表，设置好通讯参数，同计算机连接，能连，说明用户原来一台仪表有故障，不能连，可能是计算机或其它故障。
若确定是仪表故障，可换一块新的主板，用已知重量重物重新标定后投入正常使用。
8. 仪表出现“ Err 22 ”、“ Err 23 ”、“ Err 25 ”、“ Err 26 ”
这类故障一般都是主板上引起的，更换主板就能解决问题。
注意更换主板后需重新标定一次。
9. 仪表出现断电，参数丢失
一般换 3.6V 电池可解决问题。
10. 仪表时间不走
换 DS1302 上面的小晶振一般可解决问题。
