绝缘杆耐压试验支架技术规范书
004绝缘支、拉、吊杆作业指导书
1.00
220
220
1.80
440
d.在被试绝缘杆试验距离末端处，用导电布或软铜线360°缠绕，并连接接地；见下图
文件编号：HLAQ-XZ-DX-004
版本D第0次修改
第3页共3页
标题
绝缘支、拉、吊杆作业指导书
编制
审核
批准
生效日期
1-控制室刀闸；2-熔断丝；3-警示灯；4-控制台断路器；
5-控制台；6-电压表；7-变压器；8-均压罩；
4.2.4判定依据（DL/T 976-2005 5.1.2）
220kV及以下电压等级的被试绝缘支、拉、吊杆应能通过1min工频耐压试验，以无击穿、无闪络、无明显发热为合格。
4.2.5试验周期
试验周期为12个月。
9-被试绝缘杆杆；10-安全门行程开关；11-接地
e.进入控制室，合上安全保护开关（安全门行程开关），合上控制室总电源开关，报警铃声响起，报警灯亮。合上控制台开关，在控制面板上设置电压频率、试验电压、保护电压等，然后开始升压。整个耐压过程中，不得打开安全门、进入高压区域；
f.试验时间结束，待设备自动降压至零位之后，方可关机，关上控制室电源，打开安全保护门，首先必须使用放电棒对试验变压器进行放电，之后方可拆除接地铜线，取下被试绝缘杆，并观察有无明显发热情况。
文件编号：HLAQ-XZ-DX-004
版本D第0次修改
第1页共3页Βιβλιοθήκη 标题绝缘支、拉、吊杆作业指导书
编制
审核
批准
生效日期

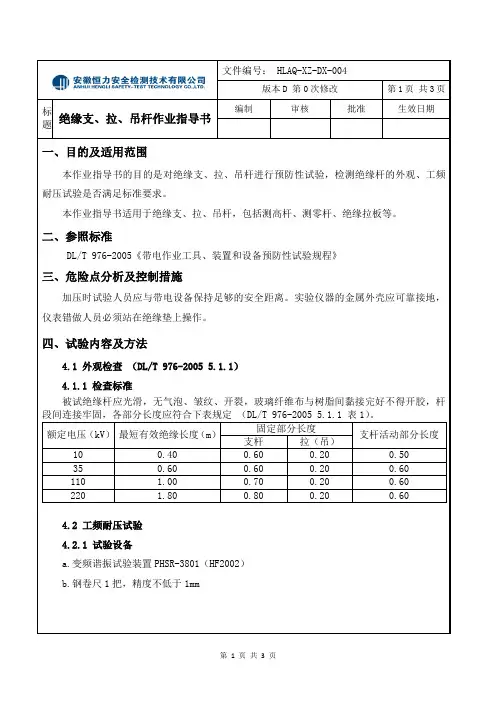

一、目的及适用范围
本作业指导书的目的是对绝缘支、拉、吊杆进行预防性试验，检测绝缘杆的外观、工频耐压试验是否满足标准要求。
本作业指导书适用于绝缘支、拉、吊杆，包括测高杆、测零杆、绝缘拉板等。
绝缘耐压测试作业指导书
4
插入回路端；（图1）
b.将1MΩ点检电阻的两端分别与测试线的正负极分别连接；（图2）
c.按下电源开关键（橙色按钮）打开测试仪，按下SET键，再按上下键选择程
式03，再依次按OK键、EXIT键退出程式选择界面；（图3-5）
d.确认已选程式界面参数：,然后按START键，测试仪开始测试并观察界面数
据显示，当电压未达到500V时仪器不报警，在电压超过500V时，仪器会持续
b.将测试连接端子正负极短接后与测试线正极连接，连接端子另一端（公母 接头端）与组件的正负极分别连接；将测试线负极与负极连接线连接，将负
极连接线另一端与组件接地孔连接；（图7-12） c.按下电源开关键打开测试仪，耐压测试选择程式01、绝缘电阻测试选择程
式02（程式选择操作见1-c)，确认耐压程式与图13一致、绝缘电阻程式与图 14一致；
标准作业指导书
产品
通用
文件编号
文件版本/次
B/0
受控状态
工序
绝缘耐压测试 编制日期 2016/5/17 生效日期
一、目的
1.为保证晶硅组件满足相关标准要求，同时为使测试人员熟练掌握绝缘耐压 测试仪操作，特制定本文件。
二、适用范围
2016/5/19
页码
1.本文件适用于晶硅线绝缘耐压测试岗位操作人员； 2.本文件适用于晶硅组件绝缘电阻、耐压测试的例行检验和确认检验。
三、职责
1
1.技术质量部：测试人员负责绝缘耐压测试仪的操作、使用维护、测试结果 判定、检验记录填写以及异常情况的反馈； 2.组件制造部：负责测试失败产品的隔离放置。
四、作业流程
1.作业前准备
a.穿上绝缘鞋，佩戴好绝缘手套；
b.确认绝缘耐压测试仪各部件是否完整；
绝缘杆耐压试验标准
绝缘杆耐压试验标准绝缘杆是电力线路中重要的组成部分，其质量的好坏直接关系到电力线路的安全运行。
为了确保绝缘杆的质量，需要进行耐压试验，以验证其耐受外部压力的能力。
本文将介绍绝缘杆耐压试验的标准和要求。
首先，绝缘杆耐压试验应按照国家标准进行，一般来说，耐压试验应符合GB/T 16927.1-2014《高压输电线路金具第1部分，绝缘子串、绝缘子串金具和绝缘子串挂具的要求》的相关规定。
在进行耐压试验之前，应对绝缘杆进行外观检查，确保其表面无明显缺陷和损伤，以保证测试结果的准确性。
其次，绝缘杆耐压试验应在专业的实验室或者具备相应条件的场地进行。
测试过程中，应严格按照标准要求进行操作，确保测试结果的可靠性。
在进行耐压试验时，应根据绝缘杆的材质和规格确定测试的压力值和持续时间，以保证测试的科学性和有效性。
绝缘杆耐压试验的标准要求包括，在规定的压力值下，绝缘杆应保持稳定，不得发生破裂、变形或者其他损坏现象；在规定的持续时间内，绝缘杆应能够承受压力而不影响其正常使用功能。
同时，测试过程中还应对绝缘杆进行外观检查，确认其表面无裂纹、气泡等缺陷，以保证其质量符合要求。
绝缘杆耐压试验的结果应记录在册，并及时进行评定。
测试报告应包括绝缘杆的型号、规格、材质、测试压力值、持续时间、测试环境等详细信息，以及测试结果和评定结论。
在测试合格后，应及时对绝缘杆进行标识，以便后续的使用和管理。
总之，绝缘杆耐压试验是保证绝缘杆质量的重要手段，其标准和要求对于保障电力线路的安全运行具有重要意义。
只有严格按照标准要求进行测试，才能确保绝缘杆的质量达到国家规定的标准，从而保障电力线路的安全稳定运行。
绝缘杆耐压试验支架技术规范书
绝缘杆耐压试验支架（适用10〜500kV绝缘杆）目录、绝缘杆耐压试验支架通用技术规范 (1)、绝缘杆耐压试验支架专用技术规范 (10)绝缘杆耐压试验支架通用技术规范1本规范对应的专用技术规范目录绝缘杆耐压试验支架采购标准技术规范使用说明1. 本标准技术规范分为通用部分、专用部分。
2. 采购标准技术规范通用部分原则上不需要设备招标人（项目单位）填写，更不允许随意更改。
如对其条款内容确实需要改动，项目单位应填写项目单位通用部分条款变更表并加盖该网、省公司物资部（招投标管理中心）公章及辅助说明文件随招标计划一起提交至招标文件审查会。
经标书审查同意后，对通用部分的修改形成项目单位通用部分条款变更表，放入专用部分，随招标文件同时发出并视为有效。
3. 采购标准技术规范专用部分分为标准技术参数、项目单位需求部分和投标人响应部分。
标准技术参数表中“标准参数值”栏是标准化参数，不允许项目单位和投标人改动。
项目单位对“标准参数值”栏的差异部分，应填写项目单位技术差异表，“投标人保证值”栏应由投标人认真逐项填写。
项目单位需求部分由项目单位填写，包括招标设备的工程概况和招标设备的使用条件。
对扩建工程，可以提出与原工程相适应的一次、二次及土建的接口要求。
投标人响应部分由投标人填写投标人技术参数偏差表，提供销售业绩、主要部件材料和其他要求提供的资料。
4. 投标人填写技术参数和性能要求响应表时，如与招标人要求有差异时，除填写技术偏差表外，必要时应提供相应试验报告。
5. 有关污秽、温度、海拔等需要修正的情况由项目单位提出并在专用部分的项目单位技术差异表明确表示。
6. 采购标准技术规范的页面、标题等均为统一格式，不得随意更改。
1 总则 (5)1.1 一般规定 (5)1.2 投标人应提供的资格文件.............................................. 错误！未定义书签。
1.4 技术资料 (5)1.5 标准和规范 (6)表1 标准和规范 (6)1.6 必须提交的技术数据和信息 (6)2 配置要求 (6)3主要技术参数............................................................. 错误！未定义书签。
绝缘杆或棒试验方法及要求模本
绝缘杆或棒试验方法及要求绝缘杆是基本绝缘安全用具，它可使用于直接操作高压隔离开关和跌落式熔断器，敷设或拆除临时接地线，以及进行测量或试验等项工作。
绝缘杆由3部分组成：工作部分，绝缘部分和握手部分。
工作部分由金属制成，它依据不同工作的需要，做成各种不同的式样，装在绝缘部分的顶部：工作部分的下部边缘至握手部分的上部边缘作为绝缘部分；握手部分与绝缘部分之间有护环，护环的直径较握手部分大20～30mm。
一、绝缘杆（或棒）的外观检查对绝缘杆的检查，主要是外观检查，检查的重点是它的绝缘部分。
绝缘杆一般用电木，胶木或其他硬质材料经过处理而制成。
它的表面应光滑，无裂缝和无深的划痕或硬伤。
用木质材料制成的绝缘杆，其表面涂刷的绝缘漆应完好。
二、绝缘杆（或棒）的沟通耐压试验按要求定期对绝缘杆进行沟通耐压试验，可以确定绝缘杆的绝缘状况是否良好，是否能作为基本绝缘安全用具使用。
试验接线如图所示。
试验时，在工作部分与握手部分之间施加试验电压，将握手部分包以铝箔，然后串接沟通毫安表和短路刀闸接地。
其试验操作步骤参考沟通耐压试验技术方法相关内容。
三、留意事项（1）对多根绝缘杆进行耐压试验。
在同时对多根绝缘杆进行耐压试验时，若其中有一根发生闪络或放电现象时，应马上停止试验，剔除特别的绝缘杆，对其余的绝缘杆连续试验，但耐压需重新计时。
（2）对绝缘杆进行分段试验。
若试验设备电压不够时，可对绝缘杆进行分段试验，试验时用软裸导线或铝箔按尺寸比例将绝缘杆的绝缘部分分为2~4段（最多不易超过4段），每段所加电压，可按长度成比例计算，但计算得的数值应另加20%。
例如，绝缘杆长1m，应加的试验电压44kV，若分成4段，则实际每段应加的试验电压为11×（1+20%）=13.2kV。
（3）对绝缘杆进行雨中沟通耐压试验。
对户外雨天使用的绝缘杆，需在人造雨中进行沟通耐压试验。
人工雨用水的电阻率为12000Ω/cm，试验时，人工雨量要保持不变。
GDJ-100绝缘杆试验支架试验报告
绝缘杆试验支架试验报告
规范性引用文件：DL/T976-2005《带电作业工具、装置和设备预防性试验规程》
1. 型号规格： GDJ-100
2. 产品编号： G1120184463
3. 测试设备：15/150工频耐压仪
4. 测试环境条件 ：
电源： 220V 频率：50 Hz
环境温度： 10 ℃ 相对湿度： 56 %RH
5. 测试项目及结论
5.1 外观检测:
5.2工频耐压试验：
耐压110KV,持续1分钟，无击穿无闪络 合格 √ 不合格
6. 检验结论
各项检测结果符合DL/T976-2005技术标准，本装置为合格产品。
测试员: 审核: 日 期： 2018.12.19 电极平坦圆滑、无尖端毛刺
合格 √ 不合格 试验平台牢固可靠，表面有足够机械强度，无明显缺陷、变形等现象
合格 √ 不合格。
绝缘操作杆技术规范说明
绝缘操作杆一、材料要求：绝缘操作杆的杆材应由合成材料制成，合成材料可用无机或人造纤维加强，其外观颜色可由用户确定。
其密度不应小于1.75g/cm3，吸水率不大于0.15%，50Hz介质损耗角正切不大于0.01。
二、结构及规格要求：1、绝缘操作杆由杆头、绝缘部分和握手部分构成，结构图见图1。
图1 绝缘操作杆结构图2、杆头可以由金属或绝缘材料制成，用来直接接触带电设备。
根据工作需要，杆头可做成不同的样式，装在杆的顶端。
杆头的长度在满足工作需要的情况下，应尽量做得短些，满足表1 中所列的数值，一般不超过10cm，以避免由于过长而在操作过程中造成相间短路或接地短路。
3、列的数值。
表1 绝缘操作杆长度的要求4、握手部分为操作人员握持的部分，其材质与绝缘部分相同，与绝缘部分以护环、颜色或其它明显标志相隔开。
根据电压等级的不同，握手部分长度不应小于表1中所列的数值。
5 、绝缘操作杆应有醒目且牢固的型号标识。
6、杆头可采用固定式或拆卸式接头，固定式的接头应为高强度材料制成，端部和边缘应加工成圆弧形，无论固定式还是拆卸式连接都应紧密牢固。
7 、绝缘操作杆的总长度由最短有效绝缘长度、金属接头长度和握手部分长度的总和决定，其各部分长度应符合表1的规定。
三、电气性能要求1、受潮前、后的电气特性制造绝缘操作杆的杆材应进行300mm长试品的1min工频耐压试验，包括受潮前和受潮后的试验。
试品在100kV工频电压下的泄漏电流应符合表2的规定。
表2 试品工频耐压试验及泄漏电流允许值2、工频耐压性能制造绝缘操作杆的杆材应能耐受相隔300mm的两电极间1min工频电压试验。
在100kV工频电压下应满足无滑闪、无火花或击穿，表面无可见漏电腐蚀痕迹，无可察觉的温升等要求。
绝缘操作杆试验作业指导书
绝缘操作杆试验作业指导书试验目的对绝缘操作杆进行试验检查和试验的目的是为了发现绝缘操作杆的缺陷和绝缘隐患，防止使用中因绝缘杆缺陷导致事故的发生。
试验仪器试验变压器及控制台，安装工具试验支架。
试验接线V 绝缘棒u T1T2R试验步骤（1）试验前准备工作1)试验加压期间，必须有安全监护人监护。
2)工作前要对试验设备进行检查，确保试验设备能正常工作，试验仪器必须可靠接地。
3)工频耐压试验时环境温度20℃±5℃，相对湿度低于85%。
试验变压器应选大于0.5kKA（500V A）的变压器；所用电压表准确度1.5级以内；所用毫安表准确度1.0以内，其使用值应为仪表量程的15%~85%。
4)记录天气情况和温湿度、试验场地信息、试验日期。
5)准备下表所列工具干湿温度计1只试验变压器及控制台1套安全工具试验支架1台测试线若干电压表1块毫安表1根水桶1只电源线1根（2）操作步骤1)试验前先检测绝缘杆面有没有裂纹、气泡、皱纹等，经目测合格后才可进行交流耐压试验；2)高压试验电极布置于绝缘杆的工作部分，高压试验电极和接地极间的长度即为试验长度，根据下表中规定确定两级间距离，如在绝缘杆间有金属部分，那么试验电极间的距离还应在此值上再加上金属部分的长度；3)把绝缘杆横放在支架上。
接地极及接高压的电极应以50mm宽金属铂缠绕。
试品间距不小于500mm。
4)对于各个电压等级的绝缘杆，施加对应的电压。
对于10~220kV电压等级的绝缘杆，加压时间1min；对于330~500kV电压等级的绝缘杆，加压时间5min。
5)试验时应缓慢升高电压，以便能在仪表上准确读数，达到0.75倍试验电压值起，以每秒2%试验电压的升压速率至规定的值，保持相应的时间，然后迅速降压，但不能突然切断，试验中个绝缘杆应不发生闪络或者击穿，试验后绝缘杆应无放电、灼伤痕迹，应不发热。
6)工频耐压试验以无放电、无闪络及过热为合格。
试验标准绝缘杆的试验项目、周期和要求周期要求1年额定电压（kV）试验长度（m）工频耐压（kV）1min 5min10 0.7 45 －35 0.9 95 －63 1.0 175 －110 1.3 220 －220 2.1 440 －330 3.2 －380 500 4.1 －580注意事项１.进行绝缘试验时，被试品温度应不低于+5℃。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
绝缘杆耐压试验支架（适用10〜500kV绝缘杆）目录、绝缘杆耐压试验支架通用技术规范 (1)、绝缘杆耐压试验支架专用技术规范 (10)绝缘杆耐压试验支架通用技术规范1本规范对应的专用技术规范目录绝缘杆耐压试验支架采购标准技术规范使用说明1. 本标准技术规范分为通用部分、专用部分。
2. 采购标准技术规范通用部分原则上不需要设备招标人（项目单位）填写，更不允许随意更改。
如对其条款内容确实需要改动，项目单位应填写项目单位通用部分条款变更表并加盖该网、省公司物资部（招投标管理中心）公章及辅助说明文件随招标计划一起提交至招标文件审查会。
经标书审查同意后，对通用部分的修改形成项目单位通用部分条款变更表，放入专用部分，随招标文件同时发出并视为有效。
3. 采购标准技术规范专用部分分为标准技术参数、项目单位需求部分和投标人响应部分。
标准技术参数表中“标准参数值”栏是标准化参数，不允许项目单位和投标人改动。
项目单位对“标准参数值”栏的差异部分，应填写项目单位技术差异表，“投标人保证值”栏应由投标人认真逐项填写。
项目单位需求部分由项目单位填写，包括招标设备的工程概况和招标设备的使用条件。
对扩建工程，可以提出与原工程相适应的一次、二次及土建的接口要求。
投标人响应部分由投标人填写投标人技术参数偏差表，提供销售业绩、主要部件材料和其他要求提供的资料。
4. 投标人填写技术参数和性能要求响应表时，如与招标人要求有差异时，除填写技术偏差表外，必要时应提供相应试验报告。
5. 有关污秽、温度、海拔等需要修正的情况由项目单位提出并在专用部分的项目单位技术差异表明确表示。
6. 采购标准技术规范的页面、标题等均为统一格式，不得随意更改。
1 总则 (5)1.1 一般规定 (5)1.2 投标人应提供的资格文件.............................................. 错误！未定义书签。
1.4 技术资料 (5)1.5 标准和规范 (6)表1 标准和规范 (6)1.6 必须提交的技术数据和信息 (6)2 配置要求 (6)3主要技术参数............................................................. 错误！未定义书签。
4 外观和结构要求 (6)5验收及技术培训 (7)6技术服务 (7)附录A (8)供货业绩表 (8)附录B .....................................................................................................................错误！未定义书签。
1标准技术参数表 (11)2项目需求部分 (11)2.1 货物需求及供货范围 (11)2.2使用条件 (12)2.3项目单位技术差异表 (12)3 投标人响应部分 (13)3.1技术偏差 (13)3.2投标人应提供的技术资料 (13)附录A (14)技术参数通用条款变更表 (14)1总则1.1 一般规定1.1.1 投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
1.1.2 投标人须仔细阅读包括本技术规范（通用部分和专用部分）在内的招标文件阐述的全部条款。
投标人提供的绝缘杆耐压试验支架应符合招标文件所规定的要求。
1.1.3 本招标文件采购标准规范提出了对绝缘杆耐压试验支架技术上的规范和说明。
1.1.4 本招标文件提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本采购标准规范引用标准的最新版本和本招标文件技术要求的全新产品，如果所引用的标准之间不一致或本招标文件所使用的标准与投标人所执行的标准不一致时，按要求较高的标准执行。
1.1.5 如果投标人没有以书面形式对本采购标准规范的条文提出差异，则意味着投标人提供的产品完全符合本招标文件的要求。
如有与本招标文件要求不一致的地方，必须逐项在技术差异表中列出。
1.1.6 本采购标准规范将作为订货合同的附件，与合同具有同等的法律效力。
本采购标准规范未尽事宜，由合同签约双方在合同谈判时协商确定。
1.1.7 本采购标准规范中涉及有关商务方面的内容，如与招标文件的商务部分有矛盾时，以商务部分为准。
1.1.8 本招标文件采购标准规范中通用部分各条款如与采购标准规范专用部分有冲突，以专用部分为准。
1.2工作范围和进度要求1.2.1 本采购标准规范仅适用于技术专用部分货物需求一览表中所列绝缘垫（毯）试验成套装置的设计、制造、试验、包装、供货和服务等技术要求。
1.2.2签订供货合同后30个工作日供货。
1.2.3交货时间如有延误，卖方应及时将延误交货的原因、后果及采取的补救措施等向买方说明。
1.3 技术资料1.3.1设备交付时应提供以下资料：（1）产品（包括进口产品）正确完整的中文技术手册及使用说明书；（2）保修书1份；（3）出厂检验报告（第三方权威检测机构出具）；（4）装箱清单。
1.4 标准和规范除采购标准规范和图纸中要求的技术条件外，卖方还将再次确认表1标准的最新版本（以文字形式通知买方），并遵照最新标准要求执行，并将最新标准通知买方。
表1标准和规范注：上述标准是招标方最低要求。
除此标准以外，投标人可以推荐其他标准，但事先必须通过招标方认可，或选择其中较高标准。
1.6 必须提交的技术数据和信息见招标文件。
2绝缘杆耐压试验支架配置要求2.1 绝缘杆耐压试验支架设备功能特点本套设备可适用于10 ~ 500kV绝缘杆整体试验或分段试验。
进行本项试验前，需确定测试仪系统配置有绝缘杆耐压试验功能，并配套应用无线遥控电动绝缘杆测试支架试验1、绝缘杆支架适用于10 ~ 500kV绝缘杆整体试验或分段试验。
2、支架设计为3组电极，两段耐压结构，一次可以进行两段绝缘杆的耐压试验。
3、电极采用组合槽型导电泡绵，可以完全达到环抱接触效果。
自锁开合结构便于装卸试品提高工作效率4、中间电极接高压为固定式主电极，两侧为辅电极接地，辅助电极可以电动驱动向两侧同步展开或合并。
5、电动机构采用按键或无线遥控两种方式控制，同时设有微调控制，便于精确调整距离。
6测试支架具有标尺刻度，调节距离直观准确。
7、进行100kV以上耐压试验时，采用两台试验变压器反极性连接，分别连接在两个电极上，实现200kV耐压试验。
2.2主要技术参数1. 试验电压：100kV2. 测试工位：83. 绝缘杆支架高度：1.2米4. 调节范围：300 ~ 1030 ( mm5. 电源电压：AC220V6. 刻度细度：5 mm7. 电动速度：2档8. 调节方式：无线遥控、按键9. 电极结构：组合槽型导电泡绵，自锁开合结构4外观和结构要求4.1本产品的外形尺寸及各部件尺寸应符合设计要求。
4.2本产品整体表面应清洁无凹痕、划伤、变形。
零部件整体和元器件装配位置要牢固，不应有虚焊、折裂和机械损伤。
4.3本产品面板字迹应清晰，各操作键接触良好，转换复位正常。
5验收及技术培训5.1交货后供方须派技术人员指导用户进行1次现场实测，以验证设备仪器性能。
5.2卖方应负责对买方进行现场培训，并提供相应的培训资料。
6技术服务6.1设备的免费质保期3年；6.2设备3年免费检定或校准；6.3设备终身维修；6.4系统软件终身免费升级；6.5卖方对售后服务的需求必须在24小时答复，在48小时内提供技术服务;6.6卖方长期为买方提供备件采购和供应服务。
附录A供货业绩表投标人名称：注：本表所列业绩均须提供最终用户证明材料（供货合同、运行证明）附录 B仪器配置表绝缘杆耐压试验支架专用技术规范1 总则 (5)1.1 一般规定 (5)1.2 投标人应提供的资格文件.............................................. 错误！未定义书签。
1.4 技术资料 (5)1.5 标准和规范 (6)表1 标准和规范 (6)1.6 必须提交的技术数据和信息 (6)2 配置要求 (6)3主要技术参数............................................................. 错误！未定义书签。
4 外观和结构要求 (6)5验收及技术培训 (7)6技术服务 (7)附录A (8)供货业绩表 (8)附录B .................................................................................................................... 错误！未定义书签。
1标准技术参数表 (11)2项目需求部分 (11)2.1 货物需求及供货范围 (11)2.2使用条件 (12)2.3项目单位技术差异表 (12)3 投标人响应部分 (13)3.1技术偏差 (13)3.2投标人应提供的技术资料 (13)附录A (14)技术参数通用条款变更表 (14)1标准技术参数表绝缘杆耐压试验支架应符合本招标文件技术规范通用部分的要求。
投标人应认真逐项填写标准技术参数表中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。
如有偏差，请填写技术偏差表。
绝缘杆耐压试验支架的技术参数应符合表1的要求。
填写以下表格注意事项：其中“项目单位填写”的部分由各项目单位根据工程实际情况和需要必须全面认真填写；空白部分的参数根据需要选择填写，不需要填写的应以表1技术参数响应表2项目需求部分2.1货物需求及供货范围货物需求及供货范围一览表见表22.2 必备的备品备件、专用工具供货表2.4项目单位技术差异表项目单位要求的产品技术规范应完全符合本招标文件中规定。
若有特殊要求，项目单位应如实、认真地在技术差异表中填写差异值，否则视为与本招标文件中规定的要求—致。
若无技术差异则应在技术差异表中填写“无差异”。
3投标人响应部分3.1技术偏差投标人提供的产品技术规范应与本招标文件中规定的要求一致。
若有偏差投标人应如实、认真地填写偏差值；若无技术偏差视为完全满足本技术规范的要求，则在“投标人技术偏差表”（表5）下注明“无偏差”。
注：投标人在“投标人响应情况”一栏中填写“是”或“否”。
附录A技术参数通用条款变更表。
