背投电视机故障维修案例分析
背投电视维修
随着智能家居的迅速发展，有些用户已在家开始使用背投电视，但背投电视会出现重影这一情况，这么是怎么回呢？下面，我们就一起来了解下，背投电视重影是怎么回事以及维修方法介绍吧！
1、白光栅，有伴音(15AAB/8TT1机芯)维修：通电开机，发现屏幕为白屏，但有伴音，分析此故障为液晶屏没有工作所致造成，查显示屏的+5V供电及行、场信号，发现没有+5V供电，查线路为主板L21，+5V供电电感开路更换后OK！
2、无光栅，有伴音(20AAA/8TT1机芯)维修：开机后发现在强光下隐约可见图像，分析认为本机为背光灯未工作所致，拆机后通电后发现背光板无高压产生，查背光板供电及背光控制电平，用万用表测主板J6处电压。
1脚供电12V正常，但5脚在时ON应该为+5V高电平，此时却始终为0V。
顺线路查控制电路，J6的第5脚通过R52/1K贴片电阻接CPU-KS88C4504的第22脚，用表测CPU第22脚为+5V电压，R52/1K电阻一端有+5V，另一端为0V，断电后测该电阻已经开路了，更换后一切正常。
3、死机：(15AAB/8TT1机芯)维修：插上电源指示灯不亮，测主板已有+5V 电压输出，查CPU电路，测CPU-KS88C4504的第12脚、第5脚、第53脚供电均正常，测CPU晶振Y2-10M也已经起振，后测复位脚第19脚电压，正常应该为高电平，而此时为0V，查复位电路及其外围，复位电路是由一个IC(Q3-DS1813)产生的，查Q3-DS1813的供电正常，而复位输出端却为0V，更换Q3-
DS1813后正常。
以家电、家居生活为主营业务方向，提供小家电、热水器、空调、燃气灶、油烟机、冰箱、洗衣机、电视、开锁换锁、管道疏通、化粪池清理、家具维修、房屋维修、水电维修、家电拆装等保养维修服务。
康佳BT4301BT5090型背投彩电故障快修流程及技巧(二).
康佳BT4301/BT5090 型背投彩电故障快修流程及技巧（二）康佳BT4301/BT5090 型背投彩电故障快修流程及技巧（二）类别：电子综合二、无光栅、无伴音、电源指示灯亮 1.故障原因与检修流程该故障说明开关电源和5 V 供电正常，主要是由于微处理器未工作或待机控制电路异常所致。
若开机瞬间正常，而后进入待机状态，多为保护电路动作，该故障的检修流程如图2 所示。
图2 无光栅、无伴音、电源指示灯亮故障检修流程图 2.检修方法与技巧由于该机的副电源电路的待机控制采用了继电器，所以也可通过有无继电器吸合声判断故障部位，若有继电器吸合的声音，说明待机控制电路正常，否则说明待机控制电路异常。
该机采用了双色电源指示灯，所以也可通过电源指示灯是否变色来判断故障部位，用遥控器开关机时，电源指示灯发光变色，说明微处理器基本正常并且已接收到遥控信号，否则说明微处理器未工作或没有接收到遥控信号。
三、副电源无电压输出副电源无电压输出，说明待机控制电路、副电源或其负载异常。
该故障检修流程如图3 所示。
图3 副电源电路无电压输出故障检修流程图四、无光栅 1.故障原因与检修流程该故障主要是由于扫描电路、亮度处理电路、投影管电路异常所致。
检修该故障前应确认对比度、亮度未被误调到最小。
检修流程如图4 所示。
图4 无光栅故障检修流程图 2.检修方法与技巧（1）场扫描电路的检查确认故障是由于场扫描电路异常引起后，首先测场输出电路N401 的⑤、⑥脚输入的信号是否正常：若正常，检查N401 及其供电电路；若N401 输入的信号异常，检查N402（TA1317AN）的21脚输入的场同步信号是否正常；若正常，检查N402 及其22～24脚外接元件；若21脚输入的信号异常，查TA1316AN 输入的场同步信号是否正常；若正常，查TA1316AN；若不正常，查显示格式变换板。
（2）行激励、行输出电路的检查若N301（TA1316AN）的26脚有激励信号输出，那么测行激励管V410的D 极有无激励脉冲输出。

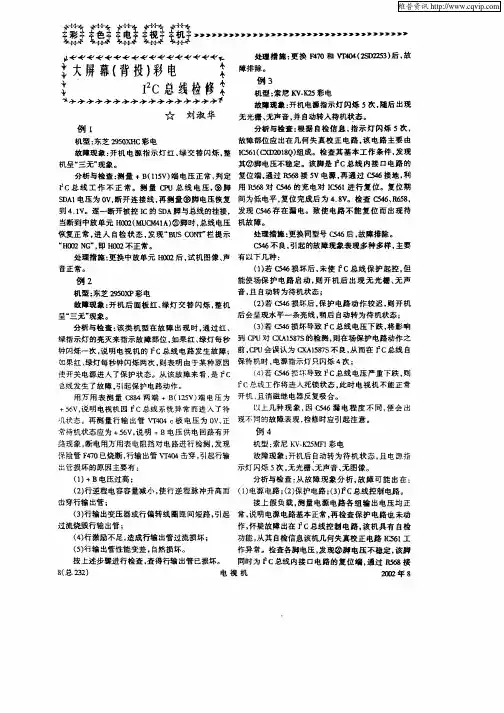

大屏幕背投彩电I2C总线检修
保待机时 ， 电源指 示灯只闪烁 ４次 ； （） Ｃ ４ ４ 若 ５６损坏导致 Ｐ ｃ总线 电压严 重下跌 ， 则
ｃ总线工作 将进入死锁状 态 ， 时 电视 机不 能正常 此 开机 ， 且消磁继 电器反复吸合 。 以上几种 现 象 ， Ｃ ４ 因 ５６漏 电程 度 不 同 ， 便会 出
维普资讯
素 ｛． ｒ‘喑 ｝
・ ．
圣 ： ｄ’喑 素 ｛ 噜 。 ｒ‘ ｝
１｛ ． ・ ’喑 ｝ ‘ ｝ ｒ｝
车 彩车宅 色车章 电丰宅 视车宅 机车 ’ ’ ’ ’ ’ ’ ’ ’ ’ ’ ’ ’ ’ ’ ’ ’ ’ ’ ’ ’ ’ ’ ’ ’ ’ ’ ’ ’ ’ ’ ’ ’ ’ ’ ’ ’
过流绕毁行输出管；
（） 激励不 足 ， ４行 造成行输 出管过流损 坏 ； （） ５行输 出管性能 变差 ， 自然损坏 。 按 上述步骤进行 检查 。 查得行输 出管已损坏。
当断到中放 单元 Ｈ ０（ 蕾ｌ ） 脚时 ， ０２删 ４Ａ ＠ 总线 电压
恢复正 常 ， 入 自检 状 态 ， 进 发现 “ Ｕ Ｏ Ｔ 栏 提示 Ｂ ＳＣ Ｎ ” “ ０２Ｎ ” 即 ＨＤ Ｈ ０ Ｇ ， （２不正常 。
处理措 施 ： 更换 中放单元 Ｈ Ｄ （２后 ， 机图 像、 试 声
故障 现象 ： 开机电源指示灯 闪烁 ５次 ， 随后 出现
无光栅、 无声音 ， 自动转入待机状态。 并
例 １
机型 ： 东芝 ２ ５ Ⅻ ｃ彩电 ９ｏ 机呈“ 三无” 现象 。
分析与检查： 根据 自检信息 ， 指示 灯闪烁 ５ 次，
放 障部位应 出在 几何 失 真校 正 电路 ， 电路 主要 由 该 其◎ 脚 电压不稳 定 。该 脚是 ｒｃ总线 内接 口电路 的 ＇
DLP(光显)背投电视原理与维修7
一、常见故障的排除
不良现象 不开机 图像偏蓝 不遥控 无声音 伴音小 开机冲击声 开机灯泡不亮 RGB2 黑屏 图像反相 无信号 间断性不开机 开机异响 通电指示灯为绿色 开机后待机灯闪 开机白屏
常见排除及维修注意事项
不良原因 点灯器风扇插线脱落。 任一风扇不工作均会造成不开机现象。 注： 主板到驱动板连线接触不良。 键控板上 C2 至 R0 铜皮断。 功放板 L104 漏焊。 U102 坏 更换功放板 驱动板 CN09 软排线断裂。 CN201 内有锡渣造成短路。 进入工厂模式将 DLP---Image Drientation 设为 Rear。 TV/AV 信号未插到位。 更新 BIOS。 风扇叶碰到排线。 LED 指示灯坏 机器内信号线、风扇线、电源线扎在一起串扰所至。将线重新分 开扎即可解决。 J12 松脱
99
未好
更换色轮
5、图像有竖条干扰 正常 重 新 装 配 DMD 芯片
图 像 有 竖 条 干 扰
图像有黑色横 线和竖线干扰
花屏
未好
更换 DMD
6、图像漏黑边 图 像 漏 黑 边 用遥控器菜单中 微调项调节 调节小反射镜的 上下螺钉
VGA 信号漏边
蓝屏下漏边
98
7、开机黑屏或需二次开机 开机黑屏(灯 泡能点亮)
主 板 坏
正常
需二次开机 8、不遥控 检 遥 器 池 否 电 遥 器 否 坏 查 控 电 是 有 或 控 是 损 均正常
未好
更换 DMD 芯片
检查键控板上 C2 到 R0 铜皮是否断裂
不 遥 控
有问题
更换电池或者是维修遥 控器
三、日常维修注意事项
由于 DLP 投影电视刚刚兴起，维修经验不多，但作为一种电视收看设备，在原理上与一 般电视有着很多的相同之处，只是更复杂一些。维修时应注意： 1、在卫生差、灰尘较多的环境下绝不允许拆卸前护盖、灯护盖、后铁盖、支撑架、大折射镜、 屏幕组件、光学组件、光学引擎组件、电路板、后壳。在维修的时候，请一定在清洁的环 境中打开机身，进行维修保养。 2、由于电路采用了很多高集成度芯片，价格昂贵，购买困难，电路板为多层电路板，且采用 贴片技术，走线细，线间距离及芯片引脚间的距离非常小，一颗小小的焊锡就足以造成短 路，且用万用表等工具的表笔测量引脚的参数的时候也很容易造成短路。维修时需注意 3、不要随意更换元器件及插头、插座，避免插错信号线，损坏机器。 4、不要在通电的状态关掉灯泡的风扇及插拔灯泡的电源，且不要随意触摸电源以避免高压危 及人身安全。 5、不要频繁开关机以免造成灯泡的损坏。 6、规范开关机操作，开机时先开启电源开关，然后按下待机键 STANDBY；关机时先按下待机 键，等电源指示灯不闪时，再关断电源。 7、维修过程中请勿用手或其他的脏东西触碰机身上的任何一个光学器件。 8、在进行光学部分的器件清洁时，请用压缩空气吹掉灰尘即可，勿用带有腐蚀性的液体擦拭 玻璃器件的表面。 9、严禁自行拆装光机，更换灯泡时，一定要在确认电源断开后再进行更换，且注意灯泡的安 装方向。
背投电视不开机维修经验交流(武汉)
VP
PROT
7．机型：HID435
故障现象：指示灯亮,二次开机兰灯长闪.
故障检修：通电检查,二次开机后测P8008各脚,3脚
(ON/OFF)为4.7V,4脚(PROT)0V,正常.而+B在开机瞬间 只110V,之后降为0V.脱开负载,+B为135V.查负载,未发 现问题.再仔细检查电源,发现C8018(560U/450)两端的 电压在300-420V之间不停摆动.最后查出D8007反向漏 电,更换,故障排除.
• 该机的C3009非常靠近
一个大的散热片,时间长
后肯定有影响,后改为订底.
3.机型： HID525B.R 故障现象：指示灯亮,二次 开机兰灯闪几下后,长亮. 原因与分析： ：通电开机
检查，发现+B电压开机瞬间 有,马上降下来.经观察发现 C3009已变黑，更换一个 222PF/2KV的后,故障排除.
C3009是动态聚焦电压的 整流偏置滤波电容,工作在较 大电流,高电压状态,易出现问 题.一般是击穿,变黑.
4.机型：HID42P1H
故障现象：指示灯亮,二次开机兰灯闪几下后,长 亮.
原因与分析：开机检查发现+B电压升不起来,测 其对地阻值未明显短路.电源板空载135V正常. 问题还在负载上.遂逐一检查行管,行输出均未 发现问.当脱开P3001后开机,行开始工作.这说 明故障出在视放板,当脱开IC7951,200V短路排 除.更换新的TDA6120Q后,机器恢复正常.
11.机型：HID522B.R 故障现象：指示灯亮,二次开机兰灯长闪.
故障检修：通电检查,二次开机后测P8008各脚及+Ｂ，正常．CRT
灯丝亮,屏幕无光.测TDA6111Q的5脚:3.2V.再测加速极:210--250V之 间,正常.仔细检查CRT板,未发现问题.再查IC1301(TDA9332H)的RGB 输出,发现G枪的射随器Q1373E极的对地阻值较R,B的低.对调相关元 件,依然未发现问题.后断开S1702的G通道,直接用飞线从Q1373E极接 到DELAY板上,对地阻值恢复正常,开机图象出现,故障排除.
TCL背投电视维修案例
实际维修案例
4、HID432 故障现象：TV图像不同步 故障范围:应该在同步分离电路 故障分析与检修：同步分离电路是IC1101的62脚， Q117、Q116、Q1152、Q1822、Q1821、Q1815等三极管组 成的电路，经过测量这些三极管均未出现异常，再检查 这些三极管的偏置电压，也均正常，维修陷入困境，测 数字板的7脚TV/PC控制正常，由于无示波器所以维修起 来很费劲，最后开始代换电容，经代换C1153 1500PF 电容后，故障排除。
实际维修案例
3、HID432
故障现象：屡烧行管 故障范围：应该在行扫描部分、变频处理部分、电源电压高、软件 数据不对、投影枪放电都极有可能引起烧行管 故障分析与检修：起初是不定时烧行管，多则一个月，少则五六天 （拖机修到维修间）,先更换新行管，开机观察发现是黑屏（灯丝亮） 说明行已工作，测数字板上的R,G,B,输出发电压低，视放处于截止状 态，再摸行管温度，温升很快，一会就开始烫手了，代换行变压器， 高压分配器，数字板无效，进一步测量供电发现数字板供电P1701的 14脚5VD无电压，顺着数字查找发现三端稳压IC1701W无供电，测电感 L1703.发现L1703断，更换后故障排除。
实际维修案例
2 、HID522B.r 故障现象;二次开机后，启动一下又转为待机。 故障范围：大致是电源或场电路工作不正常引起的保护电路起控 故障分析与检修：检查发现电源板上排插P8008的4脚蓝线有电压3V， 说明保护电路工作了，挑开此线，二次能开机但黑屏，测电压135V正 常，说明是场保护了，测场电路二极管D3505两端电压发现正端为 2.2V，负端为3.1V,再测Q3501的B极为0V,C极为2.2V，说明Q3501处于 截至状态，正常应该处于导通状态。再测电容C3524负端为15V,正端 为0V,说明场部分工作不正常，测场块周围原件未见损坏，测场块供 电正常，更换场块，光栅出现，但顶部有三色消隐线，再摸场块烫手， 说明场块工作还不正常，经过检查代换C350际维修案例
长虹背投检修经验
长虹背投检修经验DP4888三无,拆下电源板,发现N801.(STRF6658B)炸裂,保险丝已熔断,经检测得VD821击穿,VD802未穿,C820.450V/820UF失容,更换以上元件开机一切正常.DP4388会聚不良,试进入维修状态进行调试整,绿兰两枪会聚均能调试,唯有红枪会聚无法进行纵向调整更换会聚组件,一切正常.DP4888会聚不良,红会聚不断跳变,怀疑高压打火引起,经过检察无异,更换会聚组件修复.DP4388A三无,拆下电源板,发现保险丝熔断,保险管内发黑,证明电源部分有严重短路,测N801(STRF6658B)已击穿,再测VD802(C2655),VD821(0.5W/18V)击穿,C820 450V/820UF失容,更换以上元件修复.DP5188二次开机后马上保护,先怀疑投影管损坏引起保护,依次断开红绿兰视放板,当断开兰视放板时,二次开机并伴有高压打火声,断定此故障由兰投影管损坏所造成,换兰投影管修复.DP4888会聚不良会聚隔几天变斜,换会聚组件修复.DP5188水平亮线,拆开机器后盖,发现C379(63V/10UF)电容炸裂后被换,N301(TDA8351Q)也被换过,开机后水平亮线,测场块供电电压+45V 正常,测N301③脚无+18V电压在测R370,VD70,R380当测到R380时发现R380阻值变大,更换修复.DP4388(01)二次不开机拆下电源板RF855阻值无穷大,更换修复DP4388(01)会聚无法调试,怀疑会聚电源损坏,造成会聚模块无法正常工作而至,经测C3852(V502)5000(R553)/SOC电阻均损坏,换后一切正常.DP4888左声道时有时无,经模AV板上C909(50V2.2UF)电容引脚对地短路,用小刀把印刷板刻开(印刷板与电容引脚孔之间)重装修复.51PT28A二次开机保护,开机后指示灯为红色,遥控开机,行瞬间启动后保护,开机判断是保护电路有问题还是其它电路有问题，将V491断开后开机故障依旧,再测VD491正常,VD492击穿导,保护电路工作，更换修复.DP5188中间有一紫色竖线,怀疑投影面烧伤,用纸依次把红绿兰投影管遮住,当放在绿投影管上时,紫竖线消失,更换绿投影管修复.51PT28A不开机,绿色指示灯亮。
背投维修
长虹CHD5190背投彩电故障维修
故障现象：有声无图
检修：1、开盖观察，发现电阻R517的2个焊脚处电路板有烧黑，怀疑脱焊，用手向下轻轻一按，果然脱离电路板。
2、补焊R517，故障不变。
测其两端电压，R517一端为+B：145V，另一端为0V，怀疑R517开路，取下R517后（实测为900KΩ）用铜导线直接短接R517，通电但不开机，电源板有吱吱的报警声，测+B电压为0V。
细看R517，没法看清上面的色环（暂没法知道）。
3、断开焊接铜线，通电，待机+B电压为84V多一点。
4、立起电路板，观看电路，发现R517并联在V503（C5243）的CE结上，根据R517的状况，推断Q503CE结可能断路，拆下测量，果然其CE对结开路，BC结正反向是371Ω。
5、是什么原因导致二者如此过流断路呢？短路，是短路。
在路测行管D2054C极对地电阻为0Ω，
6、测C极所接元件，没有损坏的，焊开行管各脚，测其三结电阻，均为0Ω，说明行管击穿短路，这是Q503和R517断路的原因。
7、取下测量行管C极所并逆程电容C487（9n1J/1600V)为8.93n,经L482与行管CE结并联的C481（464J/400V）为0.356u(20u档测量），阻尼管正常。
问题：1、是什么原因导致行管击穿的呢？
2、R517的阻值是多少？
3、V503和行管能否用其它管子代替？。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
相比时下较为流行的液晶电视机，背投在清晰度上虽较为吃亏，但显示人物大，看着也较为过硬。
也有网友进行投诉，说“长虹背投电视机图像下部显示正常，上部无图像，请教高手是什么原因”。
小编在这里也做了详细阐述，希望对您有所帮助。
第一：会聚不良
1字符倾斜，为南北枕校电路部分元件温度特性发生变化引起。
（早期生产）。
处理方法：电感lb01改为：hft90（jub4.756.022）；变压器tb01改为bcj－f11（jub4.739.015）；电容cb01改为ch214－400v－0.1ufm，同时取消cb02a、cb02b。
（前期产品）。
2检查会聚组件元件是否存在虚焊。
第二：有时无字符：总线受干扰造成
处理方法：时有字符故障时，除检修字符形成电路外，还需1将会聚组件r788、r789是否安装为：erj6eyj472（4.7ｋ）或cr1－10472jv 或rc－05k472jt。
电感l701、l702由lga0204－1uhj为7.5mm挂针；电阻r701、r702为erj6gey101v（100欧）或cr1－1010jv或rc－05k101jt；y板上电容c701、c702已去掉，并cgy09安装瓷片电容100p。
2进入维修状态调整re8e值由0a改为06。
3维修背投彩电过程中通常不要随便更换cpu或字符模块。
第三：不定时黑屏：1在高压帽与投影管连接处加涂南大87胶；2检查分压盒引线安装是否正常；3在tda93325脚接10nf瓷片到地；
第四：tda8351失效引起水平亮线故障：将扫描板c373换成cd81－100v －47uf，w318、w305换成穿心电感tem2011－ll－15x4，取消电容c379。
第五：调帘栅电压的方法是：进入维修状态，将参数“hakb”置为“1”，退出维修状态，将亮度、对比度、色饱和度关得最小（此时可能黑屏，有回扫线），分别调整（有时只需调整一路）帘栅电位器刚好不出现r 或g或b回扫线为止。
按图象模式选择键，此时屏幕可看见字符、图象等显示。
再进入维修状态，将“hakb”置为“0”，退出维修状态，即完成了帘栅电压调整。
另外，由于背投电视机的投影管收到朝向和地磁的影响，局部汇聚可能会有所偏差，可以适当地进行调整，来达到最佳观看效果。
kjjnqvl 沈阳地热公司。
