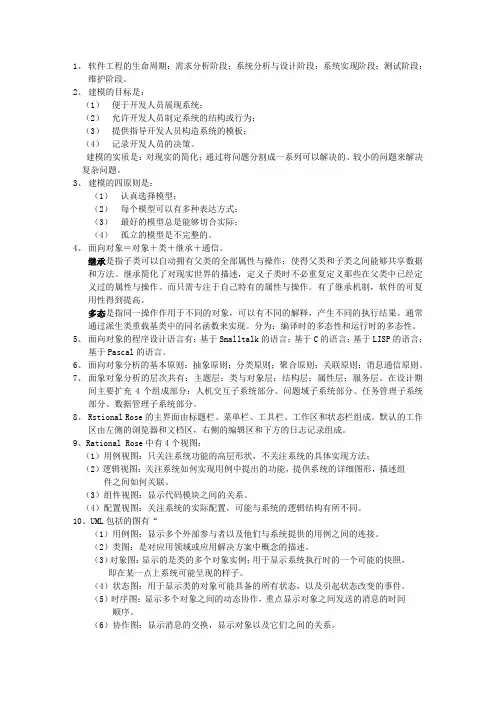

uml试题解答
1、软件工程的生命周期：需求分析阶段；系统分析与设计阶段；系统实现阶段；测试阶段；维护阶段。
2、建模的目标是：（1）便于开发人员展现系统；（2）允许开发人员制定系统的结构或行为；（3）提供指导开发人员构造系统的模板；（4）记录开发人员的决策。
建模的实质是：对现实的简化；通过将问题分割成一系列可以解决的、较小的问题来解决复杂问题。
3、建模的四原则是：（1）认真选择模型；（2）每个模型可以有多种表达方式；（3）最好的模型总是能够切合实际；（4）孤立的模型是不完整的。
4、面向对象＝对象＋类＋继承＋通信。
继承是指子类可以自动拥有父类的全部属性与操作；使得父类和子类之间能够共享数据和方法。
继承简化了对现实世界的描述，定义子类时不必重复定义那些在父类中已经定义过的属性与操作。
而只需专注于自己特有的属性与操作。
有了继承机制，软件的可复用性得到提高。
多态是指同一操作作用于不同的对象，可以有不同的解释，产生不同的执行结果。
通常通过派生类重载基类中的同名函数来实现。
分为：编译时的多态性和运行时的多态性。
5、面向对象的程序设计语言有：基于Smalltalk的语言；基于C的语言；基于LISP的语言；基于Pascal的语言。
6、面向对象分析的基本原则：抽象原则；分类原则；聚合原则；关联原则；消息通信原则。
7、面象对象分析的层次共有：主题层；类与对象层；结构层；属性层；服务层。
在设计期间主要扩充4个组成部分：人机交互子系统部分、问题域子系统部分、任务管理子系统部分、数据管理子系统部分。
8、Rstional Rose的主界面由标题栏、菜单栏、工具栏、工作区和状态栏组成。
默认的工作区由左侧的浏览器和文档区，右侧的编辑区和下方的日志记录组成。
9、Rational Rose中有4个视图：（1）用例视图：只关注系统功能的高层形状，不关注系统的具体实现方法；（2）逻辑视图：关注系统如何实现用例中提出的功能，提供系统的详细图形，描述组件之间如何关联。
（3）组件视图：显示代码模块之间的关系。
（4）配置视图：关注系统的实际配置，可能与系统的逻辑结构有所不同。
10、UML包括的图有“（1）用例图：显示多个外部参与者以及他们与系统提供的用例之间的连接。
（2）类图：是对应用领域或应用解决方案中概念的描述。
（3）对象图：显示的是类的多个对象实例；用于显示系统执行时的一个可能的快照，即在某一点上系统可能呈现的样子。
（4）状态图：用于显示类的对象可能具备的所有状态，以及引起状态改变的事件。
（5）时序图：显示多个对象之间的动态协作，重点显示对象之间发送的消息的时间顺序。
（6）协作图：显示消息的交换，显示对象以及它们之间的关系。
（7）活动图：用来描述执行算法的工作流程中涉及的活动。
（8）组件图：用代码组件来显示代码物理结构，一个组件包含它所实现的一个或多个逻辑类的相关信息。
组件图用于实际的编程工作中。
（9）配置图：用于显示系统中的硬件和软件的物理结构。
可以显示实际的计算机和设备和它们之间的连接与连接类型。
11、UML中的模型元素包括事物和事物之间的联系；事物有：结构事物；动作事物；分组事物；注释事物。
关系有：关联关系；依赖关系；泛化关系；实现关系；聚合关系。
12、UML中通用机制的组成：（1）修饰：为途中的模型元素增加语义，通常将修饰写在相关元素的旁边。
（2）注释：为模型添加不能用建模语言来表示的信息，以自由文本的形式出现。
（3）规格说明（4）通用划分（5）扩展机制13、UML建模的一般步骤：P7414、用例图是由软件需求分析到最终实现的第一步，它描述人们希望如何使用一个系统，用例图显示谁将是相关的用户，用户希望系统提供什么服务，以及用户需要为系统提供的服务。
用例图包含6个元素：参与者，用例，关联关系，包含关系，扩展关系，泛化关系。
15、参与者是系统外部的一个实体，它通过向系统输入或请求系统输入某些事件来触发系统的执行。
有3大类参与者：系统用户，其他系统，一些可以运作的进程。
通过下列问题来确定参与者：（1）谁将使用系统的主要功能（2）谁将需要该系统的支持以完成工作（3）谁将需要维护，管理该系统，以及保护该系统处于工作状态（4）系统需要处理哪些硬件设备（5）与该系统交互的是什么系统（6）谁或什么系统对本系统产生的结果感兴趣16、参与者间的关系一般用泛化关系来描述17、用例间的关系有：关联关系，包含关系，扩展关系，泛化关系18、类图包含7个元素：类，接口，协作，依赖关系，泛化关系，关联关系，实现关系。
19、类之间的关系有：依赖关系，泛化关系，关联关系，实现关系。
20、类建模一般步骤：P10421、对象图是用来描述参与交互的各个对象在交互过程中某一时刻的状态，可以被看作是类图在某一时刻的实例。
22、类图和对象图的区别：23.包图是维护和控制系统总体结构的重要建模工具，包图由包和包之间的关系组成。
24、包拥有的元素：可以是类，接口，组件，节点，协作，用例和图，甚至是其他包。
一个模型元素不能被一个以上的包所拥有。
26、包之间的关系有：引入和访问依赖，用于在一个包中引入另一个包输出的元素 泛化，用于说明包的家族27、状态机：是展示状态与状态转换的图，UML 用状态机对软件系统的动态特征建模。
状态机由状态，转换，事件，活动和动作组成。
28、引发状态转换的事件主要有：入口事件，出口事件，动作事件，信号事件，调用事件，修改事件，时间事件，延迟事件。
29、状态图建模步骤：（1）找出适合用模型描述其行为的类 （2）确定对象可能存在的状态 （3）确定引起状态转换的事件（4）确定转换进行时对象执行的相应动作 （5）对建模的结果进行相应的精化和细化30、活动图是UML 用于对系统的动态行为建模的工具，描述活动的顺序，展现从一个活动到另一个活动的控制流。
活动图是内部处理驱动的流程；状态图主要有外部事件的参与。
活动图与流程图的区别：（1）流程图着重描述处理过程，各个处理过程之间有严格的顺序和时间关系；活动图描述的是对象活动的顺序关系所遵循的规则，着重表现的是系统的行为 （2）活动图能够表示并发活动的情形，而流程图不能 （3）活动图是面向对象的，流程图是面向过程的31、活动图的组成元素：动作状态，活动状态，动作流，分支与合并，分叉与汇合，泳道，对象流。
32、泳道将活动图中的活动化为若干组，并把每一组指定给负责这组活动的业务组织。
泳道区分了负责活动的对象，明确表示了哪些活动由哪些对象进行的。
33、活动图建模一般步骤：（1）识别要对工作流描述的类或对象（2）确定工作流的初始状态和终止状态，明确工作流的边界（3）对动作状态或活动状态建模（4）多动作流建模（5）对对象流建模（6）对建立的模型进行简化和细化34、时序图的组成有：对象：用矩形将对象包含起来，并且对象名称有下划线生命线：垂直的虚线，每个对象的底部中心的位置都带有生命线消息：P164激活：将对象的生命线扩宽为矩形，矩形就称为激活条或控制期。
35、激活表示该对象被占用以完成某个任务。
36、对象的创建：P166对象的撤销：只要在其生命线终止点位置放置一个“Ｘ”符号即可，该点通常是对删除或取消消息的回应。
37、协作图组成元素有：对象，链，消息38、协作图与时序图的相同点：（1）两种图都直观的规定了发送对象和接收对象的责任（2）两种图都支持所有的消息类型（3）两种图都是衡量耦合性的工具协作图与时序图的区别：（1）协作图的重点是将对象的交互映射到它们之间的链上，协作图以对象图的方式绘制各个参与对象，并且将消息和链平行放置而时序图却不把链表示出来。
（2）时序图可以描述对象的创建和撤销的情况，在协作图中，对象要么村子要么不存在，只能通过消息描述或约束来表示对象的创建或结束（3）时序图可以表现对象的激活和去激活情况，协作图只能对消息进行解释，无法清晰表示对象的激活和去激活情况。
39、协作图通过时序图来表示消息的时间顺序，因为时序图描述了交互过程中的时间顺序并且协作图和时序图的语义等价。
40、组件图的种类有：配置组件，工作产品组件，执行组件41、Rational Rose中组件的表示：P18642、接口是在没有给定出对象的实现和状态的情况下对对象行为的描述。
接口和组件的关系有：依赖关系，实现关系接口的种类有：导入接口，导出接口43、组件图的建模步骤：（1）对系统中的组件建模（2）对相应组件提供的接口建模（3）对组件之间的依赖关系建模（4）将逻辑设计映射成物理实现（5）对建模的结果进行精化和细化44、节点是运行时代表计算资源的物理元素，通常拥有一些内存，并具有处理能力。
节点种类：处理器，设备45、节点之间的关联关系：P19846、配置图建模步骤：（1）对系统中的节点建模（2）对节点之间的关联关系建模（3）对驻留在节点上的配置建模（4）对驻留在节点上的配置之间的依赖关系建模（5）对建模结果进行精化和细化47、UML四层元模型体系结构：元元建模层（M3层），元模型层（M2层），模型层（M1层），运行时实例层（M0层）。
48、元元模型层的结构：元元模型层是UML的基础结构，由Infrastructure包表示。
基础结构库包由核心包和外廓包组成，前者包括了建立元模型时所用的核心概念，后者定义了定制模型的机制。
49、构造型的定义及表示：P209 ～P21050、Rose双向工程：P219支持Rose双向工程的建模工具有：Sparx System 的Enterprise Architect 和IBM 的Rational Rose51、Rational Rose 中Java代码的生成步骤：（1）将Java类加入模型中的Java组件（2）语法检查（3）设置“Classpath”（4）设置“Code Generation”参数（5）备份文件（6）生成Java代码52、逆向工程中注意的问题：设置或检查CLASSPATH环境变量；创建和修改类图、组件图。
53、软件过程是指实施于软件开发和维护中的阶段，方法，技术，实践和相关产物（设计，文档，模型，代码，测试用例和手册）的集合。
54、当前流行的软件过程有：（1）Rational Unified Process(RUP)（2）OPEN Process（3）Object-Oriented Software Process(OOSP)（4）Extreme Programming(XP)（5）Catalysis（6）Dynamic System Developmnet Method(DSDM)55、RUP的核心工作流：商业建模，需求分析，分析与设计，实现，测试，部署，配置和变更关系，项目管理，环境56、对象约束语言OCL：（1）OCL是一种精确的，无二义性的语言，易于使用和掌握（2）OCL是一种规范说明性语言（3）OCL是一种纯表达式语言（4）OCL是一种类型化语言（5）OCL不是程序设计语言57、标准OCL的类型有：oclType类型；oclAny类型；基本类型；集合类型（Collection类型；Set类型；Bag类型；Sequence类型）；OCL中的关键字。
uml试题解答
1、软件工程的生命周期：需求分析阶段；系统分析与设计阶段；系统实现阶段；测试阶段；维护阶段。
2、建模的目标是：（1）便于开发人员展现系统；（2）允许开发人员制定系统的结构或行为；（3）提供指导开发人员构造系统的模板；（4）记录开发人员的决策。
建模的实质是：对现实的简化；通过将问题分割成一系列可以解决的、较小的问题来解决复杂问题。
3、建模的四原则是：（1）认真选择模型；（2）每个模型可以有多种表达方式；（3）最好的模型总是能够切合实际；（4）孤立的模型是不完整的。
4、面向对象＝对象＋类＋继承＋通信。
继承是指子类可以自动拥有父类的全部属性与操作；使得父类和子类之间能够共享数据和方法。
继承简化了对现实世界的描述，定义子类时不必重复定义那些在父类中已经定义过的属性与操作。
而只需专注于自己特有的属性与操作。
有了继承机制，软件的可复用性得到提高。
多态是指同一操作作用于不同的对象，可以有不同的解释，产生不同的执行结果。
通常通过派生类重载基类中的同名函数来实现。
分为：编译时的多态性和运行时的多态性。
5、面向对象的程序设计语言有：基于Smalltalk的语言；基于C的语言；基于LISP的语言；基于Pascal的语言。
6、面向对象分析的基本原则：抽象原则；分类原则；聚合原则；关联原则；消息通信原则。
7、面象对象分析的层次共有：主题层；类与对象层；结构层；属性层；服务层。
在设计期间主要扩充4个组成部分：人机交互子系统部分、问题域子系统部分、任务管理子系统部分、数据管理子系统部分。
8、Rstional Rose的主界面由标题栏、菜单栏、工具栏、工作区和状态栏组成。
默认的工作区由左侧的浏览器和文档区，右侧的编辑区和下方的日志记录组成。
9、Rational Rose中有4个视图：（1）用例视图：只关注系统功能的高层形状，不关注系统的具体实现方法；（2）逻辑视图：关注系统如何实现用例中提出的功能，提供系统的详细图形，描述组件之间如何关联。
uml试题及答案(考试专用)
一、名词解释：用例：是外部可见的系统单元，这些功能由系统单元所提供，并通过一系列系统单元与一个或多个参与者之间交换的消息所表达。
泳道:在活动图中，泳道用垂直实线绘出，垂直线分隔的区域就是泳道；组件：组件是定义了良好接口的物理实现单元，是系统中可替换的物理部件.双向工程:双向工程包括正向工程和逆向工程.正向工程就是从模型到代码，而逆向工程则是从代码到模型.正向和逆向工程结合在一起叫双向工程。
对象流：对象流是动作状态或者活动状态与对象之间的依赖关系,表示动作使用对象或者动作对对象的影响。
二、填空题1、UML中的模型元素包括事物和事物之间的联系。
2、Rational Rose包括了统一建模语言、面向对象的软件工程及对象建模技术。
3、时序图包含的4个元素有对象、生命线、消息、激活 .4、协作图以对象图的方式绘制各个参与对象，并且将消息和链平行放置。
5、组件是定义了良好接口的物理实现单元,是系统中可替换的物理部件.6、状态机包含了一个类的对象在其生命期间所有状态的序列以及对象对接收到的事件所产生的反应。
7、包图建模技术包括对成组的元素建模和对体系结构视图建模。
8、内部转换只有一个原状态但是没有目标状态 ,因此转换后并不改变状态本身。
9、分叉可以用来描述并发线程，每个分叉可以有一个输入转换和两个或多个输出转换.10、配置图描述了系统执行处理过程中系统资源元素的配置情况以及软件到这些资源元素的映射.三、1。
简述时序图的建模步骤。
如何识别用例？答：建模步骤：1）设置交互语境；2)确定对象；3）分析消息和条件;4）分析附加约束；5)对建模结果精化和细化2。
Rational Rose中有哪几种视图，各个视图的作用是什么？答：Rational Rose有四种视图：①用例视图:用例视图是被称为参与者的外部用户所能观察到的系统功能的模型图。
用例是系统中的一个功能单元，可以被描述为参与者与系统之间的一次交互作用。
用例模型的用途是列出系统中的用例和参与者,并显示哪个参与者参与了哪个用例的执行. 用例视图是其他视图的核心,它的内容直接驱动其他视图的开发。

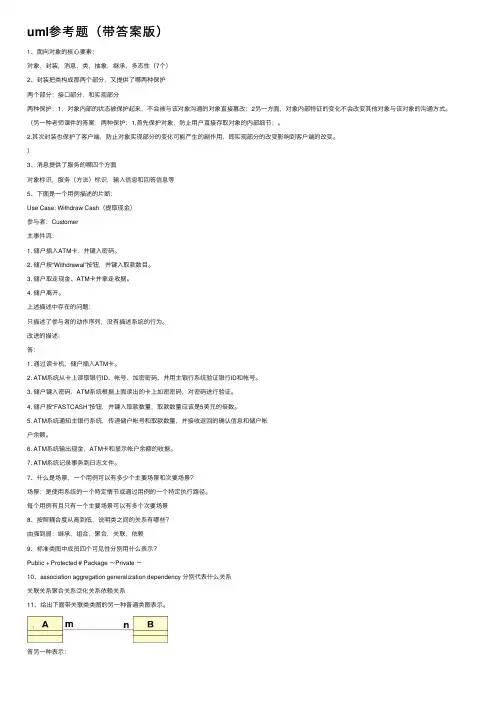

uml参考题（带答案版）
uml参考题（带答案版）1、⾯向对象的核⼼要素：对象，封装，消息，类，抽象，继承，多态性（7个）2、封装把类构成那两个部分，⼜提供了哪两种保护两个部分：接⼝部分，和实现部分两种保护：1，对象内部的状态被保护起来，不会被与该对象沟通的对象直接篡改；2另⼀⽅⾯，对象内部特征的变化不会改变其他对象与该对象的沟通⽅式。
（另⼀种⽼师课件的答案：两种保护：1.⾸先保护对象，防⽌⽤户直接存取对象的内部细节；。
2.其次封装也保护了客户端，防⽌对象实现部分的变化可能产⽣的副作⽤，即实现部分的改变影响到客户端的改变。
）3、消息提供了服务的哪四个⽅⾯对象标识，服务（⽅法）标识，输⼊信息和回答信息等5、下⾯是⼀个⽤例描述的⽚断：Use Case: Withdraw Cash（提取现⾦）参与者：Customer主事件流：1. 储户插⼊ATM卡，并键⼊密码。
2. 储户按“Withdrawal”按钮，并键⼊取款数⽬。
3. 储户取⾛现⾦、ATM卡并拿⾛收据。
4. 储户离开。
上述描述中存在的问题：只描述了参与者的动作序列，没有描述系统的⾏为。
改进的描述：答：1. 通过读卡机，储户插⼊ATM卡。
2. ATM系统从卡上读取银⾏ID、帐号、加密密码、并⽤主银⾏系统验证银⾏ID和帐号。
3. 储户键⼊密码，ATM系统根据上⾯读出的卡上加密密码，对密码进⾏验证。
4. 储户按“FASTCASH”按钮，并键⼊取款数量，取款数量应该是5美元的倍数。
5. ATM系统通知主银⾏系统，传递储户帐号和取款数量，并接收返回的确认信息和储户帐户余额。
6. ATM系统输出现⾦，ATM卡和显⽰帐户余额的收据。
7. ATM系统记录事务到⽇志⽂件。
7、什么是场景，⼀个⽤例可以有多少个主要场景和次要场景？场景：是使⽤系统的⼀个特定情节或通过⽤例的⼀个特定执⾏路径。
每个⽤例有且只有⼀个主要场景可以有多个次要场景8、按照耦合度从⾼到低，说明类之间的关系有哪些？由强到弱：继承，组合，聚合，关联，依赖9、标准类图中成员四个可见性分别⽤什么表⽰？Public + Protected # Package ～Private －10、association aggregation generalization dependency 分别代表什么关系关联关系聚合关系泛化关系依赖关系11、给出下⾯带关联类类图的另⼀种普通类图表⽰。

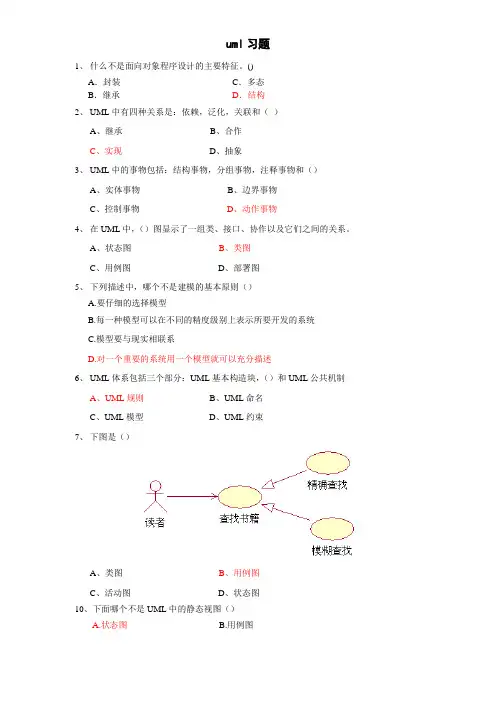

(完整word版)uml习题及答案
uml习题1、什么不是面向对象程序设计的主要特征。
()A．封装C．多态B．继承D．结构2、UML中有四种关系是：依赖，泛化，关联和（）A、继承B、合作C、实现D、抽象3、UML中的事物包括：结构事物，分组事物，注释事物和（）A、实体事物B、边界事物C、控制事物D、动作事物4、在UML中，（）图显示了一组类、接口、协作以及它们之间的关系。
A、状态图B、类图C、用例图D、部署图5、下列描述中，哪个不是建模的基本原则（）A.要仔细的选择模型B.每一种模型可以在不同的精度级别上表示所要开发的系统C.模型要与现实相联系D.对一个重要的系统用一个模型就可以充分描述6、UML体系包括三个部分：UML基本构造块，（）和UML公共机制A、UML规则B、UML命名C、UML模型D、UML约束7、下图是（）A、类图B、用例图C、活动图D、状态图10、下面哪个不是UML中的静态视图（）A.状态图B.用例图C.对象图D.类图11、（）技术是将一个活动图中的活动状态进行分组，每一组表示一个特定的类、人或部门，他们负责完成组内的活动。
A、泳道B、分叉汇合C、分支D、转移12、下列关于状态图的说法中，正确的是（）A. 状态图是UML中对系统的静态方面进行建模的五种图之一。
B. 状态图是活动图的一个特例，状态图中的多数状态是活动状态C. 活动图和状态图是对一个对象的生命周期进行建模，描述对象随时间变化的行为。
D. 状态图强调对有几个对象参与的活动过程建模，而活动图更强调对单个反应型对象建模13、对反应型对象建模一般使用（）图A、状态图B、顺序图C、活动图D、类图14、类图应该画在Rose的哪种（）视图中A、Use Case ViewB、Logic ViewC、Component ViewD、Deployment View15、类通常可以分为实体类，（）和边界类A、父类B、子类C、控制类D、祖先类16、顺序图由类角色，生命线，激活期和（）组成A、关系B、消息C、用例D、实体17、（）是系统中遵从一组接口且提供实现的一个物理部件，通常指开发和运行时类的物理实现A、部署图B、类C、接口D、组件18、关于协作图的描述，下列哪个不正确（）A.协作图作为一种交互图，强调的是参加交互的对象的组织；B.协作图是顺序图的一种特例C.协作图中有消息流的顺序号；D.在ROSE工具中，协作图可在顺序图的基础上按“F5”键自动生成；19、组件图用于对系统的静态实现视图建模，这种视图主要支持系统部件的配置管理，通常可以分为四种方式来完成，下面哪种不是其中之一（）A.对源代码建模B.对事物建模C.对物理数据库建模D.对可适应的系统建模20、一个对象和另一个对象之间，通过消息来进行通信。
UML建模期末考试题及答案
UML建模期末考试题及答案一、单项选择题（每题2分，共20分）1. UML中用于表示系统的静态结构的图是：A. 活动图B. 用例图C. 类图D. 状态图答案：C2. 在UML中，一个类可以拥有的属性和方法的集合被称为：A. 接口B. 实现C. 封装D. 抽象答案：C3. 以下哪个不是UML中的关系？A. 关联B. 依赖C. 泛化D. 映射答案：D4. 以下哪个不是UML中的行为图？A. 活动图B. 序列图C. 状态图D. 部署图答案：D5. 在UML中，表示对象之间交互的图是：A. 用例图B. 类图C. 序列图D. 组件图答案：C6. 在UML中，一个对象的生命周期可以用以下哪个图来表示？A. 活动图B. 序列图C. 状态图D. 部署图答案：C7. 在UML中，表示系统的物理架构的图是：A. 用例图B. 部署图C. 组件图D. 包图答案：B8. 以下哪个是UML中的对象？A. 类B. 接口C. 实例D. 以上都是答案：C9. 在UML中，表示一个类可以实例化多少次的关系是：B. 泛化C. 聚合D. 组合答案：D10. 在UML中，表示对象之间交互的顺序的图是：A. 活动图B. 序列图C. 状态图D. 用例图答案：B二、多项选择题（每题3分，共15分）1. UML中，以下哪些图可以用来描述系统的动态行为？A. 活动图B. 序列图C. 状态图D. 用例图答案：A、B、C2. 在UML中，以下哪些元素可以表示类之间的关系？A. 关联B. 依赖C. 泛化D. 组合答案：A、B、C、D3. 以下哪些图可以用来描述系统的静态结构？A. 类图B. 对象图D. 部署图答案：A、B、C、D4. 在UML中，以下哪些图可以用来描述系统的交互？A. 序列图B. 通信图C. 用例图D. 活动图答案：A、B5. 在UML中，以下哪些元素可以表示对象之间的交互？A. 消息B. 信号C. 事件D. 操作答案：A、B、C三、简答题（每题10分，共30分）1. 请简述UML中用例图的作用。

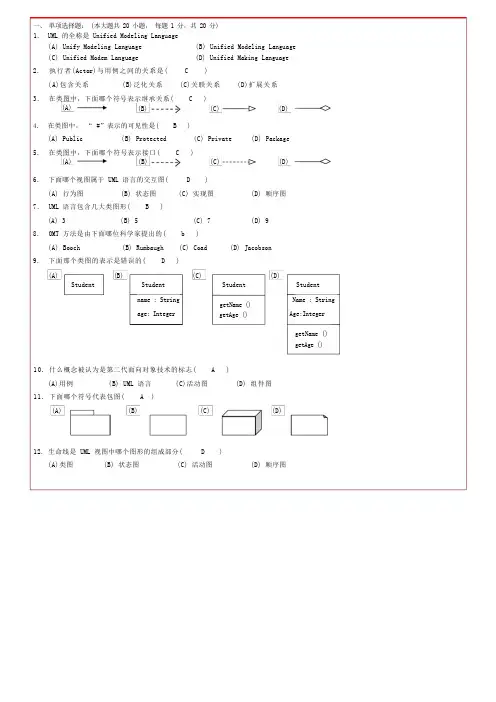

UML试题及答案
一、单项选择题： (本大题共 20 小题，每题 1 分，共 20 分)1. UML 的全称是 Unified Modeling Language(A) Unify Modeling Language (B) Unified Modeling Language(C) Unified Modem Language (D) Unified Making Language2. 执行者(Actor)与用例之间的关系是( C )(A)包含关系 (B)泛化关系 (C)关联关系 (D)扩展关系3. 在类图中，下面哪个符号表示继承关系( C )(A) (B) (C) (D)4. 在类图中，“ #”表示的可见性是( B )(A) Public (B) Protected (C) Private (D) Package5. 在类图中，下面哪个符号表示接口( C )(A) (B) (C) (D)6. 下面哪个视图属于 UML 语言的交互图( D )(A) 行为图 (B) 状态图 (C) 实现图 (D) 顺序图7. UML 语言包含几大类图形( B )(A) 3 (B) 5 (C) 7 (D) 98. OMT 方法是由下面哪位科学家提出的( b )(A) Booch (B) Rumbaugh (C) Coad (D) Jacobson9. 下面那个类图的表示是错误的( D )(A) (B) (C) (D)Student Student Student Studentname : String Name : StringgetName ()age: Integer getAge () Age:IntegergetName ()getAge ()10. 什么概念被认为是第二代面向对象技术的标志( A )(A)用例 (B) UML 语言 (C)活动图 (D) 组件图11. 下面哪个符号代表包图( A )(A) (B) (C) (D)12. 生命线是 UML 视图中哪个图形的组成部分( D )(A)类图 (B) 状态图 (C) 活动图 (D) 顺序图13. 在 UML 的顺序图中，通常由左向右分层排列各个对象，正确的排列方法是( a)(A) 执行者角色控制类用户接口业务层(B) 执行者角色用户接口控制类业务层后台数据库后台数据库(C) 执行者角色控制类用户接口后台数据库业务层(D) 执行者角色用户接口业务层控制类后台数据库14. 多对象是 UML 哪个视图中的概念( C )(A)类图 (B) 状态图 (C) 协作图 (D) 组件图15. 在类图中，哪种关系表达总体与局部的关系( D )(A)泛化 (B)实现 (C)依赖 (D)聚合16. 在 UML 中，接口有几种表达方式( A )(A) 2 (B) 4 (C) 6 (D) 817. 下面哪个图形代表活动( D )(A) (B) (C) (D)18. 下面哪个 UML 视图是描述一个对象的生命周期的( B )(A)类图 (B) 状态图 (C) 协作图 (D)顺序19. 顺序图由类角色，生命线，激活期和(B)组成(A)关系 (B)消息 (C)用例 (D) 实体20. UML 中关联的多重度是指 ( b)(A)一个类有多个方法被另一个类调用(B)一个类的实类能够与另一个类的多个实类相关联(C)一个类的某个方法被另一个类调用的次数(D)两个类所具有的相同的方法和属性二、多项项选择题： (本大题共 10 小题，每题 2 分，共 20 分) 在每小题列出的五个备选项中有二个至五个是符合题目要求的，请将其代码填写在题后的括号内。
UML考试试题及答案
UML 考试试题及答案一、选择题(共15分，每题1分)1. UML 的全称是 ( B )（A ）Unify Modeling Language（B ）Unified Modeling Language (C ）Unified Modem Language （D ）Unified Making Language2. 执行者（Actor)与用例之间的关系是（ C ）（A ）包含关系 （B)泛化关系 （C)关联关系 (D ）扩展关系3.在类图中，下面哪个符号表示继承关系( C ) 4.下面哪个视图属于UML 语言的交互图( D ）(A ）行为图 （B ）状态图 (C)实现图 （D ）顺序图5. UML 语言包含几大类图形（ B )（A)3 (B ）5 （C)7 （D ）96. 在类图中,下面哪个符号表示接口( C ）7. 下面哪个图形代表活动( D8. UML 中关联的多重度是指( b ）（A ）一个类有多个方法被另一个类调用（B ）一个类的实类能够与另一个类的多个实类相关联(C)一个类的某个方法被另一个类调用的次数（D ）两个类所具有的相同的方法和属性9. 下面哪个不是UML 中的静态视图（A)(A)状态图 (B ）用例图 （C ）对象图 (D ）类图10. （A ）技术是将一个活动图中的活动状态进行分组，每一组表示一个特定的类、人或部门，他们负责完成组内的活动.(A)泳道 (B ）分叉汇合 (C)分支 （D ）转移11. 下列关于状态图的说法中，正确的是（ C )(A) 状态图是UML 中对系统的静态方面进行建模的五种图之一。
(B) 状态图是活动图的一个特例，状态图中的多数状态是活动状态 (B) (A) (C) (D)(B) (A) (D) (B) (A) (D)（C）活动图和状态图是对一个对象的生命周期进行建模，描述对象随时间变化的行为。
（D) 状态图强调对有几个对象参与的活动过程建模，而活动图更强调对单个反应型对象建模12.类图应该画在Rose的哪种（B）视图中。
uml期末考试题B卷及答案
uml期末考试题B卷及答案一、选择题（每题2分，共20分）1. UML中用于表示对象之间关系的图是：A. 用例图B. 类图C. 对象图D. 活动图答案：C2. 在UML中，以下哪个不是活动图的基本元素？A. 活动B. 决策节点C. 同步条D. 用例答案：D3. 以下哪个不是UML中的状态图的组成部分？A. 状态B. 转移C. 动作D. 用例答案：D4. 在UML中，以下哪个元素用于表示类与类之间的关联？A. 依赖B. 泛化C. 关联D. 实现答案：C5. 以下哪个不是UML序列图中的元素？A. 生命线B. 消息C. 交互D. 用例答案：D6. 在UML中，以下哪个元素用于表示类与类之间的继承关系？A. 关联B. 依赖C. 泛化D. 实现答案：C7. 以下哪个不是UML组件图中的元素？A. 组件B. 节点C. 接口D. 用例答案：D8. 在UML中，以下哪个元素用于表示类与类之间的接口实现关系？A. 关联B. 依赖C. 实现D. 泛化答案：C9. 以下哪个不是UML部署图中的元素？A. 节点B. 组件C. 用例D. 部署答案：C10. 在UML中，以下哪个元素用于表示类与类之间的聚合关系？A. 关联B. 依赖C. 聚合D. 组合答案：C二、填空题（每题2分，共20分）1. UML中，用于描述系统的动态方面，如对象的生命周期和它们之间的交互，可以使用______图。
答案：状态图2. 在UML中，一个______可以包含多个______，表示一个整体与部分的关系。
答案：类；属性3. UML中，用于描述系统的静态结构，如系统中的类、接口、协作以及它们之间的关系，可以使用______图。
答案：类图4. 在UML中，______图用于描述对象间的交互，强调消息的顺序。
答案：序列图5. UML中，______图用于描述系统的并发和同步特性。
答案：活动图6. 在UML中，______图用于描述系统的物理部署，包括硬件和软件的配置。
统一建模语言uml期末考试题及答案
统一建模语言uml期末考试题及答案一、选择题（每题2分，共20分）1. UML中用于表示系统的静态结构的图是：A. 用例图B. 活动图C. 类图D. 序列图答案：C2. 在UML中，用于表示对象之间交互的图是：A. 状态图B. 活动图C. 序列图D. 部署图答案：C3. 以下哪个不是UML的视图？A. 逻辑视图B. 开发视图C. 物理视图D. 过程视图答案：D4. UML中表示一个对象的符号是：A. 矩形B. 椭圆形C. 圆形D. 菱形5. 在UML类图中，表示关联的符号是：A. 实线B. 虚线C. 箭头D. 点线答案：A6. 以下哪个不是UML的扩展机制？A. 标记值B. 约束C. 泛化D. 扩展答案：C7. 在UML中，用于表示对象之间通信的图是：A. 用例图B. 序列图C. 活动图D. 类图答案：B8. UML中用于表示对象生命周期的图是：A. 状态图B. 活动图C. 序列图D. 部署图答案：A9. 在UML中，用于表示系统功能的图是：B. 活动图C. 类图D. 部署图答案：A10. UML中表示一个组件的符号是：A. 矩形B. 椭圆形C. 圆形D. 菱形答案：A二、简答题（每题5分，共30分）1. 简述UML的主要组成部分。
答案：UML的主要组成部分包括用例图、类图、对象图、状态图、活动图、序列图、通信图、组件图、部署图和包图。
2. 解释UML中的聚合关系和组合关系的区别。
答案：聚合关系表示整体与部分的关系，但部分可以独立于整体存在。
组合关系是一种更强的聚合关系，表示部分与整体之间存在紧密的联系，部分不能独立于整体存在。
3. 描述UML中用例图的作用。
答案：用例图用于描述系统功能以及系统与外部参与者（用例）之间的交互。
4. 说明UML中活动图中的同步条和分叉/汇合节点的作用。
答案：同步条用于控制活动图中的并发流程，确保在继续执行下一个活动之前，所有并行活动都已完成。
分叉/汇合节点用于表示活动图中的并发流程的开始和结束。
UML考试题及标准答案
UML考试题及答案————————————————————————————————作者：————————————————————————————————日期：2第 3 页UML 统一建模一、选择题 (共40分，每小题2分)1、下面的模型图中，哪个能正确表示“1个教师可以指导0个到多个学生的论文，1个学生必须有1个教师指导其论文” 的意思（ C ）2、计算机由CUP 、内存、硬盘、显示器、鼠标等构成，那么计算机类和鼠标类之间的关系是（ C ）A 继承关系B 关联关系C 聚合关系D 依赖关系 3、下面（ B ）图形表示依赖关系。
4、关于UML ，下面说法正确的是（ D ）A UML 是一种面向对象的建模方法。
B UML 是一种形式化的语言，使用UML 建立的模型可被计算机编译执行。
C UML 是一种面向对象的编程语言。
StudentTeacher10..nATeacherStudent0..n1BTeacherStudent10..nC TeacherStudent0..n1DA B CDD UML是一种面向对象的建模语言，但不是建模方法。
5、顺序图和交互图的关系，类似与下面的哪种关系（C ）A 类和对象的关系B 类和参与者关系C Java和编程语言的关系D UML和Java的关系6、要对一个企业的工作流程建模，下面4种图中的（B ）是最重要的。
A 交互图B 活动图C 状态图D 类图7、关于参与者，错误的说法是（C ）A 参与者是与所建立的系统交互的人或物。
B 参与者可以是实际的人，也可以其他系统。
C 参与者是系统的一部分，是用例图的重要组成部分。
D 参与者之间可以存在泛化关系。
8、UML中关联的多重性是指（B ）A 一个类有多个方法被另一个类调用。
B 一个类的实例对象能够与另一个类的多少个实例对象相关联。
C 一个类的某个方法被另一个类调用的次数。
D 两个类所具有的相同的方法和属性。
9、关于类图的说法正确的是（A ）A 类图分为3个层次：对象层、特征层和关系层，其中对象层给出系统中所有反映问题域和系统责任的对象。
