1万吨年乙叉降片烯（ENB）一、项目概况（一）项目名称：年产1万吨乙叉降片烯（ENB）项目（二）项目预计投资总额：项目投资估算约40000万元。
（三）合作方式：独资（四）主要建设内容：生产装置占地30000平方米，主要建设生产厂房、生产线及辅助设施。
（五）项目建设背景：亚乙基降冰片烯（ENB）又称乙叉降冰片烯，主要用于乙丙橡胶（EPM）的第三单体，制成乙烯-丙烯-非共轭二烯三元共聚橡胶（EPDM），它能很好的改善EPM的硫化性能和机械脆性。
EPDM具有优良的抗老化、耐侵蚀和电绝缘性能，使其在各种非轮胎橡胶制品中的用量占第一位，橡胶原料中ENB所占比例约为7%。
市场前景良好。
二、项目建设规模与产品方案（一）建设规模：年产1万吨乙叉降片烯（ENB）（二）产品方案：1万吨/年乙叉降冰片烯（ENB），年操作时间8000小时。
产品方案表序号名称规格数量(104t/a)备注一主产品1 ENB 98.5%(wt) 1二副产品1 乙烯基环己烯(VCH) 0.42642 四氢化茚(THI) 0.17363 重组份0.07 按燃油处理（三）工艺技术方案：以丁二烯和双环戊二烯为原料制备ENB主要有以下两种工艺路线：一种制备方法是以丁二烯为原料，经氯化制得3-氯-1-丁烯，再与环戊二烯加成得5-（1-氯乙基）-2-降冰片烯，最后用氧化钙脱去盐酸而得产品。
另一种制备方法是用环戊二烯（或双环戊二烯）和1,3-丁二烯经第尔斯-阿尔德（Diels-Alder）反应得到乙烯基降冰片烯，再经异构化反应生成亚乙基降冰片烯。
由于第一种方法工艺流程长、物料有腐蚀性，使得装置投资高，而且三废排放量大，基本已淘汰。
目前的工艺技术主要是以第二种为主。
（四）主要设备选择：建议引进国外大型设备。
三、市场分析（一）产品市场现状与预测：目前，国外只有美国、日本、英国3个国家生产ENB。
2007年世界ENB生产能力达到了11万吨/年。
2005年吉林市大宇化工有限公司2000吨/年ENB生产装置建成投产，成为国内唯一一家ENB生产企业，年产量约150吨，产品供应吉林石化乙丙橡胶装置。
乙叉降冰片烯的生产技术与市场
大学化学工艺专业 ， 硕士， 工程师 ， 现 从 事碳五 工 艺研 究工
作。
第 ２期 （ ２ ０ １ ４ ）
姚亚娟等 ．乙叉 降冰片烯 的生产技术与市场
物 质 的量 比 １ ： １ ， 反 应 时间 ３ ｈ ， 结果 Ｖ Ｎ Ｂ收 率 为
２ ４ ． ６ ８ ％， Ｖ Ｎ Ｂ选 择 性 为 ７ １ ． ８ ３ ％（ 结果 按 Ｄ Ｃ Ｐ Ｄ
ＥＮＢ
目前 Ｅ Ｎ Ｂ的合成 主要 采 用 由 Ｃ Ｐ Ｄ或 双 环 戊
二烯 （ Ｄ Ｃ Ｐ Ｄ） 与丁 二烯 在 溶剂 中进行 加 成 反应 生 成Ｖ Ｎ Ｂ， 然 后对 Ｖ Ｎ Ｂ进 行 精 馏 提 纯 ， 最 后 进 行 Ｖ Ｎ Ｂ异构化 生成 Ｅ Ｎ Ｂ的工艺 。 原料 Ｃ Ｐ Ｄ在 低 温 时 以 其 稳 定 的 二 聚 体——
石 油 化 工 技 术 与 经 济
Ｔｅ ｃ ｈｎ ｏ ｌ ｏ ｇ ｙ ＆ Ｅｃ ｏ ｎｏ ｍｉ ｃ ｓ ｉ ｎ Ｐｅ ｔ ｒ ｏ ｃ ｈｅ ｍｉ ｃ ａ ｌ ｓ
第３ ０ 卷
第２ 期
２ ０ １ ４ 年 ４ 月
乙叉 降冰 片烯 的生 产技 术 与 市 场
姚 亚娟 徐 刚 杨 祖 寿 孙 超
关键 词 ： 乙叉 降 冰 片烯 研究 市场 前 景 中图 分 类 号 ： Ｔ Ｑ ３ ３ ０ ． ３ ４ 文 献标 识码 ： Ａ
文章编号： １ ６ ７ ４—１ ０ ９ ９ （ ２ ０ １ ４ ） ０ ２— ０ ０ ５ ８—０ ４
乙叉 降 冰片烯 （ Ｅ Ｎ Ｂ ） ， 又 名 ５一亚 乙基 一 ２一 降冰片烯 或 ５一乙叉 基 双 环 ［ ２ ， ２ ， １ ］ 庚 一２一烯 ， 目前主要 作 为单体用 于 三元 乙丙 橡 胶 （ Ｅ Ｐ Ｄ Ｍ） 合 成 。与其 他 第 三 单 体 相 比 ， Ｅ Ｎ Ｂ具 有 聚 合 活 性 高、 产品硫 化 速度 快 及 二 次反 应 少 等优 点 ， 是 Ｅ Ｐ Ｄ Ｍ 的首选 第 三 单 体 。近 年来 ， Ｅ Ｎ Ｂ的应 用 进
纳米氧化锌对EPDM绝热层中残留硬脂酸含量的影响
纳米氧化锌对EPDM绝热层中残留硬脂酸含量的影响陈馨;何永祝;周俊;王明超;陈雯【摘要】研究了(200±10)、(90±10)、(50±10)、(30±10)nm四种纳米氧化锌和普通氧化锌对三元乙丙(EPDM)绝热层硫化后胶片中残留硬脂酸含量的影响.结果表明,随着纳米氧化锌比表面积增大,绝热层硫化后胶片中残留硬脂酸含量明显下降,且只有比表面积大于普通氧化锌的纳米氧化锌,才对绝热层中残留硬脂酸含量具有改善效果.此外,含有较大比表面积的(30±10)nm氧化锌的绝热层硫化后残留硬脂酸含量仅为其他胶片的43.48％～50.84％.因此,采用比表面积较大的纳米氧化锌材料有利于促进氧化锌与硬脂酸的反应完全,降低EPDM绝热层中残留硬脂酸含量,改善绝热层界面粘接性能.【期刊名称】《固体火箭技术》【年(卷),期】2019(042)004【总页数】6页(P534-538,545)【关键词】EPDM绝热层;纳米氧化锌;硬脂酸【作者】陈馨;何永祝;周俊;王明超;陈雯【作者单位】湖北航天化学技术研究所,襄阳 441003;湖北航天化学技术研究所,襄阳 441003;湖北航天化学技术研究所,襄阳 441003;湖北航天化学技术研究所,襄阳441003;湖北航天化学技术研究所,襄阳 441003【正文语种】中文【中图分类】V2550 引言三元乙丙(EPDM)绝热材料主要以EPDM橡胶为基体，掺入阻燃剂、纤维和无机填料等助剂，具有密度低、耐烧蚀、耐老化、良好的隔热性能和优异的力学性能等特点，因此作为固体火箭发动机内绝热层得到了广泛应用[1]。
ZnO是胶料中应用最广的硫化活性剂之一，除了对硫化过程中化学交联键的形成速度、类型和数量产生重要影响外，还具有提高胶料耐热、耐磨的作用，在橡胶中极易混入，但分散极难，而硬脂酸作为一种增塑剂，不仅与EPDM橡胶具有良好的互容性，还能与氧化锌反应生成可溶于胶料的硬脂酸锌，促使其在胶料中均匀分散[2]。
操作指南
前言50000吨/年的EPDM工厂基于溶液聚合技术设计。
装置可以生产二元橡胶（乙烯-丙烯），三元共橡胶（乙烯-丙烯-ENB）和充油橡胶。
罐区、化学品配制和供料、ENB精馏单元以及辅助设施按两条线公用设计，其他单元从聚合到后处理包装单元按两条线平行设计，可以单条线先建设、开车。
一线和二线的设备编号分别为“1×××”和“2×××”编制，公用部分编号的第一个数字为“0”。
工艺过程的描述，仅说明一条线和公用部分。
通用的安全方面的建议：虽然装置中有许多易燃物质，但是只要有必要的安全措施保障是没有危险的。
操作和维护人员必须熟悉和掌握装置工艺和物料的安全规章制度，熟悉安全操作知识。
对操作人员来讲注意安全和操作规程、有毒有害物质的主要参数表也很重要，以及每种产品的安全数据表，装置的安全制度。
在安全操作过程中药牢记下面的建议，无论如何要理解这些都是装置通用的安全制度。
1、由于下面的一些原因会导致危险情况出现①．设备中存在易燃的或有毒的物质。
②．装置中一些液体物质泄漏到大气中，这些气相物质比空气重，就会在装置地势较低的地面聚集。
因为混有空气可能会引起火灾或爆炸。
要尽量避免气相聚集和出现着火源。
③．完成线存在粉尘燃烧或爆炸的危险。
2、必须要检查保护系统的能效，检查并投用备用系统。
绝对不能出现不使用垫片的现象。
3、尽管管线和设备通常都设有安全阀保护，但也绝不能在它们充满液相或液相中含有轻组分时将其隔离，可能因为气化或受热引起超压。
4、处于安全考虑，在隔离设备时要在管线上加盲法兰防止污染密闭区域，防止发生爆炸、中毒或窒息现象。
5、在操作有毒介质时，人员必须遵守安全规范。
6、要定期检查设备，防止由于热点或不规范的情形引发危险。
防止离心泵特别是危险介质的离心泵发生气蚀。
7、用探测器或肥皂水检查碳氢化合物的泄漏。
8、用二氧化碳干灭火器可以扑灭小火灾。
更多大的火灾要靠切断火灾源头和冷却周围设备来灭火。
EPDM的合成及结构特性

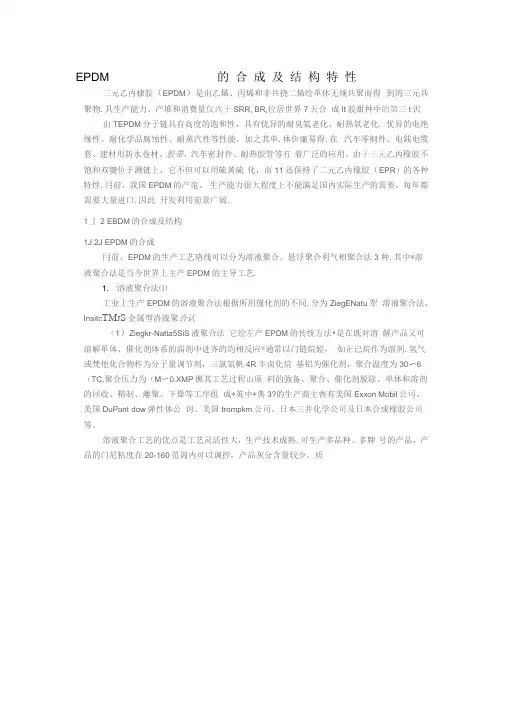

EPDM的合成及结构特性三元乙内棣胶（EPDM）是由乙烯、丙烯和非共挠二烯绘单休无规共聚而得到的三元共聚物.具生产能力、产堆和消费量仅次于SRR, BR,位居世界7天合成It胶甜种中的第三t沢由TEPDM分子链具有高度的饱和性，具有优异的耐臭氧老化、耐热氧老化. 优异的电绝缘性、耐化学品腐蚀性、耐蒸汽性等性能，加之其单.体价廉易得.在汽车零舸件、电銭电缆套、建材用防水卷材、胶带、汽车密封件、耐热胶管等冇着广泛的应用。
