电压特性74MOS结构的阈值电压半导体器件物理半导体表面
单位面积所具有的表面态的数目。cm-2 表面费米能级 (EF)S 载流子填充表面能级的状态。 电子填充带负电； 空穴填充带正电。
半导体器件物理
第七章 半导体表面特性及MOS电容 内表面 真实表面存在天然氧化层，
半导体与天然氧化层的交界面；
内表面能级密度比原子密度小好几个数量级。 外表面 天然氧化层与外界接触的交界面。
在人工生长的二氧化硅层中存在着一些可移动 的正电荷，它们主要是沾污氧化层的一些离子。刚 沾污时，这些正离子都在氧化层的外表面上。在电 场及温度的作用下，它们会漂移到靠近硅-二氧化硅 界面处，在硅的表面处感应出负电荷，对器件的稳 定性有很大的影响。其中最主要的是钠离子（Na+）， 它在二氧化硅中进行漂移的激活能很低，因此危害 很大。
MOS结构中C-V曲线揭示了
氧化层等器件质量性能 阈值电压表征半导体表面反型状态， 它是MOS器件的基础
半导体器件物理
7.1 半导体表面和界面结构
第七章 半导体表面特性及MOS电容
半导体器件的特性与半导体表面特征性质有 特别重要的联系。在超、特大集成电路迅速发展 的今天，半导体器件的制造相当多是在很薄的一 层表面内完成的（几个微米甚至更小），因而， 如何有效控制和完善半导体的表面质量，从而进 一步利用半导体表面效应，可用来制造例如MOS （金属-氧化物-半导体）器件、CCD（电荷耦合器 件）、LED（发光二极管）、LCD（液晶显示）、 半导体激光等表面发光器件，以及太阳能电池等 表面感应器件。
半导体器件物理
第七章 半导体表面特性及MOS电容 理想表面（清洁表面）
原子完全有规则排列所终止的一个平面。 表面排列整齐的硅原子与体内的硅原子形 成共价键，但由于表面价键处于所谓“悬挂键” 的空置状态，其状态极其不稳定，表面很容易 吸附一些其他原子例如空气中的氧原子而形成 氧化层。
半导体器件物理
半导体器件物理
第七章 半导体表面特性及MOS电容 固定正电荷
实验表明硅-二氧化硅界面附件的二氧化硅一侧内存在一些固 定正电荷，它们大致分布在近界面100Å的范围内。对半导体表面 的电性质有重要的影响。其特点可总结分析如下： （1）固定电荷与氧化层厚度、半导体掺杂浓度、掺杂类型无关； （2）固定电荷受不同晶向影响而变化，其密度（111）表面最大， （100）表面最小，两者比例大约为3：1； （3）固定电荷密度与氧化条件（如氧化气氛、炉温）紧密相关， 温度上升固定电荷密度则近似线性下降。值得注意，当氧化过程 中经过不同温度条件生长氧化层，其固定电荷由最终温度决定； （4）氧化过硅片在氩气或氮气气氛中退火（加热）足够长的时间， 不管其生长氧化层温度高还是低，总可以获得最小固定电荷密度 值。
半导体器件物理
第七章 半导体表面特性及MOS电容 界面陷阱（界面态）
界面陷阱一般分布于整个禁带范围内，有的甚至 可以高于导带底（EC）和低于价带顶（EV）。 界面陷阱可以是施主型的，也可以是受主型的。 产生界面陷阱主要由于半导体表面的不完全化学 键或所谓“悬挂键”引起的。界面价键在形成氧化层 时，没有被饱和而悬挂着，就会变成界面陷阱。
半导体器件物理
第七章 半导体表面特性及MOS电容
第 章 半导体表面特性及MOS电容
7.1 半导体表面和界面结构
7
7.2 表面势
7.3 MOS结构的电容—电压特性 7.4 MOS结构的阈值电压
半导体器件物理
第七章 半导体表面特性及MOS电容
● —— 本章重点
硅-二氧化硅界面中存在的 不利因素和消除措施
半导体Байду номын сангаас件物理
第七章 半导体表面特性及MOS电容
先生长的氧化层却是留在外表面，而后生长的氧化层则是留在与 硅接触的内表面，即界面处，这也就是界面处固定电荷为什么由最终 氧化温度决定的道理（氧化温度越低，固定正电荷密度越大）。减少 固定电荷的标准工艺，即在惰性气体中退火，图中可见它的QF（单位 栅面积固定电荷）值最小。
半导体器件物理
第七章 半导体表面特性及MOS电容
硅-二氧化硅界 面，二氧化硅层中， 存在一些严重影响 器件性能的因素， 主要是氧化层中可 动离子，固定氧化 层电荷，界面陷阱， 以及辐射、高温高 负偏置应力会引起 附加氧化层电荷的 增加等。
半导体器件物理
第七章 半导体表面特性及MOS电容 可动离子
半导体器件物理
第七章 半导体表面特性及MOS电容 快态能级
在毫秒甚至更短的时间内完成与体内交换电子。（内表面）
慢态能级 需较长时间完成与体内交换电子。（外表面）
半导体器件物理
第七章 半导体表面特性及MOS电容 Si-SiO2界面的结构
利用热生长或化学汽相淀积人工生长的SiO2可 有厚达几千埃（10-10m），外表面能级几乎无法与 体内交换电子， Si-SiO2界面有别于理想表面和真 实表面，慢态能级和外界气氛对半导体内的影响 很小。 SiO2常用作MOS结构中的绝缘介质层，器件 有源区之间场氧化隔离，选择掺杂的掩蔽膜，钝 化保护膜等。
第七章 半导体表面特性及MOS电容 真实表面
用物理或化学方法形成的半导体表面，暴 露在空气中，存在氧化层或吸附其他原子。 表面存在“悬挂键”，对电子有受主的性 质，存在一些可以容纳电子的能量状态，称为 “表面能级”或“表面态”。 表面能级在禁带中靠近价带顶的位置，准 连续。
半导体器件物理
第七章 半导体表面特性及MOS电容 表面能级密度
半导体器件物理
第七章 半导体表面特性及MOS电容
为了防止和去掉钠离子沾污的影响，除了严格执行 工艺规定防止离子沾污外，提高制备材料（如化学试剂、 气体等）的纯度，改进工艺装备和方法，是获得稳定的 MOS器件的重要手段。目前有两种工艺被广泛应用：磷 稳定化和氯中性化。 磷稳定化即二氧化硅外部形成磷硅玻璃，扩散中可动 钠离子总是进入氧化层中的富磷区，一旦离子被陷在磷 硅玻璃中，即使回到室温，它仍会保持被陷状态，保证 二氧化硅内碱金属离子最小状态。 氯中性化在即生长二氧化硅层时，将少量氯化合物 一起反应生成一种新的材料，它是位于氧化层-硅界面的 氯硅氧烷，当钠离子迁移到氧化层-硅界面时会被陷住中 和，实现稳定化。
MOS器件阈值电压
Qb max ( y ) 2q 0 si N B ( 2 F V y VSB )
because
VGB VGS VSB
使沟道任意一点强反型时的栅源电压为
Qb max ( y ) VGS VFB 2 f V y Cox
阈值电压定义为源端反型时的栅源电压：
Xd max
x
注入剂量，单 位面积（每平 方厘米）离子 数目
阈值电压的设计（3）
Delta近似：认为是在氧化层－半导体界面引入 附加的固定电荷，类似氧化物固定电荷的分析， 可以得到由于注入引起的阈值电压的漂移为：
QI qDI V T C ox C ox
＋：注入受主杂质，B －：注入施主杂质，P
MOSFET与MOS电容的不同（3）
VGS>VT
Channel S
VDS>0
IDS
n+
p-substrate
n+
B
VBS
NMOS 反型层和耗尽区
MOSFET电压－电荷关系
VGB VFB Qs ( y ) s ( y ) C ox
s ( y )、 Qs ( y ) ？
如何得到
在一定的近似条件下求解二维泊松方程：
s ( y ) 2F VCB ( y )
定义VY为沟道Y点相对于源端的电势：
Vy VCB (Y ) VSB
0 VY VDS
Y 0 Y L
thus
s ( y) 2 f Vy VSB
MOSFET的表面势（4）
强反型时的栅体电压为
VGB VFB 2 f V y VSB Qb max ( y ) C ox
影响阈值电压的因素： Tox
第十章-MOSFET基础(1)(MOS结构-CV特性)精选全文
11.1 MOS电容
空间电荷区厚度:表面耗尽情形
费米势
半导体体内费米能 级与禁带中心能级 之差的电势表示
P
表面势 s ：是半 导体体内与表面 之间的势垒高度； 是横跨空间电荷 层的电势差。
P型衬底
如何推出？
表面空间电 荷区宽度
P181
采用单边突变结的
耗尽层近似
12
10.1 MOS电容 空间电荷区厚度:表面反型情形
栅压频率的影响
43
小节内容
理想情况CV特性
CV特性概念 堆积平带耗尽反型下的概念 堆积平带耗尽反型下的计算
频率特性
高低频情况图形及解释
44
10.2.3固定栅氧化层电荷和界面电荷效应
对MOS的C-V的影响主要有两种： （1）固定栅氧化层电荷 （2）氧化层-半导体界面电荷
电容-电压特性
平带
37
10.2 C-V特性
堆积状态
加负栅压，堆积层电荷能够跟得上
栅压的变化，相当于栅介质平板电
容
栅氧化层 电容：
C' (acc)
Cox
ox
tox
平带 本征
38
10.2 C-V特性
平带状态
所加负栅压正好等于平带电压VFB，使 半导体表面能带无弯曲
C'FB
tox
ox ox kT
tox e
| QSD 'max | eNd xdT
Cox ox / tox
VFB ms Q'ss / Cox
ms
m '( '
Eg 2e
fn
)
31
10.1 MOS电容 10.1.6表面反型层电子密度与表面势的关系
半导体表面特性及MOS电容
第七章 半导体表面特性及MOS电容 电离陷阱
固态器件中辐射损伤一直是航空和军事应用上碰到 的主要问题。有些损伤会直接导致失效，而更多的可能 使器件和系统退化，影响其性能和使用。 辐射损伤的主要过程：首先在氧化层中产生电子空穴对，其一部分会立刻复合，剩余部分在氧化层中电 场作用下分离，电子和空穴沿相反方向加速，由于电子 的迁移率比空穴大，电子会迅速离开氧化层（纳秒数量 级），而空穴由于跃迁一段时间后到达Si-SiO2界面，它 会与来自硅的电子复合或在深能级处被陷住，一旦陷住 后，就类似于固定电荷（称之为电离陷阱）。同时，辐 射还能增加界面态。
半导体器件物理
第七章 半导体表面特性及MOS电容
半导体器件物理
第七章 半导体表面特性及MOS电容
热退火可以很容易地去除如离子注入、电 子束蒸发、等离子溅射等工艺过程中的辐射损 伤，但制备后的器件中实际恢复是相对有限的， 因此更可取的方法是对器件进行“加固”。 例如：栅氧化温度低于1000℃来加固氧化 层，使辐射的敏感度降低。铝屏蔽加固可阻止 大多数空间带能粒子，并增大MOS场效应管的 阈值电压，减弱辐射造成栅电压变化对阈值电 压的影响。
半导体器件物理
第七章 半导体表面特性及MOS电容
硅-二氧化硅界 面，二氧化硅层中， 存在一些严重影响 器件性能的因素， 主要是氧化层中可 动离子，固定氧化 层电荷，界面陷阱， 以及辐射、高温高 负偏置应力会引起 附加氧化层电荷的 增加等。
半导体器件物理
第七章 半导体表面特性及MOS电容 可动离子
半导体器件物理
第七章 半导体表面特性及MOS电容
（1）界面陷阱密度在（111）表面最大，在（100）表 面最小，禁带中央其界面态比例大约为3：1；
（2）界面陷阱在干氧气氛中氧化后，其密度较高，禁 带中央为1011~1012/cm2· eV，氧化温度越高，界面态密度 越大； （3）在较低温度（≤500℃）含氢气气氛中退火可以 减小界面态密度，禁带中央为≤1010/cm2· eV，但是在惰 性气氛高温（≥600℃）下退火却不能降低； （4）界面陷阱密度在禁带中央的区域基本不变，在靠 近价带顶和导带底边缘增长很快。且数目相等、电性相 反，即导带下应该是施主型界面态，价带上应该是受主 型界面态。

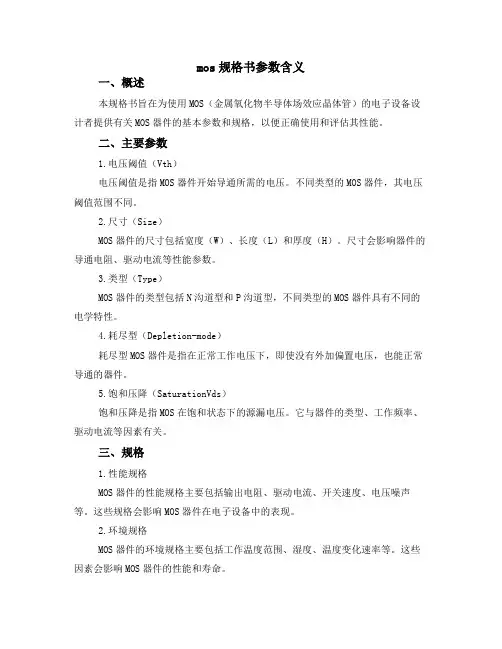

mos规格书 参数含义
mos规格书参数含义一、概述本规格书旨在为使用MOS（金属氧化物半导体场效应晶体管）的电子设备设计者提供有关MOS器件的基本参数和规格，以便正确使用和评估其性能。
二、主要参数1.电压阈值（Vth）电压阈值是指MOS器件开始导通所需的电压。
不同类型的MOS器件，其电压阈值范围不同。
2.尺寸（Size）MOS器件的尺寸包括宽度（W）、长度（L）和厚度（H）。
尺寸会影响器件的导通电阻、驱动电流等性能参数。
3.类型（Type）MOS器件的类型包括N沟道型和P沟道型，不同类型的MOS器件具有不同的电学特性。
4.耗尽型（Depletion-mode）耗尽型MOS器件是指在正常工作电压下，即使没有外加偏置电压，也能正常导通的器件。
5.饱和压降（SaturationVds）饱和压降是指MOS在饱和状态下的源漏电压。
它与器件的类型、工作频率、驱动电流等因素有关。
三、规格1.性能规格MOS器件的性能规格主要包括输出电阻、驱动电流、开关速度、电压噪声等。
这些规格会影响MOS器件在电子设备中的表现。
2.环境规格MOS器件的环境规格主要包括工作温度范围、湿度、温度变化速率等。
这些因素会影响MOS器件的性能和寿命。
3.安全规格MOS器件的安全规格主要包括绝缘电阻、泄露电流、耐压强度等。
这些规格保证了在使用MOS器件时的安全。
四、参数含义以下是一些重要参数的具体含义：1.阈值电压（Vth）：阈值电压决定了MOS晶体管从截止状态到导通状态的转变电压。
它通常与MOS晶体管的类型和结构有关。
2.最大工作频率（fmax）：表示晶体管在工作时能达到的最大开关频率。
这个值通常会受到其它性能参数的影响，如饱和压降、导通电阻等。
3.输出电阻（Rdson）：表示源极与漏极之间的直流电阻，代表了晶体管在导通状态下的功耗大小。
4.驱动电流（Ids）：表示晶体管在常温下能够输出的最大电流。
这个值通常会受到其它性能参数的影响，如尺寸、阈值电压等。
5.工作温度范围（Tj）：表示晶体管可以在多少摄氏度下正常工作，通常以摄氏度为单位表示。
mos管关断阈值电压
mos管关断阈值电压摘要：一、mos管的基本概念和特性二、mos管的关断阈值电压三、关断阈值电压的影响因素和应用四、如何测量和优化mos管的关断阈值电压五、结论正文：一、mos管的基本概念和特性MOS管（Metal-Oxide-Semiconductor Field-Effect Transistor，金属氧化物半导体场效应晶体管）是一种广泛应用于集成电路（IC）中的半导体器件。
它具有高输入阻抗、低噪声、低失真等优点，因此在电子设备中发挥着重要作用。
MOS管的特性主要取决于其工作电压、阈值电压、沟道长度等因素。
二、mos管的关断阈值电压在MOS管中，关断阈值电压（Vth）是一个关键参数。
它是指在栅源电压（Vgs）达到一定值时，MOS管从关断状态转变为导通状态的电压。
换句话说，当Vgs大于Vth时，MOS管开始导通，允许电流流过；当Vgs小于Vth 时，MOS管处于关断状态，电流不会流过。
三、关断阈值电压的影响因素和应用关断阈值电压Vth受多种因素影响，包括半导体材料的性质、沟道长度、栅氧化层厚度等。
在实际应用中，优化MOS管的Vth具有重要意义。
较低的Vth可以降低功耗、提高开关速度，但同时也可能引入噪声和失真。
较高的Vth则有利于降低噪声和失真，但可能增加功耗和影响开关速度。
四、如何测量和优化mos管的关断阈值电压测量MOS管的关断阈值电压Vth通常采用半导体参数测试仪、脉冲发生器等设备。
在实验室环境中，可以通过改变栅源电压Vgs，观察漏极电流Id的变化，从而确定Vth。
在实际应用中，可以通过以下方法优化MOS管的Vth：1.选择合适的半导体材料：不同材料的半导体具有不同的Vth特性，可根据具体应用选择适合的材料。
2.调整沟道长度：较短的沟道长度可以降低Vth，但同时可能引入短沟道效应，影响器件稳定性。
3.优化栅氧化层厚度：较薄的栅氧化层可以降低Vth，但可能增加漏极电流和噪声。
4.采用先进的制造工艺：先进的制造工艺有助于降低Vth，同时提高器件性能。

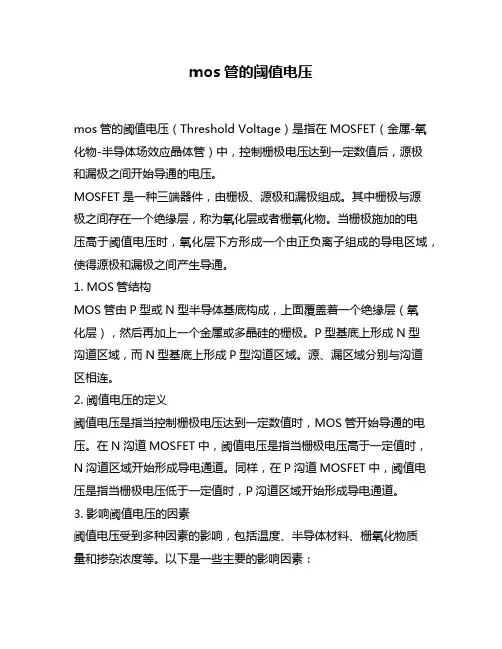

mos管的阈值电压
