工字钢规格型号大全发布时间：2008-10-09 作者：- 来源：中国五金网信息中心Tags:槽钢定义：槽钢是截面为凹槽形的长条钢材。
其规格表示方法，如a*b*c(这里的a，b，c仅代表字母，无其他含义，和下面字母无关系），表示腰高为a毫米，腿宽为b毫米的槽钢，腰厚为c毫米的槽钢，或称(a/10)#槽钢。
腰高相同的槽钢，如有几种不同的腿宽和腰厚也需在型号右边加a b c 予以区别，如25a# 25b# 25c#等。
槽钢分普通槽钢和轻型槽钢。
热轧普通槽钢的规格为5-40#。
经供需双方协议供应的热轧变通槽钢规格为6.5-30#。
槽钢主要用于建筑结构、车辆制造和其它工业结构，槽钢还常常和工字钢配合使用。
槽钢规格型号及理论重量表：规格(mm) 型号单重（kg/m) 50*37*4.5 5# 5.4463*40*4.8 6.3# 6.63565*40*4.8 6.5# 6.780*43*5 8# 8.045100*48*5.3 10# 10.007120*53*5.5 12# 12.37140*60*8 14#A 14.53140*60*8 14#B 16.73160*63*6.5 16#A 17.23160*65*8.5 16#B 19.755180*68*7 18#A 20.17180*70*9 18#B 23200*73*7 20#A 22.637200*75*9 20#B 25.777220*77*7 22#A 24.999220*79*9 22#B 28.453240*78*7 24#A 26.86240*80*9 24#B 30.628250*78*7 25#A 27.41250*80*9 25#B 31.335270*82*7.5 27#A 30.838270*84*9.5 27#B 35.077280*82*7.5 28#A 31.427280*84*9.5 28#B 35.823300*85*7.5 30#A 34.463300*87*9.5 30#B 39.173320*88*8 32#A 38.083320*90*10 32#B 43.107360*96*9 36#A 47.814360*98*11 36#B 53.466400*100*10.5 40#A 58.928400*102*12.5 40#B 65.208角钢型号：2007-06-06 12:47角钢型号：规格型号材质规格型号材质25*25*3 Q235B 90*90*7 Q235B30*30*3 Q235B 90*90*8 Q235B30*30*4 Q235B 90*90*9 Q235B38-*38*3 Q235B 90*90*10 Q235B 38*38*4 Q235B 100*100*8 Q235B 40*40*3 Q235B 100*100*9 Q235B 40*40*4 Q235B 100*100*10 Q235B 40*40*5 Q235B 100*100*12 Q235B 50*50*4 Q235B 125*125*8 Q235B 50*50*5 Q235B 125*125*10 Q235B 56*56*5 Q235B 125*125*12 Q235B 56*56*6 Q235B 140*140*10 Q235B 63*63*5 Q235B 140*140*12 Q235B 63*63*6 Q235B 140*140*14 Q235B 70*70*5 Q235B 160*160*10 Q235B 70*70*6 Q235B 160*160*12 Q235B 70*70*7 Q235B 160*160*14 Q235B 75*75*5 Q235B 160*160*16 Q235B 75*75*6 Q235B 180*180*12 Q235B 75*75*7 Q235B 180*180*14 Q235B80*80*6 Q235B 200*200*12 Q235B80*80*7 Q235B 200*200*14 Q235B80*80*8 Q235B类别：默认分类 | 添加到搜藏 | 浏览(6919) | 评论(0)上一篇：角钢的概述、种类及规格、定义下一篇：板是钢材四大品种（板、管、型、丝）之一，在发达国家，钢板产量占钢材生产总量50％以上，随着我国国民经济的发展，钢板生产量逐渐增长。
工字钢hw、hm、hn、h型钢的差别简介[宝典]

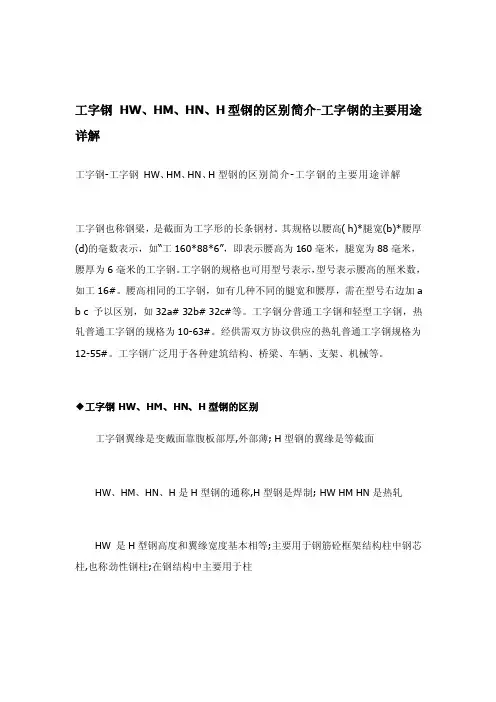

![工字钢hw、hm、hn、h型钢的差别简介[宝典]](https://img.taocdn.com/s3/m/41efc8352bf90242a8956bec0975f46527d3a7ab.png)
工字钢HW、HM、HN、H型钢的区别简介-工字钢的主要用途详解工字钢-工字钢HW、HM、HN、H型钢的区别简介-工字钢的主要用途详解工字钢也称钢梁，是截面为工字形的长条钢材。
其规格以腰高( h)*腿宽(b)*腰厚(d)的毫数表示，如“工160*88*6”，即表示腰高为160毫米，腿宽为88毫米，腰厚为6毫米的工字钢。
工字钢的规格也可用型号表示，型号表示腰高的厘米数，如工16#。
腰高相同的工字钢，如有几种不同的腿宽和腰厚，需在型号右边加a b c 予以区别，如32a# 32b# 32c#等。
工字钢分普通工字钢和轻型工字钢，热轧普通工字钢的规格为10-63#。
经供需双方协议供应的热轧普通工字钢规格为12-55#。
工字钢广泛用于各种建筑结构、桥梁、车辆、支架、机械等。
◆工字钢HW、HM、HN、H型钢的区别工字钢翼缘是变戴面靠腹板部厚,外部薄; H型钢的翼缘是等截面HW、HM、HN、H是H型钢的通称,H型钢是焊制; HW HM HN是热轧HW 是H型钢高度和翼缘宽度基本相等;主要用于钢筋砼框架结构柱中钢芯柱,也称劲性钢柱;在钢结构中主要用于柱HM 是H型钢高度和翼缘宽度比例大致为1.33~~1.75 主要在钢结构中:用做钢框架柱在承受动力荷载的框架结构中用做框架梁;例如:设备平台HN 是H型钢高度和翼缘宽度比例大于等于2; 主要用于梁;◆工字钢的用途相当于HN型钢;1、工字型钢不论是普通型还是轻型的，由于截面尺寸均相对较高、较窄，故对截面两个主袖的惯性矩相差较大，因此，一般仅能直接用于在其腹板平面内受弯的构件或将其组成格构式受力构件。
对轴心受压构件或在垂直于腹板平面还有弯曲的构件均不宜采用，这就使其在应用范围上有着很大的局限。
2、h型钢属于高效经济裁面型材(其它还有冷弯薄壁型钢、压型钢板等)，由于截面形状合理，它们能使钢材更高地发挥效能，提高承裁能力。
不同于普通工字型的是h型钢的翼缘进行了加宽，且内、外表面通常是平行的，这样可便于用高强度螺桂和其他构件连接。
工字钢安装规范
工字钢安装规范篇一:工字钢挑架施工方案都市五期南区工程绍兴一建苏州分公司生产技术部2002年11月25日施工方案审批表编号:JS-J-03/2-FA- 01型钢悬挑外架施工方案一、悬挑外架搭拆与维护1、思路A、本方案仅针对高层。
B、本方案最高可挑十步架(住宅楼为六层)。
C、高层外架材料最多为20步架(即两道挑架，每道10步架)2、材料、人员A、采用φ48mm*3.5mm的钢管。
钢管必须符合要求，不得采用开裂、严重锈蚀的钢管。
B、扣件采用铸铁扣件，不得有脆裂、变形、滑丝及螺杆1螺丝不配套等现象。
扣件、螺杆必须清洗上油。
C、安全网、竹笆片必须符合要求，不得霉烂和严重破损，必须清洗或清理干净方可使用。
竹笆片须整齐，破损部分须修整。
D、钢管、扣件、螺杆、安全网、安全带等材料工具，必须规格统一，材质符合要求并有生产许可证、出厂合格证。
同时须具有当地所在省市颁发的准用证。
E、所有从事搭拆外架人员都必须持证上岗，戴好安全帽，系好安全带，并经交底后方可上岗。
F、托架采用14#热轧普通工字钢，材料进场时须有合格的相关质量证明材料。
3、架体A、架体不得使用弯曲、开裂、压扁、锈蚀严重的钢管，严禁使用变形、有裂纹、滑丝的扣件。
B、立杆排距?1500mm，架体步高1800-1850mm，宽800mm。
C、架体离外墙(或悬挑构件)250 mm，每层应设6根水2平杆(大横杆)，其中防护杆两根，踩脚杆四根。
小横杆伸出立杆100 mm。
D、立杆水平杆、接口必须参差布置，相邻立杆、水平杆接头错开。
E、架体搭设顺序为立杆(斜撑)?小横杆?水平杆?防护栏杆?剪刀撑?竹笆片。
所有杆件均用扣件连接，每个节点的螺杆、螺帽均要拧紧，竹笆片用18#绑扎丝绑扎牢固。
外架搭设应横平竖直且符合JGJ59----99国家建筑安全技术规范要求，节点做法详见《附图一----工字钢挑架立面施工示意图》、《附图二----工字钢梁详图》、《附图三----外架构造拉结点加工图》。
工字钢结构图
工字钢结构图工字钢也称钢梁，是截面为工字形的长条钢材。
其规格以腰高( h)*腿宽(b)*腰厚(t)的毫数表示，如“工160*88*6”，即表示腰高为160毫米，腿宽为88毫米，腰厚为6毫米的工字钢。
工字钢的规格也可用型号表示，型号表示腰高的厘米数，如工16#。
腰高相同的工字钢，如有几种不同的腿宽和腰厚，需在型号右边加a b c 予以区别，如32a# 32b# 32c#等。
工字钢分普通工字钢和轻型工字钢，热轧普通工字钢的规格为10-63#。
经供需双方协议供应的热轧普通工字钢规格为12-55#。
工字钢广泛用于各种建筑结构、桥梁、车辆、支架、机械等。
普瑞工字钢编辑本段工字钢HW HM HN H型钢的区别工字钢翼缘是变截面靠腹板部厚,外部薄; H型钢的翼缘是等戴面HW HM HN H是H型钢的通称,H型钢是焊制; HW HM HN是热轧HW 是H型钢高度和翼缘宽度基本相等;主要用于钢筋砼框架结构柱中钢芯柱,也称劲性钢柱;在钢结构中主要用于柱HM 是H型钢高度和翼缘宽度比例大致为~~ 主要在钢结构中:用做钢框架柱在承受动力荷载的框架结构中用做框架梁;例如:设备平台HN 是H型钢高度和翼缘宽度比例大于等于2; 主要用于梁;工字钢工字钢的用用途相当于HN型钢;1、工字型钢不论是普通型还是轻型的，由于截面尺寸均相对较高、较窄，故对截面两个主袖的惯性矩相差较大，因此，一般仅能直接用于在其腹板平面内受弯的构件或将其组成格构式受力构件。
对轴心受压构件或在垂直于腹板平面还有弯曲的构件均不宜采用，这就使其在应用范围上有着很大的局限。
2、h型钢属于高效经济裁面型材(其它还有冷弯薄壁型钢、压型钢板等)，由于截面形状合理，它们能使钢材更高地发挥效能，提高承裁能力。
不同于普通工字型的是h型钢的翼缘进行了加宽，且内、外表面通常是平行的，这样可便于用高强度螺桂和其他构件连接。
其尺寸构成合理系列，型号齐全，便于设计选用。
3、h型钢的翼缘都是等厚度的，有轧制截面，也有由3块板焊接组成的组合截面。
热轧普通工字钢焊接连接方案
目录一、概况 (2)二、编制依据 (2)三、热轧工字钢焊缝对接 (2)四、热轧工字钢加强钢板选取计算 (5)五、结果 (10)一、概况日常的施工当中，根据施工需求经常会对普通热轧工字钢截断和接长，需要对常用的热轧工字钢（Ⅰ18#、Ⅰ20#）进行焊缝对接作业，施工中截面对接以后（焊接），需要在腹板位置焊接钢板加强，用来弥补焊接作业质量不足对截面抵抗矩的削弱。
本方案以Ⅰ18#工字钢为例，通过计算选取两侧合适规格的板材进行焊接加强。
二、编制依据《钢结构工程施工质量验收规范》GB50205-2001；《钢结构设计规范》GB50017-2003；《建筑钢结构焊接技术规程》JGJ81-2002；三、热轧工字钢焊缝对接3.1焊接方法施工当中最为常见的焊接方法是手工电弧焊，通电后，在焊条与焊件间产生电弧，电弧的高温（可达到3000°C）将电弧周围的金属变成液态，形成熔池，同时高温也是焊条金属融化，滴落至熔池中，与焊件的熔融金属结合。
冷却后即形成焊缝。
焊条外包的药皮则在焊接过程中产生气体，保护电弧和容化金属，形成熔渣覆盖焊缝，防止空气中的有害气体与熔化金属接触，改善的焊缝的力学性能。
手工电弧焊优点是操作简便、焊接方便，但是焊缝带的质量有一定的缺陷，在焊接过程中产生于焊缝金属或附近热影响区刚才表面或者内部的缺陷。
常见的缺陷有裂纹、焊瘤、烧穿、电弧坑、气孔、夹渣、咬边、为熔合等。
焊缝缺陷的存在势必削弱焊缝的受力面积，在缺陷处引起应力集中，故对连接的强度、冲击韧性及冷弯性能等均有不利影响。
3.2焊缝等级确定《钢结构工程施工质量验收规范》GB50205-2001规定，焊缝质量等级分为一级、二级和三级；二级焊缝需要做超声波探伤检测，三级焊缝只要求对全部焊缝做外观检查。
《钢结构设计规范》GB50017-2003规定，①作用力垂直于焊缝长度方向的横向对接焊缝或T型对接与角接组合焊缝，受拉时为一级，受压时应为二级；②作用力平行于焊缝长度方向的纵向对接焊缝应为二级。
