2021中考物理一轮复习：欧姆定律 专项练习题汇编(含答案)
2021中考物理一轮复习：欧姆定律专项练习题汇编
考点一：探究电流与跟电压、电阻的关系
1.电压一定时，电流I与电阻R的函数图象大致是（）
2.冬冬和同学们在“探究电流与电阻的关系”的实验过程中,先将R1接入图甲所示的电路中,再依次将定值电阻R2、R3接入a、b两点间进行实验。
每次更换电阻后需将滑片P向________(选填¨左”或¨右”)端移动.以保持a、b两点间的电压不变。
他们根据测量数据描绘出了图乙所示的图像,分析图像可知,a、b两点间的电压为________Ⅴ;当电压一定时,通过导体的电流与导体的电阻成________。
3.小明同学在“探究通过导体的电流与电阻的关系”时，他用如图所示的电路进行实验，可供选择的定值电阻分别为1Ω、2.5Ω、5Ω、10Ω、15Ω、20Ω、25Ω。
实验中电阻R两端的电压始终保持3V不变，滑动变阻器的规格为“15Ω1A”。
（1）请用笔画线代替导线，将图中实物电路连接完整，要求滑动变阻器的滑片P向A端移动时接入电路的电阻变大。
（2）闭合开关后，小明发现电流表示数为0，电压表示数很大，故障原因可能是____ 。
（3）实验中，不能被选用的电阻为____ Ω。
（可多选）
（4）保证可用电阻均能正常进行实验，电源电压应该控制在____ 伏特之间。
考点二：欧姆定律
1.关于欧姆定律，下列说法正确的是（）
A．根据公式I=U/R可知，导体中的电流跟导体的电阻成正比
B．根据公式U=IR可知，当电流一定时，导体两端的电压与导体的电阻成正比
C．根据公式R=U/I可知，导体的电阻与导体两端电压和通过导体的电流有关
D．欧姆定律只是表示导体中的电流和导体两端的电压有关
2.某导体接在电路中，如果把该导体两端电压减少到原来的一半，保持温度不变．则导体的电阻和通过它的电流（）
A．都减少到原来的一半 B．都保持不变
C．电阻不变，电流减小到原来的一半 D．电阻不变，电流是原来的2倍
3.如图所示的电路图，开关S接到a时，电压表示数为9V，开关S接到b时，电压表示数为4V，下列说法不正确的是（）
A.电源电压为9V
B.灯L1两端的电压为4V
C.灯L2两端的电压为4V
D.灯L1和灯L2的总电压为9V
4.如图所示的电路，闭合开关，小灯泡正常发光。
若将小灯泡和电流表的位置互换，则闭合开关后的现象是（）
A.小灯泡不发光，电压表没有示数
B.小灯泡不发光，电流表没有示数
C.小灯泡正常发光．电压表没有示数
D.小灯泡正常发光，电流表没有示数
5.在如图所示电路中，闭合开关S，小灯泡发光，电压表有一定的示数。
过一会儿，发现小灯泡不发光，电压表示数几乎为电源电压。
已知电路只有一处故障，则下列判断正确的是（）
A．电压表短路 B．电流表短路 C．电阻R 断路 D．小灯泡灯丝断路
6.如图所示电路中，电源电压恒定，定值电阻R的阻值为10 Ω.闭合开关后，将滑动变阻器的滑片从某个位置向左滑动一段距离，使变阻器阻值减小了 5 Ω,电流表示数增加了0.04 A，则电压表示数的变化是（）
A. 增加了0.2 V
B. 减少了0.2 V
C. 增加了0.4 V
D. 减少了0.4 V
7.人体安全电压不高于36V，当通过人体的电流接近 30 mA时就会有生命危险。
据此可以推断，人体是（填“导体”或“绝缘体”），人体电阻约Ω。
考点三：电阻的测量
1.伏安法测电阻实验中，滑动变阻器不能起到的作用是（）
A．改变待测电阻两端的电压 B．改变电路中的电流
C．保护电路 D．改变待测电阻的阻值
2．一个标有“3.8V”的小灯泡，小明在1.2V下测出它的电阻，接着又将灯泡两端电压调到3.8V测出其电阻，小明发现后一次测出的电阻比第一次大得多，这是因为（）
A.实验方法不对
B.实验有误差
C.导体的电阻跟温度有关
D.实验出现错误
3．用电压表和电流表分别测定三个不同阻值的定值电阻R1、R2、R3所得出的电压与电流的关系图线分别如左图中的l、2、3三条直线所示。
根据图线可判断三个电阻中___ ____阻值最大；白炽灯泡用久了灯丝会变细，是由于钨丝在高温下发生了_____________的缘故
4.小英按图甲所示的电路图连接实验电路，测量电阻Rx的阻值．闭合开关S，调节滑动变阻器的滑片P后，观察到电压表和电流表的示数分别如图乙、丙所示，则电压表的示数为_____V，电流表的示数为_______A，。
中考物理《欧姆定律》专项练习题(附答案)
中考物理《欧姆定律》专项练习题(附答案)物理专项练习学校：__________ 姓名：__________ 班级：__________ 考号：__________一、填空题（共5题，总计0分）1．为测量阻值约10Ω的电阻，小龙设计并连接了如图所示电路，所使用的电源为两节干电池。
请指出他在电路设计和连接上存在的两个问题：①②。
2．如图所示，电源电压保持不变，开关S断开时，电压表示数为2V开关S闭合时，电压表示数为6V，那么电阻R1R2＝。
3．如图所示电路，灯泡L的灯丝电阻和电源电压均保持不变。
闭合开关S后，当滑动变阻器的滑片P位于ab中点时，灯泡L恰好正常发光在滑片P向b端移动的过程中，你将观察到的现象有：⑴⑵。
4．如图所示，已知电源电压为6V，电阻R1为10Ω。
闭合开关后，电流表示数为1A，则R2＝Ω，通过R2的电流等于A。
5．如图所示，电路中电流表A1与A2的示数之比为5：3，若R1＝30欧，则R2＝欧。
二、实验探究（共2题，总计0分）1．小明要研究“串联电路中导体两端电压与导体电阻阻值之间的关系”，他设计了如图所示的实验电路，并依次测量了每个已知阻值的定值电阻两端的电压，记录了如下表所示的实验数据。
请你对表格中的数据进行分析，归纳出导体两端电压与导体电阻阻值之间的关系是：。
R/Ω102030506070U/V2461012142．在“测量未知电阻R的阻值"实验中：(1)请你用笔画线代替导线把图10中的器材连接成实验电路。
(2)请把第二次测量时，图11所示的电压表和电流表示数填入表2中相应的空格。
表2次数123电压／V 1.1 2.3电流／A0.220.46(3)处理表2中所记录的各次实验数据，得出待测电阻R的阻值为Ω。
三、综合题（共2题，总计0分）1．小明做用伏安法测量小灯泡电阻的实验，小灯泡的额定电压为2.5V，已经连接如下图所示电路。
⑴同组的小琴又给他补接了两根导线使电路完整，请你将这两根导线画出来。

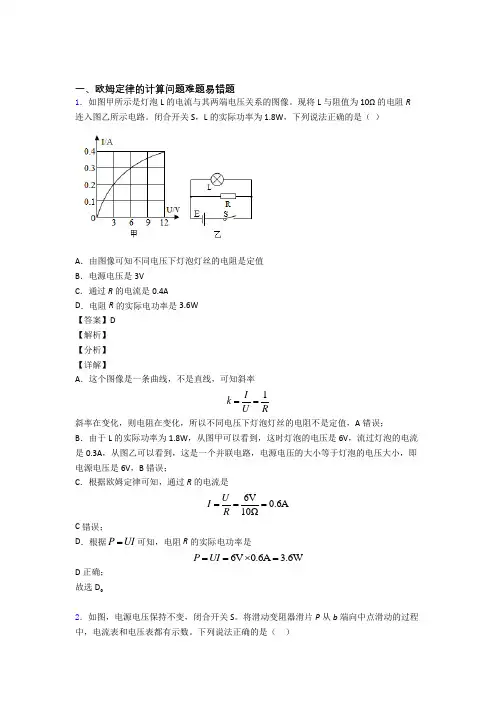

2020-2021中考物理专题复习欧姆定律的计算问题的综合题含详细答案
一、欧姆定律的计算问题难题易错题1．如图甲所示是灯泡L的电流与其两端电压关系的图像。
现将L与阻值为10Ω的电阻R 连入图乙所示电路。
闭合开关S，L的实际功率为1.8W，下列说法正确的是（）A．由图像可知不同电压下灯泡灯丝的电阻是定值B．电源电压是3VC．通过R的电流是0.4AD．电阻R的实际电功率是3.6W【答案】D【解析】【分析】【详解】A．这个图像是一条曲线，不是直线，可知斜率1IkU R==斜率在变化，则电阻在变化，所以不同电压下灯泡灯丝的电阻不是定值，A错误；B．由于L的实际功率为1.8W，从图甲可以看到，这时灯泡的电压是6V，流过灯泡的电流是0.3A，从图乙可以看到，这是一个并联电路，电源电压的大小等于灯泡的电压大小，即电源电压是6V，B错误；C．根据欧姆定律可知，通过R的电流是6V 10Ω0.6AUIR===C错误；D．根据P UI=可知，电阻R的实际电功率是6V0.6A 3.6WP UI==⨯=D正确；故选D。
2．如图，电源电压保持不变，闭合开关S。
将滑动变阻器滑片P从b端向中点滑动的过程中，电流表和电压表都有示数。
下列说法正确的是（）A ．电流表的示数变小B ．1R 的功率变大C ．1R 的电流变化量小于滑动变阻器的电流变化量D ．电压表示数变化量与电流表示数变化量的比值不变 【答案】BCD 【解析】 【分析】 【详解】由电路图知，滑动变阻器与电阻2R 并联后，再与电阻1R 串联，电流表测的是干路的电流，电压表测的滑动变阻器和电阻2R 两端的电压；当滑片从b 端向中点滑动时，并联后的总电阻减小，整个电路中的电阻减小。
A ．由欧姆定律UI R=知，整个电路中的电流将增大，即电流表的示数变大，故错误； B ．由串联电路的分压的规律知，电压表的示数减小，电阻1R 分压的电压增大，因通过1R 的电流增大，由P UI =知，1R 的功率变大，故B 正确；C ．1R 的电流变化量，即为干路电流变化量，等于2R 电流的减小量与滑动变阻器电流的增加量之和，故C 正确；D ．电压表示数变化量与电流表示数变化量之比为1UR I∆=∆ 因电阻1R 的阻值不变，即电压表示数变化量与电流表示数变化量的比值不变，故D 正确。
初中物理欧姆定律专题复习(含答案)
欧姆定律中考试题选一、选择题1．一段铜线的电阻为R，两端电压为U，通过电流强度为I，下列说法中不正确的是［］A．R由铜线的长度和横截面积决定B．R的大小与U有关C．铜线的电阻对电流通过有阻碍作用D．R的大小与I无关2．两个电阻值完全相等的电阻，若并联后的总电阻是10欧姆，则将它们串联的总电阻是［］A．5欧姆B．10欧姆C．20欧姆D．40欧姆3．一条导线的电阻是R，把它对折分成等长的两段后，再把这两段并联起来使用，这时电阻是［］ A. R/4 B.R/2 C. R/2 D、4R4．4个电阻，电阻值都是R，把它们并联起来，总电阻是［］A．4R B．R/4 C．4/R D．2R5．两条长度相等、截面积不等的同种材料制成的电阻丝，串联在电路中，则粗电阻丝［］A．电流强度较大 B．电流强度较小C．电压较大 D．电压较小6．下面四对并联电阻，总电阻最小的是［］A．两个4Ω B．一个4Ω，一个6Ω C．一个1Ω，一个8Ω D．一个2Ω，一个7Ω7．今有三个电阻，它们的电阻值分别是a欧、b欧、c欧，其中a>b>c，当把它们并联相接，总电阻为R，它们的大小关系，下列哪个判断是正确的［］A．c<R<b B．b<R<a C．R可能等于b D．R<c8．两个电阻值相等的电阻，每个电阻的电阻值为R。
现将其中一个电阻增大，另一个电阻减小，则并联后的总电阻将［］A．大于R B．小于R C．仍等于R D．无法判定9．有一条电阻线，在其两端加1伏特电压时，测得电阻值0.5欧姆，如果在其两端加10伏特电压时，其电阻值应为［］A．0.5欧姆B．5欧姆 C．0.05欧姆 D．20欧姆10．电阻R1的阻值比电阻R2小，把它们并联后，总电阻[ ］A．既小于R1又小于R2B．既大于R1又大于R2 C．小于R2而大于R1D．等于R1与R2之和11．两个完全相同的电阻，它们串联的总电阻是并联的总电阻的［］12．修理电器需要一只150欧姆的电阻，但只有电阻值分别为100欧姆、200欧姆、600欧姆的电阻各一只，可代用的办法是［］A．把200欧姆的电阻与600欧姆的电阻串联起来 B．把100欧姆的电阻与200欧姆的电阻串联起来 C．把100欧姆的电阻与200欧姆的电阻并联起来D．把200欧姆的电阻与600欧姆的电阻并联起来13．导体两端的电压是4伏特，通过的电流强度是0.8安培，如果使导体两端的电压增加到6伏特，那么导体的电阻和电流强度分别是［］A．5欧姆，1.2安培 B．5欧姆，2安培C．7.5欧姆，0.8安培 D．12.5欧姆，0.8安培14．如图45所示的电路，U=24伏特，安培表的示数为1.2安培，伏特表的示数为12伏特，则R1的电阻值为［］A．8欧姆B．6欧姆C．5欧姆 D．10欧姆15．图47所示的电路接通时，滑动变阻器的滑动触头由a滑到b的过程中［］A．安培表和伏特表的示数都变小B．安培表和伏特表的示数都变大C．安培表的示数变大，伏特表的示数变小D．安培表的示数变小，伏特表的示数变大得出的正确结论是 [ ]A．导体电阻的大小跟导体两端电压成正比B．导体电阻的大小跟导体中电流强度成反比 C．因为I与U成正比，所以导体电阻的大小跟导体两端的电压和通过导体中的电流强度无关A．当电压增大2倍时，电阻R增大2倍 B．当电流强度增大2培时，电阻R减小2倍C．电阻是导体本身的性质，当电压为零时，电阻阻值不变D．当电压为零时，电阻R也为零18．如图48所示电路，滑动变阻器R1的电阻是500欧姆，R2的电阻是300欧姆，变阻器滑片P与伏特表一端相连，当滑动片P由a向b滑动时，伏特表的读数变化范围是［］A．0~6伏特B．3.75~6伏特C．2.25~6伏特 D．0~3.75伏特19．将安培表先后串联在图51中的A处、B处、和C处，当电键K闭合时，安培表接在何处的读数最大？［］ A．A处 B．B处 C．C处 D．三处都一样20．在图52各电路中，进行如下操作，把图A中变阻器滑片向右滑动，把图B、C、D 中的电键闭合，这时哪个电路中的安培表的示数将比原来增大［］21．如图53所示，R1=R2时，电源电压不变，当电键由闭合变为断开时，安培表示数［］A.不变 B.变为原来2倍 C.变为原来的1/2 D.无法判断22．图54中的滑动变阻器R1的阻值是200欧姆，电阻R2是300欧姆，电源电压是6伏特且保持不变，当滑动变阻器的滑片P由a端滑到b端，伏特表示数的变化是［］A．6伏~0伏B．3.6伏~6伏C．6伏~3.6伏 D．6伏~2.4伏23．图56所示的电路中，电压U保持恒定，当K断开时，安培表的读数是［］A．A1变大、A2不变B．A1变小、A2不变C．A1不变、A2变小D.A1不变、A2变大24．如图57所示，AB两点间电压保持不变，当滑动变阻器的滑片向右移动时［］A．安培表示数变小，伏特表示数变大B．安培表示数变小，伏特表示数变小C．安培表示数变大，伏特表示数变小D．安培表示数变大，伏特表示数变大25．如图59所示，电源电压为9伏特，定值电阻R为5欧姆，滑动变阻器R0的最大电阻值为4欧姆，那么当滑动片由滑动变阻器的a端滑向b端时，伏特表的示数是［］A．由0逐渐增大到9伏 B．由0逐渐增大到5伏C．由0逐渐增大到4伏 D．由4伏特逐渐减小到026．如图63所示，电源电压不变，当合上开关K时，电路中安培表与伏特表的示数变化情况是［］A．安培表示数变大、伏特表示数变大B．安培表示数变小、伏特表示数变小C．安培表示数变小、伏特表示数变大D．安培表示数变大、伏特表示数变小27．如图64将电阻值为R的导线接在a，b两端，伏特表的读数为12伏，安培表的读数是0.8安，若换用电阻值为4R的导线接在a、b两端，则伏特表和安培表的读数分别为［］A．3伏、0.2伏B．12伏、0.2安C．3伏、0.8安D．12伏、3.2安28．已知电阻R1大于电阻R2，将它们串联后接入电路，则R1、R2两端的电压U1、U2间的关系是［］ A．U1=U2 B．U1>U2 C．U1<U2 D．不好判断29．在图66所示的电路中，电压U保持不变，滑动变阻器R2的总电阻值是R1的7倍。
2020-2021中考物理综合题专练∶欧姆定律的计算问题含答案
一、欧姆定律的计算问题难题易错题1．一灯泡标有“6V 6W”字样，其工作时I U-图像如图甲所示。
将小灯泡和标有“10Ω 1A”字样的滑动变阻器连接在图乙所示的电路中，电源电压恒定不变。
当滑片P最左端时，小灯泡恰好正常发光，电流表量程为0～3A，电压表量程为0～3V。
闭合开关，在移动滑动变阻器滑片的过程中，为保证电路安全，下列说法正确的是（）①小灯泡的最小功率为0.75W②滑动变阻器的阻值变化范围是0～4Ω③电流表的变化范围是0.5A～1A④电路的总功率变化范围4.5W～6WA．只有②④B．只有①②④C．只有①③D．只有③④【答案】A【解析】【分析】【详解】①②灯泡标有“6V 6W”字样，表示灯的额定电压为6V，额定功率为6W，由图乙知，变阻器与灯串联，电压表测变阻器两端的电压，电流表测整个电路的电流，当滑片P在最左端时，变阻器被短路，电路中只有灯接入，小灯泡恰好正常发光，故电源电压为6V；电压表的量程为0～3V，则变阻器两端的电压最大为3V，由串联电路分压的规律知，灯的最小电压为Lmin R max 6V3V3VU U U=-=-=由图甲知，此时通过灯的最小电流为Lmin 0.75AI=则灯的最小功率为Lmin Lmin Lmin 3V0.75A 2.25WP U I==⨯=故①错误；由欧姆定律可得，变阻器接入电路的最大阻值为Rmax maxLmin3V4Ω0.75AURI===则滑动变阻器的阻值变化范围是0～4Ω，故②正确；③由上述分析知，电路中最小的为0.75A，当灯正常发光时，由图甲知，电路中的最大电流为1A ，则电流表的变化范围是0.75A ～1A ，故③错误； ④根据P UI =可得，电路消耗的最大功率和最小功率分别为max max 6V 1A 6W P UI ==⨯=，min min 6V 0.75A 4.5W P UI ==⨯=则电路的总功率变化范围4.5W ～6W ，故④正确。
物理欧姆定律题20套(带答案)及解析【可编辑全文】
可编辑修改精选全文完整版物理欧姆定律题20套(带答案)及解析一、欧姆定律选择题1．如图所示是小刚同学测定小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电流表有明显示数，电压表示数为零，若故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（）A. 灯L断路B. 灯L短路C. 变阻器R断路D. 变阻器R 短路【答案】B【解析】【解答】A. 灯L断路时，电压表串联在电路中，会有示数，而电压表的电阻很大，所以电流表无示数，A不符合题意；B. 灯L短路时，电压表同时被短路，不会有示数，此时电路是通路，所以电流表会有示数，B符合题意；C. 变阻器R断路时，整个电路是断路状态，两电表都不会有示数，C不符合题意；D. 变阻器R短路时，只有灯连接在电路中，电压表和电流表都应该有示数，D不符合题意；故答案为：B。
【分析】本题利用了串联电路的电流特点分析电路故障，小灯泡不发光说明灯泡短路或电路中电流过小或电路某处断路.2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。
当滑动变阻器的滑片P从b端向a端滑动的过程中，滑动变阻器的电阻变小，由串联分压的规律可知，变阻器分担的电压变小，即电压表V2示数变小；电源电压不变，所以定值电阻两端的电压就变大，即电压表V1示数变大；定值电阻的阻值不变，滑动变阻器的电阻变小，所以整个电路的总电阻变小，电源电压不变，由欧姆定律可知，电路中的电流就变大，即电流表的示数就变大。
BCD不符合题意，A 符合题意。
2020-2021中考物理压轴题专题复习—欧姆定律的计算含答案
一、欧姆定律的计算问题难题易错题1．如图所示，电源电压保持不变，小灯泡L 1、L 2分别标有“6V 3W ”和“6V 6W ”的字样，滑动变阻器R 的阻值变化范围为0~12Ω，当S 1、S 2和S 3都闭合，滑动变阻器的滑片滑到a 端时，两灯都正常发光。
不考虑温度对灯泡电阻的影响，则（ ）A ．电源电压为12VB ．两灯都正常发光时电流表的示数为3AC ．整个电路的最小功率2.25WD ．整个电路的最大功率9W 【答案】D 【解析】 【分析】(1)当S 1、S 2和S 3都闭合，滑动变阻器的滑片滑到a 端时，灯泡L 1和灯泡L 2并联，两灯泡均正常发光时的电压和额定电压相等，根据并联电路的电压特点求出电源的电压。
(2)根据P UI =求出两灯泡都正常发光时通过的电流，根据并联电路的电流特点求出两灯都正常发光时电流表的示数。
(3)根据欧姆定律求出两灯泡的电阻，两灯泡的最大电阻和R 的最大阻值串联时电路中的总电阻最大，电路的总功率最小，根据电阻的串联和2U P UI R==求出电路的最小总功率。
(4)当S 1、S 2、S 3都闭合且滑片位于a 端时，两灯泡并联，电路中的总电阻最小，电路的总功率最大，此时两灯泡的实际功率和额定功率相等，两灯泡的功率之和即为电路的总功率。
【详解】A ．当S 1、S 2、S 3都闭合，滑动变阻器滑到a 端时，灯泡L 1和灯泡L 2并联，因并联电路中各支路两端的电压相等，且两灯都正常发光，则电源的电压126V U U U ===故A 错误；B ．由P UI =可得，两灯泡都正常发光时通过的电流1113W 0.5A 6V P I U ===，2226W 1A 6VP I U ===因并联电路中干路电流等于各支路电流之和，则两灯都正常发光时电流表的示数120.5A1A 1.5AI I I=+=+=故B错误；C．由UIR=可得，两灯泡的电阻1116V12Ω0.5AURI===，2226V6Ω1AURI===当S1、S3闭合且滑片位于b端时，R1与R的最大阻值串联，电路中的总电阻最大，电路的总功率最小，因串联电路中总电阻等于各分电阻之和，则电路的最小总功率()22126V1.5W12Ω12ΩUPR R===++小故C错误；D．当S1、S2、S3都闭合且滑片位于a端时，两灯泡并联，电路中的总电阻最小，电路的总功率最大，因此时两灯泡均正常发光，所以整个电路的最大功率123W6W9WP P P=+=+=大故D正确。
第十五章 (考点分类)欧姆定律-备战2021年中考物理一轮复习讲练一本通(解析版)
第十五章《欧姆定律》考点分类命题点一动态电路分析▲滑动变阻器引起的动态电路分析1．如图所示，R为定值电阻，电源电压不变，当滑动变阻器R'的滑片向右移动时，下列说法中，正确的是（）A．电流表示数变大B．电压表示数变大C．电流表示数变小D．电流表、电压表示数都不变【解析】由电路图可知，滑动变阻器与定值电阻R串联，电压表R两端的电压，电流表测电路中的电流；滑动变阻器的滑片右移，滑动变阻器连入电路的电阻增大，滑动变阻器和定值电阻串联，定值电阻阻值不变，所以总电阻增大，总电压不变，根据I＝可知，电路中的电流减小，电流表的示数变小；对于定值电阻，阻值不变，电流减小，根据U＝IR，电压减小，所以电压表的示数减小；故C正确，ABD错误。
故选：C。
2．如图所示，电源电压保持不变，电阻R1为定值电阻，当变阻器R2的滑片P向右移动的过程中（）A．电流表A示数变小，电压表V1示数变大B．电压表V1示数变小，电压表V2示数变大C．电压表V2示数与电流表A示数的比值变大D．整个电路消耗的总功率变大【解析】由电路图可知，R1与R2串联，电压表电压表V1测电源的电压，电压表V2测R2两端的电压，电流表测电路中的电流。
AB、因电源电压保持不变，所以，电压表V1示数不变；当变阻器R2的滑片向右移动的过程中，接入电路中的电阻变大，电路中的总电阻变大，由I＝可知，电路中的电流变小，即电流表的示数变小，由U ＝IR可知，R1两端的电压变小，因串联电路中总电压等于各分电压之和，所以，R2两端的电压变大，即电压表的示数变大，故AB错误；C、电压表V2示数与电流表A示数的比值为滑动变阻器的电阻，电阻变大，比值变大，故C正确；D、由P＝UI可知，电路消耗的总功率变小，故D错误。
故选：C。
3．如图所示，电源电压不变，闭合开关，两灯正常发光，电压表和电流表都有示数。
一段时间之后，一个电表示数变小，另一个不变，则故障可能是（）A．L1断路B．L1短路C．L2断路D．L2短路【解析】由图可知，该电路为并联电路，电压表V测量的是电源电压，电流表A测量的是L1的电流；A、L1断路，则该支路中的电流为0，即电流表示数为0，由于电源电压不变，则电压表示数不变，故A正确；BD、L1短路或L2短路，则电源短路，电源会被烧坏，都无示数，故BD错误；C、L2断路，电压表示数不变，根据并联电路的特点可知，电流表示数不变，故C错误。
2021年人教版中考物理专题训练：欧姆定律(含答案)
2021中考物理专题训练：欧姆定律一、选择题1. 如图是握力计的原理图．其中弹簧上端和滑动变阻器的滑片P固定在一起，AB是可以自由拉伸的导线，R0是保护电阻，电流表的示数可以显示握力的大小．闭合开关，当握力F增加时，电流表的示数将()A. 变小B. 变大C. 不变D. 无法确定2. 已知甲、乙两灯的额定电压均为6 V，如图是甲、乙两灯电流随其两端电压变化的曲线，现将两灯串联后接在某一电源两端，要使其中一个灯泡正常发光，并保证电路安全，则电路的工作电流和电源最大电压为()A. 0.5 A12 VB. 1.5 A12 VC. 1.5 A8 VD. 0.5 A8 V3. 在“伏安法测电阻”的实验中，小雪和晓彤分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，分别画出了二者的U－I关系图象，如图甲、乙所示。
对于图象的分析，以下说法错误的是()A．由图甲可知，定值电阻的阻值为1 ΩB．由图甲可知，定值电阻阻值不随其两端的电压和通过它的电流而改变C．由图乙可知，小灯泡的电阻随灯丝温度的升高而增大D．为了减小误差，应该用多次测量求平均值的方法计算小灯泡的电阻4. 如图①所示是电阻甲和乙的I－U图像，下列说法正确的是()A. 电阻乙为定值电阻B. 当电阻甲两端电压为2 V时，R甲＝0.4 ΩC. 如图②所示，当开关S闭合，电路电流为0.2 A时，电路总电阻是15 ΩD. 如图③所示，当开关S闭合，电源电压为2 V时，电路总电流为0.4 A5. 如所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，下列说法正确的是()A.通过滑动变阻器的电流变小B.电路中的总电流不变C.电流表和电压表的示数都逐渐变大D.电压表示数与电流表示数的比值不变6. 如图甲所示的电路，当闭合开关后两只电压表的指针偏转均如图乙所示，则R1与R2的电阻之比为()A．4∶1 B．1∶4 C．5∶1 D．1∶57. 如图所示是小灯泡L和电阻R的I-U关系图像。
中考物理总复习《欧姆定律》专题训练(附带答案)
中考物理总复习《欧姆定律》专题训练(附带答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，电源电压保持不变，S1掷到1时，小灯泡恰好正常发光。
当S1由1掷到2时，下列说法正确的是（）A．电流表示数变小，小灯泡发光变暗B．电压表示数不变，小灯泡发光变暗C．小灯泡正常发光，电压表和电流表示数之比变小D．小灯泡正常发光，电压表和电流表示数之比变大2．小兰设计了一种烟雾报警装置，其简化电路如图所示，电源电压保持不变，R0为定值电阻，R为光敏电阻，R的阻值随光照强度的减弱而增大。
开关闭合后，当有烟雾遮挡射向R 的激光时，照射到R上的光照强度减弱，则下列说法中正确的是（）A．电流表的示数不变B．电流表的示数减小C．电压表的示数减小D．电压表与电流表的示数之比减小3．实验小组利用如图所示的电路探究“电流与电阻的关系”。
选择的实验器材有：电源电压恒为3V、电流表、电压表、开关、电阻箱、滑动变阻器（规格为“20Ω 2A”）。
实验过程中，若保持电压表示数为2V 不变，则下列说法中正确的是（）A．电路连接时应将滑动变阻器的滑片置于最左端B．连接好电路后，闭合开关，发现电流表和电压表均没有示数，则故障可能是电阻箱断路C．电阻箱阻值由5Ω调为10Ω时，电压表示数会变大，要继续探究，应该将滑片P 向左移D．若保持电压表示数为2V 不变，要完成实验，则电阻箱阻值的最大值为40Ω4．图示电路中，R1、R2是定值电阻，开关S闭合一段时间后，电流表示数突然减小．用电压表检测电路，当电压表接a、b两点时，电压表有示数；接b、c两点时，电压表无示数．则故障原因可能是（）A．仅R1断路B．仅R2断路C．电流表断路D．ac导线断路5．如图所示是灯泡L和电阻R的U﹣I图象，同学们对图象信息做出的判断如下，其中正确的是（）A．将灯泡L与电阻R并联，若它们两端的电压为2V，则干路电流为0.7AB．将灯泡L与电阻R串联，若通过它们的电流为0.2A，则它们两端的电压为2VC．当电阻R两端的电压为3V时，通过它的电流为0.2AD．当通过灯泡L的电流为0.5A时，它两端的电压为1.5V6．如图所示的电路中，电源电压保持不变，定值电阻R2=3Ω，滑动变阻器的最大阻值为R。
中考物理复习专题：欧姆定律(含答案)
中考物理复习专题：欧姆定律一、单选题1．如图甲所示的电路中，电源电压保持不变，闭合开关，在保证电路元件安全情况下多次移动滑动变阻器的滑片，根据记录的电流表和电压表示数绘制出图乙的图像，下列说法正确的是（）A．电源电压为3VR的阻值是15ΩB．定值电阻C．滑动变阻器连入电路的最大阻值为7.5ΩD．当滑片P移至中点时，电流表的示数是0.3A2．在“测量小灯泡正常发光时的电阻”的实验中，关于四位同学遇到的一些问题，下列说法不正确的是（）A．小刚连接完电路的最后一根导线小灯泡就亮了，是因为他连接电路时开关是闭合的B．小强连接完电路闭合开关后小灯泡不亮，可能是因为滑动变阻器的阻值调到了最大C．小丽发现小灯泡在不同电压下测得的电阻值均不相同，有可能是由测量误差导致的D．小梅要判断小灯泡是否正常发光，应在调节滑动变阻器的同时仔细观察电压表示数是否达到额定电压3．近十年，中国高铁从追赶到领跑，实现了完美超越。
如图甲所示是高铁上烟雾报警器的简化原理图，其中电源电压保持不变，0R为定值电阻，R为光敏电阻，R的阻值与光照强度的关系如图乙所示。
当激光发生器射向光敏电阻的激光被烟雾遮挡时，光照强度减弱，下列说法正确的是（）A．光敏电阻R的阻值减小B．电流表的示数增大C．电压表的示数减小D．电压表与电流表示数之比变大4．小明设计了如图所示的“电阻测量盒”。
电源电压未知，从方框引出线两端接入被测电阻，闭合开关1S后，下列说法正确的是（）R的电流A．电流表测通过R的阻值未知，则无法测出被测电阻阻值B．若S后，电流表示数会变小C．再闭合开关2D．电源电压下降时，测得的电阻值会偏小5．以下四个电路，不能测出未知电阻R x阻值的电路是（R0阻值已知，电源电压未知）（）A．B．C．D．6．关于欧姆定律，下列说法正确的是（）A ．导体两端电压越大，通过导体的电流越小B ．导体电阻越大，通过导体的电流越小C ．当导体两端的电压为零时，导体的电阻也为零D ．导体两端的电压一定时，通过导体的电流与导体的电阻成反比7．如图所示的电路中，当开关S 闭合，甲、乙两表示为电压表时，示数之比32U U 甲乙∶∶；当开关S 断开，甲、乙两表是电流表时，则两表的示数之比为I I 甲乙∶为（ ）A ．2：1B ．3：1C ．2：3D ．1：38．如图所示是汽车油量表的工作原理图，其中电源电压为3V ，油量表是由一只量程为0~0.6A 的电流表改装的，变阻器 R 1铭牌标有“5Ω 2A”的字样，闭合开关，此时滑片P 与a 端的距离为R 1总长的四分之一，以下说法正确的是（ ）A ．此时变阻器接入电路中的阻值是4ΩB ．当油量减少时，电路的总电阻减小C ．油量减少时，油量表示数增大D ．为使电路安全，定值电阻R 0至少为5Ω9．物理学研究中常常用到“控制变量法”、“等效法”、“类比法”等科学方法。
