XXX大楼弱电智能化设计说明
XXX大楼弱电智能化系统工程设计说明一、项目概况XXX大楼--位于XXX，是一座集商业、酒店写字楼于一体综合性建筑。
大楼主体地下n层地上n层，其中地下n-n层为车库，地上n-n层为商业，主楼n-n 层为酒店，n-n层为办公，建筑高度约n米，总建筑面积约n万平米。
二、设计依据本次设计主要依据以下标准、规范《智能建筑设计标准》GB50314-2015《民用建筑电气设计规范》JGJ16-2008《安全防范工程技术规范》GB 50348-2014《视频安防系统工程设计规范》GB 50395-2007《民用闭路监视电视系统工程技术规范》GB 50198-2011《入侵报警系统工程设计规范》GB 50394-2007《出入口控制系统工程设计规范》GB 50396-2007《综合布线系统工程设计规范》GB50311-2007《公共建筑节能设计标准》GB 50189-2005《公共广播系统工程技术规范》GB50526-2010《建筑物电子信息系统防雷技术规范》GB50343-2012《电子计算机机房设计规范》GB50174-2016《智能建筑工程质量验收规范》GB50339-2013《公共建筑节能设计标准》GB 50189-2015《民用建筑能耗数据采集标准》JGJ/T154-2007《公共建筑能耗远程监测系统技术规程》JGJ/T 285-2014《民用建筑能耗标准》GB/T 51161-2016《安全防范系统通用图形符号》GA/T74-94《西安市公共建筑能耗监测系统技术规范》DBJ61T97-2015以及其它有关的国家及地方现行标准及规范；建设方所提供的建筑设计资料及设计任务书。
三、弱电智能化系统设计内容本次设计主要根据建设方提供的设计任务书，针对竹园嘉华企业总部大楼弱电智能化13个系统进行设计，主要内容包括：1.无线对讲系统2.电梯五方对讲系统3.楼宇自控系统4.智能照明系统5.能耗管理系统6.综合布线系统7.计算机网络系统8.视频监控系统9.无线巡更系统10.门禁一卡通系统11.机房工程12.车辆出入管理及视频车位引导系统13.信息查询及发布系统四、系统设计说明1.无线对讲系统无线对讲系统主要为方便各管理部门、安保人员等进行沟通，对人员进行调度和指挥。
本项目设计144个室内全向天线和1个室外天线，实现建筑室内及周边区域无线对讲信号的覆盖；为满足建筑商业和酒店的管理需要，设置6个独立信道，配置无线对讲机20部；系统中心设置在地下室B1层中心机房，配置中继台3台及双工器、合路器、分路器各1台。
系统采用HCAAYZ-50-12馈线连接至分布在各处的天线系统，馈线、耦合分配器均为无源器件，布设安装在弱电桥架内，未布设弱电桥架的部分，可采用PVC管穿管布设；室内全向天线为无源设备，由桥架引出馈线后利用支架安装在建筑顶棚或吸顶安装在装修吊顶上，室外天线安装在裙楼外立面顶部，利用支架安装，并考虑采用防雷措施；系统配置干线放大器3台，安装在弱电井内，自弱电井内的配电箱取电；机房设备由机房供电系统供电；要求每个天线输出口功率应小于15dBm。
2.电梯五方对讲系统本次设计电梯五方对讲系统主要为各电梯机房至监控中心的管线敷设，五方对讲设备及调试由电梯厂家负责；本项目配置各类垂直升降电梯n部，其中除五部酒店专用电梯外，商业裙楼两部无机房电梯设备柜位于4层，低区办公电梯六部机房位于22层，高区办公电梯六部机房位于屋面机房层。
五方对讲线缆采用RVVP4*1.0将各电梯机房手拉手最终引至一层安控中心，线缆布设主要采用PVC管及弱电桥架敷设。
3.楼宇自控系统楼宇自控系统实施集中监控的设备和内容有：新风空气处理机组，热回收新风空气处理机组，冷水机组，冷冻水泵，冷却水泵，冷却塔，送排风机等，热水锅炉采用锅炉成套系统的通讯接口对接通讯。
系统工作站位于一层的安控中心。
控制系统设置一个控制系统工作站，一台打印机，一台RS232/RS485通讯处理器，工作站上安装组态软件，工作站图形软件。
在制冷站及锅炉房各设置1台控制器和一台MODBUS网关，分别控制和监测制冷机房成套设备和冷水机组以及锅炉房和制热板换成套设备，每层分别设置控制箱控制楼层新风机组和空调机组。
本系统设计采用DDC的控制器和图形界面管理系统将控制、监测设备等完美的连接起来，实现结构化集散控制的目的，保证了系统中任何设备出现故障都不影响整个系统的正常工作和稳定性。
系统具有自诊断功能及远程故障诊断功能，能够及时发现故障并进行检修，保证了系统运行的稳定性；具有良好的扩展能力，在不影响系统正常工作的情况下，可扩展系统，具有良好的系统升级能力。
系统通讯方式：控制器与操作站之间采用以太网的方式通讯，DDC控制器之间采用以太网或者RS485方式进行通讯，用2芯屏蔽双绞线进行连接；系统与集成的内容（冷水机组，生活水，锅炉及板换）之间通过MODEBUS通讯协议进行通讯，用2芯屏蔽双绞线进行连接。
4.智能照明系统智能照明系统主要控制范围包括以下区域照明：电梯厅、公共走廊、大堂、商业区、地下车库。
通过在各相应控制区域内的照明配电箱或配电柜安装各功能模块，实现智能时间自动控制、场景自动控制、手动控制、中文图形可视控制、集成控制等多种方式的自动或远程灯光控制，达到烘托气氛、节约能源、减少人力管理成本和压力的目地。
智能照明监控管理系统主要包括智能照明监控工作站、网络连接控制器、各单元控制继电器、就地控制智能开关等。
单元控制器、就地控制智能开关采用KNX/EIB现场总线连接，各照明控制智能面板与建筑装修相协调。
系统采用完全分布式集散控制系统（KNX/EIB），集中控制，分区控制，管理分级，通过网络系统将分布在各现场的控制器连接起来，软件和硬件连接分散配置。
中央停止工作不影响各分区功能和设备运行，网络通信控制也不因此而中断。
系统分区控制完全独立，互不干扰，一个分区停止工作不影响其他分区的设备正常运行。
任意分区中主线以下的任意期间损坏也不影响本区内其他器件正常工作；分区通信线路的中断不影响分区的正常运行。
分区模块化结构，支路控制，控制和调节功能由就地控制面板完成。
5.能耗管理系统建筑能耗远程监测目的在于掌握公共建筑的各类能源消耗量和用电系统的分项能耗情况，为进一步开展建筑的节能降耗准备条件和提供基础数据依据。
因此公共建筑消耗的各种能源电、燃气（天然气、液化石油气和人工煤气）、集中供热量、集中供冷量、煤、汽油、煤油、柴油、建筑直接使用的可再生能源和其他能源及公共建筑的照明插座用电、采暖空调用电、动力用电和特殊用电等分项能耗均属于监测内容。
能耗监测系统的基本技术指标：1）系统数据保存时间应不少于三年；2）分项能耗数据的采集频率为每15分钟1次到每1小时1次之间，数据采集频率可根据具体需要灵活设置；3）能耗数据采集器上传数据出现故障时，应有报警和信息记录；与能耗数据中心重新建立连接后，应能进行历史数据的断点续传；4）应通过NTP/SNTP协议与市级能耗监测数据中心时间同步。
根据规范要求，本项目能耗监控系统主要设计以下内容：5.1. 电能耗设计1）建筑供电的变压器出线侧总开关处应设置电表；2）照明插座、空调、动力及特殊用电在低压配电主干线路设置电表；6.2. 水能耗设计1）应在建筑（群）市政给水管网引入总管处设置水表；2）在建筑内部按不同用途供水管设置水表。
5.3. 供暖、冷能耗设计1）动力中心热（冷）源总管上应设置热（冷）量表；能耗监测系统的电能耗部分主要依赖强电配电系统中在所有需要检测的位置设置的智能电力监测仪表，水能耗监测及冷热源能耗的检测将在供水管路及制冷站设置智能远超水表及热量表。
所有计量装置采用总线架构连接至能耗数据采集器，利用RVS2*1.0mm ²屏蔽双绞线手拉手连接，为保证可靠性，每条线缆连接的计量仪表数量不大于18台，链路长度不超过300米，且线缆需要有可靠接地。
能耗数据采集器采用TCP/IP方式接入设备网，系统在弱电机房设置监控管理服务器及通讯服务器等，并在安防监控室设置客户端，实现对系统的监管和控制，系统通过NTP/SNTP协议与市级数据中心时间同步，并根据市级能耗数据中心要求上报能耗监测数据。
6.综合布线及综合管网系统6.1.综合布线系统综合布线系统包含楼宇水平方向，垂直方向，管理子设备间（弱电间）的线缆及管线的敷设，配线设备的安装，不包含终端机房交换机及防火墙设备的安装。
6.1.1.工作区子系统1）一层安控中心及保安值班室各设置2对数据语音点。
2）31-32自用办公层根据每6平米设置1对信息点，具体位置根据后期装修要求配置。
3）8层样板间根据装修布局设置响应数量的语音及数据点位。
6.1.2.水平子系统1）办公楼户内网络布线均采用六类非屏蔽双绞线（UTP Cat6）。
2）办公楼户内电话布线均采用四芯电话线缆（HYA-4*0.5）；电话网络采用半IP、半模拟形式。
6.1.3.管理子系统1）水平区网络线缆端接至弱电间六类非屏蔽网络配线架上。
2）水平区电话线缆端接至弱电间110配线架上。
3）一层光纤主干采用12口光纤熔接盒；n至n层光纤主干采用24口光纤配线架。
6.1.4.垂直主干子系统一层光纤主干采用4芯室内单模光缆；n至n层光纤主干采用24芯室内单模光缆。
6.1.5.设备间子系统主设备间位于地下一层弱电机房，配置配线专用机柜。
6.2.三网合一系统三网合一系统:指电话、有线电视网络和计算机网络的相互渗透、互相兼容、并整合成为统一的信息通信网络。
三大运营商从室外进线至地下一层弱电机房运营商机柜，再分别进线到综合布线系统和三网合一系统网络机柜。
客用网为客户提供internet连接，采用GPON技术的光纤入户方式，每户安装一台弱电分线箱，点位主要分布于一至n层商业及n至n层办公户内。
本系统采用FTTx方式解决一至四层及八层至三十层对外租售的商业及办公区，各用户流畅宽带的使用，满足多系统主链路的共享和系统扩充的便捷。
即将宽带网络和语音电话系统采用目前最先进的GPON技术，光纤直接到户内弱电箱（“FTTx”光纤到户），用户通过ONU设备的网络接口和电话接口，自行引出六类非屏蔽双绞线至末端网络、电话插座。
统提供3个运营商的接入，用户可通过设置在户内的ONU自行选择运营商。
系统根据各个楼层的用户数量，配置1:8、1:12光分路器。
根据建筑平面布局图，以每个办公楼每间办公室为一个单元，每户设置一个或两个弱电分线箱接入点，每户的弱电分线箱尺寸为400*300*120（mm），内部各预留2根皮线光缆，并由强电配电箱预留ONU设备电源。
7.计算机网络系统计算机网络系统分为办公网，智能化专网，无线WIFI覆盖网三套网络的终端机房交换机及防火墙设备。
计算机网络系统包含终端机房交换机及防火墙设备的安装，不包含楼宇水平方向，垂直方向，管理子设备间的线缆及管线的敷设，配线设备的安装，办公网及无线WIFI覆盖系统采用核心层、接入层两层架构设计，其中办公网在1层、8层、31层、32层弱电井设置接入交换机，无线WIFI覆盖在1至4层商业部分设置POE接入交换机，满足相应楼层的网络接入，无线AP支持2.4G及5G双频网络，可同时在线的用户数量大于500人。
XXX酒店弱电智能化系统设计方案
XXX酒店弱电智能化系统设计方案一、项目背景XXX酒店是一家大型连锁酒店企业，其业务涉及酒店、度假村、会议中心等领域，是一个拥有数百家分店的知名品牌。
针对酒店不断扩张业务和提升服务质量的迫切需求，XXX酒店计划进行弱电智能化系统的设计和升级。
二、设计目标本次设计的目标是实现XXX酒店的弱电智能化系统。
具体目标包括：1.提升酒店节能管理水平；2.提高酒店服务效率和品质；3.保证酒店安全与稳定运行。
三、设计方案1. 弱电智能化系统总体架构架构图架构图如上图所示，我们将设计的弱电智能化系统分为三个模块：基础设施模块、智能管理模块、和安全保障模块。
其中，基础设施模块包括网络基础设施、电能管理系统和供电系统；智能管理模块包括楼宇自控系统、中央冷热源及照明系统；安全保障模块包括安防监控系统和消防监控系统。
2. 模块详细设计2.1 基础设施模块•网络基础设施：基于有线网络和WiFi网络技术实现全酒店网络覆盖，为后续的智能管理和安全保障提供可靠的网络支持。
•电能管理：根据酒店各个区域的用电需求，通过智能能源管理系统实现用电调峰，减少电能浪费。
同时，利用生物质发电或太阳能系统等新能源系统，满足部分用电需求。
•供电系统：为酒店提供稳定的供电，防止电力波动对酒店设备的影响。
2.2 智能管理模块•中央冷热源：通过中央供暖机房和中央空调机房对酒店客房进行热源和冷源的集中供应，实现对客房环境的智能化管控。
•照明系统：通过人体传感器、环境传感器、光源传感器等多种传感器，智能识别客房和区域的照明需求，达到最佳的照明效果。
同时，利用LED灯等节能的照明设备，实现对酒店能源的节约。
•楼宇自控系统：通过智能感知、智能控制等技术，对酒店客房环境进行精准管控，实现酒店客房智能化、舒适化和节能化。
2.3 安全保障模块•安防监控系统：通过智能视频监控系统、门禁系统、危险品监管系统、突发事件管理系统等，实现对酒店房间、公共区域、人员、设备的全面监管和控制。
☆某某银行新大楼弱电智能化设计方案
☆某某银行新大楼弱电智能化设计方案一、方案背景随着现代科技的发展和银行业务的不断扩张，银行决定新建一座现代化的办公大楼，为满足日益增长的业务需求和提升员工工作效率，银行将对新大楼的弱电系统进行智能化设计，以实现自动化管理和监控，并提供更加便利、安全和舒适的工作环境。
二、设计原则1.安全可靠：保证系统的稳定性和安全性，确保员工和设备的安全。
2.智能化管理：利用现代化技术，实现远程监控和智能化管理，提高工作效率。
3.节能环保：采用节能设备和绿色技术，降低能耗，减少对环境的影响。
4.灵活扩展：考虑未来业务发展需求，设计系统能够灵活扩展和升级。
三、设计方案1.办公自动化系统：通过智能化控制系统，在办公室内实现灯光、空调、窗帘等设备的自动化控制，根据员工的需求和工作时间自动调整，提高舒适度和节能效果。
2.安防监控系统：安装视频监控设备和门禁系统，实现对大楼内外的监控和管理，提升安全性和保障员工的人身财产安全。
3.通信网络系统：建立高速稳定的网络通信系统，支持银行业务的高效运行和数据传输，确保信息的安全性和可靠性。
4.会议视频系统：配置高清晰度视频设备和音响设备，为会议室提供高质量的视频会议和音频会议功能，方便企业内部和外部的合作交流。
5.电力管理系统：利用智能电表和能源管理软件，实现对照明、空调、插座等用电设备的监控和管理，实现能源的有效利用和节能减排。
6.弱电布线系统：采用优质的弱电布线材料和设备，确保信号传输的稳定性和可靠性，减少信号干扰和误差。
7.音视频会议系统：配置先进的音视频设备和会议终端，支持多方视频会议、桌面共享和文件传输，提升会议效率和沟通效果。
8.系统集成管理：整合各系统设备和软件，实现智能化管理和监控，提高系统运行效率和响应速度。
四、实施方案1.立项阶段：明确项目目标和需求，确定设计方案和实施计划，成立项目团队并进行项目管理。
2.设计阶段：根据实际情况对建筑结构进行测量和设计，制定系统布局图和设备清单，选择合适的设备和材料。
综合大楼弱电智能化设计方案
综合大楼弱电智能化设计方案1.弱电设计概述弱电系统是建筑物中除供电系统以外的各种低电压系统的统称，包括通信系统、多媒体系统、安防系统、楼宇自控系统等。
综合大楼弱电智能化设计方案的目标是通过科技手段提高楼宇管理和运营效率，提供舒适、安全、智能的办公环境。
2.弱电系统需求分析2.1通信系统2.2多媒体系统多媒体系统包括会议室音视频系统、数字显示系统、会议直播系统等。
设计方案应提供高清晰度、高音质的音视频体验，并支持不同设备的互联互通。
同时，系统应具备易用性和可操作性，提供简单便捷的操作界面。
2.3安防系统安防系统是综合大楼弱电系统中不可或缺的一环，包括监控系统、入侵报警系统、门禁系统等。
设计方案应提供全方位的安全监控，通过视频监控、报警设备和电子门禁等手段，确保楼宇内外的安全。
系统应具备智能化功能，包括人脸识别、智能门禁等。
2.4楼宇自控系统楼宇自控系统是综合大楼智能化管理的核心，包括照明控制、空调控制、电梯控制等。
设计方案应提供精确的环境控制，通过传感器和智能控制系统，实现能耗管理和节能减排。
同时，系统应具备远程监控和远程控制功能，方便管理人员对各个设备进行实时监控和操作。
3.弱电系统智能化设计3.1整体智能化架构3.2数据中心设计方案应配备专门的数据中心，用于集中管理各个弱电系统的数据和控制信号。
数据中心应具备高性能、高可靠性和高安全性，同时满足不断增长的数据处理需求。
3.3智能监控与分析设计方案应使用智能监控和分析技术，对各个子系统的数据进行实时监测和分析。
通过数据挖掘和机器学习等算法，提取有用的信息，为管理决策提供科学依据。
3.4远程管理与控制设计方案应支持远程管理和控制功能，提供移动应用和云平台，方便管理人员随时随地对各个设备进行监控和操作。
同时，系统应具备故障自动检测和报警功能，及时发现和解决问题。
4.弱电系统集成与实施4.1弱电系统集成4.2弱电系统实施弱电系统的实施应配备专业的工程团队，按照设计方案进行施工和安装。
办公楼弱电智能化系统设计方案
办公楼弱电智能化系统设计方案一、方案概述随着现代办公楼的发展，弱电智能化系统在办公楼的设计和建设中起着越来越重要的作用。
弱电智能化系统包括电力供应系统、通信系统、网络系统、安全监控系统以及楼宇自动化系统等。
本方案将从系统整体架构、各个子系统的设计和整合以及系统的运行和维护等方面进行论述。
二、系统整体架构设计1.电力供应系统：采用稳定可靠的供电方案，确保系统正常运行，并设置应急电源以应对突发情况。
2.通信系统：建立光纤通信网络，实现办公楼内各个区域和设备之间的快速、稳定的数据传输。
3.网络系统：设置局域网和无线网络，覆盖整个办公楼，满足员工使用电脑、手机等设备的需求，并配备合适的网络设备和服务器等。
4.安全监控系统：采用实时监控、报警和录像的方式，安装监控摄像头覆盖楼内各个区域和出入口，提高办公楼的安全性。
5.楼宇自动化系统：实现楼宇的智能化管理，包括灯光、空调、门禁、电梯等设备的集成控制和自动化管理。
三、子系统设计和整合1.电力供应系统设计：（1）选择适当容量的配电柜，并根据楼层用电需求划分回路。
（2）设置可调电源，以满足办公楼对电能质量的要求。
（3）安装智能电表，实现对电能消耗的监控和管理。
2.通信系统设计：（1）设置光纤主干网络，连接各个区域的终端设备。
（2）根据需求设计合理的网络拓扑结构，确保通信的稳定性和可靠性。
（3）配备UPS电源和网络交换机，以确保系统连续性和数据传输的稳定性。
3.网络系统设计：（1）设置局域网，实现员工内部的信息共享和文件传输。
（2）安装无线网络设备，提供便捷的网络接入方式。
（3）设置VLAN和安全防火墙，保护内部网络安全。
4.安全监控系统设计：（1）安装监控摄像头，覆盖办公楼内外的重要区域。
（2）设置实时监控系统，对监控画面进行实时回放和报警处理。
（3）设置门禁系统，对进出员工进行身份认证和记录。
5.楼宇自动化系统设计：（1）集成灯光控制系统，实现自动调节和定时控制。
大型商业楼智能化弱电系统规划设计方案
制定灾难恢复计划，以便在严重故障 发生时，能够快速恢复系统和数据。
备份存储和管理
对于备份数据，应选择可靠的存储设 备进行存储，并确保备份数据的可访 问性和可管理性。
测试和演练
定期对备份和恢复策略进行测试和演 练，确保策略的有效性和可行性。
06
结论与展望
项目总结
高效的能源管理
01
通过智能化的弱电系统，能够有效地监控、管理和优化商业楼
商业楼传统弱电系统存在设备老化、技术落后、维护成本高 等问题，难以满足现代商业运营的需求，因此需要引入更加 先进、智能的弱电系统来提升商业楼的运营效率和服务品质 。
项目目的和任务
本项目的目的是为商业楼提供一个完整的智能化弱电系统 解决方案，实现对商业楼内部各系统的智能化管理和监控 ，提高商业楼的运营效率和服务品质。
设备清单
列出所需的全部设备，包括型号、数量、规格等，以便进行采购和集成。
供应商选择
根据设备清单，选择具有相应资质和经验的供应商，确保设备的质量和交货期得 到保障。
工程实施及验收
工程实施
按照实施步骤和方法，逐步推进工程实 施，确保工程的进度和质量得到保障。
VS
验收
在工程实施完成后，进行系统测试和验收 ，确保系统的功能和性能符合要求。
提高系统集成度
未来，随着云计算、大数据等技术的发展，智能化弱电系 统将更加集成化、智能化，能够更好地实现设备之间的互 联互通和信息共享。
注重绿色环保
随着社会对环保意识的提高，未来的智能化弱电系统将更 加注重绿色环保，减少对环境的影响，实现可持续发展。
07
参考文献
参考文献
参考文献1：作者1，文章标题1，期刊名称1， 出版年份1

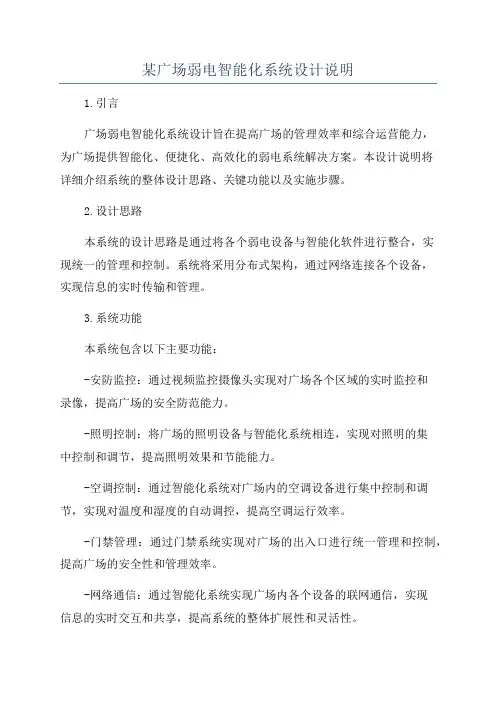

某广场弱电智能化系统设计说明
某广场弱电智能化系统设计说明1.引言广场弱电智能化系统设计旨在提高广场的管理效率和综合运营能力，为广场提供智能化、便捷化、高效化的弱电系统解决方案。
本设计说明将详细介绍系统的整体设计思路、关键功能以及实施步骤。
2.设计思路本系统的设计思路是通过将各个弱电设备与智能化软件进行整合，实现统一的管理和控制。
系统将采用分布式架构，通过网络连接各个设备，实现信息的实时传输和管理。
3.系统功能本系统包含以下主要功能：-安防监控：通过视频监控摄像头实现对广场各个区域的实时监控和录像，提高广场的安全防范能力。
-照明控制：将广场的照明设备与智能化系统相连，实现对照明的集中控制和调节，提高照明效果和节能能力。
-空调控制：通过智能化系统对广场内的空调设备进行集中控制和调节，实现对温度和湿度的自动调控，提高空调运行效率。
-门禁管理：通过门禁系统实现对广场的出入口进行统一管理和控制，提高广场的安全性和管理效率。
-网络通信：通过智能化系统实现广场内各个设备的联网通信，实现信息的实时交互和共享，提高系统的整体扩展性和灵活性。
4.实施步骤-需求分析：了解广场的具体需求和问题，明确系统的功能和规模。
-设备采购：根据系统需求，采购合适的弱电设备，包括安防监控摄像头、照明设备、空调控制器等。
-系统集成：将设备与智能化软件进行整合，实现功能的统一管理和控制。
-网络布局：规划广场内的网络布局，确保各个设备能够联网传输数据。
-系统调试：对整个系统进行测试和调试，确保各个功能正常运行。
-培训和交接：对广场管理人员进行培训，确保其能够熟练操作和管理系统。
-运维和更新：定期进行系统的维护和更新，保持系统的稳定性和安全性。
5.总结广场弱电智能化系统设计旨在提高广场的管理效率和综合运营能力，通过集中管理和控制各个弱电设备，实现系统的智能化、便捷化、高效化。
本设计说明详细介绍了系统的整体设计思路、关键功能以及实施步骤，为广场的管理者提供了一个可行的解决方案。
弱电智能化系统工程设计说明
弱电智能化系统工程设计说明一、项目背景：弱电智能化系统是指建筑物中用于传输非强电信号以及控制、管理系统的设备和线路系统。
随着科技的不断发展和人们对生活质量要求的提高，弱电智能化系统在建筑行业得到了广泛应用。
本项目旨在设计一套弱电智能化系统，提供高效便捷的传输和控制手段，以满足用户对信息化、智能化的需求。
二、设计目标：1.实现弱电信号的高速传输：设计一套高速传输的弱电信号系统，能够满足建筑物内各个功能区域的通信需求。
2.提供灵活的控制和管理方式：设计一个智能化的控制系统，能够方便地实现对各个功能设备的远程控制和管理，提供用户友好的操作界面。
3.保证系统的稳定性和可靠性：设计一套稳定可靠的弱电系统，确保系统长时间运行的稳定性和可靠性，减少故障和维修次数。
三、设计原则：1.充分考虑安全性：建立严格的安全管理制度，保证系统的安全运行，防止信息泄露和非法使用。
2.选用国际领先的技术标准：选择标准化、开放式的技术和设备，确保系统的互通性和兼容性。
3.考虑系统的可扩展性：设计一个可扩展的系统，可以随时增加、修改或更换设备，以适应未来的发展需求。
四、系统设计及实施步骤：1.建立需求分析矩阵：根据建筑物的不同功能区域和用户需求，制定需求分析矩阵，明确系统的功能和性能要求。
2.设计弱电信号传输系统：根据需求分析结果，设计一套高速传输的弱电信号系统，包括终端设备、信号线路以及交换设备等。
3.设计智能控制系统：通过分析建筑物内各个功能设备的控制需求，设计一个智能化的控制系统，能够实现对各个功能设备的远程控制和管理。
4.设计安全管理系统：建立完善的安全管理系统，包括安全监控设备、防入侵系统以及数据加密等，确保系统的安全运行。
5.设计系统的稳定性保障措施：通过选用高品质的设备和材料，配备可靠的备用设备以及建立完善的维护保养制度，保证系统的稳定性和可靠性。
6.进行系统的实施和调试：根据设计方案，进行系统的实施和调试工作，确保系统的正常运行。
办公楼弱电智能化设计方案
办公楼弱电智能化设计方案1. 引言本文档旨在提供一份办公楼弱电智能化设计方案，以满足现代办公楼对于智能化技术的需求。
弱电智能化设计是指在办公楼中应用智能化技术，提高楼内弱电系统的管理和控制能力，从而增加办公楼的安全性、效率和舒适度。
2. 设计方案2.1 弱电系统结构设计弱电系统结构设计是弱电智能化设计的基础。
根据需求分析和楼内布线情况，我们建议采用以下结构设计：- 弱电总线式系统：采用总线连接各个弱电设备，实现设备之间的通信和控制。
- 弱电配线架：设置弱电配线架，用于集中管理和分配各个设备的弱电信号。
- 弱电互联网络：搭建弱电互联网络，实现设备间的联网通信，方便系统管理和监控。
2.2 弱电智能化设备选型根据办公楼的具体需求，我们推荐以下弱电智能化设备：- 安全监控系统：选择高清摄像头、门禁系统和入侵报警设备，实现办公楼的安全监控。
- 照明控制系统：采用智能照明控制设备，根据光线和人流自动调节照明系统，提高能源利用效率。
- 空调控制系统：选择智能空调控制设备，实现温度和湿度的自动控制，提升办公环境的舒适度和能源效率。
- 动力管理系统：安装智能电表和电力监控设备，实现对办公楼能耗的监测和分析。
2.3 弱电智能化系统集成为了保证各个弱电智能化设备的协同工作，需要进行系统集成和联网。
建议采用以下集成方案：- 强电与弱电的联合：将强电和弱电系统进行联合管理，提高整体的效率和可控性。
- 弱电系统互联：采用互联网络连接各个弱电设备，实现设备间的联网通信和数据交互。
- 数据中心建设：建立专门的数据中心，用于集中存储和处理各个设备的数据，实现系统的智能管理和决策支持。
3. 实施计划在设计方案确定后，需要制定详细的实施计划，包括以下内容：- 设备采购：根据设备选型结果，编制设备采购计划，并与供应商进行谈判和签订合同。
- 布线和安装：进行弱电配线架和设备的布线和安装工作，确保系统运行的稳定和可靠。
- 联网和调试：将各个设备进行联网和调试，测试系统的功能和性能是否正常。
办公楼的智能化弱电系统规划设计方案
办公楼的智能化弱电系统规划设计方案前言：一套办公楼的弱电规划方案，大家可以借鉴一下设计思路，供初学者学习正文：1、项目概述本次设计范围为xxxxxx，地上共2栋建筑，地下3层，总共建筑面积为xxxm2；其中主楼共xx层，楼高xxm，副楼共xx层，楼高xxm，楼均为办公用房；地下室为汽车库和设备用房。
地上A、B座及地下室均为一类建筑。
地下3层和2层作为地下车库使用，共有车位xxx个；地下一层、地上1层和地上2层作为商业服务使用；A楼的3层至5层为裙楼，主要作为xxx本公司的办公大楼使用，x层及以上的楼层作为科研办公楼，主要用于写字楼的出租。
2、设计依据本次规划方案主要根据以下资料、规范和标准为设计依据：★《智能建筑设计标准》（GB 50314-2015）★《分散型控制系统工程设计规定》（HG/T 20573-2012）★《采暖、通风与空气调节设计规范》（GB 50019-2003）★《民用建筑电气设计规范》（JGJ 16-2008）★《电子计算机场地通用规范》（GB/T2887-2000）★《工业控制用软件评定准则》（GB/T 13423-1992）★《信息技术互连国际标准》（GB/Z 16682.1-2010）★《民用建筑电气设计规范》JGJ/T16-2008★《自动化仪表工程及验收规范》（GB 50093-2002）★《自动化仪表安装工程质量检验评定标准》（GB 50131-2007）★《建筑与建筑群综合布线系统工程设计规范》（GB/T50311-2000）★《建筑与建筑群综合布线系统工程验收规范》（GB/T50312-2007）★《建筑领域计算机软件工程技术规范》（JGJ/T90-92）★《电气装置安装工程施工及验收规范》（GB50254-96）★《智能建筑弱电工程设计施工图集》（GJBT-471）★《室内灯具光分布分类和照明设计参数标准》CECS56-94★《建筑设计防火规范》（GB50016-2012）3、项目需求分析此次的规划方案从以下10个子系统对xxx中心项目弱电工程进行设计：1．综合布线系统2. 计算机网络系统3．网络视频监控系统4. 门禁管理系统5. 停车场管理系统6. 背景音乐系统7. 多媒体信息发布系统8. 无线巡更系统9. 无线对讲系统10. 机房工程系统4、造价概算1、综合布线系统根据产品品牌档次不同，预计造价在60万-100万之间2、计算机网络系统根据设备功能、产品品牌档次不同，预计造价在40万-75万之间3、网络视频监控系统根据设备功能、产品品牌档次不同，预计造价在50万-100万之间4、门禁管理系统根据设备功能、产品品牌档次不同，预计造价在25万-45万之间5、停车场管理系统根据设备功能、产品品牌档次不同，预计造价在40万-65万之间6、背景音乐系统根据设备功能、产品品牌档次不同，预计造价在30万-50万之间7、多媒体信息发布系统根据设备功能、产品品牌档次不同，预计造价在16万-26万之间8、无线巡更系统根据设备功能、产品品牌档次不同，预计造价在3万-6万之间9、无线对讲系统根据设备功能、产品品牌档次不同，预计造价在20万-30万之间10、机房工程系统根据设备功能、产品品牌档次不同，预计造价在10万-25万之间大概造价在294万到522万之间第二章系统设计说明1. 综合布线系统1.1系统综述xxx中心大楼的综合布线系统方案将作为数据、语音、多媒体信息的传输介质，主要应用于大楼的计算机网络系统、通信系统及大楼智能控制系统的上位管理系统。
综合体大厦弱电智能化设计方案
XXXXXXXXXX大厦弱电智能化系统设计方案目录第一章、设计总说明 (4)1.工程概述 (4)2。
设计依据及原则 (4)2。
1设计依据 (4)2。
2系统主要设计原则 (5)3、总体设计规划 (6)第二章、各系统设计 (7)1。
综合布线系统 (7)1.1。
系统概述 (7)1。
2。
需求分析 (7)1.3.设计原则 (7)1。
