印刷废气治理方案设计
印刷有机废气处理方案设计
印刷有机废气处理方案目录一、概述 (1)二、设计依据及原则 (1)三、设计资料及排放要求 (2)四、治理工艺选择 (3)五、工艺流程及说明 (4)六、投资预算 (5)七、售后服务 (5)一、概述1、有机废气的危害性:有机废气、烟气对人体、生产、产品质量、经济效益、环境、自然景物的美观、生态平衡都有影响。
危害的严重程度取决于散发的气量，废气的物理、化学性质，以及周围的情况。
对人体的危害,一个成年人每天大约需要19m3空气,以便从中取得所需的氧气。
如果工人工作地点(又称作业点或工作区）的空气中含有大量废气，当吸入达到一定数量时，就能引起肺组织及其他纤维化病变，导致多种疾病。
也是影响环境和空气质量之首。
2、有机废气治理的来源：本项目有机废气主要是印刷机在印刷过程中，油墨产生的三苯有机废气，影响厂区工作人员的身体健康；现我司受贵公司委托，对污染点治理措施提供初步设计方案.二、设计依据及原则1、设计依据(1）、《中华人民共和国环境保护法》；(2)、《大气污染物综合排放标准》GB16297－1996；(3）、《大气污染物控制工程》;（4)、《通风与空气调节工程》；(5）、《工业管道工程施工及验收规范》；（6)、现场环境及参考厂方要求；（7）、以往工作经验及参考国内外同类厂家资料;（8）、《大气污染物排放限值》；（9)、《电气工程采用国家级设计规范与标准》：（10）、《低压配电装置及线路设计规范》(GB50054-95）（11)、《工业企业照明设计规范》(GBJ50034—93）(12）、《通用用电设备配电设计规范》(GBJ50055-2011）2、设计原则：（1)、在企业建设总体规划指导下,本着保护环境、达标排放的原则,进行废气综合治理方案设计;（2）、本着企业长期发展与目前实际需要相结合的原则，合理确定工程规模和工艺方案；（3）、在保证对废气处理达标排放的前提下,尽量选择建设投资省、运行费用低、占地面积小的设计方案；(4）、所确定的工艺技术,必须便于操作和管理，同时具备较强耐冲击的特性。

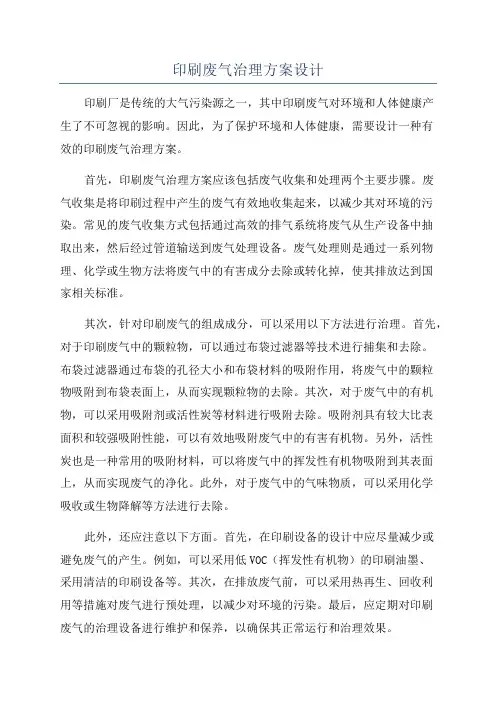

印刷废气治理方案设计
印刷废气治理方案设计印刷厂是传统的大气污染源之一，其中印刷废气对环境和人体健康产生了不可忽视的影响。
因此，为了保护环境和人体健康，需要设计一种有效的印刷废气治理方案。
首先，印刷废气治理方案应该包括废气收集和处理两个主要步骤。
废气收集是将印刷过程中产生的废气有效地收集起来，以减少其对环境的污染。
常见的废气收集方式包括通过高效的排气系统将废气从生产设备中抽取出来，然后经过管道输送到废气处理设备。
废气处理则是通过一系列物理、化学或生物方法将废气中的有害成分去除或转化掉，使其排放达到国家相关标准。
其次，针对印刷废气的组成成分，可以采用以下方法进行治理。
首先，对于印刷废气中的颗粒物，可以通过布袋过滤器等技术进行捕集和去除。
布袋过滤器通过布袋的孔径大小和布袋材料的吸附作用，将废气中的颗粒物吸附到布袋表面上，从而实现颗粒物的去除。
其次，对于废气中的有机物，可以采用吸附剂或活性炭等材料进行吸附去除。
吸附剂具有较大比表面积和较强吸附性能，可以有效地吸附废气中的有害有机物。
另外，活性炭也是一种常用的吸附材料，可以将废气中的挥发性有机物吸附到其表面上，从而实现废气的净化。
此外，对于废气中的气味物质，可以采用化学吸收或生物降解等方法进行去除。
此外，还应注意以下方面。
首先，在印刷设备的设计中应尽量减少或避免废气的产生。
例如，可以采用低VOC（挥发性有机物）的印刷油墨、采用清洁的印刷设备等。
其次，在排放废气前，可以采用热再生、回收利用等措施对废气进行预处理，以减少对环境的污染。
最后，应定期对印刷废气的治理设备进行维护和保养，以确保其正常运行和治理效果。
综上所述，印刷废气治理方案应包括废气收集和处理两个主要步骤，并采用合适的物理、化学或生物方法对废气中的颗粒物、有机物和气味物质进行去除。
此外，还应在印刷设备的设计、废气预处理和设备维护等方面采取相应措施，以提高治理效果。
通过有效的印刷废气治理方案的实施，可以保护环境和人体健康，促进可持续发展。
印刷废气处理方案
5.生物处理：废气进入生物滤池，利用微生物对有机物质进行降解；
6.排放：经过处理后的废气，达到国家排放标准，排放至大气。
五、废气处理效果及验收
1.废气处理效果
（1）有机废气去除率≥90%；
（2）排放气体中有机物质浓度满足国家相关标准；
（3）设备运行稳定，操作简便。
2.验收
（1）企业自检：定期对废气处理设备进行检查，确保设备正常运行；
（2）环保部门验收：由环保部门对企业废气排放进行监测，验收合格后发放排污许可证；
（3）第三方检测：邀请具有资质的第三方检测机构，对企业废气处理效果进行评估。
六、运行维护及培训
1.运行维护
（1）企业配备专职人员进行设备运行维护；
（3）催化氧化法：利用催化剂，将有机物质氧化分解为无害物质；
（4）生物法：利用微生物对有机物质进行降解。
2.设备选型
根据印刷企业废气成分、浓度及排放量，结合企业实际情况，选用以下设备：
（1）吸附装置：采用活性炭吸附塔，处理废气中的有机物质；
（2）冷凝设备：选用板式冷凝器，降低废气温度，实现有机物质的凝结；
3.提升企业环保形象，增强企业社会责任感；
4.优化生产环境，保障员工健康。
三、废气成分分析
印刷废气主要含有以下有害物质：
1.非甲烷总烃（NMHC）：来源于溶剂的使用，如乙醇、异丙醇等；
2.苯系物：如苯、甲苯、二甲苯等；
3.颗粒物（PM）：包括细微颗粒物和可吸入颗粒物；
4.挥发性有机化合物（VOCs）：来源于油墨、清洗剂等。
2.提高废气处理效率，确保废气排放符合国家相关标准；
3.优化企业生产环境，提高员工工作满意度；
印刷废气治理方案
印刷废气治理方案1. 引言印刷行业是现代化社会中重要的生产行业之一，但印刷过程中会产生大量的废气，其中包括有毒有害气体和挥发性有机物（VOCs）等。
这些废气对环境和人类健康构成潜在威胁，因此需要采取适当的治理措施来降低废气的排放。
本文将介绍一种针对印刷废气治理的方案，包括废气的收集和处理，以及相关的设备和技术。
2. 废气收集印刷废气的收集是治理过程的第一步，有效的收集系统可以减少废气的散发和扩散。
以下是一些常用的废气收集方法：•排风系统：安装排风系统能够将废气从印刷车间中直接排出，减少室内废气的浓度。
排风系统应根据车间的布局和废气来源的特点进行设计，确保能够全面而有效地收集废气。
•集中排风罩：将集中排风罩安装在废气源附近可以提高收集效果。
集中排风罩通过负压吸引废气，并将其传输到排风系统中，进而排出室外。
•导风设备：将废气导向到排风系统中，可以使用导风设备（如导风管、导风板）来引导废气的流动方向，使其更容易被排风系统收集。
3. 废气处理收集废气只是治理的第一步，对废气进行合适的处理是确保其不再对环境和人体健康产生危害的关键。
以下是几种常见的废气处理技术：•燃烧处理：通过高温燃烧，将废气中的有害物质分解或转化为无害物质。
燃烧处理可以采用直接燃烧或催化燃烧的方式进行，但需要注意控制燃烧过程中产生的氮氧化物和二氧化硫等污染物的排放。
•吸附处理：利用吸附材料吸附废气中的有害物质，常用的吸附材料包括活性炭和分子筛等。
吸附处理可以有效去除废气中的挥发性有机物，但需要定期更换或再生吸附材料。
•催化处理：废气经过催化剂时，在较低的温度下通过化学反应转化为无害物质。
催化处理可以选择合适的催化剂和反应条件来实现高效的废气处理。
4. 相关设备和技术在印刷废气治理方案中，使用合适的设备和技术能够提高治理效果和工作效率。
以下是几种常见的设备和技术：•废气净化设备：包括排风系统、集中排风罩、导风设备等，用于收集和导向废气，确保其能够被处理设备有效地收集和处理。
喷漆印刷注塑烘干废气催化燃烧治理造方案
喷漆印刷注塑烘干废气催化燃烧治理造方案一、废气源分析与特点1.VOCs含量高：喷漆、印刷和注塑过程中使用的有机溶剂较多，导致废气中VOCs含量较高；2.废气温度高：烘干过程中废气温度较高，一般在100~200℃之间；3.废气流量大：喷漆、印刷和注塑生产线规模较大，每日废气流量可达到几百立方米至几千立方米；4.水分含量低：废气中水分含量较低，一般在10%以下。
二、治理目标1.降低VOCs排放浓度：通过催化燃烧，将废气中的VOCs转化为二氧化碳和水蒸气，并降低排放浓度，以达到环保要求；2.治理工艺稳定可靠：工艺参数稳定，能适应日常生产的变化，保证治理效果；3.生产成本控制：治理设备的投资和运行成本不宜过高，要求低耗能、低维护，满足生产成本控制的要求；4.操作维护简单：设备操作简单方便，维护成本低，减少人力成本；5.废气排放达标：废气排放浓度满足当地环保要求，达到国家排放标准。
三、催化燃烧治理工艺流程催化燃烧是目前常用的喷漆印刷注塑烘干废气治理技术之一、该工艺主要包括以下几个部分：1.废气收集系统：利用管道和风机将喷漆、印刷和注塑过程中产生的废气引导至治理装置；2.热交换器：用于废气的预热，提供合适的燃烧温度。
废气进入热交换器与燃烧后的排气进行热交换，废气温度升高，排气温度降低；3.催化燃烧装置：废气进入催化燃烧装置，通过催化剂的作用，将VOCs转化为二氧化碳和水蒸气，并释放大量热量。
同时，对废气进行高温燃烧，使得废气中的其他污染物得到有效破坏；4.热回收系统：利用催化燃烧产生的热量，通过热交换器对传导出来的热量进行回收，用于预热输入废气或其他用途，提高能量利用效率；5.排气系统：燃烧后的废气经过过滤、净化等处理，降低排放浓度，达到国家要求后排放；6.控制系统：实时监测废气流量、温度等参数，对催化燃烧装置进行自动控制，确保处理效果稳定可靠。
四、设备选择与运行维护1.催化剂选择：选择高效的负载型催化剂，具有良好的催化效果和抗毒性，能够在较低温度下将VOCs转化为二氧化碳和水蒸气；2.热交换器选择：选择高效的热交换器，能够充分利用催化燃烧所产生的热量，提高能源利用效率；3.控制系统选择：采用先进的自动控制系统，能够对催化燃烧装置的温度、氧气浓度等参数进行实时监测和调节，确保稳定的治理效果；4.运行维护：定期对催化剂进行检查和更换，保证其催化效果；定期对设备进行清洗和维护，保持其正常运行；定期对废气排放进行检测，确保排放浓度符合标准要求。
油墨印刷废气处理技术方案
油墨印刷废气处理技术方案背景随着印刷行业的快速进展，印刷企业在生产过程中产生大量的废气、废水和固体废物。
其中，印刷废气排放是造成环境污染的紧要原因之一、油墨印刷废气所包含的物质较多而杂，紧要包括有害气体和颗粒物等，对空气质量和健康产生威逼，因此处理油墨印刷废气是一个紧要的环保问题。
本文将介绍几种常见的油墨印刷废气处理技术方案。
方案一：活性炭吸附法活性炭是一种具有极强吸附本领的吸附剂。
将活性炭置于吸附器内，并将油墨印刷的废气输送至吸附器，通过活性炭的吸附作用，可以将废气中的有机物和有害气体去除。
此方案的优势在于设备简单，操作便利，吸附效率高，对环境无污染，且适用于小型企业的油墨印刷废气处理，但其效果受环境温度和湿度等因素影响。
方案二：生物过滤法生物过滤法是将废气通过生物菌落层，利用生物代谢将废气中的有机物质氧化成为二氧化碳和水，以达到净化的目的。
此方案对废气中的苯、酚、甲苯、氯乙烯等有机物质具有较好的去除效果，其优点包括净化效果好、成本低廉、易维护、无二次污染等，但其适用范围比较窄，需要严格掌控进气温度和湿度等条件，并且在冬季加热等方面有确定的成本。
方案三：活性氧气化法活性氧气化法是一种利用氧化还原反应将废气中的有机物质氧化成为无害物质的技术。
与传统的冷等离子技术相比，这种方法不需要高压电源，也不会产生二次污染。
此方法需要在废气传输过程中加入确定量的氧气，以达到快速氧化的目的。
这种方法具有处理效率高、易操作、无二次污染等特点，但需要选择专门的氧化催化剂以提高氧化反应效率。
方案四：等离子技术等离子处理技术是一种将气态样品放入等离子体中进行处理的技术。
在等离子体中，废气中的有机物质会发生电离、激发和分解反应，形成大量的自由基和离子，最后通过碰撞和反应转化为有害物质的氧化产物。
这种处理方法对印刷废气中的酸性气体、臭味及多种有机物都具有确定的去除效果，但其设备成本较高，易受温度、湿度等因素影响，同时处理效率和稳定性亦需要渐渐提高。
印刷废气方案
印刷废气方案随着工业化和城市化的进一步发展，印刷行业的发展也面临着越来越大的压力和挑战。
一方面，印刷业的迅速增长给环境带来了严重的影响，特别是印刷废气的排放对大气环境造成了较为严重的污染。
另一方面，社会对环境保护的要求越来越高，印刷企业需要采取有效的措施来减少废气排放，保护环境。
本文将围绕印刷废气排放问题，提出一套科学的印刷废气处理方案。
一、废气污染分析印刷废气是指印刷过程中产生的排放物质，在其中，挥发性有机物（VOCs）是主要的污染物。
这些VOCs包括甲醛、苯、二甲苯等有害化学物质，对人体健康和环境均有危害。
印刷业废气的排放量主要受到以下几个因素的影响：1. 印刷机设备和工艺：印刷机的性能、印刷速度以及使用的油墨和溶剂等因素，都会影响废气的排放量和质量。
2. 废气处理设备：目前，常见的废气处理设备有活性炭吸附、催化燃烧和等离子体处理等。
不同的设备对废气的处理效果不同，也会对废气排放量造成影响。
3. 环境因素：包括温度、湿度等因素，这些因素可能会对废气的挥发和传输产生影响。
二、印刷废气处理方案为了减少印刷废气对环境的污染，我们应该采取有效的处理方案。
以下是一套科学的印刷废气处理方案：1. 进行废气源头治理：通过改进印刷工艺，减少印刷设备中的溶剂使用量和挥发性有机物的排放。
例如，可采用优化油墨配方、降低印刷速度等措施。
此外，还可选择使用低挥发性的溶剂替代传统溶剂，减少有害气体的排放量。
2. 安装废气处理设备：在印刷车间中安装合格的废气处理设备，以减少废气的排放量。
常见的处理设备包括活性炭吸附装置、催化燃烧装置和等离子体处理装置等。
根据实际情况，可选择适合的处理方式，将废气中的有害物质去除或转化为无害物质。
3. 定期维护和检测：保养和维护废气处理设备的正常运行非常重要。
定期对设备进行检测、清洗和更换，确保其处理效果达到标准要求。
此外，还应进行废气排放的监测和评估，及时发现问题，并采取相应的措施进行修复和改进。
uv印刷车间废气治理设计方案
uv印刷车间废气治理设计方案
UV印刷车间废气治理设计方案应包括以下步骤：
1. 环境调查和评估：对UV印刷车间进行全面的环境调查和评估，确定废气主要成分、浓度、排放量和排放特征等。
2. 废气控制技术选择：根据废气成分和排放特征，选择合适的废气控制技术。
常见的废气控制技术包括吸附、吸收、氧化和催化等。
3. 废气处理设备安装：根据选择的废气控制技术，安装相应的废气处理设备。
例如，可以安装吸附塔、吸收塔、催化剂床等设备。
4. 废气管道设计：设计合理的废气管道系统，确保废气从生产设备到废气处理设备的顺畅传输。
应考虑废气管道的材料选择、管道布局、排气口位置等。
5. 废气处理系统监控：安装废气处理系统监控设备，实时监测废气处理设备的运行状态和废气排放情况。
可以使用传感器、监测仪表等设备进行监测。
6. 废气处理效果评估：定期对废气处理效果进行评估，确保废气排放达到国家和地方的污染物排放标准。
可以进行废气抽样分析和监测数据的统计分析等。
7. 废气处理设备维护和维修：定期进行废气处理设备的维护和
维修，确保设备正常运行。
包括设备清洁、更换吸附剂或催化剂等。
8. 废气处理数据记录和报告：建立废气处理数据记录和报告体系，记录废气处理设备运行情况、废气排放数据、废气处理效果等信息。
9. 废气处理方案的更新和改进：根据实际情况，及时更新和改进废气处理方案，以提高废气处理效果和降低废气排放。
总之，针对UV印刷车间废气治理，应综合考虑废气成分和排放特征，选择适合的废气控制技术和处理设备，并建立完善的废气处理管理体系，以确保废气排放达标。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
印刷废气治理方案设计-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
印刷废气治理方案设计
印刷行业也是导致大气污染行业之一，也是大气污染防治重点整改行业之一。
印刷行业的废气来源于印刷过程中采用的油墨、甲苯、二甲苯、汽油、酒精等有机溶剂挥发。
尤其是在印品干燥的过程中，油墨所散发的挥发性组分的总含量占70%-80%，会有大量乙醇、乙酸乙酯、乙酸丁酯、乙酸丙酯以及甲苯、二甲苯等有机气体挥发排放。
这些气体不仅污染大气，还会对人体的健康造成严重危害。
因此，有效治理印刷行业废气污染已经成为亟待解决的重要问题。
而在对印刷行业产生的废气进行净化处理时，由于印刷工艺以及印刷采用的涂料不同所产生的的废气成分也有所不同。
所以在选择有机废气治理方法时，应根据废气成分、浓度等情况在进行过针对性选择。
一般来说，选择有机废气处理方法，总体上应根据以下因素：有机污染物质的类型、有机污染物质浓度水平、有机废气的排气温度、有机废气的排放流量、微粒散发的水平、需要达到的污染物控制水平来选择设计治理方案。
目前市面上对于VOCs的末端治理技术可分为两大类：回收技术和销毁技术。
回收技术是通过物理的方法，改变温度、压力或采用选择性吸附剂和选择性渗透膜等方法来富集分离有机污染物的方法，主要包括吸附技术、吸收技术、冷凝技术及膜分离技术等。
销毁技术是通过化学或生化反应，用热、光、催化剂或微生物等将有机化合物转变为二氧化碳和水等的方法，主要包括高温焚烧、催化燃烧、生物氧化、低温等离子体破坏和多相（光）催化氧化技术等。
VOCs处理技术对比表
可以看出，这五种处理方式去除率相当，但多相混合催化氧化法运行费用最低、最安全且占地面积不大，吸附法投资最少但安全性低、运行费用较高。
