HB-HV-HRC各种硬度换算表
硬度換算公式:
1.肖氏硬度(H S)=勃式硬度(B H N)/10+12
2.肖式硬度(H S)=洛式硬度(H R C)+15
3.勃式硬度(B H N)=洛克式硬度(H V)
4.洛式硬度(H R C)=勃式硬度(B H N)/10-3
洛氏硬度H R C和布氏硬度H B等硬度对照区别和换算
硬度是衡量材料软硬程度的一个性能指标。
硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。
最普通的是静负荷压入法硬度试验，即布氏硬度(H B)、洛氏硬度(H R A，H R B，H R C)、维氏硬度(H V)，橡胶塑料邵氏硬度(H A,H D)等硬度其值表示材料表面抵抗坚硬物体压入的能力。
最流行的里氏硬度（H L）、肖氏硬度(H S)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。
因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。
1、钢材的硬度：金属硬度(H a r d n e s s)的代号为H。
按硬度试验方法的不同，
●常规表示有布氏（H B）、洛氏（H R C）、维氏（H V）、里氏（H L）硬度等，其中以H B及H R C较为常用。
●H B应用范围较广，H R C适用于表面高硬度材料，如热处理硬度等。
两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。
●H V-适用于显微镜分析。
维氏硬度(H V)以120k g以内的载荷和顶角为136°的金刚石方形锥压入器
压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(H V)。
●H L手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1m m 处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度H L=1000×V B（回弹速度）/V A（冲击速度）。
●目前最常用的便携式里氏硬度计用里氏（H L）测量后可以转化为：布氏（H B）、洛氏（H R C）、维氏（H V）、肖氏（H S）硬度。
或用里氏原理直接用布氏（H B）、洛氏（H R C）、维氏（H V）、里氏（H L）、肖氏（H S）测量硬度值。
时代公司生产的T H系列里氏硬度计就有此功能，是传统台式硬度机的有益补充！”（详细情况请点击《里氏硬度计T H140/T H160/H L N-11A/H S141便携式系列》）
洛氏硬度(H R C)一般用于硬度较高的材料，如热处理后的硬度等等。
2、H B-布氏硬度：一般用于材料较软的时候，如有色金属、热处理之前或退火后的钢铁。
布式硬度
(H B)是以一定大小的试验载荷，将一定直径的淬硬钢球或硬质合金球压入被测金属表面，保持规定时间，然后卸荷，测量被测表面压痕直径。
布式硬度值是载荷除以压痕球形表面积所得的商。
一般为：以一定的载荷(一般3000k g)把一定大小(直径一般为10m m)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(H B)，单位为公斤力/m m2(N/m m2)。
（关于布
式硬度(H B)详细情况请点击《布氏硬度机(计)H B-3000B/T H600》）
3、洛式硬度是以压痕塑性变形深度来确定硬度值指标。
以0.002毫米作为一个硬度单位。
当H B>450
或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。
它是用一个顶角120°的金刚石圆锥体或直径为 1.59、3.18m m的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。
根据试验材料硬度的不同，分三种不同的标度来表
示：
H R A：是采用60k g载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。
H R B：是采用100k g载荷和直径 1.58m m淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。
H R C：是采用150k g载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。
另外：
1.H R C含意是洛式硬度C标尺，
2.H R C和H B在生产中的应用都很广泛
3.H R C适用范围H R C20－－67，相当于H B225－－650
若硬度高于此范围则用洛式硬度A标尺H R A。
若硬度低于此范围则用洛式硬度B标尺H R B。
布式硬度上限值H B650,不能高于此值。
4.洛氏硬度计C标尺之压头为顶角120度的金刚石圆锥，试验载荷为一确定值，中国标准是150公斤力。
布氏硬度计之压头为淬硬钢球（H B S)或硬质合金球（H B W），试验载荷随球直径不同而不同，从3000到31.25公斤力。
5.洛式硬度压痕很小，测量值有局部性，须测数点求平均值，适用成品和薄片，归于无损检测一类。
布式硬度压痕较大，测量值准，不适用成品和薄片，一般不归于无损检测一类。
6.洛式硬度的硬度值是一无名数，没有单位。
（因此习惯称洛式硬度为多少度是不正确的。
）
布式硬度的硬度值有单位，且和抗拉强度有一定的近似关系。
7.洛式硬度直接在表盘上显示、也可以数字显示，操作方便，快捷直观，适用于大量生产中。
布式硬度需要用显微镜测量压痕直径，然后查表或计算，操作较繁琐。
8.在一定条件下，H B与H R C可以查表互换。
其心算公式可大概记为：1H R C≈1/10H B。
（关于洛氏硬度机详细情况请点击《洛氏硬度机(计)H R-150A/T H300/T H500/T H320/T H301/T H310系列》）
各种硬度转换表。
HB HV HRC各种硬度换算表
硬度换算公式:1.肖氏硬度(H S)=勃式硬度(B H N)/10+122.肖式硬度(H S)=洛式硬度(H R C)+153.勃式硬度(B H N)=洛克式硬度(H V)4.洛式硬度(H R C)=勃式硬度(B H N)/10-3洛氏硬度H R C和布氏硬度H B等硬度对照区别和换算硬度是衡量材料软硬程度的一个性能指标。
硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。
最普通的是静负荷压入法硬度试验，即布氏硬度(H B)、洛氏硬度(H R A，H R B，H R C)、维氏硬度(H V)，橡胶塑料邵氏硬度(H A,H D)等硬度其值表示材料表面抵抗坚硬物体压入的能力。
最流行的里氏硬度（H L）、肖氏硬度(H S)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。
因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。
1、钢材的硬度：金属硬度(H a r d n e s s)的代号为H。
按硬度试验方法的不同，●常规表示有布氏（H B）、洛氏（H R C）、维氏（H V）、里氏（H L）硬度等，其中以H B及H R C较为常用。
●H B应用范围较广，H R C适用于表面高硬度材料，如热处理硬度等。
两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。
●H V-适用于显微镜分析。
维氏硬度(H V)以120k g以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(H V)。
●H L手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1m m 处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度H L=1000×V B（回弹速度）/V A（冲击速度）。
●目前最常用的便携式里氏硬度计用里氏（H L）测量后可以转化为：布氏（H B）、洛氏（H R C）、维氏（H V）、肖氏（H S）硬度。
硬度换算表LD、HV、HB、HRB、HRC、HSD
399
658 416
402
660 419
405
662 421
407
664 424
410
666 427
413
668 430
416
670 433
419
672 436
422
674 439
425
676 442
428
678 445
431
680 448
434
682 451
437
684 454
440
686 458
57.7 58.0 58.4 58.7 59.0
59.3 59.6 59.9 60.3 60.6
60.9 61.2 61.5 61.9 62.2
62.5
上表中的值适用于经热轧、热锻及热处理的低合金钢及铸钢
5
钢和铸钢
（弹性模量 210000N/mm2）
LD
HV
HB
HRB
（F=30D2）
700
480
465
29.7 42.5 30.0 42.8 30.4 43.1 30.7 43.4 31.0 43.7
31.3 44.0 31.6 44.3 31.9 44.6 32.1 44.9 32.4 45.2
32.7 45.5 33.0 45.8 33.3 46.1 33.6 46.4 33.9 46.7
34.2 47.0
非铅垂冲击方向修正值 从所测量的 LD 值减去表中修正值
LD 300 -6 350 -6 400 -5 450 -5 500 -5 550 -4 600 -4 650 -4 700 -3 750 -3 800 -3 850 -2 900

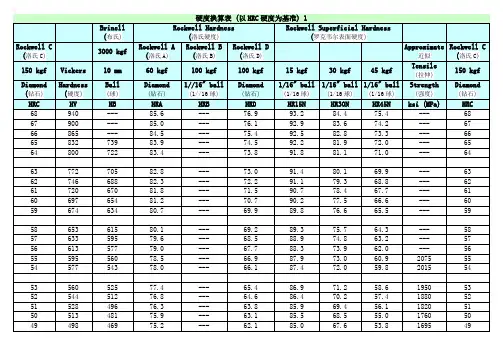

HRA-HB-HRC-HV硬度对照表
Brinell
(布氏)
Rockwell Hardness
(洛氏硬度)
Rockwell Superficial Hardness
(罗克韦尔表面硬度)
Rockwell C
(洛氏C)
3000 kgf
Rockwell A
(洛氏A)
Rockwell B
(洛氏B)
Rockwell D
1215
39
38
372
353
69.4
---
53.8
79.4
57.7
40.8
1180
38
37
363
344
68.9
---
53.1
78.8
56.8
39.6
1160
37
36
354
336
68.4
(109.0)
52.3
78.3
55.9
38.4
1115
36
35
345
327
67.9
(108.5)
51,5
77.7
55.0
595
560
78.5
---
66.9
87.9
73.0
60.9
2075
55
54
577
543
78.0
---
66.1
87.4
72.0
59.8
2015
54
53
560
525
77.4
---
65.4
86.9
71.2
58.6
1950
53
52
544
洛氏硬度(HRC)、布氏硬度(HB)、维氏硬度对照及换算
洛氏硬度(HRC)、布氏硬度(HB)、维氏硬度对照区别和换算硬度是衡量材料软硬程度的一个性能指标。
硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。
最普通的是静负荷压入法硬度试验，即布氏硬度(HB)、洛氏硬度(HRA，HRB，HRC)、维氏硬度(HV)，橡胶塑料邵氏硬度(HA,HD)等硬度其值表示材料表面抵抗坚硬物体压入的能力。
最流行的里氏硬度（HL）、肖氏硬度(HS)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。
因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。
钢材的硬度：金属硬度(Hardness)的代号为H。
按硬度试验方法的不同，●常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB及HRC较为常用。
●HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等。
两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。
●HV-适用于显微镜分析。
维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。
●HL手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1mm处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度HL=1000×VB（回弹速度）/ V A（冲击速度）。
●目前最常用的便携式里氏硬度计用里氏（HL）测量后可以转化为：布氏（HB）、洛氏（HRC）、维氏（HV）、肖氏（HS）硬度。
或用里氏原理直接用布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）、肖氏（HS）测量硬度值。
时代公司生产的TH系列里氏硬度计就有此功能，是传统台式硬度机的有益补充！”（详细情况请点击《里氏硬度计TH140/TH160/HLN-11A/HS141便携式系列》）1、HB - 布氏硬度:布氏硬度(HB)一般用于材料较软的时候，如有色金属、热处理之前或退火后的钢铁。
hbhvhrc各种硬度换算表
硬度換算公式:1.肖氏硬度(H S)=勃式硬度(B H N)/10+122.肖式硬度(H S)=洛式硬度(H R C)+153.勃式硬度(B H N)=洛克式硬度(H V)4.洛式硬度(H R C)=勃式硬度(B H N)/10-3洛氏硬度H R C和布氏硬度H B等硬度对照区别和换算硬度是衡量材料软硬程度的一个性能指标。
硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。
最普通的是静负荷压入法硬度试验，即布氏硬度(H B)、洛氏硬度(H R A，H R B，H R C)、维氏硬度(H V)，橡胶塑料邵氏硬度(H A,H D)等硬度其值表示材料表面抵抗坚硬物体压入的能力。
最流行的里氏硬度（H L）、肖氏硬度(H S)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。
因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。
1、钢材的硬度：金属硬度(H a r d n e s s)的代号为H。
按硬度试验方法的不同，●常规表示有布氏（H B）、洛氏（H R C）、维氏（H V）、里氏（H L）硬度等，其中以H B及H R C较为常用。
●H B应用范围较广，H R C适用于表面高硬度材料，如热处理硬度等。
两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。
●H V-适用于显微镜分析。
维氏硬度(H V)以120k g以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(H V)。
●H L手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1m m 处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度H L=1000×V B（回弹速度）/V A（冲击速度）。
●目前最常用的便携式里氏硬度计用里氏（H L）测量后可以转化为：布氏（H B）、洛氏（H R C）、维氏（H V）、肖氏（H S）硬度。
HB硬度和HRC硬度对照表
一、硬度简介： 硬度表示材料抵抗硬物体压入其表面的能力。它是金属材料的重要性能指 标之一。一般硬度越高，耐磨性越好。常用的硬度指标有布氏硬度、洛氏 硬度和维氏硬度。 1.布氏硬度(HB) 以一定的载荷(一般 3000kg)把一定大小(直径一般为 10mm)的淬硬钢球压 入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布 氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。 2.洛氏硬度(HR) 当 HB>450 或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计 量。它是用一个顶角 120°的金刚石圆锥体或直径为 1.59、3.18mm 的钢 球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。根 据试验材料硬度的不同，分三种不同的标度来表示： HRA：是采用 60kg 载荷和钻石锥压入器求得的硬度，用于硬度极高 的材料(如硬质合金等)。
A. 标尺
60-kg 负荷
金刚 圆锥 压头
标尺
100-kg 负荷
金刚圆 锥压头
标 尺
100-kg 负荷
金刚圆 锥压头
标 尺
100-kg 负荷
金刚圆 锥压头
15-N 标尺 15－
kg 负荷
30-N 标尺 30－
kg 负荷
45-N 标尺 45-kg 负荷
HRA
4
69.2 68.7 68.1 67.6 67.0 66.4 65.8 65.2 65.8 64.5 64.2 63.8 63.5
470 46.9 441
460 46.1 433
450 45.3 425
440 44.5 415
430 43.6 405
420 42.7 397
410 41.8 388
HBHVHRC各种硬度换算表
迎下载支持.硬度換算公式:1.肖氏硬度(H S)=勃式硬度(B H N)/10+122.肖式硬度(H S)=洛式硬度(H R C)+153.勃式硬度(B H N)=洛克式硬度(H V)4.洛式硬度(H R C)=勃式硬度(B H N)/10-3洛氏硬度H R C和布氏硬度H B等硬度对照区别和换算硬度是衡量材料软硬程度的一个性能指标。
硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。
最普通的是静负荷压入法硬度试验，即布氏硬度(H B)、洛氏硬度(H R A，H R B，H R C)、维氏硬度(H V)，橡胶塑料邵氏硬度(H A,H D)等硬度其值表示材料表面抵抗坚硬物体压入的能力。
最流行的里氏硬度（H L）、肖氏硬度(H S)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。
因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。
1、钢材的硬度：金属硬度(H a r d n e s s)的代号为H。
按硬度试验方法的不同，●常规表示有布氏（H B）、洛氏（H R C）、维氏（H V）、里氏（H L）硬度等，其中以H B及H R C较为常用。
●H B应用范围较广，H R C适用于表面高硬度材料，如热处理硬度等。
两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。
●H V-适用于显微镜分析。
维氏硬度(H V)以120k g以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(H V)。
●H L手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1m m 处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度H L=1000×V B（回弹速度）/V A（冲击速度）。
●目前最常用的便携式里氏硬度计用里氏（H L）测量后可以转化为：布氏（H B）、洛氏（H R C）、维氏（H V）、肖氏（H S）硬度。
硬度知识及换算表
⑵洛氏硬度（HR） 当 HB>450 或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。它是用一个顶角 120°的金 刚石圆锥体或直径为 1.59、3.18mm 的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的 硬度。根据试验材料硬度的不同，分三种不同的标度来表示： HRA：是采用 60kg 载荷和钻石锥压入器求得的硬度，用于硬度极高的材料（如硬质合金等）。 HRB：是采用 100kg 载荷和直径 1.58mm 淬硬的钢球，求得的硬度，用于硬度较低的材料（如退火钢、 铸铁等）。 HRC：是采用 150kg 载荷和钻石锥压入器求得的硬度，用于硬度很高的材料（如淬火钢等）。 ⑶维氏硬度（HV） 以 120kg 以内的载荷和顶角为 136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除 以载荷值，即为维氏硬度值（HV） HBS，HBW 是布氏硬度更详细的分类。非常专业的时候要用到。 布氏硬度的符号及表示方法 布氏硬度的符号用 HBS 或 HBW 表示。 HBS 表示压头为淬硬钢球，用于测定布氏硬度值在 450 以下的材料，如软钢、灰铸铁和有色金属等。 HBW 表示压头为硬质合金，用于测定布氏硬度值在 650 以下的树料。 布氏硬度的表示方法：HBS 或 HBW 之前的数字为硬度值，后面按顺序用数字表示试验条件： ①压头的球体直径； ②试验载荷； ③试验载荷保持的时间(10～15s 不标注)。 例如 170HBS10／1000／30 表示用直径 10mm 的钢球，在 9807N(1000kgf)的试验载荷作用下，保持 30s 时测得的布氏硬度值为 170。 530HBW5／750 表示用直径 5mm 的硬质合金球，在 7355N(750kgf)的试验载荷作用下，保持 10～15s 时 测得的布氏硬度值为 530。 (3)试验条件的选择布氏硬度试验时，压头球体的直径 D、试验载荷 F 及载荷保持 的时间 t，应根据被试金属材料的种类、硬度值的范围及厚度进行选择。 常用的压头直径 l、2、2．5、5 和 10 毫米五种。 试验载荷可从 9．807N(lkgf)～29．42KN(3000kgf)范围内， 载荷保持的时间，一般黑色金属为 10～15s；有色金属为 30s；布氏硬度值小于 35 时为 60s。 (4)优缺点 钢球直径较大，在金属树料表面上留下的压痕也较大，故测得的硬度值比较准确。 布氏硬度值和抗拉强度之间有一定的关系，因此可按布氏硬度值近似确定金属材料的抗拉强度。 如被试金属硬度过高，将影响硬度值的准确性，所以布氏硬度试验一般适于测定布氏硬度值小于 650 的金属材料。 布氏硬度压痕较大，故不宜测定成品及薄片材料。 还有莫氏硬度是用在磨料上的。 磨料的硬度是指磨料抵抗其它物质刻划或压入其表面的能力。磨料的硬度是用显微硬度表示的，显微 硬度是一种压入硬度，测量仪器是显微硬度计，它实际上是一台设有加负荷装置的显微镜。 在磨料磨具行业常用来表示磨料硬度的，还有莫氏硬度和新莫氏硬度。莫氏硬度是由德国人莫斯首先 提出来的，其测试方法是用棱锥形金刚石针刻划被测物体的表面，根据划痕的深度来表示硬度。莫氏硬度 是以十种常见不同硬度的矿物作为标准，按大小顺序排列构成的。新莫氏硬度是在莫氏硬度的基础上，将 硬度的等级划分为 15 个。
