《汽车机械识图》试卷
10期中考试《汽车机械识图》考试试题
10期中考试《汽车机械识图》考试试题
揭阳捷和职业技术学校2011,2012学年
一学期期中《汽车机械识图》试题 20分，每小题4分) 第二、选择题:(共1(根据给出的俯视图选择正确的主视图( ) 三四总分题号一二五
装分数
一、补画下列组合体表面交线(共20分，每小题5分)
1、 2、
订
2.根据给出的俯视图选择正确的主视图( )
3、 4、
3.选择正确的局部剖视图( ) 线
班级________ 学号________ 姓名_________ 第1页第2页
1. 4.选择正确的局部剖视图( )
装 订
2. 5.选择正确的断面图( )
线
三、根据给定的两个视图补画左视图(有多种答案，至少画出两个):(共20分，每小题10分)
班级________ 学号________ 姓名_________
第3页第4页
四、根据组合体的两个视图，补画第三视图。
(20分)
1(
装
2. 订
五、已知立体的俯视图和A向视图，画出该立体的主视图(全剖)。
线
(20分)
班级________ 学号________ 姓名_________
第5页第6页。

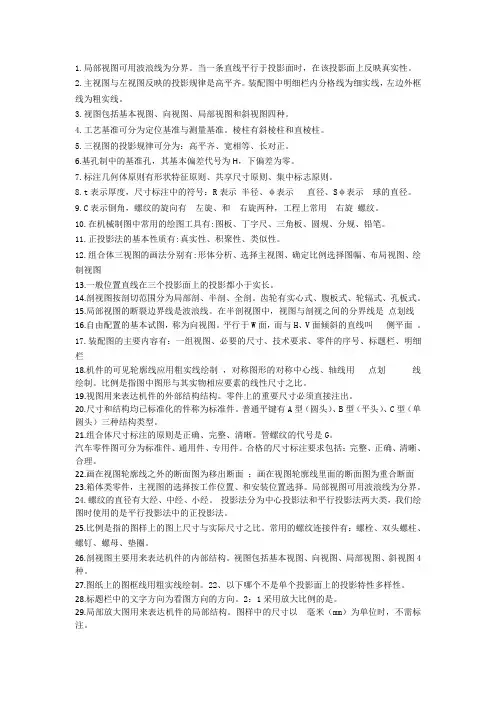

《汽车机械识图》总复习题
1.局部视图可用波浪线为分界。
当一条直线平行于投影面时，在该投影面上反映真实性。
2.主视图与左视图反映的投影规律是高平齐。
装配图中明细栏内分格线为细实线，左边外框线为粗实线。
3.视图包括基本视图、向视图、局部视图和斜视图四种。
4.工艺基准可分为定位基准与测量基准。
棱柱有斜棱柱和直棱柱。
5.三视图的投影规律可分为：高平齐、宽相等、长对正。
6.基孔制中的基准孔，其基本偏差代号为H，下偏差为零。
7.标注几何体原则有形状特征原则、共享尺寸原则、集中标志原则。
8.t表示厚度，尺寸标注中的符号：R表示半径、φ表示直径、Sφ表示球的直径。
9.C表示倒角，螺纹的旋向有左旋、和右旋两种，工程上常用右旋螺纹。
10.在机械制图中常用的绘图工具有:图板、丁字尺、三角板、圆规、分规、铅笔。
11.正投影法的基本性质有:真实性、积聚性、类似性。
12.组合体三视图的画法分别有:形体分析、选择主视图、确定比例选择图幅、布局视图、绘制视图13.一般位置直线在三个投影面上的投影都小于实长。
14.剖视图按剖切范围分为局部剖、半剖、全剖。
齿轮有实心式、腹板式、轮辐式、孔板式。
15.局部视图的断裂边界线是波浪线。
在半剖视图中，视图与剖视之间的分界线是点划线16.自由配置的基本试图，称为向视图。
平行于W面，而与H、V面倾斜的直线叫侧平面。
17.装配图的主要内容有：一组视图、必要的尺寸、技术要求、零件的序号、标题栏、明细栏18.机件的可见轮廓线应用粗实线绘制，对称图形的对称中心线、轴线用点划线绘制。
比例是指图中图形与其实物相应要素的线性尺寸之比。
19.视图用来表达机件的外部结构结构。
零件上的重要尺寸必须直接注出。
20.尺寸和结构均已标准化的件称为标准件。
普通平键有A型（圆头）、B型（平头）、C型（单圆头）三种结构类型。
21.组合体尺寸标注的原则是正确、完整、清晰。
管螺纹的代号是G。
汽车零件图可分为标准件、通用件、专用件。
合格的尺寸标注要求包括：完整、正确、清晰、合理。
汽车机械识图考试试卷及答案
XXXX 职业技术学院 2019-2010学年第二学期《汽车机械识图》考试试卷一、单项选择题（每题2分，共20分）1.图样中尺寸大小均以（ ）为单位，在尺寸数字后面不必写出单位名称。
A 、kmB 、mC 、cmD 、mm2.国家标准规定了各种尺寸的标注方法，直径尺寸的标注必须在尺寸数字前加 注直径符号（ ）A 、DB 、dC 、ФD 、L3.（ ）表示零件的结构形状、大小和有关技术要求。
A 、零件图B 、装配图C 、展开图D 、轴测图4.（ ）是一组图形的核心，画图和看图都是从该图开始的。
A 、主视图B 、俯视图C 、左视图D 、右视图 5.一张完整的装配图包括必要的尺寸、技术要求和（ ）。
A 、标题栏B 、零件序C 、明细栏D 、A 、B 、C 选项均有 6.在基本视图中，从左向右投影所得到的视图为（ ）。
A 、基本视图 B 、仰视图 C 、俯视图 D 、左视图 7.国家标准规定采用（ ）来表达机件的内部结构形状。
A ．视图 B ．剖视图 C ．断面图 D ．局部放大图8.视图包括（ ）、向视图、局部视图和斜视图四种。
A ．基本视图 B ．主视图 C ．俯视图 D ．左视图 9.尺寸标注中，尺寸的种类不包括（ ）。
A 、定形尺寸B 、定位尺寸C 、总尺寸D 、局部尺寸 10.下列关于公差的叙述中正确的是（ ）。
A 、公差=最大极限尺寸—基本尺寸B 、公差=最小极限尺寸—基本尺寸C 、公差=最大极限尺寸—上偏差D 、公差=上偏差—上偏差二、填空题（每空1分，共20分）1、视图包括 、 、 、 4种。
2、物体向基本投影面投射所得的视图称为 。
3、销主要起定位作用，也可以用于连接和定位，可分为 、 、 。
4、普通平键有 、 和 C 型（单圆头）三种结构类型。
5、螺纹的旋向有 和 两种，工程上常用 螺纹。
6、常见的螺纹牙型有 、 、 和方形等多种。
7、根据投射中心到投影面的距离，投影分为 和 ；8、平行投影根据投射线与投影面是否垂直的位置关系又分为 和 。
2023年汽车机械识图理论考核试题
汽车机械识图理论考核试题一、单选题1.机械制图中，比例1:5是（）[单选题]*A.放大比例B.缩小比例√C.原值比例D.以上均不正确2.图框线用（）绘制。
[单选题]*A.细实线B.粗实线√C.虚线D.波浪线3.尺寸界线是指（）[单选题]*A.测量的方向B.测量的范围√C.粗实线D.箭头4.标题栏一般位于图纸的（）[单选题]*A.右下角√B.左下角C.右上角D.左上角5.机械制图中，比例2:1是（）[单选题]*A.放大比例√B.缩小比例C.原值比例D.以上均不正确6.图样中不可见轮廓线一般用（）来表示[单选题]*A.粗实线B.细实线C.虚线√D.点画线7.一张A3的图纸可以裁成多少张A4的图纸（）[单选题]*A.2√B.4C.6D.88.角度的数字一般注写成（）[单选题]*A.水平B.竖直C.倾斜D.没有一定要求√9.机械制图中规定字体的号数是指（）[单选题]*A.字高√B.字宽C.字形D.字型10.当表达对象的尺寸较小时，应采用（）绘制图样[单选题]*A.原值比例B.放大比例√C.缩小比例D.局部缩小比例11.平面图形中所注尺寸按其作用可分为定形尺寸和（）两类。
[单选题]*A.定位尺寸√B.整体尺寸C.规格尺寸D.安装尺寸12.在三投影面体系中，正投影面用字母（）表示[单选题]*A.V√B.HC.WD.Z13.一般情况下，只要知道物体的几面投影就可以确定物体的空间位置（）。
[单选题]*A.一面C.三面D.四面14.三视图是利用了（）[单选题]*A.中心投影法B.正投影法√C.斜投影法D.换面法15.下图Z-3-2中直线AB是（）。
[单选题]*A.正平线B.正垂线C.水平线√D.铅垂线16.当直线与投影面（）时，该投影为一点[单选题]*A.平行B.垂直√C.倾斜相交17.当平面图形与投影面（）时，该投影反映其实际形状[单选题]*A.平行√B.垂直C.相交D.任何位置18.俯视图是（）投影，在水平投影面上所得到的视图[单选题]*A.由上向下√B.由左到右C.由后到前D.由前向后19.正等测投影中，轴间角为（）度。

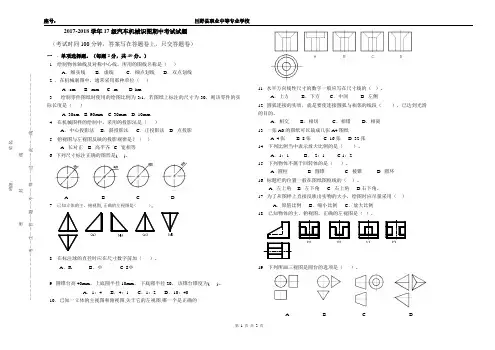

汽车机械识图期中考试试题
班级： 姓名：----------------------------------------------------密-------------------封----------------------线------------------------------------------------------―――――――――――考――生――答――题――不――得―――过―――此―――线―――――――――――――2017-2018学年17级汽车机械识图期中考试试题（考试时间100分钟，答案写在答题卷上，只交答题卷）一 . 单项选择题。
（每题2分，共40分。
）1 . 绘制物体轴线及对称中心线，所用的图线名称是（ ）A ．细实线B ．虚线C ．细点划线D ．双点划线 2 ．在机械制图中，通常采用那种单位（ ） A. cm B. mm C. m D. km3 . 绘制零件图纸时使用的绘图比例为3:1，若图纸上标注的尺寸为30，则该零件的实际长度是（ ）A. 30cmB. 90mmC. 30mmD. 10mm 4 . 在机械图样的绘制中，采用的投影法是（ ）A ．中心投影法B ．斜投影法C ．正投影法 D. 点投影 5 . 俯视图与左视图反映的投影规律是？（ ） A. 长对正 B. 高平齐 C. 宽相等 6. 下列尺寸标注正确的图形是( )。
A. B. C. D. 7 . 已知立体的主、俯视图,正确的左视图是( )｡8 . 在标注球的直径时应在尺寸数字前加（ ）。
A ．R B ．Φ C. S Φ9. 圆锥台高40mm ，上底圆半径10mm ， 下底圆半径20， 该锥台锥度为( )。
A ．1：4 B ．4：1 C ．1：2 D ．10：40 10．已知一立体的主视图和俯视图,关于它的左视图,哪一个是正确的11. 水平方向线性尺寸的数字一般应写在尺寸线的（ ）。
A ．上方 B ．下方 C ．中间 D. 左侧12. 圆弧连接的实质，就是要使连接圆弧与相邻的线段（ ），已达到光滑 的目的。

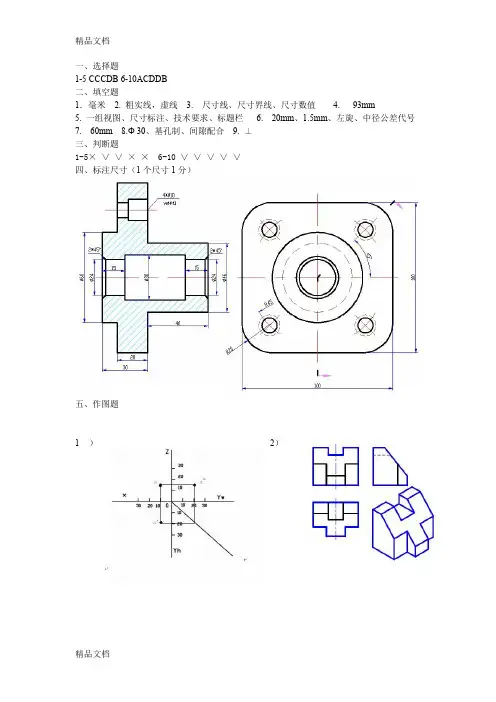

最新汽车机械识图A卷答案
月生活费人数（频率）百分比⑥垫圈与螺母不剖+2
⑦孔与螺栓配合细节+2
图1-1大学生月生活费分布
大学生对手工艺制作兴趣的调研
3）评分标准：
附件（二）：调查问卷设计①整体美观+2
②表达方式：齿轮全剖+轴局部局+4
开了连锁店，最大的好处是让别人记住你。“漂亮女生”一律采用湖蓝底色的装修风格，简洁、时尚、醒目。“品牌效应”是商家梦寐以求的制胜法宝。③螺栓长度计算+2
（四）大学生对手工艺制品消费的要求④剖面线两零件剖面线方向相反、齿轮齿不剖+4
一、选择题
1-5 CCCDB 6-10ACDDB
二、填空题
1．毫米2.粗实线，虚线3.尺寸线、尺寸界线、尺寸数值4. 93mm
5.一组视图、尺寸标注、技术要求、标题栏6. 20mm、1.5mm、左旋、中径公差代号
7. 60mm 8.Ф30、基孔制、间隙配合9.⊥∨
四、标注尺寸（1个尺寸1分）
五、作图题
1）2）
营销环境信息收集索引
2、Google网站www。people。com。cn
然而影响我们大学生消费的最主要的因素是我们的生活费还是有限，故也限制了我们一定的购买能力。因此在价格方面要做适当考虑：我们所推出的手工艺制品的价位绝大部分都是在50元以下。一定会适合我们的学生朋友。
汽车机械识图期末考试试题
汽车机械识图期末考试试题### 汽车机械识图期末考试试题一、选择题（每题5分，共30分）1. 汽车发动机的曲轴通常采用哪种材料制造？A. 铸铁B. 铝合金C. 不锈钢D. 钛合金2. 活塞在发动机中的主要作用是什么？A. 转换热能为机械能B. 将机械能转换为热能C. 转换机械能为电能D. 将电能转换为机械能3. 汽车制动系统中，刹车盘的作用是什么？A. 传递制动力B. 储存能量C. 增加摩擦力D. 减少摩擦力4. 汽车转向系统中，转向节的作用是什么？A. 连接车轮和转向轴B. 连接发动机和传动轴C. 连接车轮和制动盘D. 连接发动机和车轮5. 汽车悬挂系统中，减震器的主要功能是什么？A. 吸收路面冲击B. 提供转向力C. 增加车辆稳定性D. 减少车辆重量6. 汽车的差速器的主要作用是什么？A. 改变车轮转速B. 增加车轮转速C. 减少车轮转速D. 保持车轮转速一致二、填空题（每空5分，共30分）1. 汽车发动机的四个冲程包括：进气冲程、__________、__________、排气冲程。
2. 汽车的底盘包括：__________、__________、__________、__________。
3. 汽车的传动系统主要由__________、__________、__________、__________和差速器组成。
4. 汽车的转向系统包括：方向盘、转向轴、__________、__________。
5. 汽车的制动系统包括：制动踏板、制动总泵、__________、__________。
6. 汽车的悬挂系统通常由__________、__________、__________和减震器组成。
三、简答题（每题20分，共40分）1. 请简述汽车发动机的工作原理。
2. 描述汽车悬挂系统的作用及其对车辆行驶性能的影响。
注意：请在规定的时间内完成试题，保持答题卡整洁，字迹清晰。
祝您考试顺利！。
汽车机械识图考卷
9、已知物体的主视图及俯视图，所对应的左视图为（
）
10、下列图形标注真确的是（ ）
得分 评卷人 二、填空题（每格 1 分，共 10 分）
1、比例是指
与其
相应要素的线性尺寸之比。
2、标准线性尺寸的尺寸数字，数字应当写在尺寸线的上方或
。
3、投影法分为
投影法和
投影法中的正投影法。
投影法两大类，我们绘图时使用的是
第 4 页,共 6 页
学校 班级
姓名
பைடு நூலகம்
学号
密
封
线
密封线内不得答题
第 5 页,共 6 页
第 6 页,共 6 页
4、图样中的尺寸以
为单位时，不需标注。
5、尺寸标注中的符号：R 表示
，φ 表示
，Sφ 表示
。
得分
评卷人
三、判断题（在题目前面的括号内，正确的填“√”，错误 的填“×”，每小题 2 分，共 20 分）
（ ）1、图框有留装订边和不留装订边两种格式。 （ ）2、可见轮廓线用粗实线；不可见轮廓线用虚线,轴线对称中心用细点画线。
学校 班级
姓名
学号
密
封
线
密封线内不得答题
《汽车机械识图》试卷
累分
题 号 一
二
三
四
总分
复查人
得 分
评卷
复查人
▲:考生作答前应检查是否有缺页、白页，以防漏答。满分 100 分。考试时间 100
分钟。
得分 评卷人 一、选择题（每小题 3 分，共 30 分）
1、以下作图比例中，采用放大比例的是（ ）。
A、2：1 B、1：1 C、1：2 D、1：3
得分 评卷人 四、画图题 （50 分）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
云浮市中等专业学校2016 —2017学年第二学期期末考试
《汽车机械识图》A卷
（适用于17春汽修1、2、3、4班、17春汽修大专班）班别：______________ 姓名：____________ 成绩：_____________
一、填空题（10分）
1、机械制图当中可见轮廓线采用 ________ 线，尺寸线，尺寸界线
用________ 线，轴线、中心线采用细点画线。
2、尺寸标注由_________ 、___________ 和尺寸数字组成。
3、工程上常采用的投影法是 _________ 和__________ 法。
4、投影的特性有：________ 、__________ 和积聚性。
5、按剖切范围分，剖视图可分为________ 、 ______ 和局部剖三类。
二、判断题（10分）
1、在标注直径时，在数字前面应该加①，在标注半径时应在数字前
加R
（）
o
2、机械制图中一般不标注单位，默认单位是m。
（）
3、为了简化作图，通常将正等轴测图的轴向变形系数取为1。
（
）
4、绘制机械图样时，尽量采用1: 1的比例。
（）
5、同一零件中各个剖面区域的剖面线间隔应相等，方向一致。
（
）
三、选择题（20分）
1、、不可见轮廓线采用（）来绘制。
A、粗实线
B、虚线
C、细实线
A B C
2、看懂主、俯视图，想象出组合体的形状，找出错误的左视图（
）
3、下列比例当中表示缩小比例的是（ ）
A 、1: 1
B 、2 : 1
C 、1 : 2
4、 主视图与俯视图（ ）
A 、长对正
B 、高平齐
C 、宽相等
5、 正等轴测图的轴间角为（ ）
A 、120 °
B 、60 °
C 、90 °
6、 标题栏一般位于图纸的（ ）
A .右下角
B .左下角 C.右上角
7、下列三组视图中，主视图均为全剖视图，其中 （ 视图有缺漏的线。
） 的主
A B C
&为了将物体的外部形状表达清楚，一般采用（）个视图来表达
A 、三
B 、四
C 、五
9、已知圆柱截切后的主、俯视图，正确的左视图是（
）。
10、中心线、轴线一般用（
）绘制。
A 、虚线 B
、细点画线 C 、粗实线
四、作图题（60分） 1、根据下面的三视图画出正等轴测图（15分）
2、根据立体图，画三视图并标注尺寸（25
分）
3、根据主视图和俯视图，画出左视图。
（10分）
4、根据俯视图和立体图，画出全剖视图。
（10
分）。
