氨制冷系统放空气操作
氨制冷操作规程完整
制度汇编编号：01 版本号:2014-01 ---------------------------------------------------龙口市大洋食品有限公司操作规程---------------------------------------------------龙口市大洋食品二〇一四年一月六日《龙口市大洋食品操作规程》编审人员总体审核:立贵总经理修美秋副总经理会审人员：常选安全生产科部长郭蓉安全生产科组长编制人员：卫刚成员修治国成员郭元北成员培发成员批准人：立贵总经理实施日期：2014年 1 月 6 日发布令《龙口市大洋食品操作规程》于2014年1月5日通过评审，现予发布，自2014年1月6日实施。
总经理：二〇一四年一月六日目录1、制冷压缩机操作规程 (1)2、中间冷却器操作规程 (7)3、油氨分离器操作规程 (7)4、贮氨器操作规程 (7)5、排液桶操作规程 (8)6、低压循环桶操作规程 (10)7、氨泵操作规程 (10)8、集油器操作规程 (11)9、放空气器操作规程 (11)10、制冷系统加氨操作规程 (12)11、冷风机操作规程 (13)12、蒸发式冷凝器操作规程 (13)13、冷库氨系统融霜操作规程 (14)14、电值班运行操作规程 (15)15、冷库降温操作规程 (27)16、制冷系统充氨操作规程 (29)17、正压式空气呼吸器使用操作规程 (30)18、冷库商品存放堆码规 (32)19、真空冷冻干燥机操作规程 (33)20、原料仓操作规程 (36)21、成品仓操作规程 (36)22、品管岗位安全操作规程 (38)23、去皮机安全操作规程 (38)24、切片机安全操作规程 (39)25、打码人员操作规程 (39)26、包装岗位安全操作规程 (40)27、锅炉安全操作规程 (40)28、电工安全操作规程 (45)1、制冷压缩机操作规程压缩机开启前的准备工作：一、检查记录，弄清该机、该系统停止运转的原因和时间。
冷库安装与维修3-1(氨冷库的维护工艺基本操作)
三、检修氨冷库辅助部件
1. 检修换热器及压力容器
换热器及压力容器可能出现的故障：工作表面污染、密封能 力丧失 、厚度减薄、局部变形 。 清除垢层检修方法： ①吹污法；②手工法；③机械法；④化学法；⑤化水除垢 法。 渗漏的修理方法： ①找漏点 ；②补焊方法进行修补。 局部变形的修理 ： 检查钢板厚度，若钢板厚度仍能承受安全压力，则不须更 换。若钢板厚度减薄过多，设备应降压使用或报废。
三、检修氨冷库辅助部件
2. 检修管道、阀门以及法兰
管道局部变形的检修：应加强除霜工作 、增加支架或吊架、 割断弯曲部分上校直后再接到排管。 管道裂缝和针形小孔的检修： ①焊补；②超过2次应更换。 截止阀与调节阀的检修： ①研磨法修复；②更换。 浮球阀的检修： 锡焊或气焊。 电磁阀的检修 ：①除磁以及换新铁心；②清洗阀门；③更换 密封件；④更换弹簧；⑤拆卸清洗更换垫；⑥更换电磁阀。
单元三 冷库的维护工艺基本操作与故障排除
任务一 氨冷库的维护工艺基本操作
任务目标
知识目标
1. 掌握维护氨冷库日常运行的操作规程和注意事项。 2. 掌握检修氨冷库制冷设备的注意事项。
能力目标
1. 能正确完成维护氨冷库日常运行的操作规程。 2. 能正确完成检修氨冷库制冷设备的操作步骤。
任务分析
氨冷库运行维护过程中，须具备一些基本的操作技能， 如除霜排液、排油、加油、放油、充氨以及各设备的检修 操作。本任务要求掌握这些基本操作的基本技能。
一、氨冷库的日常维护
1．氨冷库制冷系统的融霜操作
重力供液系统热氨融霜操作示意图
一、氨冷库的日常维护
1．氨冷库制冷系统的融霜操作
其操作流程： 操作前准备→降低排液桶内的压力→停止蒸发器的工作 →排放蒸发器积存的氨液→用热氨气体融霜→恢复蒸发器 的正常工作→排放排液桶的积油→排放排液桶的氨液→结 束热氨融霜操作。
氨制冷压缩机操作规程
8AS-12.5氨压缩机制冷制作法一、开机前的准备1.检查压缩机周围是否有障碍物。
2.检查压缩机上的压力表、油压表、温度机、指标灯是否正常好用。
3.检查压缩机曲轴箱视镜油面是否正常（油面不低于视镜的1/3，不高于2/3为准）。
4.检查压缩机卸在装置手柄是否停在零位上。
5.检查开关柜上电压表是否与电机使电压享福（380V）.6.开动水罚向压缩机冷却水套供水。
7.启动水泵向冷凝器供水。
8.启动盐水冰箱搅拌机。
二、开机1.按压缩机启动按钮，当电机达到正常转数时，迅速开启排气阀门。
2.待油压表达到工作压力时，将卸载手柄搬到1/4位置，同时缓缓打开吸气阀门（油压标工作压力要大于吸气压力1.5-2kg），在全部打开系启发们的同时，每隔一分钟将卸载手柄增加一个档位直到4/4为止。
3.在开启吸气阀门时，如出现有液击声应马上暂停，待液击声消逝后再继续开启吸气阀门。
4.待压缩机全部运转正常后在开启膨胀阀门，并开到1/2圈能听到管内有哧哧声即可，启动氨泵向蒸发器送氨并注意观察氨液分离器液面变化，液面的正常为止应是液面计的最低20%，最高不超50%为准。
三、运转1.压缩机正常运转时排气压力不得超过14kg，吸气压力不得超2kg,压缩比不得大于8。
2.排气温度不得超145℃，曲轴油箱温不超70℃，冷凝汽水温不超35℃，进出水温差不小于2-4℃。
3.制冰池内盐水温度应保持在-10到-14℃之间。
4.盐水比重在1.16-1.18。
5.向压缩机内注油时应是25＃冷冻油，凝固点-40℃，闪点为170℃。
6.压缩机冷却水套每小时供水不少于2吨。
四、停机1.停止向蒸发器供氨，关闭膨胀阀门，关闭氨泵停止运转。
2.关闭压缩机吸气阀门，同时将卸载手柄搬到3/4位置，待吸气阀门关闭到位时卸载手柄逐渐减到零位，此时压缩机吸气腔以呈真空状态。
3.关闭排气阀门按动停止运转按钮，在压缩机停止运转瞬间，将排气阀门关闭到位。
4.压缩机停机半小时之后停止向冷凝器供水同时关闭压缩机冷却水套阀门。
氨制冷机单级操作规程
一、目的科学、安全操作制冷设备，使制冷系统处于最佳运行状态，确保生产顺利进行。
二、范围适合本公司氨制冷操作工。
三、职责氨制冷操作工负责执行，设备动力部负责监督。
四、制定依据《制冷工》初级、《制冷装置安装、操作与维修》五、内容一、开车前的准备工作。
1、开车前首先查看运行记录，了解停车原因，如因事故停车或机器定期检修，应检查是否修复并交复使用。
2、检查氨压缩机：①查看压缩机与电机周围、运转部位是否有异物，防护罩完整否；②检查曲轴箱压力，如到0.2MP时应打开吸气阀降压，并查明升高原因，消除之。
③检查曲轴箱油面：一个玻璃视孔的，油面应在1/2以上；二个玻璃视孔的应在上下视孔的1/2之间。
④检查各压力表阀是否打开，压力表是否灵敏。
⑤检查三能阀的指示是否在“运转”或“工作”位置上。
⑥检查容积调节手柄是否拨正“零位”或缸数最少位置。
⑦检查高、低压继电器的指示是否调在要求数值，3、检查高、低压系统的有关阀门是否处于准备工作状态。
①从压缩机高压排出管线到冷凝器，从冷凝器到储液罐，有关阀门是否打开，调节阀应是关闭的。
②从蒸发器到压缩机低压吸入管线的有关阀门是否打开。
压缩机的吸入阀应是关闭的。
③各设备上的安全阀的关闭阀应是经常开启的。
压力表阀，液面指示阀应稍开启。
4、检查贮液桶的液面：高压贮液桶的液面不得高于80%，不得低于30%。
5、检查盐水搅拌器、风机运转部位有无障碍物。
6、向冷凝器、压缩机气缸水套及曲轴箱内油冷却器供水。
7、通知电工送电。
二、压缩机的启动：1、转动油过滤器手柄数圈。
2、搬动飞轮2-3圈，转动是否轻松正常。
3、通知电工启动，注意电流不得超过电机额定电流，随着电机的启动迅速开启高压排气阀。
4、当电动机运转全速油压正常后（若无油压应立即停车检查并加以修复），先稍开吸入阀,再将容量调节器逐级调至所需位置，同时开启吸入阀，如发现液体冲击声，应迅速关闭吸入阀，待声音消除后，再缓慢打开吸入阀，同时要注意排出压力的电流负荷。

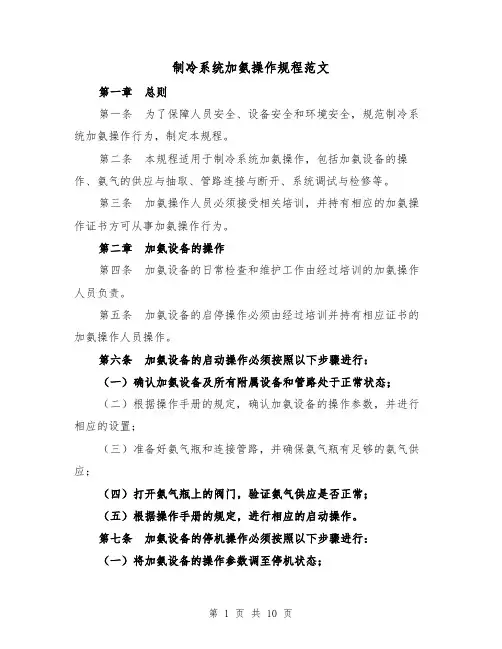

制冷系统加氨操作规程范文(三篇)
制冷系统加氨操作规程范文第一章总则第一条为了保障人员安全、设备安全和环境安全，规范制冷系统加氨操作行为，制定本规程。
第二条本规程适用于制冷系统加氨操作，包括加氨设备的操作、氨气的供应与抽取、管路连接与断开、系统调试与检修等。
第三条加氨操作人员必须接受相关培训，并持有相应的加氨操作证书方可从事加氨操作行为。
第二章加氨设备的操作第四条加氨设备的日常检查和维护工作由经过培训的加氨操作人员负责。
第五条加氨设备的启停操作必须由经过培训并持有相应证书的加氨操作人员操作。
第六条加氨设备的启动操作必须按照以下步骤进行：（一）确认加氨设备及所有附属设备和管路处于正常状态；（二）根据操作手册的规定，确认加氨设备的操作参数，并进行相应的设置；（三）准备好氨气瓶和连接管路，并确保氨气瓶有足够的氨气供应；（四）打开氨气瓶上的阀门，验证氨气供应是否正常；（五）根据操作手册的规定，进行相应的启动操作。
第七条加氨设备的停机操作必须按照以下步骤进行：（一）将加氨设备的操作参数调至停机状态；（二）关闭氨气瓶上的阀门；（三）按照操作手册的规定，进行相应的停机操作。
第八条加氨设备出现故障时，必须立即停止操作，并及时报告相关人员进行处理。
第三章氨气的供应与抽取第九条氨气的供应必须由具备供氨资质的供氨单位提供，并按照相关规定进行操作。
第十条氨气的抽取必须由经过培训的加氨操作人员进行，并持有相应的加氨操作证书。
第十一条进行氨气抽取操作时，必须按照以下步骤进行：（一）检查供氨设备和管路的状态，确认正常；（二）戴好防护手套和防护面罩；（三）使用连接管路将氨气瓶与加氨设备连接；（四）打开氨气瓶上的阀门，将氨气注入加氨设备；（五）根据操作手册的规定，控制氨气的注入量；（六）完成氨气抽取后，关闭氨气瓶上的阀门；（七）撤离现场并做好相关记录。
第十二条氨气抽取过程中，如发现供氨设备或管路存在异常情况，必须立即停止操作，并及时报告相关人员进行处理。
第十三条加氨操作人员在进行氨气抽取操作时，必须严格遵守相关操作规程，确保自身安全。

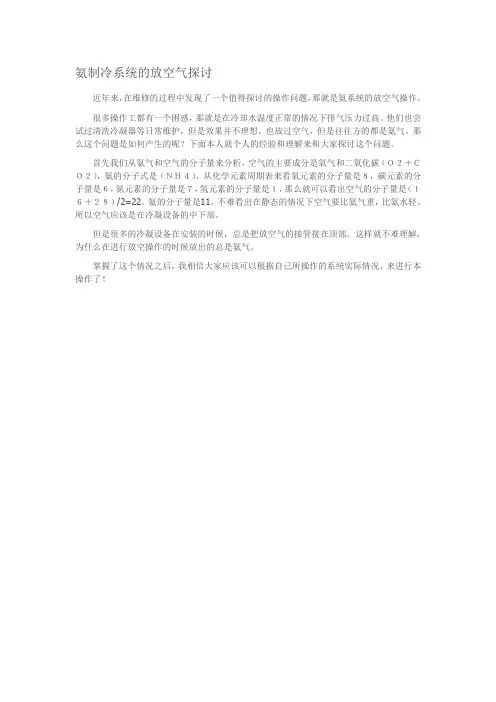

氨制冷系统的放空气探讨
氨制冷系统的放空气探讨
近年来，在维修的过程中发现了一个值得探讨的操作问题，那就是氨系统的放空气操作。
很多操作工都有一个困惑，那就是在冷却水温度正常的情况下排气压力过高。
他们也尝试过清洗冷凝器等日常维护，但是效果并不理想。
也放过空气，但是往往方的都是氨气。
那么这个问题是如何产生的呢？下面本人就个人的经验和理解来和大家探讨这个问题。
首先我们从氨气和空气的分子量来分析，空气的主要成分是氧气和二氧化碳（Ｏ２＋ＣＯ２），氨的分子式是（ＮＨ４），从化学元素周期表来看氧元素的分子量是８，碳元素的分子量是６，氮元素的分子量是７，氢元素的分子量是１，那么就可以看出空气的分子量是（１６＋２８）/2=22。
氨的分子量是11。
不难看出在静态的情况下空气要比氨气重，比氨水轻。
所以空气应该是在冷凝设备的中下部。
但是很多的冷凝设备在安装的时候，总是把放空气的接管接在顶部。
这样就不难理解，为什么在进行放空操作的时候放出的总是氨气。
掌握了这个情况之后，我相信大家应该可以根据自己所操作的系统实际情况，来进行本操作了！。
氨机制冷的操作方法
氨机制冷的操作方法
氨机制冷主要分为四个步骤：压缩、冷凝、膨胀和蒸发。
1. 压缩：将氨气压缩成高压氨气。
氨气通过压缩机，通过增加气体的压力，使其变成高温高压气体。
压缩机有很多种类型，如往复式、螺杆式和离心式等。
2. 冷凝：将高压氨气冷却成高压液体。
高压氨气通过冷凝器，被冷却下来，转变为高压液体。
冷凝器通常是水冷却或者空气冷却的换热器，将氨气中的热量传递给冷却介质。
3. 膨胀：将高压液体膨胀成低压氨气。
高压液体通过节流阀（或者膨胀阀），流入蒸发器，压力降低，液体流体部分蒸发为低温气体。
4. 蒸发：低压氨气吸热蒸发。
低温低压氨气通过蒸发器，吸收蒸发器内部的热量，实现冷却效果。
蒸发器通常是空气或者水通过换热器，将热量转移到氨气中。
氨气在蒸发过程中会膨胀，继续降低温度。
以上四个步骤循环，实现机制冷的连续运作。
氨制冷系统辅助设备操作规程
氨制冷系统辅助设备操作一、油分离器的操作1、油分离器正常运行操作：（1）、正常运行时，油分离器进气阀、出气阀必须出于全开状态，放油阀应该关闭。
（2）、洗涤式油分离器供液阀的开启度视液位控制要求而定，一般洗涤式油分离器壳体上会有液位指示牌。
（3）、如油分离器上装有液位指示计或油位指示计，其阀门应微开或全开。
液面计阀门有倒关装置，当玻璃破裂时，在全开状态下弹子会堵塞阀孔，防止大量油、氨外溢。
（4）、根据放油计划或压缩机耗油量，油分离器应经常进行放油，一般每周不得少于一次。
系统运行中可用手摸分油器下部判断其存油量，存油较多，其下部温度会较低。
（5）、做好设备运行记录。
2、油分离器的放油操作：（1）、检查集油器是否处于待工作状态。
（2）、如果是洗涤式油分离器，为提高放油效果，放油前提前半小时左右关闭供液阀，先开启油分离器放油阀，然后缓慢开启集油器进油阀，向集油器放油。
注意：洗涤式油分离器供液不能关闭太久，防止容器内积油被过热气体汽化而进入冷凝器。
（3）、放油操作时，要密切注意油分离器和集油器内油位的变化，当集油器内油位达到最高工作油位时，关闭油分离器放油阀和集油器进油阀，停止向集油器内放油。
按集油器的操作规程，将油放出系统后继续放油操作。
（4）、放油完毕，关闭油分离器放油阀和集油器进油阀，开启供液阀恢复油氨分离器的工作状态。
（5）、按集油器放油操作规程，将油放出系统。
（6）、做好设备运行记录。
二、冷凝器的操作（一）、壳管式冷凝器的操作1、壳管式冷凝器正常运行操作：（1）、根据压缩机制冷能力和冷凝器的热负荷，确定需投入运行的冷凝器和冷却水泵的台数。
（2）、正常工作时除放油阀、放空气阀关闭外，其它阀门应全部处于开启状态。
经常观察冷凝压力，表示压力最高不得超过1.5MPa/c2。
（3）、壳管式冷凝器应有足够的冷却水量。
如有两台以上冷凝器，应调整好水阀，使每台水量基本均匀相等。
立式冷凝器的分水器应全部装齐，不应短少，避免水量分布不均或不沿管壁下流。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
制冷系统放空气操作
1、要求：氨系统要通过空气分离器排放空气，排放气体中不能混有较多的氨气。
2、操作：
（1）如下图所示，先开阀1，让冷凝器内的不凝性气体与氨的混合物进入空气分离器，等空气分离器内的压力不再升高时关闭阀1。
（2）打开阀2，使盘管内与吸气管相通。
（3）打开阀6，微开节流阀5，使氨液接节流阀节流后进入空气分离器内的盘管中蒸发，吸收混合气体的热量，使混合气体中的氨冷凝成液体下沉，空
气集于上部。
（4）微开阀3，将空气放出，再关闭阀3和阀6。
（5）微开阀4，使空气分离器中的氨液被吸气管吸回系统中。
（6）
3、安全注意事项：
（1）放空气管口应通过水排放空气。
（2）开阀3时应微开，并观察出气管有无气泡溢出，若无气泡溢出应及时关闭阀3。
若有气泡溢出后水变浑浊，也应及时关闭阀3，等空气分离器充分
冷却后再重开阀3放空气。
（3）回收空气分离器内的氨液时应先关阀6，否则会因压力差造成液体制冷剂倒灌入空气分离器内。
