第二章__顶棚装饰装修构造
顶棚装修工程施工工艺
顶棚装修工程施工工艺一、轻钢龙骨石膏板吊顶1.1轻钢架固定罩面板顶棚施工工艺标准：1.1.1卡式龙骨石膏板（适用于高位吊顶）施工流程：弹线放样——固定卡式轻钢龙骨框架（间距小于600MM）膨胀螺栓固定——安装副龙骨（间距400MM）——面层交错铺装9MM厚双层石膏板（两层石膏板之间满涂白胶）——自攻螺丝钉固定，钉盖涂防锈漆——防锈漆腻子——石膏板嵌逢处（预留5MM以上缝隙）使用专用嵌缝石膏找平——贴优质防裂纸绷带。
主要配件图：施工示意图：1.1.2普通轻钢龙骨纸面石膏板详细安装说明：（一）场地准备1.建筑外墙施工完成后方可进行石膏板安装。
当外墙未完成或窗户未安装完毕前，不宜进行石膏板安装施工。
2.楼层内各类主要管线完，空调、新风等顶面系统验收合格成后再进行石膏板系统安装。
3.安装现场保持干燥，地面不应有积水。
4.安装前，应对现场进行清洁，清除积垢、灰尘、油污、杂物。
5.在安装位置上残留的水泥、必须铲除，地面不平整应予修复。
6.接缝施工，现场温度应高于5摄氏度，低于35摄氏度，否则禁止施工。
（二）检查材料1. 安装前应核对材料品种、规格、数量无误。
2. 石膏板应干燥、平整、面纸完整无损。
受潮、弯曲变形、板断裂、面纸起鼓等均不得使用。
3. 轻钢龙骨应平整、光滑、无锈蚀、无变形。
4. 嵌缝膏应干燥、无受潮、无板结。
（三）吊顶定位1. 按照设计，在四周墙面上弹线，标出吊顶位置。
2. 在天花上弹线，标出吊杆的吊点位置。
（四）边龙骨安装沿墙面安装边龙骨。
（五）承载龙骨安装1. 在天花上沿弹线安装吊杆，两根吊杆间距不应超过1200mm，建议采用900mm。
2. (当采用角龙骨吊杆时)可直接用螺丝将角龙骨与承载主龙骨固定。
3. (当采用螺纹吊杆时)可用承载龙骨吊件将吊杆和承载龙骨连接起来。
4. 承载主龙骨靠墙端可搁置在边龙骨上。
5. 承载主龙骨间距不应超过1200mm，建议采用900mm。
6.主龙骨连接件可将两根承载龙骨连接加长。
房屋建筑学之顶棚构造
• 吊顶面板选用 • 1) 根据吊顶的建筑类型和功能要求选用面 板, 如装饰、吸声、防潮等。 • 2) 根据吊顶的形式选用不同造型的面板 • 3) 根据防火等级要求选用面板和龙骨的材 质。
吊顶材料参考价格
• 吊顶材料的价格主要决定于材质、造型、功能、规 格、装饰效果和产地等因素, 部分产品价格见下表
轻质硅钙板 15～40元/m2 膨胀珍珠岩 15～30元/m2 板 硬质PVC板 龙骨 6～10元/m2 38、50、60主、副轻钢龙骨：2.5～5.0元/m；铝合金龙骨：10～20元 /m；不锈钢龙骨：20～30元/m；彩色钢板龙骨：5～8元/m 水泥加压板 20～30元/m2
直接抹灰顶棚
• 方法简单、要求较低、施工方便，施工步 骤与一般建筑抹灰相同。操作时只要将黏 稠的灰均匀地涂抹在顶棚上即可，颜色常 为白色或浅色系。抹灰顶棚有麻刀灰顶棚、 水泥砂浆顶棚和混合砂浆顶棚等。其中麻 刀石灰浆顶棚应用最为普遍。做法是先用 混合砂浆打底，再用麻刀石灰浆罩面。
吊顶龙骨
• 龙骨常用的有轻钢龙骨、铝合金龙骨、彩色钢板龙骨和木 龙骨等。其类型分为：主龙骨、次龙骨、边龙骨和角龙骨 及挂件。根据承受荷载大小，结构设计分为上人和不上人 两种。 • 上人的悬吊式吊顶是在楼板上设置若干具有足够强度的吊 杆与主龙骨、次龙骨、边龙骨组成能承载抢修人员重量的 吊挂体系；不上人的悬式吊顶承载能力有限，不能上人， 但检视口要有一定的强度和刚度。 • 单层龙骨：是指主龙骨与次龙骨在同一水平面上，交叉相 连形成的吊挂体系。 • 双层龙骨：是指次龙骨吊挂在主龙骨的下皮，交叉相连形 成的吊挂体系。
吊顶面板
• 所有吊顶面板材料必须达到防火A级或B1级。主要吊顶面板的产品 见表3。 • 表3 面板材料的主要特点及适用范围 产品品种 主要特点及适用范围
项目二-任务一木龙骨吊顶装饰构造与施工
2.隐蔽式吊顶: 隐蔽式吊顶是指龙骨被饰面板隐藏且 饰面板呈整体形式。饰面与龙骨的固定主 要的形式：用自攻螺钉固定在龙骨上；用 胶黏剂粘在龙骨上；饰面板处理成企口， 用龙骨将罩面板连接成一个整体。
3.开敞式吊顶:开敞式吊顶俗称铝格栅式 吊顶。条形的格栅连接成开口形状，具有 即遮又透的效果。灯具与吊顶的单体构件 结合，并加以艺术造型，使其变成装饰精 品。
三、顶棚的功能 吊顶装饰设计因功能不同的要求，构造设计会有差别，但无 论采用哪种造型、材料的吊顶其主要共同功能： 使用功能性：吊顶构造设计要综合考虑室内不同的使用功能， 如照明、保温、隔热、通风、吸音或反射、音箱、防火等功能需 求。顶棚的装饰构造设计功能的本质是为了满足使用性。 空间舒适性：吊顶设计时应室内净空高度与所需吊顶的高度 的关系，还有造型、颜色、材料的选用要与装饰风格相统一，从 空间、光影、材质等方面，烘托气氛。除此之外，利用顶棚的造 型、高低不同，划分不同的功能空间。
图1-5 暗龙骨吊顶
（3）按构造形式顶棚可分为活动式、隐蔽式、开敞式、金属装 饰板顶棚。 （4）顶棚主要类型包括：活动式吊顶、隐蔽式吊顶、开敞式吊 顶、金属装饰板吊顶。 顶棚构造主要类型 1.活动式吊顶: 活动式吊顶是将饰面板直接搁置 在龙骨上，通常与Ｔ形铝合金龙骨或 轻钢龙骨配套使用。龙骨表面是外露 的，有利用拆装及检修。
图1-1 木龙骨顶棚骨架
2.实施条件 1).顶棚到墙体的相关线路敷设工作完成; 2).顶棚电气布线、消防管道、空调管道、报警线路调试完毕； 3).顶棚施工的机具、材料及脚手架等已就绪； 4).《住宅室内装饰装修工程质量验收规范》JGJ/T304-2013手册。
一、认知木龙骨顶棚构造
所谓木龙骨吊顶是指吊顶以木龙骨、胶合板、细木工板等制成结 构格栅，木龙骨纸面石膏板主要由吊杆、主龙骨、次龙骨、罩面板组 成。根据《建筑装饰装修工程质量验收规范》GB50210-2001确定木龙 骨顶棚的构造及间距。
第二章 顶棚装饰构造(2)
4、与设备配合的要求：
顶棚装饰设计，还要周密考虑顶棚的风口位 置、消防喷水孔的位置、灯位的摆放、音响 设备的设置,以及防火、监控设施的摆放、通 风等诸多具体方面的关系。
5、建筑装饰效果要求：
顶棚的形式、吊顶的高度色彩、质地设 计，应与建筑室内空间的环境总体气氛 相协调，形成特定的风格与效果。
1.上人式悬吊顶棚设置的吊点 常见的构造有以下几种：
①在预制板缝里安装吊 点，如图2—6所示。
(教材P164图7-6 吊杆与空心板、槽形板的连接）
②在现浇混凝土板上预 留安装吊杆，如图2—7 所示。
(教材P164图7-7 吊杆与现浇钢筋混凝土板的连接）
图2-6上人吊顶的吊点 与吊杆(1)
结构顶棚的装饰重点:
在于能够巧妙地组合自然采光、照明、通风、防火、 吸声等设备，布置得自然和谐。
结构顶棚这种形式多用于:
机场、体育(场)馆、购物广场等大型的公共建筑。
二、直接式顶棚的装饰线脚
装饰线脚可采用粘贴法或直接钉固法与顶棚固定。 1、木 线—预埋木砖 2、石膏线—粘贴法 3、金属线—木衬条镶嵌，
图2-9木梁上设吊杆
图2—10 钢筋混凝土 梁上设吊杆
图2—11在钢梁上设吊杆
3.吊杆安装应注意的问题
1）吊杆距主龙骨端部距 离不得大于300mm，当 大于300mm时，应增加 吊杆。吊杆间距一般为 900-1200mm。 2）吊杆长度大于1.5m时， 应增加反支撑。 3）当预埋的吊杆需接长 时，必须搭接焊牢。
吊杆按材料分有：钢筋吊杆、型钢、木吊杆。
吊杆：
木吊杆
钢筋吊杆
建筑装饰构造
建筑装饰构造论【内容摘要】建筑装饰构造是指针对建筑内、外部装饰工程进行设计、造价、选材、施工以及管理、检测等的职业技术、技能。
就业面向装饰施工管理、建筑装饰设计、建筑装饰设计咨询、建筑装饰预算或工监理等岗位。
【项目１】建筑装饰工程概论—幢建筑物，一般是由基础、墙、柱、梁、楼板层、地坪层、楼梯、屋顶、门窗、阳台和雨蓬等几大部分构成，它们在不同的部位，发挥着各自的作用。
1、基础：是位于建筑物最下部的承受构件，承受着建筑物的全部荷载，并将这些荷载传给地基，使之稳定安全的结构体系，一般均设在地面以下。
2、墙：墙是建筑物的承受构件和围护构件，与外界直接接触的建筑围护结构部分统称为外墙。
3、楼板层：楼板层是房屋建筑中与土层相接的部分，它承受着底层房屋的荷载。
4、楼梯：楼梯是房屋建筑的垂直交通设施，供人们上下楼层和紧急疏散之用。
5、屋顶：屋顶是建筑物顶部的外部围护构件和承受构件。
平屋顶（坡度5％，通常2％-3％）、坡屋顶（大于10％）和其它形式三类作用：防水、结构、保温、隔热、建筑艺术要求。
屋顶分类：四大类：平顶、坡屋顶、曲面屋顶、多波式屋顶② 屋顶：刚性〈可承重〉柔性〈不可承重〉③ 屋顶防漏：三毡四油④ 屋顶隔热：水泥蛭石⑤交通、环境、地理位置与小区的重要性。
⑥总体的建筑风格的表现形式〈以具体实例为标准〉6、门窗：建筑中各隔断间的通行口，有扇或无扇（门洞）谓门，用来采光、通风或传递、观察的洞口（不作通行用）谓窗。
门和窗是解决建筑使用功能主要手段。
门主要起内外交通和分隔房间之用；窗的主要作用是采光和通风，同时也起分隔和围护的作用。
门和窗是解决建筑使用功能主要手段。
7、阳台：楼层建筑中，人们与外界空间联系的主要方式，有三面敞开的，也有半敞开的，或一面敞开的，或封闭的。
8、隔断：区别使用功能，使之互不干扰，是建筑设计中组织功能空间、划分平面的主要手段。
有全隔、半隔、透明、半透、不透等区别。
【项目２】楼（地）面装饰构造楼地面工程中地面构造一般为面层、垫层和基层（素土夯实）；楼层地面构造一般为面层、填充层和楼板。

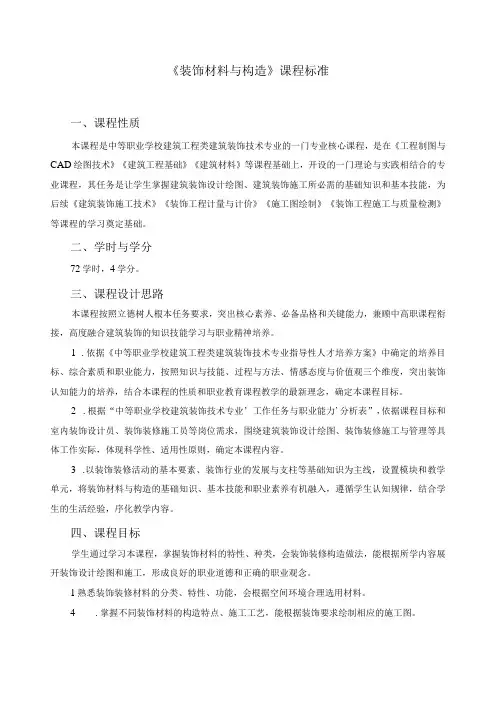

《装饰材料与构造》课程标准
《装饰材料与构造》课程标准一、课程性质本课程是中等职业学校建筑工程类建筑装饰技术专业的一门专业核心课程，是在《工程制图与CAD绘图技术》《建筑工程基础》《建筑材料》等课程基础上，开设的一门理论与实践相结合的专业课程，其任务是让学生掌握建筑装饰设计绘图、建筑装饰施工所必需的基础知识和基本技能，为后续《建筑装饰施工技术》《装饰工程计量与计价》《施工图绘制》《装饰工程施工与质量检测》等课程的学习奠定基础。
二、学时与学分72学时，4学分。
三、课程设计思路本课程按照立德树人根本任务要求，突出核心素养、必备品格和关键能力，兼顾中高职课程衔接，高度融合建筑装饰的知识技能学习与职业精神培养。
1.依据《中等职业学校建筑工程类建筑装饰技术专业指导性人才培养方案》中确定的培养目标、综合素质和职业能力，按照知识与技能、过程与方法、情感态度与价值观三个维度，突出装饰认知能力的培养，结合本课程的性质和职业教育课程教学的最新理念，确定本课程目标。
2.根据“中等职业学校建筑装饰技术专业’工作任务与职业能力'分析表”，依据课程目标和室内装饰设计员、装饰装修施工员等岗位需求，围绕建筑装饰设计绘图、装饰装修施工与管理等具体工作实际，体现科学性、适用性原则，确定本课程内容。
3.以装饰装修活动的基本要素、装饰行业的发展与支柱等基础知识为主线，设置模块和教学单元，将装饰材料与构造的基础知识、基本技能和职业素养有机融入，遵循学生认知规律，结合学生的生活经验，序化教学内容。
四、课程目标学生通过学习本课程，掌握装饰材料的特性、种类，会装饰装修构造做法，能根据所学内容展开装饰设计绘图和施工，形成良好的职业道德和正确的职业观念。
1熟悉装饰装修材料的分类、特性、功能，会根据空间环境合理选用材料。
4.掌握不同装饰材料的构造特点、施工工艺，能根据装饰要求绘制相应的施工图。
5.了解装饰装修中新材料、新工艺、新技术等行业新业态，熟悉新型装修工艺手段、技术，能根据装修要求进行合理判断选用。
探讨建筑装饰中关于顶棚装饰构造的科学原理
探讨建筑装饰中关于顶棚装饰构造的科学原理摘要：建筑装饰是指建筑的主体工程在完成后所进行的修饰和装潢处理，有着美化建筑和美化建筑空间的目的。
建筑装饰具有使用功能和装饰功能的双重性，筑的装饰并以顶棚装饰为切入点，以点带面的论述了建筑装饰构造的基本原理。
关键词：建筑装饰；顶棚装饰构造；基本原理建筑装饰主要是指在完成建筑物的主体结构之后，对建筑物进行修饰、装潢的后期处理，其主要是使用建筑装饰材料和制品对建筑物内外表面以及某部位进行装潢和修饰。
无论是室外还是室内装饰，装饰都有能保护建筑主体延长使用寿命的作用。
顶棚，又被称为天花板或者天棚，顶棚装饰构造在室内空间中占据十分重要的位置，主要位置在建筑物的屋盖、楼盖之下的组成部分。
在建筑装饰中进行顶棚装饰，顶棚的构造设计与选择应从建筑功能、建筑声学、建筑热工、设备安装、管线敷设、维护检修、防火安全等多方面综合考虑分析。
顶棚装饰构造分为直顶式顶棚装饰构造和悬吊式类型建筑顶棚。
创造出具有文化价值的生活环境是现代室内设计发展的目标。
因此，优秀的室内设计师必须了解解社会、了解时代、了解装饰装修中的构造。
1、顶棚装饰构造原理分析目前，顶棚装饰的种类日益繁多，造型新颖豪华，让人看得眼花缭乱。
而顶棚装饰作为建筑装饰的重要部分，已经受到了越来越多人的广泛关注，不论公共建筑，或者是住宅建筑，都要求顶棚装饰构造必须能实现装饰、采光、消防、吸声等功能。
经过长时间的对顶棚材料的研究和开发，当前顶棚装饰大多数都是利用了铝合金龙骨或者轻钢龙骨进行装配吊顶，除了将矿棉吸声板以及纸面石膏板用于顶面装饰外，还利用了钛合金、铝合金、不锈钢镜面以及多种玻璃顶棚，顶棚装饰主要有敞开式、隐蔽式、活动式三种吊顶形式构成，三种形式虽然各有差异，但都必须与建筑空调出风口、喷淋装置、灯槽、消防烟雾以及灯槽形成完美的搭配。
2、顶棚装饰构造的功能2.1装饰室内空间环境顶棚装饰是室内装饰的重要组成部分，它是除了墙面和地面以外的用以围合成室内空间的另一个人为的装饰面。
顶棚装修施工方案
顶棚装修施工方案本工程顶棚装修包括乳胶漆涂料顶棚、矿棉装饰板顶棚、水泥砂浆顶棚等。
施工中主要从材料的选择、施工进度、施工质量、成品保护等方面加强控制和管理。
一、乳胶漆涂料顶棚（一）、工艺流程基层处理→贴灰饼冲筋→水泥石灰膏砂浆打底→石灰膏砂浆中层灰→喷胶水→满刮腻子→喷第一遍浆→复找腻子→喷第二遍浆→喷交活浆（二）、操作要点1、抹灰时先薄薄地刮一层，接着装档、找平，再用大杠垂直、水平刮找一遍，用木搓子搓毛。
2、面层灰操作要求同底层灰，抹灰结束后，全面检查平整度，阴阳角方正情况，并将散落砂浆清理干净。
3、刮腻子前，在砂浆基层上先喷一道胶水，并用水石膏将墙面缝隙及坑洼不平处分遍找平，将腻子收净，腻子干燥后用1号砂纸磨平，并扫净浮尘。
4、刮腻子：第一遍用胶皮刮板横向满刮，一刮板紧接一刮板，接头不得留槎，干燥后磨砂纸，再将墙面清扫干净。
第二遍用胶皮刮板竖向满刮，所用材料及方法同第一遍腻子，干燥后砂纸磨平并打扫干净。
第三遍用胶皮刮板找补腻子或用钢片刮板满刮腻子，将墙面刮平刮光，干燥后用细砂纸磨平磨光。
5、喷第一遍涂料：喷浆顺序是先上后下。
喷头距墙面20cm—30cm，移动速度要平稳。
干燥后复补腻子，干燥后用砂纸磨光，清扫干净。
喷第二遍涂料，第二遍喷浆操作同第一遍，使用前充分搅拌，浆膜干燥后，用细砂纸将墙面小疙瘩打磨掉，磨光后清扫干净。
6、喷交活涂料：交活涂料的胶量适当增大，施工时参照使用说明书。
二、矿棉装饰板（玻璃棉吸声装饰板）吊顶（一）、操作规程1、吊顶程序定出标高→弹线定位→固定悬吊体系→安装边龙骨→安装主龙骨→安装次龙骨、撑挡龙骨→安装饰面板→安装压条、收口条2、根据吊顶设计定出标高，四周墙上弹线，并弹出吊顶对称轴线，吊点的位置要错开，吊点间距1000mm。
（二）、固定悬挂体系1、采用镀锌固定件（定型产品），用φ6的镀锌膨胀螺栓把镀锌固定件固定在混凝土顶面上。
2、使用φ8的钢筋吊杆(定型产品)与固定件连接处焊接，间距1000mm，吊杆长600mm-1000mm，吊杆和焊接处刷三道防锈漆做防腐处理，吊杆下端用φ6的螺栓与垂直吊挂件连接（定型产品）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
木龙骨吊顶面层施工构造 面层材料应满足重量轻、防火、吸声、隔热、保温、防 潮等要求，更主要的是牢固可靠、装饰效果好、便于施 工和检修。主要有木质板、石膏板、金属板及其他板材。
常用的接缝形式
对缝（密缝）：板和板在龙骨处对接。多用于裱糊或喷涂的面板。
凹缝（离缝）：在两板接缝处利用面板的形状和长短做出凹缝，有V形和 矩形，一般小于10mm。
1.2 直接式顶棚装饰装修构造
一、直接式顶棚装饰装修构造 2、直接喷刷式顶棚 直接喷刷式顶棚，可先将板底用石膏调制的腻子刮平。 根据需要可选用大白浆、乳胶漆、多彩喷涂、仿瓷涂料、 可赛银等涂料，一般涂刷2-3遍。
1.2 直接式顶棚装饰装修构造
一、直接式顶棚装饰装修构造 3、直接裱糊类顶棚 材料：壁纸、壁布做顶棚裱糊饰面。 ⑴基层处理：方法同直接抹灰、喷刷、裱糊类顶棚。 ⑵中间层： 作用：保证必要的平整度。做法：5 ~ 8 mm 厚水泥砂浆 或混合砂浆。 ⑶刷壁纸胶，裱糊壁纸、壁布。
1.1 概述
顶棚又称天棚、天花、天花板。 顶棚一般是在建筑空间顶部，通过采用各种材料及形式组合， 形成具有一定使用功能与装饰效果的建筑装饰构件。
1.1 概述
顶棚是建筑空间的顶界面，顶棚装饰是建筑装饰工程的重要 组成部分，它直接影响整个建筑空间的装饰效果。 由于建筑功能舒适要求的提高，室内管网随之复杂．为了安 装检修方便，一般将管网设于顶棚之内，这样顶栅既起到美 观作用，又可以改善室内光环境、热环境及声环境，因此顶 棚的构造设计与材料的选择应从建筑功能、建筑照明、建筑 声学、建筑热工、设备安装、管线敷设、维护检修、防火安 全等多方面综合考虑。
1.2 直接式顶棚装饰装修构造
一、直接式顶棚装饰装修构造
家装施工视频教程05抹灰工程（视频）-国语高清.qsv
1、直接式抹灰顶棚 特点：简单、层次少、厚度小、节省室内空 间、施工速度快、造价低、装饰效果普通；没有 足够的空间隐藏管线设备。 这类直接式顶棚的首要构造问题是基层处理， 需保证饰面的平整和增加抹灰层与基层的粘结力。 具体做法为：先在顶棚的基层上刷一遍纯水泥浆， 然后用混合砂浆打底找平。其中间层、面层的做 法和构造与墙面装饰做法类似。
• • • •
8、顶棚特殊部位的装饰构造 ⑴顶棚端部的构造处理 指顶棚与墙体交接部位。 顶棚边缘与墙体固定因吊顶形式不同而 异，通常采用在墙内预埋铁件或螺栓、 预埋木砖、射钉连接、龙骨端部伸入墙 体等构造方法。 • 端部造型处理有凹角、直角、斜角等 形式。
• 8、顶棚特殊部位的装饰构造 • ⑵迭级顶棚的高低交接构造处理 • 主要是高低交接处的构造处理和顶棚 的整体刚度。 • 作用：限定空间、丰富造型，设置音 响、照明等设备。 • 构造做法：附加龙骨、龙骨搭接、龙骨 悬挑等。
顶棚的装饰表面悬于屋面板或楼 面板下，并与屋面板或楼面板留 有一定距离的顶棚，俗称吊顶。 可结合灯具、通风口、音响、喷 淋、消防设施等进行整体设计， 形成变化丰富的立体造型 。改善 室内环境，满足不同使用功能的 要求。
1.1 概述
二、悬吊式顶棚构造设计应注意的问题 1. 慎重选用木质材料。《建筑内部装饰设计防火 规范》中规定顶棚装饰装修材料的燃烧性必须达 到不燃或阻燃级别的A级或B1级。 2. 电扇、通风设施或大型吊灯不允许固定到龙骨 上。 3. 悬吊式顶棚内的管线设计，必须符合防火规范 的要求。
• ㈢面层（饰面层）（罩面板） • 5、板材类吊顶的装饰构造 • 板材类吊顶的面层材料有实木板、胶合
• • • • •
板、纤维板、钙塑板、石膏板、塑料板 、硅钙板、矿棉吸声板、铝合金等金属 板材。 ⑴木质顶棚的装饰构造 ⑵石膏板顶棚 ⑶矿棉纤维板和玻璃纤维板顶棚 ⑷金属板顶棚 ⑸镜面顶棚装饰构造
图 2-6
和40%的高压聚乙烯树脂，加入适量发泡剂、交联剂、硬脂酸锌、
适量的颜色配合，经混炼、热压加工而成的一种封闭孔结构的泡 沫板材，是一种具有保温隔热、兼防水性能和装饰性能的材料。 钙塑泡沫装饰板 矿物棉吸声板现在使用较多的为矿（渣）棉板、 玻璃棉板、和岩棉板。 1）根据产品防潮性能的不同，分为防潮板和普 通板。 其中防潮板指可在相对湿度为90%以上的环境
饰面板安装(P23) 吊顶的饰面板材包括：纸面石膏装饰吸声板、石膏装饰 吸声板、矿棉装饰吸声板、珍珠岩装饰吸声板、聚氯乙烯塑 料天花板、聚苯乙烯泡沫塑料装饰吸声板、钙塑泡沫装饰吸
声板、金属微穿孔吸声板、穿孔吸声石棉水泥板、轻质硅酸
钙吊顶板、硬质纤维装饰吸声板、玻璃棉装饰吸声板等。选
材时要考虑材料的密度、保温、隔热、防火、吸音、施工装
1.1 概述
一、顶棚的分类
名 称
直接式 顶棚
部 位
安装方式 及分类
直接式抹灰顶 棚、直接喷刷 式顶棚、直接 裱糊式顶棚、 直接固定装饰 板顶棚及结构 顶棚
构造特点
在屋面板或楼板结构底面直接做 饰面材料的顶棚，具有结构简单 、节省空间、施工方便、造价低 廉的特点
悬吊式 顶棚
种类很多，可 以龙骨材料分 类、以顶棚面 层材料分类、 以施工工艺分 类
单件吊挂
图 2-10单件吊挂
图 2-11整体吊挂
• ㈢面层（饰面层）（罩面板） • 7、其他顶棚的装饰构造
• ⑴装饰网架顶棚 • 采用不锈钢管、铜合金管等材料制成 。具有造型简洁新颖、结构韵律美、通 透感强等特点，但造价较高。也可在网 架顶部设镜面玻璃，在网架内设灯具， 可丰富顶棚装饰效果。
• ㈢面层（饰面层）（罩面板） • 7、其他顶棚的装饰构造
Chapter 2 顶棚装饰装修构造
• ㈢面层（饰面层）（罩面板） • 4、吊顶面层与龙骨的连接 胶合板、纤维板、刨花板、细木工板等。 面板与骨架连接——连接件、紧固件、连接材 料： • ⑴ 面板与金属基层连接——自攻螺丝（钉接） 、卡入式； • ⑵面板与木基层连接——木螺丝、圆钉（钉接 ）； • ⑶钙塑板、矿棉板与U形龙骨连接——胶粘剂 （粘接）； • ⑷搁置面板——不需连接。 • 面板拼缝形式：对缝、凹缝、盖缝、边角处理 。 • ⑸插接
• ⑵发光顶棚 • 顶棚饰面板采用有机灯光片、彩绘玻 璃等透光材料。特点是整体透亮，光线 均匀，减少压抑感，且彩绘玻璃图案丰 富、装饰效好。但大面积使用时，耗能 较多，且技术要求较高，占据较多的空 间高度。
• ㈢面层（饰面层）（罩面板） • 7、其他顶棚的装饰构造
• ⑶软质顶棚（P32） • 采用绢纱、布幔等织物或充气薄膜来 装饰顶棚。特点是可自由改变形状，别 具风格，可营造各种环境气氛，装饰效 果丰富。
盖缝（离缝）：指板缝不直接露在外面，而是用次龙骨或压条盖住板缝， 这样可使板面线形更加明显，同时还可避免缝隙宽窄不均。
1、吊顶面层作用 装饰室内空间，还有吸声、反射声等特殊作用。 面层的构造设计要结合灯具、风口等进行布置。 常用装饰板材和装饰吸声板作面层。 2、吊顶面层材料 ⑴植物型板材：胶合板、纤维板、刨花板、细木工板等。 ⑵矿物型板材：石膏板、矿棉装饰吸声板、玻璃棉装饰吸声 板、轻质硅酸盐板。 ⑶金属板材：铝合金装饰板、铝塑复合装饰板、金属微孔吸 声板等。
构造组成：吊筋、基层（龙骨，木龙骨、金属龙骨）、面层。
1.3 木龙骨悬吊式顶棚装饰装修构造
一、木龙骨吊顶基层施工构造
现代建筑木龙骨吊顶的构造形式主要由三部分：吊杆（或吊 筋）、木龙骨骨架和面层。
视频
3.吊杆与吊点的设置 ⑴吊点间距——900 ~ 1200 mm 。 ⑵吊点连接件固定——预埋铁件焊接；预留钢筋吊钩；预留吊 筋；射钉固定吊环板或型钢； ⑶吊杆与吊点连接——焊接、勾挂等。 ⑷吊点增设位置——①吊顶龙骨断开处；②吊顶高度、荷载变 化处。
• 8、顶棚特殊部位的装饰构造 • ⑷灯饰、通风口、扬声器与顶棚的连接构造 • 灯饰、通风口、扬声器有的悬挂在顶棚下， 有的嵌入顶棚内，其构造处理不同。 • 构造要求：设置附加龙骨或孔洞边框；对超 重灯具及有振动的设备应专设龙骨及吊挂件； 灯具与扬声器、灯具与通风口可结合设置。 • 嵌入式灯具及风口、扬声器等要按其位置和 外形尺寸设置龙骨边框，用于安装灯具等及加 强顶棚局部，且外形要尽量与周围的面板装饰 形成统一整体。
• 8、顶棚特殊部位的装饰构造 • ⑶顶棚检修孔及检修走道的构造处理 • ①检修孔 • 设置要求：检修方便，尽量隐蔽，保 持顶棚完整。 • 设置方式：活动板进人孔、灯罩进人 孔。 • 对大厅式房间，一般设不少于两个的 检修孔，位置尽量隐蔽。
• 8、顶棚特殊部位的装饰构造 • ⑶顶棚检修孔及检修走道的构造处理 • ②检修走道 • 检修走道的设置要靠近灯具等需维修 的设施。 • 设置形式：主走道、次走道、简易走 道。 • 构造要求：设置在大龙骨上，并增加 大龙骨及吊点。
纸面石膏板
装饰石膏板
常用的照面材料
铝扣板
铝合金天花板
金属装饰-不绣钢
金属装饰
金属装饰天花板|户外天花板
PVC塑料扣板
常用的照面材料
它是以高压聚乙烯为基材，加入大量轻质碳酸钙及少量助剂，经 塑炼、热压、发泡等工艺过程制成。这种板材轻质、隔声、隔热、 防潮。主要用于吊顶面材。钙塑板塑料是由约60%的轻质碳酸钙
中使用的产品。
2）根据产品吊装方式的不同，分为复合粘贴板、 矿物棉装饰吸声板 明暗架板、暗架板、明架板(平板、跌级板)。
轻钢龙骨
表2-6 U45型系列
名 称
BD 大 龙 骨 UZ 中 龙 骨 UX 小 龙 骨 主件 龙骨 吊挂件 配件 接插件 挂插件
轻钢龙骨吊顶的组成 1.轻钢龙骨 2.连接件 3.固定材料：水泥钉、射钉、金属膨胀螺栓。 4.吊筋：一般用一端有丝口的Φ6或Φ8的钢筋。 5.罩面材料：装饰石膏板、纸面石膏板、吸声穿孔石膏 板及嵌装式装饰石膏板。
1.2 直接式顶棚装饰装修构造
一、直接式顶棚装饰装修构造 4、直接固定装饰板材 ⑴铺设固定龙骨（搁栅） A、固定主龙骨：射钉固定、胀管螺栓固定、埋设木楔 【xiē】固定。 采用胀管螺栓或射钉将连接件固定在楼板上，龙骨 与连接件连接。顶棚较轻时，采用冲击钻打孔，埋设锥形 木楔的方法固定。 B、固定次龙骨：钉在主龙骨上，间距按面板尺寸。 ⑵铺钉面板——面板钉接在次龙骨上。 ⑶板面修饰——与吊顶饰面相同。
