中国城镇污水处理厂提标改造工艺及典型案例分析

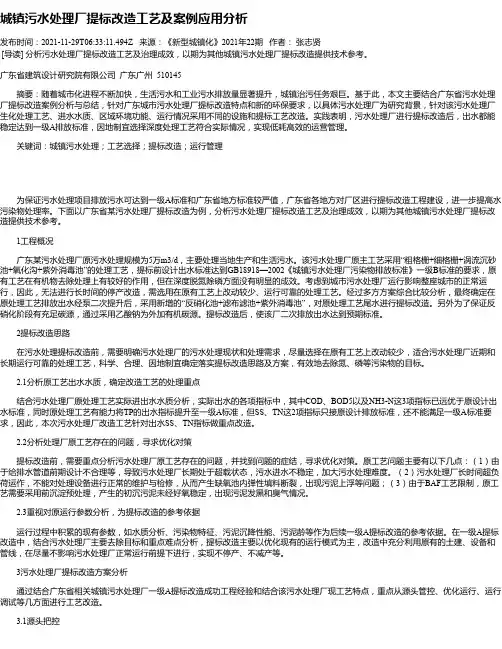

城镇污水处理厂提标改造工艺及案例应用分析
城镇污水处理厂提标改造工艺及案例应用分析发布时间：2021-11-29T06:33:11.494Z 来源：《新型城镇化》2021年22期作者：张志贤[导读] 分析污水处理厂提标改造工艺及治理成效，以期为其他城镇污水处理厂提标改造提供技术参考。
广东省建筑设计研究院有限公司广东广州 510145摘要：随着城市化进程不断加快，生活污水和工业污水排放量显著提升，城镇治污任务艰巨。
基于此，本文主要结合广东省污水处理厂提标改造案例分析与总结，针对广东城市污水处理厂提标改造特点和新的环保要求，以具体污水处理厂为研究背景，针对该污水处理厂生化处理工艺、进水水质、区域环境功能、运行情况采用不同的设施和提标工艺改造。
实践表明，污水处理厂进行提标改造后，出水都能稳定达到一级A排放标准，因地制宜选择深度处理工艺符合实际情况，实现低耗高效的运营管理。
关键词：城镇污水处理；工艺选择；提标改造；运行管理为保证污水处理项目排放污水可达到一级A标准和广东省地方标准较严值，广东省各地方对厂区进行提标改造工程建设，进一步提高水污染物处理率。
下面以广东省某污水处理厂提标改造为例，分析污水处理厂提标改造工艺及治理成效，以期为其他城镇污水处理厂提标改造提供技术参考。
1工程概况广东某污水处理厂原污水处理规模为5万m3/d，主要处理当地生产和生活污水。
该污水处理厂原主工艺采用“粗格栅+细格栅+涡流沉砂池+氧化沟+紫外消毒池”的处理工艺，提标前设计出水标准达到GB18918—2002《城镇污水处理厂污染物排放标准》一级B标准的要求，原有工艺在有机物去除处理上有较好的作用，但在深度脱氮除磷方面没有明显的成效。
考虑到城市污水处理厂运行影响整座城市的正常运行，因此，无法进行长时间的停产改造，需选用在原有工艺上改动较少、运行可靠的处理工艺。
经过多方方案综合比较分析，最终确定在原处理工艺排放出水经泵二次提升后，采用新增的“反硝化池+滤布滤池+紫外消毒池”，对原处理工艺尾水进行提标改造。

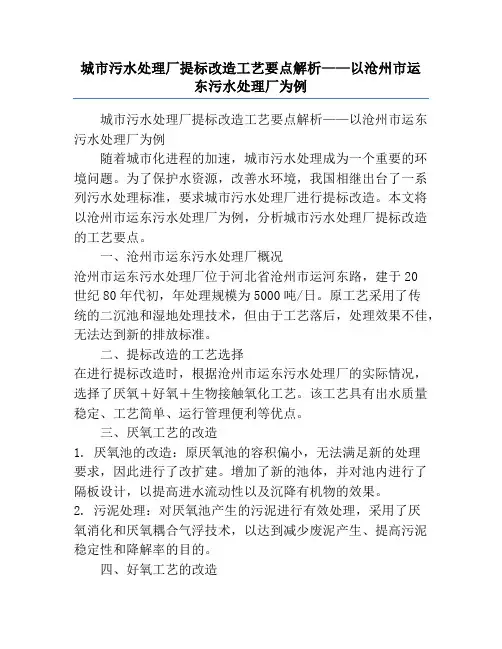

城市污水处理厂提标改造工艺要点解析——以沧州市运东污水处理厂为例
城市污水处理厂提标改造工艺要点解析——以沧州市运东污水处理厂为例城市污水处理厂提标改造工艺要点解析——以沧州市运东污水处理厂为例随着城市化进程的加速，城市污水处理成为一个重要的环境问题。
为了保护水资源，改善水环境，我国相继出台了一系列污水处理标准，要求城市污水处理厂进行提标改造。
本文将以沧州市运东污水处理厂为例，分析城市污水处理厂提标改造的工艺要点。
一、沧州市运东污水处理厂概况沧州市运东污水处理厂位于河北省沧州市运河东路，建于20世纪80年代初，年处理规模为5000吨/日。
原工艺采用了传统的二沉池和湿地处理技术，但由于工艺落后，处理效果不佳，无法达到新的排放标准。
二、提标改造的工艺选择在进行提标改造时，根据沧州市运东污水处理厂的实际情况，选择了厌氧＋好氧＋生物接触氧化工艺。
该工艺具有出水质量稳定、工艺简单、运行管理便利等优点。
三、厌氧工艺的改造1. 厌氧池的改造：原厌氧池的容积偏小，无法满足新的处理要求，因此进行了改扩建。
增加了新的池体，并对池内进行了隔板设计，以提高进水流动性以及沉降有机物的效果。
2. 污泥处理：对厌氧池产生的污泥进行有效处理，采用了厌氧消化和厌氧耦合气浮技术，以达到减少废泥产生、提高污泥稳定性和降解率的目的。
四、好氧工艺的改造1. 曝气系统：对原始好氧池的曝气系统进行了改造，采用更高效、更节能的曝气装置，提高氧气传输效率，加强了好氧反应的处理能力。
2. 活性污泥处理：对好氧池的进出水流动性进行了优化改进，提高了活性污泥的浓度和接触率，加快了污水的降解速度。
五、生物接触氧化工艺的改造1. 生物接触氧化池：在原有处理工艺的基础上，增加了生物载体，提高了接触氧化池的处理效果。
同时，对进出水流的分布进行了优化设计，增加了污水与生物接触的机会。
2. 厌氧、好氧和生物接触氧化三者之间的流程布置优化，使得三个环节相互衔接，提高了整体处理效率。
六、其他改造措施1. 设备更新：对陈旧和损坏的设备进行更换，确保新设备的高效运行。
市政污水处理厂提标改造常用工艺探讨与分析
市政污水处理厂提标改造常用工艺探讨与分析摘要：在我国城市建设和发展过程中，市政建设工作尤为重要，而污水处理是市政建设中最为关键的环节之一。
本文将对城市污水处理现状进行总结，结合多年积累的工作经验，对现阶段常见的污水处理工艺进行分析，从而进一步探讨未来污水处理工艺的发展方向，希望能提供为后续污水处理工作的开展提供必要的帮助和指导。
关键词：市政污水处理厂；提标改造；深度处理；1提标改造方案比选1.1磁混凝沉淀工艺磁混凝沉淀技术是在常规絮凝沉淀分离工艺中引入磁性加载物，使絮凝产生的絮体与加载物有效结合，加强了絮凝效果，增加了絮体的比重（磁种比重5.2～5.3），絮体沉降速度加快（可达20～40m/h），使水体快速得到净化，出水清澈透明，澄清池污泥先送至转鼓磁粉回收机回收磁粉循环使用，同时排出污泥至污泥脱水系统进行脱水处理。
磁混凝沉淀技术具有以下特点：①沉淀速度快；②表面负荷高，占地面积小；③有效优化药剂投加量；④污泥浓度高；⑤出水效果好；⑥进水短时间内SS波动不影响出水效果。
1.2深床反硝化滤池工艺反硝化深床滤池集生物脱氮及过滤功能为一体的处理单元，滤料采用特殊规格及形状的石英砂，滤床有足够的水质保护深度，避免水质击穿，即使前段处理工艺发生污泥膨胀或异常情况也不会使滤床发生水力穿透，能轻松应对峰值流量或处理厂污泥膨胀等异常情况。
反硝化深床滤池水流方向为降流式，从上而下经过生物填料层，具有推流生物反应器的特点，且生物附着于填料表面不断更新，不存在污泥流失等问题，也不存在泥龄等限制，该工艺具有良好的生物脱氮功能。
1.3膜生物反应器（MBR）工艺MBR膜工艺：膜分离技术是一种广泛应用于溶液或气体物质分离、浓缩和提纯的分离技术。
代表着未来水处理发展的时代潮流，被称为21世纪的净水技术。
它利用具有选择透过能力的薄膜作分离介质，膜壁密布微孔，原液在一定压力下通过膜的一侧，溶剂及小分子溶质透过膜壁为滤出液，而较大分子溶质被膜截留，从而达到物质分离及浓缩的目的。

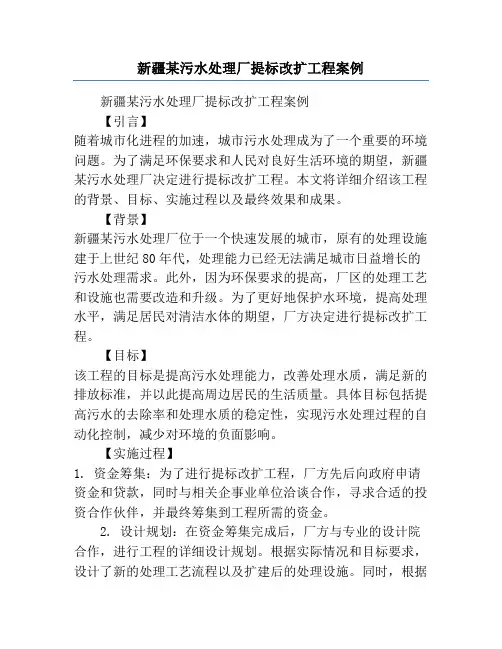

新疆某污水处理厂提标改扩工程案例
新疆某污水处理厂提标改扩工程案例新疆某污水处理厂提标改扩工程案例【引言】随着城市化进程的加速，城市污水处理成为了一个重要的环境问题。
为了满足环保要求和人民对良好生活环境的期望，新疆某污水处理厂决定进行提标改扩工程。
本文将详细介绍该工程的背景、目标、实施过程以及最终效果和成果。
【背景】新疆某污水处理厂位于一个快速发展的城市，原有的处理设施建于上世纪80年代，处理能力已经无法满足城市日益增长的污水处理需求。
此外，因为环保要求的提高，厂区的处理工艺和设施也需要改造和升级。
为了更好地保护水环境，提高处理水平，满足居民对清洁水体的期望，厂方决定进行提标改扩工程。
【目标】该工程的目标是提高污水处理能力，改善处理水质，满足新的排放标准，并以此提高周边居民的生活质量。
具体目标包括提高污水的去除率和处理水质的稳定性，实现污水处理过程的自动化控制，减少对环境的负面影响。
【实施过程】1. 资金筹集：为了进行提标改扩工程，厂方先后向政府申请资金和贷款，同时与相关企事业单位洽谈合作，寻求合适的投资合作伙伴，并最终筹集到工程所需的资金。
2. 设计规划：在资金筹集完成后，厂方与专业的设计院合作，进行工程的详细设计规划。
根据实际情况和目标要求，设计了新的处理工艺流程以及扩建后的处理设施。
同时，根据最新的环保标准，设计了新的排放系统和控制装置。
3. 施工建设：设计完成后，厂方与建设单位签订合同，并按照合同的要求和工期进行施工建设。
在施工过程中，严格按照设计要求进行施工，保证工程的质量和进度。
同时，对现有设施进行技术改造和设备更换。
4. 运行调试：工程竣工后，厂方进行了系统的运行调试。
通过对新的处理设备和工艺流程的调试，确保其正常运行和达到设计要求。
同时，对自动化控制系统进行优化和调整，保证其稳定性和可靠性。
【效果和成果】经过提标改扩工程，新疆某污水处理厂取得了显著的效果和成果：1. 污水处理厂的处理能力大幅提升，能够满足城市日益增长的污水处理需求。

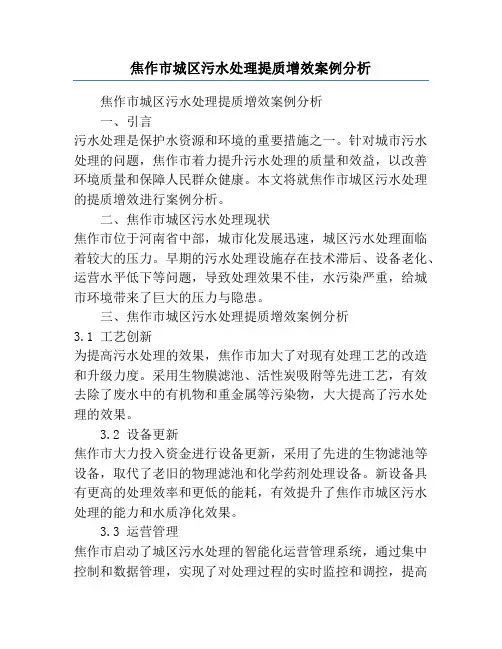

焦作市城区污水处理提质增效案例分析
焦作市城区污水处理提质增效案例分析焦作市城区污水处理提质增效案例分析一、引言污水处理是保护水资源和环境的重要措施之一。
针对城市污水处理的问题，焦作市着力提升污水处理的质量和效益，以改善环境质量和保障人民群众健康。
本文将就焦作市城区污水处理的提质增效进行案例分析。
二、焦作市城区污水处理现状焦作市位于河南省中部，城市化发展迅速，城区污水处理面临着较大的压力。
早期的污水处理设施存在技术滞后、设备老化、运营水平低下等问题，导致处理效果不佳，水污染严重，给城市环境带来了巨大的压力与隐患。
三、焦作市城区污水处理提质增效案例分析3.1 工艺创新为提高污水处理的效果，焦作市加大了对现有处理工艺的改造和升级力度。
采用生物膜滤池、活性炭吸附等先进工艺，有效去除了废水中的有机物和重金属等污染物，大大提高了污水处理的效果。
3.2 设备更新焦作市大力投入资金进行设备更新，采用了先进的生物滤池等设备，取代了老旧的物理滤池和化学药剂处理设备。
新设备具有更高的处理效率和更低的能耗，有效提升了焦作市城区污水处理的能力和水质净化效果。
3.3 运营管理焦作市启动了城区污水处理的智能化运营管理系统，通过集中控制和数据管理，实现了对处理过程的实时监控和调控，提高了处理效率和稳定性。
同时，加强了运营人员的培训和管理，提高了他们的专业素质和作业水平，确保了污水处理的可持续运营。
3.4 综合治理焦作市还采取了综合治理的措施，强化了城市水环境的保护。
通过改善城市排水系统，减少了污水直排，提高了污水收集和输送效率。
同时，加强了内部排水管网的维护和管理，减少了因管网老化而产生的污水泄漏问题，提高了整体处理效果和水质净化效果。
四、效果评估焦作市在提升城区污水处理的同时，密切关注处理效果的评估。
通过监测和分析数据，焦作市发现，经过污水处理后，水质指标显著改善，达到国家环境标准要求。
同时，焦作市还注重了对处理过程中的能耗、投资效益等指标的评估，确保了提质增效的可持续性。
污水系统中的污水处理工艺改进与创新案例
污水系统中的污水处理工艺改进与创新案例随着城市化进程的加快，污水处理成为了城市环境保护和社会可持续发展的重要课题之一。
在污水系统中，污水处理工艺的改进与创新对于提高处理效率、降低能耗并实现资源回收具有重要意义。
本文将通过介绍几个污水处理工艺改进与创新的案例，来探讨如何提升污水处理的效能。
1. 生物膜反应器（MBR）技术在污水处理中的应用生物膜反应器（MBR）技术是一种将传统活性污泥法和膜分离技术结合在一起的先进处理工艺。
该技术通过将污水与微生物接触在一个膜分离单元内进行处理，实现了生物反应器和沉淀池的空间分离，从而提高了反应器的污泥浓度和有机负荷能力。
例如，在中国某城市的一个污水处理厂，采用MBR技术对污水进行处理。
该工艺的创新之处在于引入了一种高效的微生物载体，能够降低微生物膜与膜表面的阻力，提高传质效率。
通过优化污水处理工艺和膜的运行条件，该工厂实现了污水处理效率的显著提升，并成功实现了生物氮、磷的去除和再利用。
2. 膜生物反应器（MBBR）技术在污水处理中的创新应用膜生物反应器（MBBR）技术是一种利用特殊填料作为生物滤料，将活性污泥微生物固定在填料上并通过悬浮填料的搅动来实现生物氧化反应的高效处理技术。
与传统的活性污泥法相比，MBBR技术具有生物反应器和沉淀池的分离，降解效果稳定等优势。
在欧洲某城市的一个污水处理项目中，MBBR技术被用于处理高浓度有机废水。
该工程通过改进填料结构，使其具有更好的附着性和生物活性，从而提高了有机物的降解效率。
此外，该工程还引入了一套先进的流程控制系统，通过实时监测和调节水质和温度等因素，进一步提高了MBBR工艺的处理效果。
3. 光触媒技术在污水处理中的应用光触媒技术是一种利用半导体光催化剂对有机物进行氧化降解的先进技术。
该技术在污水处理中的创新之处在于能够通过光催化氧化，将有机物降解为无害的水和二氧化碳，从而实现了对有机物的高效降解。
在日本某城市的一个污水处理厂，光触媒技术被用于处理高浓度的有机废水。
高排放标准下某城镇污水厂提标改造工程实例
高排放标准下某城镇污水厂提标改造工程实例高排放标准下某城镇污水厂提标改造工程实例近年来，随着我国城市化进程的快速推进，城市污水处理厂承担着越来越重要的环境治理职责。
然而，许多旧型污水处理厂面临着高排放标准的挑战，需要进行提标改造工程，以满足严格的环境保护要求。
本文将以某城镇污水厂为例，介绍其高排放标准下的提标改造工程实例。
某城镇污水厂位于我国西部一个经济发展较为落后的城市，原始建设于上世纪80年代，处理能力已远远无法满足日益增长的城市污水排放量。
此外，由于相关技术和设备的落后，该污水厂存在较高的排放浓度和低效能问题，严重影响了周边水环境的质量。
因此，该污水厂急需进行提标改造工程，以达到国家和地方高排放标准。
提标改造工程首先进行的是一系列前期调研和技术方案制定工作。
工程团队对该污水厂的现状进行全面评估，包括进水水质、处理工艺、设备状况以及运行管理等方面。
通过对现有设备的检测和分析，确定应在改造计划中替换的设备，并制定相应的技术方案。
同时，团队还进行了市场调研，寻找适用于该污水厂的先进技术和设备供应商。
接下来，团队着手进行污水厂的具体工程设计与设备采购工作。
根据前期调研的结果，提出了一套改造方案，包括更新污水处理工艺、增加处理设备，并进行环境设施完善。
在设计过程中，工程团队充分考虑到高排放标准的要求，确保设计方案的可行性和有效性。
同时，团队积极与设备供应商联系，进行设备采购和技术交流，确保所采购的设备符合提标改造工程的要求。
在设备采购和工程施工过程中，团队严格按照相关规范和标准进行监督和检查。
并与地方环境保护部门进行密切合作，确保工程的顺利进行和符合环保要求。
在施工过程中，工程团队切实做好安全管理工作，保证施工的安全性和稳定性。
最后，改造工程结束后，团队进行了改造效果的评估和监测工作。
通过对改造后的污水厂排放水质、处理效率等方面进行定期检测，确保改造工程的有效性和可持续性。
同时，团队还协助污水厂运营管理人员进行技术培训，提高其运行管理水平，以更好地维护改造后的污水处理设备及工艺。
新疆某污水处理厂提标改扩工程案例
新疆某污水处理厂提标改扩工程案例新疆某污水处理厂提标改扩工程案例近年来，随着人民生活水平的提高以及城市化进程的加速，我国城市污水排放量呈现快速增长的趋势，严重影响了环境质量和人民的生活品质。
为了解决这一问题，新疆某污水处理厂决定进行提标改扩工程，以满足日益增长的城市污水处理需求。
新疆某污水处理厂是当地唯一的城市污水处理设施，负责处理该城市90%以上的污水。
然而，在城市发展的背景下，原有的处理设施已经趋于满负荷运行，很难充分处理大量进入的废水。
为了达到国家规定的污水处理标准，厂方决定进行提标改扩工程。
首先，厂方进行了详细的工程规划和设计。
根据当地的污水排放情况和预计未来的增长趋势，工程规划师进行了周密的考虑和评估，制定了一套科学合理的扩建方案。
改扩工程主要包括两个方面的内容：一是对原有设施进行提标改造，提高处理水平和出水质量；二是扩建处理设施，增加处理能力。
在改扩工程的实施过程中，厂方充分考虑了环境保护和节能减排的要求。
他们引入了先进的膜技术和生物处理工艺，最大限度地提高了水质处理的效果。
同时，在用电设备的选购和安装上，厂方力求达到能耗最低的目标，确保厂区的绿色发展。
工程施工过程中，厂方非常注重安全生产。
他们建立了严密的施工管理制度，随时监控施工现场的安全情况，确保工人们的人身安全。
同时，厂方也和当地政府、环保部门保持密切联系，及时报告施工进程和解决遇到的问题，确保整个改扩工程的顺利进行。
经过几个月的努力，新疆某污水处理厂的提标改扩工程取得了圆满成功。
改造后的处理设施投入使用后，水质处理效果明显提升，出水达到了国家规定的标准。
处理能力的增加为城市未来的发展提供了有力的支持，确保了城市污水的及时处理，减少了对环境的污染。
此外，改扩工程的实施也带来了一系列的经济和社会效益。
首先，提高的水质处理效果提升了城市整体环境质量，改善了人民的居住环境，促进了居民们的身心健康。
其次，改扩工程的实施也为就业提供了机会，带动了当地的经济发展。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 提标改造技术路线
目前，我国现有城镇污水处理厂执行排放标准主要是从一级B标准提高至一级A标准或从一级A标准提高至地表水类Ⅳ类水体标准及回用水标准，部分污水厂直接从二级标准提高至一级A标准甚至更高。
达到更高排放标准的核心是污水处理工艺的改造和升级。
我国城镇污水处理厂执行排放标准占比见图1，主要污染物指标对比见表1。
图1 我国城镇污水处理厂执行排放标准占比
表1 我国城镇污水处理厂排放标准主要污染物指标对比
《2015年中国城乡建设统计年鉴》数据显示，我国城镇污水处理厂主要采用
A2/O及其改良工艺、氧化沟及其改良工艺、SBR及其改良工艺、A/O及其改良工艺、生物膜工艺、普通活性污泥工艺这六大类工艺，其数量占所有城镇污水处理设施的90.4%左右，设计处理能力占93%左右;执行一级A标准、一级B标准、二级标准的城镇污水处理厂的总处理能力和单位电耗分别约为5200万m3/d和
0.383kW˙h/m3、6100万m3/d和0.292kW˙h/m3、2200万m3/d和
0.269kW˙h/m3。
随着处理深度的加大，单位能耗快速增加。
提标改造中的工艺选择不仅关系到排放是否能够达到更严的标准，还关系到以能耗为主的污水处理成本。
城镇污水处理厂实际运行中主要存在进水不稳定、进水与设计差别大、含有难降解工业废水;碳氮比低、碳源不足、SS/BOD5比值偏高;低温条件下运行效率差、运行不稳定;运行负荷低、能耗大、运营管理复杂、区域特性强等实际问题，如出水COD难以进一步降低、TN去除较难、出水SS偏高、TP生物处理较难等困难。
为克服这些困难，达到更高的排放标准，在提标改造的工程实践中，一般以“先源头控制，后强化处理;先功能定位，后单元比选;先优化运行，后工程措施;先内部碳源，后外加碳源;先生物除磷，后化学除磷”为总体技术原则，并采取如下技术路线来实施：①稳定进水，使得进水符合原设计，强化预处理，增强污水的可生化性;②对原主体工艺进行运营改良、优化参数、添加外物质、强化生化处理;③对原主体工艺进行改造、革新;④增加尾水处理设施，进行深度处理，考虑中水回用;⑤对附属工艺的改造，如污泥处置、隔音、除臭等;⑥机械、电气、自控设备的升级;⑦同时考虑前述措施的组合。
目前主要处理工艺措施详见表2。
表2 城镇污水处理厂提标改造典型技术措施
实践表明，要达到一级A标准并非要盲目增加深度处理，总氮等主要污染物的去除应通过优先改造前段和生化段，实现最经济、最稳定的污染物去除，不应将降解任务更多地放在后段和外加碳源上。
调研发现，对于部分中低浓度污水以及生活污水占比较大的污水，通过对原有二级处理的强化，其二级出水主要指标中COD、BOD5、NH4+-N已经可以达到一级A 标准，TN、TP、SS也能够接近甚至达到一级A标准，因此对该类水质的提标改造应以挖掘原有工艺潜力为重点。
2 提标改造工程实例
(1)原采用A2/O 类工艺
①江苏某污水处理厂
该污水厂处理规模为20万m3/d，原工艺为A2/O，出水标准为一级B。
改造工艺为改良A2/O(填料)+膜过滤或滤布滤池，出水标准为一级A。
改造前后工艺流程详见图2。
图2 江苏某污水处理厂提标改造前后工艺流程对比
②河北某污水处理厂
该厂处理规模为8万m3/d，原工艺：A2/O，出水标准二级。
改造工艺：A2/O(填
料)+MBBR+DN生物滤池+纤维转盘滤池，出水标准一级A。
改造前后详见图3。
图3 河北某污水处理厂提标改造前后工艺流程对比
③云南某污水处理厂
该厂改造原8.5万m3/d，新建8.5万m3/d，新增深度处理17万m3/d。
原工艺：UCT 工艺，出水标准一级B。
改造工艺：改良A2/O+混凝沉淀过滤，出水标准一级A。
改造前后工艺流程详见图4。
图4 云南某污水处理厂提标改造前后工艺流程对比
④北京某污水处理厂
该厂处理规模为4.5万m3/d。
原工艺：改良A2/O(添加生物填料的CNR)+混凝沉淀过滤，出水标准一级B。
改造工艺：两段式A/O+MBR+臭氧氧化，出水标准一级A。
提标改造前后工艺流程详见图5。
图5 北京某污水处理厂提标改造前后工艺流程对比
(2)原采用氧化沟类工艺
①北京某污水处理厂
该厂规模为2万m3/d，原工艺：氧化沟，出水标准一级A。
改造工艺：氧化沟+两级生物滤池+V型滤池+臭氧脱色，出水标准为北京市《城镇污水处理厂水污染物排放标准》(DB11/890-2012)B标准。
改造前后工艺流程详见图6。
图6 北京某污水处理厂提标改造前后工艺流程对比
②浙江某污水处理厂
该厂处理规模为3万m3/d，原工艺：DE氧化沟，出水标准一级B。
改造工艺：改良DE 氧化沟+反硝化滤池+曝气生物滤池+活性砂滤池，出水标准一级A。
提标改造前后工艺流程详见图7。
图7 浙江某污水处理厂提标改造前后工艺流程对比
③江苏某污水处理厂
该污水厂处理规模为15万m3/d，原工艺：Orbal氧化沟，出水标准一级B。
改造工艺：BNR+MBR，出水标准一级A。
提标改造前后工艺流程详见图8。
图8 江苏某污水处理厂提标改造前后工艺流程对比
④浙江某污水处理厂
该污水处理厂处理规模为15万m3/d，原工艺：A2/O改良氧化沟+混凝沉淀，出水标准一级B。
改造工艺：A2/O改良氧化沟+混凝沉淀+活性炭二级吸附、压滤，出水标准一级A。
提标改造前后工艺流程详见图9。
图9 浙江某污水处理厂提标改造前后工艺流程对比
(3)原采用普通活性污泥法或A/O类工艺
①北京某再生水处理厂
该污水处理厂处理规模为100万m3/d。
原工艺：普通活性污泥法，出水标准二级(1996年标准)。
改造工艺：改良A2/O+反硝化生物滤池+膜过滤+臭氧脱色，出水标准《城市污水再生利用景观环境用水水质》(GB/T18921-2002)，部分指表参照地表水Ⅳ类水体标准。
改造前后工艺流程详见图10。
图10 北京某再生水厂提标改造前后工艺流程对比
②北京某污水处理厂
该污水厂规模为10万m3/d，改建4m3/d，扩建6m3/d。
原工艺：普通活性污泥法，出水标准一级B。
改造工艺：原工艺改为A2/O工艺，出水执行北京市《城镇污水处理厂污染物排放标准》(DB11/890-2012)B标准;扩建工艺为MBR+RO，MBR出水达到《城市污水再生利用城市杂用水水质》( GB/ T 18920-2002) 中车辆冲洗水质要求;RO出水标准为《地表水环境质量标准》(GB3838-2002)Ⅲ类水体(TN除外)，出水进入奥运场馆杂用及奥运公园水体补充。
提标改造前后工艺流程详见图11。
图11 北京某污水处理厂提标改造前后工艺流程对比
③河北某污水处理厂
该厂规模为16万m3/d。
原工艺：A/O，好氧池采用MBBR，出水标准二级。
改造工艺：改良Bardenpho工艺+MBBR+深度处理，出水标准一级A，详见图12。
图12 河北某污水处理厂提标改造前后工艺流程对比
④浙江某污水处理厂
该厂规模为1万m3/d，原工艺：A/O+生物滤池，出水标准一级B。
改造工艺：改良A/O+生物滤池+生态处理，出水达到地表水Ⅲ类标准。
提标改造前后工艺流程详见图13。
图13 浙江某污水处理厂提标改造前后工艺流程对比
(4)原采用SBR类工艺
①江苏某污水处理厂
该厂规模为1万m3/d。
原工艺：SBR工艺，出水标准一级B。
改造工艺：A2/O+转盘滤池，出水标准一级A。
提标改造前后工艺流程详见图14。
图14 江苏某污水处理厂提标改造前后工艺流程对比
②浙江某污水处理厂
该污水厂改建规模2.5万m3/d，新建2.5万m3/d。
原工艺：CAST工艺，出水标准二级。
改造工艺：改良A2/O+微絮凝+滤布滤池，出水标准一级A。
提标改造前后工艺流程详见图15。
图15 浙江某污水处理厂提标改造前后工艺流程对比
③陕西某污水处理厂
该污水厂处理规模为1万m3/d。
原工艺为CAST工艺，出水标准一级B。
改造工艺为两级A/O工艺+絮凝沉淀+纤维滤池，出水标准一级A。
提标改造前后工艺流程详见图16。
图16 陕西某污水处理厂提标改造前后工艺流程对比%%%。
