LDBE系列电磁流量计技术资料
LDE—100电磁流量计说明书-
极好的耐磨性能，耐酸碱性能较差
＜60OC
纸浆、矿浆等浆液
氟塑料
聚四氯乙烯
F4或PTFE
化学性能很稳定，耐沸腾的盐酸、硫酸、王水、浓碱的腐蚀
＜180OC
腐蚀性强的酸碱盐液体
四氯乙烯和六氟丙烯译名：特氟隆FEP
F46或FEP
化学性能略逊于F4
腐蚀性的酸碱盐液体
塑料
四氯乙烯和乙烯
F4或ETFE
化学性能略逊于F4
材料
耐腐蚀性能
含钼不锈钢
（OCr18Ni12Mo2Ti）
硝酸、温室下＜5%硫酸、沸腾的磷酸、蚁酸、碱溶液、在一定压力下的亚硫酸、海水、醋酸
哈氏合金C
哈氏合金B
(HC HB)
耐氧化性酸、氧化性盐、耐海水、耐非氧化性酸、非氧化性盐、碱、常温硫酸
钛(Ti)
海水、各种氯化物和次氯酸盐、氯化性酸（包括发烟硝酸）、有机酸、碱
产品特点：
▲管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。
▲测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。
▲在现场可根据用户实际需要在线修改量程。
▲高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。
▲采用SMD器件和表面贴装（SMT电路可靠性高。
▲采用16位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波励磁，提高了流测量的稳定性，功耗低。
⑶对于液固两相流体，最好采用垂直安装，使被传感器衬里磨损均匀，延长使用寿命。
⑷流量计安装位置介质不满管时，可采取抬高流量半后端管路的方法，使其满管，严禁在管道最高点和出水口安装流量计。（见图）
⑸修改管道的安装方法：
当介质流速达不到要求时，应当选用较小口径的流量计，这时应使用异径锥管或修改部分管道，使其与传感器同口径，但前后直管段至少须满足：前直管段≥5DN,后直管道≥2DN(DN为管径)
迅尔仪表 LDBE型智能电磁流量计 说明书
目录一、概述二、主要技术参数三、电磁流量计选型说明四、流量计接线五、流量计参数设置六、流量计自诊断信息与故障处理LDBE型智能电磁流量计是我公司采用国内外最先进技术研制开发的全智能型电磁流量计，其全中文电磁转换器内核采用高速中央处理器。
计算速度非常快、精度高、测量性能可靠。
转换器电路设计采用国际先进技术，输入阻抗高达1015欧姆，共模抑制比优于100db，对于外来干扰以及60Hz/50Hz干扰抑制能力优于90db,可以测量更低的电导率的流体介质流量。
其传感器采用非均匀磁场技术及特殊的磁路结构，磁场稳定可靠，而且大的缩小了体积，减轻了重复，使流量计小型流量化的特点。
使客户“买的放心，用的省心，服务称心”是我公司的宗旨。
产品特点：▲管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。
▲测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。
▲在现场可根据用户实际需要在线修改量程。
▲高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。
▲采用SMD器件和表面贴装（SMT电路可靠性高）。
▲采用16位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波励磁，提高了流测量的稳定性，功耗低。
▲全数字量的处理，抗干扰能力强，测量可靠，精度高，流量测量范围可达150:1▲超低EMI开关电源，使用电源电压变化范围大，抗EMC好▲内部具有三个积算器可分别显示正向累计量及差值积算量，内部设有不掉电时钟，可记录16次掉电时间▲具有RS485、RS232、Hart和Modbus等数字通讯信号输出。
▲具有自检与自论功1概述工作原理电流量计测量原理是基于法拉第电磁感应定律。
流量计的测量管是一内衬绝缘材料的非导磁合金短管。
两只电极沿管径方向穿通管壁固定在测量管上。
其电极头与衬里内表面基本齐平。
励磁线圈由双方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。
此时，如果具有一定电导率的流体流经测量管。
电磁流量计说明书 (2)
电磁流量计使用说明书一、产品特点、用途和适用范围1.1特点●LD系列电磁流量计，具有以下特点：●不受流体密度、粘度、温度、压力和电率变化的影响，线性测量原理能实现高精确度测量；●测量管内无阻流件，压损小，直管段要求低；●公称通径DN6-DN2000覆盖范围宽，衬里和电极有多种选择，能满足测量多种导电流体的要求；●转换器采用可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗小；●转换器采用16位嵌入式微处理器，全数字处理，运算速度快，抗干扰能力强，测量可靠，精确度高，流量测量范围度可达1500：1；●高清晰度背光LCD显示，全汉字菜单操作，使用方便，操作简单，易学易懂；●具有RS485或RS232O数字通讯信号输出；●具有电导率测量功能，可以判别传感器是否空管，具有自检与自诊断功能；●采用SMD器件和表面安装（SMT）技术，电路可靠性高；●可用于相应的防爆场合。
1．2主要用途KDLD系列电磁流量计，可用来测量封闭管道中导电流体的体积流量。
广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水测控、造纸、医药、食品等工农业生产工艺过程中的流量测量和控制。
1．3使用环境条件环境温度：传感器-25℃～+60℃转换器-10℃～+60℃相对温度： 5%-95%1．4工作条件流体最高温度：一体型 70℃分离型：聚四氟乙烯衬里 150℃氯丁橡胶衬里 80℃聚氨酯橡胶衬里 70℃流体电导率：≥5uS/cm二、工作原理2．1数学物理模型电磁流量计的工作原理基于法拉第电磁感应法律。
当一个导体在磁场场内运动时，在与磁场方向、运动方向相互垂直方向的导体两端，会产生感应电动势。
电动势的大小与导体运动速度和磁场的磁感应强度大小成正比。
如图一，当导电流体以平均流速V（m/s）通过装有一对测量电极的一根内径为D（m）的绝缘导管内流动时，该管道处于一个均匀的磁感应强度为B（T）的磁场中，那么在一对电极上就会产生感应电动势E（V），它的方向垂直于磁场和流体的方向。
BR-LD系列电磁流量计励磁频率选择
BR-LD系列电磁流量计励磁频率选择河南博睿仪器仪表有限公司BR-LD系列电磁流量计L_mag电磁转换器提供三种励磁频率选择：即1/16⼯频（⽅式1）、1/20⼯频（⽅式2）、1/25⼯频（⽅式3）。
⼩⼝径的传感器励磁系统电感量⼩，应选择1/16⼯频。
⼤⼝径的传感器励磁系统电感量⼤，⽤户只能选择1/20⼯频或1/25⼯频。
使⽤中，先选励磁⽅式1，若仪表流速零点过⾼，再依次选⽅式2或⽅式3。
河南博睿仪器仪表有限公司BR-LD系列电磁流量计L_mag电磁转换器同⽤户传感器配套中，经常出现⽤户传感器励磁线圈电阻不符合L_mag电磁转换器要求的情况，此时，根据具体情况，可做如下处理：（1）励磁线圈电阻⼩若励磁线圈电阻⼩于转换器要求的阻值，可⽤在励磁线圈回路中串联电阻的⽅法解决，使总阻值符合转换器要求。
串联电阻的功率应⼤于实际产⽣功耗的⼀倍，如在250毫安电流下串10Ω电阻，其功率应选3W。
（2）励磁线圈电阻⼤（改变励磁电流）若励磁线圈电阻⼤于转换器要求的阻值，可以选择改变励磁电流的处理⽅法，例如历次线圈电阻为70Ω，对于250毫安励磁电流⽽⾔，线圈电阻过⼤，这时，可将励磁电流由250毫安改为187毫安。
（3）励磁线圈电阻⼤（改变线圈接法）若励磁线圈电阻⼤于转换器要求的阻值，可以选择改变线圈接法的处理⽅式，例如励磁线圈总电阻为200Ω，则每个励磁线圈电阻为100Ω，采⽤将上下两个励磁线圈并联的⽅式，则可使线圈并联后阻值符合要求。
若线圈并联后阻值过⼩，可⽤串联电阻的⽅法解决。
根据上⾯分析，改变传感器的励磁线圈接线法，从励磁线圈两端测量，使总电阻 = （R1 + RL1 ）并联（R2 + RL2 ） ≤ 120Ω；（如图：R1、R2——外加电阻；RL1、RL2——励磁线圈电阻）（4）传感器励磁电流稳定时间过长（电感量过⼤）对于励磁电流稳定时间过长的问题，⾸先选⽤改变励磁⽅式的办法解决，选⽤1/20⼯频或1/25⼯频。
LDE 型智能电磁流量计 说明书
流量计算公式：Q=V·π(D/2)2=0.002826VD2 式中：Q-m3/h，V-m/s，D-mm 流速范围：0.3-12m/s（扩展范围 0.1-15m/s 也有对应可能） ●实际最高工作压力必须小于流量计的额定工作压力。 ●最高工作温度和最低工作温度必须符合流量计规定的温度要求。
●确定是否有负压情况存在。
● 电极材料：
正，反，净流量，
含钼不锈刚、钛（Ti）、钽（Ta）、哈氏合金（H）、
量程比：150：1
铂（Pt）或其他特殊电极材料
重复性误差：测量值的±0.1%
● 防护等级： 潜水型： IP68，其他型 IP65
● 精度等级：管道式：0.5 级，1.0 级
● 供电电源：
● 被测介质温度：
85~265V， 45~63HZ
DS1，SGND，DS2-----信号屏蔽 DS1，DS2 内屏蔽，SGND 外屏蔽
传感器侧接线端：
电磁流量计--如何选择安装 1. 选择充满液体的直管段，如管路的垂直段（流 向由下向上为宜）或充满液体的水平管道（整个 管路中最低处为宜），在安装与测量过程中，不 得出现非满管情况; 2. 测量位置应选在探头上游大于 5D 和下游有 3D 直管处； 3. 测量点选择应尽可能远离泵、阀门等设备， 避免其对测量的干扰； 4. 测量点选择应尽可能远离大功率电台、强磁 场干扰源等。
其他方面客户如有需求，在定货时详细说明，如通讯、外壳材质、表体、法兰、材质、有无接地环、供电 方式 220VAC 或 24VDC、电极数量等。 如何正确选型
仪表的选型是仪表应用中非常重要的工作，有关资料表明，仪表在实际应用中有 2/3 的故障是仪表的 错误选型的安装而造成的，请特别注意。 收集数据 ①被测流体成分 ②最大流量、最小流量 ③最高工作压力 ④最高温度、最低温度 被测流体必须具备一定的导电性，导电率＞5μs/cm。最大流量和最小流量必须符合下表中的数。

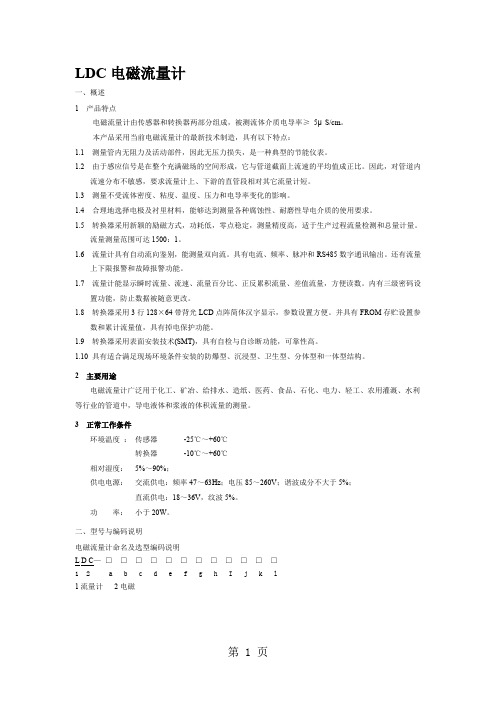

LDC电磁流量计word资料9页
LDC电磁流量计一、概述1 产品特点电磁流量计由传感器和转换器两部分组成，被测流体介质电导率≥5μS/cm。
本产品采用当前电磁流量计的最新技术制造，具有以下特点：1.1 测量管内无阻力及活动部件，因此无压力损失，是一种典型的节能仪表。
1.2 由于感应信号是在整个充满磁场的空间形成，它与管道截面上流速的平均值成正比。
因此，对管道内流速分布不敏感，要求流量计上、下游的直管段相对其它流量计短。
1.3 测量不受流体密度、粘度、温度、压力和电导率变化的影响。
1.4 合理地选择电极及衬里材料，能够达到测量各种腐蚀性、耐磨性导电介质的使用要求。
1.5 转换器采用新颖的励磁方式，功耗低，零点稳定，测量精度高，适于生产过程流量检测和总量计量。
流量测量范围可达1500：1。
1.6 流量计具有自动流向鉴别，能测量双向流。
具有电流、频率、脉冲和RS485数字通讯输出。
还有流量上下限报警和故障报警功能。
1.7 流量计能显示瞬时流量、流速、流量百分比、正反累积流量、差值流量，方便读数。
内有三级密码设置功能，防止数据被随意更改。
1.8 转换器采用3行128×64带背光LCD点阵简体汉字显示，参数设置方便。
并具有FROM存贮设置参数和累计流量值，具有掉电保护功能。
1.9 转换器采用表面安装技术(SMT)，具有自检与自诊断功能，可靠性高。
1.10 具有适合满足现场环境条件安装的防爆型、沉浸型、卫生型、分体型和一体型结构。
2 主要用途电磁流量计广泛用于化工、矿冶、给排水、造纸、医药、食品、石化、电力、轻工、农用灌溉、水利等行业的管道中，导电液体和浆液的体积流量的测量。
3 正常工作条件环境温度：传感器-25℃～+60℃转换器-10℃～+60℃相对湿度：5%～90%；供电电源：交流供电：频率47～63Hz；电压85～260V；谐波成分不大于5%；直流供电：18～36V，纹波5%。
功率：小于20W。
二、型号与编码说明电磁流量计命名及选型编码说明L D C—□□□□□□□□□□□□1 2 a b c d e f g h I j k l1流量计2电磁a 传感器口径 DN10—2000mmb 配套转换器 A 一体式，圆形 B 分体式，方形c 电极材料 ① 1Cr18Ni9Ti ② 0Cr18Ni12Mo2Ti ③ Hc ④ Hb ⑤ Ti ⑥ Ta ⑦ Pt ⑧ 其它d 衬里材料 ① 聚四氟乙烯 ② 氯丁橡胶 ③ 聚氨酯橡胶 ④ 其它e 工作压力 ① 4.0MPa ② 1.6MPa ③ 1.0MPa ④ 0.6MPa 三、工作原理 1 工作原理传感器是根据法拉第电磁感应定律工作的，如工作原理图所示：当导电液体沿测量管在交变磁场与磁力线成垂直方向运动时，导电液体切割磁力线产生感应电势。
江苏杰创数显表说明书
江苏杰创数显表说明书一、江苏杰创数显表使用说明书,LDBE型智能电磁流量计,电磁流量计的应用,江苏杰创数显表使用说明书等信息集成验证-HeartbeatTechnology二、双向测量原理无需考虑测量工况，包括压力、密度、温度和粘度等在水和污水行业中最苛刻应用的专家国际饮用水认证防护等级IP68（6P型外壳）符合MI-001/OIMLR49标准，取得计量交接认证变送器外壳采用耐用的聚碳酸酯或铝材一体型/分体型两种规格均采用同样外壳集成数据记录器：监测测量值(江苏杰创数显表使用说明书)昌吉横河两线制电磁流量计生产厂家。
克拉玛依横河两线制电磁流量计安装价格低廉。
孔板计算采用国际标准与加工孔板流量计应用范围广，全部单相流皆可测量，部分混相流亦可应用。
标准型节流装置无须实流校准，即可投用。
三、孔板流量计安装的基本要求：1、孔板在安装前应检查节流装置编号和尺寸是否符合管道安装位置的要求。
2、新装管路系统，必须在管道冲洗和扫线后再进行孔板的安装。
3、注意孔板安装方向“+”号应该向着流束。
4、孔板中心应该和管道4000118588合，同心度误差不得超过(1/β-1)的数值。
5、孔板在管道中安装时应保证其端面与管道轴线垂直、垂直度误差不得超过±1°。
6、夹紧孔板用的密封垫片(包括环室与法兰、环室与孔板间)，在夹紧后，不得突入管道内壁。
7、孔板安装处必须严密，不允许有泄漏现象存在。
因此，安装工作必须在管道试压前进行。
8、导压管应垂直或倾斜敷设，其倾度不得小于1:12。
粘度较高的流体，其倾斜度还应增大。
当差压讯号传送距离大于3米时，导压管应分段倾斜，并在各比较高点和比较低点分别装设集气器和沉降器。
9、为了避免差压讯号传送失真，正负导压管应尽量靠近敷设，严寒地区还应采取防冻措施。
可采用电热或蒸气保温，但要防止被测介质过热汽化和在导压管中产生气体造成假差压。
克拉玛依横河两线制电磁流量计安装(江苏杰创数显表使用说明书)测量误差体积流量:±0.5%o.r.±2mm/s(±0.5%o.r.±0.08in/s)量程9dm3/minto162000m3/h(2.5gal/minto1030mgal/d) 压力范围pn16,class150过程温度硬橡胶:0to+80°c(+32to+176°f)聚氨酯:–20to+50°c(–4to+122°f)ptfe:–20to+90°c(–4to+194°f)环境温度:碳钢法兰:–10to+60°c(+14to+140°f)不锈钢法兰:–40to+60°c(–40to+140°f)显示/操作:两行显示，按键操作输出4‐20mahart(active)脉冲/开关输出(passive)输入:无通信:hart电源:dc11to40vac85to250v(45to65hz)ac20to28v(45to65hz) 防爆认证ccsaus(江苏杰创数显表使用说明书)好的产品也会有坏的时间，只要服务好每一台产品，它就一定是一个好的品牌。
LDG电磁流量计要点
LDG电磁流量计要点LDG电磁流量计使用说明书目录一、执行标准、正常工作条件-------------------2二、工作原理-----------------------------------------2三、性能----------------------------------------------3四、接线端子说明-----------------------------------5五、流量计转换器面板结构与按键定义--------8六、菜单目录结构-----------------------------------9七、参数设置及使用------------------------------11八、安装方式及尺寸------------------------------21九、自诊断信息与故障处理----------------------26十、附录1-------------------------------------------28 十一、附录2----------------------------------------29LDG系列电磁流量计采用自主创新设计的无时差阻尼的数字放大电路，该电路的应用有效及时的反映了流量的时时变化，加之我公司独家为电磁流量计研制的数字电磁流量算法的应用，流量计的工作更为稳定可靠，可广泛的应用，拓展了电磁流量计的应用方向。
特点：1、采用专用电磁流量转换MCU和PGA放大器，功能强大，有效测量范围更宽；2、自主产权创新的无时差阻尼数字放大电路，响应速度更快，时时跟踪流量变化，使电磁流量计的应用得以拓展；3、具有安全防雷击设计，有效的保护设备安全运行；4、通过国家相关单位的测试鉴定，产品设计达到或超过相关标准认证。
5、所有转换器性能高度一致，确保相互更换无附加误差产生；6、际宽电压工作范围，可安全使用在任何区域；- 1 -一、执行标准、正常工作条件1．1 执行标准：JB/T9248-19991．2 正常工作条件：环境温度：-20℃~+55℃相对湿度：5%~90%供电电源：85~265AC或18~36VDC 额定功率：小于10W二、工作原理传感器是根据法拉第电磁感应定律工作的，如图1所示：图1. 工作原理图当导电液体沿测量管在交变磁场与磁力线成垂直方向运动时，导电液体切割磁力线产生感应电势。
分体式电磁流量计电子版说明书
目录一、概述二、主要技术参数三、电磁流量计选型说明四、流量计接线五、流量计参数设置六、流量计自诊断信息与故障处理LDBE型智能电磁流量计是我公司采用国内外最先进技术研制开发的全智能型电磁流量计，其全中文电磁转换器内核采用高速中央处理器。
计算速度非常快、精度高、测量性能可靠。
转换器电路设计采用国际先进技术，输入阻抗高达1015欧姆，共模抑制比优于100db，对于外来干扰以及60Hz/50Hz干扰抑制能力优于90db,可以测量更低的电导率的流体介质流量。
其传感器采用非均匀磁场技术及特殊的磁路结构，磁场稳定可靠，而且大的缩小了体积，减轻了重复，使流量计小型流量化的特点。
使客户“买的放心，用的省心，服务称心”是我公司的宗旨。
产品特点：▲管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。
▲测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。
▲在现场可根据用户实际需要在线修改量程。
▲高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。
▲采用SMD器件和表面贴装（SMT电路可靠性高。
▲采用16位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波励磁，提高了流测量的稳定性，功耗低。
▲全数字量的处理，抗干扰能力强，测量可靠，精度高，流量测量范围可达150:1▲超低EMI开关电源，使用电源电压变化范围大，抗EMC好▲内部具有三个积算器可分别显示正向累计量及差值积算量，内部设有不掉电时钟，可记录16次掉电时间▲具有RS485、RS232、Hart和Modbus等数字通讯信号输出。
▲具有自检与自论功1概述工作原理电流量计测量原理是基于法拉第电磁感应定律。
流量计的测量管是一内衬绝缘材料的非导磁合金短管。
两只电极沿管径方向穿通管壁固定在测量管上。
其电极头与衬里内表面基本齐平。
励磁线圈由双方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。
此时，如果具有一定电导率的流体流经测量管。
LDBE型智能电磁式流量传感器
Ｉ Ｉ
１ ．
目前 ， 合 录井 小 队使 用 的钻 井 液 出 口流 量 传 综
③ 钻井 液容 易在 传感 器靶 的 主杠杆 上产 生较 厚
的泥饼 ， 而增 加杠 杆 和靶 的重量 ， 成传感 器测 量 从 造
值 不准 确 。
感 器 一般 是靶 式 流量 传 感 器 ， 使 用 该 传 感 器 过 程 在 中发 现存 在一 些 问题 ， 如停 泵 时测量 值不 归零 ， 量 流 不 稳定 、 动 大等 现象 ， 波 致使 测量 值 不准 确 。现场 的 很 多 条件 也制 约 和影 响 了靶 式 传 感 器 的 正 常 工作 ，
摘 要 从 靶 式 流 量传 感 器 的 工 作 啄 理 入 手 ， 析 了该 传 感 器 在 现 场 使 用 过 程 中存 在 的 问 题 ， 出 了用 Ｉ） Ｅ 型 分 提 ．Ｂ Ｉ
智 能 电磁 式 流量 传 感 器替 代 靶 式 流 量 传 感 器 的 思 路 。在 介 绍 Ｉ Ｂ 型 智 能 电 磁 式 流 量 传 感 器 工 作 原 理 、 术 参 数 ． Ｅ Ｄ 技 和 质要求 的基础上， 阐述 了该 传 感 器 的 洗 势 及 其 安 装 地 点 的选 择 要 求 和 接 线 要 求 。
作磁 场 。此 时 ， 果具 有 一 定 电导 率 的 流 体 流 经 测 如
量管 ， 将切 割磁 力 线 感 应 出电 动 势 。 电动 势 由电极
检测 出并 通过 电缆 送 至 转 换 器 ， 由转 换 器 将 此 电压
信号放 大 处理 后 ， 出脉 冲 、 输 电流 等信 号 。
Ｅ — Ｋ Ｂｄｖ （ ） １
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LDBE 系列电磁流量计测量原理是法拉第电磁感应定律，传感器主要组成部 分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。电磁流量计主要用于测量封 闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体。 电磁流量计广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及 环保、市政管理，水利建设等领域。
分离型
聚氨酯衬里 聚四氟乙烯衬
里
80℃
聚全氟乙丙烯 (F46)
100℃；150℃(订货时注明)
加网 PFA
信号电极 不锈钢 0Crl8Nil2M02Ti、哈氏合金 C、哈氏合金 B、钛、钽、铂／铱
和接地电 合金、不锈钢涂覆碳化钨
极材料
电极刮刀 机构
DN300—DN3000
连接法兰 材料
碳钢
接地法兰 材料
转换器距离传感器一般不超过 100m
DNl5～ DN600
DN200～ DN700～ 特殊订货
DN1000 DN3000
传感器 环境温度
转换器及一体型
—25℃—十 60℃ —10℃—十 60℃
衬里材料 聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯(F46)、加网 PFA
—体型
70℃
聚氯丁橡胶衬 里
80℃；120℃(订货时注明)
最高流体 温度
最高流速
15m／s
精确度 DNl5～DN600 示值的：±0.3％(流速≥1m／s)；±3mm／s(流速<1m
／s)
示值的±0.5％(流速≥0.8m／S)；±4mm／s(流速 DN700—DN3000
<0.8m／S)
流体电导 率
≥5uS／cm
4.0MPa
公称压力 DNl5～DN150
1.6MPa 1.0MPa 0.6MPa 6.3、10MPa
产品特点： １、测量不受流体密度、粘度、温度、压力和电导率变化的影响； ２、测量管内无阻碍流动部件，无压损，直管段要求较低； ３、系列公称通径 DN15～DN3000。传感器衬里和电极材料有多种选择； ４、转换器采用新颖励磁方式，功耗低、零点稳定、精确度高。流量范围度可达 1500：1； ５、转换器可与传感器组成一体型或分离型； ６、转换器采用 16 位高性能微处理器，2x16LCD 显示，参数设定方便，编程可 靠； ７、电磁流量计为双向测量系统，内装三个积算器：正向总量、反向总量及差值 总量；可显示．庄、反流量，并具有多种输出：电流、脉冲、数字通讯、HART； ８、转换器采用表面安装技术(SMT)，具有自检和自诊断功能；
主要技术数据： 整机和传感器技术数据
执行标准
JB／T 9248—1999
15、20、25、32、40、50、65、80、100、125、150、200、250、 公称通径 300、350、400、450、500、600、700、800、900、1000、1200、
1400、1600、1800、2000、2200、2400、2600、2800、3000
不锈钢 1Crl8Ni9Ti
进口保护 法兰材料
DN65—DNl50 DN200～DNl600
不锈钢 1Crl8Ni9Ti 碳钢十不锈钢 1Crl8Ni9Ti
DNl5～DN3000 分离型橡胶或聚氨酯衬里
传感器 外壳防护
其他传感器、——体型流量计和分离型转换
器
IP65 或 IP68 IP65
间距(分离 型)
