建筑电气控制技术(第二版)_第13章
合集下载
《建筑电气控制技术》PPT课件
• 7 说明书
•
说明书又包括以下几种：
• （1） 安装说明文件给出有关一个系统、装置、设备或元件的安装条件以及
供货、交付、 卸货、安装和测试说明或信息的文件。
• (2) 试运转说明文件给出有关一个系统、装置、设备或元件试运行和起动时 的初始调节、模拟方式、推荐的设定值以及为了实现开发和正常发挥功能所
• 和连接线的位置可用如下方式表示：
• ① 用行的代号（拉丁字母）表示；
• ② 用列的代号（阿拉伯数字）表示；
• ③ 用区的代号表示。区的代号为字母和数字的组合，且
• 字母在前，数字在后。
• 在具体使用时，对水平布置的电路，一般只需标明行
• 的标记；对垂直布置的电路，一般只需标明列的标记；
• 复杂的电路需标明组合标记。例如图3.6中只标明了列的
• 接具有功能联系的各元件，以清晰表示电路布局。分开 • 表示法是指把图形符号各部分（用于有功能联系的元件） • 分散于图上的表示方法，应采用其项目代号表示元件各 • 部分之间的关系，以清晰表示电路布局。 • ⑤ 图中元件、器件和设备的可动部分都按没有通电和没 • 有外力作用时的状态画出。 • ⑥ 原理图的绘制应布局合理，排列均匀。为了便于看图 • ，可以水平布置，也可以垂直布置，图3.6中为垂直布置。 • ⑦ 电气元件应按功能布置，并尽可能按工作顺序排列， • 其布局顺序应该是从上到下、从左到右。电路垂直布置 • 时，类似项目宜横向对齐；水平布置时，类似项目应纵向 • 对齐。
•
为了便于确定图上的内容，也为了在用图时查找图中
• 各项目的位置，往往需要将图幅分区。图幅分区的方法
• 是：在图的边框处，竖边方向用大写拉丁字母，横边方
• 向用阿拉伯数字，编号顺序应从左上角开始。图幅分区
《建筑电气控制技术》幻灯片PPT
气 起动电流是额定电流的4～7倍，较大的起动电流会影
控
制 响电网的供电质量，影响电网上其他用电设备的工作。
电 路
但是，在电源、供电电网和生产机械能满足要求的条
的 件下，允许电动机直接起动。在建筑施工现场，多数
基 本
小型生产机械都能满足直接起动的条件，允许采用直
环 接起动的控制方法。
节
建筑电气控制技术
环 量小的电动机的运行控制中。在电气控制系统中，为
节
了实现电动机的自动控制，通常采用接触器控制电动
机的通电运行。
建筑电气控制技术
课 题
2 点动控制电路
二
点动就是按照电动机运行的需要控制电动机短时间
电 通电运行。在生产机械的控制过程中，对于只需要短时
气 间工作的电气设备或在电动机拖动的生产机械需要准确
动操作电动机使吊钩在小范围内上升或下降。
建筑电气控制技术
课 题 二
电 气 控 制 电 路 的 基 本 环 节
图2.2 电动机点动控制电路
建筑电气控制技术
课
图2.2所示的电路中，开关QS用作隔离开关，熔断器FU用
题
二 作短路保护，SB为点动按钮。
点动的控制过程：首先合上电源开关QS，主电路和控制电
基 按钮按下时，依靠机械动作将按钮锁在按下状态；二是
本 采用电气自锁。采用机械自锁方式时，必须再次按下按
环 节
钮才能复位，这不利于自动控制。在电气控制系统中，
常用电气自锁的方法，它可以在对电动机进行长动控制
的同时，较容易地实现对电动机的各种自动保护。
建筑电气控制技术
课 题
电气自锁是如何实现的呢？下面通过分析图2.2点动
课 2.1.1 三相异步电动机点动与长动控制
建筑电气控制技术
第1章 常用低压电器
教学导航
知识重点 知识难点
1、了解常用低压电器的结构、工作原理。 2、掌握常用低压电器的功能和图形文字符号。 3、熟悉常用低压电器的型号和选用方法。
常用低压电器的工作原理。
建议学时 推荐学习方法
12学时
结合本章内容，通过自我查找资料、观察总结，了解 低压电器的结构、工作原理，为今后分析电气控制系 统读图打下良好的基础。
第1章 常用低压电器
知 识 分 布 网 络
第1章 常用低压电器
章节导读
低压电器的定义与分类、低压电器的基本用途、低压电器的结构要求、电 磁式控制电器的基本原理。
开关和保护类电器：刀开关、负荷开关、熔断器式刀开关、熔断器、断路 器、漏电保护器、双电源切换装置、电涌保护器。
控制类电器：主令电器、接触器、继电器、控制与保护开关电器、电动机 控制器、软起动器、变频器。
我们在购置和选用低压电器元件时，也要特别注意检查其结构是否 符合标准，防止给今后的运行和维修工作留下隐患和麻烦。
第1章 常用低压电器
1.1.4 电磁式控制电器的基本原理
电磁式控制电器是低压电器中最典型也是应用最广泛的一种电器。 控制系统中的接触器 和电磁式继电器就是两种最常用的电磁式电器。 虽然电磁式电器的类型很多，但它的工作原理和构造基本相同。其基 本结构是由电磁机构和触头系统组成。
第1章 常用低压电器
1.1.4 电磁式控制电器的基本原理 触头结构、电孤、灭弧装置以及电磁吸力和反力特性等是构成低压
电器的基本问题，也是研究电器元件结构和工作原理的基础。 1、电磁机构 电磁机构是电磁式继电器和接触器等低压器件的主要组成部件之一， 工作原理是将电 磁能转换成为机械能，从而带动触头动作。 电磁机 构的结构形式如图 1-1所示。
教学导航
知识重点 知识难点
1、了解常用低压电器的结构、工作原理。 2、掌握常用低压电器的功能和图形文字符号。 3、熟悉常用低压电器的型号和选用方法。
常用低压电器的工作原理。
建议学时 推荐学习方法
12学时
结合本章内容，通过自我查找资料、观察总结，了解 低压电器的结构、工作原理，为今后分析电气控制系 统读图打下良好的基础。
第1章 常用低压电器
知 识 分 布 网 络
第1章 常用低压电器
章节导读
低压电器的定义与分类、低压电器的基本用途、低压电器的结构要求、电 磁式控制电器的基本原理。
开关和保护类电器：刀开关、负荷开关、熔断器式刀开关、熔断器、断路 器、漏电保护器、双电源切换装置、电涌保护器。
控制类电器：主令电器、接触器、继电器、控制与保护开关电器、电动机 控制器、软起动器、变频器。
我们在购置和选用低压电器元件时，也要特别注意检查其结构是否 符合标准，防止给今后的运行和维修工作留下隐患和麻烦。
第1章 常用低压电器
1.1.4 电磁式控制电器的基本原理
电磁式控制电器是低压电器中最典型也是应用最广泛的一种电器。 控制系统中的接触器 和电磁式继电器就是两种最常用的电磁式电器。 虽然电磁式电器的类型很多，但它的工作原理和构造基本相同。其基 本结构是由电磁机构和触头系统组成。
第1章 常用低压电器
1.1.4 电磁式控制电器的基本原理 触头结构、电孤、灭弧装置以及电磁吸力和反力特性等是构成低压
电器的基本问题，也是研究电器元件结构和工作原理的基础。 1、电磁机构 电磁机构是电磁式继电器和接触器等低压器件的主要组成部件之一， 工作原理是将电 磁能转换成为机械能，从而带动触头动作。 电磁机 构的结构形式如图 1-1所示。
建筑电气控制技术(第二版)_第7章
Page: 5/52
普通高等教育智能建筑规划教材 建筑电气控制技术 （第2 版）
第7章 可编程序控制器基础知识
把计算机的完备功能以及灵活 性、通用性好等优点和继电接触器 控制的简单易懂、操作方便、价格 便宜等优点溶入于新的控制装置中， 且要求新的控制装置编程简单，使 得不熟悉计算机的人员也能很快掌 握它的使用技术。
第7章 可编程序控制器基础知识
三、PLC应用领域及发展方向
1．逻辑控制
2．模拟量控制 3．数字控制 4．集散控制 5．机电一体化 6．通信控制网络化
Page: 23/52
普通高等教育智能建筑规划教材 建筑电气控制技术 （第2 版）
第7章 可编程序控制器基础知识
四、工作原理
PLC 可以视为特殊的工业控 制计算机，但其编程语言，工作 原理与计算机不同
普通高等教育智能建筑规划教材 建筑电气控制技术 （第2 版）
第7章 可编程序控制器基础知识
PLC的简史 在PLC问世前，继电接触器控 制在工业控制领域中占主导地位， 这种控制系统是采用固定接线的 硬件实现控制逻辑。如果生产任 务或工艺发生变化，就必须重新 设计，改变硬件结构，这样造成 时间和资金的浪费。
Page: 7/52
普通高等教育智能建筑规划教材 建筑电气控制技术 （第2 版）
第7章 可编程序控制器基础知识
（6）用户程序存储器容量至少可以 扩展到4KB； （7）输入可以使交流115V； （8）输出为交流115V，能直接驱动 电磁阀、交流接触器等； （9）通用性强，扩展方便； （10）成本上可以与继电接触器控制 系统竞争。
Page: 25/52
普通高等教育智能建筑规划教材 建筑电气控制技术 （第2 版）
第7章 可编程序控制器基础知识
建筑电气控制技术(第三版)_第2章
Page: 31/70
普通高等教育智能建筑规划教材 建筑电气控制技术 （第3 版）
第2章电气控制的基本环节与规律
SB1 KM2
KM1 KM1=1 KT t KTt=1
M 串电阻R起动
KM2=1
KM2 0
M 全压运行 KM1 KM1=0
切除R
KT KTt=0
Page: 32/70
普通高等教育智能建筑规划教材 建筑电气控制技术 （第3 版）
（三）、长动与点动联锁
长动与点动联锁是既能正 常起保停控制，又能进行点动 控制。
Page: 19/70
普通高等教育智能建筑规划教材 建筑电气控制技术 （第3 版）
第2章电气控制的基本环节与规律
方法一：用复合按钮。
L1 L2 L3 QS
控制 SB2 ：点动 关系 SB1 ：连续运行
FU
SB3
KM SB1
第2章电气控制的基本环节与规律
第四节 三相异步电动机控制电路
1.起动性能 起动时定子起动电流与额定电流之比值大约5~7。 起动电流大对线路有影响，将造成较大的电压降落， 影响其他负载正常工作。
2.起动方法 直接起动----小(轻)负载 降压起动
Page: 39/70
普通高等教育智能建筑规划教材 建筑电气控制技术 （第3 版）
第2章电气控制的基本环节与规律
返回
Page: 14/70
普通高等教育智能建筑规划教材 建筑电气控制技术 （第3 版）
第2章电气控制的基本环节与规律
第三节 电气控制的基本控制规律
一、联锁控制规律 （一）、互斥联锁
电动机正反转 图2-3
Page: 15/70
普通高等教育智能建筑规划教材 建筑电气控制技术 （第3 版）
建筑电气控制技术(第二版)_第4章

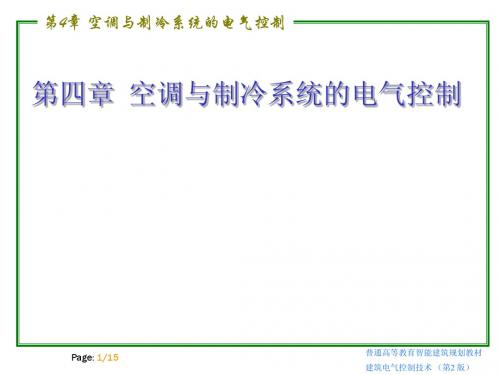

第4章 空调与制冷系统的电气控制
第四章 空调与制冷系统的电气控制
Page: 1/15
普通高等教育智能建筑规划教材 建筑电气控制技术 （第2 版）
第4章 空调与制冷系统的电气控制
一、概述 • 空气调节是一门维持室内良好热环境 的技术。 • 良好的热环境是指能满足实际需要的 室内空气温度、相对湿度、流动速度、 洁净度等。 • 空气调节（简称空调）系统的任务就 是根据使用对象的具体要求，使上述 参数部分或全部达到规定的指标。
Page: 13/15
普通高等教育智能建筑规划教材 建筑电气控制技术 （第2 版）
第4章 空调与制冷系统的电气控制
1. 压缩式制冷的基本原理
Page: 14/15
普通高等教育智能建筑规划教材 建筑电气控制技术 （第2 版）
第4章 空调与制冷系统的电气控制
2. 螺杆式冷水机组的电 气控制
Page: 15/15
普通高等教育智能建筑规划教材 建筑电气控制技术 （第2 版）
第4章 空调与制冷系统的电气控制
三、集中式空调系统的电气控制实例
1.集中式空调系统电气控制特点
该系统能自动地调节温、湿度和自动地进行季 节工况的自动转换，做到全年自动化。开机时，只需 按一下风机启动按钮，整个空调系统就能自动投入正 常运行（包括各设备之间的程序控制、调节和季节的 转换）；停机时，只要按一下空调风机停止按钮，就 可以按一定程序停机。
（3）湿度控制环节及季节 的自动转换
Page: 12/15
普通高等教育智能建筑规划教材 建筑电气控制技术 （第2 版）
第4章 空调与制冷系统的电气控制
四、 制冷系统的电气控制实例
空调工程所用的冷源可分为天然冷源 和人工冷源两种。人工制冷的方法有许 多种，目前广泛使用的是利用液体在低 压下汽化时要吸收热量这一特性来制冷 的。属于这一类的制冷装置有：压缩式 制冷、溴化锂吸收式制冷和蒸汽喷射制 冷等。
第四章 空调与制冷系统的电气控制
Page: 1/15
普通高等教育智能建筑规划教材 建筑电气控制技术 （第2 版）
第4章 空调与制冷系统的电气控制
一、概述 • 空气调节是一门维持室内良好热环境 的技术。 • 良好的热环境是指能满足实际需要的 室内空气温度、相对湿度、流动速度、 洁净度等。 • 空气调节（简称空调）系统的任务就 是根据使用对象的具体要求，使上述 参数部分或全部达到规定的指标。
Page: 13/15
普通高等教育智能建筑规划教材 建筑电气控制技术 （第2 版）
第4章 空调与制冷系统的电气控制
1. 压缩式制冷的基本原理
Page: 14/15
普通高等教育智能建筑规划教材 建筑电气控制技术 （第2 版）
第4章 空调与制冷系统的电气控制
2. 螺杆式冷水机组的电 气控制
Page: 15/15
普通高等教育智能建筑规划教材 建筑电气控制技术 （第2 版）
第4章 空调与制冷系统的电气控制
三、集中式空调系统的电气控制实例
1.集中式空调系统电气控制特点
该系统能自动地调节温、湿度和自动地进行季 节工况的自动转换，做到全年自动化。开机时，只需 按一下风机启动按钮，整个空调系统就能自动投入正 常运行（包括各设备之间的程序控制、调节和季节的 转换）；停机时，只要按一下空调风机停止按钮，就 可以按一定程序停机。
（3）湿度控制环节及季节 的自动转换
Page: 12/15
普通高等教育智能建筑规划教材 建筑电气控制技术 （第2 版）
第4章 空调与制冷系统的电气控制
四、 制冷系统的电气控制实例
空调工程所用的冷源可分为天然冷源 和人工冷源两种。人工制冷的方法有许 多种，目前广泛使用的是利用液体在低 压下汽化时要吸收热量这一特性来制冷 的。属于这一类的制冷装置有：压缩式 制冷、溴化锂吸收式制冷和蒸汽喷射制 冷等。
建筑电气控制技术
• 符号与结构
SQ SQ
a）常开触点
b）常闭触点
万能转换开关
• 用途
具有更多操作位置和触点、能够接多个电路的一种手动控制电器。 由于它的档位多、触点多，可控制多个电路，能适应复杂线路的要求。
• 结构
万能转换开关的符号及触点通断表
第三节 接触器
• 用途
接触器是一种用来频繁接通和断开交、直流主电路及大容量控制电路的自动
• 注意事项
刀开关安装时，瓷底应与地 面垂直，手柄向上，易于灭弧，不
图1-7 胶盖瓷底刀开关的结构
1—出线盒 2—熔丝 3—动触头 4—手柄 5—静触头 6—电源进线座 7—瓷座 8—胶盖 9—接用电器
得倒装或平装。倒装时手柄可能因自重落下而引起误合闸，危及人身和设备安全。
组合开关
• 定义
它实质上也是一种特殊刀开关，只不过一般刀开关的操作手柄是在垂直安装 面的平面内向上或向下转动，而组合开关的操作手柄则是平行于安装面的平面 内向左或向右转动而已。
• 低压电器的作用
1.控制作用 2.检测作用 3.保护作用 4.转换作用 5.指示作用 6.调节作用
•
• 低压电器的分类
• 按控制作用分类
执行电器 用来完成某种动作或传递功率。例如：电磁铁。 控制电器 用来控制电路的通断。例如：开关、继电器。 主令电器 用来控制其它自动电器的动作，以发出控制“指令”。例如：按 钮、转换开关等。
测试回路
主开关 电磁脱扣器 电源变压器
U V W
• 原理图
• 工作原理
当正常工作时，不论三相负载是否平衡，通过零序电流互感器主电路的三相电流 相量之和等于零，故其二次绕组中无感应电动势产生，漏电保护器工作于闭合 状态。如果发生漏电或触电事故，三相电流之和便不再等于零，而等于某一电 流值Is。Is会通过人体、大地、变压器中性点形成回路，这样零序电流互感器二 次侧产生与Is对应的感应电动势，加到脱扣器上，当Is达到一定值时，脱扣器动 作，推动主开关的锁扣，分断主电路。
建筑电气控制技术(第二版)_第9章
普通高等教育智能建筑规划教材 建筑电气控制技术 （第2 版）
Page: 18/68
第9章 三菱FX2n系列PLC
X1
X0
Y1
Y0
Y0
X2
X0
Y0
Y1
Y1
0 1 2 3 4 5
LD X1 OR Y0 AND X0 ANI Y1 OUT Y0 LD X2
6 7 8 9 10
OR Y1 AND X0 ANI Y0 OUT Y1 END
状态继电器
Page: 6/68
普通高等教育智能建筑规划教材 建筑电气控制技术 （第2 版）
第9章 三菱FX2n系列PLC
定时器T 通用定时器： T0～T199（共200点） 100 ms 时钟脉冲 （Tl92—T199中断用） T200～T245（共46点） 10 ms时钟脉冲 积算定时器： T246～T249(共4点) 1 ms时钟脉冲 T250～T255(共6点) 100ms时钟脉冲
Page: 13/68
普通高等教育智能建筑规划教材 建筑电气控制技术 （第2 版）
第9章 三菱FX2n系列PLC
Page: 14/68
普通高等教育智能建筑规划教材 建筑电气控制技术 （第2 版）
第9章 三菱FX2n系列PLC
梯形图
X0 Y0
指令语句表 步序 0 1 2 3 4 5 助记符 LD OUT OUT K LDI OUT 操作数 X0 Y0 T0 20 T0 Y2
计数器用于累计其输入端脉冲电 平由低到高的次数，其结构与定 时器类似，通常设定值在程序中 赋予，有时也根据需求在外部进 行设定。
普通高等教育智能建筑规划教材 建筑电气控制技术 （第2 版）
计数器C
Page: 7/68
Page: 18/68
第9章 三菱FX2n系列PLC
X1
X0
Y1
Y0
Y0
X2
X0
Y0
Y1
Y1
0 1 2 3 4 5
LD X1 OR Y0 AND X0 ANI Y1 OUT Y0 LD X2
6 7 8 9 10
OR Y1 AND X0 ANI Y0 OUT Y1 END
状态继电器
Page: 6/68
普通高等教育智能建筑规划教材 建筑电气控制技术 （第2 版）
第9章 三菱FX2n系列PLC
定时器T 通用定时器： T0～T199（共200点） 100 ms 时钟脉冲 （Tl92—T199中断用） T200～T245（共46点） 10 ms时钟脉冲 积算定时器： T246～T249(共4点) 1 ms时钟脉冲 T250～T255(共6点) 100ms时钟脉冲
Page: 13/68
普通高等教育智能建筑规划教材 建筑电气控制技术 （第2 版）
第9章 三菱FX2n系列PLC
Page: 14/68
普通高等教育智能建筑规划教材 建筑电气控制技术 （第2 版）
第9章 三菱FX2n系列PLC
梯形图
X0 Y0
指令语句表 步序 0 1 2 3 4 5 助记符 LD OUT OUT K LDI OUT 操作数 X0 Y0 T0 20 T0 Y2
计数器用于累计其输入端脉冲电 平由低到高的次数，其结构与定 时器类似，通常设定值在程序中 赋予，有时也根据需求在外部进 行设定。
普通高等教育智能建筑规划教材 建筑电气控制技术 （第2 版）
计数器C
Page: 7/68
建筑电气控制技术(第二版)_第6章
电梯工业又取得巨大发展。产量连 续多年成倍增长，产品质量和、整 机性能明显提高。
Page: 11/44
普通高等教育智能建筑规划教材 建筑电气控制技术 （第2 版）
第6章 电梯的电气控制
为了进一步推动电梯工业的发 展，我国又新颁布了一批具有国际 水平的电梯制造标准，各制造厂家 已开始用新的标准去更新、设计电 梯产品的主要零部件，电梯工业蓬 勃发展的局面已经形成。
Page: 17/44
普通高等教育智能建筑规划教材 建筑电气控制技术 （第2 版）
第6章 电梯的电气控制
尽管电梯和汽车在运行工作过程中有许多不同 的地方，但仍有许多共同之处，其中乘客电梯的运行 工作情况类似公共汽车，在起点站和终点站之间往返 运行，在运行方向前方的停靠站上有顺向的指令信号 时，电梯到站能自动平层停靠开门接乘客。而载货电 梯的运行工作情况则类似卡车，执行任务为一次性的， 司机或乘用人员控制电梯上下运行是一次只能下达一 个指令任务，当一个指令任务完成后才能下达另一个 指令任务。在执行任务的过程中，从一个层站出发到 另一个层站时，假若中间层站出现顺向指令信号，一 般都不能自动停靠，所以载货电梯的自动化程度比乘 客电梯低。
Page: 9/44
普通高等教育智能建筑规划教材 建筑电气控制技术 （第2 版）
第6章 电梯的电气控制
• 新中国成立以后，先后在上海、 天津、沈阳、西安、北京、广州等 地建立了电梯建造厂，使我国的电 梯工业从无到有，从安装维修到制 造，从小到大的发展起来。
• 我国从20世纪50年代就开始批 量生产电梯，用我们自己生产的电 梯产品装备了人民大会堂、北京饭 店等政府机关和国家宾馆。
Page: 23/44
感应器与隔磁 板安装示意图
1-平层装置 2-永磁感应器 3-隔磁板 4-支架 5-导轨 6一接线软管 7一轿顶
Page: 11/44
普通高等教育智能建筑规划教材 建筑电气控制技术 （第2 版）
第6章 电梯的电气控制
为了进一步推动电梯工业的发 展，我国又新颁布了一批具有国际 水平的电梯制造标准，各制造厂家 已开始用新的标准去更新、设计电 梯产品的主要零部件，电梯工业蓬 勃发展的局面已经形成。
Page: 17/44
普通高等教育智能建筑规划教材 建筑电气控制技术 （第2 版）
第6章 电梯的电气控制
尽管电梯和汽车在运行工作过程中有许多不同 的地方，但仍有许多共同之处，其中乘客电梯的运行 工作情况类似公共汽车，在起点站和终点站之间往返 运行，在运行方向前方的停靠站上有顺向的指令信号 时，电梯到站能自动平层停靠开门接乘客。而载货电 梯的运行工作情况则类似卡车，执行任务为一次性的， 司机或乘用人员控制电梯上下运行是一次只能下达一 个指令任务，当一个指令任务完成后才能下达另一个 指令任务。在执行任务的过程中，从一个层站出发到 另一个层站时，假若中间层站出现顺向指令信号，一 般都不能自动停靠，所以载货电梯的自动化程度比乘 客电梯低。
Page: 9/44
普通高等教育智能建筑规划教材 建筑电气控制技术 （第2 版）
第6章 电梯的电气控制
• 新中国成立以后，先后在上海、 天津、沈阳、西安、北京、广州等 地建立了电梯建造厂，使我国的电 梯工业从无到有，从安装维修到制 造，从小到大的发展起来。
• 我国从20世纪50年代就开始批 量生产电梯，用我们自己生产的电 梯产品装备了人民大会堂、北京饭 店等政府机关和国家宾馆。
Page: 23/44
感应器与隔磁 板安装示意图
1-平层装置 2-永磁感应器 3-隔磁板 4-支架 5-导轨 6一接线软管 7一轿顶
《建筑电气控制技术》教学大纲
《建筑电气控制技术》教学大纲一、课程基本信息课程名称：建筑电气控制技术课程类别：专业核心课程学分/学时：3/40理论学时：40适用对象：建筑电气与智能化专业开课单位/教研室：机械与电子工程学院/电气工程教研室二、课程设置目的与教学目标本课程是建筑电气与智能化专业的一门专业核心课程。
通过本课程的学习，目的是使学生了解建筑行业的特点及实际需要，掌握一般现场及设备中常用的电控装置的基础上，对其所构成的电气控制系统的原理、分析、设计及应用等，为学生将来从事建筑电气类的设计、施工、管理等工作提供专业知识。
通过本课程的学习，使学生在理解控制系统原理和结构的基础上，掌握控制系统中常用控制电器的基本原理和选择方法；掌握继电器-接触器控制系统的原理图的画法和规则；了解建筑电气控制的基本环节，掌握典型建筑电气控制线路分析，并能做一般的建筑电气控制系统的设计；理解电梯的控制等实例；掌握可编程控制器的编程并能加以应用。
三、理论教学内容及要求课内《建筑电气控制技术实验》（实践类型）教学内容和要求（详见附件）四、教学基本要求了解建筑常用电器元件的结构和工作原理，掌握建筑电气控制线路的基本环节的组成、基本原理及应用。
了解控制系统的设计方法，掌握电气控制系统设计的步骤。
透彻了解PLC 的特点、为提高其可靠性采取的一些措施。
理解水泵的控制电路以及锅炉房设备的控制过程，理解电梯的控制电路，熟练掌握PLC的组成、各主要部件的功能、PLC的工作原理（扫描工作过程、系统响应时间），了解三菱FX2N PLC编程元件的地址。
熟练掌握梯形图使用的符号、概念、规则，学会自己设计PLC梯形图程序，掌握三菱 FX2N PLC 的基本指令。
熟练掌握PLC的步进顺控指令，并能熟练地将状态转移图转化为状态梯形图或指令表。
掌握 PLC 控制系统的特点、判断一个控制系统是否需要由 PLC 来构成的特性以及PLC选型时应考虑的问题。
学会用PLC设计控制系统（包括PLC硬件、软件和电气控制回路）。
