色度学基础知识

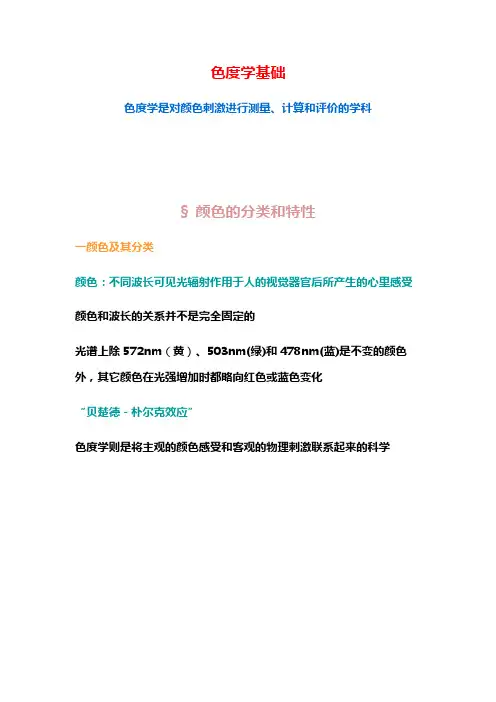

4.11_色度学基础
色度学基础色度学是对颜色刺激进行测量、计算和评价的学科§颜色的分类和特性一颜色及其分类颜色：不同波长可见光辐射作用于人的视觉器官后所产生的心里感受颜色和波长的关系并不是完全固定的光谱上除572nm（黄）、503nm(绿)和478nm(蓝)是不变的颜色外，其它颜色在光强增加时都略向红色或蓝色变化“贝楚德－朴尔克效应”色度学则是将主观的颜色感受和客观的物理刺激联系起来的科学二颜色的表观特征•明度：表示颜色明亮的程度对于光源色，明度值与发光体的光亮度有关物体色，和物体的透射比或反射比有关•色调：区分不同彩色的特征•饱和度：颜色接近光谱色的程度，彩色的纯洁性§颜色混合•颜色混合Ø色光混合：加混Ø色料混合：减混色•格拉斯曼颜色混合定律Ø人的视觉只能分辨颜色的三种变化Ø两种颜色混合，如果一种颜色成分连续变化，混合色的外貌也连续变化补色律：每一种颜色都有相应补色中间色律•混合色的总亮度等于组成混合色的各颜色光亮度的总和Ø亮度相加定律•颜色外貌相同，不管它们的光谱组成是否一样，在颜色混合种等效Ø凡是视觉上相同的颜色是等效的Ø代替律§颜色匹配一颜色匹配实验•把两个颜色调节到视觉上相同的方法叫颜色匹配颜色转盘法色光混合匹配实验利用颜色光相加实现CIE标准色度系统•物体颜色是光刺激人的视觉器官产生的反应，要将观察者的颜色感觉数字化，国际照明委员会(CIE)规定了一套标准色度系统，称为CIE标准色度系统，这一系统是近代色度学的基本组成部分，是色度计算的基础，也是彩色复制的理论基础之一。
•CIE标准色度学系统是一种混色系统，是以颜色匹配实验为出发点建立起来的。
用组成每种颜色的三原色数量来定量表达颜色。
三刺激值和色度图•在颜色匹配中，用于颜色混合以产生任意颜色的三种颜色叫做三原色。
通常加色混色中使用红、绿、蓝三种颜色光为三原色是为了得到最多的混合色。
色度学基础(色温)
饱和度是指色彩的鲜艳程度，也称色彩的纯度。饱和度取决于该色中含色成分和消色成分 （灰色）的比例。含色成分越大，饱和度越大；消色成分越大，饱和度越小。
Brightness亮度
彩色三要素
Hue Lightness Saturation
混色规律及实现方法
相加混色——光的合成，各分色的光谱成分相加，彩色电视就是利用红、绿、蓝三基
表色系统
显色系统(Color Appearance System) (按照所见颜色的心理感受对颜色进行分类、整理)
混色系统 (根据光的混色实验，按照必要的基准色光的混和 量 ，对某种颜色与基准颜色是否相等作出判断)
孟塞尔(Muncell) 表色系统 德国DIN表色系统 瑞典Nature Color system
CIE表色系统 CIE1931RGB CIE1931XYZ CIE1976 L*a*b* CIE1960 L*u*v*
孟塞尔表色系统
竖直方向 ➢中央轴代表明度，它在底盘位置的明度为0，代表黑色；而在中央轴的顶端的照度为102，代表白色；在 此二位置的中间则均分为10等分。由此，照度轴上共有11个刻度。 水平方向 ➢孟塞尔立体的剖面还用横竖线分成很多小格,离中央轴的水平距离则用饱和度表示。饱和度C的竖直有2、 4、6、8、10、12、14。 底盘弧度方向 ➢底盘有五个主要色相：红（R）、黄（Y）、绿（G）、蓝（B）、紫（P）和五个中间色调：黄红（YR）、 绿黄（GY）、蓝绿（BG）、紫蓝（PB）、红紫（RP）。
冷暖色调
生理上的感觉如，红、橙、黄为暖色系；蓝、绿、黑为冷色系。
色温
早霞 黄昏 正午 其它白天时段 白天正午的阴影和月夜 白炽灯 聚光灯 烛光 新闻灯 三基色日光灯 商场日光灯 蜡烛及火光 朝阳及夕阳 家用钨丝灯 日出后一小时阳光
色度学基础知识
色度学基础知识---------------------------------------------------------------------------------------------------------------------------------------- 色度学基础知识一、概述色度学是研究人的颜色视觉规律、颜色测量的理论与技术的科学，是以物理光学、视觉生理、视觉心理、心理物理等学科领域为基础的综合性科学。
在现代工业和科学技术发展中，存在着大量有关色度学的问题，颜色与人民生活的衣食住行密切相关。
颜色的测量和控制在一些工农业生产中极为重要，在许多部门颜色是评定产品质量的重要指标，如染料、涂料、纺织印染、塑料建材、医学试剂、食品饮料、灯光信号、造纸印刷、电影电视、军事伪装等等，这一切都是由于颜色科学的建立，才使色度工作者能以统一的标准，对颜色作定量的描述和控制。
在纺织印染、染料和涂料等行业天天与颜色打交道，过去全凭目测评定，评定结果无法记述，储存。
并受观察者的身体状况、情绪、年龄等影响很大。
随着电子技术和计算机技术的迅速发展，测色仪器的测色准确性、重演性和自动化程度大大提高。
现在又有在线检测对提高产品质量，减少不合格品率更为有用。
为此测色技术在各行各业日益得到广泛应用。
色彩的感觉是一个错综复杂的过程，单从物理观点来考虑，色彩的产生有三个主要因素：光源，被照射的物体和观察者。
二.、光和颜色1、光源光由光源体发出，太阳光是我们最主要的光源。
光辐射是一种电磁辐射波，包括无线电波、紫外光、红外光、可见光、X 射线和γ射线等。
我们人类所能见到的光只是电磁波中极小的一部分，其波长范围是380--700nm （纳米）称为可见光谱。
在可见光谱范围内，不同波长的辐射引起人的不同颜色感觉：700nm 为红色，580nm 为黄色， 510nm 为绿色， 470nm 为蓝色。
单一波长的光表现为一种颜色，称为单色光。

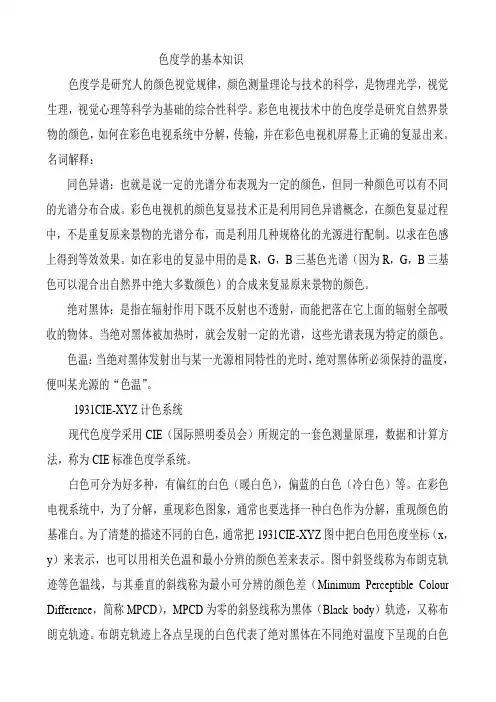

色度学的基本知识
色度学的基本知识色度学是研究人的颜色视觉规律，颜色测量理论与技术的科学，是物理光学，视觉生理，视觉心理等科学为基础的综合性科学。
彩色电视技术中的色度学是研究自然界景物的颜色，如何在彩色电视系统中分解，传输，并在彩色电视机屏幕上正确的复显出来。
名词解释：同色异谱：也就是说一定的光谱分布表现为一定的颜色，但同一种颜色可以有不同的光谱分布合成。
彩色电视机的颜色复显技术正是利用同色异谱概念，在颜色复显过程中，不是重复原来景物的光谱分布，而是利用几种规格化的光源进行配制。
以求在色感上得到等效效果。
如在彩电的复显中用的是R，G，B三基色光谱（因为R，G，B三基色可以混合出自然界中绝大多数颜色）的合成来复显原来景物的颜色。
绝对黑体：是指在辐射作用下既不反射也不透射，而能把落在它上面的辐射全部吸收的物体。
当绝对黑体被加热时，就会发射一定的光谱，这些光谱表现为特定的颜色。
色温：当绝对黑体发射出与某一光源相同特性的光时，绝对黑体所必须保持的温度，便叫某光源的“色温”。
1931CIE-XYZ计色系统现代色度学采用CIE（国际照明委员会）所规定的一套色测量原理，数据和计算方法，称为CIE标准色度学系统。
白色可分为好多种，有偏红的白色（暖白色），偏蓝的白色（冷白色）等。
在彩色电视系统中，为了分解，重现彩色图象，通常也要选择一种白色作为分解，重现颜色的基准白。
为了清楚的描述不同的白色，通常把1931CIE-XYZ图中把白色用色度坐标（x，y）来表示，也可以用相关色温和最小分辨的颜色差来表示。
图中斜竖线称为布朗克轨迹等色温线，与其垂直的斜线称为最小可分辨的颜色差（Minimum Perceptible Colour Difference，简称MPCD），MPCD为零的斜竖线称为黑体（Black body）轨迹，又称布朗克轨迹。
布朗克轨迹上各点呈现的白色代表了绝对黑体在不同绝对温度下呈现的白色（从6000—20000K），竖斜线与布朗克轨迹相交的各点，均称为相应竖斜线上的点所表征的白色的相关色温点，与布朗克轨迹相交的斜线称为等相关色温线。
色度学基础
• 例如，某个混色后的色效果，可以表示成下式。 • F=3.6（R）+4.8（G）+0.8（B） • 这个表达式的意义是： • 红色分量是3.6个红单基色量 R=3.6 • 绿色分量是4.8个绿单基色量 G=4..8 • 蓝色分量是0.8个蓝单基色量 B=0.8 • 可见（2.3）式中的R、G、B在实际应用中是一些具体 的数字量。这三个值称为“三刺激值”。这三个值决 定了混色光的结果颜色性能，还决定了混色光的光通 量。

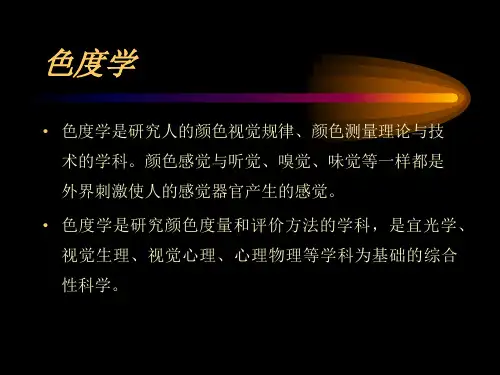

色度学
• 色度学是研究人的颜色视觉规律、颜色测量理论与技 术的学科。颜色感觉与听觉、嗅觉、味觉等一样都是
外界刺激使人的感觉器官产生的感觉。
• 色度学是研究颜色度量和评价方法的学科，是宜光学、
视觉生理、视觉心理、心理物理等学科为基础的综合
性科学。
基本物理量
1、色品坐标 色品坐标（x，y）和色品坐标（u，v）来自色度学，这个坐标 是人为构建的一个颜色坐标体系，最初来源于颜色匹配实验，构 建出 R G B 坐标系，后来发现这个坐标系不便于计算，又利用数 学方法转换成没有负值的xy坐标系，这个时候 里面对应的坐标值 就是你说的色品坐标（x，y），在这个坐标之后人们发现x,y坐标 和人眼对颜色的感知上来说并不是均匀的，为了改变色度坐标图 中颜色宽容量不等的缺陷，国际照明委员会于1960年，建立了U-V 色度坐标图，也称均匀色度坐标图。两者在数学的关系是：
基本物理量
基本物理量
8、色偏差 是指电脑计算的配方与目标标准的相差，以单一照明光源下计算，
数值愈小，准确度则愈高。但是要注意，它只代表某一光源下的
颜色比较，未能检测于不同光源下的偏差。
归一化光谱功率分布函数S(λ)
• 归一化光谱功率分布：辐射功率与波长的函数关系。
色度学基础
4、色调、明度 、色调、 与饱和度之间的 关系
三、颜色混合和颜色混合定律
• 各种颜色可以通过两种或几种颜色混合得 颜色混合有2种方式，色光和色料混合。 到。颜色混合有2种方式，色光和色料混合。
色光三原色： 色光三原色：红、绿、蓝。
色料三原色：品红、 色料三原色：品红、黄、青。
1、 色光混合 、
（二）色觉的形成
• 人辨别颜色的能力是指视网膜对 不同波长 光的感受特性。 • 视锥细胞对红、绿、蓝吸收率最高，红、 绿、蓝三种光混合比例不同，就可形成不 同的颜色，从而产生各种 色觉
• 人眼对任一色彩的视觉反应取决于红、绿、 蓝三色输入量的代数和--格拉斯曼定律
二、颜色的分类及其属性
• 1、非彩色和彩色
• 再如你在电灯前闭眼三分钟，突然睁开注视电灯 两三秒钟，然后再闭上眼睛，那么在暗的背景上 将出现电灯光的影像。以上现象叫正后像。电视 机、日光灯的灯光实际上都是闪动的，因为它闪 动的频率很高，大约100次／秒上，由于正后像 100 作用，我们的眼睛并没有观察到。
• 电影技术也是利用这个原理发明的，在电 影胶卷上，当一连串个别动作以16图形／ 秒以上的速度移动的时候，人们在银幕上 感觉到的是连续的动作。现代动画片制作 根据以上原理，把动作分解绘制成个别动 作，再把个别动作续起来放映，即复原成 连续的动作。
间色：两种原色混合得到的颜色，例如... 复色：两种或者两种以上间色组成的颜色，例如 白色。 补色：混合得到白色或灰色的两种色，称为补色 • 如绿色与紫色互补，蓝色与黄色,红色与青色互补
关于视觉后像
• 当外界物体的视觉刺激作用停止以后，在 眼睛视网膜上的影像感觉并不会立刻消失， 这种视觉现象叫做视觉后像。视觉后像的 发生，是由于神经兴奋所留下的痕迹作用， 也称为视觉残像。如果眼睛连续视觉两个 景物，即先看一个后再看另一个时，视觉 产生相继对比，因此又称为连续对比。
第二节 色度学的基本知识
四、显像三基色与亮度方程
1．显像三基色 显像三基色：彩色显像管荧光屏上的三种荧光粉在电子束轰击下分别 发出红、绿、蓝三种基色光。 不同荧光物质所呈现的亮度和色度各不相同，我们可以通过配色实验 得出任一彩色光所需的红（R）、绿（G）、蓝（B）三基色的量值， 从定性的角度得到各种颜色的混色规律，得到亮度方程。 2．亮度方程 我们可以通过配色实验得到白光，并可确定红、绿、蓝三种基色光的 混合比例。白光的强度不同就会产生不同的亮度感觉，如果用Y表示 亮度信号，则Y也可用配色方程写出： Y = R [R] + G [G] + B [B] 不同的彩色电视制式(具体含义后面讨论)的显像三基色是有差异的， 所用的标准光也不一样。现以NTSC制为例确定显像三基色配出白光 的数量关系式： Y = 0.299 [Re] + 0.59 [Ge] + 0.114 [Be]
式中的[Re]、[Ge]、[Be]分别为显像三基色单位、为方便起见可 直接写作R、G、B。故上式可近似地写作 Y = 0.30 R + 0.59 G + 0.11 B 这是彩色电视技术中一个非常重要的公式。 我国采用的是PAL制、它的显像三基色和标准白光与前者略有不同、 因而亮度方程也有差异，如下式所示 Y = 0.222 R十0.707 G十0.071 B 由于PAL是在NTSC制的基础上改进而来，而且实践证明沿用NTSC 制的亮度方程进行设计，重现图像的亮度误差并不大，基本上可以满 足人眼视觉对亮度的要求。 小结：在本次课中对可见光的光谱、彩色三要素和亮度方程等光学知 识进行了初步学习，并运用这些知识解答了相关的问题。
第二节 色度学的基本知识
一、彩色三要素
1．亮度 是光作用于人眼时引起的明亮程度的感觉。对于发光物体来说， 它所含的能量大则显得亮，反之则暗。 2．色调 是指光的颜色。红、橙、黄、绿、青、蓝、紫等不同颜色分别 表示不同的色调，是彩色的重要属性。 3．色饱和度 色饱和度又称色浓度，是指彩色所呈现的深浅程度。色饱和度 越高，颜色越深，反之则越浅。 色调和色饱和度又合称为色度。它既反应了颜色的类别，又反 应了颜色的深浅程度。
色度学基础(色温)
r
X
1.275
Y
-1.739
Z
-0.743
g -0.278 2.767 0.141
b 0.003 -0.028 1.602
CIE-RGB与CIE-XYZ系统的转换关系:
三刺激值关系:
X = 0.490 0.310 0.200
R
Y = 0.177 0.812 0.011
摄影用钨丝灯 早晨及午后阳光 摄影用石英灯 平常白昼 220V日光灯 晴天中午太阳 普通日光灯 阴天 HMI灯 晴天时的阴影下 水银灯 雪地 电视萤光幕 蓝天无云的天空
3200K 4300K 3200K 5000~6000K 3500~4000K 5400K 4500~6000K 6000K以上 5600K 6000~7000K 5800K 7000~8500K 5500~8000K 10000K以上
CIE表色系统 CIE1931RGB CIE1931XYZ CIE1976 L*a*b* CIE1960 L*u*v*
孟塞尔表色系统
竖直方向 中央轴代表明度，它在底盘位置的明度为0，代表黑色；而在中央轴的顶端的照度为102，代表白色；在此 二位置的中间则均分为10等分。由此，照度轴上共有11个刻度。 水平方向 孟塞尔立体的剖面还用横竖线分成很多小格,离中央轴的水平距离则用饱和度表示。饱和度C的竖直有2、4、 6.8、10、12、14。 底盘弧度方向 底盘有五个主要色相：红（R）、黄（Y）、绿（G）、蓝（B）、紫（P）和五个中间色调：黄红（YR）、 绿黄（GY）、蓝绿（BG）、紫蓝（PB）、红紫（RP）。
4.00
5.00
6.00
7.00
L公L사司BByLU
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
色度学基础知识
什么是色度学？
色度学是研究色彩的科学，也被称为颜色学。
它涉及颜色
的感知、产生、测量和应用等各个方面。
色度学不仅仅关注颜色的外观，还研究颜色的物理和化学特性以及其在人类生活和工业中的应用。
主观与客观颜色
在色度学中，我们经常讨论主观和客观颜色。
主观颜色是
指人们通过视觉系统感知到的颜色，它受到个体的视觉特性和观察条件的影响。
相比之下，客观颜色是测量和描述颜色特性的科学方法。
在主观颜色的研究中，我们了解了人类视觉系统的工作原理。
视觉系统通过不同类型的感光细胞和神经传递来识别和解释外部光线的不同波长。
这些信息被传递到大脑中的视觉皮层，并被解释为不同的颜色。
客观颜色的研究则使用了各种仪器和方法来测量和描述颜色。
光谱仪是一种常用的工具，可以将光线分解为其组成的不同波长。
通过测量各个波长的强度，可以确定光线的颜色。
色彩空间
色彩空间是用来描述颜色的一种系统。
它由不同的坐标轴组成，每个坐标轴表示颜色的一个特定属性。
常见的色彩空间有RGB、CMYK和HSB等。
•RGB色彩空间是由红色（Red）、绿色（Green）和蓝色（Blue）三个原色组成的。
这种色彩空间常用于电子设备和计算机上的颜色显示。
•CMYK色彩空间是由青色（Cyan）、品红色
（Magenta）、黄色（Yellow）和黑色（Black）四个颜色组成的。
它常用于印刷行业，用于混合油墨来产生不同的颜色。
•HSB色彩空间代表色相（Hue）、饱和度
（Saturation）和亮度（Brightness）。
色相表示颜色的种类，饱和度表示颜色的纯度，亮度表示颜色的明暗程度。
不同的色彩空间可以用来描述不同的颜色特性，选择适合的色彩空间可以更准确地表示和处理颜色。
颜色的应用
在生活和工业中，颜色有许多应用。
颜色可以通过情绪而
产生不同的影响，对于个人和品牌来说具有重要的影响力。
在设计领域，颜色可以用来传达特定的情感和理念。
例如，在广告中使用红色可以引起人们的注意力和兴奋感，而使用蓝色则可以传达平静和安全的感觉。
在医学中，颜色也被用于诊断和治疗。
例如，红色和蓝色
光线被用于光疗，可以促进伤口愈合和改善人们的精神状态。
在产品设计中，颜色也是一个重要的考虑因素。
颜色可以
增加产品的视觉吸引力并引起消费者的兴趣。
色度学是研究颜色的科学，涉及颜色的感知、产生、测量
和应用等方面。
我们可以通过研究主观和客观颜色来理解人类的视觉系统和测量颜色的科学方法。
色彩空间提供了描述和处理颜色的方法，而颜色的应用范围广泛，包括设计、医学和产品开发等方面。
了解色度学的基础知识可以帮助我们更好地理解和应用颜色，让我们的生活和工作更加丰富多彩。
