后装卸（压缩）式垃圾车使用说明书1 简介1.1用途特点及使用范围重汽华威专用汽车后装卸式垃圾车又称压缩式垃圾车，是环卫专用运输装备。
它主要用于收集、压缩、运输城市生活垃圾，也可用于收集、压缩、运输部分轻抛、散落工农业垃圾，是用于城镇袋装、桶装、散装生活垃圾物的收集、运输、卸料作业的专用车辆。
该系列车型可选装后斗翻转机构和垃圾桶液压翻转机构。
后斗翻转机构适用于用小车或手动进行卸运垃圾的操作。
垃圾桶翻转机构适用于120升、140升、240升的塑料垃圾桶和350升的金属垃圾桶。
注意：如果所使用的垃圾桶为非标结构，需要提供垃圾桶尺寸和外形，便于我公司技术人员对垃圾桶翻转机构进行调整改型设计。
垃圾车整车基本性能与原底盘车相同，用户请参阅原底盘车使用手册。
本使用说明书仅介绍专用改装部分的有关操作、检查和维修保养。
在使用车辆前，我们强烈要求您能够通读本说明书，并对其中的操作程序做到得心应手。
我厂对产品将会进一步改进。
产品的改进、性能的提高、结构的不断完善恕不另行通知，从而有某些说明不适用于您的特定车辆，敬请谅解。
1.2 主要技术性能指标参数1.2.1车辆性能指标车辆总成参数底盘型号ZZ3257M3847C1发动机型号WD615.93发动机功率213KW尺寸参数整车外形尺寸(长×宽×高) 9835mm×2490mm×3340mm(空载情况下)厢体外形尺寸(长×宽×高) 4830mm×2480mm×2040mm 厢体内部尺寸(长×宽×高) 4750mm×2280mm×1860mm 厢体装载有效容积17 m3填装器容积 2.5 m3填装器高度1100mm填装器宽度1980mm轴距3825mm+1350mm轮距：前轮2022mm后轮1830mm行驶角：接近角19°离去角17°质量参数最大装载质量9500kg空载整车装备质量15440kg前轴轴载3860kg后轴轴载11580kg满载最大总质量24940kg前轴轴载5285kg后轴轴载19655kg1.2.2专业性能指标压缩厢体开启角80°装载垃圾工作循环时间≤30s排卸垃圾时间≤60s翻转机构提升重量≥800kg液压系统额定工作压力：18Mpa1.3 使用环境条件1) 环境温度：－30℃～55℃。
压缩垃圾车使用说明书
压缩式垃圾车使用说明书厦工楚胜（）专用汽车制造前言后装压缩式垃圾车是用于垃圾收集、转运的环卫专用车。
•装备有密封车厢体、填装器、推铲、液压传动系统和电气控制系统。
•垃圾从车后部填装口倒入, 经破碎、压缩压入车厢，因而装载容量比一般垃圾车大。
装卸垃圾时既不污染环境，又减轻了清洁工人的劳动强度。
本公司生产的后装压缩式垃圾车采用了电脑控制自动操作装置，自动化程度高。
本说明书只介绍专用设备的结构特点、原理、操作方法、保养和故障排除。
车辆底盘的使用保养见底盘使用说明书。
购置楚胜牌汽车获得最佳效益，是我们和您共同追求的目标，但很大程度取决于您对车辆操作的熟练程度和保养的仔细、深浅程度。
我们诚恳地希望您在使用车辆之前，能够通读本手册，并对其中介绍的操作程序做到得心应手。
本手册是车辆的一部分，应与车辆一起保存和使用。
我公司对产品会作不断的改进，改进的情况恕不一一通知您。
因此，有可能出现本手册的介绍与实际结构不同的情况，敬请谅解。
在车辆的使用、保养和调整过程中，请您根据车辆的实际装备情况，按照使用说明书相应容进行。
一．概述采用载重质量3~12吨底盘改装生产的CSC5060ZYS~5250ZYS型系列压缩式垃圾车后装压缩型式，是厦工楚胜（）专用汽车制造在吸收多种国外同类产品优点的基础上，自主开发、设计的新一代后装压缩式垃圾车。
该车外形美观，性能优良，操纵控制先进，采用后装压缩和双向压缩技术完成对城镇生活垃圾的收集和转运，装载能力强，装载量大，其综合性能达到国同类产品的先进水平。
底盘采用东风、解放等二类汽车底盘，品质优良，发动机功率强劲，排放达到国（欧）Ⅲ和国（欧）Ⅳ标准。
主要适用于城镇居民区、社区、大型厂矿和机关院校的桶装、袋装和散装生活垃圾的收运。
拥有多种翻桶（斗）机构，适用于不同用户的多种垃圾收集方式。
二．垃圾车外形图（以下几种为任选的代表车型）1.东风天锦后装压缩带摆臂（选装）2.东风福瑞卡后装压缩带挂桶（选装铁桶或塑料桶）3.东风天龙垃圾车三．主要技术参数和性能产品型号CSC5070ZYS4 CSC5082ZYS4 CSC5128ZYSE CSC5161ZYSD12 底盘型号DFA1070SJ35D6 DFA1080SJ12D3 EQ1128GLJ DFL1160BX4 货厢容积m3 6 8 10 12尺寸参数长×宽×高mm 6550X2050X2600 7160X2250X26508150X2480X32508850X2490X3220轴距mm 3300 3800 3950 4500轮距前mm 1506 1770 1880 1880后mm 1466 1586 1800 1860*.以上车型的参数只是列举部分，没有的车型参数以公告为准四．压缩式垃圾车的工作原理1. 垃圾压缩填装过程垃圾压缩填装过程见图一，步骤（1），为起始位置，当填装料斗装满垃圾后，刮板打开，作好插入松散垃圾的准备，步骤（2），滑板带动刮板一起向下移动，插入垃圾中进行破碎和首次压缩。
垃圾车操作规程范本（2篇）

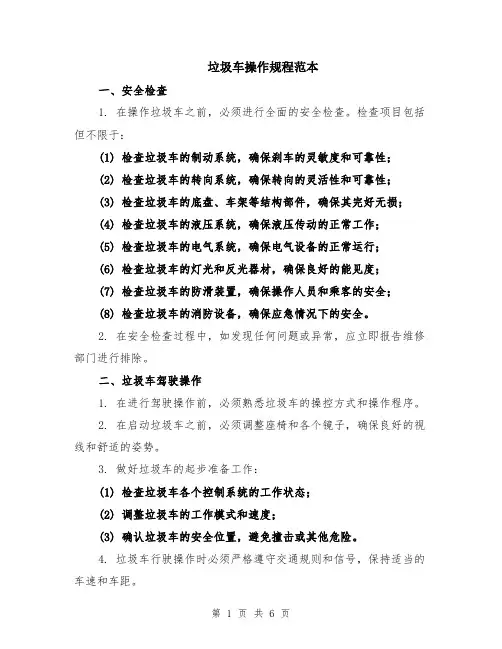

垃圾车操作规程范本一、安全检查1. 在操作垃圾车之前，必须进行全面的安全检查。
检查项目包括但不限于：(1) 检查垃圾车的制动系统，确保刹车的灵敏度和可靠性；(2) 检查垃圾车的转向系统，确保转向的灵活性和可靠性；(3) 检查垃圾车的底盘、车架等结构部件，确保其完好无损；(4) 检查垃圾车的液压系统，确保液压传动的正常工作；(5) 检查垃圾车的电气系统，确保电气设备的正常运行；(6) 检查垃圾车的灯光和反光器材，确保良好的能见度；(7) 检查垃圾车的防滑装置，确保操作人员和乘客的安全；(8) 检查垃圾车的消防设备，确保应急情况下的安全。
2. 在安全检查过程中，如发现任何问题或异常，应立即报告维修部门进行排除。
二、垃圾车驾驶操作1. 在进行驾驶操作前，必须熟悉垃圾车的操控方式和操作程序。
2. 在启动垃圾车之前，必须调整座椅和各个镜子，确保良好的视线和舒适的姿势。
3. 做好垃圾车的起步准备工作：(1) 检查垃圾车各个控制系统的工作状态；(2) 调整垃圾车的工作模式和速度；(3) 确认垃圾车的安全位置，避免撞击或其他危险。
4. 垃圾车行驶操作时必须严格遵守交通规则和信号，保持适当的车速和车距。
5. 垃圾车变道操作时必须提前开启转向灯，观察周围交通情况，并确保安全的变道动作。
6. 垃圾车停车时必须找到合适的停车位，将垃圾车停稳，并使用手制动器固定车辆。
三、垃圾车装卸操作1. 垃圾车装卸操作前，必须确保装载区域的安全和整洁。
2. 垃圾车装卸操作时，必须统一操作步骤和规范：(1) 开启垃圾车的装卸装置，确保装卸系统正常工作；(2) 在装载区域排除障碍物，确保顺畅的装卸过程；(3) 将垃圾袋或容器放入装载区域，确保装载均匀；(4) 卸载垃圾时，注意安全并避免垃圾溅落。
3. 在装卸过程中，操作人员必须保持稳定和专注，并随时注意周围的情况。
四、紧急情况处理1. 在遇到紧急情况时，必须采取正确的紧急处理措施：(1) 若垃圾车出现故障或失控，应立即停车，并向维修部门报告；(2) 若垃圾车遭遇交通事故，应立即联系相关部门，并根据情况采取相应的救援措施；(3) 若垃圾车发生火灾，应迅速关闭发动机，并使用消防设备进行扑灭。
垃圾压缩站的操作规程
垃圾压缩站的操作规程垃圾压缩中转站管理规范第一章挖板式垃圾压缩站操作规程一、开机前准备工作1、检查油箱中油液面的位置是否在油温表中部;2、检查电路是否连接牢固、完好;3、检查手动换向阀，手柄扳动是否灵活，停止位置是否可靠;4、检查各调压阀调节装置是否松动;5、挡轮块是否牢固，各举升油缸的挂钩是否有裂痕，固定是否牢靠。
二、开机步骤:1、先使各换向手柄处于中位;2、按启动开关，同时观察电机是否转动，转向是否正确(从上看为逆时针方向)。
3秒后再按运转按钮;3、进入动转状态后，观察各管接头处是否漏油，如漏油时，应立即停止，进行维修;4、举升油缸的各托钩转到不超过油缸防护罩位置。
三、卸下车箱1、用底盘液压压力把车车箱的推板收回车箱前部;2、卸下油泵进回油管的快速接头;3、卸下气管快速接头;4、卸下底盘的车尾灯光插头;5、拉开车箱底架的4个保险锁锁紧插销;6、先按启动开关，后按运转开关，开启压缩站的液压动力;7、把提升车箱的4个举升油缸托均摆正至车箱挂板，并观察托钩到位为止，方可向上提离底盘;8、车箱与底盘分离后，即可把底盘车慢慢驶离站;9、操作多路阀手柄，使车箱慢放下到位;10、把站里的高压油管快速接头接到车箱管快速接头上;11、把站里的油管快速接头接到车箱球阀的快速接头上，并把阀的手柄旋转90?直至限位处;12、接上24伏变压电插头，使电磁阀通电;13、使用站里的液压动力把车箱里的推板收置车箱尾部尽头。
四、装载垃圾装垃圾是使用站里的油压力，因此，多路阀的手柄可置在定位通道，只拨动车箱料斗的按钮，便可进行装载垃圾，垃圾装载完成，即把多路阀手柄推回中位，使油路循环，关闭电源。
五、车箱离站1、卸下24伏变压插头;2、卸下回油管快速插头;3、卸下压力管快速接头;4、观察提升车箱油缸的托钩位置是否正确，然后提高车箱至尽头位置;5、操作举升油缸阀手柄，使车辆平稳上升，密切注意车辆的厢体平稳;6、举升油缸完全升出时，空底盘车退车至后轮接触到挡轮块，升使车辆外于两侧举升油缸的对中位置;7、操作举升油缸阀手柄，使车厢平稳下降，密切注意车厢与底盘上的挡块、拉销块是否对中，垃圾厢完全位于底盘上后，继续使举升油缸收回，直到各举升油缸均回到收回下尽位置;8、拉动锁紧车箱底架插销，使车箱锁上;9、接回底盘油泵的吸油快速接头;10、接回油泵的压力管的快速接头;11、拨回球阀的手柄至极限位上;(底盘泵使用位置)12、推开提升车箱的4个托钩，当确认无障阻挡时，重车即可离站;13、插回七孔电插头和气管快速接头。
垂直压缩式垃圾转运站安全操作规程

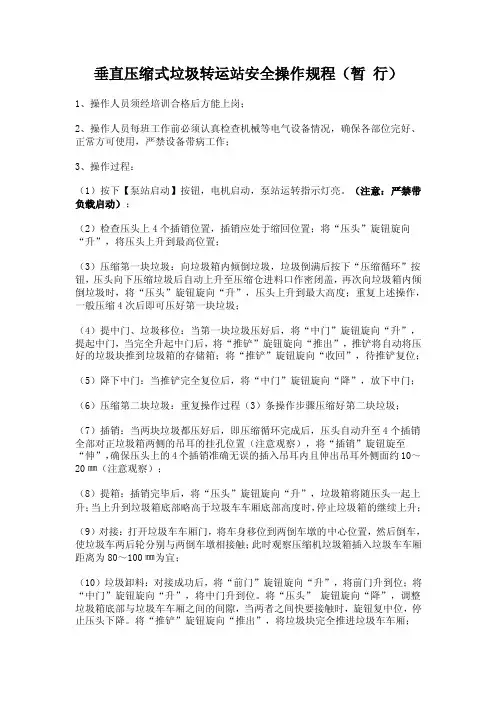

垂直压缩式垃圾转运站安全操作规程（暂行）1、操作人员须经培训合格后方能上岗；2、操作人员每班工作前必须认真检查机械等电气设备情况，确保各部位完好、正常方可使用，严禁设备带病工作；3、操作过程：（1）按下【泵站启动】按钮，电机启动，泵站运转指示灯亮。
（注意：严禁带负载启动）；（2）检查压头上4个插销位置，插销应处于缩回位置；将“压头”旋钮旋向“升”，将压头上升到最高位置；（3）压缩第一块垃圾：向垃圾箱内倾倒垃圾，垃圾倒满后按下“压缩循环”按钮，压头向下压缩垃圾后自动上升至压缩仓进料口作密闭盖，再次向垃圾箱内倾倒垃圾时，将“压头”旋钮旋向“升”，压头上升到最大高度；重复上述操作，一般压缩4次后即可压好第一块垃圾；（4）提中门、垃圾移位：当第一块垃圾压好后，将“中门”旋钮旋向“升”，提起中门，当完全升起中门后，将“推铲”旋钮旋向“推出”，推铲将自动将压好的垃圾块推到垃圾箱的存储箱；将“推铲”旋钮旋向“收回”，待推铲复位；（5）降下中门：当推铲完全复位后，将“中门”旋钮旋向“降”，放下中门；（6）压缩第二块垃圾：重复操作过程（3）条操作步骤压缩好第二块垃圾；（7）插销：当两块垃圾都压好后，即压缩循环完成后，压头自动升至4个插销全部对正垃圾箱两侧的吊耳的挂孔位置（注意观察），将“插销”旋钮旋至“伸”，确保压头上的4个插销准确无误的插入吊耳内且伸出吊耳外侧面约10～20㎜（注意观察）；（8）提箱：插销完毕后，将“压头”旋钮旋向“升”，垃圾箱将随压头一起上升；当上升到垃圾箱底部略高于垃圾车车厢底部高度时，停止垃圾箱的继续上升；（9）对接：打开垃圾车车厢门，将车身移位到两倒车墩的中心位置，然后倒车，使垃圾车两后轮分别与两倒车墩相接触；此时观察压缩机垃圾箱插入垃圾车车厢距离为80～100㎜为宜；（10）垃圾卸料：对接成功后，将“前门”旋钮旋向“升”，将前门升到位；将“中门”旋钮旋向“升”，将中门升到位。
将“压头” 旋钮旋向“降”，调整垃圾箱底部与垃圾车车厢之间的间隙，当两者之间快要接触时，旋钮复中位，停止压头下降。
垃圾车操作规程
垃圾车操作规程一、引言垃圾车是城市环卫系统中重要的设备之一，用于采集和运输垃圾。
为了确保垃圾车的安全运行和高效作业，制定本操作规程，明确垃圾车的操作流程和注意事项。
二、垃圾车的分类和特点1. 垃圾车的分类(1) 压缩式垃圾车：用于压缩和采集垃圾，提高运输效率。
(2) 自卸式垃圾车：用于转运垃圾至处理场所，具有自动卸货功能。
(3) 封闭式垃圾车：用于采集有害垃圾和异味较重的垃圾，防止污染环境。
2. 垃圾车的特点(1) 大型车辆，需要专门驾驶员进行操作。
(2) 需要定期维护保养，确保车辆的正常运行。
(3) 操作时需要注意安全，避免事故发生。
三、垃圾车操作流程1. 准备工作(1) 检查垃圾车的状况，确保车辆可以正常运行。
(2) 穿戴好个人防护装备，包括安全帽、工作服、手套等。
(3) 检查所携带的工具和设备是否齐全，并确保其正常工作。
2. 上车准备(1) 确保垃圾车周围没有人员或者障碍物。
(2) 检查车辆的仪表盘和控制台，确保各项指示灯正常。
(3) 调整座椅和后视镜，以确保良好的视野。
3. 垃圾采集操作(1) 按照指定路线行驶至垃圾采集点。
(2) 停车后，确保车辆稳定，拉紧手刹。
(3) 使用垃圾车提供的工具，将垃圾装入车辆的容器中。
(4) 注意分类采集，将不同类型的垃圾放入相应的容器中。
(5) 压缩式垃圾车在装满一定量的垃圾后，进行垃圾压缩操作。
4. 垃圾运输操作(1) 垃圾车装满后，关闭容器，并确保密封良好。
(2) 按照指定路线行驶至垃圾处理场所。
(3) 在运输过程中，保持车速稳定，避免急刹车或者加速。
(4) 注意避免碰撞或者磨擦，避免垃圾洒落。
5. 垃圾卸载操作(1) 到达垃圾处理场所后，按照指示将垃圾车停放在指定位置。
(2) 打开车辆的卸货装置，进行垃圾卸载操作。
(3) 自卸式垃圾车可通过控制台控制卸货装置的卸货速度和角度。
(4) 封闭式垃圾车在卸载过程中要注意防止异味的扩散。
四、垃圾车操作注意事项1. 安全第一，操作人员应严格遵守交通规则，注意行车安全。
压缩车使用说明
压缩车使用说明一操作步骤在装载垃圾前，空载运转达到 6 个标准时，挂上取力器（驾驶室内方向盘左下方），检查各部件有无泄漏或异常后，再按照操作旋钮牌指示位置进行操作；后斗操作板（斗体侧面）驾驶室操作板（驾驶室内）其具体操作步骤如下：一装垃圾 1.旋转翻桶（板）操作旋钮至左下翻位，使翻桶（板）机构放下，松开旋钮回中位,然后旋转刮板操作旋钮至右收起位，刮板收起，松开旋钮回中位，准备开始挂桶。
2.挂上垃圾桶，旋转翻桶操作旋钮至右上翻位置，垃圾桶向上翻转，垃圾自动卸入圆弧形斗体内，松开旋钮回中位； 3.旋转翻桶操作旋钮至左下翻位置，垃圾桶回置，松开旋钮回中位；然后旋转滑板操作旋钮至左下滑位置，滑板下滑（注意：刮板在向上收的位置），松开旋钮回中位，准备收刮垃圾； 4.旋转刮板操作旋钮至左刮起位置，刮板沿圆弧斗体刮起垃圾，松开旋钮回中位；5.旋转滑板操作旋钮至右上滑位置（注意：刮板下油缸座必须超过行程开关标记位置），滑板带动刮板同时上滑，松开旋钮回中位，垃圾被刮板带起，准备推进垃圾； 6.旋转负压操作旋钮至右推出位置，垃圾被负压板推入车箱内，松开旋钮回中位；7.旋转负压操作旋钮至左收回位置，负压板收回，松开旋钮回中位，完成 1 次垃圾的装载；若再次装载垃圾，请再继续从步骤1（旋转刮板操作旋钮至收位，准备开始挂桶）开始循环操作；若不需要再次装载，旋转翻桶操作旋钮至右上翻位置，翻桶机构翻起，然后松开取力器，整车方可移动。
二卸垃圾8. 在卸垃圾前，整车运转达到 6 个标准气压时，挂上取力器，在前级二联多路阀处旋转举斗操作旋钮至右举起位置，斗体被举起，松开旋钮回中位，准备卸垃圾；9.旋转推板操作旋钮至右推出位置，车箱内推板将垃圾推出车箱，松开旋钮完成卸垃圾工作；10.旋转推板操作旋钮至左收回位置，推板被收回，松开旋钮；再旋转举斗操作旋钮至左下落位置，斗体放下并与车箱锁紧，松开旋钮，同时松开取力器（若翻桶机构为放下位置，请将其翻上），此时整车可移动。
垃圾压缩箱使用说明书
.垃圾压缩箱使用说明书目录一、产品用途 (3)二、产品规格及性能 (3)三、工作原理 (4)四、结构特征 (5)五、安装、调试、试运行 (6)六、操作程序 (7)七、维护保养及注意事项 (10)八、技术服务内容及措施 (12)一、产品用途BYJ00YSJ垃圾压缩机主要适用于城市一定区域内生活垃圾收集的中小型垃圾压缩转运站，与专用垃圾集装箱和车厢可卸式垃圾车配合使用，对城市一定区域内居民生活垃圾进行压缩，缩小垃圾体积排出水分装入密闭的垃圾集装箱体内，解决了城市居民生活垃圾收集后较为松散、体积大、易散落造成二次污染的等方面的问题，实现城市生活垃圾收运的“自动化、压缩化、密闭化”，减轻环卫工人的劳动强度，提高垃圾收运效率，有效改善居民生活环境。
二、产品规格及性能BYJ00YSJ型垃圾压缩机日处理垃圾受收集车辆数量、运距等诸多因素的影响，一般日处理能力在80-150吨，服务人口最多可达20万人。
垃圾压缩机主要由压缩机机体一台、箱体易位机构一套、、开闭门机构一套、垃圾箱两只、垃圾箱底座板、垃圾箱体锁紧机构、液压系统、电器控制系统等几大部分构成。
主要技术规格和性能指标：压缩机位于地坑内，拉臂车将垃圾箱卸在轨道板上，箱体吊机把垃圾箱起移动并放置在地坑内，工作开始时垃圾压缩机与垃圾箱对接，锁紧装置把垃圾箱和压缩机锁紧，闸门提升机构将垃圾箱闸门打开，城市居民的生活垃圾由工人上门或到小区进行收集，用人力车或小型机动车运到垃圾压缩站，将收集来的垃圾倒入压缩机压缩腔，压缩机压缩推板启动，把压缩腔内垃圾压入垃圾集装箱，收集车不断将收集来的垃圾倒入翻料斗内，压缩推板则不断地将垃圾压入垃圾集装箱内，直到垃圾箱被装满。
压缩机将闸门关闭，锁紧装置打开，垃圾箱与压缩机分离，吊机将垃圾箱吊起放在轨道上，拉臂车将垃圾箱运走，箱体吊机将空垃圾箱进地坑内与压缩机锁紧，压缩机。
四、结构特征1.结构采用模块化设计，各部件经计算机进行受力分析，整体机构简单、布局合理。
